Очисний комбайн

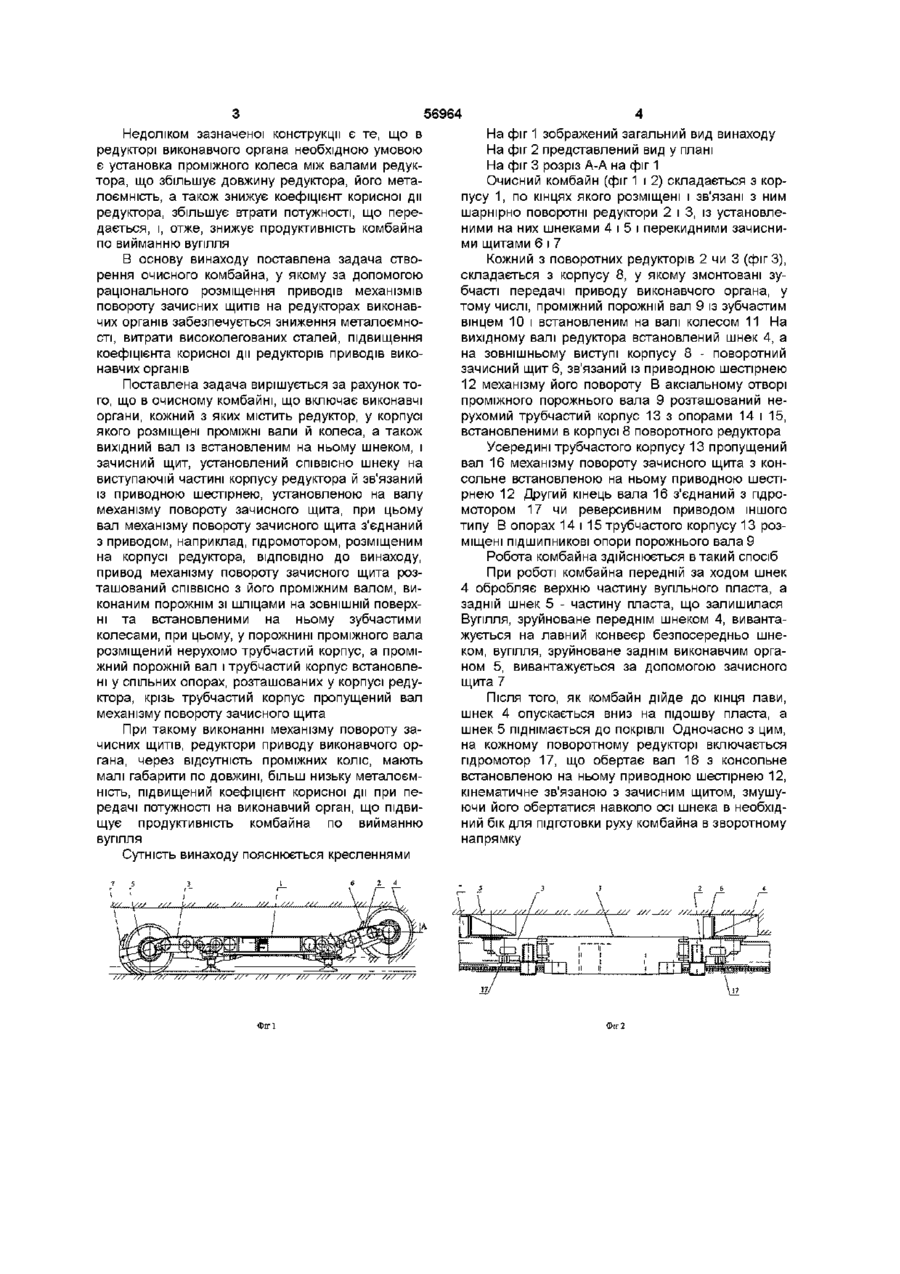

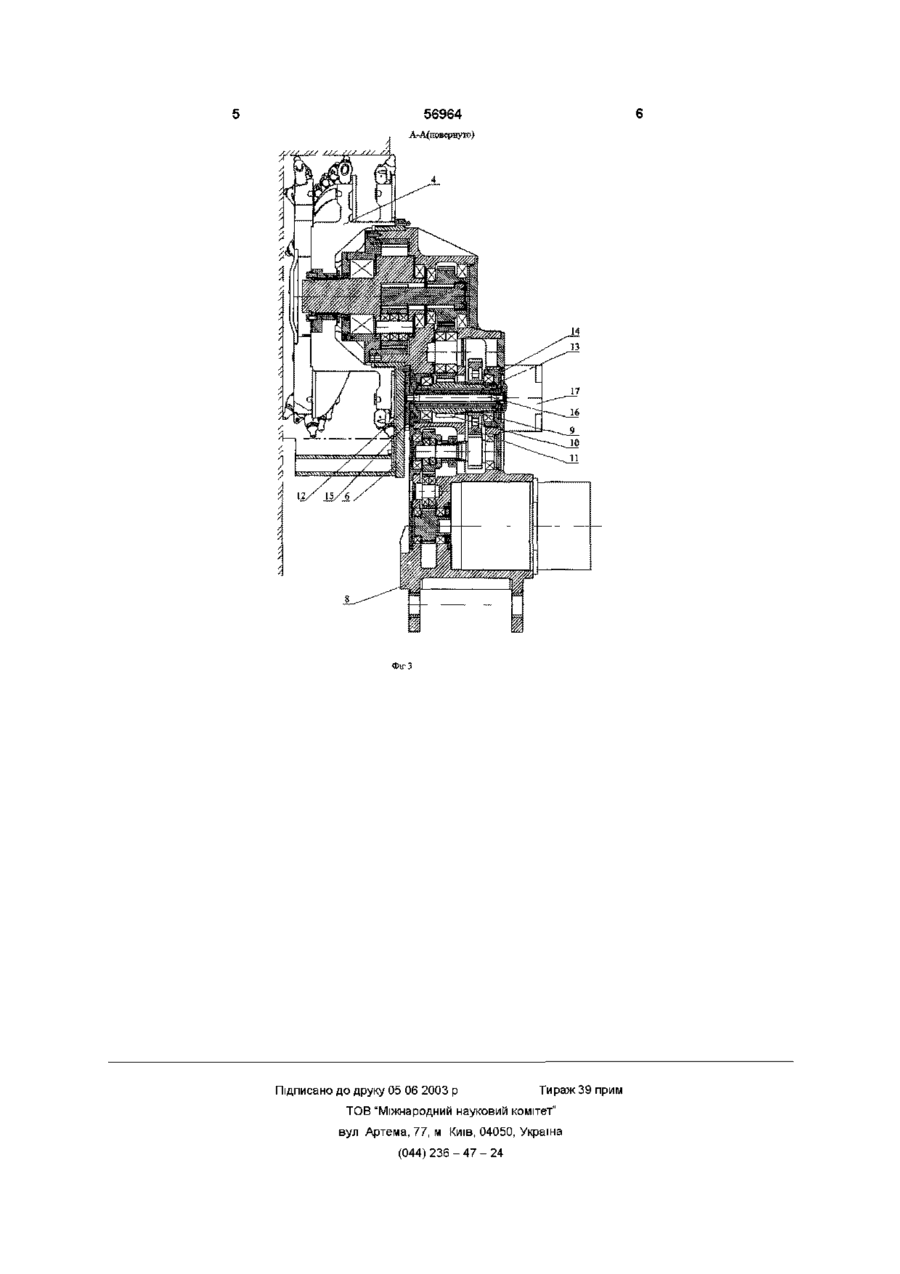

Очисний комбайн, що включає виконавчі органи, кожний з яких містить редуктор, у корпусі якого розміщені проміжні вали й колеса, а також вихідний вал із встановленим на ньому шнеком і зачиснии щит, установлений СПІВВІСНО шнеку на виступиш частині корпусу редуктора та зв'язаний із привідною шестірнею, установленою на валу механізму повороту зачисного щита, при цьому вал механізму повороту зачисного щита з'єднаний із приводом, наприклад гідромотором, розміщеним на корпусі редуктора, який відрізняється тим, що привід механізму повороту зачисного щита розташований СПІВВІСНО з його проміжним валом, виконаним порожнистим зі шліцами на ЗОВНІШНІЙ поверхні та встановленими на ньому зубчастими колесами, при цьому у порожнині проміжного вала розміщений нерухомо трубчастий корпус, а проміжний порожнистий вал і трубчастий корпус встановлені у спільних опорах, розташованих у корпусі редуктора, крізь трубчастий корпус пропущений вал механізму повороту зачисного щита Винахід належить до гірничої справи, до механізованого виймання корисних копалин, зокрема до очисних комбайнів, застосовуваних при розробці вугільних пластів В очисних комбайнах для навантаження і зачищення вугілля застосовуються, як правило, пасивні зачисні пристрої, зокрема поворотні (перекидні) зачисні щити, установлювані спільно зі шнековими ріжучими органами (шнеками) Така конструкція пристроїв вимагає забезпечення повороту щита відносно осі шнека і вільного проходу вугілля при його навантаженні на забійний конвеєр, коли продуктивність робочого органа по навантаженню вище його продуктивності по вийманню Відомий ОЧИСНИЙ комбайн з ріжучими органами у вигляді двох шнеків, що установлені на поворотних редукторах і повертаються разом з поворотними редукторами відносно корпусу, який використовує для навантаження і зачищення вугілля пасивні зачисні щити Для повороту щитів використовуються приводи, розташовані зміщеними відносно осі ріжучого органа до торцевої частини поворотного редуктора приводу виконавчого органа (Рекламний проспект Забжанського механічного заводу, Польща, комбайн КСВ-460Н) Таке розміщення приводу повороту зачисного щита в зоні вивантаження вугілля погіршує умови навантаження вугілля ріжучими органами унаслідок зменшення корисного перетину навантажувального вікна, обумовленого відстанню від торця редуктора до діаметра шнека по різцях, що негативно позначається на продуктивності комбайна Відомий ОЧИСНИЙ комбайн, постачений двома виконавчими органами, встановленими шарнірно на кінцях корпусу комбайна, кожний з яких містить редуктор, у корпусі якого розміщені проміжні вали й колеса, а також вихідний вал із встановленим на ньому шнеком, та зачиснии щит, встановлений СПІВВІСНО шнеку на виступаючій частині корпусу редуктора й зв'язаний із приводною шестірнею механізму повороту зачисного щита Механізм повороту зачисного щита постачений гідромотором, розміщеним на корпусі редуктора Гідромотор через вал, обойми зубчастої, півмуфти та приводної шестірні зв'язаний з зачисним щитом Вал приводу проходить всередині встановленої у корпусі осі, на якій розміщені ПІДШИПНИКОВІ опори проміжного колеса, що звязує вали редуктора приводу шнека (Посібник з експлуатації очисного комбайна ГШ500 00 000РЭ, ОАО "Горлівський машзавод", Горлівка, 2001 р) (О о> (О ю 56964 Недоліком зазначеної конструкції є те, що в редукторі виконавчого органа необхідною умовою є установка проміжного колеса між валами редуктора, що збільшує довжину редуктора, його металоємність, а також знижує коефіцієнт корисної дії редуктора, збільшує втрати потужності, що передається, і, отже, знижує продуктивність комбайна по вийманню вугілля В основу винаходу поставлена задача створення очисного комбайна, у якому за допомогою раціонального розміщення приводів механізмів повороту зачисних щитів на редукторах виконавчих органів забезпечується зниження металоємності, витрати високолегованих сталей, підвищення коефіцієнта корисної дії редукторів приводів виконавчих органів Поставлена задача вирішується за рахунок того, що в очисному комбайні, що включає виконавчі органи, кожний з яких містить редуктор, у корпусі якого розміщені проміжні вали й колеса, а також вихідний вал із встановленим на ньому шнеком, і зачисний щит, установлений СПІВВІСНО шнеку на виступаючій частині корпусу редуктора й зв'язаний із приводною шестірнею, установленою на валу механізму повороту зачисного щита, при цьому вал механізму повороту зачисного щита з'єднаний з приводом, наприклад, гідромотором, розміщеним на корпусі редуктора, ВІДПОВІДНО ДО винаходу, привод механізму повороту зачисного щита розташований СПІВВІСНО з його проміжним валом, виконаним порожнім зі шліцами на ЗОВНІШНІЙ поверхні та встановленими на ньому зубчастими колесами, при цьому, у порожнині проміжного вала розміщений нерухомо трубчастий корпус, а проміжний порожній вал і трубчастий корпус встановлені у спільних опорах, розташованих у корпусі редуктора, крізь трубчастий корпус пропущений вал механізму повороту зачисного щита При такому виконанні механізму повороту зачисних щитів, редуктори приводу виконавчого органа, через відсутність проміжних коліс, мають малі габарити по довжині, більш низьку металоємність, підвищений коефіцієнт корисної дм при передачі потужності на виконавчий орган, що підвищує продуктивність комбайна по вийманню вугілля Сутність винаходу пояснюється кресленнями На фіг 1 зображений загальний вид винаходу На фіг 2 представлений вид у плані На фіг 3 розріз А-А на фіг 1 Очисний комбайн (фіг 1 і 2) складається з корпусу 1, по кінцях якого розміщені і зв'язані з ним шарнірно поворотні редуктори 2 і 3, із установленими на них шнеками 4 і 5 і перекидними зачисними щитами 6 і 7 Кожний з поворотних редукторів 2 чи 3 (фігЗ), складається з корпусу 8, у якому змонтовані зубчасті передачі приводу виконавчого органа, у тому числі, проміжний порожній вал 9 із зубчастим вінцем 10 і встановленим на валі колесом 11 На вихідному валі редуктора встановлений шнек 4, а на зовнішньому виступі корпусу 8 - поворотний зачисний щит 6, зв'язаний із приводною шестірнею 12 механізму його повороту В аксіальному отворі проміжного порожнього вала 9 розташований нерухомий трубчастий корпус 13 з опорами 14 і 15, встановленими в корпусі 8 поворотного редуктора Усередині трубчастого корпусу 13 пропущений вал 16 механізму повороту зачисного щита з консольне встановленою на ньому приводною шестірнею 12 Другий кінець вала 16 з'єднаний з гідромотором 17 чи реверсивним приводом іншого типу В опорах 14 і 15 трубчастого корпусу 13 розміщені ПІДШИПНИКОВІ опори порожнього вала 9 Робота комбайна здійснюється в такий спосіб При роботі комбайна передній за ходом шнек 4 обробляє верхню частину вугільного пласта, а задній шнек 5 - частину пласта, що залишилася Вугілля, зруйноване переднім шнеком 4, вивантажується на лавний конвеєр безпосередньо шнеком, вугілля, зруйноване заднім виконавчим органом 5, вивантажується за допомогою зачисного щита 7 Після ТОГО, ЯК комбайн дійде до кінця лави, шнек 4 опускається вниз на підошву пласта, а шнек 5 піднімається до покрівлі Одночасно з цим, на кожному поворотному редукторі включається гідромотор 17, що обертає вал 16 з консольне встановленою на ньому приводною шестірнею 12, кінематичне зв'язаною з зачисним щитом, змушуючи його обертатися навколо осі шнека в необхідний бік для підготовки руху комбайна в зворотному напрямку 56964 А-А(ікшфнуго) Фи* 3 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
