Культиватор причіпний комбінований

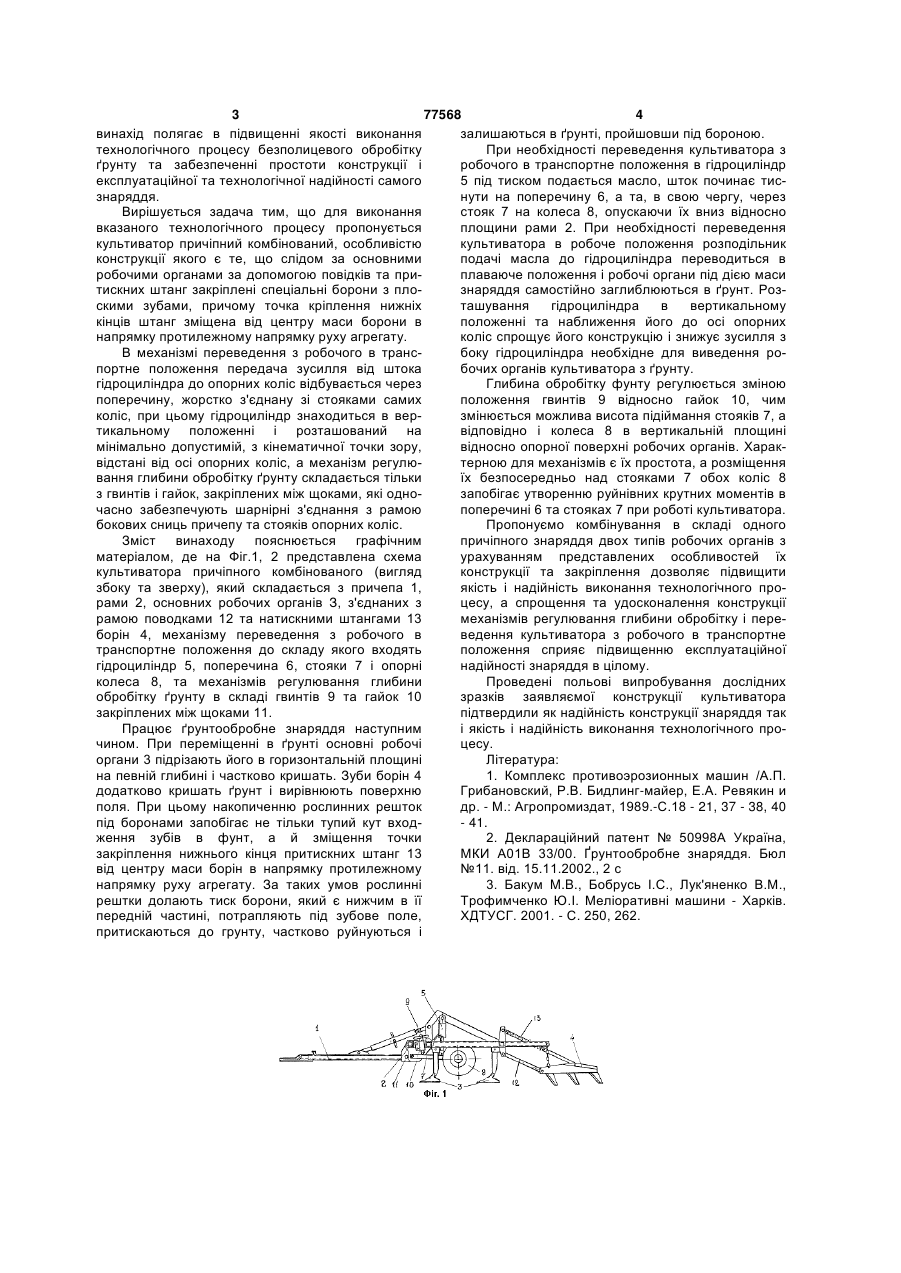

1. Культиватор причіпний комбінований, який складається з причепа, рами, основних робочих органів, гідравлічного механізму переведення з робочого в транспортне положення та механізмів C2 1 3 77568 4 винахід полягає в підвищенні якості виконання залишаються в ґрунті, пройшовши під бороною. технологічного процесу безполицевого обробітку При необхідності переведення культиватора з ґрунту та забезпеченні простоти конструкції і робочого в транспортне положення в гідроциліндр експлуатаційної та технологічної надійності самого 5 під тиском подається масло, шток починає тисзнаряддя. нути на поперечину 6, а та, в свою чергу, через Вирішується задача тим, що для виконання стояк 7 на колеса 8, опускаючи їх вниз відносно вказаного технологічного процесу пропонується площини рами 2. При необхідності переведення культиватор причіпний комбінований, особливістю культиватора в робоче положення розподільник конструкції якого є те, що слідом за основними подачі масла до гідроциліндра переводиться в робочими органами за допомогою повідків та приплаваюче положення і робочі органи під дією маси тискних штанг закріплені спеціальні борони з плознаряддя самостійно заглиблюються в ґрунт. Розскими зубами, причому точка кріплення нижніх ташування гідроциліндра в вертикальному кінців штанг зміщена від центру маси борони в положенні та наближення його до осі опорних напрямку протилежному напрямку руху агрегату. коліс спрощує його конструкцію і знижує зусилля з В механізмі переведення з робочого в трансбоку гідроциліндра необхідне для виведення ропортне положення передача зусилля від штока бочих органів культиватора з ґрунту. гідроциліндра до опорних коліс відбувається через Глибина обробітку фунту регулюється зміною поперечину, жорстко з'єднану зі стояками самих положення гвинтів 9 відносно гайок 10, чим коліс, при цьому гідроциліндр знаходиться в верзмінюється можлива висота підіймання стояків 7, а тикальному положенні і розташований на відповідно і колеса 8 в вертикальній площині мінімально допустимій, з кінематичної точки зору, відносно опорної поверхні робочих органів. Хараквідстані від осі опорних коліс, а механізм регулютерною для механізмів є їх простота, а розміщення вання глибини обробітку ґрунту складається тільки їх безпосередньо над стояками 7 обох коліс 8 з гвинтів і гайок, закріплених між щоками, які однозапобігає утворенню руйнівних крутних моментів в часно забезпечують шарнірні з'єднання з рамою поперечині 6 та стояках 7 при роботі культиватора. бокових сниць причепу та стояків опорних коліс. Пропонуємо комбінування в складі одного Зміст винаходу пояснюється графічним причіпного знаряддя двох типів робочих органів з матеріалом, де на Фіг.1, 2 представлена схема урахуванням представлених особливостей їх культиватора причіпного комбінованого (вигляд конструкції та закріплення дозволяє підвищити збоку та зверху), який складається з причепа 1, якість і надійність виконання технологічного прорами 2, основних робочих органів З, з'єднаних з цесу, а спрощення та удосконалення конструкції рамою поводками 12 та натискними штангами 13 механізмів регулювання глибини обробітку і переборін 4, механізму переведення з робочого в ведення культиватора з робочого в транспортне транспортне положення до складу якого входять положення сприяє підвищенню експлуатаційної гідроциліндр 5, поперечина 6, стояки 7 і опорні надійності знаряддя в цілому. колеса 8, та механізмів регулювання глибини Проведені польові випробування дослідних обробітку ґрунту в складі гвинтів 9 та гайок 10 зразків заявляємої конструкції культиватора закріплених між щоками 11. підтвердили як надійність конструкції знаряддя так Працює ґрунтообробне знаряддя наступним і якість і надійність виконання технологічного прочином. При переміщенні в ґрунті основні робочі цесу. органи 3 підрізають його в горизонтальній площині Література: на певній глибині і частково кришать. Зуби борін 4 1. Комплекс противоэрозионных машин /А.П. додатково кришать ґрунт і вирівнюють поверхню Грибановский, Р.В. Бидлинг-майер, Е.А. Ревякин и поля. При цьому накопиченню рослинних решток др. - Μ.: Агропромиздат, 1989.-С.18 - 21, 37 - 38, 40 під боронами запобігає не тільки тупий кут вход- 41. ження зубів в фунт, а й зміщення точки 2. Деклараційний патент № 50998А Україна, закріплення нижнього кінця притискних штанг 13 МКИ А01В 33/00. Ґрунтообробне знаряддя. Бюл від центру маси борін в напрямку протилежному №11. від. 15.11.2002., 2 с напрямку руху агрегату. За таких умов рослинні 3. Бакум M.B., Бобрусь І.С., Лук'яненко В.М., рештки долають тиск борони, який є нижчим в її Трофимченко Ю.І. Меліоративні машини - Харків. передній частині, потрапляють під зубове поле, ХДТУСГ. 2001. - С. 250, 262. притискаються до грунту, частково руйнуються і 5 Комп’ютерна верстка М. Клюкін 77568 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
