Пристрій для полірування сипких продуктів

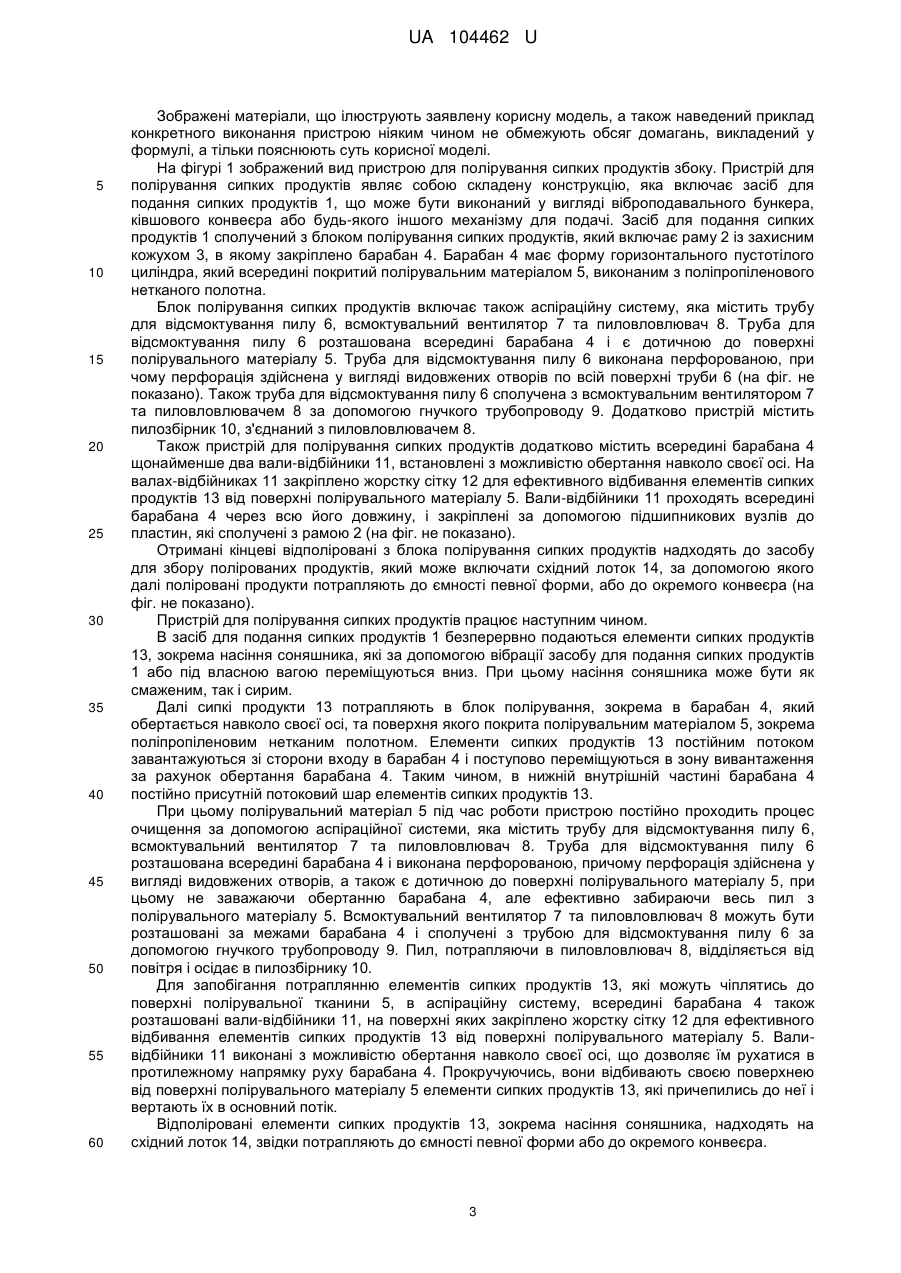

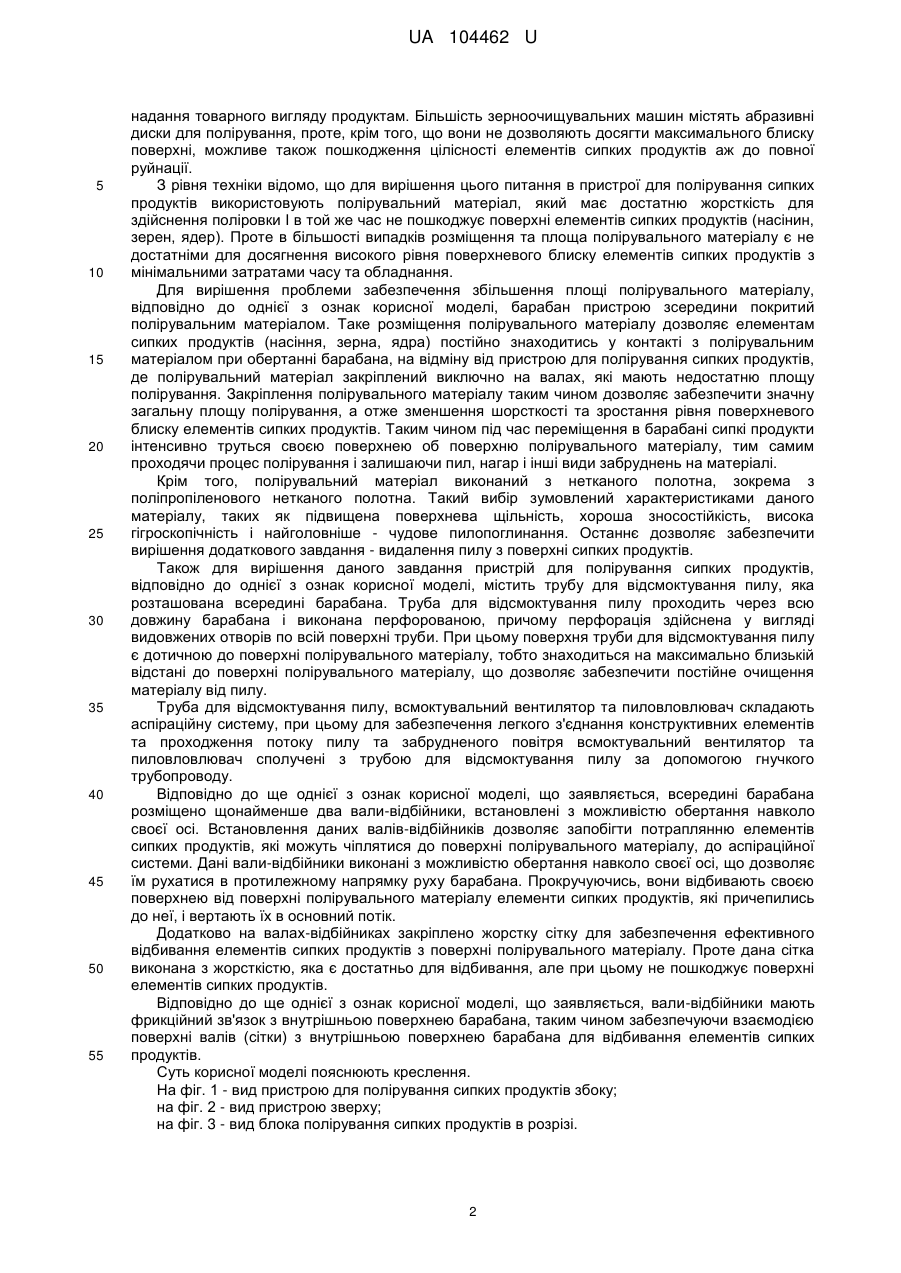

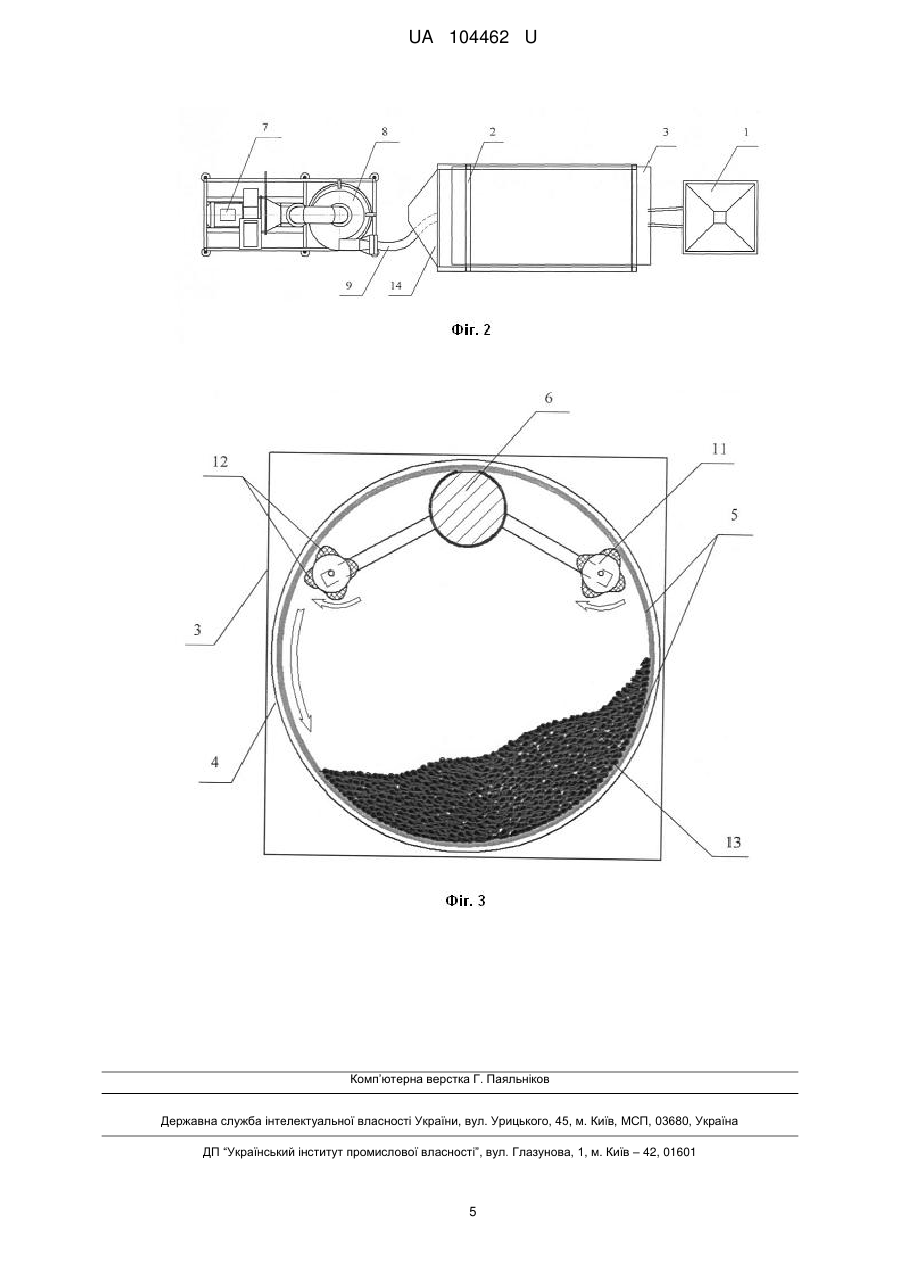

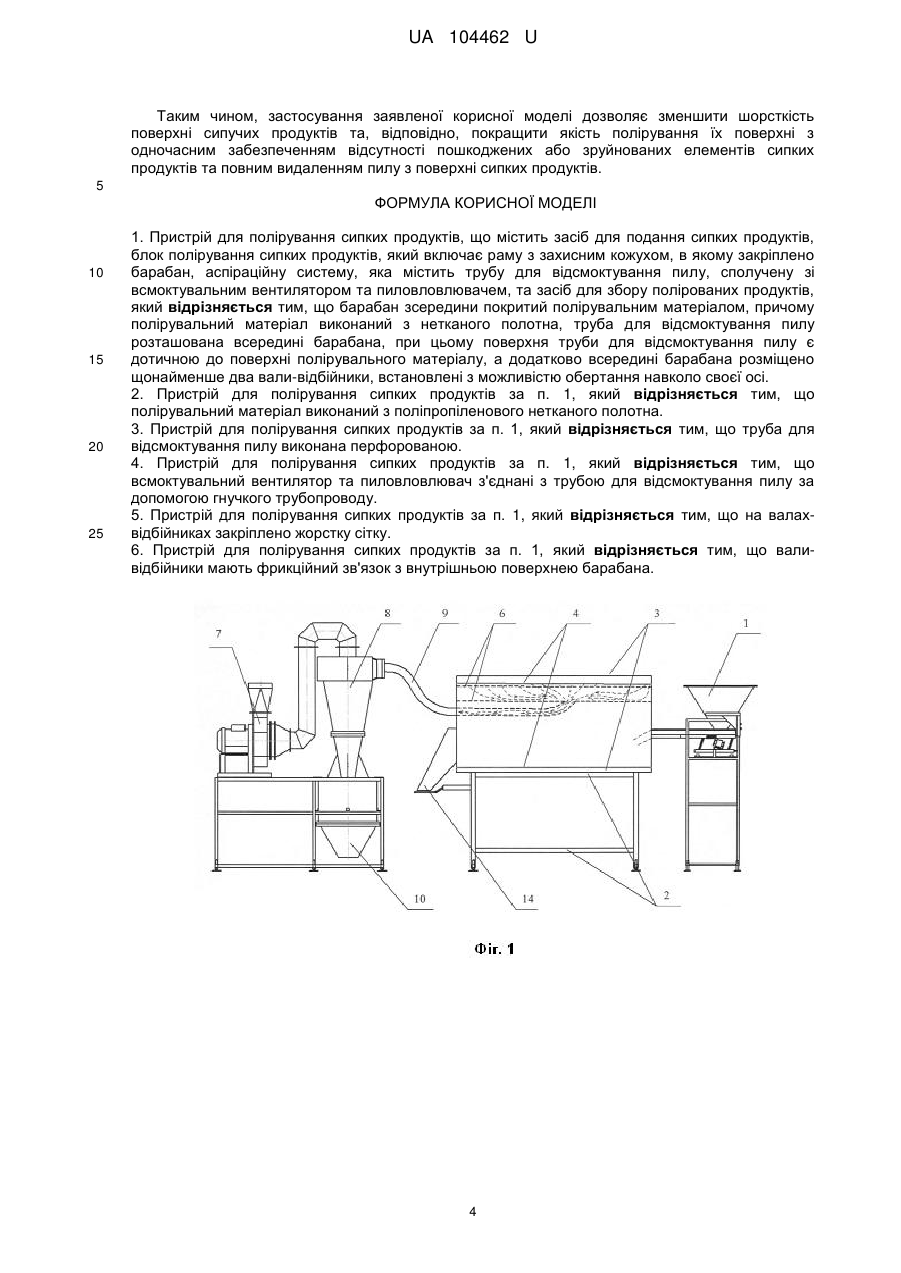

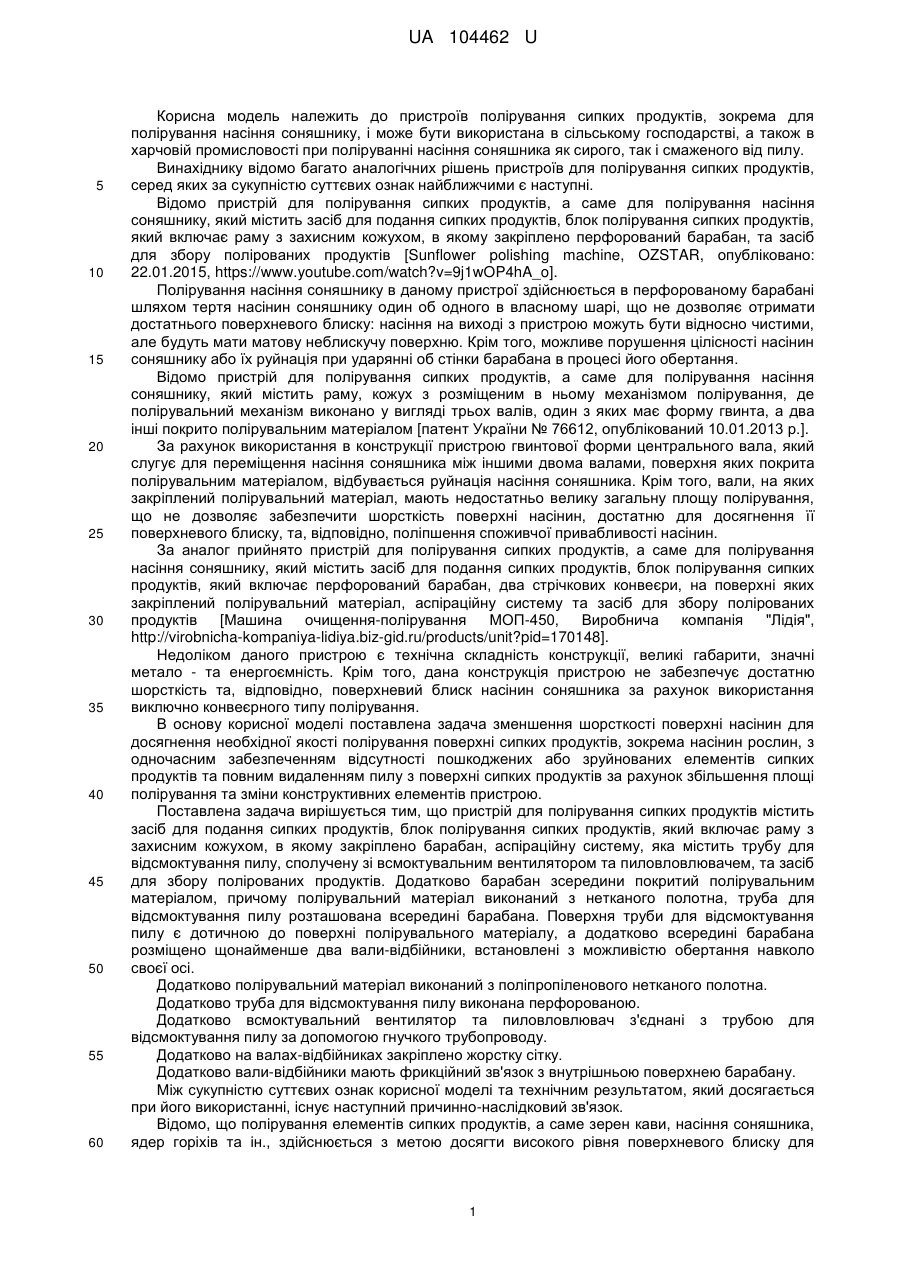

Реферат: Пристрій для полірування сипких продуктів містить засіб для подання сипких продуктів, блок полірування сипких продуктів, який включає раму з захисним кожухом, в якому закріплено барабан, аспіраційну систему, яка містить трубу для відсмоктування пилу, сполучену зі всмоктувальним вентилятором та пиловловлювачем, та засіб для збору полірованих продуктів. Додатково барабан зсередини покритий полірувальним матеріалом, причому полірувальний матеріал виконаний з нетканого полотна, труба для відсмоктування пилу розташована всередині барабана. Поверхня труби для відсмоктування пилу є дотичною до поверхні полірувального матеріалу, а додатково всередині барабана розміщено щонайменше два валивідбійники, встановлені з можливістю обертання навколо своєї осі. UA 104462 U (54) ПРИСТРІЙ ДЛЯ ПОЛІРУВАННЯ СИПКИХ ПРОДУКТІВ UA 104462 U UA 104462 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв полірування сипких продуктів, зокрема для полірування насіння соняшнику, і може бути використана в сільському господарстві, а також в харчовій промисловості при поліруванні насіння соняшника як сирого, так і смаженого від пилу. Винахіднику відомо багато аналогічних рішень пристроїв для полірування сипких продуктів, серед яких за сукупністю суттєвих ознак найближчими є наступні. Відомо пристрій для полірування сипких продуктів, а саме для полірування насіння соняшнику, який містить засіб для подання сипких продуктів, блок полірування сипких продуктів, який включає раму з захисним кожухом, в якому закріплено перфорований барабан, та засіб для збору полірованих продуктів [Sunflower polishing machine, OZSTAR, опубліковано: 22.01.2015, https://www.youtube.com/watch?v=9j1wOP4hA_o]. Полірування насіння соняшнику в даному пристрої здійснюється в перфорованому барабані шляхом тертя насінин соняшнику один об одного в власному шарі, що не дозволяє отримати достатнього поверхневого блиску: насіння на виході з пристрою можуть бути відносно чистими, але будуть мати матову неблискучу поверхню. Крім того, можливе порушення цілісності насінин соняшнику або їх руйнація при ударянні об стінки барабана в процесі його обертання. Відомо пристрій для полірування сипких продуктів, а саме для полірування насіння соняшнику, який містить раму, кожух з розміщеним в ньому механізмом полірування, де полірувальний механізм виконано у вигляді трьох валів, один з яких має форму гвинта, а два інші покрито полірувальним матеріалом [патент України № 76612, опублікований 10.01.2013 р.]. За рахунок використання в конструкції пристрою гвинтової форми центрального вала, який слугує для переміщення насіння соняшника між іншими двома валами, поверхня яких покрита полірувальним матеріалом, відбувається руйнація насіння соняшника. Крім того, вали, на яких закріплений полірувальний матеріал, мають недостатньо велику загальну площу полірування, що не дозволяє забезпечити шорсткість поверхні насінин, достатню для досягнення її поверхневого блиску, та, відповідно, поліпшення споживчої привабливості насінин. За аналог прийнято пристрій для полірування сипких продуктів, а саме для полірування насіння соняшнику, який містить засіб для подання сипких продуктів, блок полірування сипких продуктів, який включає перфорований барабан, два стрічкових конвеєри, на поверхні яких закріплений полірувальний матеріал, аспіраційну систему та засіб для збору полірованих продуктів [Машина очищення-полірування МОП-450, Виробнича компанія "Лідія", http://virobnicha-kompaniya-lidiya.biz-gid.ru/products/unit?pid=170148]. Недоліком даного пристрою є технічна складність конструкції, великі габарити, значні метало - та енергоємність. Крім того, дана конструкція пристрою не забезпечує достатню шорсткість та, відповідно, поверхневий блиск насінин соняшника за рахунок використання виключно конвеєрного типу полірування. В основу корисної моделі поставлена задача зменшення шорсткості поверхні насінин для досягнення необхідної якості полірування поверхні сипких продуктів, зокрема насінин рослин, з одночасним забезпеченням відсутності пошкоджених або зруйнованих елементів сипких продуктів та повним видаленням пилу з поверхні сипких продуктів за рахунок збільшення площі полірування та зміни конструктивних елементів пристрою. Поставлена задача вирішується тим, що пристрій для полірування сипких продуктів містить засіб для подання сипких продуктів, блок полірування сипких продуктів, який включає раму з захисним кожухом, в якому закріплено барабан, аспіраційну систему, яка містить трубу для відсмоктування пилу, сполучену зі всмоктувальним вентилятором та пиловловлювачем, та засіб для збору полірованих продуктів. Додатково барабан зсередини покритий полірувальним матеріалом, причому полірувальний матеріал виконаний з нетканого полотна, труба для відсмоктування пилу розташована всередині барабана. Поверхня труби для відсмоктування пилу є дотичною до поверхні полірувального матеріалу, а додатково всередині барабана розміщено щонайменше два вали-відбійники, встановлені з можливістю обертання навколо своєї осі. Додатково полірувальний матеріал виконаний з поліпропіленового нетканого полотна. Додатково труба для відсмоктування пилу виконана перфорованою. Додатково всмоктувальний вентилятор та пиловловлювач з'єднані з трубою для відсмоктування пилу за допомогою гнучкого трубопроводу. Додатково на валах-відбійниках закріплено жорстку сітку. Додатково вали-відбійники мають фрикційний зв'язок з внутрішньою поверхнею барабану. Між сукупністю суттєвих ознак корисної моделі та технічним результатом, який досягається при його використанні, існує наступний причинно-наслідковий зв'язок. Відомо, що полірування елементів сипких продуктів, а саме зерен кави, насіння соняшника, ядер горіхів та ін., здійснюється з метою досягти високого рівня поверхневого блиску для 1 UA 104462 U 5 10 15 20 25 30 35 40 45 50 55 надання товарного вигляду продуктам. Більшість зерноочищувальних машин містять абразивні диски для полірування, проте, крім того, що вони не дозволяють досягти максимального блиску поверхні, можливе також пошкодження цілісності елементів сипких продуктів аж до повної руйнації. З рівня техніки відомо, що для вирішення цього питання в пристрої для полірування сипких продуктів використовують полірувальний матеріал, який має достатню жорсткість для здійснення поліровки І в той же час не пошкоджує поверхні елементів сипких продуктів (насінин, зерен, ядер). Проте в більшості випадків розміщення та площа полірувального матеріалу є не достатніми для досягнення високого рівня поверхневого блиску елементів сипких продуктів з мінімальними затратами часу та обладнання. Для вирішення проблеми забезпечення збільшення площі полірувального матеріалу, відповідно до однієї з ознак корисної моделі, барабан пристрою зсередини покритий полірувальним матеріалом. Таке розміщення полірувального матеріалу дозволяє елементам сипких продуктів (насіння, зерна, ядра) постійно знаходитись у контакті з полірувальним матеріалом при обертанні барабана, на відміну від пристрою для полірування сипких продуктів, де полірувальний матеріал закріплений виключно на валах, які мають недостатню площу полірування. Закріплення полірувального матеріалу таким чином дозволяє забезпечити значну загальну площу полірування, а отже зменшення шорсткості та зростання рівня поверхневого блиску елементів сипких продуктів. Таким чином під час переміщення в барабані сипкі продукти інтенсивно труться своєю поверхнею об поверхню полірувального матеріалу, тим самим проходячи процес полірування і залишаючи пил, нагар і інші види забруднень на матеріалі. Крім того, полірувальний матеріал виконаний з нетканого полотна, зокрема з поліпропіленового нетканого полотна. Такий вибір зумовлений характеристиками даного матеріалу, таких як підвищена поверхнева щільність, хороша зносостійкість, висока гігроскопічність і найголовніше - чудове пилопоглинання. Останнє дозволяє забезпечити вирішення додаткового завдання - видалення пилу з поверхні сипких продуктів. Також для вирішення даного завдання пристрій для полірування сипких продуктів, відповідно до однієї з ознак корисної моделі, містить трубу для відсмоктування пилу, яка розташована всередині барабана. Труба для відсмоктування пилу проходить через всю довжину барабана і виконана перфорованою, причому перфорація здійснена у вигляді видовжених отворів по всій поверхні труби. При цьому поверхня труби для відсмоктування пилу є дотичною до поверхні полірувального матеріалу, тобто знаходиться на максимально близькій відстані до поверхні полірувального матеріалу, що дозволяє забезпечити постійне очищення матеріалу від пилу. Труба для відсмоктування пилу, всмоктувальний вентилятор та пиловловлювач складають аспіраційну систему, при цьому для забезпечення легкого з'єднання конструктивних елементів та проходження потоку пилу та забрудненого повітря всмоктувальний вентилятор та пиловловлювач сполучені з трубою для відсмоктування пилу за допомогою гнучкого трубопроводу. Відповідно до ще однієї з ознак корисної моделі, що заявляється, всередині барабана розміщено щонайменше два вали-відбійники, встановлені з можливістю обертання навколо своєї осі. Встановлення даних валів-відбійників дозволяє запобігти потраплянню елементів сипких продуктів, які можуть чіплятися до поверхні полірувального матеріалу, до аспіраційної системи. Дані вали-відбійники виконані з можливістю обертання навколо своєї осі, що дозволяє їм рухатися в протилежному напрямку руху барабана. Прокручуючись, вони відбивають своєю поверхнею від поверхні полірувального матеріалу елементи сипких продуктів, які причепились до неї, і вертають їх в основний потік. Додатково на валах-відбійниках закріплено жорстку сітку для забезпечення ефективного відбивання елементів сипких продуктів з поверхні полірувального матеріалу. Проте дана сітка виконана з жорсткістю, яка є достатньо для відбивання, але при цьому не пошкоджує поверхні елементів сипких продуктів. Відповідно до ще однієї з ознак корисної моделі, що заявляється, вали-відбійники мають фрикційний зв'язок з внутрішньою поверхнею барабана, таким чином забезпечуючи взаємодією поверхні валів (сітки) з внутрішньою поверхнею барабана для відбивання елементів сипких продуктів. Суть корисної моделі пояснюють креслення. На фіг. 1 - вид пристрою для полірування сипких продуктів збоку; на фіг. 2 - вид пристрою зверху; на фіг. 3 - вид блока полірування сипких продуктів в розрізі. 2 UA 104462 U 5 10 15 20 25 30 35 40 45 50 55 60 Зображені матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного виконання пристрою ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. На фігурі 1 зображений вид пристрою для полірування сипких продуктів збоку. Пристрій для полірування сипких продуктів являє собою складену конструкцію, яка включає засіб для подання сипких продуктів 1, що може бути виконаний у вигляді віброподавального бункера, ківшового конвеєра або будь-якого іншого механізму для подачі. Засіб для подання сипких продуктів 1 сполучений з блоком полірування сипких продуктів, який включає раму 2 із захисним кожухом 3, в якому закріплено барабан 4. Барабан 4 має форму горизонтального пустотілого циліндра, який всередині покритий полірувальним матеріалом 5, виконаним з поліпропіленового нетканого полотна. Блок полірування сипких продуктів включає також аспіраційну систему, яка містить трубу для відсмоктування пилу 6, всмоктувальний вентилятор 7 та пиловловлювач 8. Труба для відсмоктування пилу 6 розташована всередині барабана 4 і є дотичною до поверхні полірувального матеріалу 5. Труба для відсмоктування пилу 6 виконана перфорованою, при чому перфорація здійснена у вигляді видовжених отворів по всій поверхні труби 6 (на фіг. не показано). Також труба для відсмоктування пилу 6 сполучена з всмоктувальним вентилятором 7 та пиловловлювачем 8 за допомогою гнучкого трубопроводу 9. Додатково пристрій містить пилозбірник 10, з'єднаний з пиловловлювачем 8. Також пристрій для полірування сипких продуктів додатково містить всередині барабана 4 щонайменше два вали-відбійники 11, встановлені з можливістю обертання навколо своєї осі. На валах-відбійниках 11 закріплено жорстку сітку 12 для ефективного відбивання елементів сипких продуктів 13 від поверхні полірувального матеріалу 5. Вали-відбійники 11 проходять всередині барабана 4 через всю його довжину, і закріплені за допомогою підшипникових вузлів до пластин, які сполучені з рамою 2 (на фіг. не показано). Отримані кінцеві відполіровані з блока полірування сипких продуктів надходять до засобу для збору полірованих продуктів, який може включати східний лоток 14, за допомогою якого далі поліровані продукти потрапляють до ємності певної форми, або до окремого конвеєра (на фіг. не показано). Пристрій для полірування сипких продуктів працює наступним чином. В засіб для подання сипких продуктів 1 безперервно подаються елементи сипких продуктів 13, зокрема насіння соняшника, які за допомогою вібрації засобу для подання сипких продуктів 1 або під власною вагою переміщуються вниз. При цьому насіння соняшника може бути як смаженим, так і сирим. Далі сипкі продукти 13 потрапляють в блок полірування, зокрема в барабан 4, який обертається навколо своєї осі, та поверхня якого покрита полірувальним матеріалом 5, зокрема поліпропіленовим нетканим полотном. Елементи сипких продуктів 13 постійним потоком завантажуються зі сторони входу в барабан 4 і поступово переміщуються в зону вивантаження за рахунок обертання барабана 4. Таким чином, в нижній внутрішній частині барабана 4 постійно присутній потоковий шар елементів сипких продуктів 13. При цьому полірувальний матеріал 5 під час роботи пристрою постійно проходить процес очищення за допомогою аспіраційної системи, яка містить трубу для відсмоктування пилу 6, всмоктувальний вентилятор 7 та пиловловлювач 8. Труба для відсмоктування пилу 6 розташована всередині барабана 4 і виконана перфорованою, причому перфорація здійснена у вигляді видовжених отворів, а також є дотичною до поверхні полірувального матеріалу 5, при цьому не заважаючи обертанню барабана 4, але ефективно забираючи весь пил з полірувального матеріалу 5. Всмоктувальний вентилятор 7 та пиловловлювач 8 можуть бути розташовані за межами барабана 4 і сполучені з трубою для відсмоктування пилу 6 за допомогою гнучкого трубопроводу 9. Пил, потрапляючи в пиловловлювач 8, відділяється від повітря і осідає в пилозбірнику 10. Для запобігання потраплянню елементів сипких продуктів 13, які можуть чіплятись до поверхні полірувальної тканини 5, в аспіраційну систему, всередині барабана 4 також розташовані вали-відбійники 11, на поверхні яких закріплено жорстку сітку 12 для ефективного відбивання елементів сипких продуктів 13 від поверхні полірувального матеріалу 5. Валивідбійники 11 виконані з можливістю обертання навколо своєї осі, що дозволяє їм рухатися в протилежному напрямку руху барабана 4. Прокручуючись, вони відбивають своєю поверхнею від поверхні полірувального матеріалу 5 елементи сипких продуктів 13, які причепились до неї і вертають їх в основний потік. Відполіровані елементи сипких продуктів 13, зокрема насіння соняшника, надходять на східний лоток 14, звідки потрапляють до ємності певної форми або до окремого конвеєра. 3 UA 104462 U Таким чином, застосування заявленої корисної моделі дозволяє зменшити шорсткість поверхні сипучих продуктів та, відповідно, покращити якість полірування їх поверхні з одночасним забезпеченням відсутності пошкоджених або зруйнованих елементів сипких продуктів та повним видаленням пилу з поверхні сипких продуктів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Пристрій для полірування сипких продуктів, що містить засіб для подання сипких продуктів, блок полірування сипких продуктів, який включає раму з захисним кожухом, в якому закріплено барабан, аспіраційну систему, яка містить трубу для відсмоктування пилу, сполучену зі всмоктувальним вентилятором та пиловловлювачем, та засіб для збору полірованих продуктів, який відрізняється тим, що барабан зсередини покритий полірувальним матеріалом, причому полірувальний матеріал виконаний з нетканого полотна, труба для відсмоктування пилу розташована всередині барабана, при цьому поверхня труби для відсмоктування пилу є дотичною до поверхні полірувального матеріалу, а додатково всередині барабана розміщено щонайменше два вали-відбійники, встановлені з можливістю обертання навколо своєї осі. 2. Пристрій для полірування сипких продуктів за п. 1, який відрізняється тим, що полірувальний матеріал виконаний з поліпропіленового нетканого полотна. 3. Пристрій для полірування сипких продуктів за п. 1, який відрізняється тим, що труба для відсмоктування пилу виконана перфорованою. 4. Пристрій для полірування сипких продуктів за п. 1, який відрізняється тим, що всмоктувальний вентилятор та пиловловлювач з'єднані з трубою для відсмоктування пилу за допомогою гнучкого трубопроводу. 5. Пристрій для полірування сипких продуктів за п. 1, який відрізняється тим, що на валахвідбійниках закріплено жорстку сітку. 6. Пристрій для полірування сипких продуктів за п. 1, який відрізняється тим, що валивідбійники мають фрикційний зв'язок з внутрішньою поверхнею барабана. 4 UA 104462 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
