Чохол до глушника

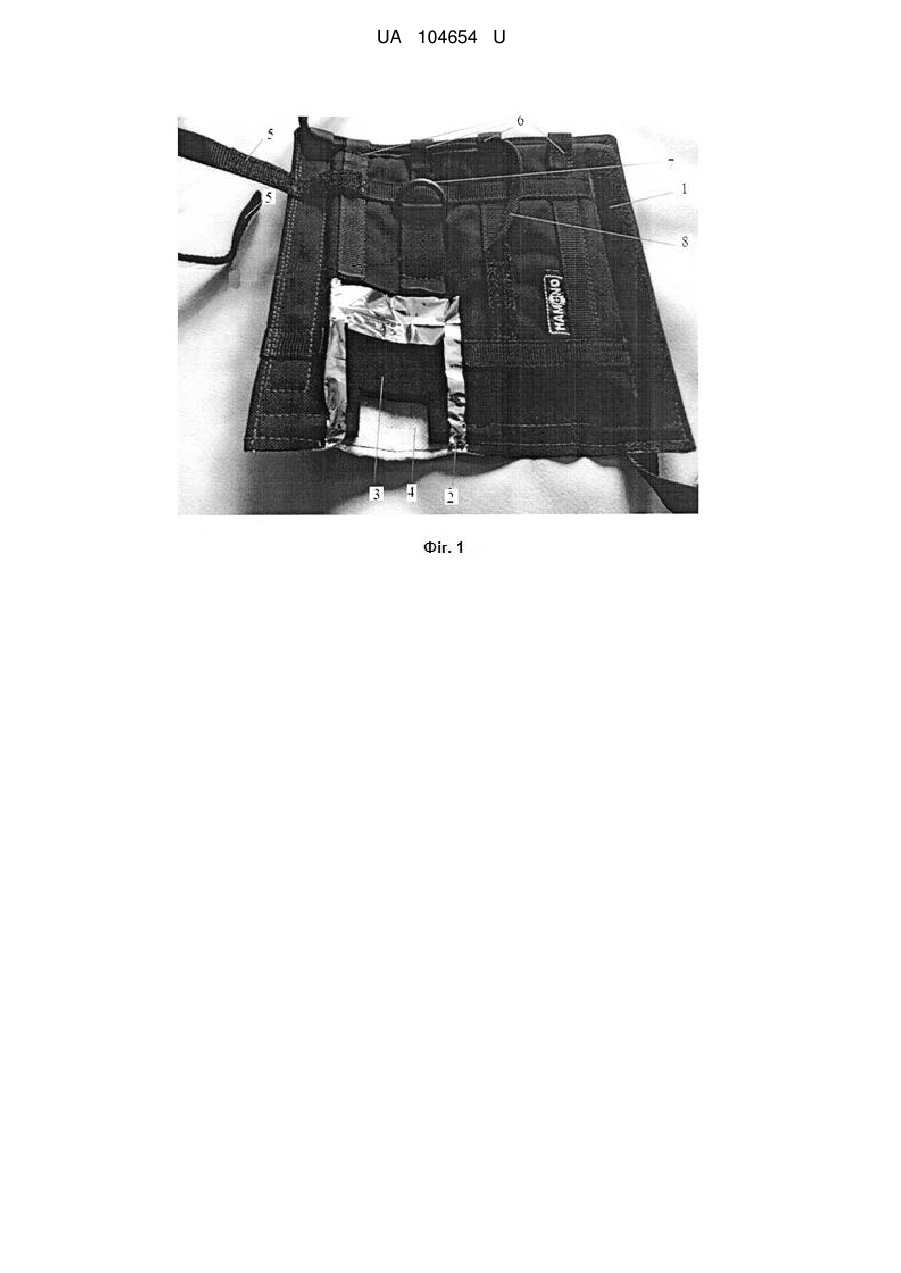

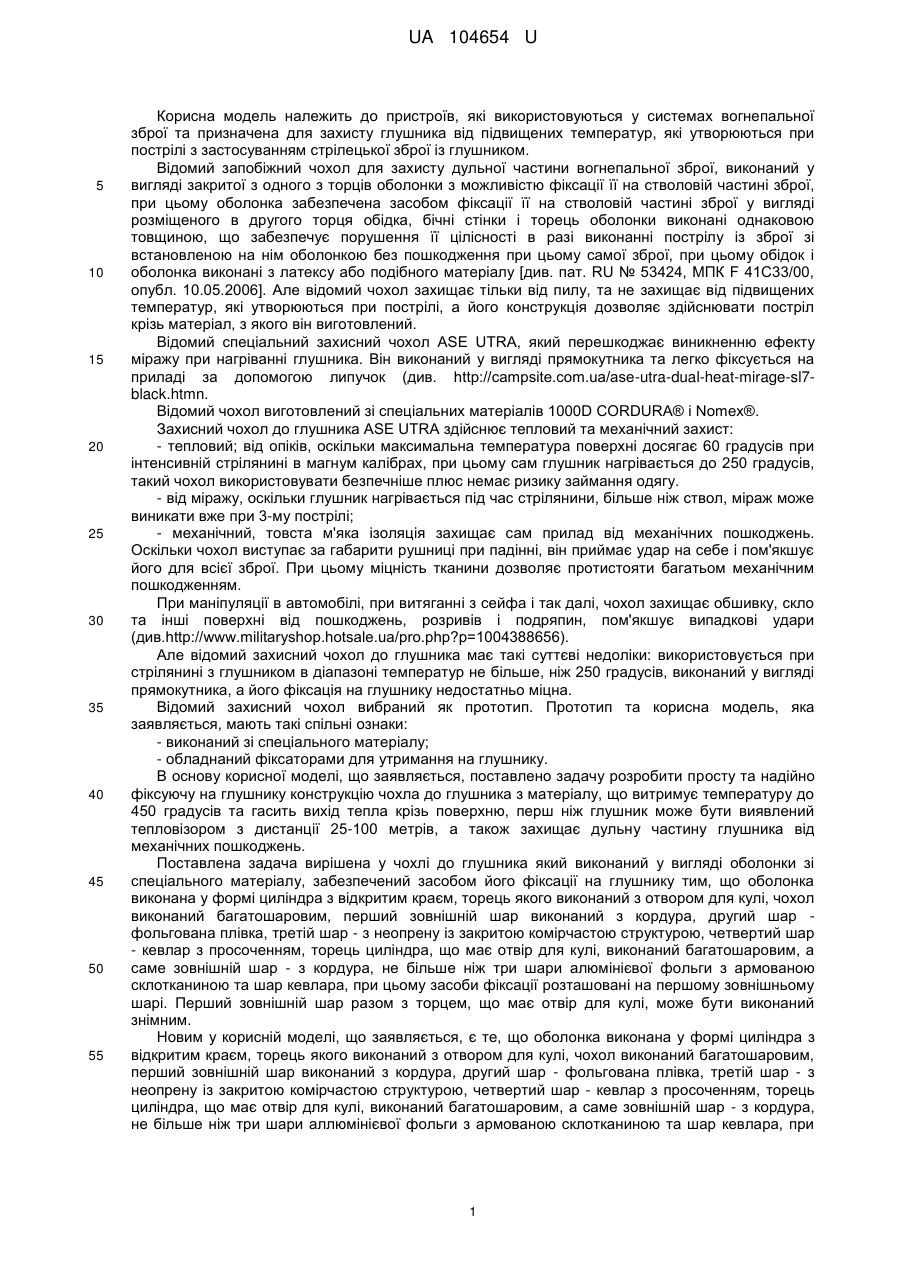

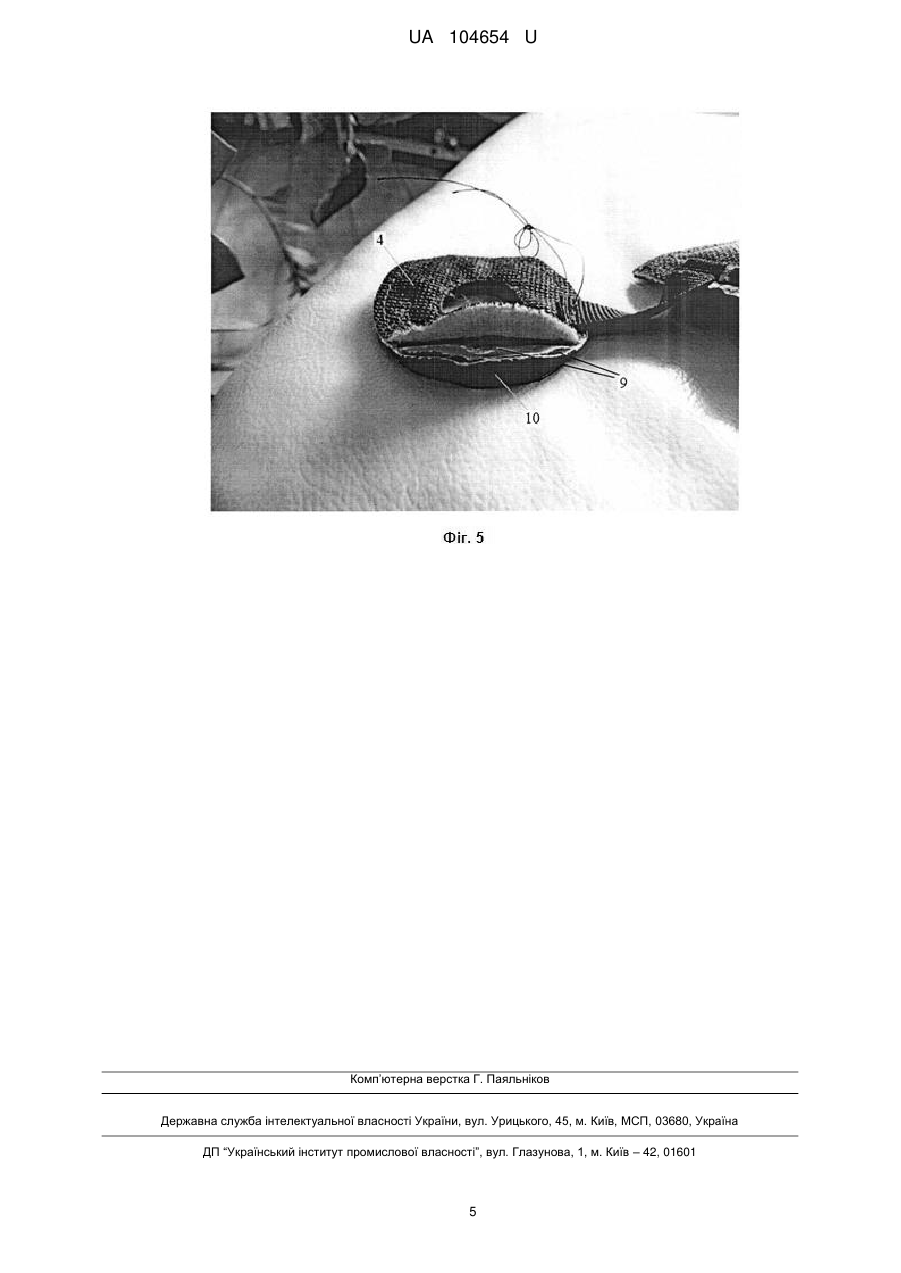

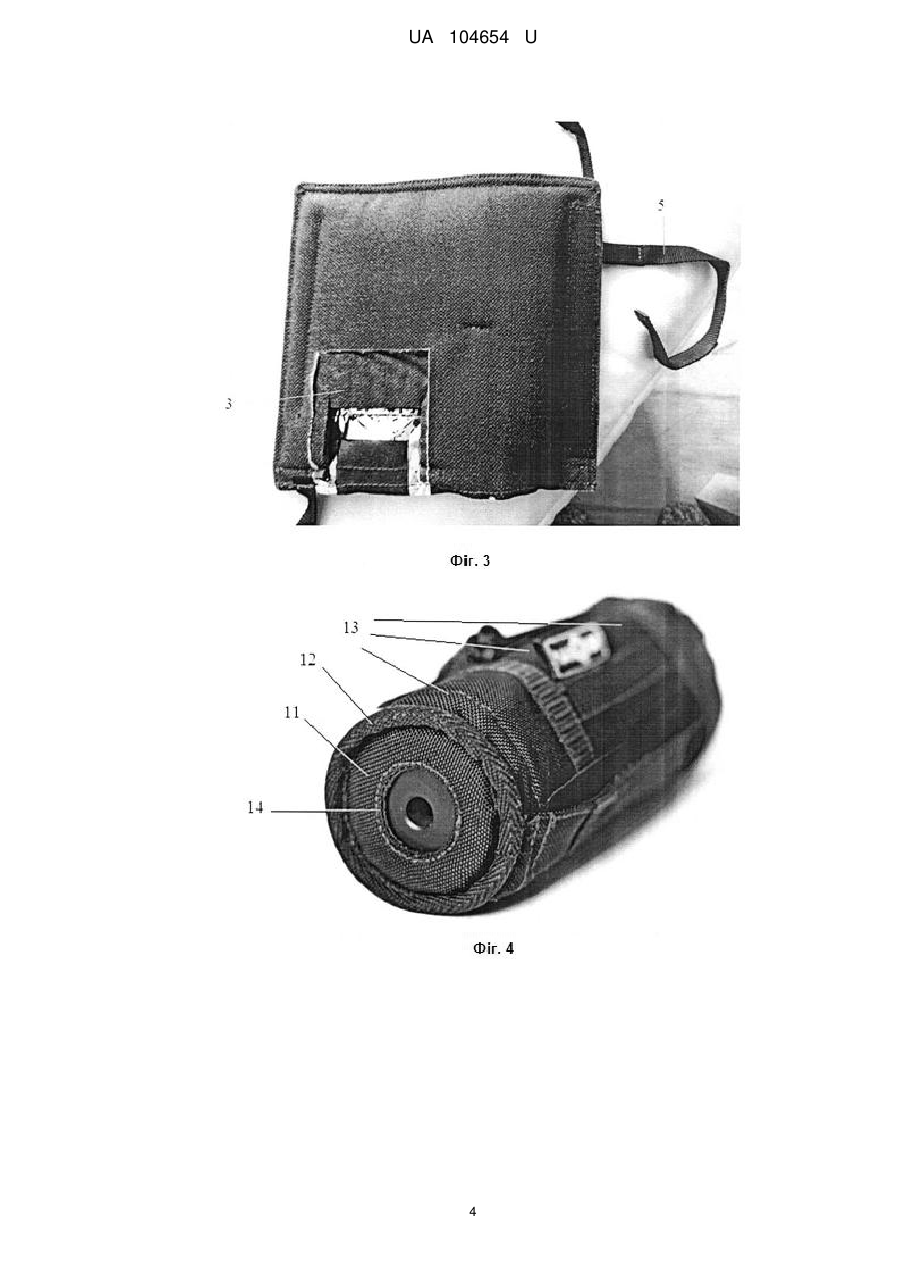

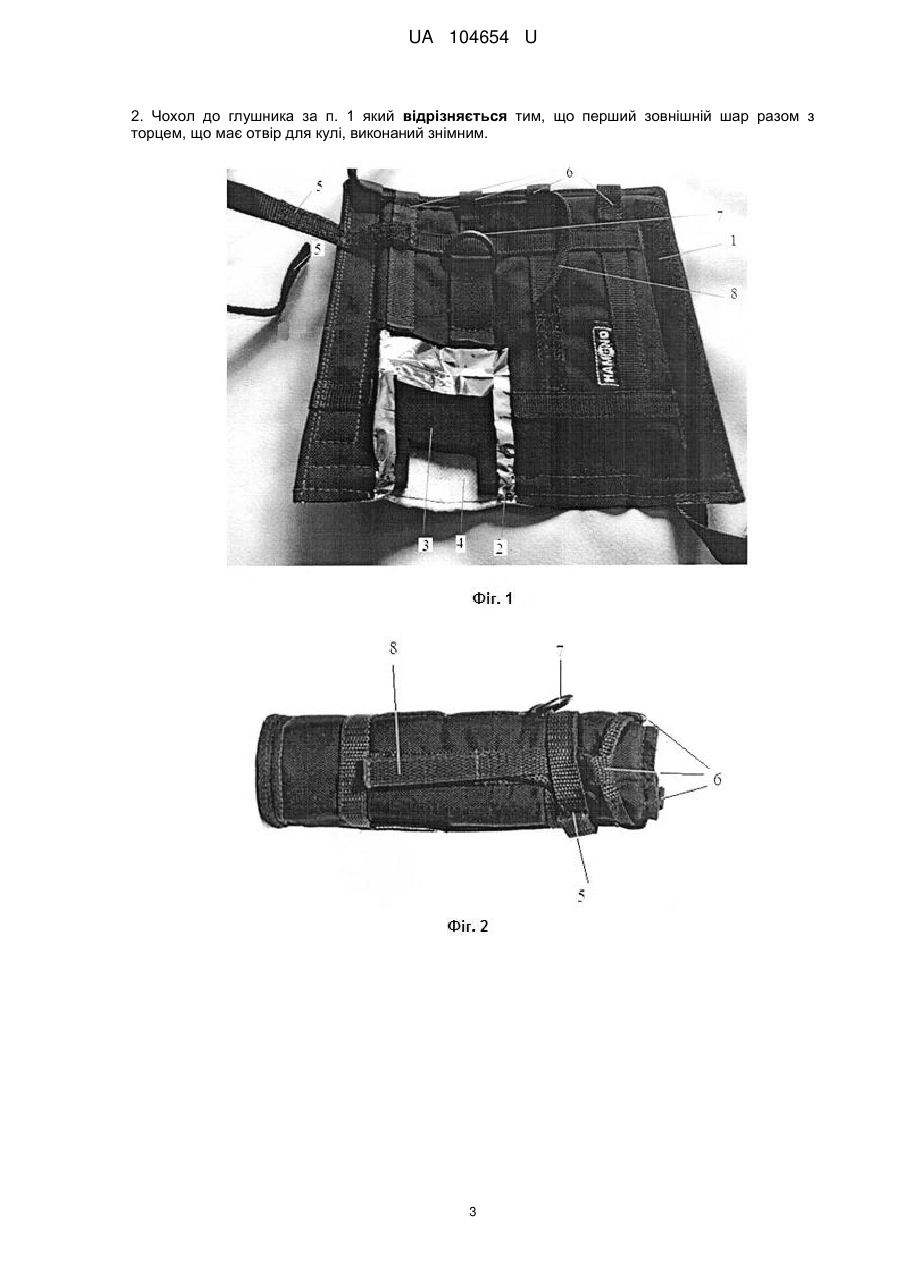

Реферат: Чохол до глушника виконаний у вигляді оболонки зі спеціального матеріалу, забезпечений засобом його фіксації на глушнику. Оболонка виконана у формі циліндра з відкритим краєм, торець якого виконаний з отвором для кулі, чохол виконаний багатошаровим, перший зовнішній шар виконаний з кордура, другий шар - фольгована плівка, третій шар - з неопрену із закритою комірчастою структурою, четвертий шар - кевлар з просоченням, торець циліндра, що має отвір для кулі, виконаний багатошаровим, а саме зовнішній шар - з кордура, не більше ніж три шари алюмінієвої фольги з армованою склотканиною та шар кевлара, при цьому засоби фіксації розташовані на першому зовнішньому шарі. UA 104654 U (54) ЧОХОЛ ДО ГЛУШНИКА UA 104654 U UA 104654 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які використовуються у системах вогнепальної зброї та призначена для захисту глушника від підвищених температур, які утворюються при пострілі з застосуванням стрілецької зброї із глушником. Відомий запобіжний чохол для захисту дульної частини вогнепальної зброї, виконаний у вигляді закритої з одного з торців оболонки з можливістю фіксації її на стволовій частині зброї, при цьому оболонка забезпечена засобом фіксації її на стволовій частині зброї у вигляді розміщеного в другого торця обідка, бічні стінки і торець оболонки виконані однаковою товщиною, що забезпечує порушення її цілісності в разі виконанні пострілу із зброї зі встановленою на нім оболонкою без пошкодження при цьому самої зброї, при цьому обідок і оболонка виконані з латексу або подібного матеріалу [див. пат. RU № 53424, МПК F 41C33/00, опубл. 10.05.2006]. Але відомий чохол захищає тільки від пилу, та не захищає від підвищених температур, які утворюються при пострілі, а його конструкція дозволяє здійснювати постріл крізь матеріал, з якого він виготовлений. Відомий спеціальний захисний чохол ASE UTRA, який перешкоджає виникненню ефекту міражу при нагріванні глушника. Він виконаний у вигляді прямокутника та легко фіксується на приладі за допомогою липучок (див. http://campsite.com.ua/ase-utra-dual-heat-mirage-sl7black.htmn. Відомий чохол виготовлений зі спеціальних матеріалів 1000D CORDURA® і Nomex®. Захисний чохол до глушника ASE UTRA здійснює тепловий та механічний захист: - тепловий; від опіків, оскільки максимальна температура поверхні досягає 60 градусів при інтенсивній стрілянині в магнум калібрах, при цьому сам глушник нагрівається до 250 градусів, такий чохол використовувати безпечніше плюс немає ризику займання одягу. - від міражу, оскільки глушник нагрівається під час стрілянини, більше ніж ствол, міраж може виникати вже при 3-му пострілі; - механічний, товста м'яка ізоляція захищає сам прилад від механічних пошкоджень. Оскільки чохол виступає за габарити рушниці при падінні, він приймає удар на себе і пом'якшує його для всієї зброї. При цьому міцність тканини дозволяє протистояти багатьом механічним пошкодженням. При маніпуляції в автомобілі, при витяганні з сейфа і так далі, чохол захищає обшивку, скло та інші поверхні від пошкоджень, розривів і подряпин, пом'якшує випадкові удари (див.http://www.militaryshop.hotsale.ua/pro.php?p=1004388656). Але відомий захисний чохол до глушника має такі суттєві недоліки: використовується при стрілянині з глушником в діапазоні температур не більше, ніж 250 градусів, виконаний у вигляді прямокутника, а його фіксація на глушнику недостатньо міцна. Відомий захисний чохол вибраний як прототип. Прототип та корисна модель, яка заявляється, мають такі спільні ознаки: - виконаний зі спеціального матеріалу; - обладнаний фіксаторами для утримання на глушнику. В основу корисної моделі, що заявляється, поставлено задачу розробити просту та надійно фіксуючу на глушнику конструкцію чохла до глушника з матеріалу, що витримує температуру до 450 градусів та гасить вихід тепла крізь поверхню, перш ніж глушник може бути виявлений тепловізором з дистанції 25-100 метрів, а також захищає дульну частину глушника від механічних пошкоджень. Поставлена задача вирішена у чохлі до глушника який виконаний у вигляді оболонки зі спеціального матеріалу, забезпечений засобом його фіксації на глушнику тим, що оболонка виконана у формі циліндра з відкритим краєм, торець якого виконаний з отвором для кулі, чохол виконаний багатошаровим, перший зовнішній шар виконаний з кордура, другий шар фольгована плівка, третій шар - з неопрену із закритою комірчастою структурою, четвертий шар - кевлар з просоченням, торець циліндра, що має отвір для кулі, виконаний багатошаровим, а саме зовнішній шар - з кордура, не більше ніж три шари алюмінієвої фольги з армованою склотканиною та шар кевлара, при цьому засоби фіксації розташовані на першому зовнішньому шарі. Перший зовнішній шар разом з торцем, що має отвір для кулі, може бути виконаний знімним. Новим у корисній моделі, що заявляється, є те, що оболонка виконана у формі циліндра з відкритим краєм, торець якого виконаний з отвором для кулі, чохол виконаний багатошаровим, перший зовнішній шар виконаний з кордура, другий шар - фольгована плівка, третій шар - з неопрену із закритою комірчастою структурою, четвертий шар - кевлар з просоченням, торець циліндра, що має отвір для кулі, виконаний багатошаровим, а саме зовнішній шар - з кордура, не більше ніж три шари аллюмінієвої фольги з армованою склотканиною та шар кевлара, при 1 UA 104654 U 5 10 15 20 25 30 35 40 45 цьому засоби фіксації розташовані на першому зовнішньому шарі. Перший зовнішній шар разом з торцем, що має отвір для кулі, може бути виконаний знімним. Перший зовнішній шар чохла до глушника виконаний з тканини кордура. Перший зовнішній шар служить для механічного захисту внутрішніх шарів, на ньому закріплені всі зовнішні фіксуючі елементи. Так як температура застосування кордура не більше ніж 180 градусів, збірка чохла глушника виконана таким чином, що усі елементи недоторкалися до гарячих частин зброї і глушника. Другий шар виконаний з фольгованої плівки. Другий шар служить для відбиття теплового випромінювання від внутрішніх шарів, повертаючи основну масу теплового випромінювання назад. Третій, виконані з неопрену із закритою комірчастою структурою, Шар служить теплоізолятором. Четвертий шар виконаний з кевлару, він захищає усі інші шари від високих температур, витримує температуру до 450 градусів. Просочення, яке має шар, забезпечує зчеплення з корпусом, не дає просковзувати чохлу до глушника при експлуатації. Тильна сторона шара має комірчасту структуру плетіння, що забезпечує теплоізоляцію. Фіксуючі елементи чохла до глушника виконані зі стропів, обладнані липучками та розміщені на першому зовнішньому шарі. Взаємне розташування стропів, липучок та півкільця дозволяють надійно фіксувати чохол на глушнику. На фіг. 1-5 зображені елементи чохла до глушника та їх складові: 1) перший зовнішній шар - кордур; 2) другий шар - фольгована плівка; 3) третій шар - неопрен із закритою комірчастою структурою; 4) четвертий шар кевлар з просоченням; 5) фіксатор з липучкою; 6) система для фіксації стропа 7) півкільце; 8) строп стягуючий з липучкою; 9) шар фольги, що армована склотканиною; 10)шар кордура; 11) торець чохла до глушника з отвором для кулі; 12) тасьма для фіксації чохла; 13) циліндрічна частина чохла до глушника; 14) отвір для кулі. Півкільце дозволяє фіксувати чохол за карабін в похідному положенні, або служить для закріплення за нього антіміражної ленти. Суттєві ознаки, що заявляються, дозволяють отримати наступний технічний результат: спростити конструкцію чохла до глушника, понизити його матеріаломісткість, підвищити надійність захисту дульної частини глушника від механічних пошкоджень при одночасному захисті користувачів від виявлення тепловізором та приладом нічного бачення, а також захистити від дії підвищених температур, що утворюються при стрілянині із стрілецької зброї, забезпеченої глушником. Чохол до глушника використовують наступним чином: - чохол у вигляді оболонки у формі циліндра - 13 надягається на глушник та фіксується завдяки засобам фіксації (див. позиції 5, 6, 7, 8 на фіг. 1), що розташовані назовні циліндра 13. Стягуючий строп 8 щільно стягують та фіксують липучкою. Після цього щільно закручують фіксатор з липучкою 5 навкруги циліндра 13 та стягаючого стропа 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Чохол до глушника, який виконаний у вигляді оболонки зі спеціального матеріалу, забезпечений засобом його фіксації на глушнику, який відрізняється тим, що оболонка виконана у формі циліндра з відкритим краєм, торець якого виконаний з отвором для кулі, чохол виконаний багатошаровим, перший зовнішній шар виконаний з кордура, другий шар фольгована плівка, третій шар - з неопрену із закритою комірчастою структурою, четвертий шар - кевлар з просоченням, торець циліндра, що має отвір для кулі, виконаний багатошаровим, а саме зовнішній шар - з кордура, не більше ніж три шари алюмінієвої фольги з армованою склотканиною та шар кевлара, при цьому засоби фіксації розташовані на першому зовнішньому шарі. 2 UA 104654 U 2. Чохол до глушника за п. 1 який відрізняється тим, що перший зовнішній шар разом з торцем, що має отвір для кулі, виконаний знімним. 3 UA 104654 U 4 UA 104654U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
