Спосіб одержання діоксиду урану у формі зерен сферичної й неправильної форми

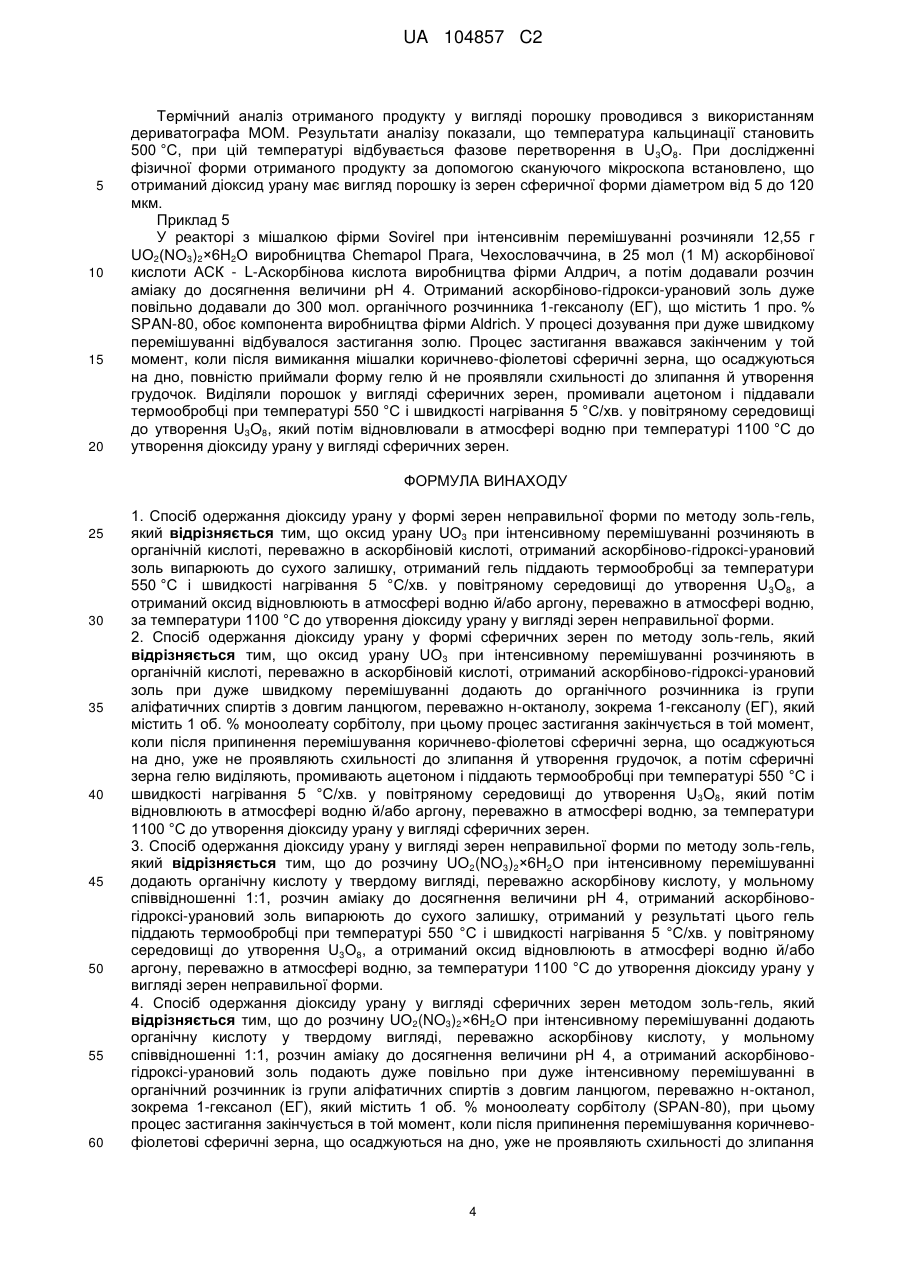

1. Спосіб одержання діоксиду урану у формі зерен неправильної форми по методу золь-гель, який відрізняється тим, що оксид урану UО3 при інтенсивному перемішуванні розчиняють в органічній кислоті, переважно в аскорбіновій кислоті, отриманий аскорбіново-гідрокси-урановий золь випарюють до сухого залишку, отриманий гель піддають термообробці за температури 550 °С і швидкості нагрівання 5 °С/хв. у повітрянім середовищі до утворення U3O8, а отриманий оксид відновлюють в атмосфері водню й/або аргону, переважно в атмосфері водню, за температури 1100 °С до утворення діоксиду урану у вигляді зерен неправильної форми.

2. Спосіб одержання діоксиду урану у формі сферичних зерен по методу золь-гель, який відрізняється тим, що оксид урану UО3 при інтенсивному перемішуванні розчиняють в органічній кислоті, переважно в аскорбіновій кислоті, отриманий аскорбіново-гідрокси-урановий золь при дуже швидкому перемішуванні додають до органічного розчинника із групи аліфатичних спиртів з довгим ланцюгом, переважно н-октанолу, зокрема 1-гексанолу (ЕГ), який містить 1 об. % моноолеату сорбітолу, при цьому процес застигання закінчується в той момент, коли після припинення перемішування коричнево-фіолетові сферичні зерна, що осаджуються на дно, уже не проявляють схильності до злипання й утворення грудочок, а потім сферичні зерна гелю виділяють, промивають ацетоном і піддають термообробці при температурі 550 °С і швидкості нагрівання 5 °С/хв. у повітряному середовищі до утворення U3O8, який потім відновлюють в атмосфері водню й/або аргону, переважно в атмосфері водню, за температури 1100 °С до утворення діоксиду урану у вигляді сферичних зерен.

3. Спосіб одержання діоксиду урану у вигляді зерен неправильної форми по методу золь-гель, який відрізняється тим, що до розчину UO2(NO3)2×6Н2О при інтенсивному перемішуванні додають органічну кислоту у твердому вигляді, переважно аскорбінову кислоту, у мольному співвідношенні 1:1, розчин аміаку до досягнення величини рН 4, отриманий аскорбіново-гідрокси-урановий золь випарюють до сухого залишку, отриманий у результаті цього гель піддають термообробці при температурі 550 °С і швидкості нагрівання 5 °С/хв. у повітрянім середовищі до утворення U3О8, а отриманий оксид відновлюють в атмосфері водню й/або аргону, переважно в атмосфері водню, за температури 1100 °С до утворення діоксиду урану у вигляді зерен неправильної форми.

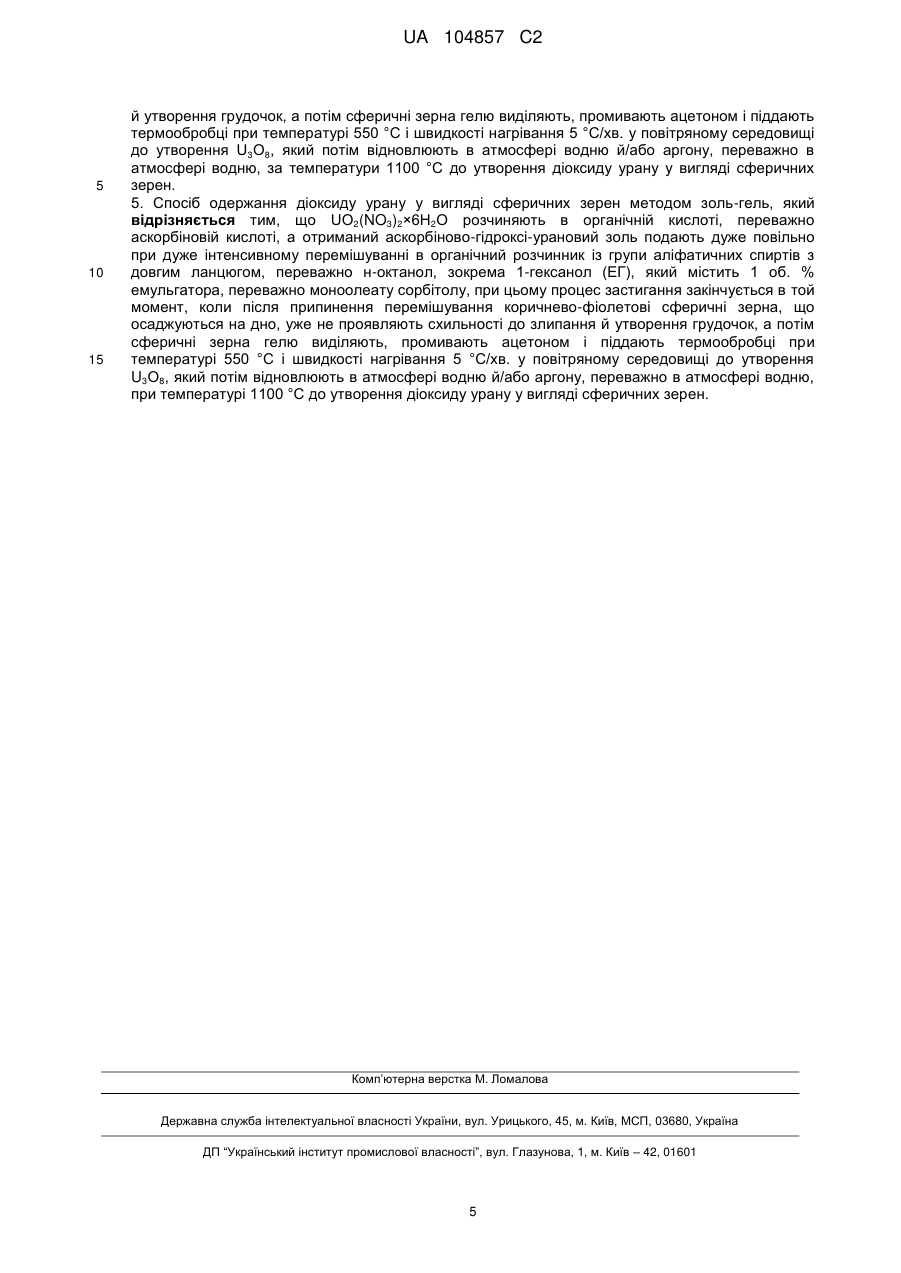

4. Спосіб одержання діоксиду урану у вигляді сферичних зерен методом золь-гель, який відрізняється тим, що до розчину UO2(NO3)2×6Н2О при інтенсивному перемішуванні додають органічну кислоту у твердому вигляді, переважно аскорбінову кислоту, у мольному співвідношенні 1:1, розчин аміаку до досягнення величини рН 4, а отриманий аскорбіново-гідрокси-урановий золь подають дуже повільно при дуже інтенсивному перемішуванні в органічний розчинник із групи аліфатичних спиртів з довгим ланцюгом, переважно н-октанол, зокрема 1-гексанол (ЕГ), який містить 1 об. % моноолеату сорбітолу (SPAN-80), при цьому процес застигання закінчується в той момент, коли після припинення перемішування коричнево-фіолетові сферичні зерна, що осаджуються на дно, уже не проявляють схильності до злипання й утворення грудочок, а потім сферичні зерна гелю виділяють, промивають ацетоном і піддають термообробці при температурі 550 °С і швидкості нагрівання 5 °С/хв. у повітрянім середовищі до утворення U3О8, який потім відновлюють в атмосфері водню й/або аргону, переважно в атмосфері водню, за температури 1100 °С до утворення діоксиду урану у вигляді сферичних зерен.

5. Спосіб одержання діоксиду урану у вигляді сферичних зерен методом золь-гель, який відрізняється тим, що UO2(NO3)2×6Н2О розчиняють в органічній кислоті, переважно аскорбіновій кислоті, а отриманий аскорбіново-гідрокси-урановий золь подають дуже повільно при дуже інтенсивному перемішуванні в органічний розчинник із групи аліфатичних спиртів з довгим ланцюгом, переважно н-октанол, зокрема 1-гексанол (ЕГ), який містить 1 об. % емульгатора, переважно моноолеату сорбітолу, при цьому процес застигання закінчується в той момент, коли після припинення перемішування коричнево-фіолетові сферичні зерна, що осаджуються на дно, уже не проявляють схильності до злипання й утворення грудочок, а потім сферичні зерна гелю виділяють, промивають ацетоном і піддають термообробці при температурі 550 °С і швидкості нагрівання 5 °С/хв. у повітрянім середовищі до утворення U3О8, який потім відновлюють в атмосфері водню й/або аргону, переважно в атмосфері водню, при температурі 1100 °С до утворення діоксиду урану у вигляді сферичних зерен.
