Спосіб управління захисту об’єкта, що охороняється, від несанкціонованого доступу та використання

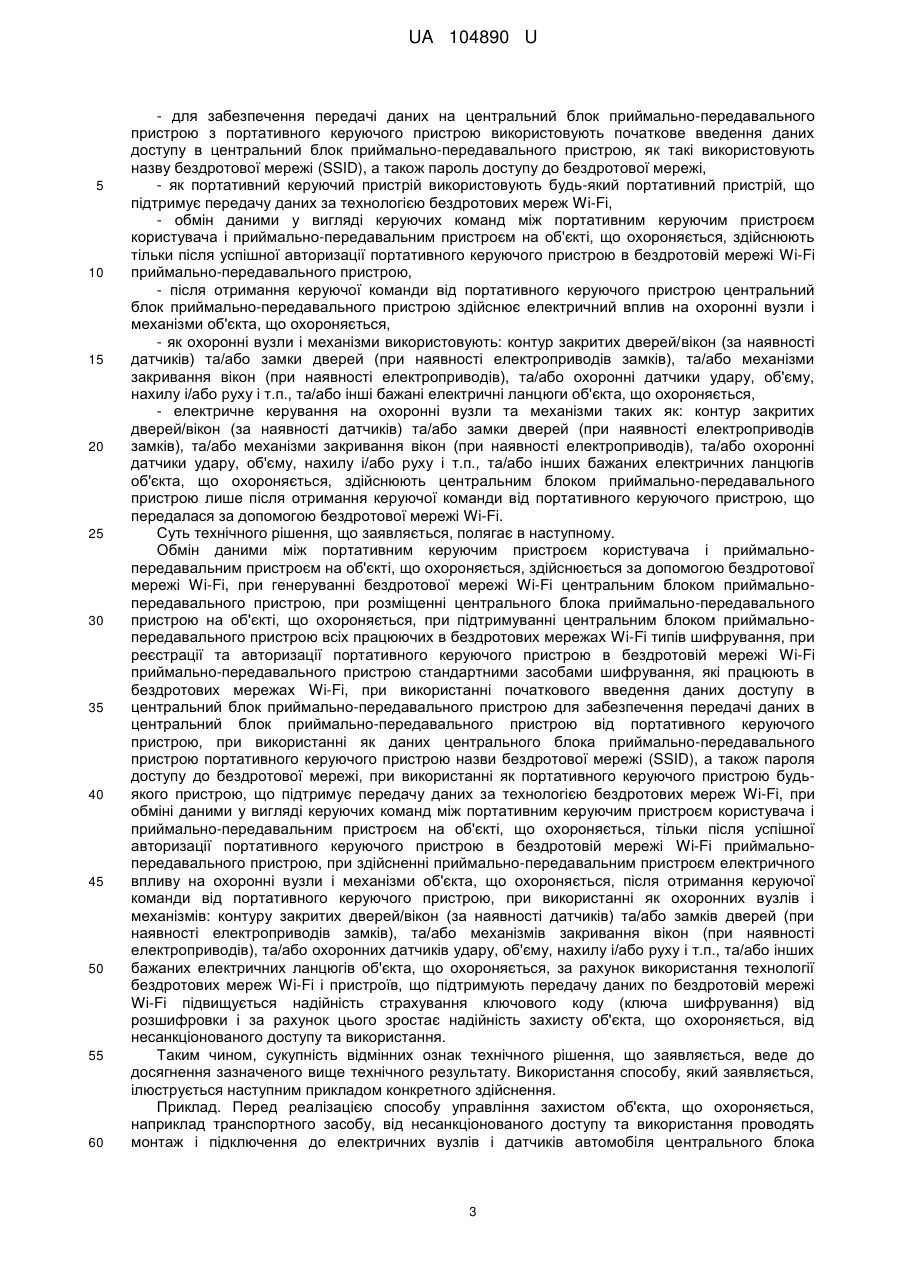

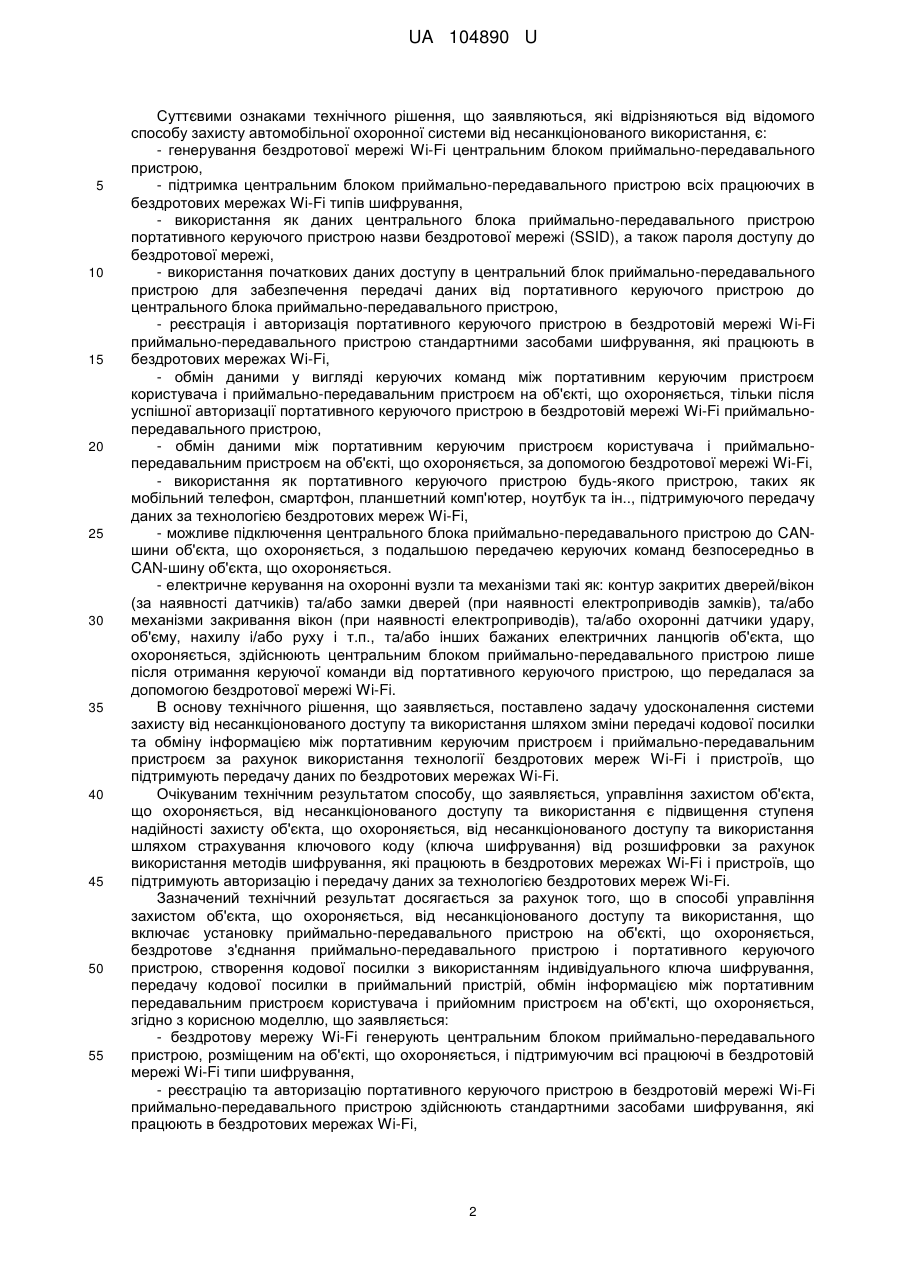

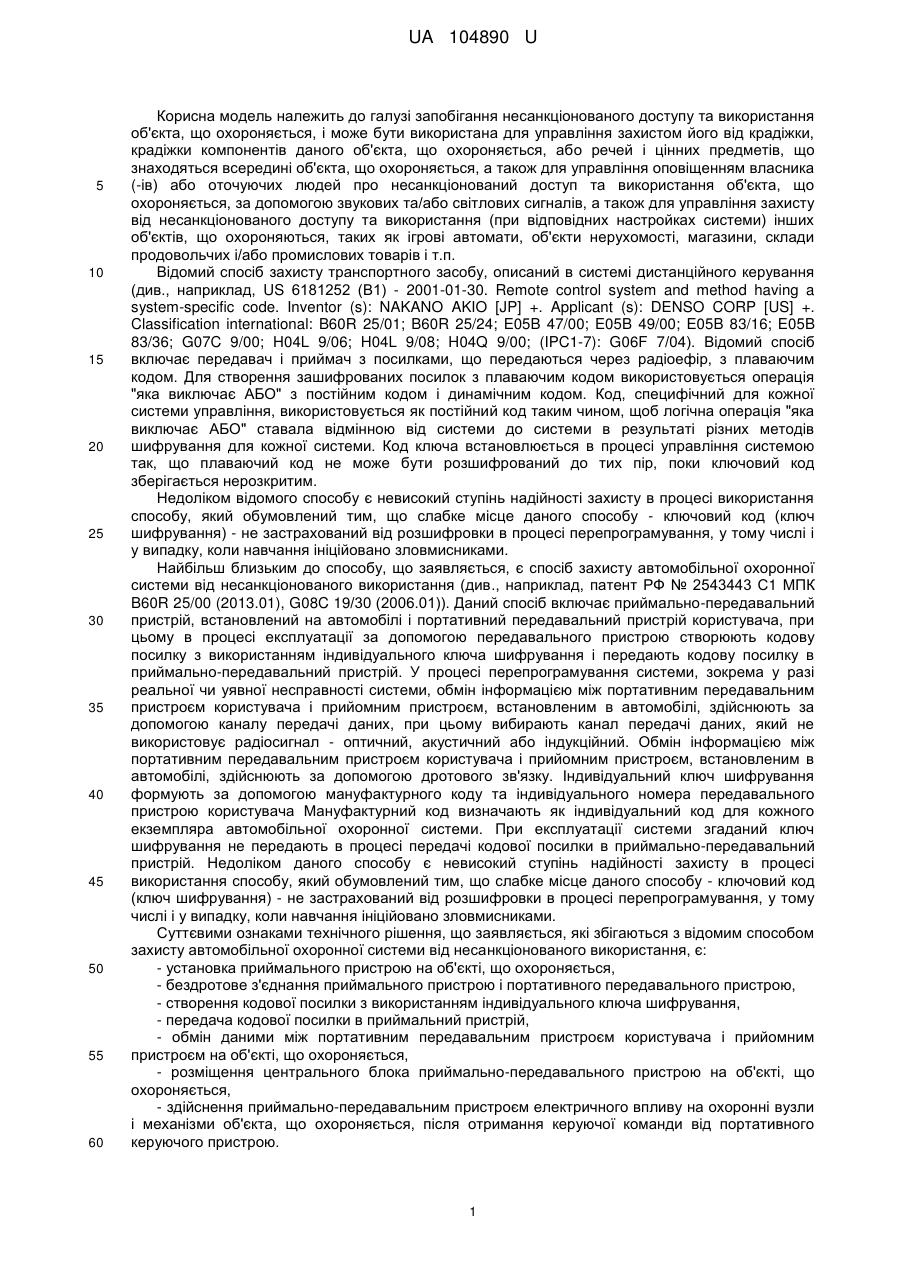

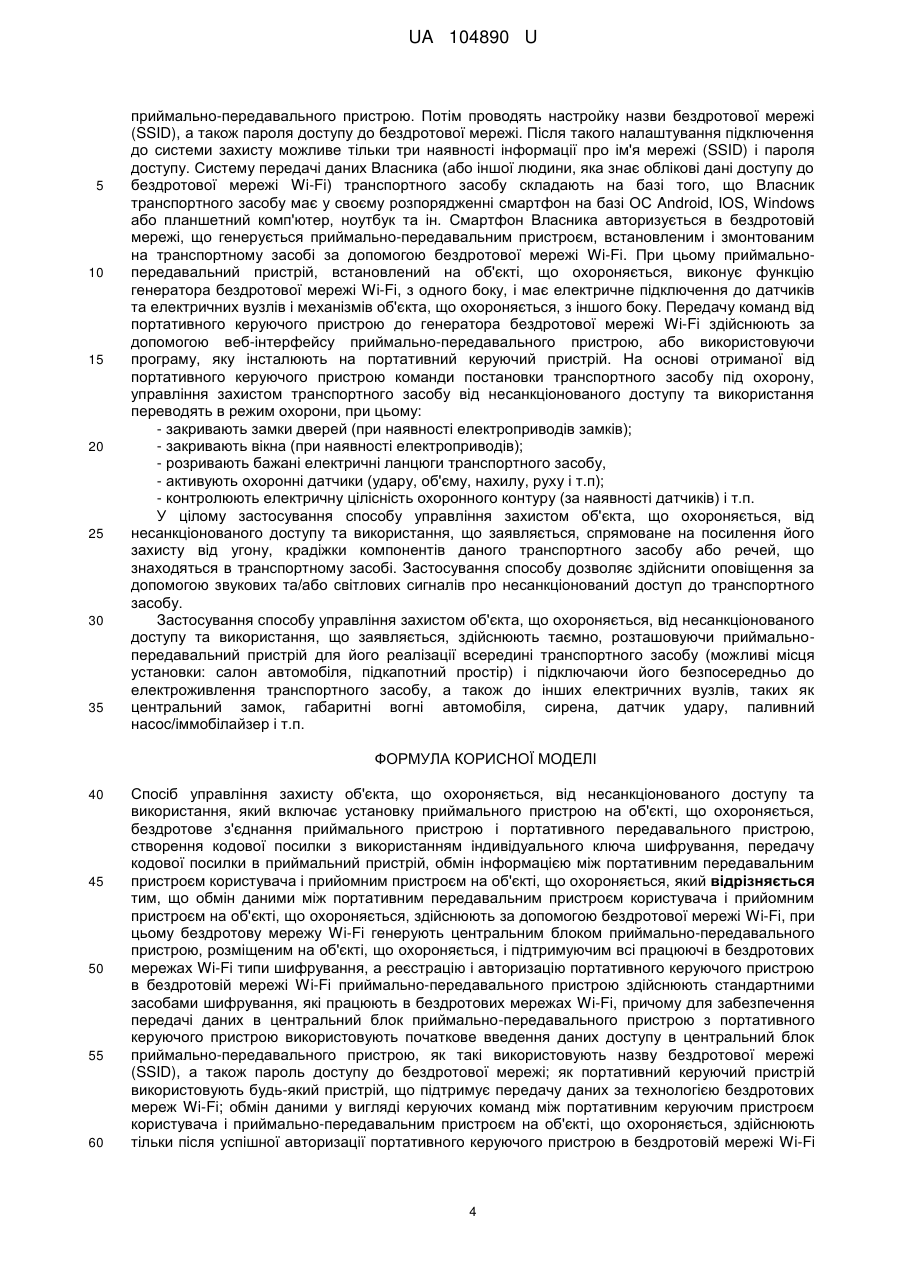

Реферат: Спосіб управління захисту об'єкта, що охороняється, від несанкціонованого доступу та використання включає установку приймального пристрою на об'єкті, що охороняється, бездротове з'єднання приймального пристрою і портативного передавального пристрою, створення кодової посилки з використанням індивідуального ключа шифрування, передачу кодової посилки в приймальний пристрій, обмін інформацією між портативним передавальним пристроєм користувача і прийомним пристроєм на об'єкті, що охороняється, причому обмін даними між портативним передавальним пристроєм користувача і прийомним пристроєм на об'єкті, що охороняється, здійснюють за допомогою бездротової мережі Wi-Fi, при цьому бездротову мережу Wi-Fi генерують центральним блоком приймально-передавального пристрою, розміщеним на об'єкті, що охороняється, і підтримуючим всі працюючі в бездротових мережах Wi-Fi типи шифрування, а реєстрацію і авторизацію портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою здійснюють стандартними засобами шифрування, які працюють в бездротових мережах Wi-Fi, причому для забезпечення передачі даних в центральний блок приймально-передавального пристрою з портативного керуючого пристрою використовують початкове введення даних доступу в центральний блок приймально-передавального пристрою, як такі використовують назву бездротової мережі (SSID), а також пароль доступу до бездротової мережі; як портативний керуючий пристрій використовують будь-який пристрій, що підтримує передачу даних за технологією бездротових мереж Wi-Fi; обмін даними у вигляді керуючих команд між портативним керуючим пристроєм користувача і приймально-передавальним пристроєм на об'єкті, що охороняється, здійснюють тільки після успішної авторизації портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою і після отримання керуючої команди від портативного керуючого пристрою, електричне керування на охоронні вузли та механізми таких як: контур закритих дверей/вікон (за наявності датчиків) та/або замки дверей (при наявності електроприводів замків), та/або механізми закривання вікон (при наявності електроприводів), та/або охоронні датчики удару, об'єму, нахилу і/або руху і т. п., та/або інших бажаних електричних ланцюгів об'єкта, що охороняється, здійснюють центральним блоком приймальнопередавального пристрою лише після отримання керуючої команди від портативного керуючого пристрою, що передалася за допомогою бездротової мережі Wi-Fi. UA 104890 U (54) СПОСІБ УПРАВЛІННЯ ЗАХИСТУ ОБ'ЄКТА, ЩО ОХОРОНЯЄТЬСЯ, ВІД НЕСАНКЦІОНОВАНОГО ДОСТУПУ ТА ВИКОРИСТАННЯ UA 104890 U UA 104890 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі запобігання несанкціонованого доступу та використання об'єкта, що охороняється, і може бути використана для управління захистом його від крадіжки, крадіжки компонентів даного об'єкта, що охороняється, або речей і цінних предметів, що знаходяться всередині об'єкта, що охороняється, а також для управління оповіщенням власника (-ів) або оточуючих людей про несанкціонований доступ та використання об'єкта, що охороняється, за допомогою звукових та/або світлових сигналів, а також для управління захисту від несанкціонованого доступу та використання (при відповідних настройках системи) інших об'єктів, що охороняються, таких як ігрові автомати, об'єкти нерухомості, магазини, склади продовольчих і/або промислових товарів і т.п. Відомий спосіб захисту транспортного засобу, описаний в системі дистанційного керування (див., наприклад, US 6181252 (В1) - 2001-01-30. Remote control system and method having a system-specific code. Inventor (s): NAKANO AKIO [JP] +. Applicant (s): DENSO CORP [US] +. Classification international: B60R 25/01; B60R 25/24; E05B 47/00; E05B 49/00; E05B 83/16; E05B 83/36; G07C 9/00; H04L 9/06; H04L 9/08; H04Q 9/00; (IPC1-7): G06F 7/04). Відомий спосіб включає передавач і приймач з посилками, що передаються через радіоефір, з плаваючим кодом. Для створення зашифрованих посилок з плаваючим кодом використовується операція "яка виключає АБО" з постійним кодом і динамічним кодом. Код, специфічний для кожної системи управління, використовується як постійний код таким чином, щоб логічна операція "яка виключає АБО" ставала відмінною від системи до системи в результаті різних методів шифрування для кожної системи. Код ключа встановлюється в процесі управління системою так, що плаваючий код не може бути розшифрований до тих пір, поки ключовий код зберігається нерозкритим. Недоліком відомого способу є невисокий ступінь надійності захисту в процесі використання способу, якийобумовлений тим, що слабке місце даного способу - ключовий код (ключ шифрування) - не застрахований від розшифровки в процесі перепрограмування, у тому числі і у випадку, коли навчання ініційовано зловмисниками. Найбільш близьким до способу, що заявляється, є спосіб захисту автомобільної охоронної системи від несанкціонованого використання (див., наприклад, патент РФ № 2543443 С1 МПК B60R 25/00 (2013.01), G08C 19/30 (2006.01)). Даний спосіб включає приймально-передавальний пристрій, встановлений на автомобілі і портативний передавальний пристрій користувача, при цьому в процесі експлуатації за допомогою передавального пристрою створюють кодову посилку з використанням індивідуального ключа шифрування і передають кодову посилку в приймально-передавальний пристрій. У процесі перепрограмування системи, зокрема у разі реальної чи уявної несправності системи, обмін інформацією між портативним передавальним пристроєм користувача і прийомним пристроєм, встановленим в автомобілі, здійснюють за допомогою каналу передачі даних, при цьому вибирають канал передачі даних, який не використовує радіосигнал - оптичний, акустичний або індукційний. Обмін інформацією між портативним передавальним пристроєм користувача і прийомним пристроєм, встановленим в автомобілі, здійснюють за допомогою дротового зв'язку. Індивідуальний ключ шифрування формують за допомогою мануфактурного коду та індивідуального номера передавального пристрою користувача Мануфактурний код визначають як індивідуальний код для кожного екземпляра автомобільної охоронної системи. При експлуатації системи згаданий ключ шифрування не передають в процесі передачі кодової посилки в приймально-передавальний пристрій. Недоліком даного способу є невисокий ступінь надійності захисту в процесі використання способу, який обумовлений тим, що слабке місце даного способу - ключовий код (ключ шифрування) - не застрахований від розшифровки в процесі перепрограмування, у тому числі і у випадку, коли навчання ініційовано зловмисниками. Суттєвими ознаками технічного рішення, що заявляється, які збігаються з відомим способом захисту автомобільної охоронної системи від несанкціонованого використання, є: - установка приймального пристрою на об'єкті, що охороняється, - бездротове з'єднання приймального пристрою і портативного передавального пристрою, - створення кодової посилки з використанням індивідуального ключа шифрування, - передача кодової посилки в приймальний пристрій, - обмін даними між портативним передавальним пристроєм користувача і прийомним пристроєм на об'єкті, що охороняється, - розміщення центрального блока приймально-передавального пристрою на об'єкті, що охороняється, - здійснення приймально-передавальним пристроєм електричного впливу на охоронні вузли і механізми об'єкта, що охороняється, після отримання керуючої команди від портативного керуючого пристрою. 1 UA 104890 U 5 10 15 20 25 30 35 40 45 50 55 Суттєвими ознаками технічного рішення, що заявляються, які відрізняються від відомого способу захисту автомобільної охоронної системи від несанкціонованого використання, є: - генерування бездротової мережі Wi-Fi центральним блоком приймально-передавального пристрою, - підтримка центральним блоком приймально-передавального пристрою всіх працюючих в бездротових мережах Wi-Fi типів шифрування, - використання як даних центрального блока приймально-передавального пристрою портативного керуючого пристрою назви бездротової мережі (SSID), а також пароля доступу до бездротової мережі, - використання початкових даних доступу в центральний блок приймально-передавального пристрою для забезпечення передачі даних від портативного керуючого пристрою до центрального блока приймально-передавального пристрою, - реєстрація і авторизація портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою стандартними засобами шифрування, які працюють в бездротових мережах Wi-Fi, - обмін даними у вигляді керуючих команд між портативним керуючим пристроєм користувача і приймально-передавальним пристроєм на об'єкті, що охороняється, тільки після успішної авторизації портативного керуючого пристрою в бездротовій мережі Wi-Fi приймальнопередавального пристрою, - обмін даними між портативним керуючим пристроєм користувача і приймальнопередавальним пристроєм на об'єкті, що охороняється, за допомогою бездротової мережі Wi-Fi, - використання як портативного керуючого пристрою будь-якого пристрою, таких як мобільний телефон, смартфон, планшетний комп'ютер, ноутбук та ін.., підтримуючого передачу даних за технологією бездротових мереж Wi-Fi, - можливе підключення центрального блока приймально-передавального пристрою до CANшини об'єкта, що охороняється, з подальшою передачею керуючих команд безпосередньо в CAN-шину об'єкта, що охороняється. - електричне керування на охоронні вузли та механізми такі як: контур закритих дверей/вікон (за наявності датчиків) та/або замки дверей (при наявності електроприводів замків), та/або механізми закривання вікон (при наявності електроприводів), та/або охоронні датчики удару, об'єму, нахилу і/або руху і т.п., та/або інших бажаних електричних ланцюгів об'єкта, що охороняється, здійснюють центральним блоком приймально-передавального пристрою лише після отримання керуючої команди від портативного керуючого пристрою, що передалася за допомогою бездротової мережі Wi-Fi. В основу технічного рішення, що заявляється, поставлено задачу удосконалення системи захисту від несанкціонованого доступу та використання шляхом зміни передачі кодової посилки та обміну інформацією між портативним керуючим пристроєм і приймально-передавальним пристроєм за рахунок використання технології бездротових мереж Wi-Fi і пристроїв, що підтримують передачу даних по бездротових мережах Wi-Fi. Очікуваним технічним результатом способу, що заявляється, управління захистом об'єкта, що охороняється, від несанкціонованого доступу та використання є підвищення ступеня надійності захисту об'єкта, що охороняється, від несанкціонованого доступу та використання шляхом страхування ключового коду (ключа шифрування) від розшифровки за рахунок використання методів шифрування, які працюють в бездротових мережах Wi-Fi і пристроїв, що підтримують авторизацію і передачу даних за технологією бездротових мереж Wi-Fi. Зазначений технічний результат досягається за рахунок того, що в способі управління захистом об'єкта, що охороняється, від несанкціонованого доступу та використання, що включає установку приймально-передавального пристрою на об'єкті, що охороняється, бездротове з'єднання приймально-передавального пристрою і портативного керуючого пристрою, створення кодової посилки з використанням індивідуального ключа шифрування, передачу кодової посилки в приймальний пристрій, обмін інформацією між портативним передавальним пристроєм користувача і прийомним пристроєм на об'єкті, що охороняється, згідно з корисною моделлю, що заявляється: - бездротову мережу Wi-Fi генерують центральним блоком приймально-передавального пристрою, розміщеним на об'єкті, що охороняється, і підтримуючим всі працюючі в бездротовій мережі Wi-Fi типи шифрування, - реєстрацію та авторизацію портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою здійснюють стандартними засобами шифрування, які працюють в бездротових мережах Wi-Fi, 2 UA 104890 U 5 10 15 20 25 30 35 40 45 50 55 60 - для забезпечення передачі даних на центральний блок приймально-передавального пристрою з портативного керуючого пристрою використовують початкове введення даних доступу в центральний блок приймально-передавального пристрою, як такі використовують назву бездротової мережі (SSID), а також пароль доступу до бездротової мережі, - як портативний керуючий пристрій використовують будь-який портативний пристрій, що підтримує передачу даних за технологією бездротових мереж Wi-Fi, - обмін даними у вигляді керуючих команд між портативним керуючим пристроєм користувача і приймально-передавальним пристроєм на об'єкті, що охороняється, здійснюють тільки після успішної авторизації портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою, - після отримання керуючої команди від портативного керуючого пристрою центральний блок приймально-передавального пристрою здійснює електричний вплив на охоронні вузли і механізми об'єкта, що охороняється, - як охоронні вузли і механізми використовують: контур закритих дверей/вікон (за наявності датчиків) та/або замки дверей (при наявності електроприводів замків), та/або механізми закривання вікон (при наявності електроприводів), та/або охоронні датчики удару, об'єму, нахилу і/або руху і т.п., та/або інші бажані електричні ланцюги об'єкта, що охороняється, - електричне керування на охоронні вузли та механізми таких як: контур закритих дверей/вікон (за наявності датчиків) та/або замки дверей (при наявності електроприводів замків), та/або механізми закривання вікон (при наявності електроприводів), та/або охоронні датчики удару, об'єму, нахилу і/або руху і т.п., та/або інших бажаних електричних ланцюгів об'єкта, що охороняється, здійснюють центральним блоком приймально-передавального пристрою лише після отримання керуючої команди від портативного керуючого пристрою, що передалася за допомогою бездротової мережі Wi-Fi. Суть технічного рішення, що заявляється, полягає в наступному. Обмін даними між портативним керуючим пристроєм користувача і приймальнопередавальним пристроєм на об'єкті, що охороняється, здійснюється за допомогою бездротової мережі Wi-Fi, при генеруванні бездротової мережі Wi-Fi центральним блоком приймальнопередавального пристрою, при розміщенні центрального блока приймально-передавального пристрою на об'єкті, що охороняється, при підтримуванні центральним блоком приймальнопередавального пристрою всіх працюючих в бездротових мережах Wi-Fi типів шифрування, при реєстрації та авторизації портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою стандартними засобами шифрування, які працюють в бездротових мережах Wi-Fi, при використанні початкового введення даних доступу в центральний блок приймально-передавального пристрою для забезпечення передачі даних в центральний блок приймально-передавального пристрою від портативного керуючого пристрою, при використанні як даних центрального блока приймально-передавального пристрою портативного керуючого пристрою назви бездротової мережі (SSID), а також пароля доступу до бездротової мережі, при використанні як портативного керуючого пристрою будьякого пристрою, що підтримує передачу даних за технологією бездротових мереж Wi-Fi, при обміні даними у вигляді керуючих команд між портативним керуючим пристроєм користувача і приймально-передавальним пристроєм на об'єкті, що охороняється, тільки після успішної авторизації портативного керуючого пристрою в бездротовій мережі Wi-Fi приймальнопередавального пристрою, при здійсненні приймально-передавальним пристроєм електричного впливу на охоронні вузли і механізми об'єкта, що охороняється, після отримання керуючої команди від портативного керуючого пристрою, при використанні як охоронних вузлів і механізмів: контуру закритих дверей/вікон (за наявності датчиків) та/або замків дверей (при наявності електроприводів замків), та/або механізмів закривання вікон (при наявності електроприводів), та/або охоронних датчиків удару, об'єму, нахилу і/або руху і т.п., та/або інших бажаних електричних ланцюгів об'єкта, що охороняється, за рахунок використання технології бездротових мереж Wi-Fi і пристроїв, що підтримують передачу даних по бездротовій мережі Wi-Fi підвищується надійність страхування ключового коду (ключа шифрування) від розшифровки і за рахунок цього зростає надійність захисту об'єкта, що охороняється, від несанкціонованого доступу та використання. Таким чином, сукупність відмінних ознак технічного рішення, що заявляється, веде до досягнення зазначеного вище технічного результату. Використання способу, який заявляється, ілюструється наступним прикладом конкретного здійснення. Приклад. Перед реалізацією способу управління захистом об'єкта, що охороняється, наприклад транспортного засобу, від несанкціонованого доступу та використання проводять монтаж і підключення до електричних вузлів і датчиків автомобіля центрального блока 3 UA 104890 U 5 10 15 20 25 30 35 приймально-передавального пристрою. Потім проводять настройку назви бездротової мережі (SSID), а також пароля доступу до бездротової мережі. Після такого налаштування підключення до системи захисту можливе тільки три наявності інформації про ім'я мережі (SSID) і пароля доступу. Систему передачі даних Власника (або іншої людини, яка знає облікові дані доступу до бездротової мережі Wi-Fi) транспортного засобу складають на базі того, що Власник транспортного засобу має у своєму розпорядженні смартфон на базі ОС Android, IOS, Windows або планшетний комп'ютер, ноутбук та ін. Смартфон Власника авторизується в бездротовій мережі, що генерується приймально-передавальним пристроєм, встановленим і змонтованим на транспортному засобі за допомогою бездротової мережі Wi-Fi. При цьому приймальнопередавальний пристрій, встановлений на об'єкті, що охороняється, виконує функцію генератора бездротової мережі Wi-Fi, з одного боку, і має електричне підключення до датчиків та електричних вузлів і механізмів об'єкта, що охороняється, з іншого боку. Передачу команд від портативного керуючого пристрою до генератора бездротової мережі Wi-Fi здійснюють за допомогою веб-інтерфейсу приймально-передавального пристрою, або використовуючи програму, яку інсталюють на портативний керуючий пристрій. На основі отриманої від портативного керуючого пристрою команди постановки транспортного засобу під охорону, управління захистом транспортного засобу від несанкціонованого доступу та використання переводять в режим охорони, при цьому: - закривають замки дверей (при наявності електроприводів замків); - закривають вікна (при наявності електроприводів); - розривають бажані електричні ланцюги транспортного засобу, - активують охоронні датчики (удару, об'єму, нахилу, руху і т.п); - контролюють електричну цілісність охоронного контуру (за наявності датчиків) і т.п. У цілому застосування способу управління захистом об'єкта, що охороняється, від несанкціонованого доступу та використання, що заявляється, спрямоване на посилення його захисту від угону, крадіжки компонентів даного транспортного засобу або речей, що знаходяться в транспортному засобі. Застосування способу дозволяє здійснити оповіщення за допомогою звукових та/або світлових сигналів про несанкціонований доступ до транспортного засобу. Застосування способу управління захистом об'єкта, що охороняється, від несанкціонованого доступу та використання, що заявляється, здійснюють таємно, розташовуючи приймальнопередавальний пристрій для його реалізації всередині транспортного засобу (можливі місця установки: салон автомобіля, підкапотний простір) і підключаючи його безпосередньо до електроживлення транспортного засобу, а також до інших електричних вузлів, таких як центральний замок, габаритні вогні автомобіля, сирена, датчик удару, паливний насос/іммобілайзер і т.п. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 Спосіб управління захисту об'єкта, що охороняється, від несанкціонованого доступу та використання, який включає установку приймального пристрою на об'єкті, що охороняється, бездротове з'єднання приймального пристрою і портативного передавального пристрою, створення кодової посилки з використанням індивідуального ключа шифрування, передачу кодової посилки в приймальний пристрій, обмін інформацією між портативним передавальним пристроєм користувача і прийомним пристроєм на об'єкті, що охороняється, який відрізняється тим, що обмін даними між портативним передавальним пристроєм користувача і прийомним пристроєм на об'єкті, що охороняється, здійснюють за допомогою бездротової мережі Wi-Fi, при цьому бездротову мережу Wi-Fi генерують центральним блоком приймально-передавального пристрою, розміщеним на об'єкті, що охороняється, і підтримуючим всі працюючі в бездротових мережах Wi-Fi типи шифрування, а реєстрацію і авторизацію портативного керуючого пристрою в бездротовій мережі Wi-Fi приймально-передавального пристрою здійснюють стандартними засобами шифрування, які працюють в бездротових мережах Wi-Fi, причому для забезпечення передачі даних в центральний блок приймально-передавального пристрою з портативного керуючого пристрою використовують початкове введення даних доступу в центральний блок приймально-передавального пристрою, як такі використовують назву бездротової мережі (SSID), а також пароль доступу до бездротової мережі; як портативний керуючий пристрій використовують будь-який пристрій, що підтримує передачу даних за технологією бездротових мереж Wi-Fi; обмін даними у вигляді керуючих команд між портативним керуючим пристроєм користувача і приймально-передавальним пристроєм на об'єкті, що охороняється, здійснюють тільки після успішної авторизації портативного керуючого пристрою в бездротовій мережі Wi-Fi 4 UA 104890 U 5 приймально-передавального пристрою і після отримання керуючої команди від портативного керуючого пристрою, електричне керування на охоронні вузли та механізми таких як: контур закритих дверей/вікон (за наявності датчиків) та/або замки дверей (при наявності електроприводів замків), та/або механізми закривання вікон (при наявності електроприводів), та/або охоронні датчики удару, об'єму, нахилу і/або руху і т. п., та/або інших бажаних електричних ланцюгів об'єкта, що охороняється, здійснюють центральним блоком приймальнопередавального пристрою лише після отримання керуючої команди від портативного керуючого пристрою, що передалася за допомогою бездротової мережі Wi-Fi. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
