Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків

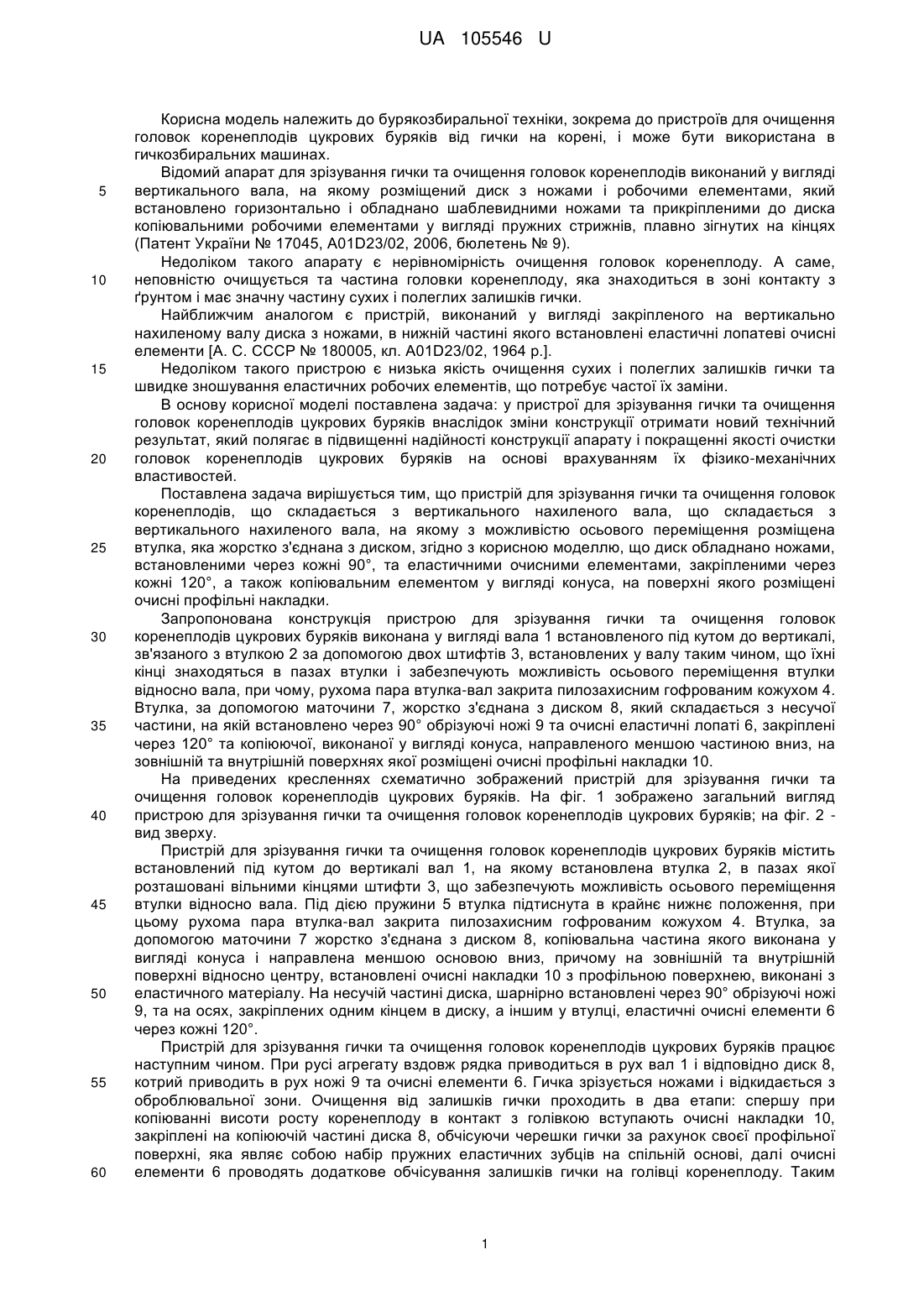

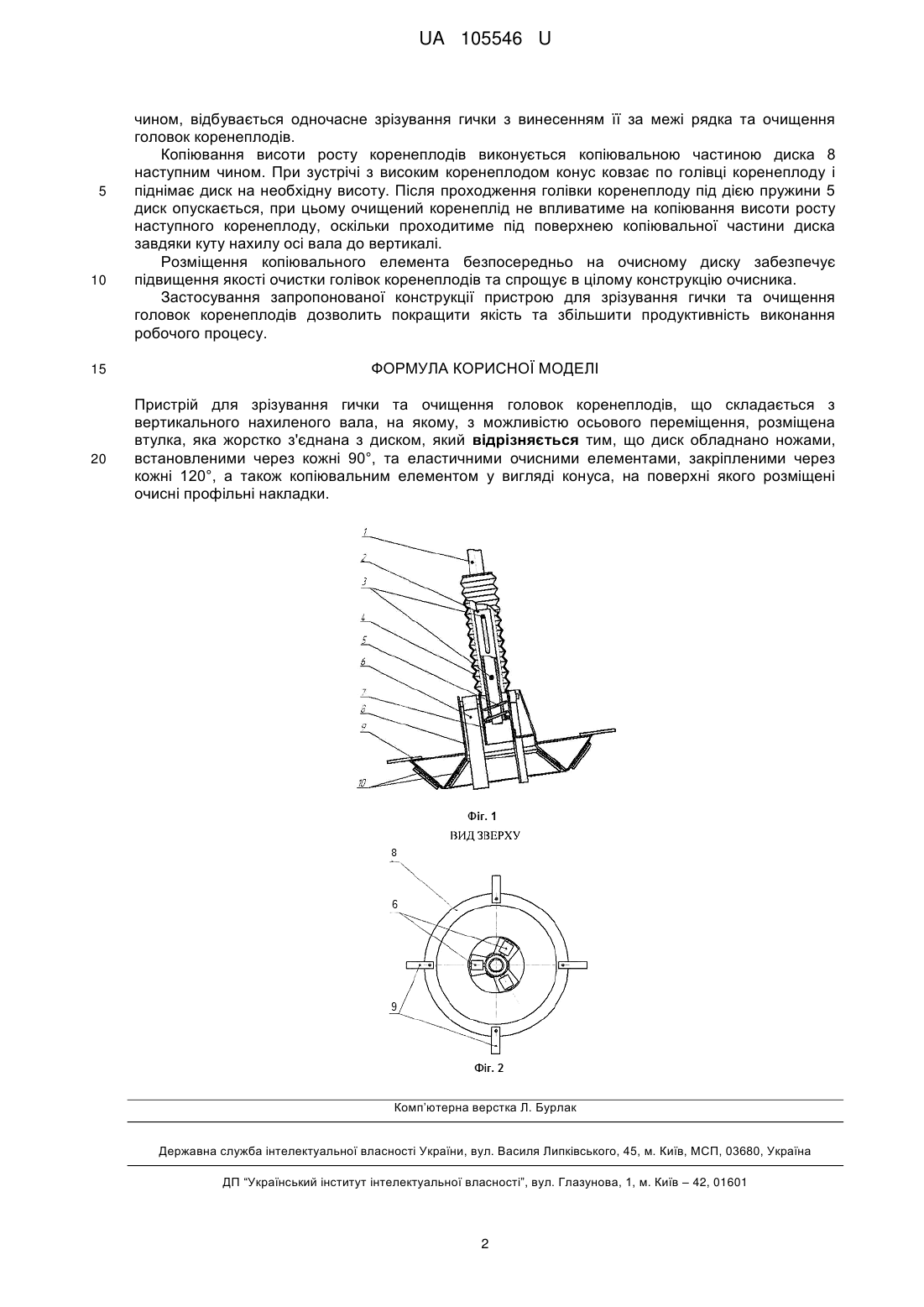

Реферат: Пристрій для зрізування гички та очищення головок коренеплодів складається з вертикального нахиленого вала, на якому, з можливістю осьового переміщення, розміщена втулка, яка жорстко з'єднана з диском. Диск обладнано ножами та еластичними очисними елементами, а також копіювальним елементом у вигляді конуса, на поверхні якого розміщені очисні профільні накладки. UA 105546 U (12) UA 105546 U UA 105546 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бурякозбиральної техніки, зокрема до пристроїв для очищення головок коренеплодів цукрових буряків від гички на корені, і може бути використана в гичкозбиральних машинах. Відомий апарат для зрізування гички та очищення головок коренеплодів виконаний у вигляді вертикального вала, на якому розміщений диск з ножами і робочими елементами, який встановлено горизонтально і обладнано шаблевидними ножами та прикріпленими до диска копіювальними робочими елементами у вигляді пружних стрижнів, плавно зігнутих на кінцях (Патент України № 17045, A01D23/02, 2006, бюлетень № 9). Недоліком такого апарату є нерівномірність очищення головок коренеплоду. А саме, неповністю очищується та частина головки коренеплоду, яка знаходиться в зоні контакту з ґрунтом і має значну частину сухих і полеглих залишків гички. Найближчим аналогом є пристрій, виконаний у вигляді закріпленого на вертикально нахиленому валу диска з ножами, в нижній частині якого встановлені еластичні лопатеві очисні елементи [А. С. СССР № 180005, кл. A01D23/02, 1964 р.]. Недоліком такого пристрою є низька якість очищення сухих і полеглих залишків гички та швидке зношування еластичних робочих елементів, що потребує частої їх заміни. В основу корисної моделі поставлена задача: у пристрої для зрізування гички та очищення головок коренеплодів цукрових буряків внаслідок зміни конструкції отримати новий технічний результат, який полягає в підвищенні надійності конструкції апарату і покращенні якості очистки головок коренеплодів цукрових буряків на основі врахуванням їх фізико-механічних властивостей. Поставлена задача вирішується тим, що пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального нахиленого вала, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщена втулка, яка жорстко з'єднана з диском, згідно з корисною моделлю, що диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса, на поверхні якого розміщені очисні профільні накладки. Запропонована конструкція пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків виконана у вигляді вала 1 встановленого під кутом до вертикалі, зв'язаного з втулкою 2 за допомогою двох штифтів 3, встановлених у валу таким чином, що їхні кінці знаходяться в пазах втулки і забезпечують можливість осьового переміщення втулки відносно вала, при чому, рухома пара втулка-вал закрита пилозахисним гофрованим кожухом 4. Втулка, за допомогою маточини 7, жорстко з'єднана з диском 8, який складається з несучої частини, на якій встановлено через 90° обрізуючі ножі 9 та очисні еластичні лопаті 6, закріплені через 120° та копіюючої, виконаної у вигляді конуса, направленого меншою частиною вниз, на зовнішній та внутрішній поверхнях якої розміщені очисні профільні накладки 10. На приведених кресленнях схематично зображений пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків. На фіг. 1 зображено загальний вигляд пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків; на фіг. 2 вид зверху. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків містить встановлений під кутом до вертикалі вал 1, на якому встановлена втулка 2, в пазах якої розташовані вільними кінцями штифти 3, що забезпечують можливість осьового переміщення втулки відносно вала. Під дією пружини 5 втулка підтиснута в крайнє нижнє положення, при цьому рухома пара втулка-вал закрита пилозахисним гофрованим кожухом 4. Втулка, за допомогою маточини 7 жорстко з'єднана з диском 8, копіювальна частина якого виконана у вигляді конуса і направлена меншою основою вниз, причому на зовнішній та внутрішній поверхні відносно центру, встановлені очисні накладки 10 з профільною поверхнею, виконані з еластичного матеріалу. На несучій частині диска, шарнірно встановлені через 90° обрізуючі ножі 9, та на осях, закріплених одним кінцем в диску, а іншим у втулці, еластичні очисні елементи 6 через кожні 120°. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків працює наступним чином. При русі агрегату вздовж рядка приводиться в рух вал 1 і відповідно диск 8, котрий приводить в рух ножі 9 та очисні елементи 6. Гичка зрізується ножами і відкидається з оброблювальної зони. Очищення від залишків гички проходить в два етапи: спершу при копіюванні висоти росту коренеплоду в контакт з голівкою вступають очисні накладки 10, закріплені на копіюючій частині диска 8, обчісуючи черешки гички за рахунок своєї профільної поверхні, яка являє собою набір пружних еластичних зубців на спільній основі, далі очисні елементи 6 проводять додаткове обчісування залишків гички на голівці коренеплоду. Таким 1 UA 105546 U 5 10 15 20 чином, відбувається одночасне зрізування гички з винесенням її за межі рядка та очищення головок коренеплодів. Копіювання висоти росту коренеплодів виконується копіювальною частиною диска 8 наступним чином. При зустрічі з високим коренеплодом конус ковзає по голівці коренеплоду і піднімає диск на необхідну висоту. Після проходження голівки коренеплоду під дією пружини 5 диск опускається, при цьому очищений коренеплід не впливатиме на копіювання висоти росту наступного коренеплоду, оскільки проходитиме під поверхнею копіювальної частини диска завдяки куту нахилу осі вала до вертикалі. Розміщення копіювального елемента безпосередньо на очисному диску забезпечує підвищення якості очистки голівок коренеплодів та спрощує в цілому конструкцію очисника. Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить покращити якість та збільшити продуктивність виконання робочого процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального нахиленого вала, на якому, з можливістю осьового переміщення, розміщена втулка, яка жорстко з'єднана з диском, який відрізняється тим, що диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса, на поверхні якого розміщені очисні профільні накладки. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
