Кровоспинний джгут “ісіда”

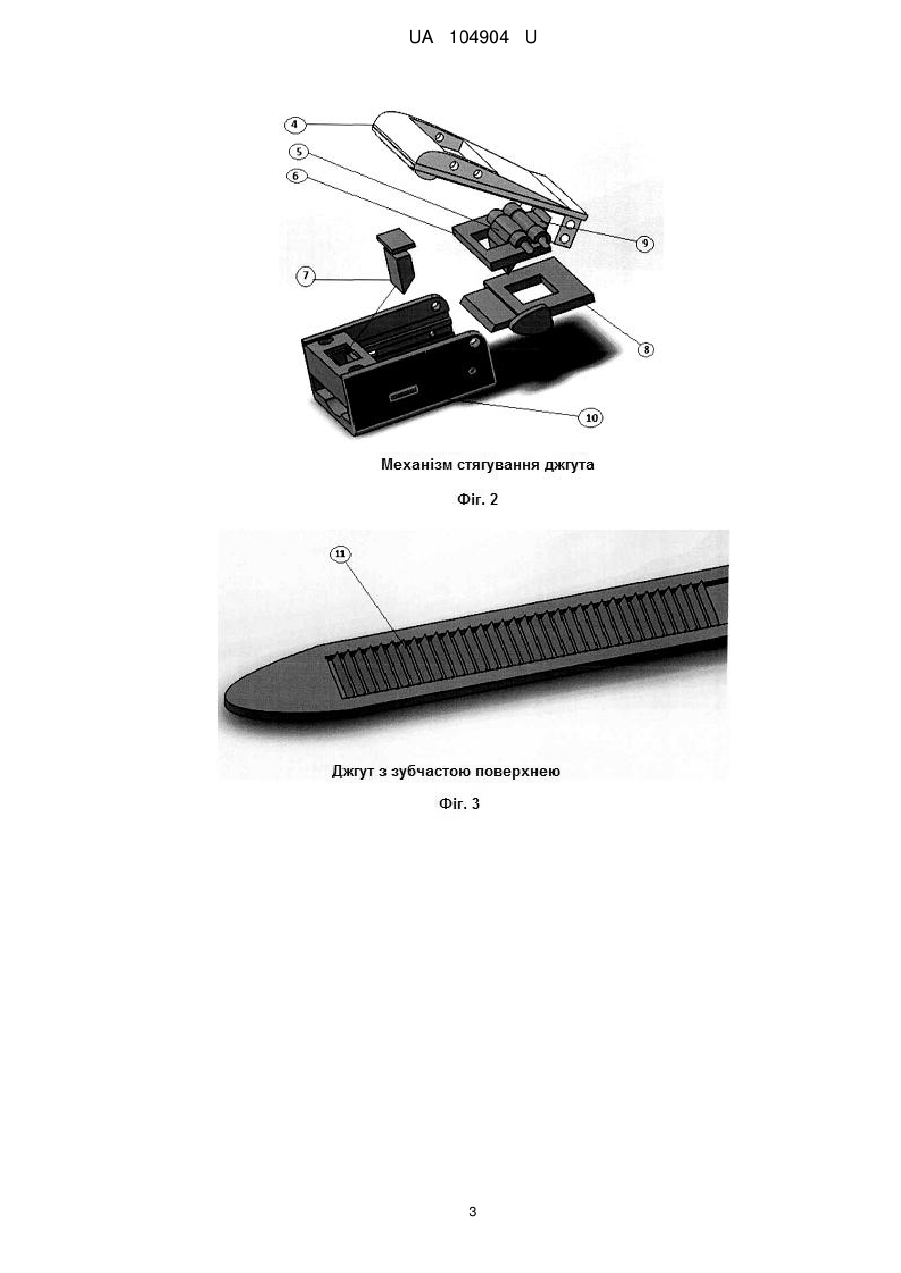

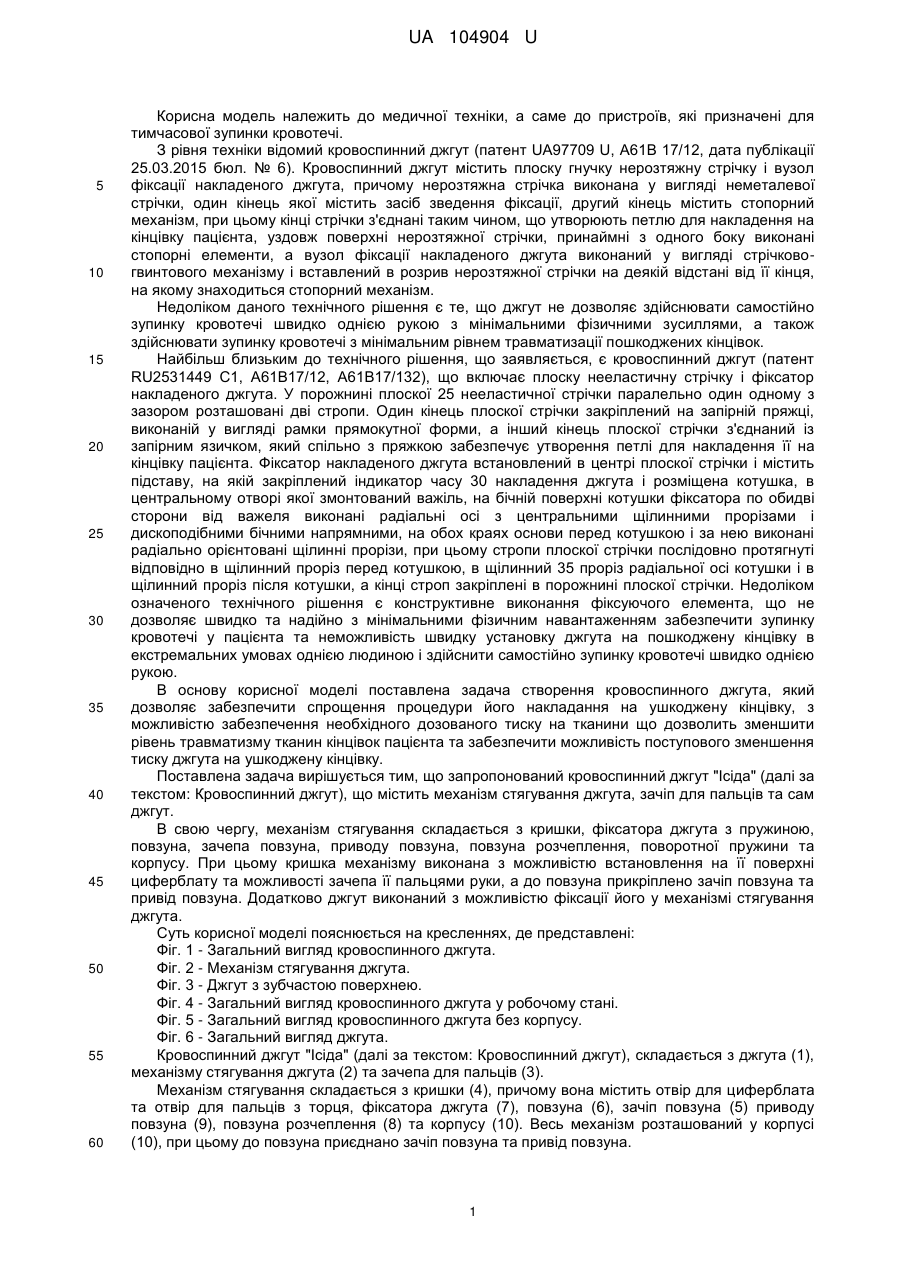

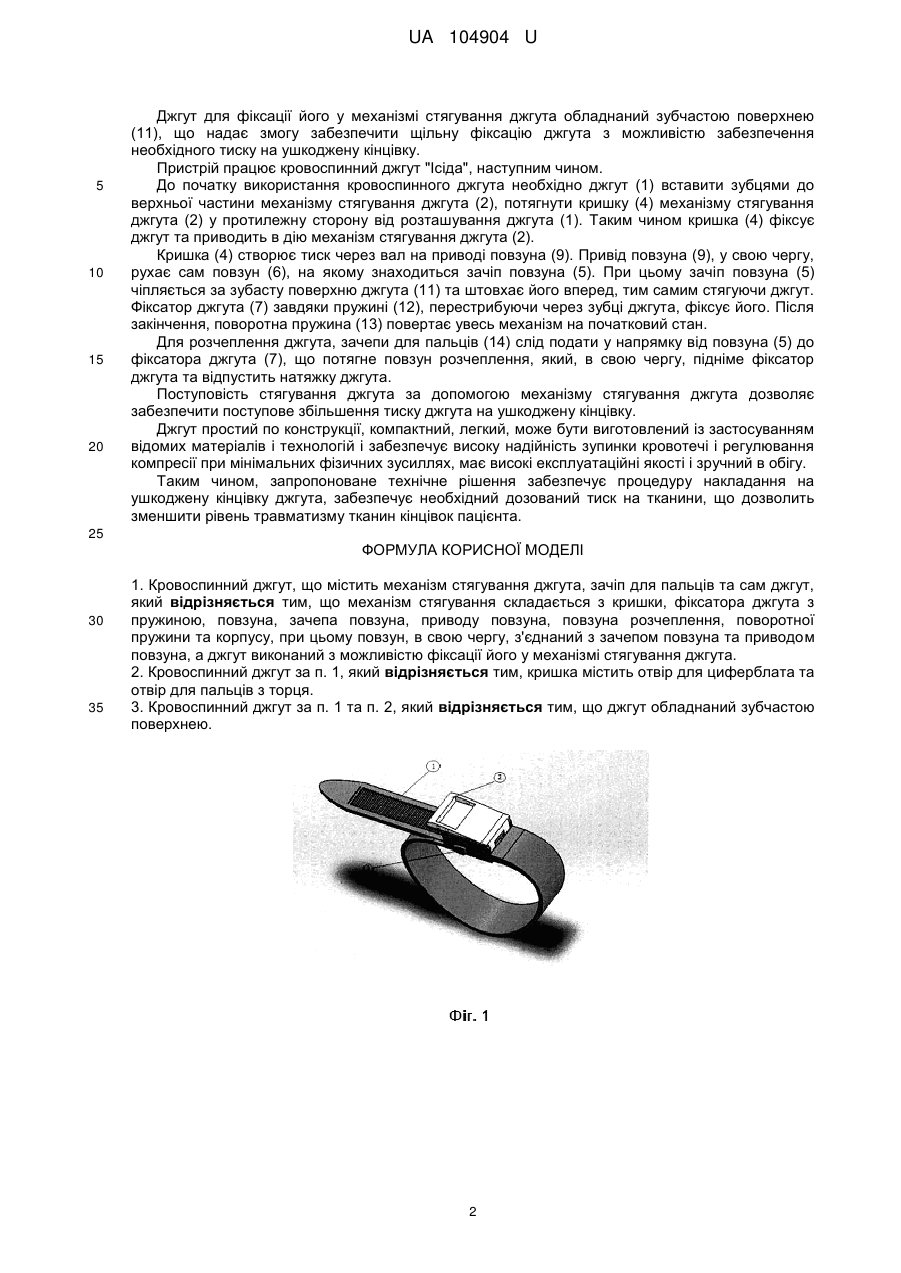

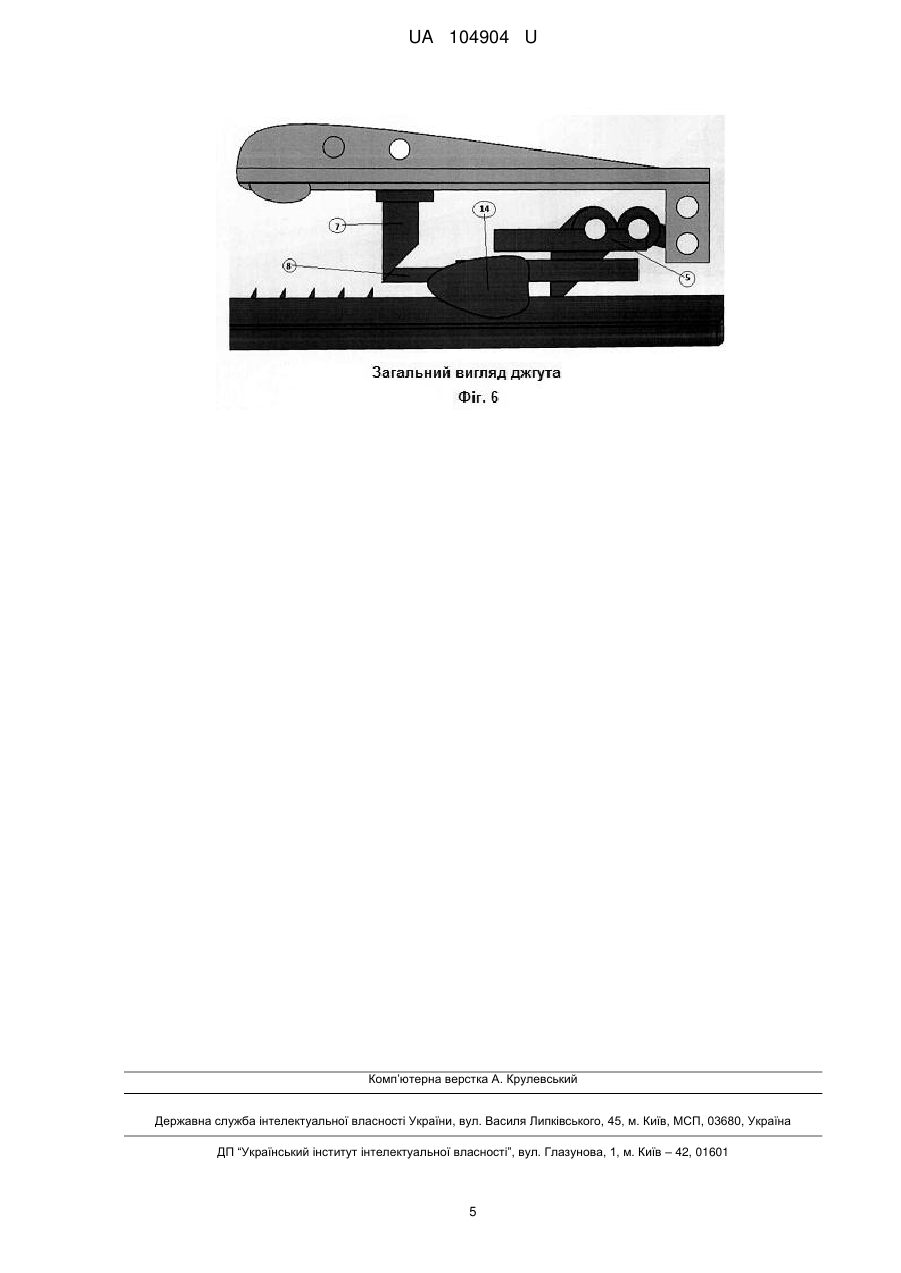

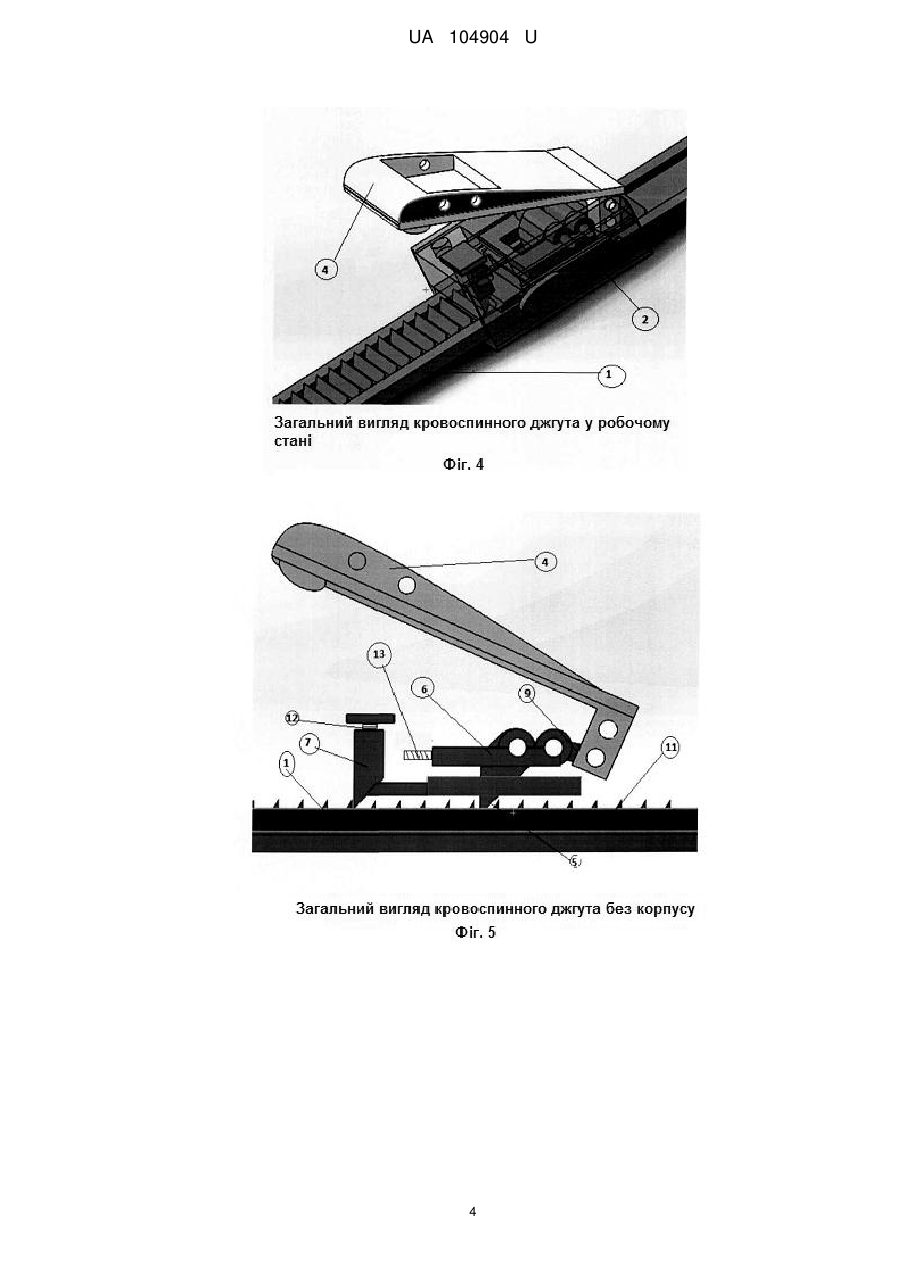

Реферат: Кровоспинний джгут "Ісіда" містить механізм стягування джгута, зачіп для пальців та сам джгут. Механізм стягування складається з кришки, фіксатора джгута з пружиною, повзуна, зачепа повзуна, приводу повзуна, повзуна розчеплення, поворотної пружини та корпусу, при цьому повзун, в свою чергу, з'єднаний з зачепом повзуна та приводом повзуна, а джгут виконаний з можливістю фіксації його у механізмі стягування джгута. UA 104904 U (54) КРОВОСПИННИЙ ДЖГУТ "ІСІДА" UA 104904 U UA 104904 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв, які призначені для тимчасової зупинки кровотечі. З рівня техніки відомий кровоспинний джгут (патент UA97709 U, A61B 17/12, дата публікації 25.03.2015 бюл. № 6). Кровоспинний джгут містить плоску гнучку нерозтяжну стрічку і вузол фіксації накладеного джгута, причому нерозтяжна стрічка виконана у вигляді неметалевої стрічки, один кінець якої містить засіб зведення фіксації, другий кінець містить стопорний механізм, при цьому кінці стрічки з'єднані таким чином, що утворюють петлю для накладення на кінцівку пацієнта, уздовж поверхні нерозтяжної стрічки, принаймні з одного боку виконані стопорні елементи, а вузол фіксації накладеного джгута виконаний у вигляді стрічковогвинтового механізму і вставлений в розрив нерозтяжної стрічки на деякій відстані від її кінця, на якому знаходиться стопорний механізм. Недоліком даного технічного рішення є те, що джгут не дозволяє здійснювати самостійно зупинку кровотечі швидко однією рукою з мінімальними фізичними зусиллями, а також здійснювати зупинку кровотечі з мінімальним рівнем травматизації пошкоджених кінцівок. Найбільш близьким до технічного рішення, що заявляється, є кровоспинний джгут (патент RU2531449 С1, А61В17/12, А61В17/132), що включає плоску нееластичну стрічку і фіксатор накладеного джгута. У порожнині плоскої 25 нееластичної стрічки паралельно один одному з зазором розташовані дві стропи. Один кінець плоскої стрічки закріплений на запірній пряжці, виконаній у вигляді рамки прямокутної форми, а інший кінець плоскої стрічки з'єднаний із запірним язичком, який спільно з пряжкою забезпечує утворення петлі для накладення її на кінцівку пацієнта. Фіксатор накладеного джгута встановлений в центрі плоскої стрічки і містить підставу, на якій закріплений індикатор часу 30 накладення джгута і розміщена котушка, в центральному отворі якої змонтований важіль, на бічній поверхні котушки фіксатора по обидві сторони від важеля виконані радіальні осі з центральними щілинними прорізами і дископодібними бічними напрямними, на обох краях основи перед котушкою і за нею виконані радіально орієнтовані щілинні прорізи, при цьому стропи плоскої стрічки послідовно протягнуті відповідно в щілинний проріз перед котушкою, в щілинний 35 проріз радіальної осі котушки і в щілинний проріз після котушки, а кінці строп закріплені в порожнині плоскої стрічки. Недоліком означеного технічного рішення є конструктивне виконання фіксуючого елемента, що не дозволяє швидко та надійно з мінімальними фізичним навантаженням забезпечити зупинку кровотечі у пацієнта та неможливість швидку установку джгута на пошкоджену кінцівку в екстремальних умовах однією людиною і здійснити самостійно зупинку кровотечі швидко однією рукою. В основу корисної моделі поставлена задача створення кровоспинного джгута, який дозволяє забезпечити спрощення процедури його накладання на ушкоджену кінцівку, з можливістю забезпечення необхідного дозованого тиску на тканини що дозволить зменшити рівень травматизму тканин кінцівок пацієнта та забезпечити можливість поступового зменшення тиску джгута на ушкоджену кінцівку. Поставлена задача вирішується тим, що запропонований кровоспинний джгут "Ісіда" (далі за текстом: Кровоспинний джгут), що містить механізм стягування джгута, зачіп для пальців та сам джгут. В свою чергу, механізм стягування складається з кришки, фіксатора джгута з пружиною, повзуна, зачепа повзуна, приводу повзуна, повзуна розчеплення, поворотної пружини та корпусу. При цьому кришка механізму виконана з можливістю встановлення на її поверхні циферблату та можливості зачепа її пальцями руки, а до повзуна прикріплено зачіп повзуна та привід повзуна. Додатково джгут виконаний з можливістю фіксації його у механізмі стягування джгута. Суть корисної моделі пояснюється на кресленнях, де представлені: Фіг. 1 - Загальний вигляд кровоспинного джгута. Фіг. 2 - Механізм стягування джгута. Фіг. 3 - Джгут з зубчастою поверхнею. Фіг. 4 - Загальний вигляд кровоспинного джгута у робочому стані. Фіг. 5 - Загальний вигляд кровоспинного джгута без корпусу. Фіг. 6 - Загальний вигляд джгута. Кровоспинний джгут "Ісіда" (далі за текстом: Кровоспинний джгут), складається з джгута (1), механізму стягування джгута (2) та зачепа для пальців (3). Механізм стягування складається з кришки (4), причому вона містить отвір для циферблата та отвір для пальців з торця, фіксатора джгута (7), повзуна (6), зачіп повзуна (5) приводу повзуна (9), повзуна розчеплення (8) та корпусу (10). Весь механізм розташований у корпусі (10), при цьому до повзуна приєднано зачіп повзуна та привід повзуна. 1 UA 104904 U 5 10 15 20 Джгут для фіксації його у механізмі стягування джгута обладнаний зубчастою поверхнею (11), що надає змогу забезпечити щільну фіксацію джгута з можливістю забезпечення необхідного тиску на ушкоджену кінцівку. Пристрій працює кровоспинний джгут "Ісіда", наступним чином. До початку використання кровоспинного джгута необхідно джгут (1) вставити зубцями до верхньої частини механізму стягування джгута (2), потягнути кришку (4) механізму стягування джгута (2) у протилежну сторону від розташування джгута (1). Таким чином кришка (4) фіксує джгут та приводить в дію механізм стягування джгута (2). Кришка (4) створює тиск через вал на приводі повзуна (9). Привід повзуна (9), у свою чергу, рухає сам повзун (6), на якому знаходиться зачіп повзуна (5). При цьому зачіп повзуна (5) чіпляється за зубасту поверхню джгута (11) та штовхає його вперед, тим самим стягуючи джгут. Фіксатор джгута (7) завдяки пружині (12), перестрибуючи через зубці джгута, фіксує його. Після закінчення, поворотна пружина (13) повертає увесь механізм на початковий стан. Для розчеплення джгута, зачепи для пальців (14) слід подати у напрямку від повзуна (5) до фіксатора джгута (7), що потягне повзун розчеплення, який, в свою чергу, підніме фіксатор джгута та відпустить натяжку джгута. Поступовість стягування джгута за допомогою механізму стягування джгута дозволяє забезпечити поступове збільшення тиску джгута на ушкоджену кінцівку. Джгут простий по конструкції, компактний, легкий, може бути виготовлений із застосуванням відомих матеріалів і технологій і забезпечує високу надійність зупинки кровотечі і регулювання компресії при мінімальних фізичних зусиллях, має високі експлуатаційні якості і зручний в обігу. Таким чином, запропоноване технічне рішення забезпечує процедуру накладання на ушкоджену кінцівку джгута, забезпечує необхідний дозований тиск на тканини, що дозволить зменшити рівень травматизму тканин кінцівок пацієнта. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Кровоспинний джгут, що містить механізм стягування джгута, зачіп для пальців та сам джгут, який відрізняється тим, що механізм стягування складається з кришки, фіксатора джгута з пружиною, повзуна, зачепа повзуна, приводу повзуна, повзуна розчеплення, поворотної пружини та корпусу, при цьому повзун, в свою чергу, з'єднаний з зачепом повзуна та приводом повзуна, а джгут виконаний з можливістю фіксації його у механізмі стягування джгута. 2. Кровоспинний джгут за п. 1, який відрізняється тим, кришка містить отвір для циферблата та отвір для пальців з торця. 3. Кровоспинний джгут за п. 1 та п. 2, який відрізняється тим, що джгут обладнаний зубчастою поверхнею. 2 UA 104904 U 3 UA 104904 U 4 UA 104904 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
