Кровоспинний джгут

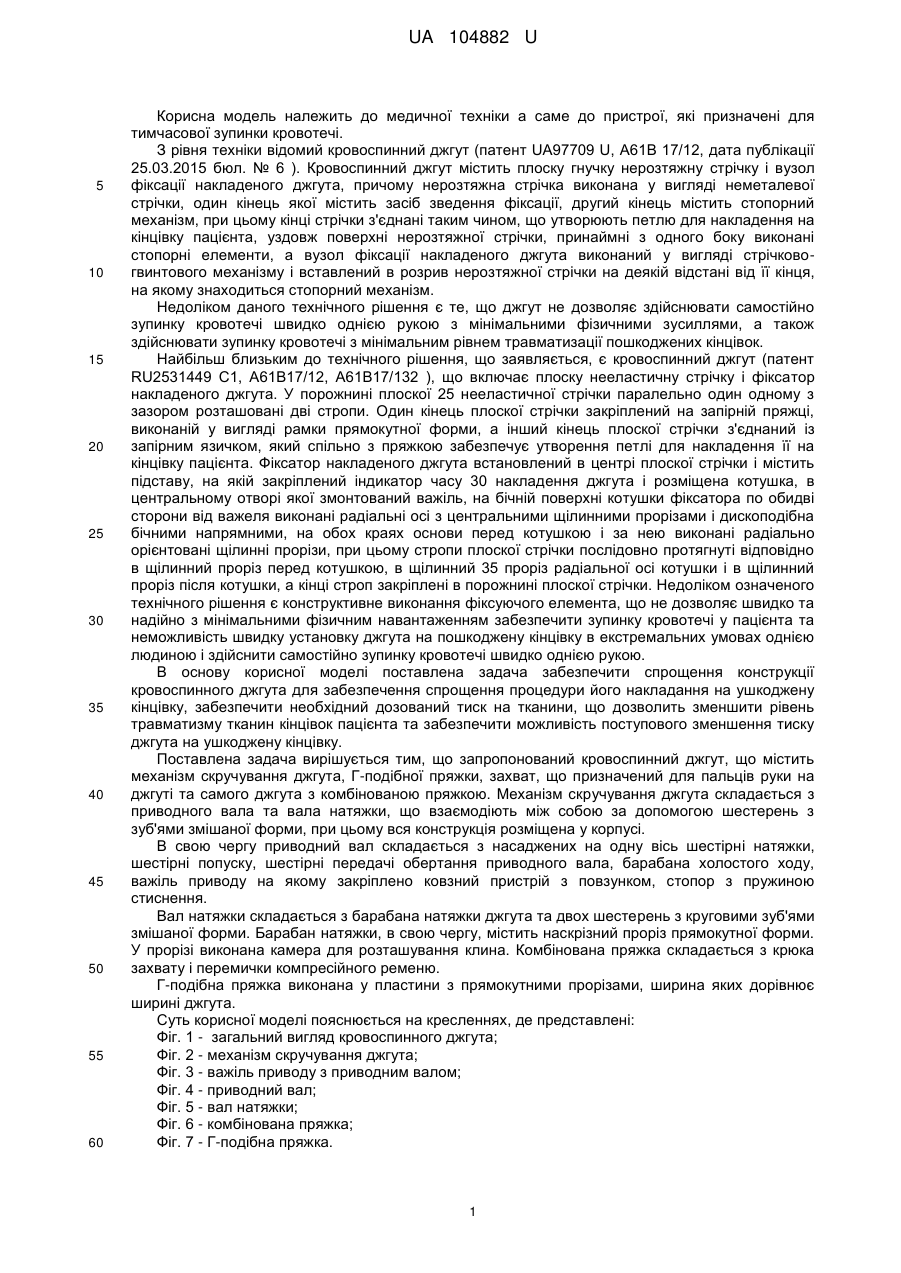

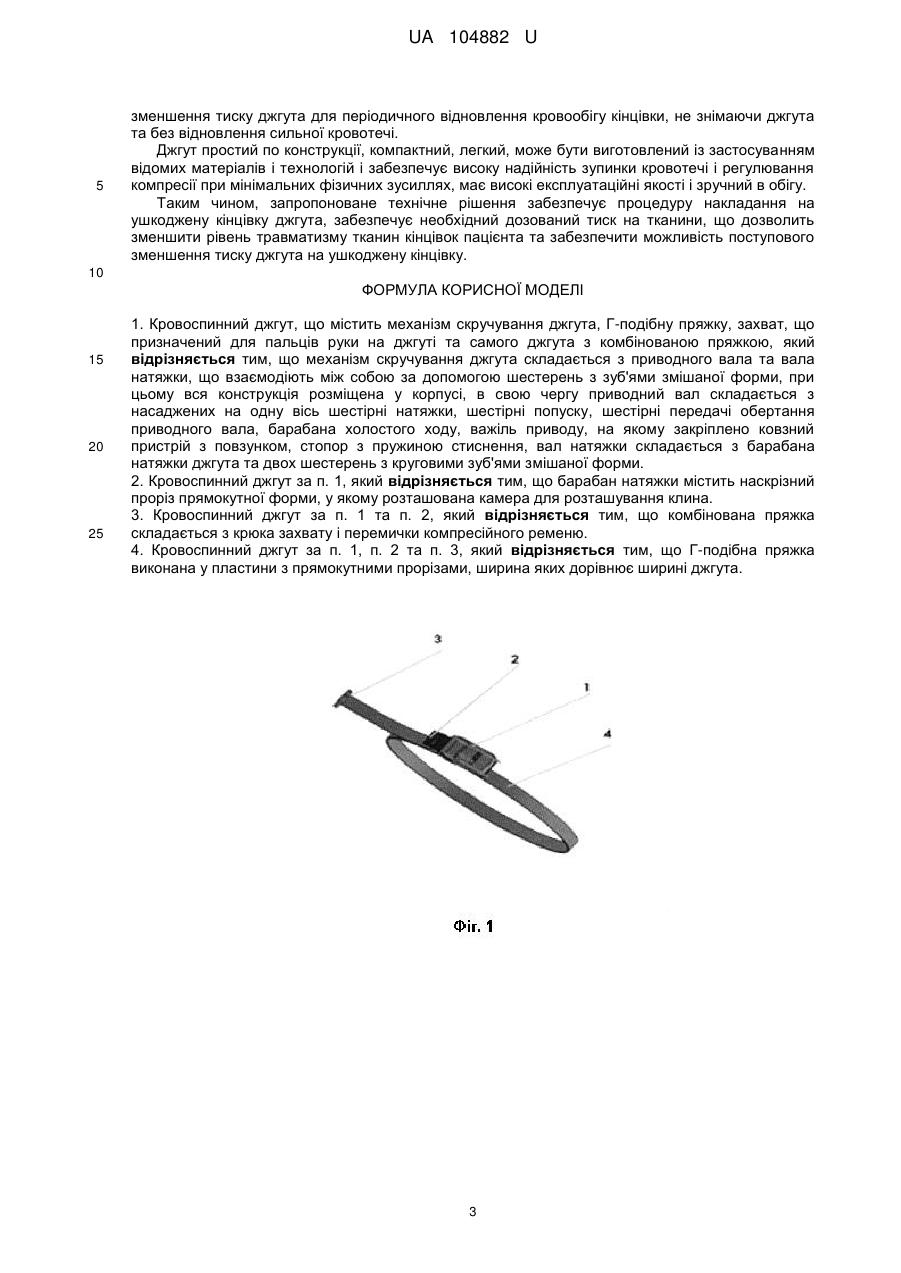

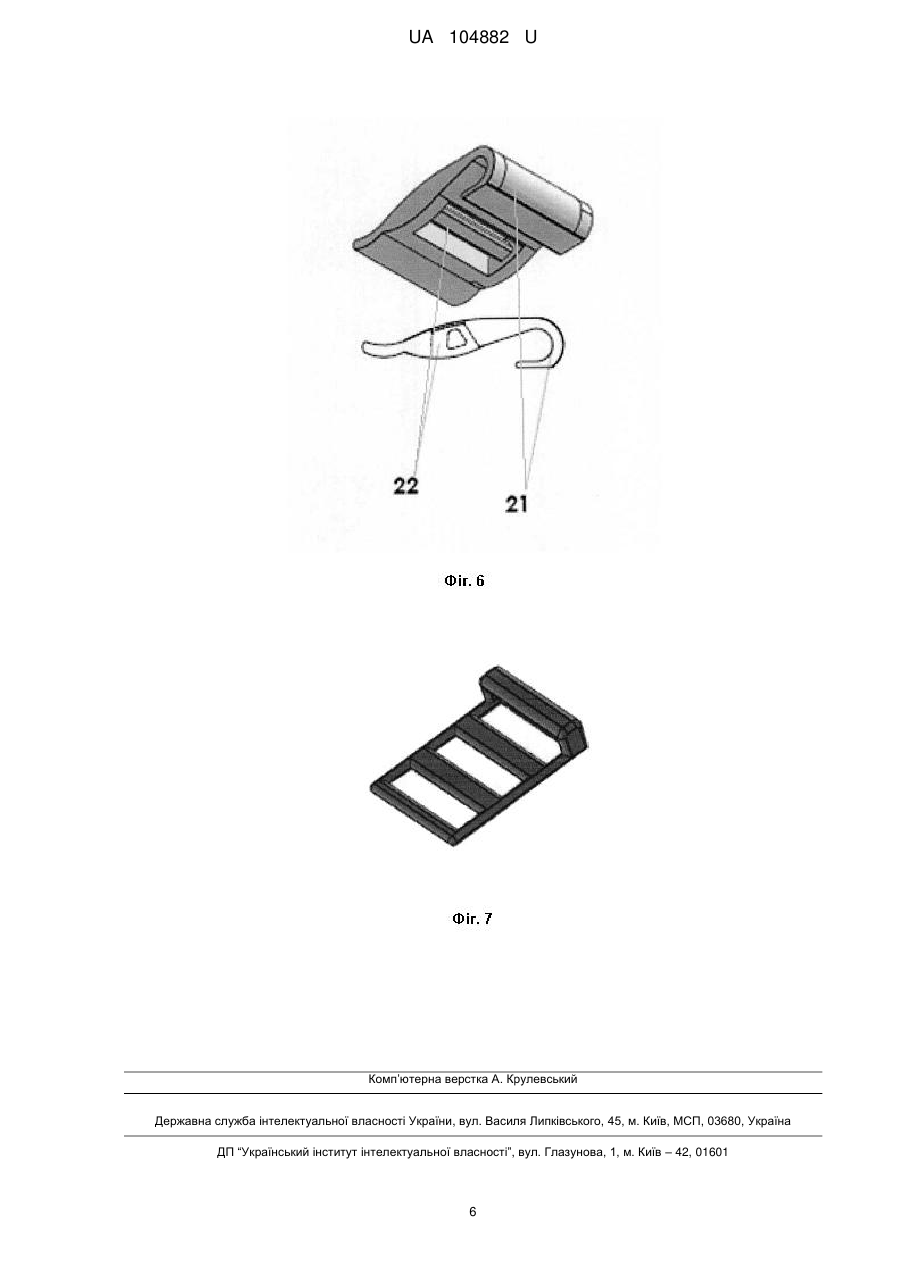

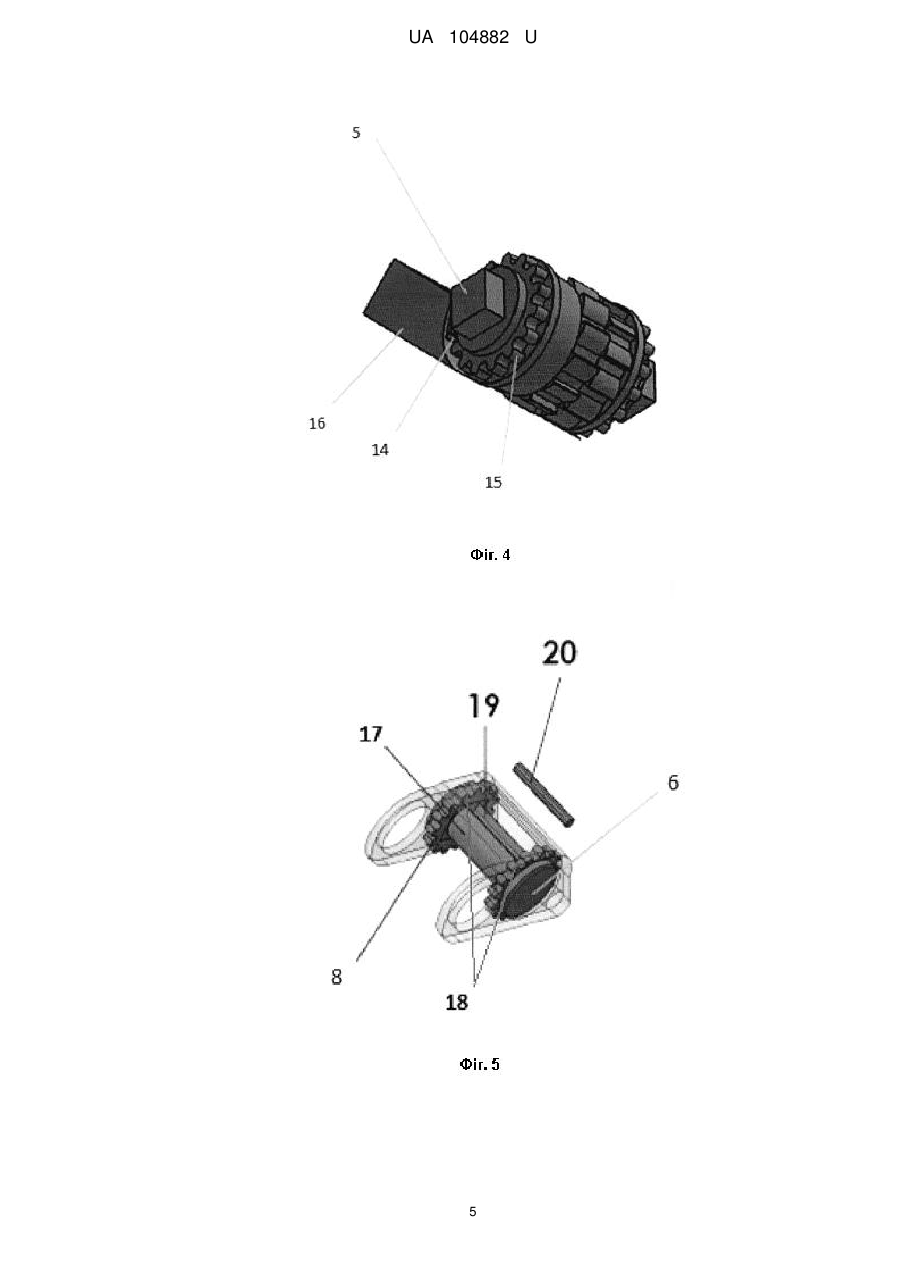

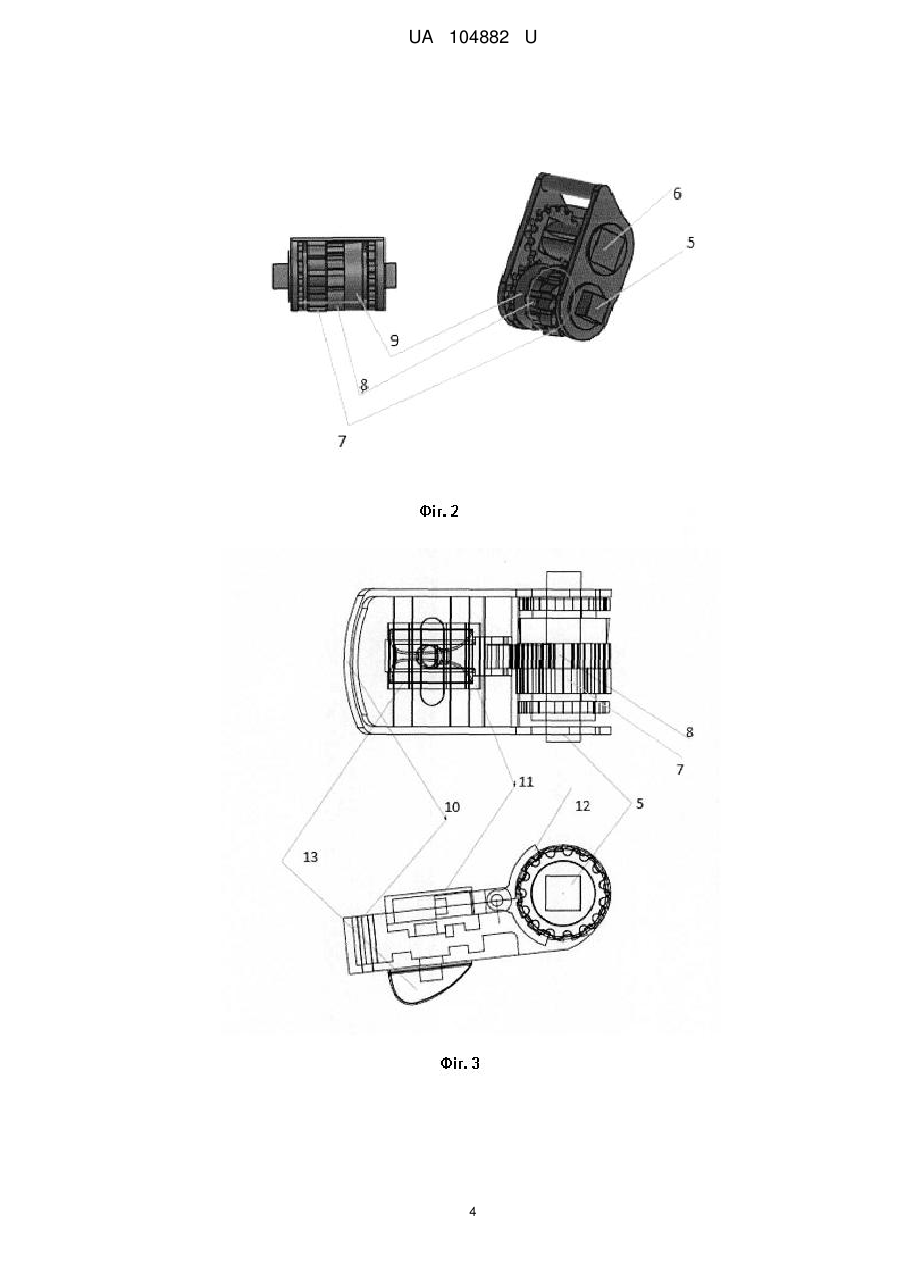

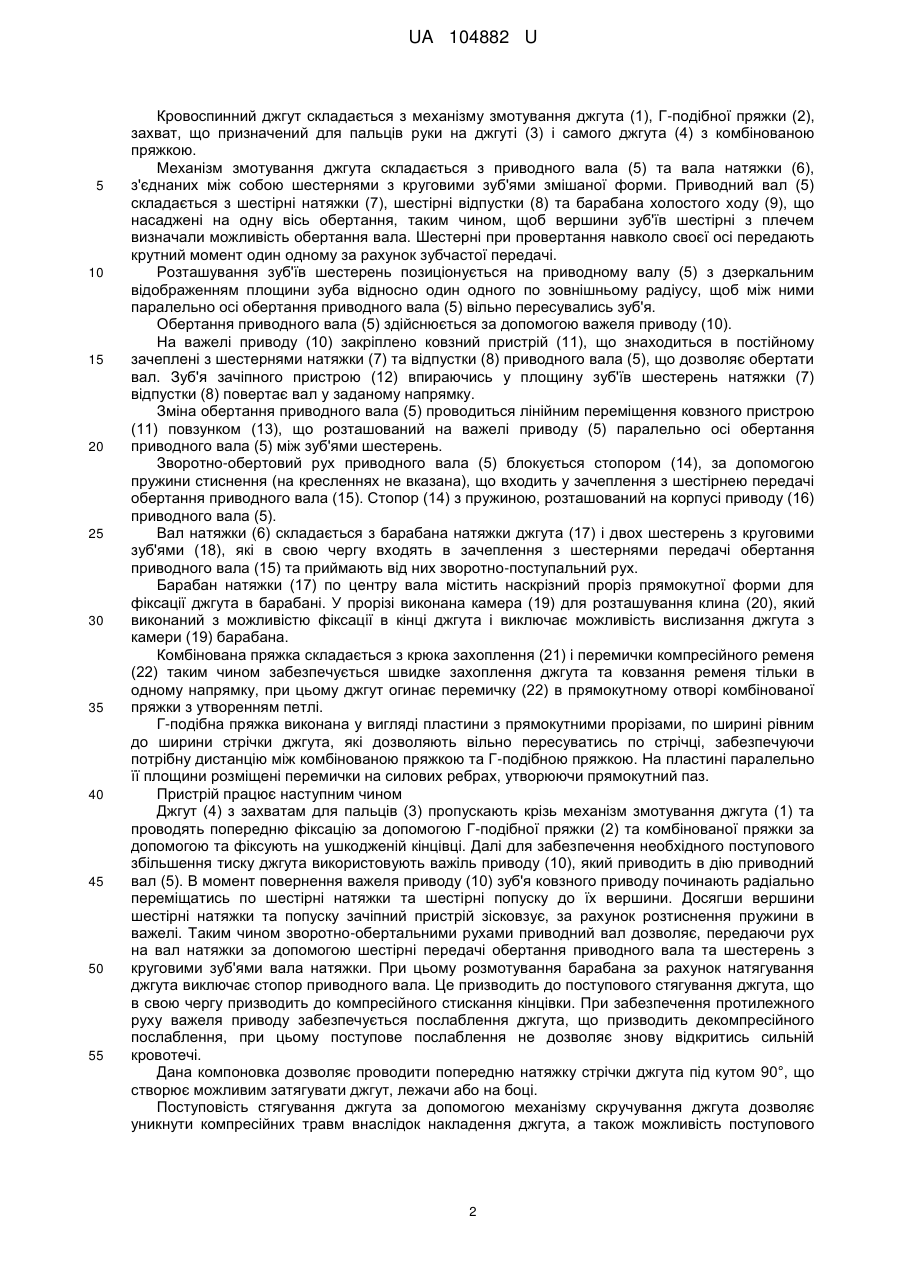

Реферат: Кровоспинний джгут, що містить механізм скручування джгута, Г-подібною пряжку, захват, що призначений для пальців руки на джгуті, та самого джгута з комбінованою пряжкою, причому механізм скручування джгута складається з приводного вала та вала натяжки, що взаємодіють між собою за допомогою шестерень з зуб'ями змішаної форми, при цьому вся конструкція розміщена у корпусі, в свою чергу приводний вал складається з насаджених на одну вісь шестірні натяжки, шестірні попуску, шестірні передачі обертання приводного вала, барабана холостого ходу, важіль приводу, на якому закріплено ковзний пристрій з повзунком, стопор з пружиною стиснення, вал натяжки складається з барабана натяжки джгута та двох шестерень з круговими зуб'ями змішаної форми. UA 104882 U (12) UA 104882 U UA 104882 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки а саме до пристрої, які призначені для тимчасової зупинки кровотечі. З рівня техніки відомий кровоспинний джгут (патент UA97709 U, A61B 17/12, дата публікації 25.03.2015 бюл. № 6 ). Кровоспинний джгут містить плоску гнучку нерозтяжну стрічку і вузол фіксації накладеного джгута, причому нерозтяжна стрічка виконана у вигляді неметалевої стрічки, один кінець якої містить засіб зведення фіксації, другий кінець містить стопорний механізм, при цьому кінці стрічки з'єднані таким чином, що утворюють петлю для накладення на кінцівку пацієнта, уздовж поверхні нерозтяжної стрічки, принаймні з одного боку виконані стопорні елементи, а вузол фіксації накладеного джгута виконаний у вигляді стрічковогвинтового механізму і вставлений в розрив нерозтяжної стрічки на деякій відстані від її кінця, на якому знаходиться стопорний механізм. Недоліком даного технічного рішення є те, що джгут не дозволяє здійснювати самостійно зупинку кровотечі швидко однією рукою з мінімальними фізичними зусиллями, а також здійснювати зупинку кровотечі з мінімальним рівнем травматизації пошкоджених кінцівок. Найбільш близьким до технічного рішення, що заявляється, є кровоспинний джгут (патент RU2531449 С1, А61В17/12, А61В17/132 ), що включає плоску нееластичну стрічку і фіксатор накладеного джгута. У порожнині плоскої 25 нееластичної стрічки паралельно один одному з зазором розташовані дві стропи. Один кінець плоскої стрічки закріплений на запірній пряжці, виконаній у вигляді рамки прямокутної форми, а інший кінець плоскої стрічки з'єднаний із запірним язичком, який спільно з пряжкою забезпечує утворення петлі для накладення її на кінцівку пацієнта. Фіксатор накладеного джгута встановлений в центрі плоскої стрічки і містить підставу, на якій закріплений індикатор часу 30 накладення джгута і розміщена котушка, в центральному отворі якої змонтований важіль, на бічній поверхні котушки фіксатора по обидві сторони від важеля виконані радіальні осі з центральними щілинними прорізами і дископодібна бічними напрямними, на обох краях основи перед котушкою і за нею виконані радіально орієнтовані щілинні прорізи, при цьому стропи плоскої стрічки послідовно протягнуті відповідно в щілинний проріз перед котушкою, в щілинний 35 проріз радіальної осі котушки і в щілинний проріз після котушки, а кінці строп закріплені в порожнині плоскої стрічки. Недоліком означеного технічного рішення є конструктивне виконання фіксуючого елемента, що не дозволяє швидко та надійно з мінімальними фізичним навантаженням забезпечити зупинку кровотечі у пацієнта та неможливість швидку установку джгута на пошкоджену кінцівку в екстремальних умовах однією людиною і здійснити самостійно зупинку кровотечі швидко однією рукою. В основу корисної моделі поставлена задача забезпечити спрощення конструкції кровоспинного джгута для забезпечення спрощення процедури його накладання на ушкоджену кінцівку, забезпечити необхідний дозований тиск на тканини, що дозволить зменшити рівень травматизму тканин кінцівок пацієнта та забезпечити можливість поступового зменшення тиску джгута на ушкоджену кінцівку. Поставлена задача вирішується тим, що запропонований кровоспинний джгут, що містить механізм скручування джгута, Г-подібної пряжки, захват, що призначений для пальців руки на джгуті та самого джгута з комбінованою пряжкою. Механізм скручування джгута складається з приводного вала та вала натяжки, що взаємодіють між собою за допомогою шестерень з зуб'ями змішаної форми, при цьому вся конструкція розміщена у корпусі. В свою чергу приводний вал складається з насаджених на одну вісь шестірні натяжки, шестірні попуску, шестірні передачі обертання приводного вала, барабана холостого ходу, важіль приводу на якому закріплено ковзний пристрій з повзунком, стопор з пружиною стиснення. Вал натяжки складається з барабана натяжки джгута та двох шестерень з круговими зуб'ями змішаної форми. Барабан натяжки, в свою чергу, містить наскрізний проріз прямокутної форми. У прорізі виконана камера для розташування клина. Комбінована пряжка складається з крюка захвату і перемички компресійного ременю. Г-подібна пряжка виконана у пластини з прямокутними прорізами, ширина яких дорівнює ширині джгута. Суть корисної моделі пояснюється на кресленнях, де представлені: Фіг. 1 - загальний вигляд кровоспинного джгута; Фіг. 2 - механізм скручування джгута; Фіг. 3 - важіль приводу з приводним валом; Фіг. 4 - приводний вал; Фіг. 5 - вал натяжки; Фіг. 6 - комбінована пряжка; Фіг. 7 - Г-подібна пряжка. 1 UA 104882 U 5 10 15 20 25 30 35 40 45 50 55 Кровоспинний джгут складається з механізму змотування джгута (1), Г-подібної пряжки (2), захват, що призначений для пальців руки на джгуті (3) і самого джгута (4) з комбінованою пряжкою. Механізм змотування джгута складається з приводного вала (5) та вала натяжки (6), з'єднаних між собою шестернями з круговими зуб'ями змішаної форми. Приводний вал (5) складається з шестірні натяжки (7), шестірні відпустки (8) та барабана холостого ходу (9), що насаджені на одну вісь обертання, таким чином, щоб вершини зуб'їв шестірні з плечем визначали можливість обертання вала. Шестерні при провертання навколо своєї осі передають крутний момент один одному за рахунок зубчастої передачі. Розташування зуб'їв шестерень позиціонується на приводному валу (5) з дзеркальним відображенням площини зуба відносно один одного по зовнішньому радіусу, щоб між ними паралельно осі обертання приводного вала (5) вільно пересувались зуб'я. Обертання приводного вала (5) здійснюється за допомогою важеля приводу (10). На важелі приводу (10) закріплено ковзний пристрій (11), що знаходиться в постійному зачеплені з шестернями натяжки (7) та відпустки (8) приводного вала (5), що дозволяє обертати вал. Зуб'я зачіпного пристрою (12) впираючись у площину зуб'їв шестерень натяжки (7) відпустки (8) повертає вал у заданому напрямку. Зміна обертання приводного вала (5) проводиться лінійним переміщення ковзного пристрою (11) повзунком (13), що розташований на важелі приводу (5) паралельно осі обертання приводного вала (5) між зуб'ями шестерень. Зворотно-обертовий рух приводного вала (5) блокується стопором (14), за допомогою пружини стиснення (на кресленнях не вказана), що входить у зачеплення з шестірнею передачі обертання приводного вала (15). Стопор (14) з пружиною, розташований на корпусі приводу (16) приводного вала (5). Вал натяжки (6) складається з барабана натяжки джгута (17) і двох шестерень з круговими зуб'ями (18), які в свою чергу входять в зачеплення з шестернями передачі обертання приводного вала (15) та приймають від них зворотно-поступальний рух. Барабан натяжки (17) по центру вала містить наскрізний проріз прямокутної форми для фіксації джгута в барабані. У прорізі виконана камера (19) для розташування клина (20), який виконаний з можливістю фіксації в кінці джгута і виключає можливість вислизання джгута з камери (19) барабана. Комбінована пряжка складається з крюка захоплення (21) і перемички компресійного ременя (22) таким чином забезпечується швидке захоплення джгута та ковзання ременя тільки в одному напрямку, при цьому джгут огинає перемичку (22) в прямокутному отворі комбінованої пряжки з утворенням петлі. Г-подібна пряжка виконана у вигляді пластини з прямокутними прорізами, по ширині рівним до ширини стрічки джгута, які дозволяють вільно пересуватись по стрічці, забезпечуючи потрібну дистанцію між комбінованою пряжкою та Г-подібною пряжкою. На пластині паралельно її площини розміщені перемички на силових ребрах, утворюючи прямокутний паз. Пристрій працює наступним чином Джгут (4) з захватам для пальців (3) пропускають крізь механізм змотування джгута (1) та проводять попередню фіксацію за допомогою Г-подібної пряжки (2) та комбінованої пряжки за допомогою та фіксують на ушкодженій кінцівці. Далі для забезпечення необхідного поступового збільшення тиску джгута використовують важіль приводу (10), який приводить в дію приводний вал (5). В момент повернення важеля приводу (10) зуб'я ковзного приводу починають радіально переміщатись по шестірні натяжки та шестірні попуску до їх вершини. Досягши вершини шестірні натяжки та попуску зачіпний пристрій зісковзує, за рахунок розтиснення пружини в важелі. Таким чином зворотно-обертальними рухами приводний вал дозволяє, передаючи рух на вал натяжки за допомогою шестірні передачі обертання приводного вала та шестерень з круговими зуб'ями вала натяжки. При цьому розмотування барабана за рахунок натягування джгута виключає стопор приводного вала. Це призводить до поступового стягування джгута, що в свою чергу призводить до компресійного стискання кінцівки. При забезпечення протилежного руху важеля приводу забезпечується послаблення джгута, що призводить декомпресійного послаблення, при цьому поступове послаблення не дозволяє знову відкритись сильній кровотечі. Дана компоновка дозволяє проводити попередню натяжку стрічки джгута під кутом 90°, що створює можливим затягувати джгут, лежачи або на боці. Поступовість стягування джгута за допомогою механізму скручування джгута дозволяє уникнути компресійних травм внаслідок накладення джгута, а також можливість поступового 2 UA 104882 U 5 зменшення тиску джгута для періодичного відновлення кровообігу кінцівки, не знімаючи джгута та без відновлення сильної кровотечі. Джгут простий по конструкції, компактний, легкий, може бути виготовлений із застосуванням відомих матеріалів і технологій і забезпечує високу надійність зупинки кровотечі і регулювання компресії при мінімальних фізичних зусиллях, має високі експлуатаційні якості і зручний в обігу. Таким чином, запропоноване технічне рішення забезпечує процедуру накладання на ушкоджену кінцівку джгута, забезпечує необхідний дозований тиск на тканини, що дозволить зменшити рівень травматизму тканин кінцівок пацієнта та забезпечити можливість поступового зменшення тиску джгута на ушкоджену кінцівку. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Кровоспинний джгут, що містить механізм скручування джгута, Г-подібну пряжку, захват, що призначений для пальців руки на джгуті та самого джгута з комбінованою пряжкою, який відрізняється тим, що механізм скручування джгута складається з приводного вала та вала натяжки, що взаємодіють між собою за допомогою шестерень з зуб'ями змішаної форми, при цьому вся конструкція розміщена у корпусі, в свою чергу приводний вал складається з насаджених на одну вісь шестірні натяжки, шестірні попуску, шестірні передачі обертання приводного вала, барабана холостого ходу, важіль приводу, на якому закріплено ковзний пристрій з повзунком, стопор з пружиною стиснення, вал натяжки складається з барабана натяжки джгута та двох шестерень з круговими зуб'ями змішаної форми. 2. Кровоспинний джгут за п. 1, який відрізняється тим, що барабан натяжки містить наскрізний проріз прямокутної форми, у якому розташована камера для розташування клина. 3. Кровоспинний джгут за п. 1 та п. 2, який відрізняється тим, що комбінована пряжка складається з крюка захвату і перемички компресійного ременю. 4. Кровоспинний джгут за п. 1, п. 2 та п. 3, який відрізняється тим, що Г-подібна пряжка виконана у пластини з прямокутними прорізами, ширина яких дорівнює ширині джгута. 3 UA 104882 U 4 UA 104882 U 5 UA 104882 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
