Пристрій для водних атракціонів

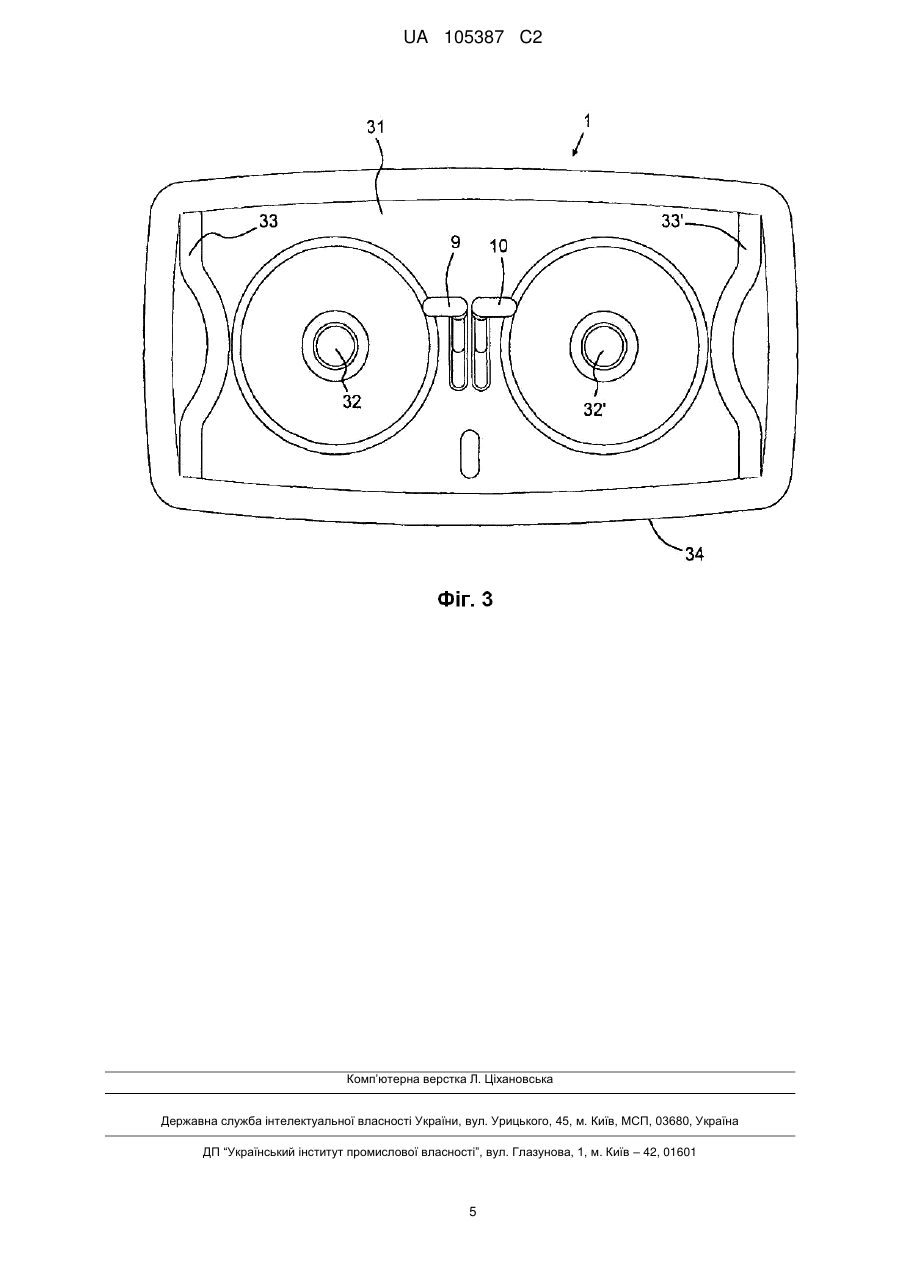

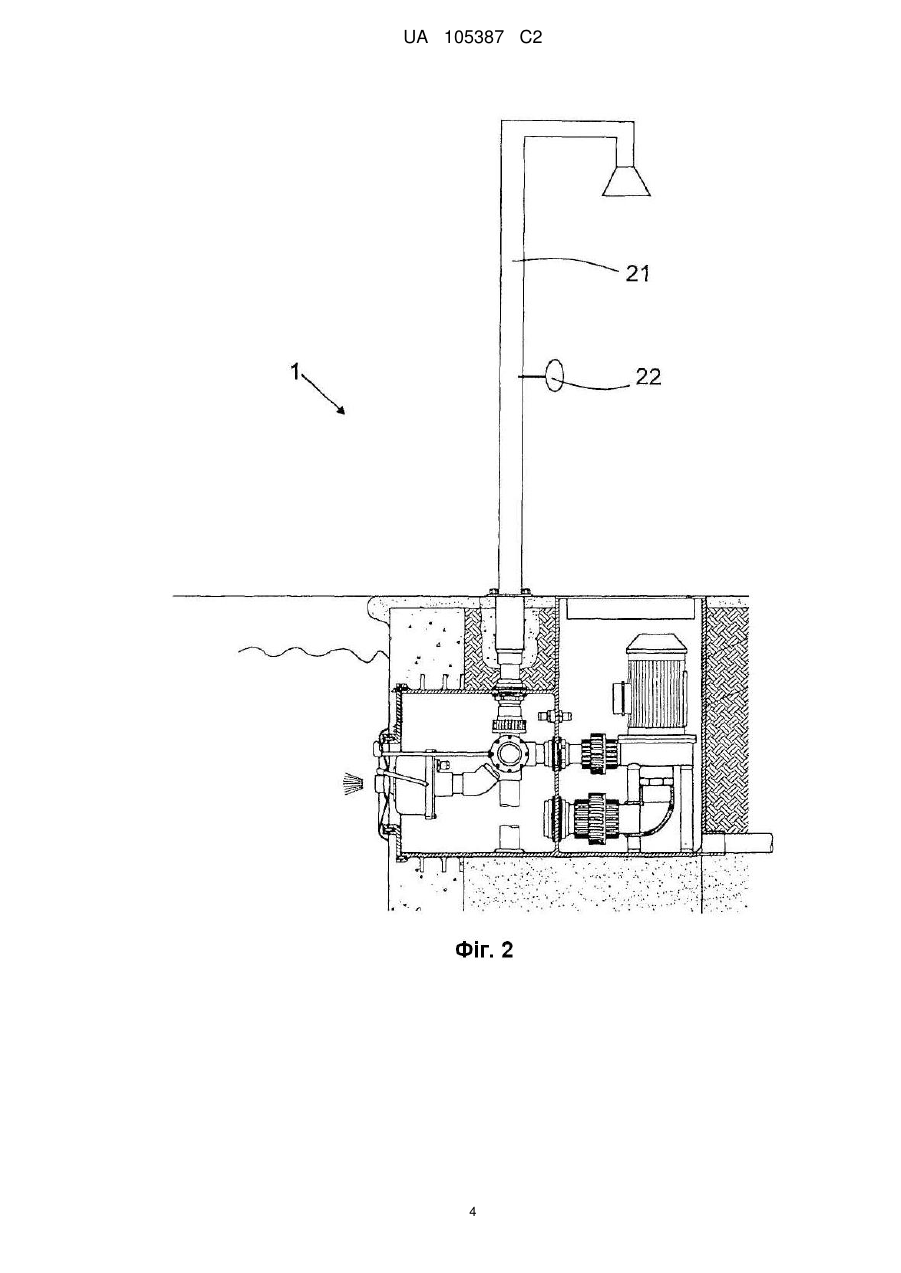

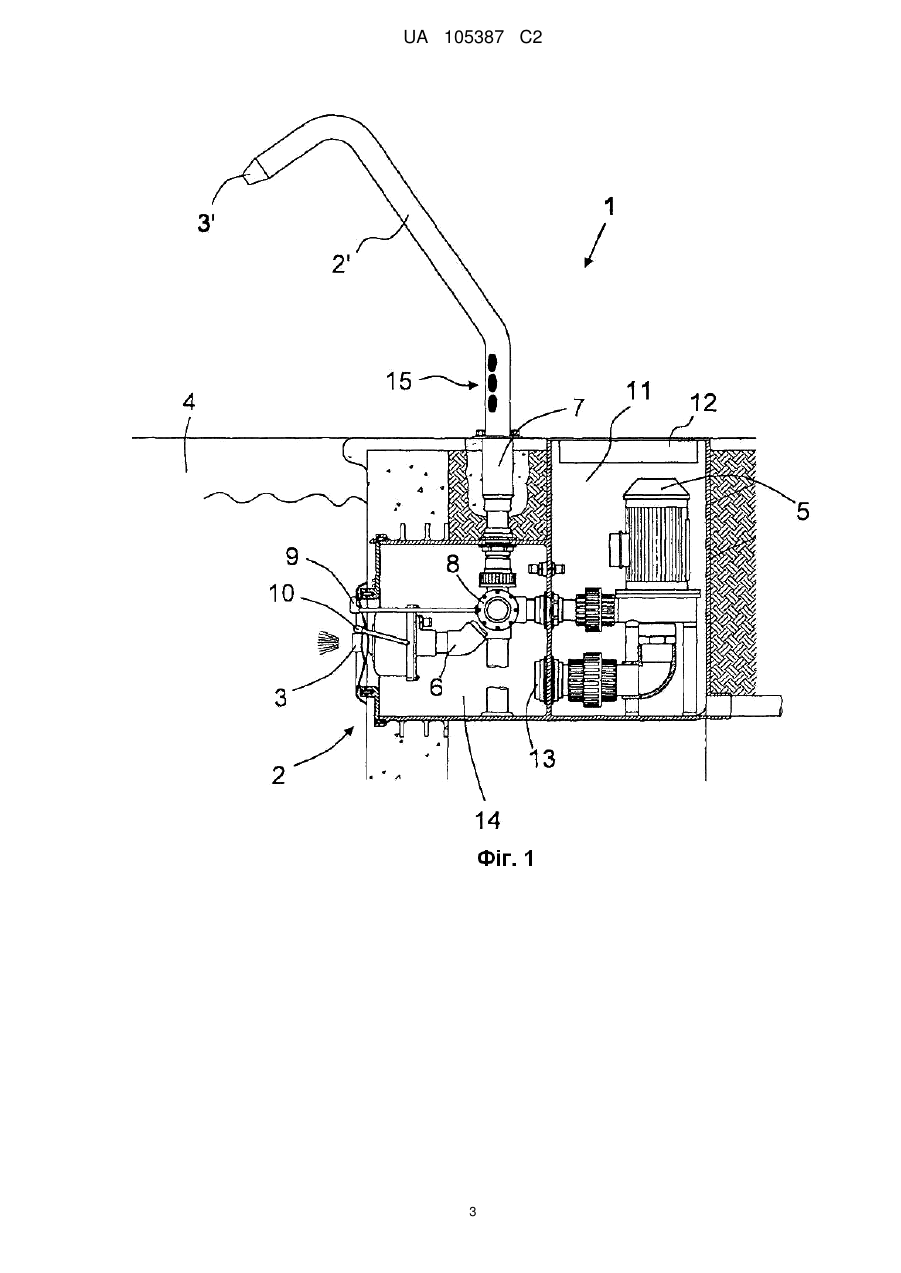

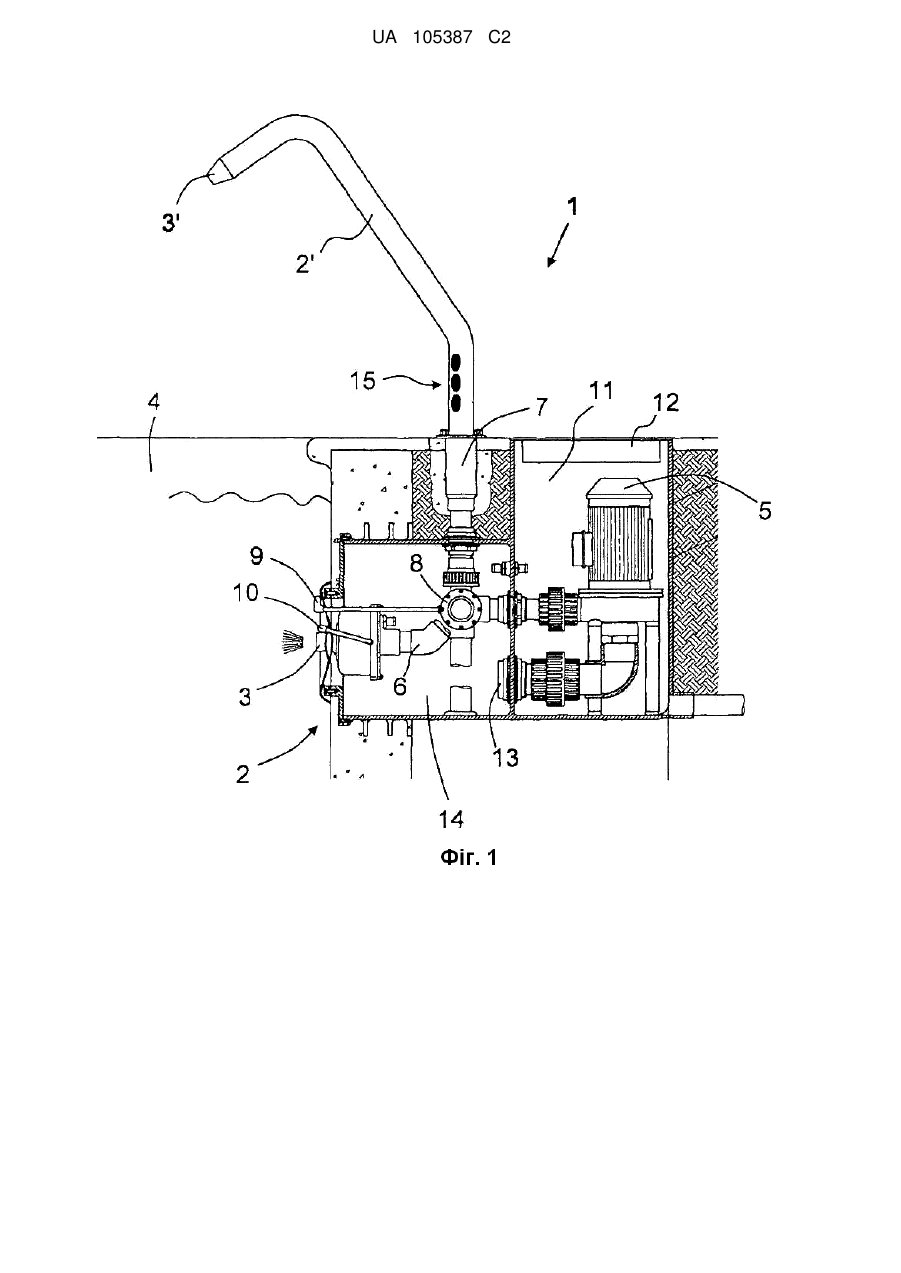

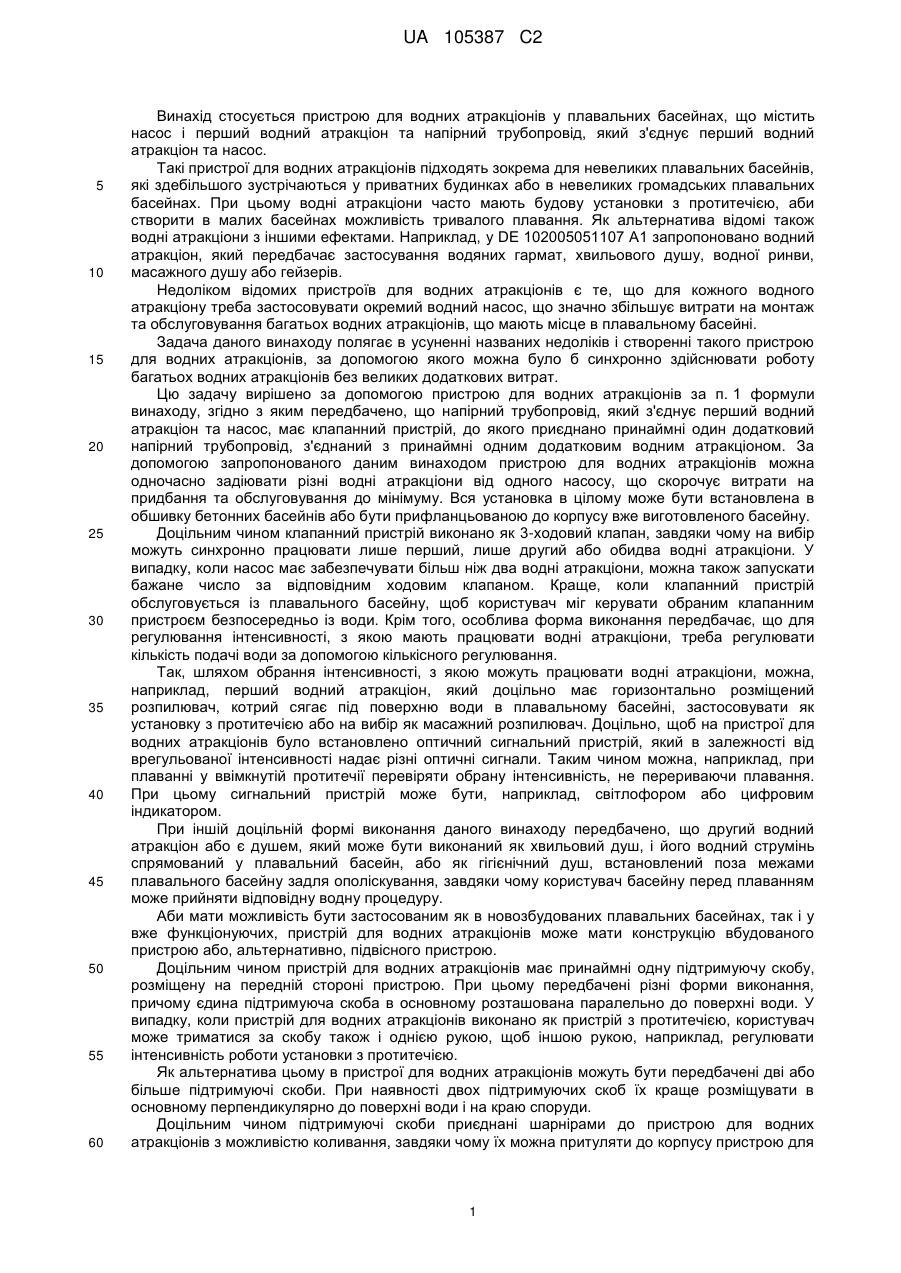

Реферат: Винахід стосується пристрою для водних атракціонів у плавальних басейнах, який має насос (5), перший водний атракціон (2, 2'), зокрема, сопло (3), встановлене нижче за водну поверхню плавального басейну, і напірний водопровід (6), що з'єднує перший водний атракціон (2, 2') з насосом (5), а також клапанний пристрій (8) з додатковим напірним водопроводом (7), при цьому додатковий напірний водопровід (7) сполучений з душем, який є а) душем (2′) з водним соплом (3'), направленим у воду плавального басейну, або б) душем (21), розміщеним поза межами плавального басейну. UA 105387 C2 (12) UA 105387 C2 UA 105387 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для водних атракціонів у плавальних басейнах, що містить насос і перший водний атракціон та напірний трубопровід, який з'єднує перший водний атракціон та насос. Такі пристрої для водних атракціонів підходять зокрема для невеликих плавальних басейнів, які здебільшого зустрічаються у приватних будинках або в невеликих громадських плавальних басейнах. При цьому водні атракціони часто мають будову установки з протитечією, аби створити в малих басейнах можливість тривалого плавання. Як альтернатива відомі також водні атракціони з іншими ефектами. Наприклад, у DE 102005051107 А1 запропоновано водний атракціон, який передбачає застосування водяних гармат, хвильового душу, водної ринви, масажного душу або гейзерів. Недоліком відомих пристроїв для водних атракціонів є те, що для кожного водного атракціону треба застосовувати окремий водний насос, що значно збільшує витрати на монтаж та обслуговування багатьох водних атракціонів, що мають місце в плавальному басейні. Задача даного винаходу полягає в усуненні названих недоліків і створенні такого пристрою для водних атракціонів, за допомогою якого можна було б синхронно здійснювати роботу багатьох водних атракціонів без великих додаткових витрат. Цю задачу вирішено за допомогою пристрою для водних атракціонів за п. 1 формули винаходу, згідно з яким передбачено, що напірний трубопровід, який з'єднує перший водний атракціон та насос, має клапанний пристрій, до якого приєднано принаймні один додатковий напірний трубопровід, з'єднаний з принаймні одним додатковим водним атракціоном. За допомогою запропонованого даним винаходом пристрою для водних атракціонів можна одночасно задіювати різні водні атракціони від одного насосу, що скорочує витрати на придбання та обслуговування до мінімуму. Вся установка в цілому може бути встановлена в обшивку бетонних басейнів або бути прифланцьованою до корпусу вже виготовленого басейну. Доцільним чином клапанний пристрій виконано як 3-ходовий клапан, завдяки чому на вибір можуть синхронно працювати лише перший, лише другий або обидва водні атракціони. У випадку, коли насос має забезпечувати більш ніж два водні атракціони, можна також запускати бажане число за відповідним ходовим клапаном. Краще, коли клапанний пристрій обслуговується із плавального басейну, щоб користувач міг керувати обраним клапанним пристроєм безпосередньо із води. Крім того, особлива форма виконання передбачає, що для регулювання інтенсивності, з якою мають працювати водні атракціони, треба регулювати кількість подачі води за допомогою кількісного регулювання. Так, шляхом обрання інтенсивності, з якою можуть працювати водні атракціони, можна, наприклад, перший водний атракціон, який доцільно має горизонтально розміщений розпилювач, котрий сягає під поверхню води в плавальному басейні, застосовувати як установку з протитечією або на вибір як масажний розпилювач. Доцільно, щоб на пристрої для водних атракціонів було встановлено оптичний сигнальний пристрій, який в залежності від врегульованої інтенсивності надає різні оптичні сигнали. Таким чином можна, наприклад, при плаванні у ввімкнутій протитечії перевіряти обрану інтенсивність, не перериваючи плавання. При цьому сигнальний пристрій може бути, наприклад, світлофором або цифровим індикатором. При іншій доцільній формі виконання даного винаходу передбачено, що другий водний атракціон або є душем, який може бути виконаний як хвильовий душ, і його водний струмінь спрямований у плавальний басейн, або як гігієнічний душ, встановлений поза межами плавального басейну задля ополіскування, завдяки чому користувач басейну перед плаванням може прийняти відповідну водну процедуру. Аби мати можливість бути застосованим як в новозбудованих плавальних басейнах, так і у вже функціонуючих, пристрій для водних атракціонів може мати конструкцію вбудованого пристрою або, альтернативно, підвісного пристрою. Доцільним чином пристрій для водних атракціонів має принаймні одну підтримуючу скобу, розміщену на передній стороні пристрою. При цьому передбачені різні форми виконання, причому єдина підтримуюча скоба в основному розташована паралельно до поверхні води. У випадку, коли пристрій для водних атракціонів виконано як пристрій з протитечією, користувач може триматися за скобу також і однією рукою, щоб іншою рукою, наприклад, регулювати інтенсивність роботи установки з протитечією. Як альтернатива цьому в пристрої для водних атракціонів можуть бути передбачені дві або більше підтримуючі скоби. При наявності двох підтримуючих скоб їх краще розміщувати в основному перпендикулярно до поверхні води і на краю споруди. Доцільним чином підтримуючі скоби приєднані шарнірами до пристрою для водних атракціонів з можливістю коливання, завдяки чому їх можна притуляти до корпусу пристрою для 1 UA 105387 C2 5 10 15 20 25 30 35 40 45 50 55 водних атракціонів. Це дозволяє також захищати плавальний басейн, інакше виступаючі скоби могли б створювати перешкоди. Краще, коли тримаючі скоби є складовою частиною пристрою для водних атракціонів і можуть відхилятися або праворуч, або ліворуч. Інші доцільні форми виконання даного винаходу та його конкретні варіанти пояснюються нижче за допомогою креслень. Пристрій 1 для водних атракціонів, зображений на фіг. 1, має два різні водні атракціони 2, 2', а саме установку 3 з протитечією та спрямований у плавальний басейн 4 хвильовий душ 3'. Водою в достатній кількості їх забезпечує насос 5. Для цього водні атракціони 2, 2' з'єднані з насосом 5 напірними трубопроводами 6, 7, причому для регулювання бажаним водним атракціоном 2, 2' встановлено 3-ходовий клапан. Ним можна керувати безпосередньо із плавального басейну 4 за допомогою перевідного важелю 9. Інтенсивність роботи установки 3 з протитечією також можна регулювати безпосередньо із басейну за допомогою перевідного важелю 10. Для зображення обраної інтенсивності на хвильовому душі 3' встановлено сигнальний пристрій 15, який в даному випадку складається із трьох світлодіодів. Зображений на фіг. 1 пристрій 1 для водних атракціонів виконано як вбудований. Для цього насос 5 встановлюють поряд з плавальним басейном 4 у порожнині 11, закритій кришкою 12. Ця порожнина 11 за допомогою напірних трубопроводів 6 та впускного трубопроводу 13 з'єднана з іншою порожниною 14, де розташовано 3-ходовий клапан 8. Загалом всі деталі, які потребують обслуговування, розміщені з можливістю легкого доступу. Як водні атракціони в рамках даного винаходу передбачені не лише установки з протитечією або хвильові душі, але й гігієнічні душі, водні гриби тощо. Наприклад, фіг. 2 зображує пристрій 1 для водних атракціонів з гігієнічним душем 21, призначеним для обмивання поряд з басейном. Для вмикання гігієнічного душу 21 на ньому передбачено відповідний вентиль 22. На фіг. 3 зображено передню сторону 31 пристрою 1 для водних атракціонів з розпилювачами 32, 32' установки 3 з протитечією. На корпусі 34 пристрою 1 встановлені дві підтримуючі скоби 33, 33', за які користувач може триматися при перестановці перевідних важелів 9, 10. Підтримуючі скоби 33, 33' можуть прихилятися до корпусу 34 за допомогою (не зображеного) шарніру. ФОРМУЛА ВИНАХОДУ 1. Пристрій для водних атракціонів у плавальних басейнах, який містить насос (5), перший водний атракціон (2, 2'), зокрема сопло (3), встановлене нижче за водну поверхню плавального басейну, і напірний водопровід (6), що з'єднує перший водний атракціон (2, 2') з насосом (5), а також клапанний пристрій (8) з додатковим напірним водопроводом (7), який відрізняється тим, що додатковий напірний водопровід (7) сполучений з душем, який є а) душем (2’) з водним соплом (3'), направленим у воду плавального басейну, або б) душем (21), розміщеним поза межами плавального басейну. 2. Пристрій для водних атракціонів за п. 1, який відрізняється тим, що клапанний пристрій (8) є 3-ходовим клапаном, виконаний з можливістю приведення в дію на вибір лише першого водного атракціону, лише другого водного атракціону або обох водних атракціонів (2, 2'). 3. Пристрій для водних атракціонів за одним із пп. 1 або 2, який відрізняється тим, що містить регулятор подачі води, внаслідок чого водні атракціони можуть працювати з різною інтенсивністю. 4. Пристрій для водних атракціонів за одним із пп. 1-3, який відрізняється тим, що перший пристрій (2, 2') для водних атракціонів є горизонтально розміщеним соплом (3), встановленим під поверхнею води в плавальному басейні (4) і використовуваним залежно від інтенсивності як установка з протитечією або як масажне сопло. 5. Пристрій для водних атракціонів за одним із пп. 1-4, який відрізняється тим, що має оптичний сигнальний пристрій (15), виконаний з можливістю формування різних оптичних сигналів залежно від встановленої кількості витраченої води. 6. Пристрій для водних атракціонів за одним із пп. 1-5, який відрізняється тим, що він має форму вбудованого пристрою або підвісного пристрою. 7. Пристрій для водних атракціонів за одним із пп. 1-6, який відрізняється тим, що містить принаймні одну підтримуючу скобу (33, 33'), розміщену доцільним чином на передній стороні пристрою (2) для водних атракціонів. 8. Пристрій для водних атракціонів за п. 7, який відрізняється тим, що підтримуюча скоба (33, 33') шарнірно приєднана до пристрою (2) для водних атракціонів з можливістю обертання. 2 UA 105387 C2 3 UA 105387 C2 4 UA 105387 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
