Система підземного зберігання твердих побутових відходів

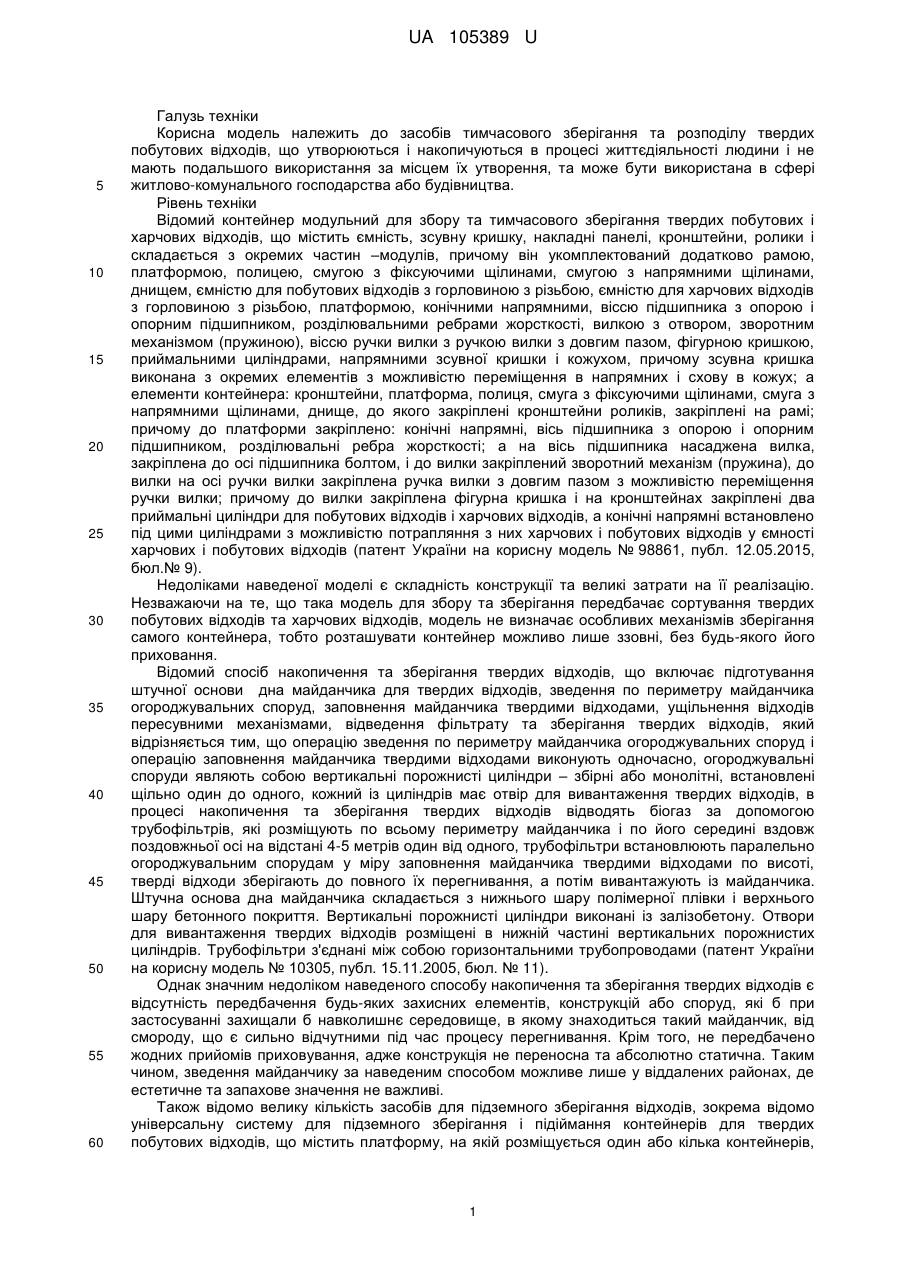

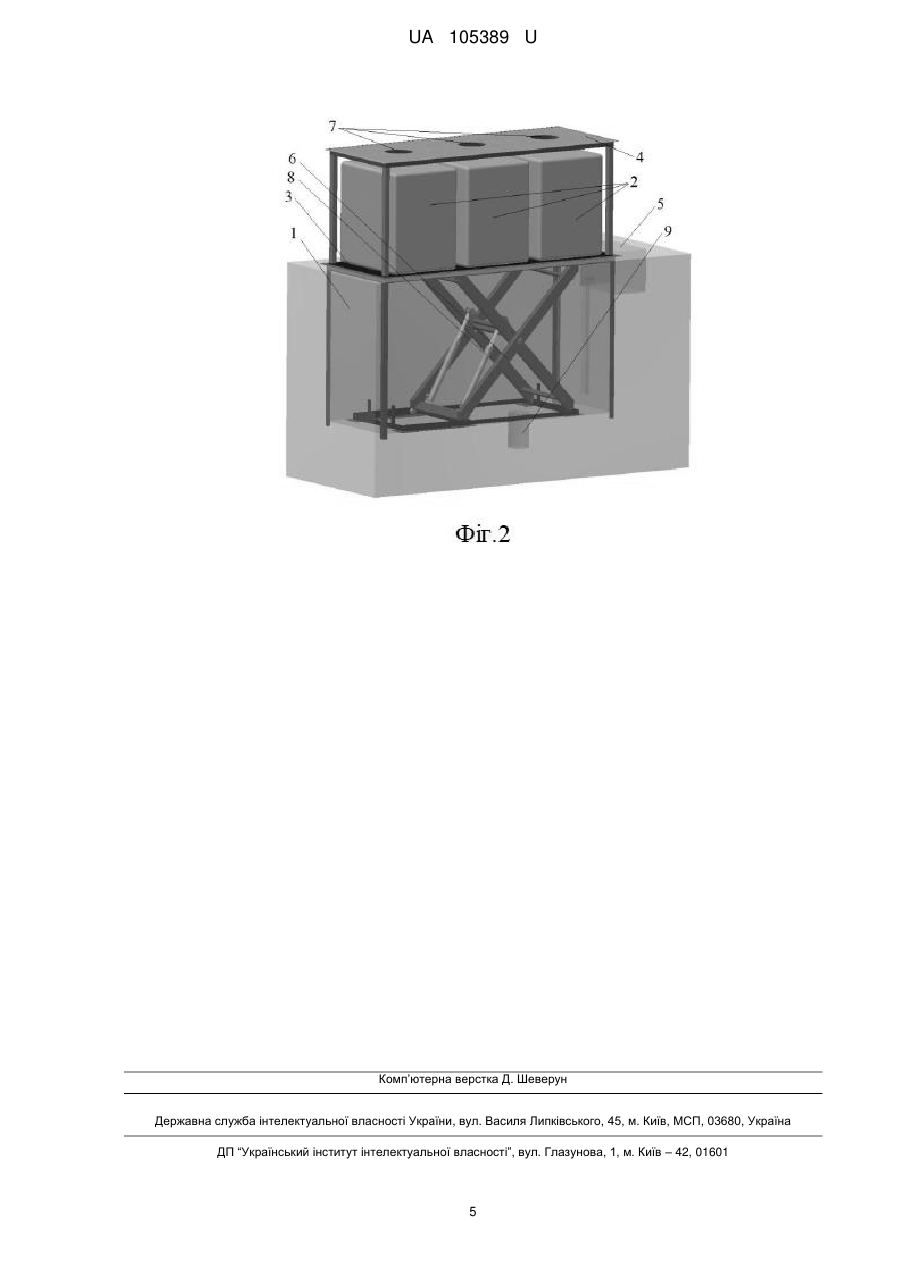

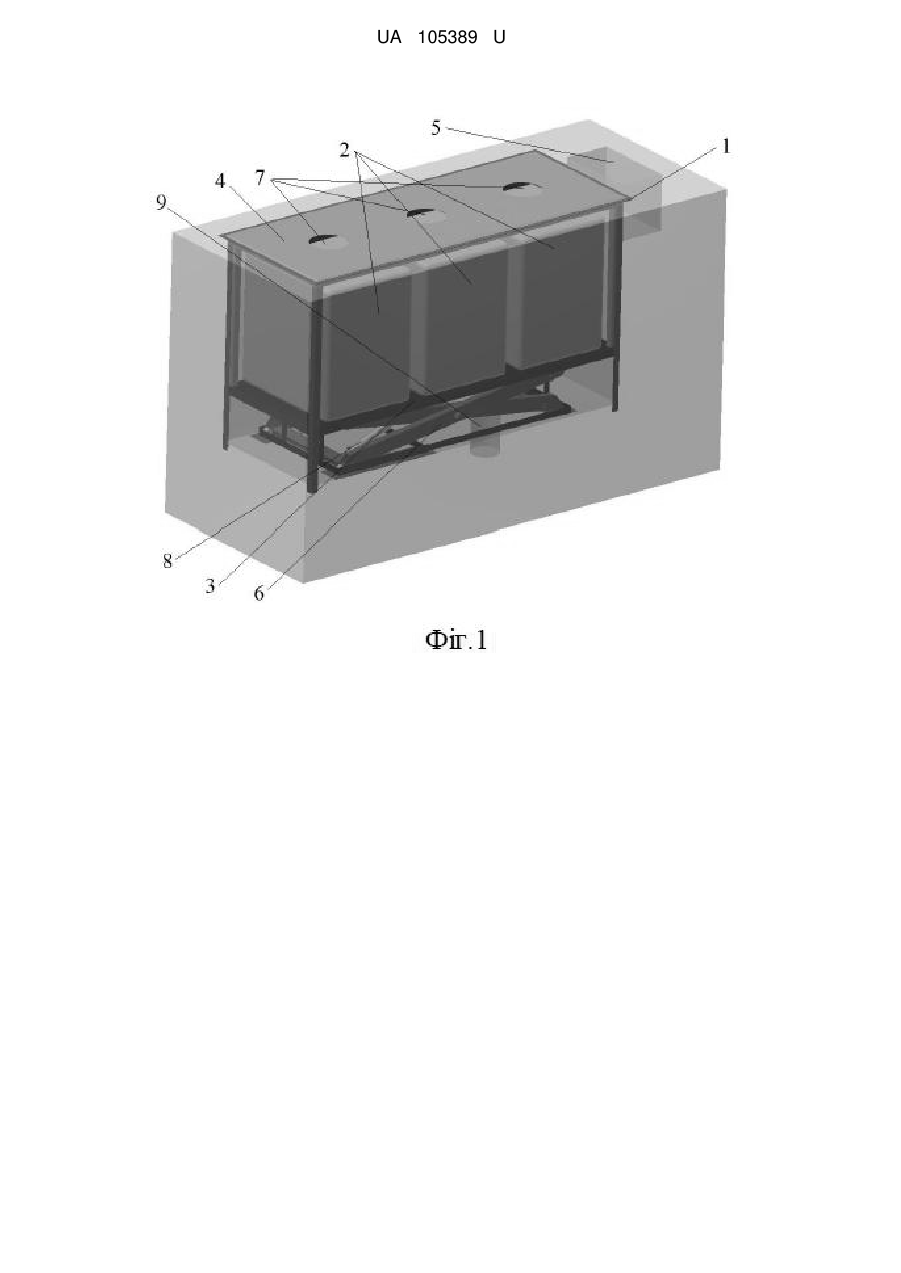

Реферат: Система підземного зберігання твердих побутових відходів складається з бункера, баків для сміття та системи підйому/опускання, яка включає в себе базову платформу, верхню платформу, блок гідростанції з пристроєм для керування системою, механізм підйому/опускання, колони приймача, гідроциліндри. Як механізм підйому/опускання використовується важільний підйомник ножичного типу. UA 105389 U (12) UA 105389 U UA 105389 U 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Корисна модель належить до засобів тимчасового зберігання та розподілу твердих побутових відходів, що утворюються і накопичуються в процесі життєдіяльності людини і не мають подальшого використання за місцем їх утворення, та може бути використана в сфері житлово-комунального господарства або будівництва. Рівень техніки Відомий контейнер модульний для збору та тимчасового зберігання твердих побутових і харчових відходів, що містить ємність, зсувну кришку, накладні панелі, кронштейни, ролики і складається з окремих частин –модулів, причому він укомплектований додатково рамою, платформою, полицею, смугою з фіксуючими щілинами, смугою з напрямними щілинами, днищем, ємністю для побутових відходів з горловиною з різьбою, ємністю для харчових відходів з горловиною з різьбою, платформою, конічними напрямними, віссю підшипника з опорою і опорним підшипником, розділювальними ребрами жорсткості, вилкою з отвором, зворотним механізмом (пружиною), віссю ручки вилки з ручкою вилки з довгим пазом, фігурною кришкою, приймальними циліндрами, напрямними зсувної кришки і кожухом, причому зсувна кришка виконана з окремих елементів з можливістю переміщення в напрямних і схову в кожух; а елементи контейнера: кронштейни, платформа, полиця, смуга з фіксуючими щілинами, смуга з напрямними щілинами, днище, до якого закріплені кронштейни роликів, закріплені на рамі; причому до платформи закріплено: конічні напрямні, вісь підшипника з опорою і опорним підшипником, розділювальні ребра жорсткості; а на вісь підшипника насаджена вилка, закріплена до осі підшипника болтом, і до вилки закріплений зворотний механізм (пружина), до вилки на осі ручки вилки закріплена ручка вилки з довгим пазом з можливістю переміщення ручки вилки; причому до вилки закріплена фігурна кришка і на кронштейнах закріплені два приймальні циліндри для побутових відходів і харчових відходів, а конічні напрямні встановлено під цими циліндрами з можливістю потрапляння з них харчових і побутових відходів у ємності харчових і побутових відходів (патент України на корисну модель № 98861, публ. 12.05.2015, бюл.№ 9). Недоліками наведеної моделі є складність конструкції та великі затрати на її реалізацію. Незважаючи на те, що така модель для збору та зберігання передбачає сортування твердих побутових відходів та харчових відходів, модель не визначає особливих механізмів зберігання самого контейнера, тобто розташувати контейнер можливо лише ззовні, без будь-якого його приховання. Відомий спосіб накопичення та зберігання твердих відходів, що включає підготування штучної основи дна майданчика для твердих відходів, зведення по периметру майданчика огороджувальних споруд, заповнення майданчика твердими відходами, ущільнення відходів пересувними механізмами, відведення фільтрату та зберігання твердих відходів, який відрізняється тим, що операцію зведення по периметру майданчика огороджувальних споруд і операцію заповнення майданчика твердими відходами виконують одночасно, огороджувальні споруди являють собою вертикальні порожнисті циліндри – збірні або монолітні, встановлені щільно один до одного, кожний із циліндрів має отвір для вивантаження твердих відходів, в процесі накопичення та зберігання твердих відходів відводять біогаз за допомогою трубофільтрів, які розміщують по всьому периметру майданчика і по його середині вздовж поздовжньої осі на відстані 4-5 метрів один від одного, трубофільтри встановлюють паралельно огороджувальним спорудам у міру заповнення майданчика твердими відходами по висоті, тверді відходи зберігають до повного їх перегнивання, а потім вивантажують із майданчика. Штучна основа дна майданчика складається з нижнього шару полімерної плівки і верхнього шару бетонного покриття. Вертикальні порожнисті циліндри виконані із залізобетону. Отвори для вивантаження твердих відходів розміщені в нижній частині вертикальних порожнистих циліндрів. Трубофільтри з'єднані між собою горизонтальними трубопроводами (патент України на корисну модель № 10305, публ. 15.11.2005, бюл. № 11). Однак значним недоліком наведеного способу накопичення та зберігання твердих відходів є відсутність передбачення будь-яких захисних елементів, конструкцій або споруд, які б при застосуванні захищали б навколишнє середовище, в якому знаходиться такий майданчик, від смороду, що є сильно відчутними під час процесу перегнивання. Крім того, не передбачено жодних прийомів приховування, адже конструкція не переносна та абсолютно статична. Таким чином, зведення майданчику за наведеним способом можливе лише у віддалених районах, де естетичне та запахове значення не важливі. Також відомо велику кількість засобів для підземного зберігання відходів, зокрема відомо універсальну систему для підземного зберігання і підіймання контейнерів для твердих побутових відходів, що містить платформу, на якій розміщується один або кілька контейнерів, 1 UA 105389 U 5 10 15 20 25 30 35 40 45 50 55 яка оснащена гідравлічним приводом для підйому і опускання, та вирівнюється відповідно до навколишньої вуличного нахилу на рівні поверхні за рахунок використання стійок, прикріплених до регульованої поверхні і опорної конструкції (US 20080203097 A1, дата публікації 28.08.2008 року). Проте, такий підйомний пристрій використовує вертикальні гідравлічні циліндри, які потребують окремого влаштування та обслуговування. При виході з ладу хоча об одного з чотирьох підйомних механізмів, робота такого пристрої буде вже неможливою. Найближчим аналогом вибрано конструкцію, розроблену компанією Villiger Entsorgungssysteme mit Zukunft, що була винайдена та поставлена на промислове виробництво у Швейцарії. Розроблена система була однією з перших подібних систем у Європейському Союзі і являє собою підземний колектор для відходів з платформою, на якій розміщено контейнер для відходів, з підйомним пристроєм з кабелями і роликами, де платформу може бути піднято до рівня землі та яка має плоску прямокутну раму, в кутах якою прикріплено один кінець кабелю, а підйомний пристрій містить паралельні пневматичні або гідравлічні механізми (ЕР 2316754 А1, дата публікації 04.04.2011 року). Проте така система зберігання відходів має чимало значних вад. У випадку виходу з ладу гідроциліндрів проведення ремонтних робіт можливе лише шляхом підняття системи із бункера. Так як елементи та вузли виконані із дорогої нержавіючої сталі, установка та експлуатація конструкції в країнах СНД та в Україні зокрема стають надзвичайно дорогими, а крім того їх велика кількість ускладнює сервісно-ремонтні роботи. Важливим є і те, що перевантаження однієї зі сторін платформи може призвести до нерівномірної роботи підйомних механізмів та, відповідно, до порушення експлуатаційних характеристик. Суть корисної моделі В основу корисної моделі поставлено задачу усунення зазначених вище недоліків та створення способу тимчасового зберігання та розподілу твердих побутових відходів, що забезпечить його максимально зручне використання та можливість експлуатації у сфері житлово-комунального господарства та будівництва. Поставлена задача вирішується тим, що заявлено систему підземного зберігання твердих побутових відходів, що складається з бункера, баків для сміття та системи підйому/опускання, яка включає в себе базову платформу, верхню платформу, блок гідростанції з пристроєм для керування системою, механізм підйому/опускання, колони приймача, гідроциліндри, яка відрізняється тим, що як механізм підйому/опускання використовується важільний підйомник ножичного типу з системою важелів та гідравлічним або пневматичним приводом. Система підземного зберігання твердих побутових відходів може також містити додаткові пристрої, призначені для обмеження максимальної висоти підйому, забезпечення захисту двигуна і плавності зупинки, регулювання швидкості руху платформи, виконання аварійної зупинки/опускання/підіймання. Система підземного зберігання твердих побутових відходів може також містити паралельні гідроциліндри малого діаметра для підйому верхньої платформи у вертикальне положення. Новим в заявленій корисній моделі є використання важільного підйомника ножичного типу, який забезпечує неможливість перекосу горизонтальної осі базової та верхньої платформ через перевантаження одного із баків для сміття. Крім того, введення у конструкцію підйомника саме ножичного типу дає можливість зменшити вартість системи у порівнянні з іншими схожими способами зберігання твердих побутових відходів більше ніж у 5 разів. Крім того, вузли та елементи у заявленій конструкції зведено до оптимально необхідної кількості, що забезпечує стабільне функціонування системи та у разі потреби забезпечить спрощений доступ для проведення ремонтних робіт. Для таких вузлів та елементів передбачено використання сплавів чорної металургії, що менше піддаються корозії та значно здешевлюють вартість системи в цілому та ціну для кінцевого споживача. Перелік креслень Фіг. 1 – система підземного зберігання твердих побутових відходів в положенні під поверхнею землі. Фіг. 2 – система підземного зберігання твердих побутових відходів в положенні над поверхнею землі. Детальний опис Система підземного зберігання твердих побутових відходів складається з бункера 1, баків для сміття 2 та системи підйому/опускання, яка включає в себе базову платформу 3, верхню платформу 4, гідростанцію з блоком керування системою 5, механізм підйому/опускання ножичного типу 6, колони приймача 7, гідроциліндри 8. 2 UA 105389 U 5 10 15 20 25 30 35 40 45 50 55 60 Бункер може бути оснащено дренажним колодязем 9 або іншою системою закритого дренажу, що призначені для прочищення дренажної системи, спостереження за її роботою та можуть використовуватися як водоприймач при осушенні території. Базова платформа призначена для розміщення баків для відходів. На ній розміщено декілька парних направляючих для маніпуляцій зі сміттєвими баками. Платформа може передбачати наявність поздовжньо-поперечних ребер, за допомогою яких можна зменшити масу платформи та забезпечити її міцність та несучу здатність. Верхня платформа захищає сміттєві баки та систему від різного роду атмосферних впливів, а також від механічних пошкоджень. Для збільшення зчеплення взуття з платформою покриття верхньої платформи може виготовлятися з високоякісного алюмінієвого прокатного листа з рифленою поверхнею. Верхня платформа також може бути оснащена паралельними гідроциліндрами для її підйому у вертикальне положення. Таке відкривання платформи дозволить надати швидкий доступ до бункера у випадку аварії гідростанції та оперативно провести ремонт системи. Механізм підйому/опускання представляє собою систему важелів з гідравлічним або пневматичним приводом. Механізм кріпиться до закладних деталей, які в свою чергу приварюються до арматурного каркаса в бункері. Робочий процес наступний. Оператор або інший кваліфікований працівник виймає з блока гідростанції пристрій керування системою. Пристрій передбачає по меншій мірі виконання трьох функцій: - підйом платформи на задану висоту; - опускання платформи в бункер на задану глибину; - аварійна кнопка зупинки процесу підіймання/опускання. Після надходження з пристрою керування сигналу про початок підйому, включається привід механізму підйому/опускання, що розпрямляє важелі ножичного типу та підіймає базову платформу з баками для сміття на поверхню. Після цього оператор знімає з блокування нижні колеса бака для сміття та послідовно витягає кожен із них на робочу площадку. В цей час платформа залишається нерухомою на випадок потрапляння на нижню платформу людини (що у випадку несанкціонованого опускання системи може призвести до тяжких фізичних пошкоджень). Після вивантаження твердих побутових відходів із бака, оператор послідовно закочує на нижню платформу баки та блокує їх колеса. Після цього, оператор з пристрою керування надсилає сигнал про початок опускання базової платформи, який включає привід механізму підйому/опускання, що згортає важелі ножичного типу та опускає базову платформу з баками для сміття під поверхню землі. Після повного опускання системи в бункер, верхня платформа щільно закриває бункер зверху. Закритість системи від атмосферних впливів та неможливість доступу до твердих побутових відходів покращують екологічну ситуацію у прибудинковій території, що дозволяє використовувати таку систему у сфері житлово-комунального господарства та будівництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система підземного зберігання твердих побутових відходів, що складається з бункера, баків для сміття та системи підйому/опускання, яка включає в себе базову платформу, верхню платформу, блок гідростанції з пристроєм для керування системою, механізм підйому/опускання, колони приймача, гідроциліндри, яка відрізняється тим, що як механізм підйому/опускання використовується важільний підйомник ножичного типу. 2. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що оснащена паралельними гідроциліндрами малого діаметра для підйому верхньої платформи у вертикальне положення. 3. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що підйомник ножичного типу оснащено системою важелів та гідравлічним або пневматичним приводом. 4. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що містить пристрої для обмеження максимальної висоти підйому. 5. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що містить пристрої для забезпечення захисту двигуна і плавності зупинки. 6. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що містить пристрої для регулювання швидкості руху платформи. 7. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що містить пристрої для виконання аварійної зупинки/опускання/підіймання. 3 UA 105389 U 5 8. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що вузли та елементи виконані зі сплавів чорної металургії. 9. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що покриття верхньої платформи виготовляється з алюмінієвого листа з рифленою поверхнею. 10. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що всередині базової платформи передбачені поздовжньо-поперечні ребра жорсткості. 11. Система підземного зберігання твердих побутових відходів за п. 1, яка відрізняється тим, що важільний механізм кріпиться до закладних деталей, приварених до арматурного каркаса. UA 105389 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
