Контейнер модульний для збору тимчасового зберігання твердих побутових і харчових відходів
Формула / Реферат

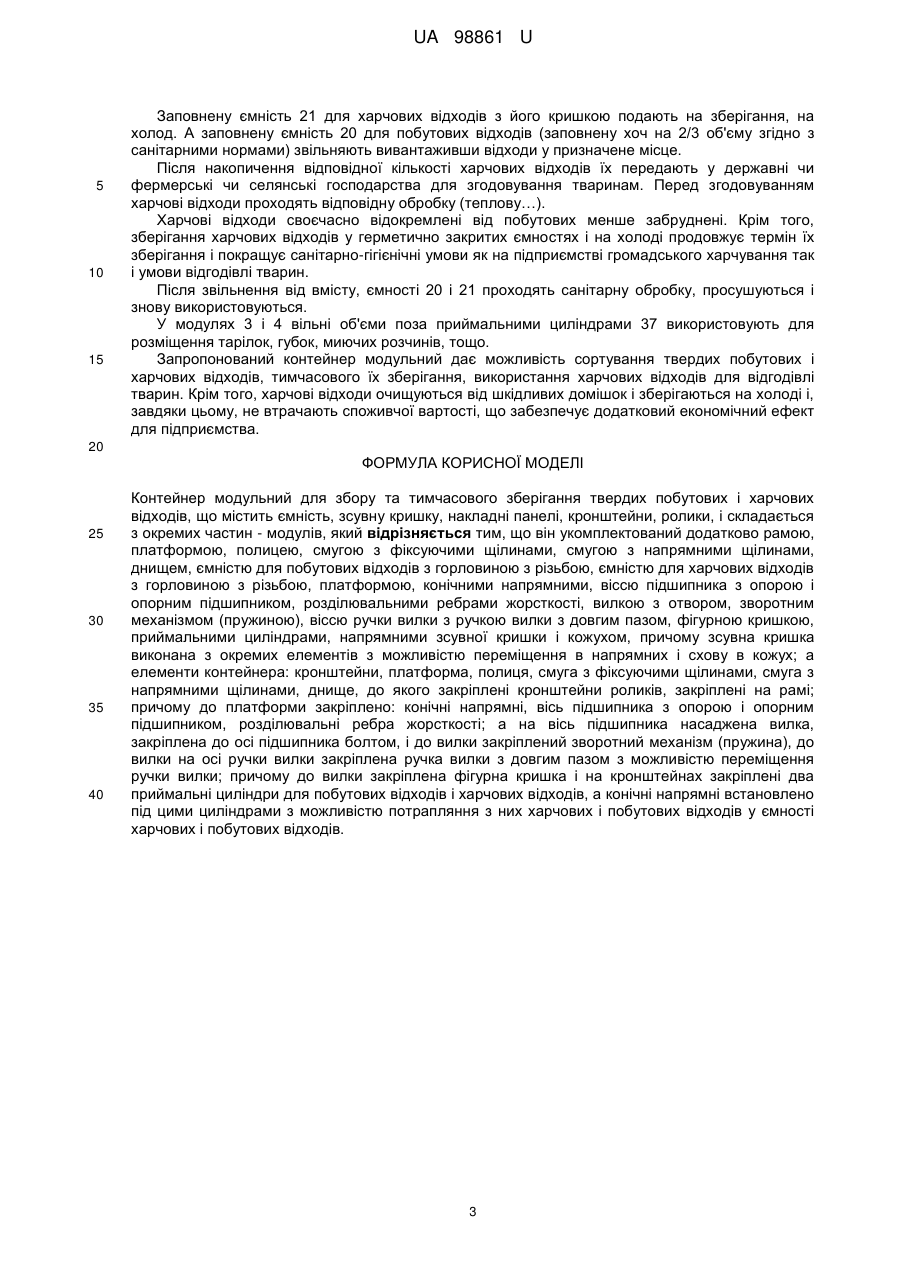

Контейнер модульний для збору та тимчасового зберігання твердих побутових і харчових відходів, що містить ємність, зсувну кришку, накладні панелі, кронштейни, ролики, і складається з окремих частин - модулів, який відрізняється тим, що він укомплектований додатково рамою, платформою, полицею, смугою з фіксуючими щілинами, смугою з напрямними щілинами, днищем, ємністю для побутових відходів з горловиною з різьбою, ємністю для харчових відходів з горловиною з різьбою, платформою, конічними напрямними, віссю підшипника з опорою і опорним підшипником, розділювальними ребрами жорсткості, вилкою з отвором, зворотним механізмом (пружиною), віссю ручки вилки з ручкою вилки з довгим пазом, фігурною кришкою, приймальними циліндрами, напрямними зсувної кришки і кожухом, причому зсувна кришка виконана з окремих елементів з можливістю переміщення в напрямних і схову в кожух; а елементи контейнера: кронштейни, платформа, полиця, смуга з фіксуючими щілинами, смуга з напрямними щілинами, днище, до якого закріплені кронштейни роликів, закріплені на рамі; причому до платформи закріплено: конічні напрямні, вісь підшипника з опорою і опорним підшипником, розділювальні ребра жорсткості; а на вісь підшипника насаджена вилка, закріплена до осі підшипника болтом, і до вилки закріплений зворотний механізм (пружина), до вилки на осі ручки вилки закріплена ручка вилки з довгим пазом з можливістю переміщення ручки вилки; причому до вилки закріплена фігурна кришка і на кронштейнах закріплені два приймальні циліндри для побутових відходів і харчових відходів, а конічні напрямні встановлено під цими циліндрами з можливістю потрапляння з них харчових і побутових відходів у ємності харчових і побутових відходів.
Текст

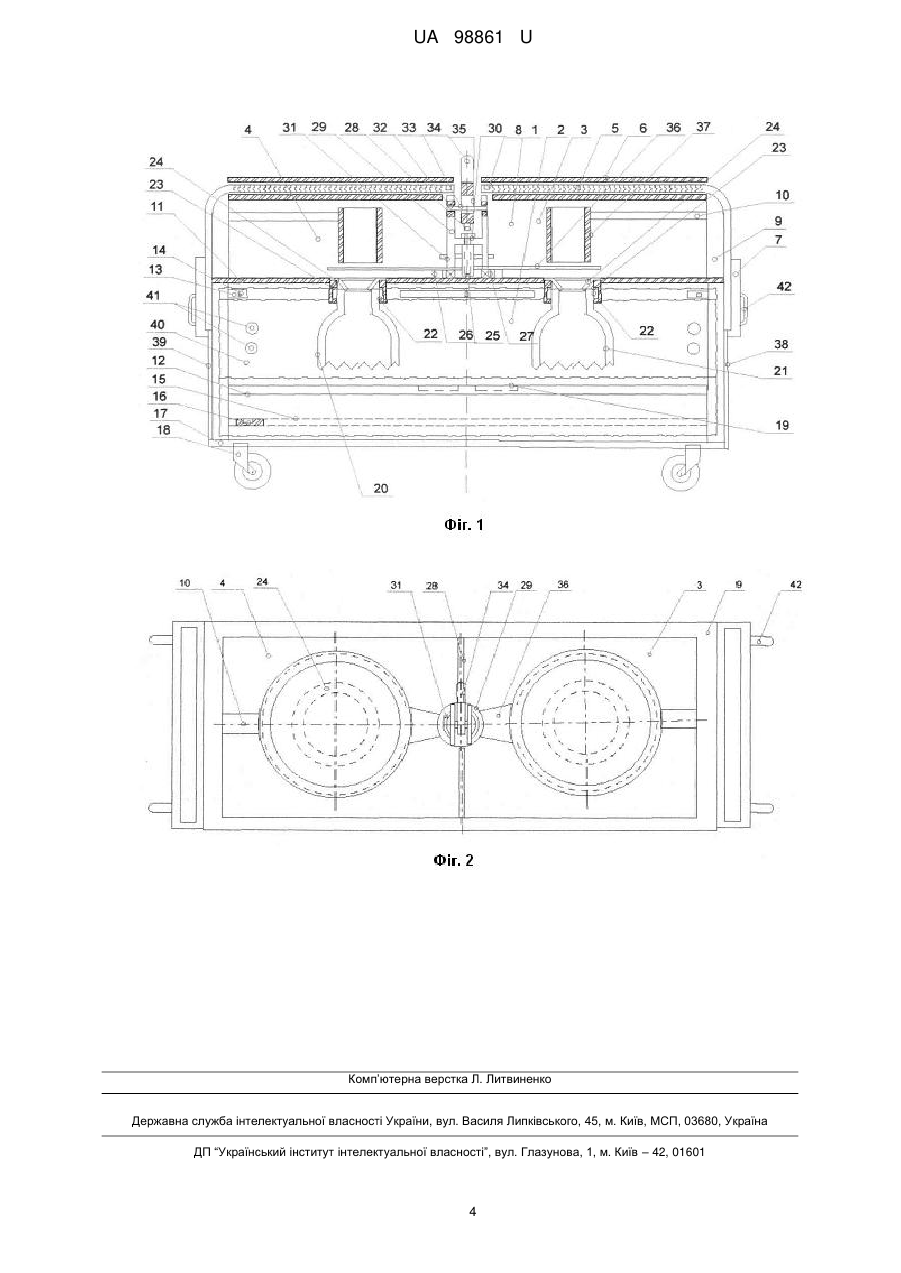

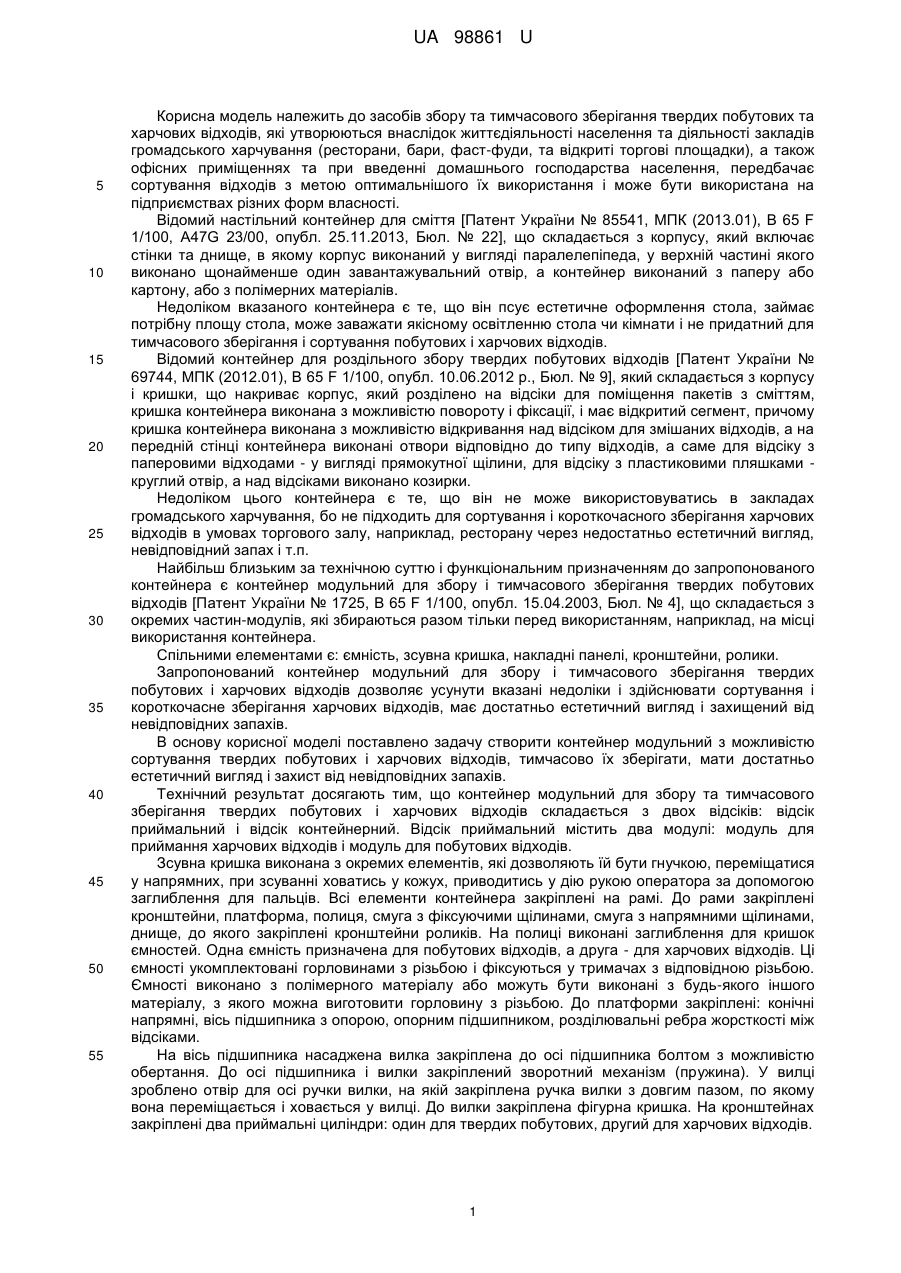

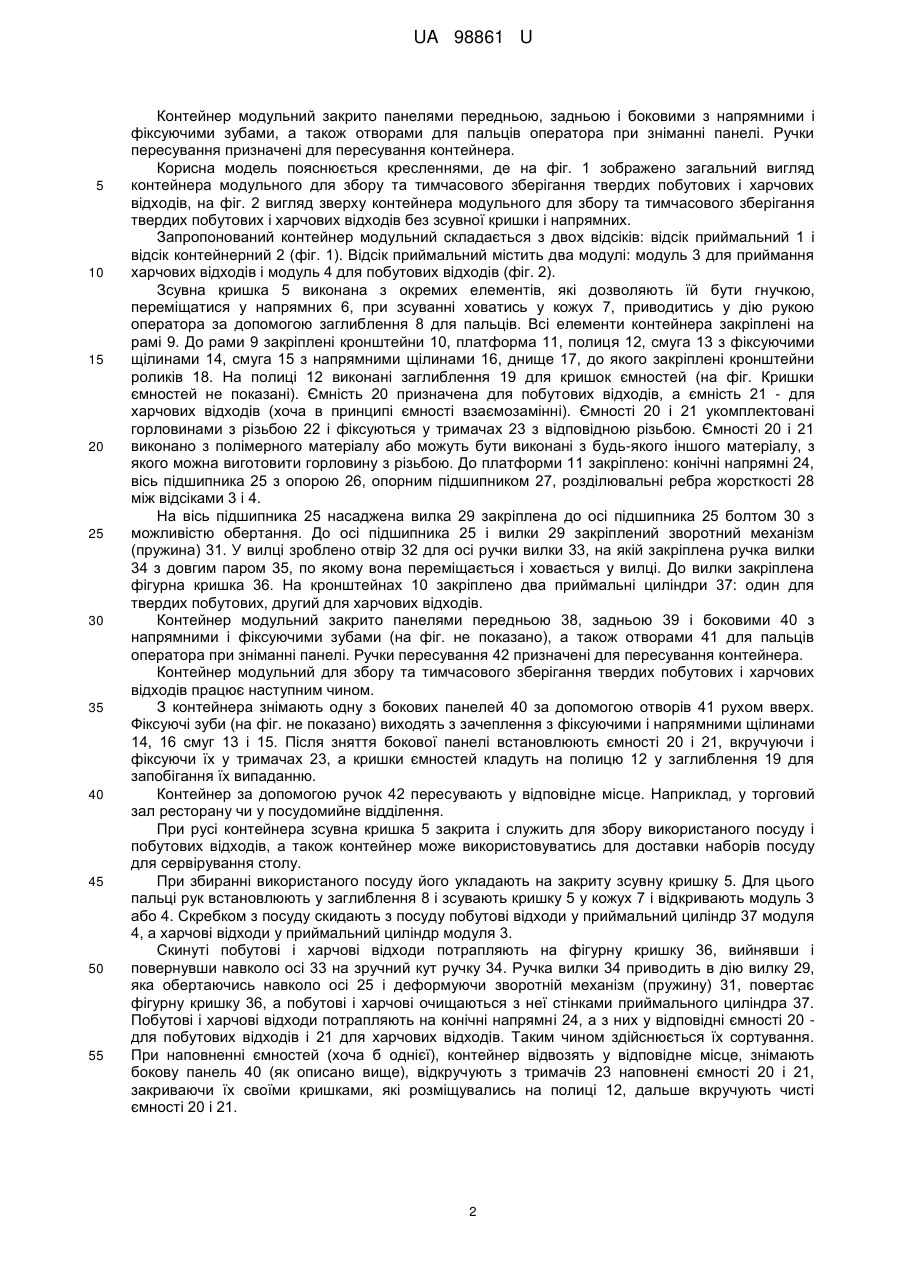

Реферат: UA 98861 U UA 98861 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів збору та тимчасового зберігання твердих побутових та харчових відходів, які утворюються внаслідок життєдіяльності населення та діяльності закладів громадського харчування (ресторани, бари, фаст-фуди, та відкриті торгові площадки), а також офісних приміщеннях та при введенні домашнього господарства населення, передбачає сортування відходів з метою оптимальнішого їх використання і може бути використана на підприємствах різних форм власності. Відомий настільний контейнер для сміття [Патент України № 85541, МПК (2013.01), В 65 F 1/100, A47G 23/00, опубл. 25.11.2013, Бюл. № 22], що складається з корпусу, який включає стінки та днище, в якому корпус виконаний у вигляді паралелепіпеда, у верхній частині якого виконано щонайменше один завантажувальний отвір, а контейнер виконаний з паперу або картону, або з полімерних матеріалів. Недоліком вказаного контейнера є те, що він псує естетичне оформлення стола, займає потрібну площу стола, може заважати якісному освітленню стола чи кімнати і не придатний для тимчасового зберігання і сортування побутових і харчових відходів. Відомий контейнер для роздільного збору твердих побутових відходів [Патент України № 69744, МПК (2012.01), В 65 F 1/100, опубл. 10.06.2012 р., Бюл. № 9], який складається з корпусу і кришки, що накриває корпус, який розділено на відсіки для поміщення пакетів з сміттям, кришка контейнера виконана з можливістю повороту і фіксації, і має відкритий сегмент, причому кришка контейнера виконана з можливістю відкривання над відсіком для змішаних відходів, а на передній стінці контейнера виконані отвори відповідно до типу відходів, а саме для відсіку з паперовими відходами - у вигляді прямокутної щілини, для відсіку з пластиковими пляшками круглий отвір, а над відсіками виконано козирки. Недоліком цього контейнера є те, що він не може використовуватись в закладах громадського харчування, бо не підходить для сортування і короткочасного зберігання харчових відходів в умовах торгового залу, наприклад, ресторану через недостатньо естетичний вигляд, невідповідний запах і т.п. Найбільш близьким за технічною суттю і функціональним призначенням до запропонованого контейнера є контейнер модульний для збору і тимчасового зберігання твердих побутових відходів [Патент України № 1725, В 65 F 1/100, опубл. 15.04.2003, Бюл. № 4], що складається з окремих частин-модулів, які збираються разом тільки перед використанням, наприклад, на місці використання контейнера. Спільними елементами є: ємність, зсувна кришка, накладні панелі, кронштейни, ролики. Запропонований контейнер модульний для збору і тимчасового зберігання твердих побутових і харчових відходів дозволяє усунути вказані недоліки і здійснювати сортування і короткочасне зберігання харчових відходів, має достатньо естетичний вигляд і захищений від невідповідних запахів. В основу корисної моделі поставлено задачу створити контейнер модульний з можливістю сортування твердих побутових і харчових відходів, тимчасово їх зберігати, мати достатньо естетичний вигляд і захист від невідповідних запахів. Технічний результат досягають тим, що контейнер модульний для збору та тимчасового зберігання твердих побутових і харчових відходів складається з двох відсіків: відсік приймальний і відсік контейнерний. Відсік приймальний містить два модулі: модуль для приймання харчових відходів і модуль для побутових відходів. Зсувна кришка виконана з окремих елементів, які дозволяють їй бути гнучкою, переміщатися у напрямних, при зсуванні ховатись у кожух, приводитись у дію рукою оператора за допомогою заглиблення для пальців. Всі елементи контейнера закріплені на рамі. До рами закріплені кронштейни, платформа, полиця, смуга з фіксуючими щілинами, смуга з напрямними щілинами, днище, до якого закріплені кронштейни роликів. На полиці виконані заглиблення для кришок ємностей. Одна ємність призначена для побутових відходів, а друга - для харчових відходів. Ці ємності укомплектовані горловинами з різьбою і фіксуються у тримачах з відповідною різьбою. Ємності виконано з полімерного матеріалу або можуть бути виконані з будь-якого іншого матеріалу, з якого можна виготовити горловину з різьбою. До платформи закріплені: конічні напрямні, вісь підшипника з опорою, опорним підшипником, розділювальні ребра жорсткості між відсіками. На вісь підшипника насаджена вилка закріплена до осі підшипника болтом з можливістю обертання. До осі підшипника і вилки закріплений зворотний механізм (пружина). У вилці зроблено отвір для осі ручки вилки, на якій закріплена ручка вилки з довгим пазом, по якому вона переміщається і ховається у вилці. До вилки закріплена фігурна кришка. На кронштейнах закріплені два приймальні циліндри: один для твердих побутових, другий для харчових відходів. 1 UA 98861 U 5 10 15 20 25 30 35 40 45 50 55 Контейнер модульний закрито панелями передньою, задньою і боковими з напрямними і фіксуючими зубами, а також отворами для пальців оператора при зніманні панелі. Ручки пересування призначені для пересування контейнера. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд контейнера модульного для збору та тимчасового зберігання твердих побутових і харчових відходів, на фіг. 2 вигляд зверху контейнера модульного для збору та тимчасового зберігання твердих побутових і харчових відходів без зсувної кришки і напрямних. Запропонований контейнер модульний складається з двох відсіків: відсік приймальний 1 і відсік контейнерний 2 (фіг. 1). Відсік приймальний містить два модулі: модуль 3 для приймання харчових відходів і модуль 4 для побутових відходів (фіг. 2). Зсувна кришка 5 виконана з окремих елементів, які дозволяють їй бути гнучкою, переміщатися у напрямних 6, при зсуванні ховатись у кожух 7, приводитись у дію рукою оператора за допомогою заглиблення 8 для пальців. Всі елементи контейнера закріплені на рамі 9. До рами 9 закріплені кронштейни 10, платформа 11, полиця 12, смуга 13 з фіксуючими щілинами 14, смуга 15 з напрямними щілинами 16, днище 17, до якого закріплені кронштейни роликів 18. На полиці 12 виконані заглиблення 19 для кришок ємностей (на фіг. Кришки ємностей не показані). Ємність 20 призначена для побутових відходів, а ємність 21 - для харчових відходів (хоча в принципі ємності взаємозамінні). Ємності 20 і 21 укомплектовані горловинами з різьбою 22 і фіксуються у тримачах 23 з відповідною різьбою. Ємності 20 і 21 виконано з полімерного матеріалу або можуть бути виконані з будь-якого іншого матеріалу, з якого можна виготовити горловину з різьбою. До платформи 11 закріплено: конічні напрямні 24, вісь підшипника 25 з опорою 26, опорним підшипником 27, розділювальні ребра жорсткості 28 між відсіками 3 і 4. На вісь підшипника 25 насаджена вилка 29 закріплена до осі підшипника 25 болтом 30 з можливістю обертання. До осі підшипника 25 і вилки 29 закріплений зворотний механізм (пружина) 31. У вилці зроблено отвір 32 для осі ручки вилки 33, на якій закріплена ручка вилки 34 з довгим паром 35, по якому вона переміщається і ховається у вилці. До вилки закріплена фігурна кришка 36. На кронштейнах 10 закріплено два приймальні циліндри 37: один для твердих побутових, другий для харчових відходів. Контейнер модульний закрито панелями передньою 38, задньою 39 і боковими 40 з напрямними і фіксуючими зубами (на фіг. не показано), а також отворами 41 для пальців оператора при зніманні панелі. Ручки пересування 42 призначені для пересування контейнера. Контейнер модульний для збору та тимчасового зберігання твердих побутових і харчових відходів працює наступним чином. З контейнера знімають одну з бокових панелей 40 за допомогою отворів 41 рухом вверх. Фіксуючі зуби (на фіг. не показано) виходять з зачеплення з фіксуючими і напрямними щілинами 14, 16 смуг 13 і 15. Після зняття бокової панелі встановлюють ємності 20 і 21, вкручуючи і фіксуючи їх у тримачах 23, а кришки ємностей кладуть на полицю 12 у заглиблення 19 для запобігання їх випаданню. Контейнер за допомогою ручок 42 пересувають у відповідне місце. Наприклад, у торговий зал ресторану чи у посудомийне відділення. При русі контейнера зсувна кришка 5 закрита і служить для збору використаного посуду і побутових відходів, а також контейнер може використовуватись для доставки наборів посуду для сервірування столу. При збиранні використаного посуду його укладають на закриту зсувну кришку 5. Для цього пальці рук встановлюють у заглиблення 8 і зсувають кришку 5 у кожух 7 і відкривають модуль 3 або 4. Скребком з посуду скидають з посуду побутові відходи у приймальний циліндр 37 модуля 4, а харчові відходи у приймальний циліндр модуля 3. Скинуті побутові і харчові відходи потрапляють на фігурну кришку 36, вийнявши і повернувши навколо осі 33 на зручний кут ручку 34. Ручка вилки 34 приводить в дію вилку 29, яка обертаючись навколо осі 25 і деформуючи зворотній механізм (пружину) 31, повертає фігурну кришку 36, а побутові і харчові очищаються з неї стінками приймального циліндра 37. Побутові і харчові відходи потрапляють на конічні напрямні 24, а з них у відповідні ємності 20 для побутових відходів і 21 для харчових відходів. Таким чином здійснюється їх сортування. При наповненні ємностей (хоча б однієї), контейнер відвозять у відповідне місце, знімають бокову панель 40 (як описано вище), відкручують з тримачів 23 наповнені ємності 20 і 21, закриваючи їх своїми кришками, які розміщувались на полиці 12, дальше вкручують чисті ємності 20 і 21. 2 UA 98861 U 5 10 15 Заповнену ємність 21 для харчових відходів з його кришкою подають на зберігання, на холод. А заповнену ємність 20 для побутових відходів (заповнену хоч на 2/3 об'єму згідно з санітарними нормами) звільняють вивантаживши відходи у призначене місце. Після накопичення відповідної кількості харчових відходів їх передають у державні чи фермерські чи селянські господарства для згодовування тваринам. Перед згодовуванням харчові відходи проходять відповідну обробку (теплову…). Харчові відходи своєчасно відокремлені від побутових менше забруднені. Крім того, зберігання харчових відходів у герметично закритих ємностях і на холоді продовжує термін їх зберігання і покращує санітарно-гігієнічні умови як на підприємстві громадського харчування так і умови відгодівлі тварин. Після звільнення від вмісту, ємності 20 і 21 проходять санітарну обробку, просушуються і знову використовуються. У модулях 3 і 4 вільні об'єми поза приймальними циліндрами 37 використовують для розміщення тарілок, губок, миючих розчинів, тощо. Запропонований контейнер модульний дає можливість сортування твердих побутових і харчових відходів, тимчасового їх зберігання, використання харчових відходів для відгодівлі тварин. Крім того, харчові відходи очищуються від шкідливих домішок і зберігаються на холоді і, завдяки цьому, не втрачають споживчої вартості, що забезпечує додатковий економічний ефект для підприємства. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 Контейнер модульний для збору та тимчасового зберігання твердих побутових і харчових відходів, що містить ємність, зсувну кришку, накладні панелі, кронштейни, ролики, і складається з окремих частин - модулів, який відрізняється тим, що він укомплектований додатково рамою, платформою, полицею, смугою з фіксуючими щілинами, смугою з напрямними щілинами, днищем, ємністю для побутових відходів з горловиною з різьбою, ємністю для харчових відходів з горловиною з різьбою, платформою, конічними напрямними, віссю підшипника з опорою і опорним підшипником, розділювальними ребрами жорсткості, вилкою з отвором, зворотним механізмом (пружиною), віссю ручки вилки з ручкою вилки з довгим пазом, фігурною кришкою, приймальними циліндрами, напрямними зсувної кришки і кожухом, причому зсувна кришка виконана з окремих елементів з можливістю переміщення в напрямних і схову в кожух; а елементи контейнера: кронштейни, платформа, полиця, смуга з фіксуючими щілинами, смуга з напрямними щілинами, днище, до якого закріплені кронштейни роликів, закріплені на рамі; причому до платформи закріплено: конічні напрямні, вісь підшипника з опорою і опорним підшипником, розділювальні ребра жорсткості; а на вісь підшипника насаджена вилка, закріплена до осі підшипника болтом, і до вилки закріплений зворотний механізм (пружина), до вилки на осі ручки вилки закріплена ручка вилки з довгим пазом з можливістю переміщення ручки вилки; причому до вилки закріплена фігурна кришка і на кронштейнах закріплені два приймальні циліндри для побутових відходів і харчових відходів, а конічні напрямні встановлено під цими циліндрами з можливістю потрапляння з них харчових і побутових відходів у ємності харчових і побутових відходів. 3 UA 98861 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюOschypok Ihor Mykolaiovych
Автори російськоюОщипок Игорь Николаевич
МПК / Мітки
МПК: B65F 1/00
Мітки: відходів, зберігання, збору, тимчасового, харчових, контейнер, модульний, побутових, твердих
