Комбінований сошниковий вузол до сівалок модельного ряду сз-3.6

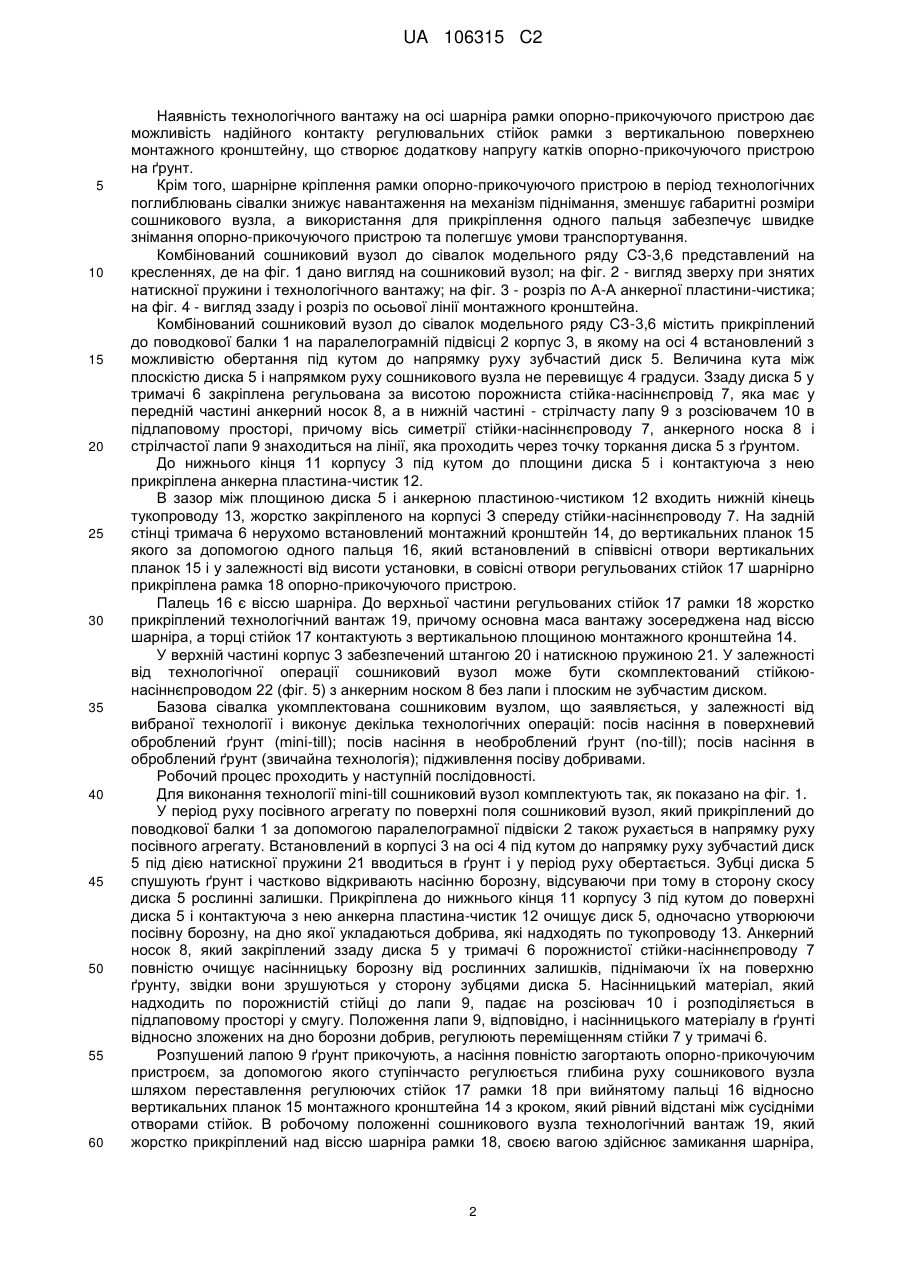

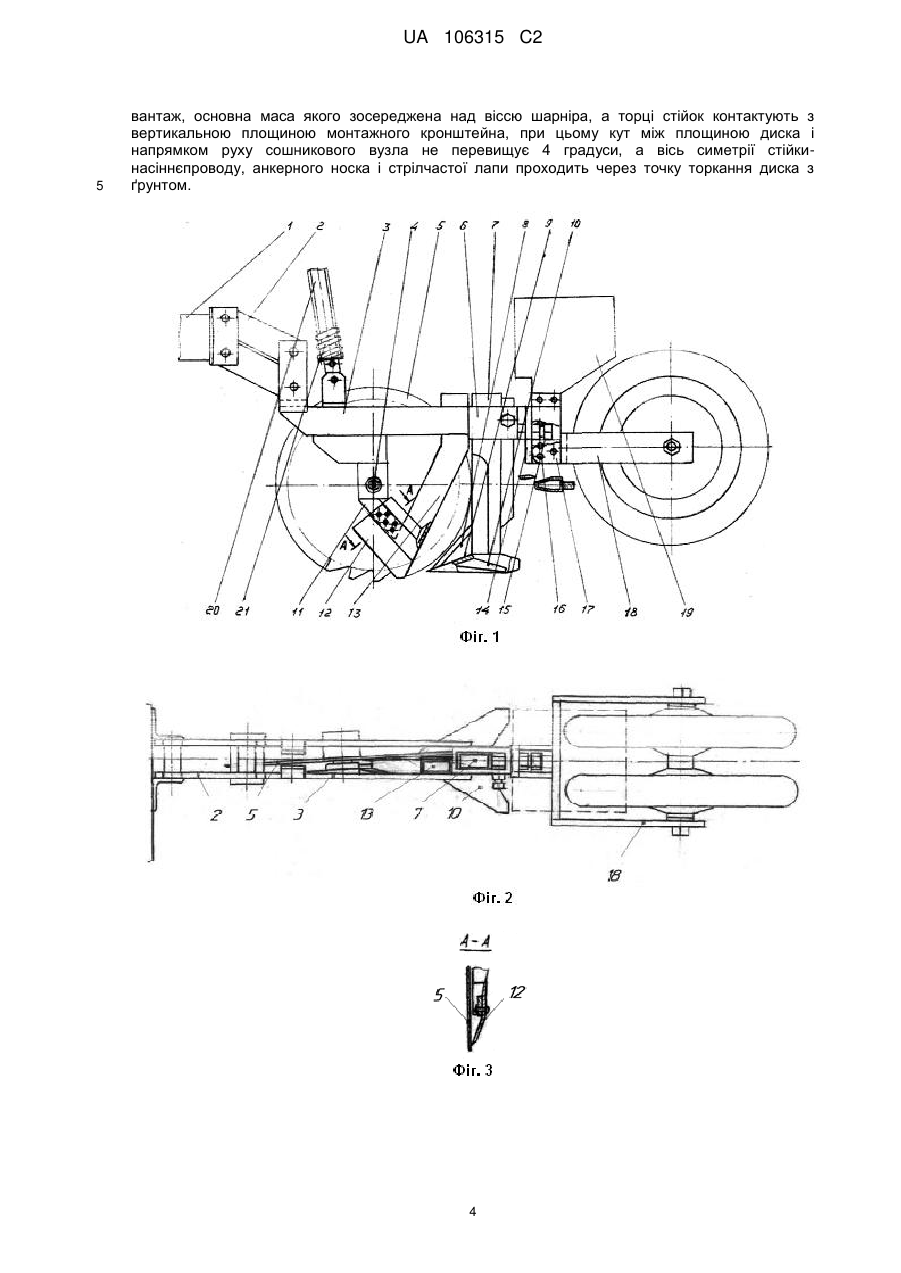

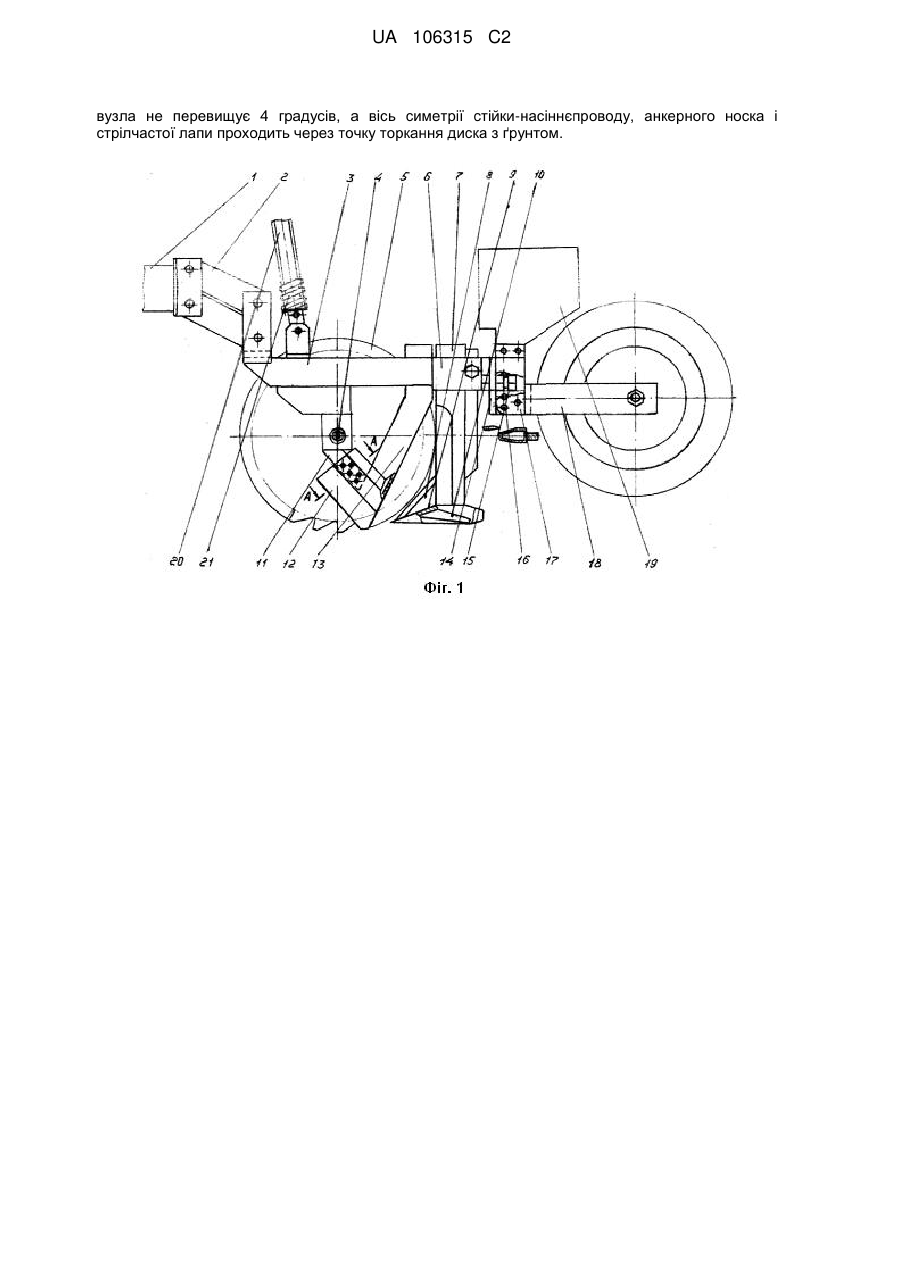

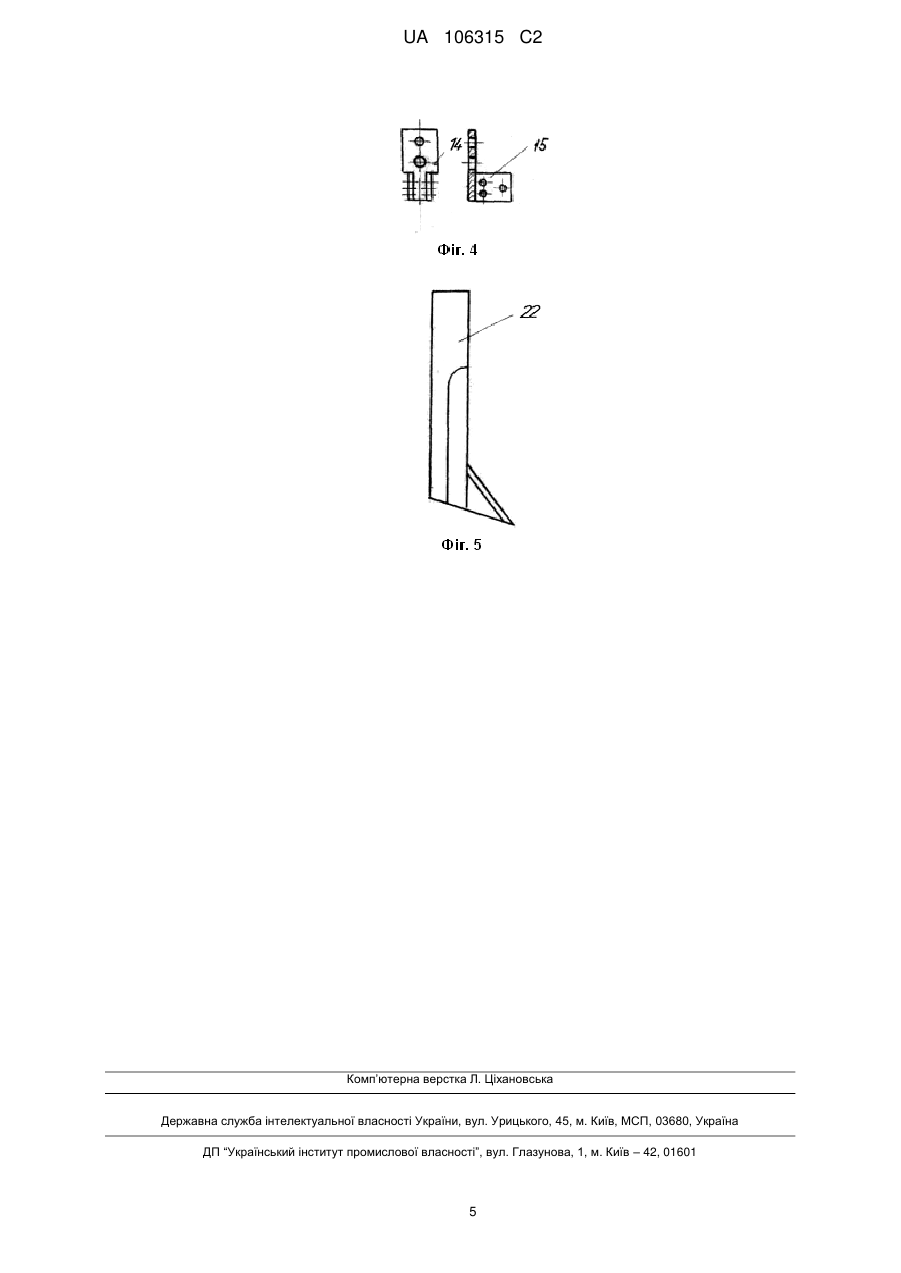

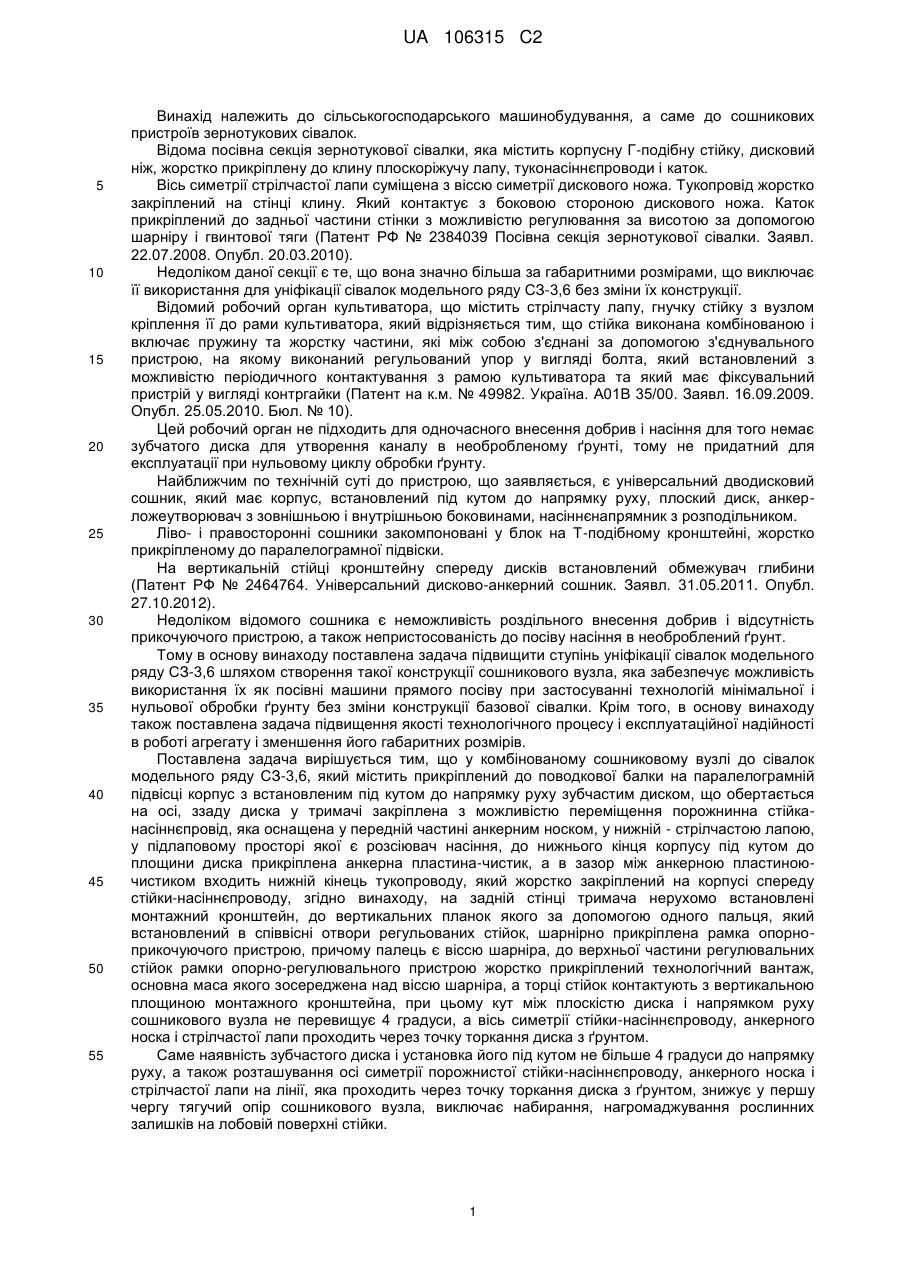

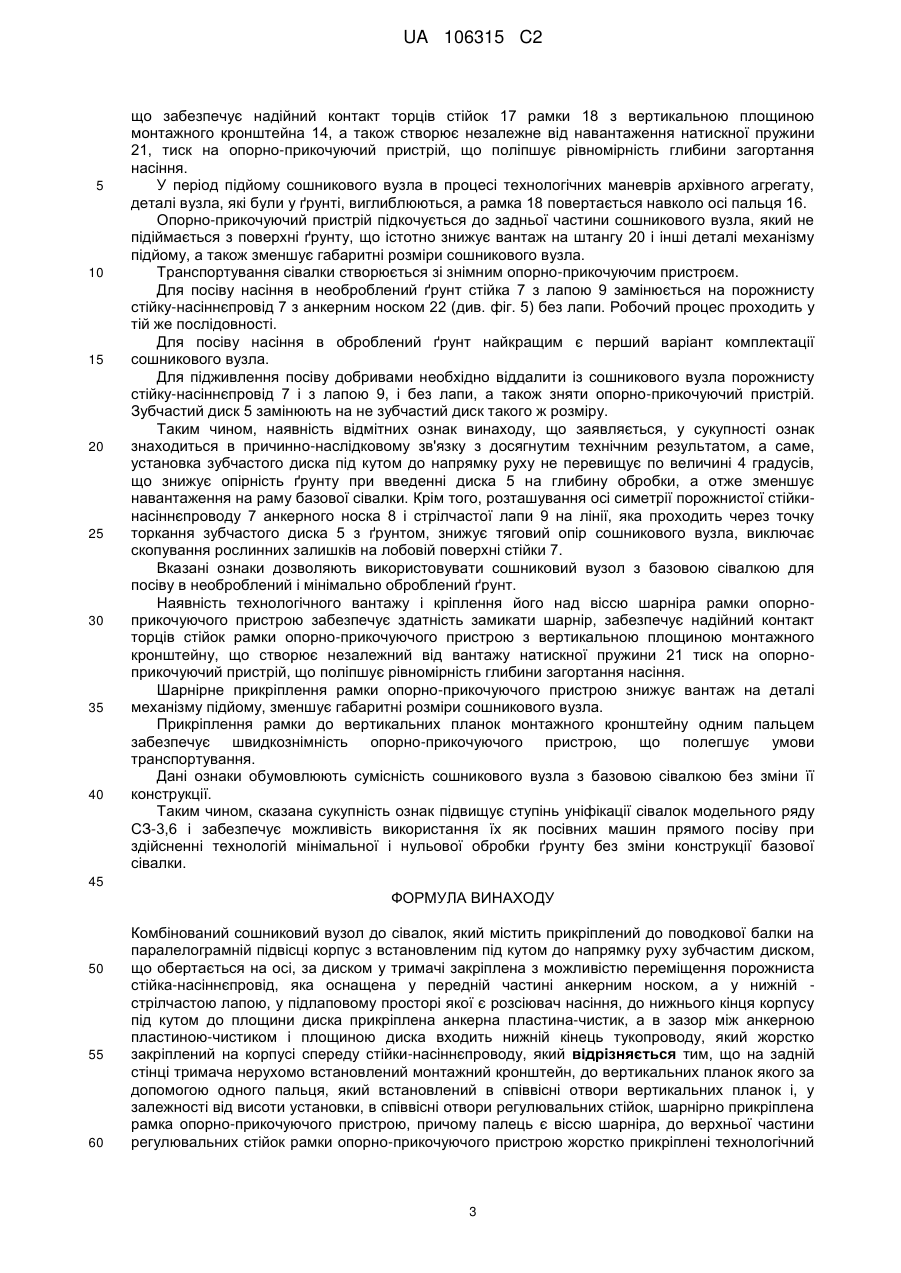

Реферат: Комбінований сошниковий вузол до сівалок модельного містить прикріплений до поводкової балки на паралелограмній підвісці корпус з встановленим під кутом до напрямку руху, що обертається на осі. За диском у тримачі закріплена з можливістю переміщення порожниста стійка-насіннєпровід, яка оснащена у передній частині анкерним носком, а у нижній стрілчастою лапою, у підлаповому просторі якої є розсіювач насіння. До нижнього кінця корпусу під кутом до площини диска прикріплена анкерна пластина-чистик, а в зазор між анкерною пластиною-чистиком і площиною диска входить нижній кінець тукопроводу, який жорстко закріплений на корпусі спереду стійки-насіннєпроводу. На задній стінці тримача нерухомо встановлений монтажний кронштейн, до вертикальних планок якого за допомогою одного пальця, який встановлений в співвісні отвори вертикальних планок, і у залежності від висоти установки, в співвісні отвори регулювальних стійок, шарнірно прикріплена рамка опорно-прикочуючого пристрою, до верхньої частини регулювальних стійок рамки опорно-прикочуючого пристрою жорстко прикріплений технологічний вантаж, основна маса якого зосереджена над віссю шарніра, а торці стійок контактують з вертикальною площиною монтажного кронштейна. Кут між площиною диска і напрямком руху сошникового UA 106315 C2 (12) UA 106315 C2 вузла не перевищує 4 градусів, а вісь симетрії стійки-насіннєпроводу, анкерного носка і стрілчастої лапи проходить через точку торкання диска з ґрунтом. UA 106315 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, а саме до сошникових пристроїв зернотукових сівалок. Відома посівна секція зернотукової сівалки, яка містить корпусну Г-подібну стійку, дисковий ніж, жорстко прикріплену до клину плоскоріжучу лапу, туконасіннєпроводи і каток. Вісь симетрії стрілчастої лапи суміщена з віссю симетрії дискового ножа. Тукопровід жорстко закріплений на стінці клину. Який контактує з боковою стороною дискового ножа. Каток прикріплений до задньої частини стінки з можливістю регулювання за висотою за допомогою шарніру і гвинтової тяги (Патент РФ № 2384039 Посівна секція зернотукової сівалки. Заявл. 22.07.2008. Опубл. 20.03.2010). Недоліком даної секції є те, що вона значно більша за габаритними розмірами, що виключає її використання для уніфікації сівалок модельного ряду СЗ-3,6 без зміни їх конструкції. Відомий робочий орган культиватора, що містить стрілчасту лапу, гнучку стійку з вузлом кріплення її до рами культиватора, який відрізняється тим, що стійка виконана комбінованою і включає пружину та жорстку частини, які між собою з'єднані за допомогою з'єднувального пристрою, на якому виконаний регульований упор у вигляді болта, який встановлений з можливістю періодичного контактування з рамою культиватора та який має фіксувальний пристрій у вигляді контргайки (Патент на к.м. № 49982. Україна. А01В 35/00. Заявл. 16.09.2009. Опубл. 25.05.2010. Бюл. № 10). Цей робочий орган не підходить для одночасного внесення добрив і насіння для того немає зубчатого диска для утворення каналу в необробленому ґрунті, тому не придатний для експлуатації при нульовому циклу обробки ґрунту. Найближчим по технічній суті до пристрою, що заявляється, є універсальний дводисковий сошник, який має корпус, встановлений під кутом до напрямку руху, плоский диск, анкерложеутворювач з зовнішньою і внутрішньою боковинами, насіннєнапрямник з розподільником. Ліво- і правосторонні сошники закомпоновані у блок на Т-подібному кронштейні, жорстко прикріпленому до паралелограмної підвіски. На вертикальній стійці кронштейну спереду дисків встановлений обмежувач глибини (Патент РФ № 2464764. Універсальний дисково-анкерний сошник. Заявл. 31.05.2011. Опубл. 27.10.2012). Недоліком відомого сошника є неможливість роздільного внесення добрив і відсутність прикочуючого пристрою, а також непристосованість до посіву насіння в необроблений ґрунт. Тому в основу винаходу поставлена задача підвищити ступінь уніфікації сівалок модельного ряду СЗ-3,6 шляхом створення такої конструкції сошникового вузла, яка забезпечує можливість використання їх як посівні машини прямого посіву при застосуванні технологій мінімальної і нульової обробки ґрунту без зміни конструкції базової сівалки. Крім того, в основу винаходу також поставлена задача підвищення якості технологічного процесу і експлуатаційної надійності в роботі агрегату і зменшення його габаритних розмірів. Поставлена задача вирішується тим, що у комбінованому сошниковому вузлі до сівалок модельного ряду СЗ-3,6, який містить прикріплений до поводкової балки на паралелограмній підвісці корпус з встановленим під кутом до напрямку руху зубчастим диском, що обертається на осі, ззаду диска у тримачі закріплена з можливістю переміщення порожнинна стійканасіннєпровід, яка оснащена у передній частині анкерним носком, у нижній - стрілчастою лапою, у підлаповому просторі якої є розсіювач насіння, до нижнього кінця корпусу під кутом до площини диска прикріплена анкерна пластина-чистик, а в зазор між анкерною пластиноючистиком входить нижній кінець тукопроводу, який жорстко закріплений на корпусі спереду стійки-насіннєпроводу, згідно винаходу, на задній стінці тримача нерухомо встановлені монтажний кронштейн, до вертикальних планок якого за допомогою одного пальця, який встановлений в співвісні отвори регульованих стійок, шарнірно прикріплена рамка опорноприкочуючого пристрою, причому палець є віссю шарніра, до верхньої частини регулювальних стійок рамки опорно-регулювального пристрою жорстко прикріплений технологічний вантаж, основна маса якого зосереджена над віссю шарніра, а торці стійок контактують з вертикальною площиною монтажного кронштейна, при цьому кут між плоскістю диска і напрямком руху сошникового вузла не перевищує 4 градуси, а вісь симетрії стійки-насіннєпроводу, анкерного носка і стрілчастої лапи проходить через точку торкання диска з ґрунтом. Саме наявність зубчастого диска і установка його під кутом не більше 4 градуси до напрямку руху, а також розташування осі симетрії порожнистої стійки-насіннєпроводу, анкерного носка і стрілчастої лапи на лінії, яка проходить через точку торкання диска з ґрунтом, знижує у першу чергу тягучий опір сошникового вузла, виключає набирання, нагромаджування рослинних залишків на лобовій поверхні стійки. 1 UA 106315 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наявність технологічного вантажу на осі шарніра рамки опорно-прикочуючого пристрою дає можливість надійного контакту регулювальних стійок рамки з вертикальною поверхнею монтажного кронштейну, що створює додаткову напругу катків опорно-прикочуючого пристрою на ґрунт. Крім того, шарнірне кріплення рамки опорно-прикочуючого пристрою в період технологічних поглиблювань сівалки знижує навантаження на механізм піднімання, зменшує габаритні розміри сошникового вузла, а використання для прикріплення одного пальця забезпечує швидке знімання опорно-прикочуючого пристрою та полегшує умови транспортування. Комбінований сошниковий вузол до сівалок модельного ряду СЗ-3,6 представлений на кресленнях, де на фіг. 1 дано вигляд на сошниковий вузол; на фіг. 2 - вигляд зверху при знятих натискної пружини і технологічного вантажу; на фіг. 3 - розріз по А-А анкерної пластини-чистика; на фіг. 4 - вигляд ззаду і розріз по осьової лінії монтажного кронштейна. Комбінований сошниковий вузол до сівалок модельного ряду СЗ-3,6 містить прикріплений до поводкової балки 1 на паралелограмній підвісці 2 корпус 3, в якому на осі 4 встановлений з можливістю обертання під кутом до напрямку руху зубчастий диск 5. Величина кута між плоскістю диска 5 і напрямком руху сошникового вузла не перевищує 4 градуси. Ззаду диска 5 у тримачі 6 закріплена регульована за висотою порожниста стійка-насіннєпровід 7, яка має у передній частині анкерний носок 8, а в нижній частині - стрілчасту лапу 9 з розсіювачем 10 в підлаповому просторі, причому вісь симетрії стійки-насіннєпроводу 7, анкерного носка 8 і стрілчастої лапи 9 знаходиться на лінії, яка проходить через точку торкання диска 5 з ґрунтом. До нижнього кінця 11 корпусу 3 під кутом до площини диска 5 і контактуюча з нею прикріплена анкерна пластина-чистик 12. В зазор між площиною диска 5 і анкерною пластиною-чистиком 12 входить нижній кінець тукопроводу 13, жорстко закріпленого на корпусі З спереду стійки-насіннєпроводу 7. На задній стінці тримача 6 нерухомо встановлений монтажний кронштейн 14, до вертикальних планок 15 якого за допомогою одного пальця 16, який встановлений в співвісні отвори вертикальних планок 15 і у залежності від висоти установки, в совісні отвори регульованих стійок 17 шарнірно прикріплена рамка 18 опорно-прикочуючого пристрою. Палець 16 є віссю шарніра. До верхньої частини регульованих стійок 17 рамки 18 жорстко прикріплений технологічний вантаж 19, причому основна маса вантажу зосереджена над віссю шарніра, а торці стійок 17 контактують з вертикальною площиною монтажного кронштейна 14. У верхній частині корпус 3 забезпечений штангою 20 і натискною пружиною 21. У залежності від технологічної операції сошниковий вузол може бути скомплектований стійкоюнасіннєпроводом 22 (фіг. 5) з анкерним носком 8 без лапи і плоским не зубчастим диском. Базова сівалка укомплектована сошниковим вузлом, що заявляється, у залежності від вибраної технології і виконує декілька технологічних операцій: посів насіння в поверхневий оброблений ґрунт (mini-till); посів насіння в необроблений ґрунт (no-till); посів насіння в оброблений ґрунт (звичайна технологія); підживлення посіву добривами. Робочий процес проходить у наступній послідовності. Для виконання технології mini-till сошниковий вузол комплектують так, як показано на фіг. 1. У період руху посівного агрегату по поверхні поля сошниковий вузол, який прикріплений до поводкової балки 1 за допомогою паралелограмної підвіски 2 також рухається в напрямку руху посівного агрегату. Встановлений в корпусі 3 на осі 4 під кутом до напрямку руху зубчастий диск 5 під дією натискної пружини 21 вводиться в ґрунт і у період руху обертається. Зубці диска 5 спушують ґрунт і частково відкривають насінню борозну, відсуваючи при тому в сторону скосу диска 5 рослинні залишки. Прикріплена до нижнього кінця 11 корпусу 3 під кутом до поверхні диска 5 і контактуюча з нею анкерна пластина-чистик 12 очищує диск 5, одночасно утворюючи посівну борозну, на дно якої укладаються добрива, які надходять по тукопроводу 13. Анкерний носок 8, який закріплений ззаду диска 5 у тримачі 6 порожнистої стійки-насіннєпроводу 7 повністю очищує насінницьку борозну від рослинних залишків, піднімаючи їх на поверхню ґрунту, звідки вони зрушуються у сторону зубцями диска 5. Насінницький матеріал, який надходить по порожнистій стійці до лапи 9, падає на розсіювач 10 і розподіляється в підлаповому просторі у смугу. Положення лапи 9, відповідно, і насінницького матеріалу в ґрунті відносно зложених на дно борозни добрив, регулюють переміщенням стійки 7 у тримачі 6. Розпушений лапою 9 ґрунт прикочують, а насіння повністю загортають опорно-прикочуючим пристроєм, за допомогою якого ступінчасто регулюється глибина руху сошникового вузла шляхом переставлення регулюючих стійок 17 рамки 18 при вийнятому пальці 16 відносно вертикальних планок 15 монтажного кронштейна 14 з кроком, який рівний відстані між сусідніми отворами стійок. В робочому положенні сошникового вузла технологічний вантаж 19, який жорстко прикріплений над віссю шарніра рамки 18, своєю вагою здійснює замикання шарніра, 2 UA 106315 C2 5 10 15 20 25 30 35 40 що забезпечує надійний контакт торців стійок 17 рамки 18 з вертикальною площиною монтажного кронштейна 14, а також створює незалежне від навантаження натискної пружини 21, тиск на опорно-прикочуючий пристрій, що поліпшує рівномірність глибини загортання насіння. У період підйому сошникового вузла в процесі технологічних маневрів архівного агрегату, деталі вузла, які були у ґрунті, виглиблюються, а рамка 18 повертається навколо осі пальця 16. Опорно-прикочуючий пристрій підкочується до задньої частини сошникового вузла, який не підіймається з поверхні ґрунту, що істотно знижує вантаж на штангу 20 і інші деталі механізму підйому, а також зменшує габаритні розміри сошникового вузла. Транспортування сівалки створюється зі знімним опорно-прикочуючим пристроєм. Для посіву насіння в необроблений ґрунт стійка 7 з лапою 9 замінюється на порожнисту стійку-насіннєпровід 7 з анкерним носком 22 (див. фіг. 5) без лапи. Робочий процес проходить у тій же послідовності. Для посіву насіння в оброблений ґрунт найкращим є перший варіант комплектації сошникового вузла. Для підживлення посіву добривами необхідно віддалити із сошникового вузла порожнисту стійку-насіннєпровід 7 і з лапою 9, і без лапи, а також зняти опорно-прикочуючий пристрій. Зубчастий диск 5 замінюють на не зубчастий диск такого ж розміру. Таким чином, наявність відмітних ознак винаходу, що заявляється, у сукупності ознак знаходиться в причинно-наслідковому зв'язку з досягнутим технічним результатом, а саме, установка зубчастого диска під кутом до напрямку руху не перевищує по величині 4 градусів, що знижує опірність ґрунту при введенні диска 5 на глибину обробки, а отже зменшує навантаження на раму базової сівалки. Крім того, розташування осі симетрії порожнистої стійкинасіннєпроводу 7 анкерного носка 8 і стрілчастої лапи 9 на лінії, яка проходить через точку торкання зубчастого диска 5 з ґрунтом, знижує тяговий опір сошникового вузла, виключає скопування рослинних залишків на лобовій поверхні стійки 7. Вказані ознаки дозволяють використовувати сошниковий вузол з базовою сівалкою для посіву в необроблений і мінімально оброблений ґрунт. Наявність технологічного вантажу і кріплення його над віссю шарніра рамки опорноприкочуючого пристрою забезпечує здатність замикати шарнір, забезпечує надійний контакт торців стійок рамки опорно-прикочуючого пристрою з вертикальною площиною монтажного кронштейну, що створює незалежний від вантажу натискної пружини 21 тиск на опорноприкочуючий пристрій, що поліпшує рівномірність глибини загортання насіння. Шарнірне прикріплення рамки опорно-прикочуючого пристрою знижує вантаж на деталі механізму підйому, зменшує габаритні розміри сошникового вузла. Прикріплення рамки до вертикальних планок монтажного кронштейну одним пальцем забезпечує швидкознімність опорно-прикочуючого пристрою, що полегшує умови транспортування. Дані ознаки обумовлюють сумісність сошникового вузла з базовою сівалкою без зміни її конструкції. Таким чином, сказана сукупність ознак підвищує ступінь уніфікації сівалок модельного ряду СЗ-3,6 і забезпечує можливість використання їх як посівних машин прямого посіву при здійсненні технологій мінімальної і нульової обробки ґрунту без зміни конструкції базової сівалки. 45 ФОРМУЛА ВИНАХОДУ 50 55 60 Комбінований сошниковий вузол до сівалок, який містить прикріплений до поводкової балки на паралелограмній підвісці корпус з встановленим під кутом до напрямку руху зубчастим диском, що обертається на осі, за диском у тримачі закріплена з можливістю переміщення порожниста стійка-насіннєпровід, яка оснащена у передній частині анкерним носком, а у нижній стрілчастою лапою, у підлаповому просторі якої є розсіювач насіння, до нижнього кінця корпусу під кутом до площини диска прикріплена анкерна пластина-чистик, а в зазор між анкерною пластиною-чистиком і площиною диска входить нижній кінець тукопроводу, який жорстко закріплений на корпусі спереду стійки-насіннєпроводу, який відрізняється тим, що на задній стінці тримача нерухомо встановлений монтажний кронштейн, до вертикальних планок якого за допомогою одного пальця, який встановлений в співвісні отвори вертикальних планок і, у залежності від висоти установки, в співвісні отвори регулювальних стійок, шарнірно прикріплена рамка опорно-прикочуючого пристрою, причому палець є віссю шарніра, до верхньої частини регулювальних стійок рамки опорно-прикочуючого пристрою жорстко прикріплені технологічний 3 UA 106315 C2 5 вантаж, основна маса якого зосереджена над віссю шарніра, а торці стійок контактують з вертикальною площиною монтажного кронштейна, при цьому кут між площиною диска і напрямком руху сошникового вузла не перевищує 4 градуси, а вісь симетрії стійкинасіннєпроводу, анкерного носка і стрілчастої лапи проходить через точку торкання диска з ґрунтом. 4 UA 106315 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
