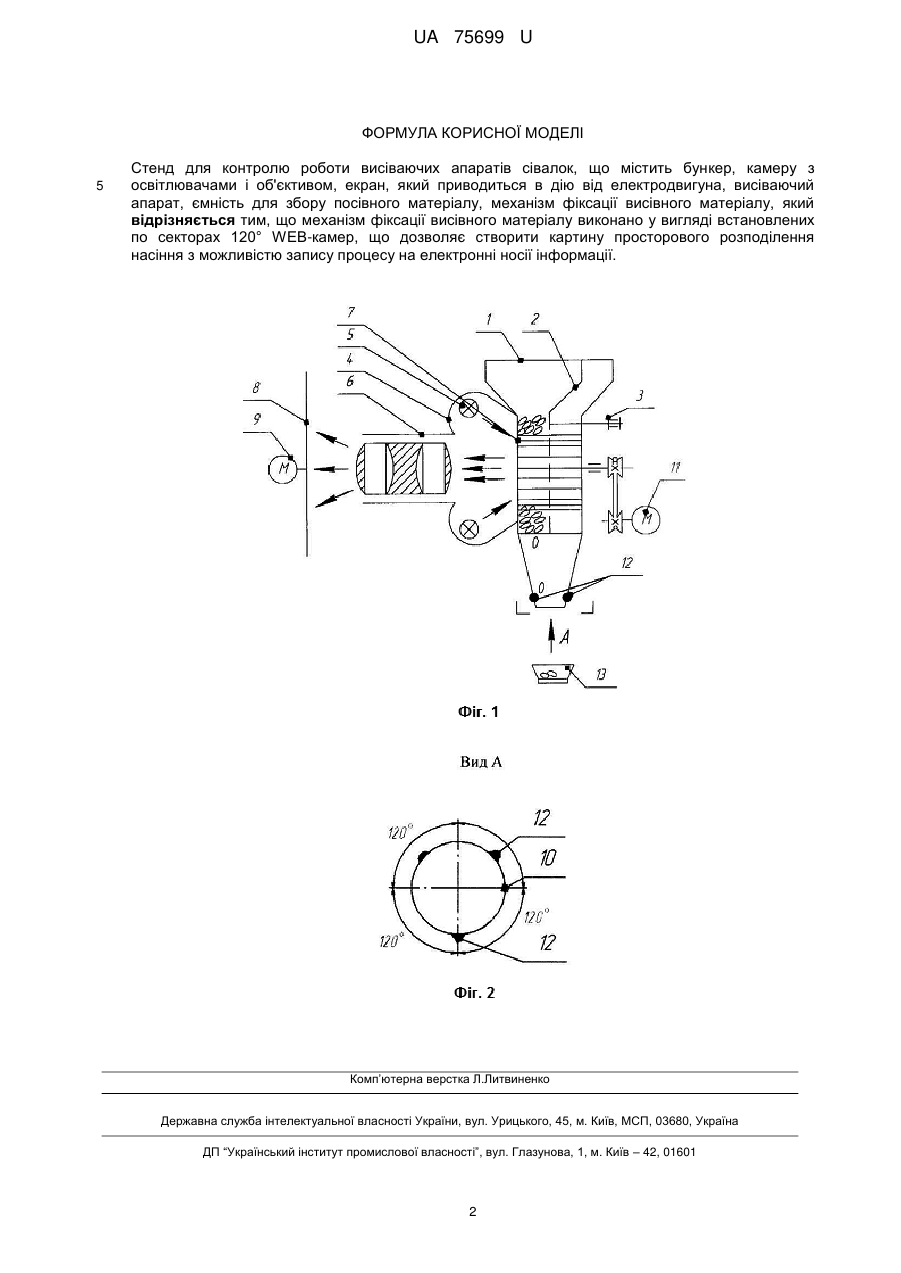

Стенд для контролю роботи висіваючих апаратів сівалок, що містить бункер, камеру з освітлювачами і об'єктивом, екран, який приводиться в дію від електродвигуна, висіваючий апарат, ємність для збору посівного матеріалу, механізм фіксації висівного матеріалу, який відрізняється тим, що механізм фіксації висівного матеріалу виконано у вигляді встановлених по секторах 120° WEB-камер, що дозволяє створити картину просторового розподілення насіння з можливістю запису процесу на електронні носії інформації.

Текст

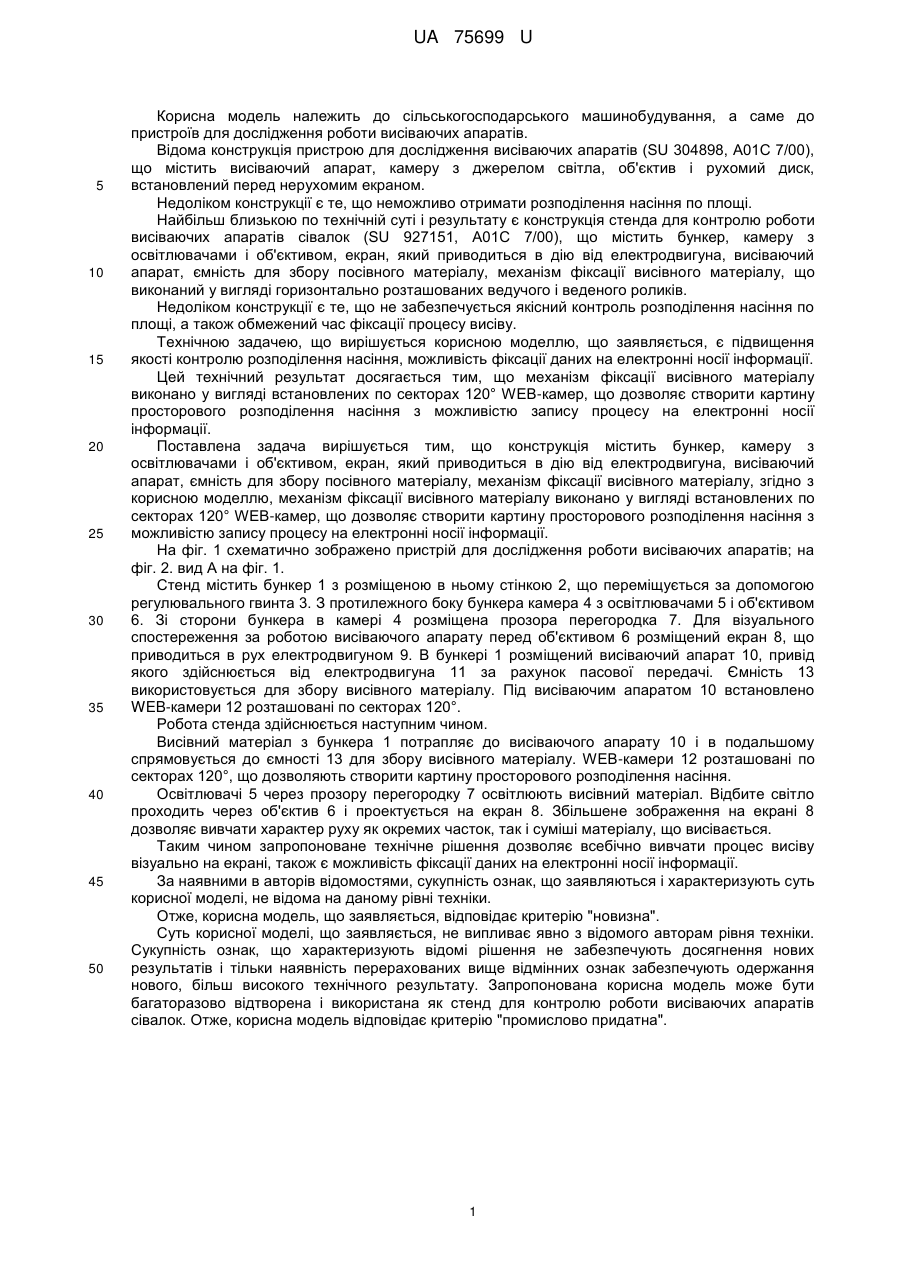

Реферат: UA 75699 U UA 75699 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для дослідження роботи висіваючих апаратів. Відома конструкція пристрою для дослідження висіваючих апаратів (SU 304898, А01С 7/00), що містить висіваючий апарат, камеру з джерелом світла, об'єктив і рухомий диск, встановлений перед нерухомим екраном. Недоліком конструкції є те, що неможливо отримати розподілення насіння по площі. Найбільш близькою по технічній суті і результату є конструкція стенда для контролю роботи висіваючих апаратів сівалок (SU 927151, А01С 7/00), що містить бункер, камеру з освітлювачами і об'єктивом, екран, який приводиться в дію від електродвигуна, висіваючий апарат, ємність для збору посівного матеріалу, механізм фіксації висівного матеріалу, що виконаний у вигляді горизонтально розташованих ведучого і веденого роликів. Недоліком конструкції є те, що не забезпечується якісний контроль розподілення насіння по площі, а також обмежений час фіксації процесу висіву. Технічною задачею, що вирішується корисною моделлю, що заявляється, є підвищення якості контролю розподілення насіння, можливість фіксації даних на електронні носії інформації. Цей технічний результат досягається тим, що механізм фіксації висівного матеріалу виконано у вигляді встановлених по секторах 120° WEB-камер, що дозволяє створити картину просторового розподілення насіння з можливістю запису процесу на електронні носії інформації. Поставлена задача вирішується тим, що конструкція містить бункер, камеру з освітлювачами і об'єктивом, екран, який приводиться в дію від електродвигуна, висіваючий апарат, ємність для збору посівного матеріалу, механізм фіксації висівного матеріалу, згідно з корисною моделлю, механізм фіксації висівного матеріалу виконано у вигляді встановлених по секторах 120° WEB-камер, що дозволяє створити картину просторового розподілення насіння з можливістю запису процесу на електронні носії інформації. На фіг. 1 схематично зображено пристрій для дослідження роботи висіваючих апаратів; на фіг. 2. вид А на фіг. 1. Стенд містить бункер 1 з розміщеною в ньому стінкою 2, що переміщується за допомогою регулювального гвинта 3. З протилежного боку бункера камера 4 з освітлювачами 5 і об'єктивом 6. Зі сторони бункера в камері 4 розміщена прозора перегородка 7. Для візуального спостереження за роботою висіваючого апарату перед об'єктивом 6 розміщений екран 8, що приводиться в рух електродвигуном 9. В бункері 1 розміщений висіваючий апарат 10, привід якого здійснюється від електродвигуна 11 за рахунок пасової передачі. Ємність 13 використовується для збору висівного матеріалу. Під висіваючим апаратом 10 встановлено WEB-камери 12 розташовані по секторах 120°. Робота стенда здійснюється наступним чином. Висівний матеріал з бункера 1 потрапляє до висіваючого апарату 10 і в подальшому спрямовується до ємності 13 для збору висівного матеріалу. WEB-камери 12 розташовані по секторах 120°, що дозволяють створити картину просторового розподілення насіння. Освітлювачі 5 через прозору перегородку 7 освітлюють висівний матеріал. Відбите світло проходить через об'єктив 6 і проектується на екран 8. Збільшене зображення на екрані 8 дозволяє вивчати характер руху як окремих часток, так і суміші матеріалу, що висівається. Таким чином запропоноване технічне рішення дозволяє всебічно вивчати процес висіву візуально на екрані, також є можливість фіксації даних на електронні носії інформації. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як стенд для контролю роботи висіваючих апаратів сівалок. Отже, корисна модель відповідає критерію "промислово придатна". 1 UA 75699 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Стенд для контролю роботи висіваючих апаратів сівалок, що містить бункер, камеру з освітлювачами і об'єктивом, екран, який приводиться в дію від електродвигуна, висіваючий апарат, ємність для збору посівного матеріалу, механізм фіксації висівного матеріалу, який відрізняється тим, що механізм фіксації висівного матеріалу виконано у вигляді встановлених по секторах 120° WEB-камер, що дозволяє створити картину просторового розподілення насіння з можливістю запису процесу на електронні носії інформації. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Stand to control operation of sowing units of sowers

Автори англійською

Kobets Anatolii Stepanovych, Puhach Andrii Mykolaiovych, Dmytrenko Yevhen Petrovych

Назва патенту російською

Стенд для контроля работы высевающих аппаратов сеялок

Автори російською

Кобец Анатолий Степанович, Пугач Андрей Николаевич, Дмитренко Евгений Петрович

МПК / Мітки

МПК: A01C 7/00

Мітки: апаратів, сівалок, висіваючих, стенд, контролю, роботи
