Блешня-незачіпляйка

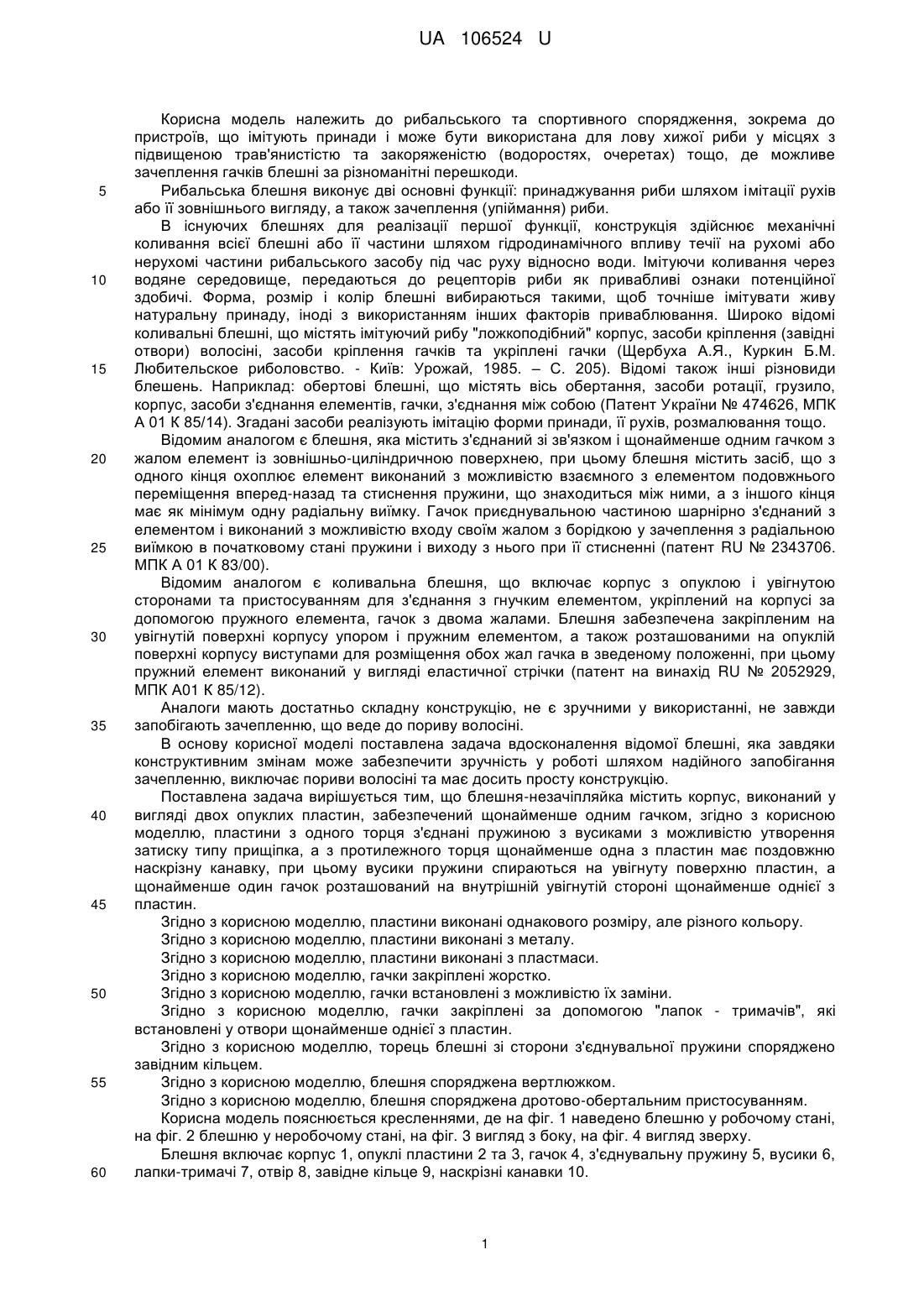

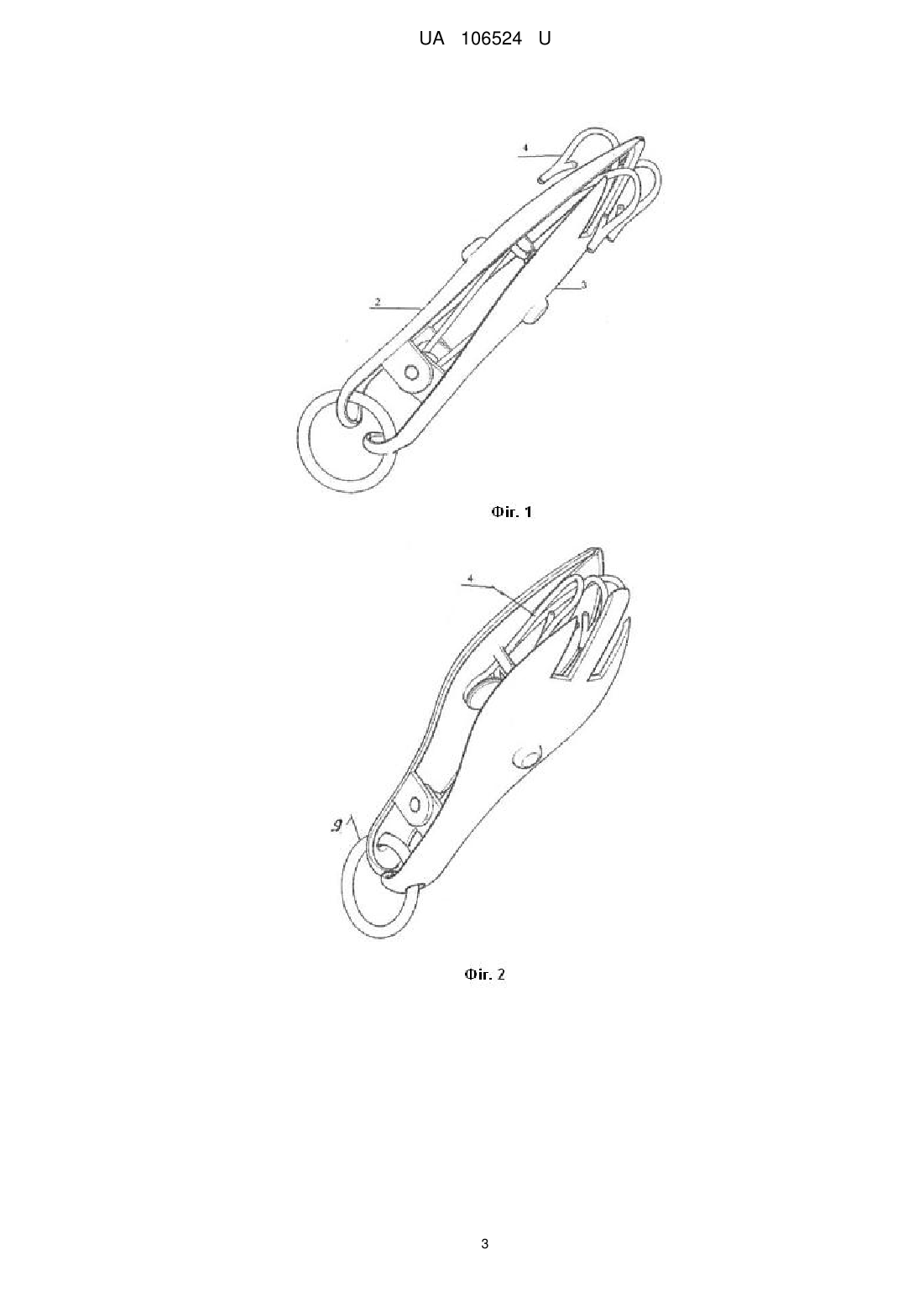

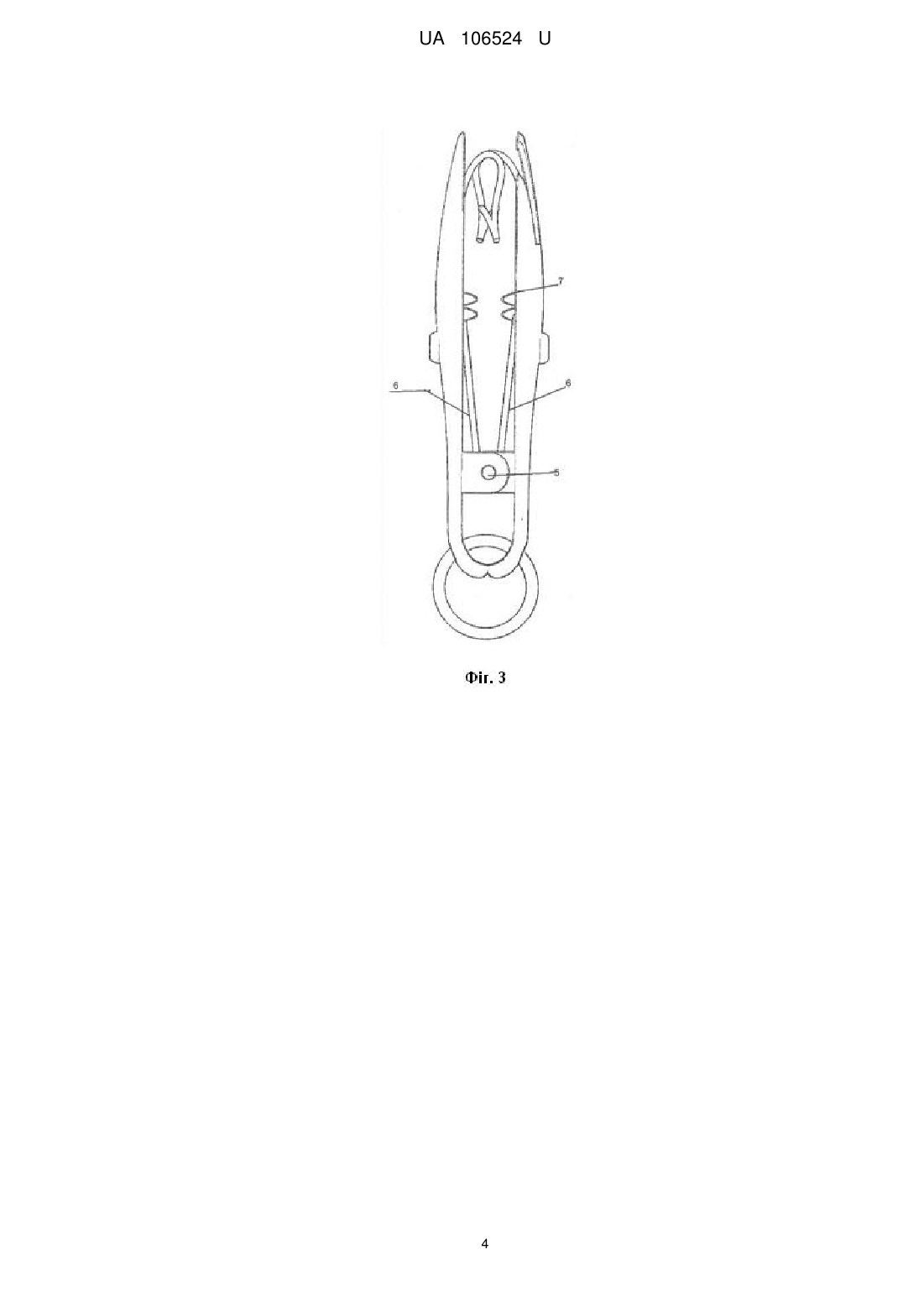

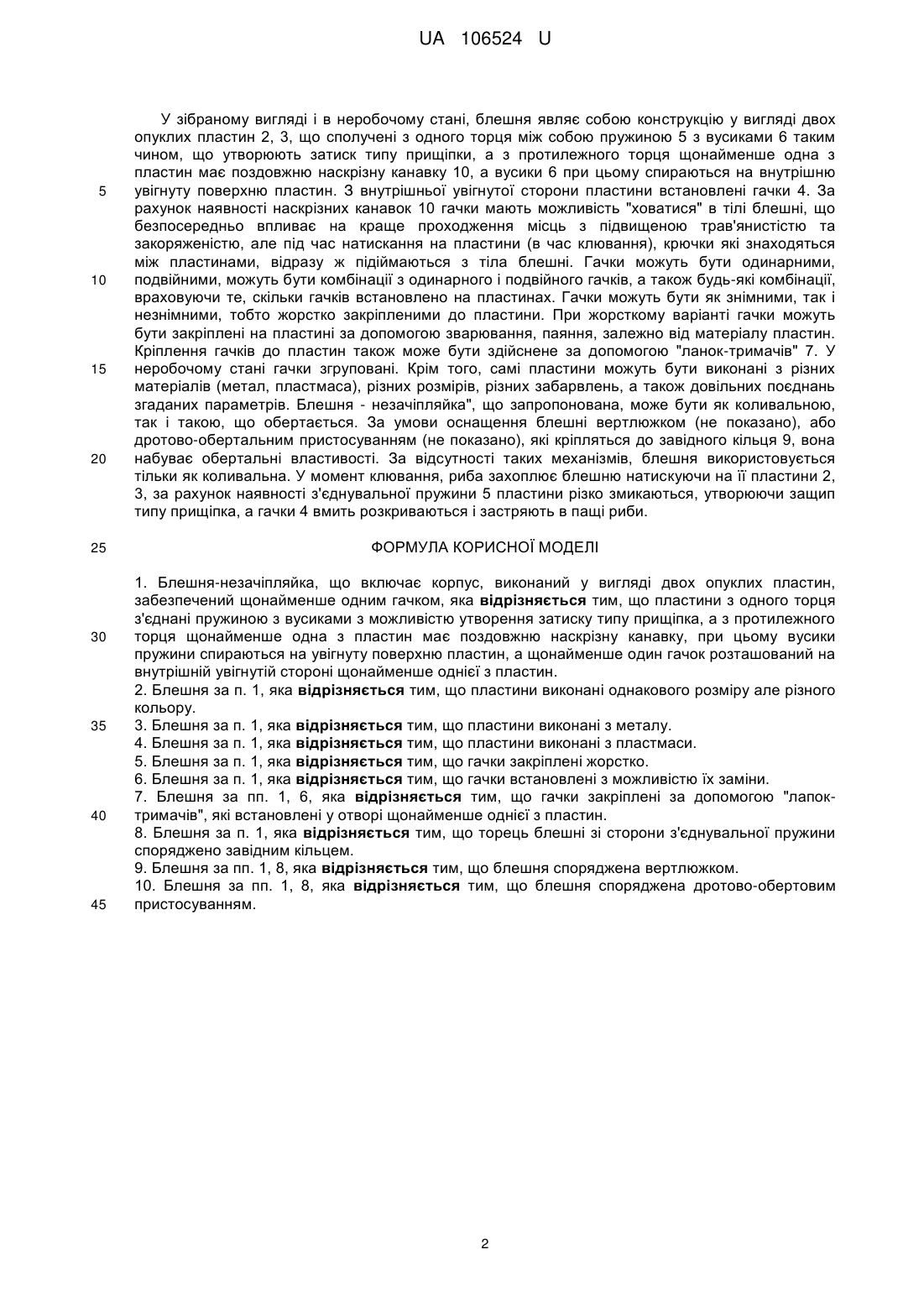

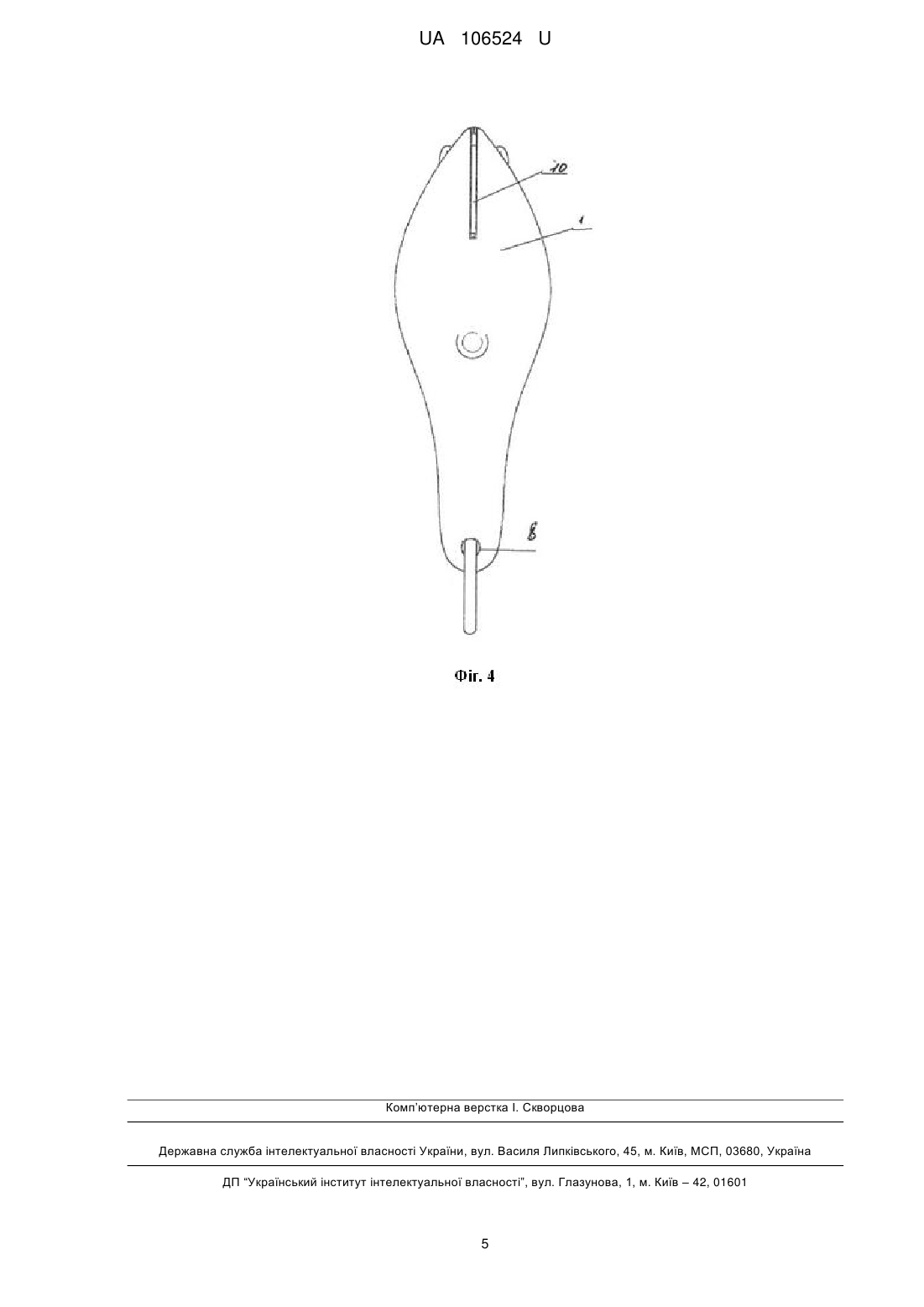

Реферат: UA 106524 U UA 106524 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рибальського та спортивного спорядження, зокрема до пристроїв, що імітують принади і може бути використана для лову хижої риби у місцях з підвищеною трав'янистістю та закоряженістю (водоростях, очеретах) тощо, де можливе зачеплення гачків блешні за різноманітні перешкоди. Рибальська блешня виконує дві основні функції: принаджування риби шляхом імітації рухів або її зовнішнього вигляду, а також зачеплення (упіймання) риби. В існуючих блешнях для реалізації першої функції, конструкція здійснює механічні коливання всієї блешні або її частини шляхом гідродинамічного впливу течії на рухомі або нерухомі частини рибальського засобу під час руху відносно води. Імітуючи коливання через водяне середовище, передаються до рецепторів риби як привабливі ознаки потенційної здобичі. Форма, розмір і колір блешні вибираються такими, щоб точніше імітувати живу натуральну принаду, іноді з використанням інших факторів приваблювання. Широко відомі коливальні блешні, що містять імітуючий рибу "ложкоподібний" корпус, засоби кріплення (завідні отвори) волосіні, засоби кріплення гачків та укріплені гачки (Щербуха А.Я., Куркин Б.М. Любительское риболовство. - Київ: Урожай, 1985. – С. 205). Відомі також інші різновиди блешень. Наприклад: обертові блешні, що містять вісь обертання, засоби ротації, грузило, корпус, засоби з'єднання елементів, гачки, з'єднання між собою (Патент України № 474626, МПК А 01 К 85/14). Згадані засоби реалізують імітацію форми принади, її рухів, розмалювання тощо. Відомим аналогом є блешня, яка містить з'єднаний зі зв'язком і щонайменше одним гачком з жалом елемент із зовнішньо-циліндричною поверхнею, при цьому блешня містить засіб, що з одного кінця охоплює елемент виконаний з можливістю взаємного з елементом подовжнього переміщення вперед-назад та стиснення пружини, що знаходиться між ними, а з іншого кінця має як мінімум одну радіальну виїмку. Гачок приєднувальною частиною шарнірно з'єднаний з елементом і виконаний з можливістю входу своїм жалом з борідкою у зачеплення з радіальною виїмкою в початковому стані пружини і виходу з нього при її стисненні (патент RU № 2343706. МПК А 01 К 83/00). Відомим аналогом є коливальна блешня, що включає корпус з опуклою і увігнутою сторонами та пристосуванням для з'єднання з гнучким елементом, укріплений на корпусі за допомогою пружного елемента, гачок з двома жалами. Блешня забезпечена закріпленим на увігнутій поверхні корпусу упором і пружним елементом, а також розташованими на опуклій поверхні корпусу виступами для розміщення обох жал гачка в зведеному положенні, при цьому пружний елемент виконаний у вигляді еластичної стрічки (патент на винахід RU № 2052929, МПК А01 К 85/12). Аналоги мають достатньо складну конструкцію, не є зручними у використанні, не завжди запобігають зачепленню, що веде до пориву волосіні. В основу корисної моделі поставлена задача вдосконалення відомої блешні, яка завдяки конструктивним змінам може забезпечити зручність у роботі шляхом надійного запобігання зачепленню, виключає пориви волосіні та має досить просту конструкцію. Поставлена задача вирішується тим, що блешня-незачіпляйка містить корпус, виконаний у вигляді двох опуклих пластин, забезпечений щонайменше одним гачком, згідно з корисною моделлю, пластини з одного торця з'єднані пружиною з вусиками з можливістю утворення затиску типу прищіпка, а з протилежного торця щонайменше одна з пластин має поздовжню наскрізну канавку, при цьому вусики пружини спираються на увігнуту поверхню пластин, а щонайменше один гачок розташований на внутрішній увігнутій стороні щонайменше однієї з пластин. Згідно з корисною моделлю, пластини виконані однакового розміру, але різного кольору. Згідно з корисною моделлю, пластини виконані з металу. Згідно з корисною моделлю, пластини виконані з пластмаси. Згідно з корисною моделлю, гачки закріплені жорстко. Згідно з корисною моделлю, гачки встановлені з можливістю їх заміни. Згідно з корисною моделлю, гачки закріплені за допомогою "лапок - тримачів", які встановлені у отвори щонайменше однієї з пластин. Згідно з корисною моделлю, торець блешні зі сторони з'єднувальної пружини споряджено завідним кільцем. Згідно з корисною моделлю, блешня споряджена вертлюжком. Згідно з корисною моделлю, блешня споряджена дротово-обертальним пристосуванням. Корисна модель пояснюється кресленнями, де на фіг. 1 наведено блешню у робочому стані, на фіг. 2 блешню у неробочому стані, на фіг. 3 вигляд з боку, на фіг. 4 вигляд зверху. Блешня включає корпус 1, опуклі пластини 2 та 3, гачок 4, з'єднувальну пружину 5, вусики 6, лапки-тримачі 7, отвір 8, завідне кільце 9, наскрізні канавки 10. 1 UA 106524 U 5 10 15 20 25 30 35 40 45 У зібраному вигляді і в неробочому стані, блешня являє собою конструкцію у вигляді двох опуклих пластин 2, 3, що сполучені з одного торця між собою пружиною 5 з вусиками 6 таким чином, що утворюють затиск типу прищіпки, а з протилежного торця щонайменше одна з пластин має поздовжню наскрізну канавку 10, а вусики 6 при цьому спираються на внутрішню увігнуту поверхню пластин. З внутрішньої увігнутої сторони пластини встановлені гачки 4. За рахунок наявності наскрізних канавок 10 гачки мають можливість "ховатися" в тілі блешні, що безпосередньо впливає на краще проходження місць з підвищеною трав'янистістю та закоряженістю, але під час натискання на пластини (в час клювання), крючки які знаходяться між пластинами, відразу ж підіймаються з тіла блешні. Гачки можуть бути одинарними, подвійними, можуть бути комбінації з одинарного і подвійного гачків, а також будь-які комбінації, враховуючи те, скільки гачків встановлено на пластинах. Гачки можуть бути як знімними, так і незнімними, тобто жорстко закріпленими до пластини. При жорсткому варіанті гачки можуть бути закріплені на пластині за допомогою зварювання, паяння, залежно від матеріалу пластин. Кріплення гачків до пластин також може бути здійснене за допомогою "ланок-тримачів" 7. У неробочому стані гачки згруповані. Крім того, самі пластини можуть бути виконані з різних матеріалів (метал, пластмаса), різних розмірів, різних забарвлень, а також довільних поєднань згаданих параметрів. Блешня - незачіпляйка", що запропонована, може бути як коливальною, так і такою, що обертається. За умови оснащення блешні вертлюжком (не показано), або дротово-обертальним пристосуванням (не показано), які кріпляться до завідного кільця 9, вона набуває обертальні властивості. За відсутності таких механізмів, блешня використовується тільки як коливальна. У момент клювання, риба захоплює блешню натискуючи на її пластини 2, 3, за рахунок наявності з'єднувальної пружини 5 пластини різко змикаються, утворюючи защип типу прищіпка, а гачки 4 вмить розкриваються і застряють в пащі риби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Блешня-незачіпляйка, що включає корпус, виконаний у вигляді двох опуклих пластин, забезпечений щонайменше одним гачком, яка відрізняється тим, що пластини з одного торця з'єднані пружиною з вусиками з можливістю утворення затиску типу прищіпка, а з протилежного торця щонайменше одна з пластин має поздовжню наскрізну канавку, при цьому вусики пружини спираються на увігнуту поверхню пластин, а щонайменше один гачок розташований на внутрішній увігнутій стороні щонайменше однієї з пластин. 2. Блешня за п. 1, яка відрізняється тим, що пластини виконані однакового розміру але різного кольору. 3. Блешня за п. 1, яка відрізняється тим, що пластини виконані з металу. 4. Блешня за п. 1, яка відрізняється тим, що пластини виконані з пластмаси. 5. Блешня за п. 1, яка відрізняється тим, що гачки закріплені жорстко. 6. Блешня за п. 1, яка відрізняється тим, що гачки встановлені з можливістю їх заміни. 7. Блешня за пп. 1, 6, яка відрізняється тим, що гачки закріплені за допомогою "лапоктримачів", які встановлені у отворі щонайменше однієї з пластин. 8. Блешня за п. 1, яка відрізняється тим, що торець блешні зі сторони з'єднувальної пружини споряджено завідним кільцем. 9. Блешня за пп. 1, 8, яка відрізняється тим, що блешня споряджена вертлюжком. 10. Блешня за пп. 1, 8, яка відрізняється тим, що блешня споряджена дротово-обертовим пристосуванням. 2 UA 106524 U 3 UA 106524 U 4 UA 106524 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
