Блешня “незачіпляйка”
Формула / Реферат

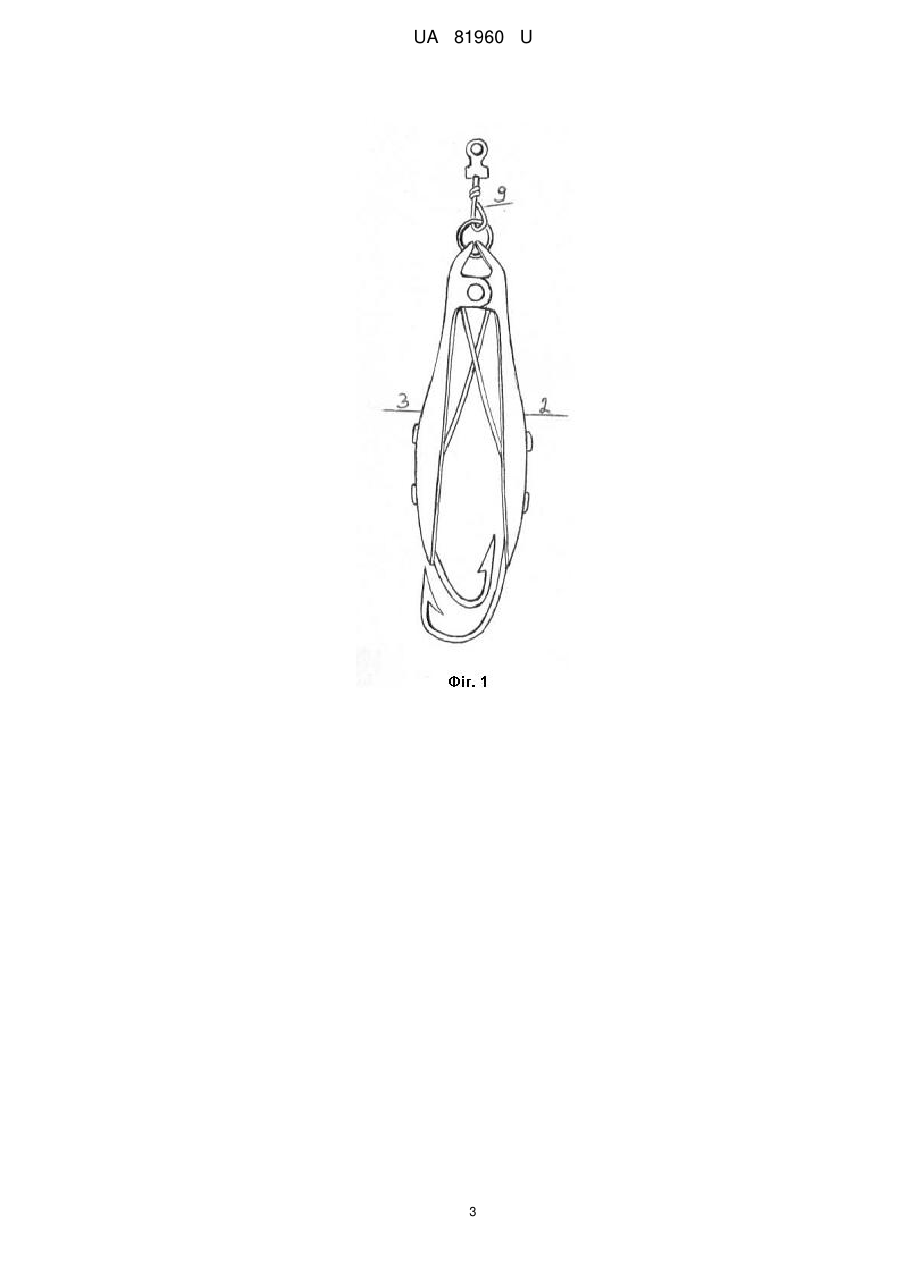

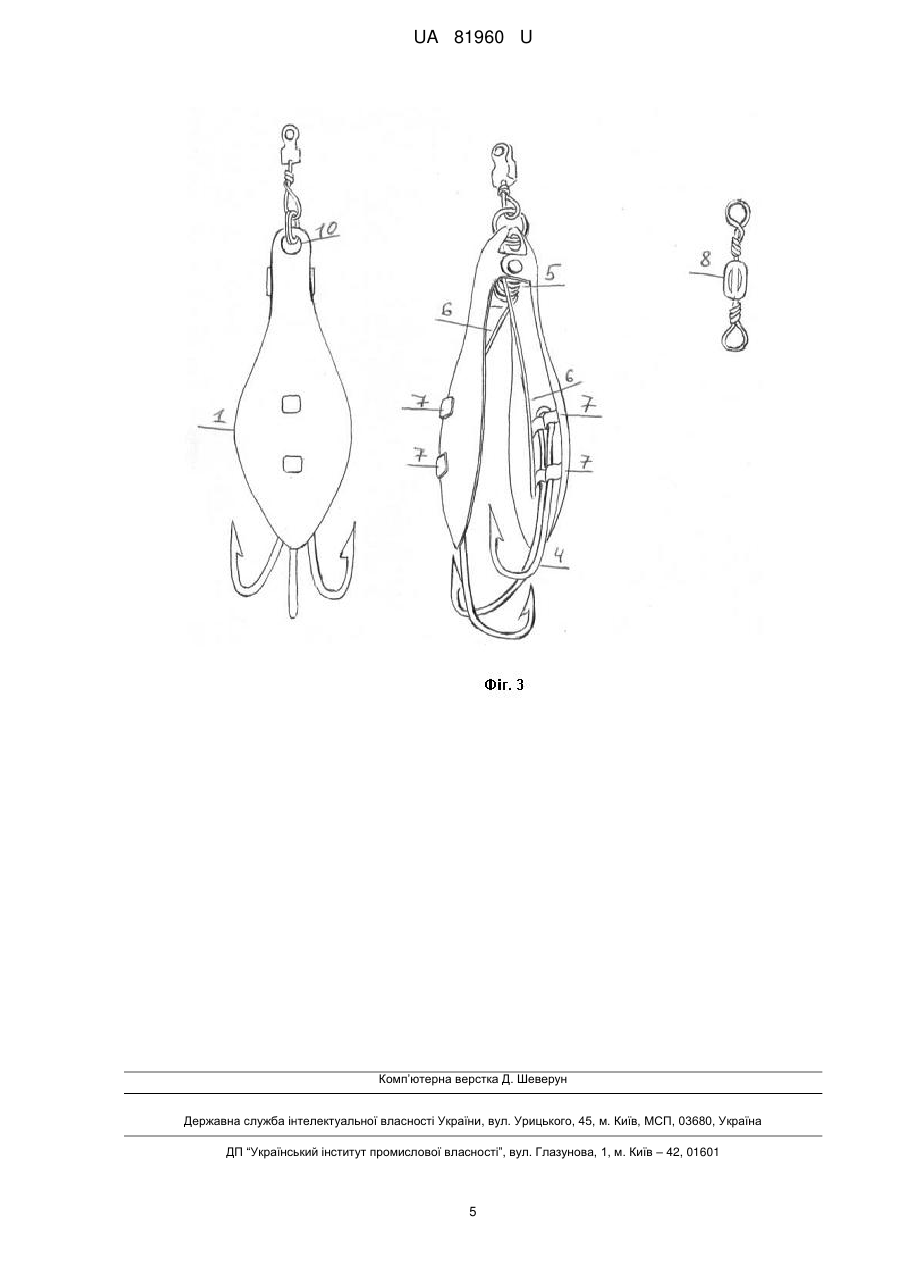

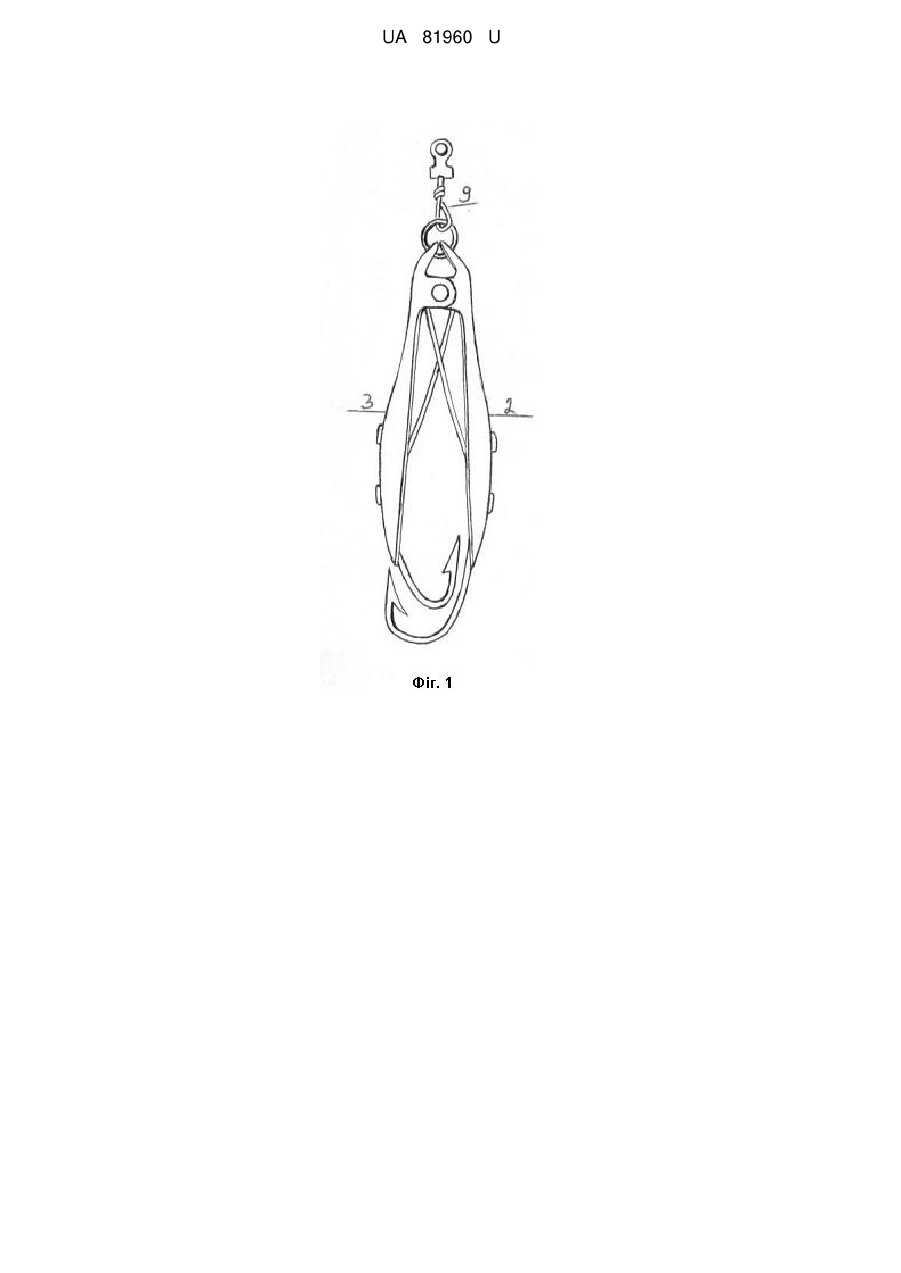

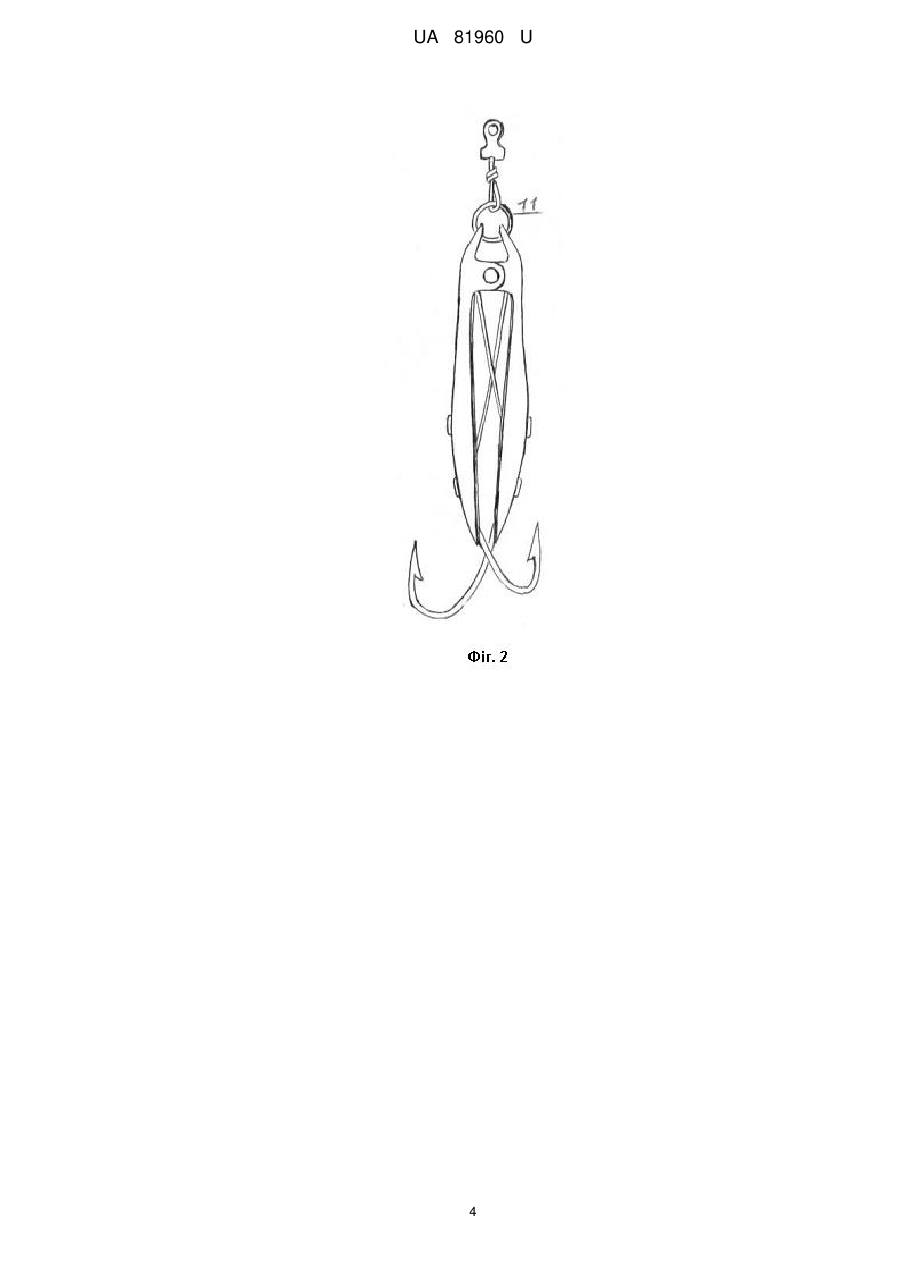

1. Блешня, що містить корпус, виконаний у вигляді двох опуклих пластин, забезпечений щонайменше одним гачком, яка відрізняється тим, що пластини з одного торця з'єднані пружиною з вусиками з можливістю утворення затиску типу прищіпка, при цьому вусики вільно спираються на увігнуті поверхні пластин, а щонайменше один гачок розташований з протилежного торця корпусу на внутрішній увігнутій стороні щонайменше однієї з пластин.
2. Блешня за п. 1, яка відрізняється тим, що пластини виконані однакового розміру але різного кольору.
3. Блешня за п. 1, яка відрізняється тим, що пластини виконані з металу.
4. Блешня за п. 1, яка відрізняється тим, що пластини виконані з пластмаси.
5. Блешня за п. 1, яка відрізняється тим, що гачки закріплені жорстко.
6. Блешня за п. 1, яка відрізняється тим, що гачки встановлені з можливістю їх заміни.
7. Блешня за пп. 1, 6, яка відрізняється тим, що гачки закріплені за допомогою "лапок - тримачів", які встановлені у отворі щонайменше однієї з пластин.
8. Блешня за п. 1, яка відрізняється тим, що торець блешні зі сторони з'єднувальної пружини споряджено завідним кільцем.
9. Блешня за пп. 1, 8, яка відрізняється тим, що блешня споряджена вертлюжком.
10. Блешня за пп. 1, 8, яка відрізняється тим, що блешня споряджена дротово-обертовим пристосуванням.
Текст

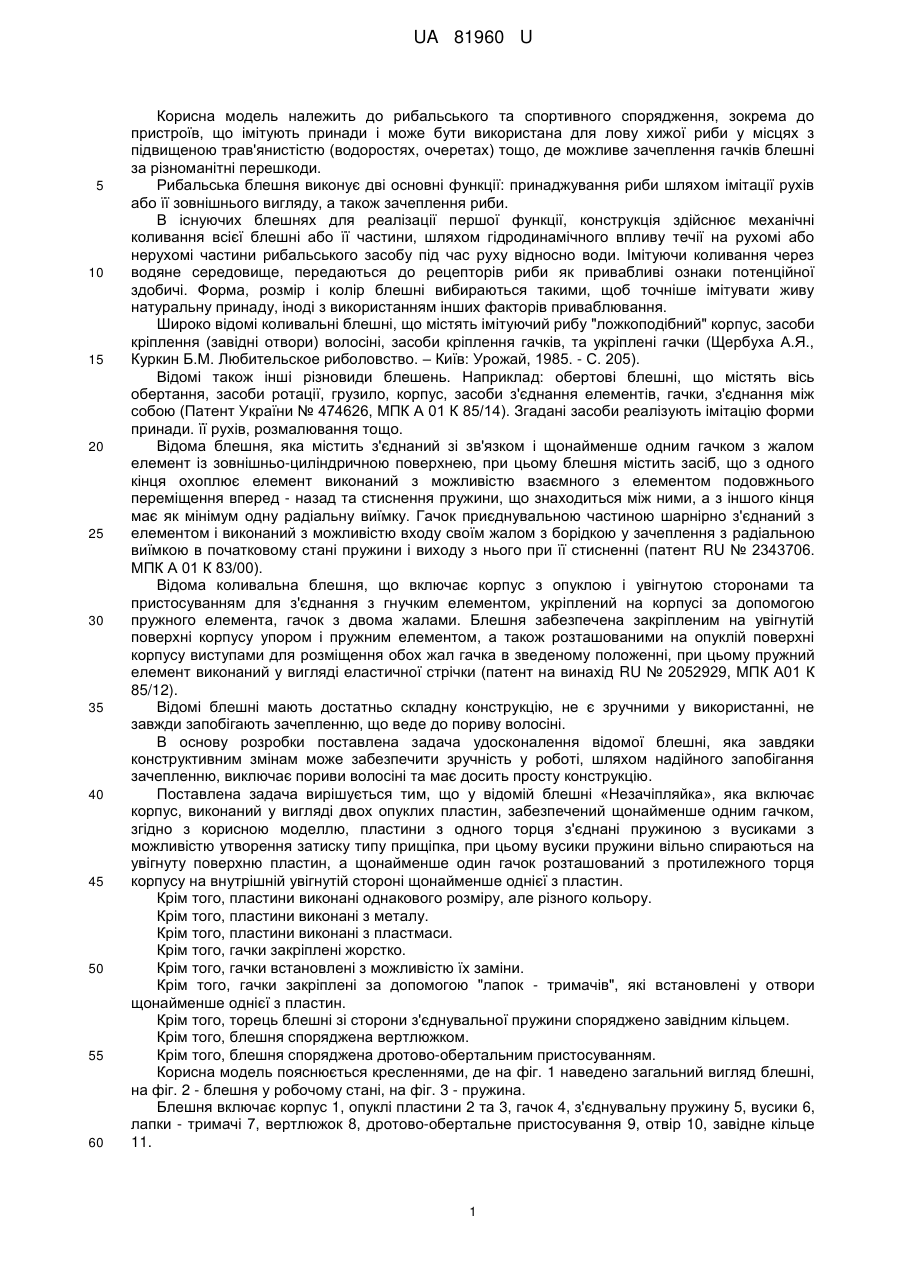

Реферат: UA 81960 U UA 81960 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рибальського та спортивного спорядження, зокрема до пристроїв, що імітують принади і може бути використана для лову хижої риби у місцях з підвищеною трав'янистістю (водоростях, очеретах) тощо, де можливе зачеплення гачків блешні за різноманітні перешкоди. Рибальська блешня виконує дві основні функції: принаджування риби шляхом імітації рухів або її зовнішнього вигляду, а також зачеплення риби. В існуючих блешнях для реалізації першої функції, конструкція здійснює механічні коливання всієї блешні або її частини, шляхом гідродинамічного впливу течії на рухомі або нерухомі частини рибальського засобу під час руху відносно води. Імітуючи коливання через водяне середовище, передаються до рецепторів риби як привабливі ознаки потенційної здобичі. Форма, розмір і колір блешні вибираються такими, щоб точніше імітувати живу натуральну принаду, іноді з використанням інших факторів приваблювання. Широко відомі коливальні блешні, що містять імітуючий рибу "ложкоподібний" корпус, засоби кріплення (завідні отвори) волосіні, засоби кріплення гачків, та укріплені гачки (Щербуха А.Я., Куркин Б.М. Любительское риболовство. – Київ: Урожай, 1985. - С. 205). Відомі також інші різновиди блешень. Наприклад: обертові блешні, що містять вісь обертання, засоби ротації, грузило, корпус, засоби з'єднання елементів, гачки, з'єднання між собою (Патент України № 474626, МПК А 01 К 85/14). Згадані засоби реалізують імітацію форми принади. її рухів, розмалювання тощо. Відома блешня, яка містить з'єднаний зі зв'язком і щонайменше одним гачком з жалом елемент із зовнішньо-циліндричною поверхнею, при цьому блешня містить засіб, що з одного кінця охоплює елемент виконаний з можливістю взаємного з елементом подовжнього переміщення вперед - назад та стиснення пружини, що знаходиться між ними, а з іншого кінця має як мінімум одну радіальну виїмку. Гачок приєднувальною частиною шарнірно з'єднаний з елементом і виконаний з можливістю входу своїм жалом з борідкою у зачеплення з радіальною виїмкою в початковому стані пружини і виходу з нього при її стисненні (патент RU № 2343706. МПК А 01 К 83/00). Відома коливальна блешня, що включає корпус з опуклою і увігнутою сторонами та пристосуванням для з'єднання з гнучким елементом, укріплений на корпусі за допомогою пружного елемента, гачок з двома жалами. Блешня забезпечена закріпленим на увігнутій поверхні корпусу упором і пружним елементом, а також розташованими на опуклій поверхні корпусу виступами для розміщення обох жал гачка в зведеному положенні, при цьому пружний елемент виконаний у вигляді еластичної стрічки (патент на винахід RU № 2052929, МПК А01 К 85/12). Відомі блешні мають достатньо складну конструкцію, не є зручними у використанні, не завжди запобігають зачепленню, що веде до пориву волосіні. В основу розробки поставлена задача удосконалення відомої блешні, яка завдяки конструктивним змінам може забезпечити зручність у роботі, шляхом надійного запобігання зачепленню, виключає пориви волосіні та має досить просту конструкцію. Поставлена задача вирішується тим, що у відомій блешні «Незачіпляйка», яка включає корпус, виконаний у вигляді двох опуклих пластин, забезпечений щонайменше одним гачком, згідно з корисною моделлю, пластини з одного торця з'єднані пружиною з вусиками з можливістю утворення затиску типу прищіпка, при цьому вусики пружини вільно спираються на увігнуту поверхню пластин, а щонайменше один гачок розташований з протилежного торця корпусу на внутрішній увігнутій стороні щонайменше однієї з пластин. Крім того, пластини виконані однакового розміру, але різного кольору. Крім того, пластини виконані з металу. Крім того, пластини виконані з пластмаси. Крім того, гачки закріплені жорстко. Крім того, гачки встановлені з можливістю їх заміни. Крім того, гачки закріплені за допомогою "лапок - тримачів", які встановлені у отвори щонайменше однієї з пластин. Крім того, торець блешні зі сторони з'єднувальної пружини споряджено завідним кільцем. Крім того, блешня споряджена вертлюжком. Крім того, блешня споряджена дротово-обертальним пристосуванням. Корисна модель пояснюється кресленнями, де на фіг. 1 наведено загальний вигляд блешні, на фіг. 2 - блешня у робочому стані, на фіг. 3 - пружина. Блешня включає корпус 1, опуклі пластини 2 та 3, гачок 4, з'єднувальну пружину 5, вусики 6, лапки - тримачі 7, вертлюжок 8, дротово-обертальне пристосування 9, отвір 10, завідне кільце 11. 1 UA 81960 U 5 10 15 20 У зібраному вигляді і в неробочому стані, блешня являє собою конструкцію у вигляді двох опуклих пластин 2, 3, що сполучені з одного торця між собою пружиною 5 з вусиками 6 таким чином, що утворюють затиск типу прищіпки, вусики 6 при цьому вільно спираються на внутрішню увігнуту поверхню пластин. З протилежного торця на пластинах встановлені гачки 4. Гачки можуть бути одинарними, подвійними, можуть бути комбінації з одинарного і подвійного гачків, а також будь-які комбінації, враховуючи те, скільки гачків встановлено на пластинах. Гачки можуть бути як знімними, так і незнімними, тобто жорстко закріпленими до пластини. При жорсткому варіанті гачки можуть бути закріплені на пластині за допомогою зварювання, паяння, залежно від матеріалу пластин. Кріплення гачків до пластин також може бути здійснене за допомогою "лапок - тримачів" 7, які встановлюються в отвір пластини 10 з опуклої сторони, а з увігнутої - фіксуватимуть гачки. У неробочому стані гачки згруповані, завдяки чому блешня набуває властивостіблешні. Крім того, самі пластини можуть бути виконані з різних матеріалів (метал, пластмаса), різних розмірів, різних забарвлень, а також довільних поєднань згаданих параметрів. Блешня «Незачіпляйка», що заявляється, може бути як коливальною, так і такою, що обертається. За умови оснащення блешні вертлюжком або дротово-обертальним пристосуванням, вона набуває обертальні властивості. За відсутності таких механізмів, блешня використовується тільки як коливальна. У момент клювання, риба захоплює блешню натискуючи на її пластини 1, 2, за рахунок наявності з'єднувальної пружини 5 пластини різко змикаються, утворюючи защип типу прищіпка, а гачки 4 вмить розкриваються і застряють в пащі риби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Блешня, що містить корпус, виконаний у вигляді двох опуклих пластин, забезпечений щонайменше одним гачком, яка відрізняється тим, що пластини з одного торця з'єднані пружиною з вусиками з можливістю утворення затиску типу прищіпка, при цьому вусики вільно спираються на увігнуті поверхні пластин, а щонайменше один гачок розташований з протилежного торця корпусу на внутрішній увігнутій стороні щонайменше однієї з пластин. 2. Блешня за п. 1, яка відрізняється тим, що пластини виконані однакового розміру але різного кольору. 3. Блешня за п. 1, яка відрізняється тим, що пластини виконані з металу. 4. Блешня за п. 1, яка відрізняється тим, що пластини виконані з пластмаси. 5. Блешня за п. 1, яка відрізняється тим, що гачки закріплені жорстко. 6. Блешня за п. 1, яка відрізняється тим, що гачки встановлені з можливістю їх заміни. 7. Блешня за пп. 1, 6, яка відрізняється тим, що гачки закріплені за допомогою "лапоктримачів", які встановлені у отворі щонайменше однієї з пластин. 8. Блешня за п. 1, яка відрізняється тим, що торець блешні зі сторони з'єднувальної пружини споряджено завідним кільцем. 9. Блешня за пп. 1, 8, яка відрізняється тим, що блешня споряджена вертлюжком. 10. Блешня за пп. 1, 8, яка відрізняється тим, що блешня споряджена дротово-обертовим пристосуванням. 2 UA 81960 U 3 UA 81960 U 4 UA 81960 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Назва патенту англійською"nezachipliaika" (non-clinging) jig
Автори англійськоюKovalchuk Serhii Volodymyrovych
Назва патенту російськоюБлесна "незацепляйка"
Автори російськоюКовальчук Сергей Владимирович
МПК / Мітки
МПК: A01K 85/00
Мітки: незачіпляйка, блешня
