Коливальна блешня

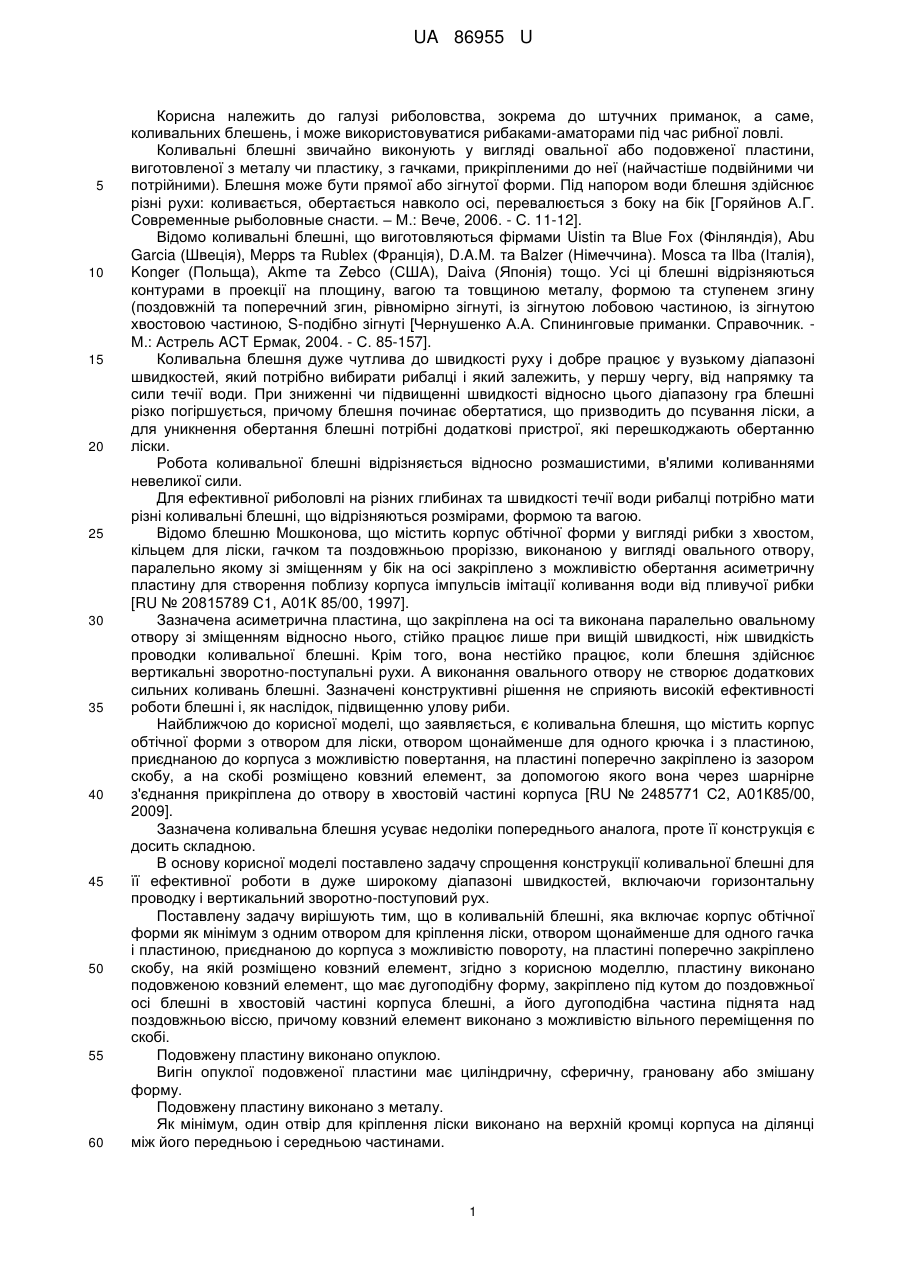

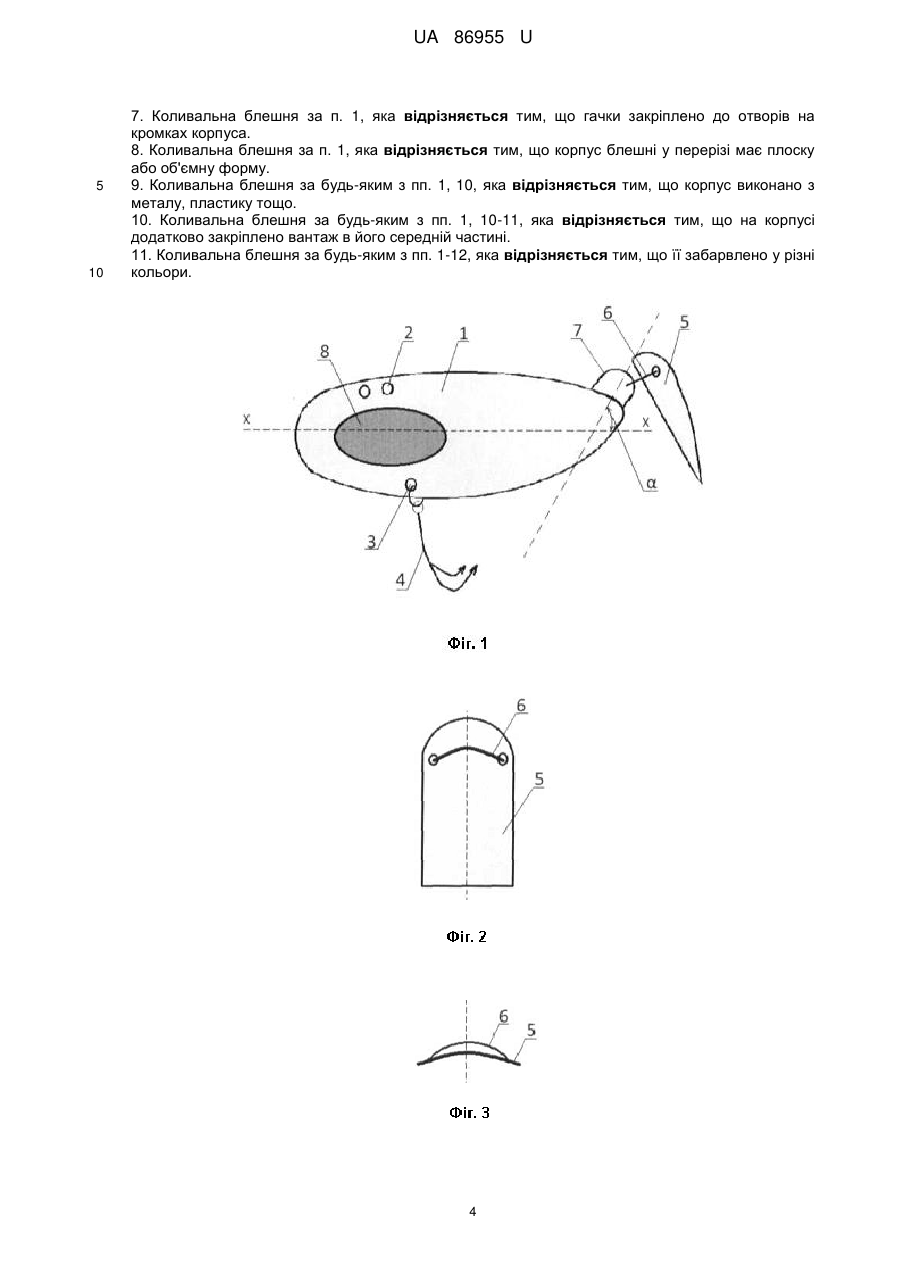

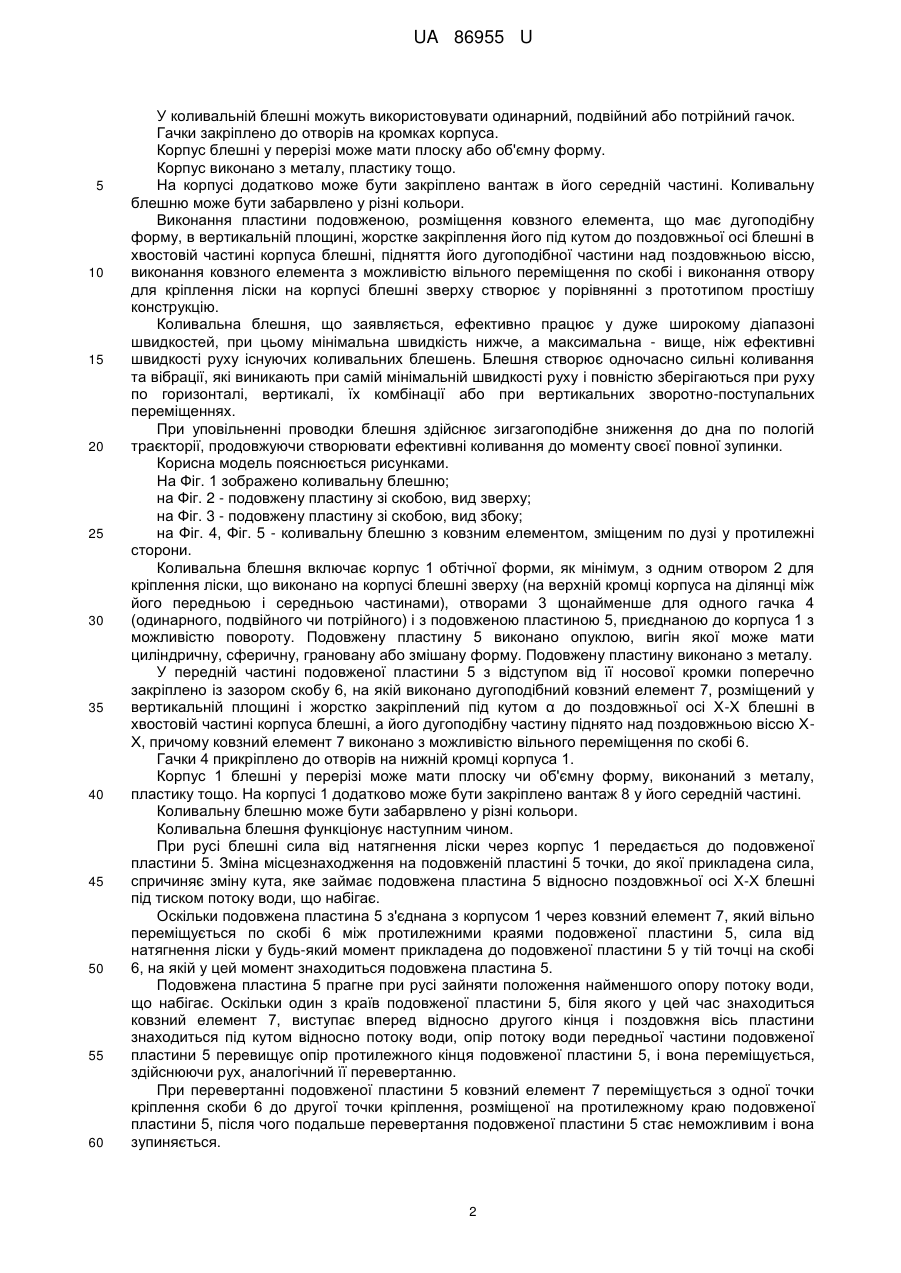

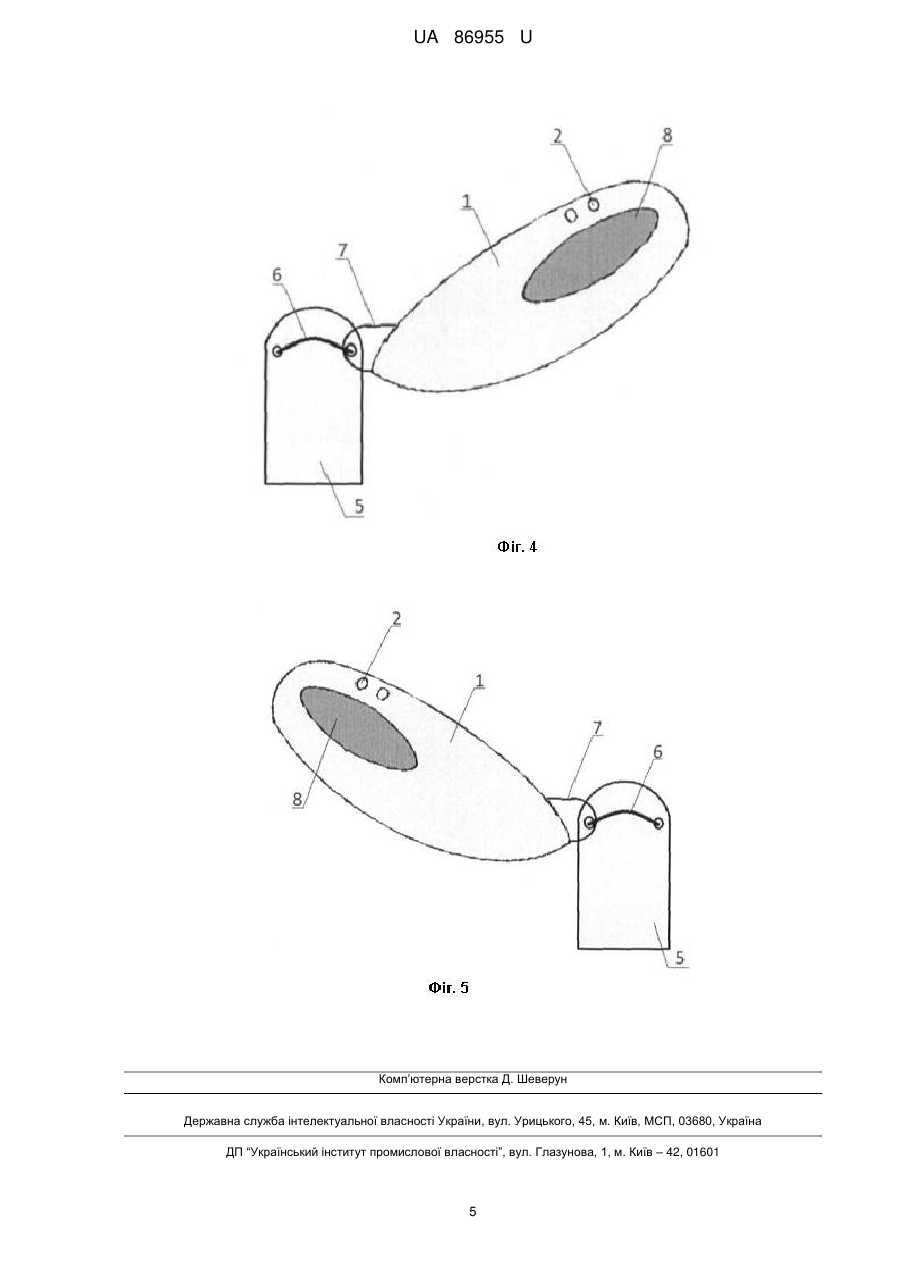

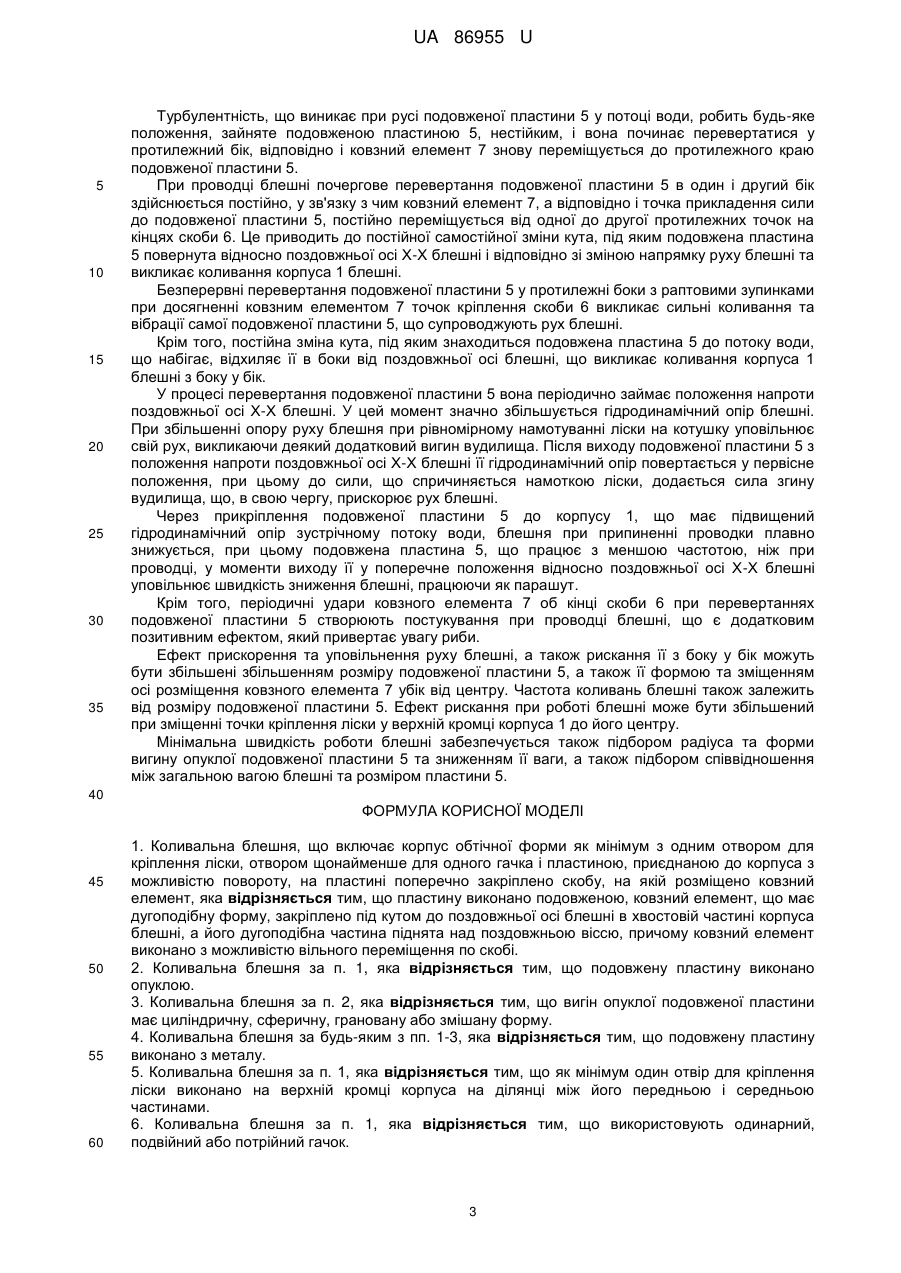

Реферат: UA 86955 U UA 86955 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна належить до галузі риболовства, зокрема до штучних приманок, а саме, коливальних блешень, і може використовуватися рибаками-аматорами під час рибної ловлі. Коливальні блешні звичайно виконують у вигляді овальної або подовженої пластини, виготовленої з металу чи пластику, з гачками, прикріпленими до неї (найчастіше подвійними чи потрійними). Блешня може бути прямої або зігнутої форми. Під напором води блешня здійснює різні рухи: коливається, обертається навколо осі, перевалюється з боку на бік [Горяйнов А.Г. Современные рыболовные снасти. – М.: Вече, 2006. - С. 11-12]. Відомо коливальні блешні, що виготовляються фірмами Uistin та Blue Fox (Фінляндія), Abu Garcia (Швеція), Mepps та Rublex (Франція), D.A.M. та Balzer (Німеччина). Mosca та Ilba (Італія), Konger (Польща), Аkmе та Zebco (США), Daiva (Японія) тощо. Усі ці блешні відрізняються контурами в проекції на площину, вагою та товщиною металу, формою та ступенем згину (поздовжній та поперечний згин, рівномірно зігнуті, із зігнутою лобовою частиною, із зігнутою хвостовою частиною, S-подібно зігнуті [Чернушенко А.А. Спининговые приманки. Справочник. М.: Астрель ACT Ермак, 2004. - С. 85-157]. Коливальна блешня дуже чутлива до швидкості руху і добре працює у вузькому діапазоні швидкостей, який потрібно вибирати рибалці і який залежить, у першу чергу, від напрямку та сили течії води. При зниженні чи підвищенні швидкості відносно цього діапазону гра блешні різко погіршується, причому блешня починає обертатися, що призводить до псування ліски, а для уникнення обертання блешні потрібні додаткові пристрої, які перешкоджають обертанню ліски. Робота коливальної блешні відрізняється відносно розмашистими, в'ялими коливаннями невеликої сили. Для ефективної риболовлі на різних глибинах та швидкості течії води рибалці потрібно мати різні коливальні блешні, що відрізняються розмірами, формою та вагою. Відомо блешню Мошконова, що містить корпус обтічної форми у вигляді рибки з хвостом, кільцем для ліски, гачком та поздовжньою проріззю, виконаною у вигляді овального отвору, паралельно якому зі зміщенням у бік на осі закріплено з можливістю обертання асиметричну пластину для створення поблизу корпуса імпульсів імітації коливання води від пливучої рибки [RU № 20815789 С1, А01К 85/00, 1997]. Зазначена асиметрична пластина, що закріплена на осі та виконана паралельно овальному отвору зі зміщенням відносно нього, стійко працює лише при вищій швидкості, ніж швидкість проводки коливальної блешні. Крім того, вона нестійко працює, коли блешня здійснює вертикальні зворотно-поступальні рухи. А виконання овального отвору не створює додаткових сильних коливань блешні. Зазначені конструктивні рішення не сприяють високій ефективності роботи блешні і, як наслідок, підвищенню улову риби. Найближчою до корисної моделі, що заявляється, є коливальна блешня, що містить корпус обтічної форми з отвором для ліски, отвором щонайменше для одного крючка і з пластиною, приєднаною до корпуса з можливістю повертання, на пластині поперечно закріплено із зазором скобу, а на скобі розміщено ковзний елемент, за допомогою якого вона через шарнірне з'єднання прикріплена до отвору в хвостовій частині корпуса [RU № 2485771 С2, А01К85/00, 2009]. Зазначена коливальна блешня усуває недоліки попереднього аналога, проте її конструкція є досить складною. В основу корисної моделі поставлено задачу спрощення конструкції коливальної блешні для її ефективної роботи в дуже широкому діапазоні швидкостей, включаючи горизонтальну проводку і вертикальний зворотно-поступовий рух. Поставлену задачу вирішують тим, що в коливальній блешні, яка включає корпус обтічної форми як мінімум з одним отвором для кріплення ліски, отвором щонайменше для одного гачка і пластиною, приєднаною до корпуса з можливістю повороту, на пластині поперечно закріплено скобу, на якій розміщено ковзний елемент, згідно з корисною моделлю, пластину виконано подовженою ковзний елемент, що має дугоподібну форму, закріплено під кутом до поздовжньої осі блешні в хвостовій частині корпуса блешні, а його дугоподібна частина піднята над поздовжньою віссю, причому ковзний елемент виконано з можливістю вільного переміщення по скобі. Подовжену пластину виконано опуклою. Вигін опуклої подовженої пластини має циліндричну, сферичну, грановану або змішану форму. Подовжену пластину виконано з металу. Як мінімум, один отвір для кріплення ліски виконано на верхній кромці корпуса на ділянці між його передньою і середньою частинами. 1 UA 86955 U 5 10 15 20 25 30 35 40 45 5055 60 У коливальній блешні можуть використовувати одинарний, подвійний або потрійний гачок. Гачки закріплено до отворів на кромках корпуса. Корпус блешні у перерізі може мати плоску або об'ємну форму. Корпус виконано з металу, пластику тощо. На корпусі додатково може бути закріплено вантаж в його середній частині. Коливальну блешню може бути забарвлено у різні кольори. Виконання пластини подовженою, розміщення ковзного елемента, що має дугоподібну форму, в вертикальній площині, жорстке закріплення його під кутом до поздовжньої осі блешні в хвостовій частині корпуса блешні, підняття його дугоподібної частини над поздовжньою віссю, виконання ковзного елемента з можливістю вільного переміщення по скобі і виконання отвору для кріплення ліски на корпусі блешні зверху створює у порівнянні з прототипом простішу конструкцію. Коливальна блешня, що заявляється, ефективно працює у дуже широкому діапазоні швидкостей, при цьому мінімальна швидкість нижче, а максимальна - вище, ніж ефективні швидкості руху існуючих коливальних блешень. Блешня створює одночасно сильні коливання та вібрації, які виникають при самій мінімальній швидкості руху і повністю зберігаються при руху по горизонталі, вертикалі, їх комбінації або при вертикальних зворотно-поступальних переміщеннях. При уповільненні проводки блешня здійснює зигзагоподібне зниження до дна по пологій траєкторії, продовжуючи створювати ефективні коливання до моменту своєї повної зупинки. Корисна модель пояснюється рисунками. На Фіг. 1 зображено коливальну блешню; на Фіг. 2 - подовжену пластину зі скобою, вид зверху; на Фіг. 3 - подовжену пластину зі скобою, вид збоку; на Фіг. 4, Фіг. 5 - коливальну блешню з ковзним елементом, зміщеним по дузі у протилежні сторони. Коливальна блешня включає корпус 1 обтічної форми, як мінімум, з одним отвором 2 для кріплення ліски, що виконано на корпусі блешні зверху (на верхній кромці корпуса на ділянці між його передньою і середньою частинами), отворами 3 щонайменше для одного гачка 4 (одинарного, подвійного чи потрійного) і з подовженою пластиною 5, приєднаною до корпуса 1 з можливістю повороту. Подовжену пластину 5 виконано опуклою, вигін якої може мати циліндричну, сферичну, грановану або змішану форму. Подовжену пластину виконано з металу. У передній частині подовженої пластини 5 з відступом від її носової кромки поперечно закріплено із зазором скобу 6, на якій виконано дугоподібний ковзний елемент 7, розміщений у вертикальній площині і жорстко закріплений під кутом α до поздовжньої осі Х-Х блешні в хвостовій частині корпуса блешні, а його дугоподібну частину піднято над поздовжньою віссю ХХ, причому ковзний елемент 7 виконано з можливістю вільного переміщення по скобі 6. Гачки 4 прикріплено до отворів на нижній кромці корпуса 1. Корпус 1 блешні у перерізі може мати плоску чи об'ємну форму, виконаний з металу, пластику тощо. На корпусі 1 додатково може бути закріплено вантаж 8 у його середній частині. Коливальну блешню може бути забарвлено у різні кольори. Коливальна блешня функціонує наступним чином. При русі блешні сила від натягнення ліски через корпус 1 передається до подовженої пластини 5. Зміна місцезнаходження на подовженій пластині 5 точки, до якої прикладена сила, спричиняє зміну кута, яке займає подовжена пластина 5 відносно поздовжньої осі Х-Х блешні під тиском потоку води, що набігає. Оскільки подовжена пластина 5 з'єднана з корпусом 1 через ковзний елемент 7, який вільно переміщується по скобі 6 між протилежними краями подовженої пластини 5, сила від натягнення ліски у будь-який момент прикладена до подовженої пластини 5 у тій точці на скобі 6, на якій у цей момент знаходиться подовжена пластина 5. Подовжена пластина 5 прагне при русі зайняти положення найменшого опору потоку води, що набігає. Оскільки один з країв подовженої пластини 5, біля якого у цей час знаходиться ковзний елемент 7, виступає вперед відносно другого кінця і поздовжня вісь пластини знаходиться під кутом відносно потоку води, опір потоку води передньої частини подовженої пластини 5 перевищує опір протилежного кінця подовженої пластини 5, і вона переміщується, здійснюючи рух, аналогічний її перевертанню. При перевертанні подовженої пластини 5 ковзний елемент 7 переміщується з одної точки кріплення скоби 6 до другої точки кріплення, розміщеної на протилежному краю подовженої пластини 5, після чого подальше перевертання подовженої пластини 5 стає неможливим і вона зупиняється. 2 UA 86955 U 5 10 15 20 25 30 35 Турбулентність, що виникає при русі подовженої пластини5 у потоці води, робить будь-яке положення, зайняте подовженою пластиною 5, нестійким, і вона починає перевертатися у протилежний бік, відповідно і ковзний елемент 7 знову переміщується до протилежного краю подовженої пластини 5. При проводці блешні почергове перевертання подовженої пластини 5 в один і другий бік здійснюється постійно, у зв'язку з чим ковзний елемент 7, а відповідно і точка прикладення сили до подовженої пластини 5, постійно переміщується від одної до другої протилежних точок на кінцях скоби 6. Це приводить до постійної самостійної зміни кута, під яким подовжена пластина 5 повернута відносно поздовжньої осі Х-Х блешні і відповідно зі зміною напрямку руху блешні та викликає коливання корпуса 1 блешні. Безперервні перевертання подовженої пластини 5 у протилежні боки з раптовими зупинками при досягненні ковзним елементом 7 точок кріплення скоби 6 викликає сильні коливання та вібрації самої подовженої пластини 5, що супроводжують рух блешні. Крім того, постійна зміна кута, під яким знаходиться подовжена пластина 5 до потоку води, що набігає, відхиляє її в боки від поздовжньої осі блешні, що викликає коливання корпуса 1 блешні з боку у бік. У процесі перевертання подовженої пластини 5 вона періодично займає положення напроти поздовжньої осі Х-Х блешні. У цей момент значно збільшується гідродинамічний опір блешні. При збільшенні опору руху блешня при рівномірному намотуванні ліски на котушку уповільнює свій рух, викликаючи деякий додатковий вигин вудилища. Після виходу подовженої пластини 5 з положення напроти поздовжньої осі Х-Х блешні її гідродинамічний опір повертається у первісне положення, при цьому до сили, що спричиняється намоткою ліски, додається сила згину вудилища, що, в свою чергу, прискорює рух блешні. Через прикріплення подовженої пластини 5 до корпусу 1, що має підвищений гідродинамічний опір зустрічному потоку води, блешня при припиненні проводки плавно знижується, при цьому подовжена пластина 5, що працює з меншою частотою, ніж при проводці, у моменти виходу її у поперечне положення відносно поздовжньої осі Х-Х блешні уповільнює швидкість зниження блешні, працюючи як парашут. Крім того, періодичні удари ковзного елемента 7 об кінці скоби 6 при перевертаннях подовженої пластини 5 створюють постукування при проводці блешні, що є додатковим позитивним ефектом, який привертає увагу риби. Ефект прискорення та уповільнення руху блешні, а також рискання її з боку у бік можуть бути збільшені збільшенням розміру подовженої пластини 5, а також її формою та зміщенням осі розміщення ковзного елемента 7 убік від центру. Частота коливань блешні також залежить від розміру подовженої пластини 5. Ефект рискання при роботі блешні може бути збільшений при зміщенні точки кріплення ліски у верхній кромці корпуса 1 до його центру. Мінімальна швидкість роботи блешні забезпечується також підбором радіуса та форми вигину опуклої подовженої пластини 5 та зниженням її ваги, а також підбором співвідношення між загальною вагою блешні та розміром пластини 5. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Коливальна блешня, що включає корпус обтічної форми як мінімум з одним отвором для кріплення ліски, отвором щонайменше для одного гачка і пластиною, приєднаною до корпуса з можливістю повороту, на пластині поперечно закріплено скобу, на якій розміщено ковзний елемент, яка відрізняється тим, що пластину виконано подовженою, ковзний елемент, що має дугоподібну форму, закріплено під кутом до поздовжньої осі блешні в хвостовій частині корпуса блешні, а його дугоподібна частина піднята над поздовжньою віссю, причому ковзний елемент виконано з можливістю вільного переміщення по скобі. 2. Коливальна блешня за п. 1, яка відрізняється тим, що подовжену пластину виконано опуклою. 3. Коливальна блешня за п. 2, яка відрізняється тим, що вигін опуклої подовженої пластини має циліндричну, сферичну, грановану або змішану форму. 4. Коливальна блешня за будь-яким з пп. 1-3, яка відрізняється тим, що подовжену пластину виконано з металу. 5. Коливальна блешня за п. 1, яка відрізняється тим, що як мінімум один отвір для кріплення ліски виконано на верхній кромці корпуса на ділянці між його передньою і середньою частинами. 6. Коливальна блешня за п. 1, яка відрізняється тим, що використовують одинарний, подвійний або потрійний гачок. 3 UA 86955 U 5 10 7. Коливальна блешня за п. 1, яка відрізняється тим, що гачки закріплено до отворів на кромках корпуса. 8. Коливальна блешня за п. 1, яка відрізняється тим, що корпус блешні у перерізі має плоску або об'ємну форму. 9. Коливальна блешня за будь-яким з пп. 1, 10, яка відрізняється тим, що корпус виконано з металу, пластику тощо. 10. Коливальна блешня за будь-яким з пп. 1, 10-11, яка відрізняється тим, що на корпусі додатково закріплено вантаж в його середній частині. 11. Коливальна блешня за будь-яким з пп. 1-12, яка відрізняється тим, що її забарвлено у різні кольори. 4 UA 86955 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
