Індивідуальна міні-сауна

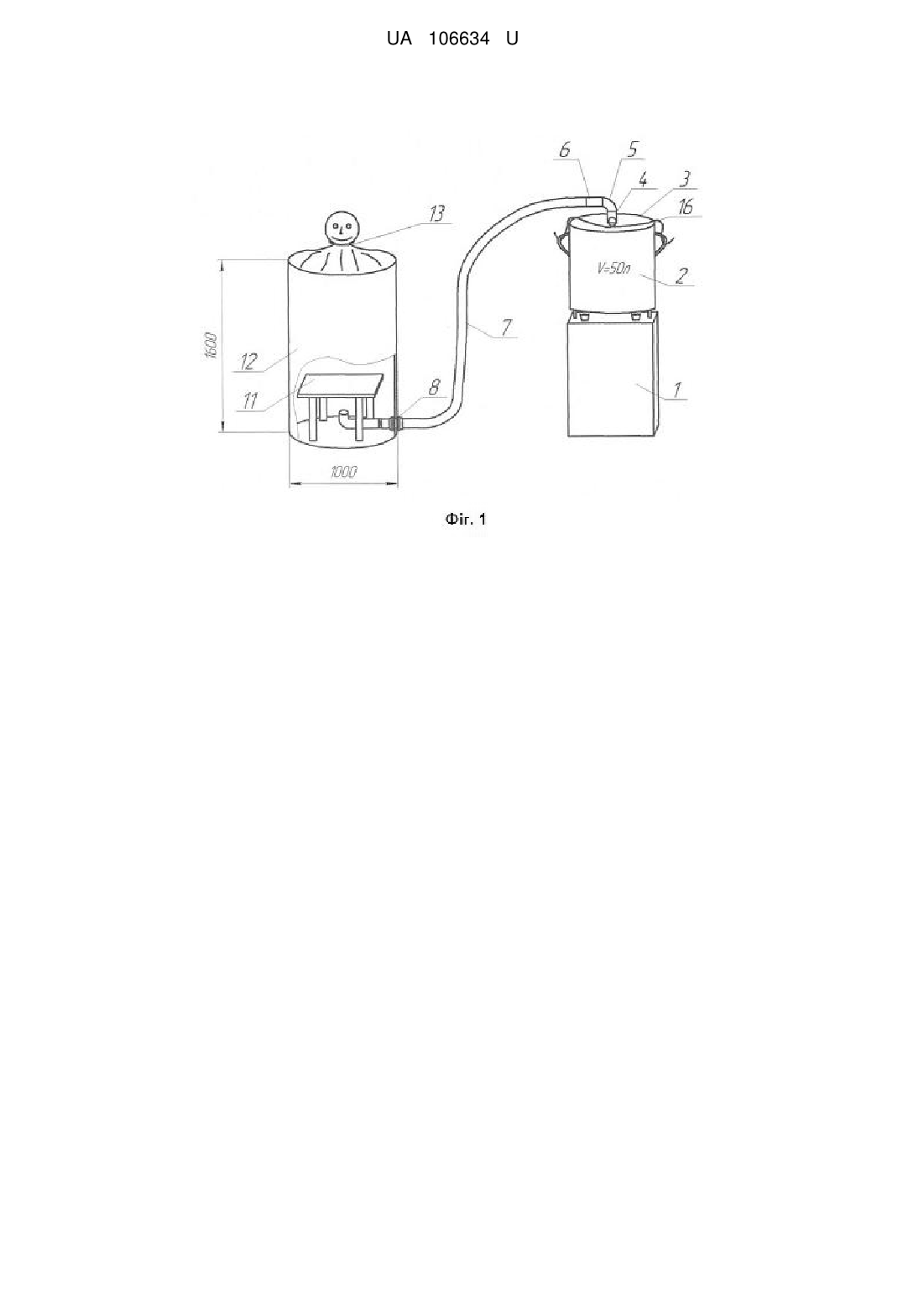

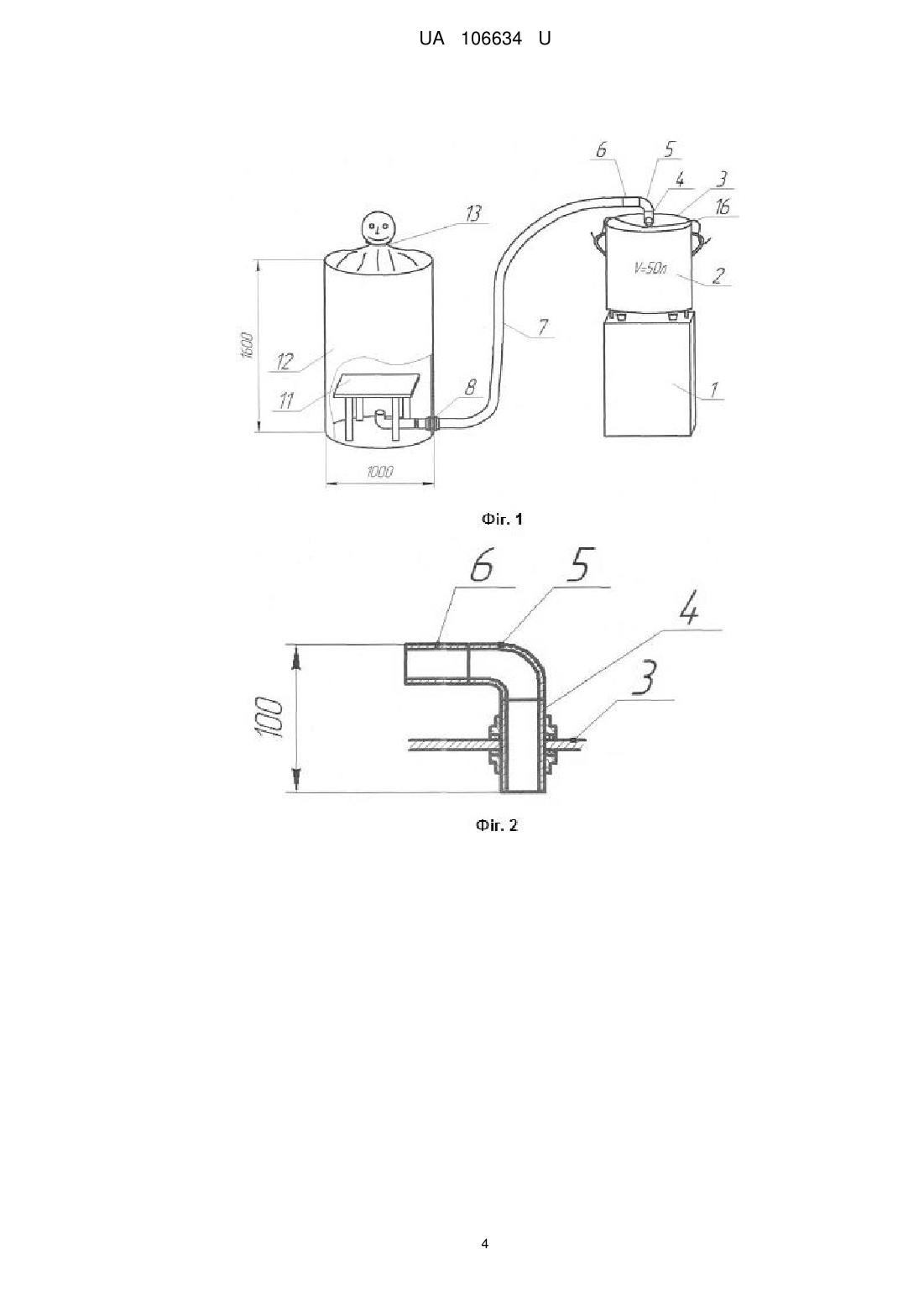

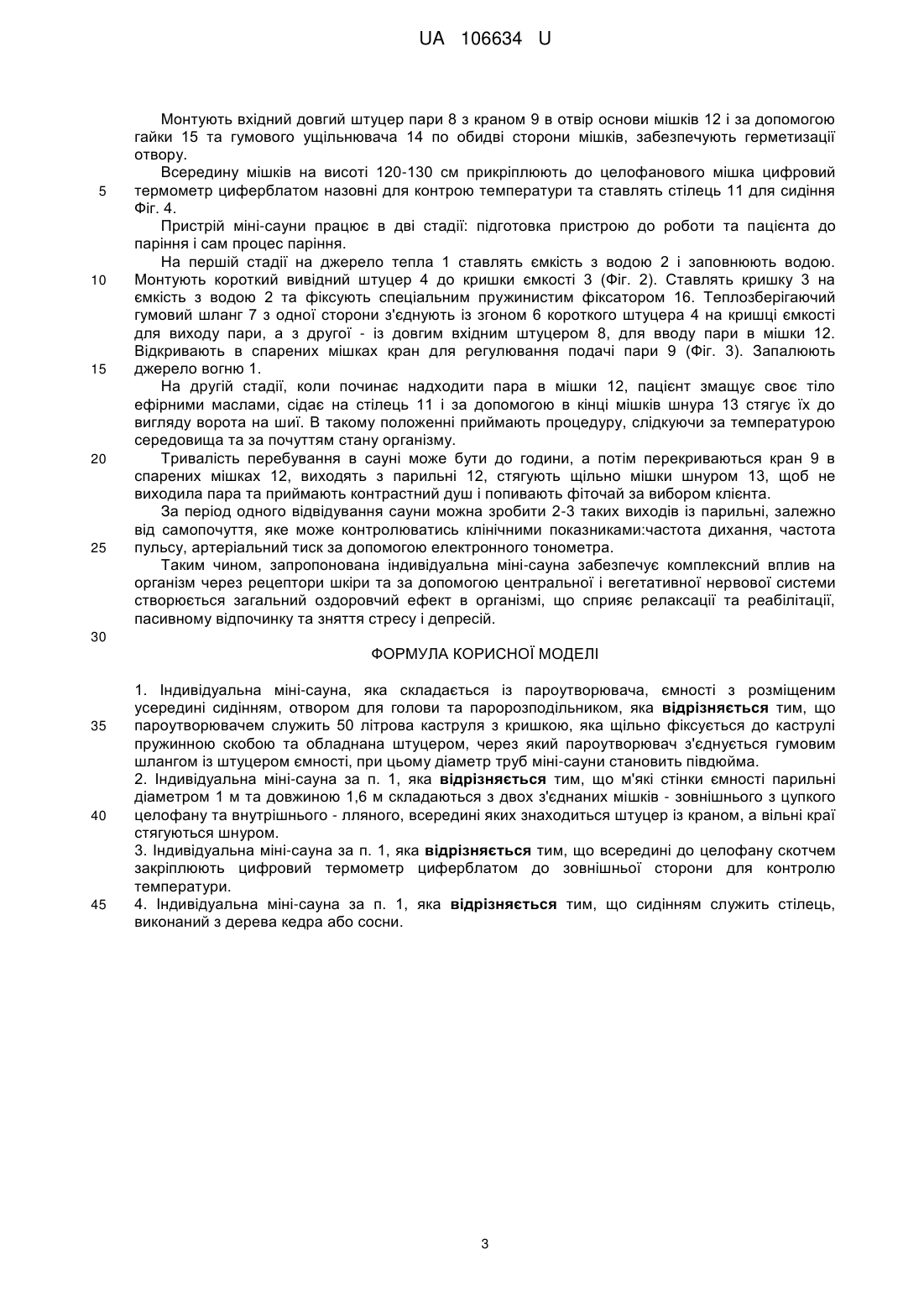

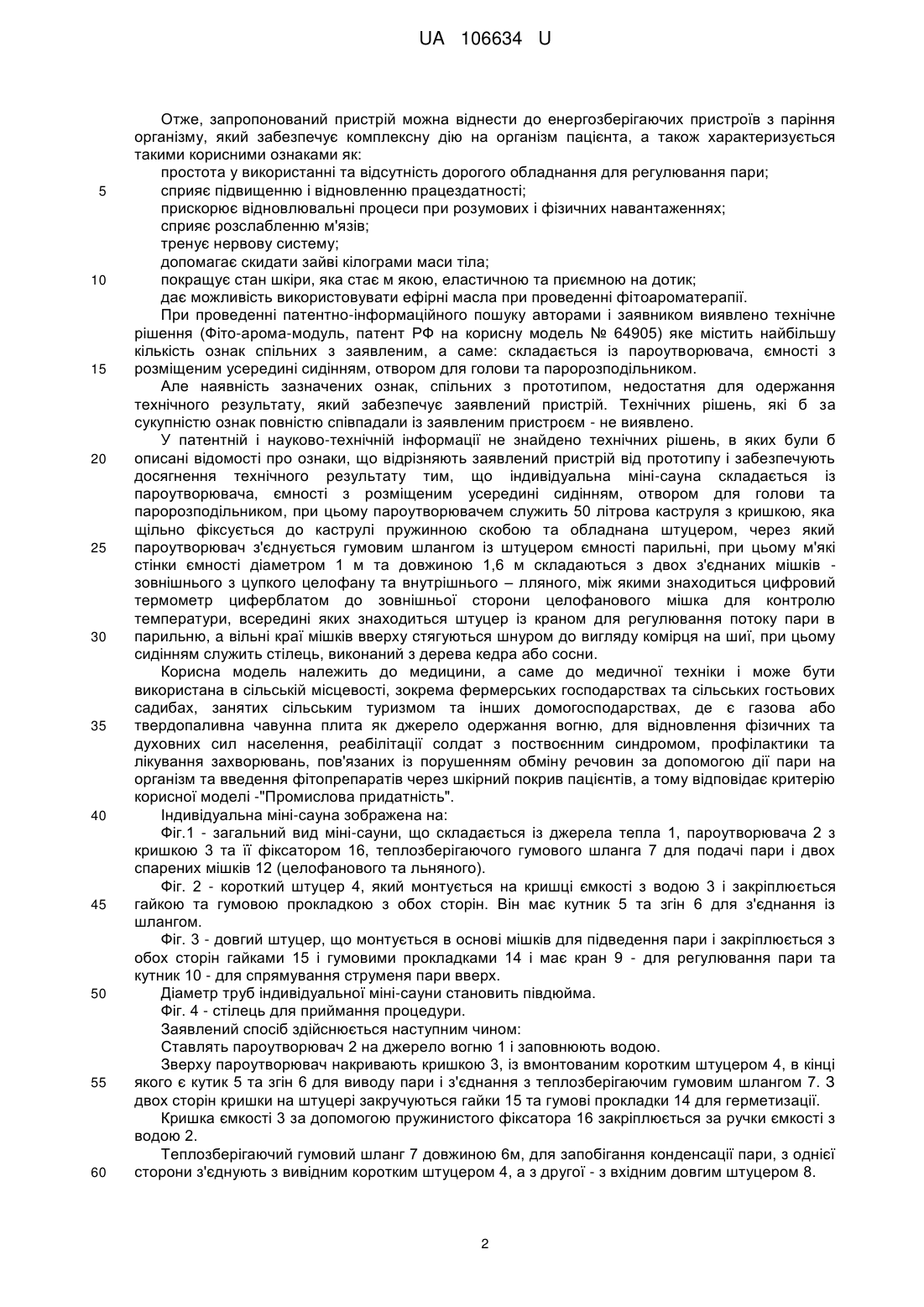

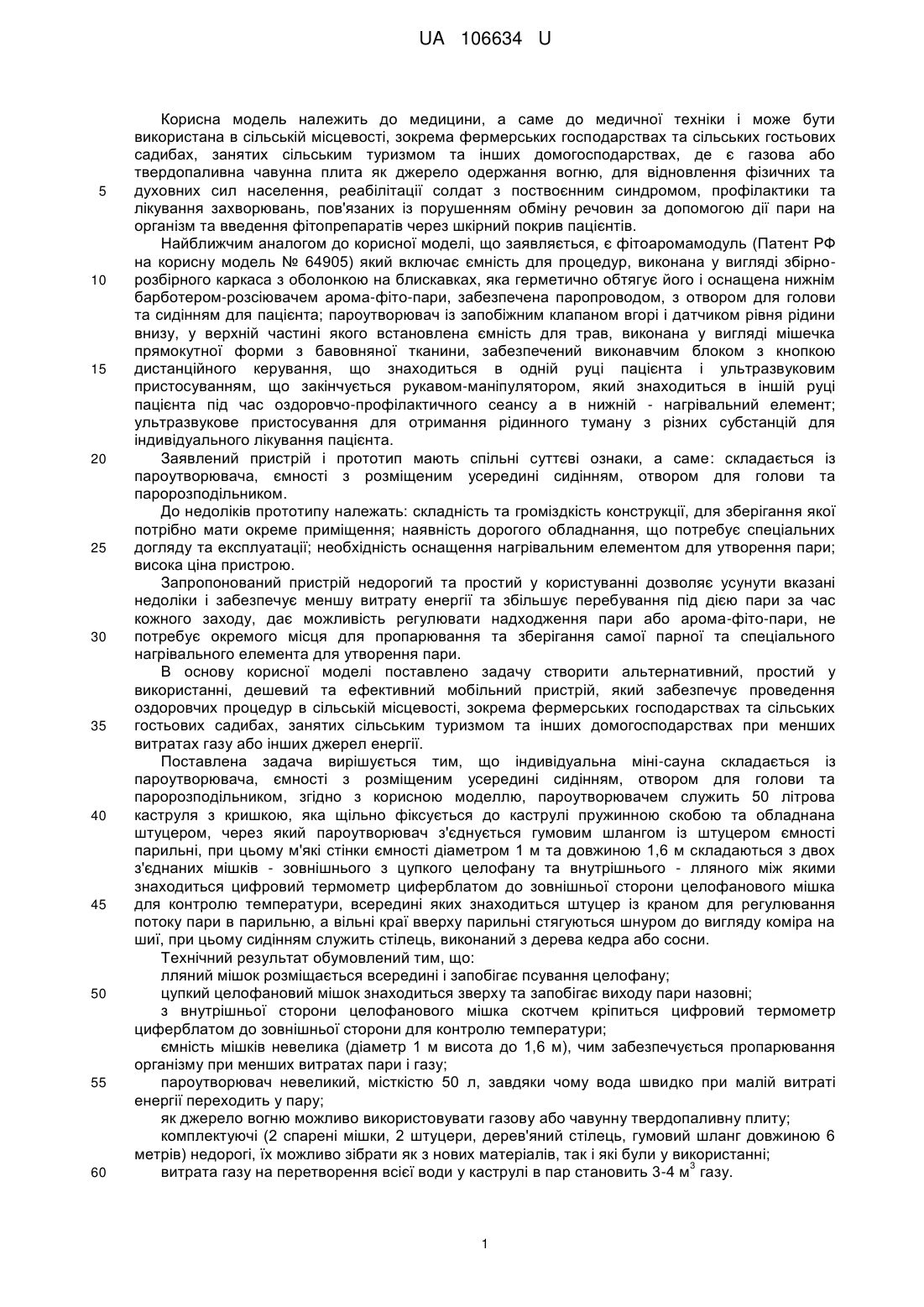

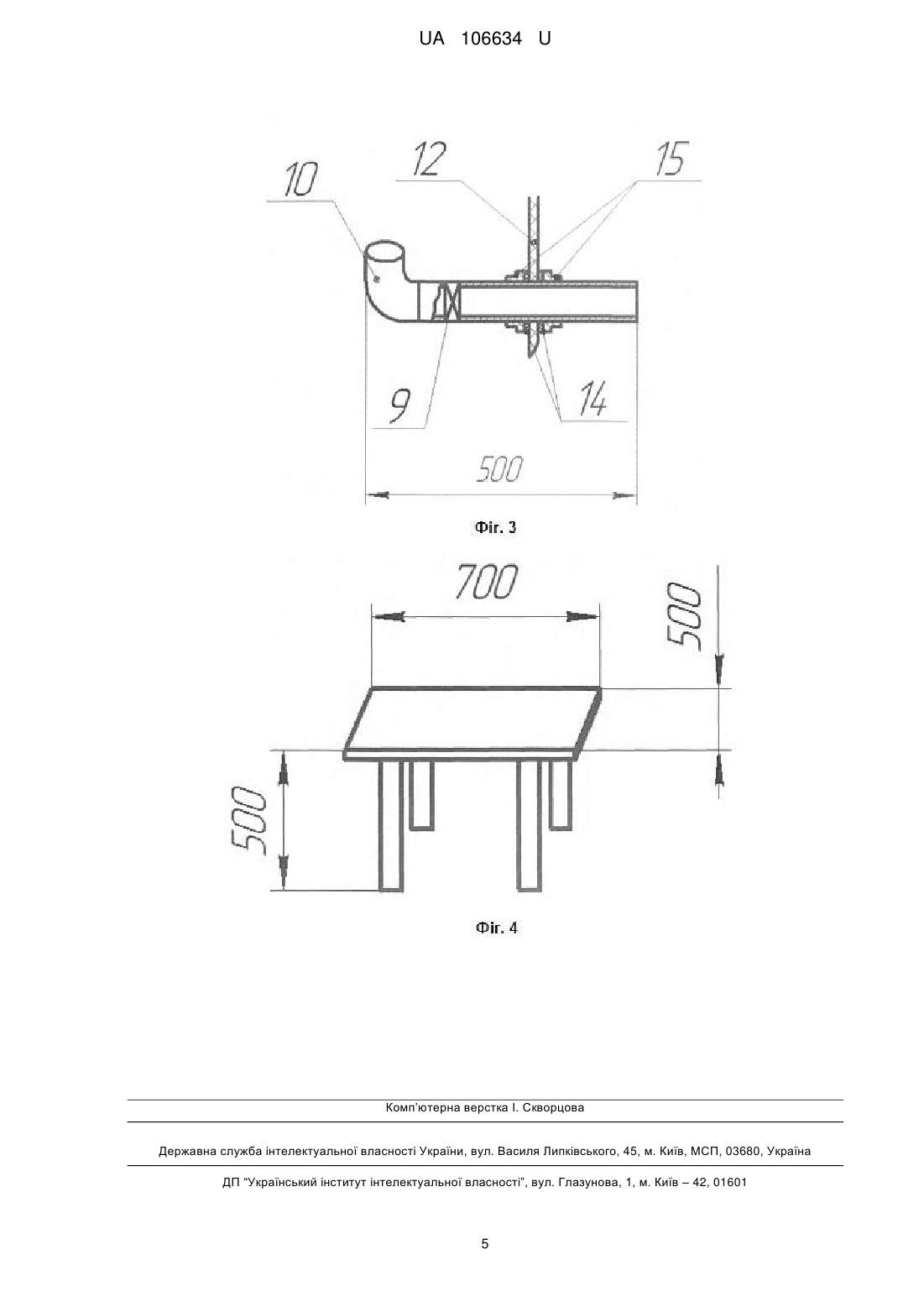

Реферат: Індивідуальна міні-сауна складається із пароутворювача, ємності з розміщеним усередині сидінням, отвором для голови та паророзподільником. Пароутворювачем служить 50 літрова каструля з кришкою, яка щільно фіксується до каструлі пружинною скобою та обладнана штуцером, через який пароутворювач з'єднується гумовим шлангом із штуцером ємності. При цьому діаметр труб міні-сауни становить півдюйма. UA 106634 U (12) UA 106634 U UA 106634 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки і може бути використана в сільській місцевості, зокрема фермерських господарствах та сільських гостьових садибах, занятих сільським туризмом та інших домогосподарствах, де є газова або твердопаливна чавунна плита як джерело одержання вогню, для відновлення фізичних та духовних сил населення, реабілітації солдат з поствоєнним синдромом, профілактики та лікування захворювань, пов'язаних із порушенням обміну речовин за допомогою дії пари на організм та введення фітопрепаратів через шкірний покрив пацієнтів. Найближчим аналогом до корисної моделі, що заявляється, є фітоаромамодуль (Патент РФ на корисну модель № 64905) який включає ємність для процедур, виконана у вигляді збірнорозбірного каркаса з оболонкою на блискавках, яка герметично обтягує його і оснащена нижнім барботером-розсіювачем арома-фіто-пари, забезпечена паропроводом, з отвором для голови та сидінням для пацієнта; пароутворювач із запобіжним клапаном вгорі і датчиком рівня рідини внизу, у верхній частині якого встановлена ємність для трав, виконана у вигляді мішечка прямокутної форми з бавовняної тканини, забезпечений виконавчим блоком з кнопкою дистанційного керування, що знаходиться в одній руці пацієнта і ультразвуковим пристосуванням, що закінчується рукавом-маніпулятором, який знаходиться в іншій руці пацієнта під час оздоровчо-профілактичного сеансу а в нижній - нагрівальний елемент; ультразвукове пристосування для отримання рідинного туману з різних субстанцій для індивідуального лікування пацієнта. Заявлений пристрій і прототип мають спільні суттєві ознаки, а саме: cкладається із пароутворювача, ємності з розміщеним усередині сидінням, отвором для голови та паророзподільником. До недоліків прототипу належать: складність та громіздкість конструкції, для зберігання якої потрібно мати окреме приміщення; наявність дорогого обладнання, що потребує спеціальних догляду та експлуатації; необхідність оснащення нагрівальним елементом для утворення пари; висока ціна пристрою. Запропонований пристрій недорогий та простий у користуванні дозволяє усунути вказані недоліки і забезпечує меншу витрату енергії та збільшує перебування під дією пари за час кожного заходу, дає можливість регулювати надходження пари або арома-фіто-пари, не потребує окремого місця для пропарювання та зберігання самої парної та спеціального нагрівального елемента для утворення пари. В основу корисної моделі поставлено задачу створити альтернативний, простий у використанні, дешевий та ефективний мобільний пристрій, який забезпечує проведення оздоровчих процедур в сільській місцевості, зокрема фермерських господарствах та сільських гостьових садибах, занятих сільським туризмом та інших домогосподарствах при менших витратах газу або інших джерел енергії. Поставлена задача вирішується тим, що індивідуальна міні-сауна складається із пароутворювача, ємності з розміщеним усередині сидінням, отвором для голови та паророзподільником, згідно з корисною моделлю, пароутворювачем служить 50 літрова каструля з кришкою, яка щільно фіксується до каструлі пружинною скобою та обладнана штуцером, через який пароутворювач з'єднується гумовим шлангом із штуцером ємності парильні, при цьому м'які стінки ємності діаметром 1 м та довжиною 1,6 м складаються з двох з'єднаних мішків - зовнішнього з цупкого целофану та внутрішнього - лляного між якими знаходиться цифровий термометр циферблатом до зовнішньої сторони целофанового мішка для контролю температури, всередині яких знаходиться штуцер із краном для регулювання потоку пари в парильню, а вільні краї вверху парильні стягуються шнуром до вигляду коміра на шиї, при цьому сидінням служить стілець, виконаний з дерева кедра або сосни. Технічний результат обумовлений тим, що: лляний мішок розміщається всередині і запобігає псування целофану; цупкий целофановий мішок знаходиться зверху та запобігає виходу пари назовні; з внутрішньої сторони целофанового мішка скотчем кріпиться цифровий термометр циферблатом до зовнішньої сторони для контролю температури; ємність мішків невелика (діаметр 1 м висота до 1,6 м), чим забезпечується пропарювання організму при менших витратах пари і газу; пароутворювач невеликий, місткістю 50 л, завдяки чому вода швидко при малій витраті енергії переходить у пару; як джерело вогню можливо використовувати газову або чавунну твердопаливну плиту; комплектуючі (2 спарені мішки, 2 штуцери, дерев'яний стілець, гумовий шланг довжиною 6 метрів) недорогі, їх можливо зібрати як з нових матеріалів, так і які були у використанні; 3 витрата газу на перетворення всієї води у каструлі в пар становить 3-4 м газу. 1 UA 106634 U 5 10 15 20 25 30 35 40 45 50 55 60 Отже, запропонований пристрій можна віднести до енергозберігаючих пристроїв з паріння організму, який забезпечує комплексну дію на організм пацієнта, а також характеризується такими корисними ознаками як: простота у використанні та відсутність дорогого обладнання для регулювання пари; сприяє підвищенню і відновленню працездатності; прискорює відновлювальні процеси при розумових і фізичних навантаженнях; сприяє розслабленню м'язів; тренує нервову систему; допомагає скидати зайві кілограми маси тіла; покращує стан шкіри, яка стає м якою, еластичною та приємною на дотик; дає можливість використовувати ефірні масла при проведенні фітоароматерапії. При проведенні патентно-інформаційного пошуку авторами і заявником виявлено технічне рішення (Фіто-арома-модуль, патент РФ на корисну модель № 64905) яке містить найбільшу кількість ознак спільних з заявленим, а саме: складається із пароутворювача, ємності з розміщеним усередині сидінням, отвором для голови та паророзподільником. Але наявність зазначених ознак, спільних з прототипом, недостатня для одержання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак повністю співпадали із заявленим пристроєм - не виявлено. У патентній і науково-технічній інформації не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату тим, що індивідуальна міні-сауна складається із пароутворювача, ємності з розміщеним усередині сидінням, отвором для голови та паророзподільником, при цьому пароутворювачем служить 50 літрова каструля з кришкою, яка щільно фіксується до каструлі пружинною скобою та обладнана штуцером, через який пароутворювач з'єднується гумовим шлангом із штуцером ємності парильні, при цьому м'які стінки ємності діаметром 1 м та довжиною 1,6 м складаються з двох з'єднаних мішків зовнішнього з цупкого целофану та внутрішнього – лляного, між якими знаходиться цифровий термометр циферблатом до зовнішньої сторони целофанового мішка для контролю температури, всередині яких знаходиться штуцер із краном для регулювання потоку пари в парильню, a вільні краї мішків вверху стягуються шнуром до вигляду комірця на шиї, при цьому сидінням служить стілець, виконаний з дерева кедра або сосни. Корисна модель належить до медицини, а саме до медичної техніки і може бути використана в сільській місцевості, зокрема фермерських господарствах та сільських гостьових садибах, занятих сільським туризмом та інших домогосподарствах, де є газова або твердопаливна чавунна плита як джерело одержання вогню, для відновлення фізичних та духовних сил населення, реабілітації солдат з поствоєнним синдромом, профілактики та лікування захворювань, пов'язаних із порушенням обміну речовин за допомогою дії пари на організм та введення фітопрепаратів через шкірний покрив пацієнтів, а тому відповідає критерію корисної моделі -"Промислова придатність". Індивідуальна міні-сауна зображена на: Фіг.1 - загальний вид міні-сауни, що складається із джерела тепла 1, пароутворювача 2 з кришкою 3 та її фіксатором 16, теплозберігаючого гумового шланга 7 для подачі пари і двох спарених мішків 12 (целофанового та льняного). Фіг. 2 - короткий штуцер 4, який монтується на кришці ємкості з водою 3 і закріплюється гайкою та гумовою прокладкою з обох сторін. Він має кутник 5 та згін 6 для з'єднання із шлангом. Фіг. 3 - довгий штуцер, що монтується в основі мішків для підведення пари і закріплюється з обох сторін гайками 15 і гумовими прокладками 14 і має кран 9 - для регулювання пари та кутник 10 - для спрямування струменя пари вверх. Діаметр труб індивідуальної міні-сауни становить півдюйма. Фіг. 4 - стілець для приймання процедури. Заявлений спосіб здійснюється наступним чином: Ставлять пароутворювач 2 на джерело вогню 1 і заповнюють водою. Зверху пароутворювач накривають кришкою 3, із вмонтованим коротким штуцером 4, в кінці якого є кутик 5 та згін 6 для виводу пари і з'єднання з теплозберігаючим гумовим шлангом 7. З двох сторін кришки на штуцері закручуються гайки 15 та гумові прокладки 14 для герметизації. Кришка ємкості 3 за допомогою пружинистого фіксатора 16 закріплюється за ручки ємкості з водою 2. Теплозберігаючий гумовий шланг 7 довжиною 6м, для запобігання конденсації пари, з однієї сторони з'єднують з вивідним коротким штуцером 4, а з другої - з вхідним довгим штуцером 8. 2 UA 106634 U 5 10 15 20 25 Монтують вхідний довгий штуцер пари 8 з краном 9 в отвір основи мішків 12 і за допомогою гайки 15 та гумового ущільнювача 14 по обидві сторони мішків, забезпечують герметизації отвору. Всередину мішків на висоті 120-130 см прикріплюють до целофанового мішка цифровий термометр циферблатом назовні для контрою температури та ставлять стілець 11 для сидіння Фіг. 4. Пристрій міні-сауни працює в дві стадії: підготовка пристрою до роботи та пацієнта до паріння і сам процес паріння. На першій стадії на джерело тепла 1 ставлять ємкість з водою 2 і заповнюють водою. Монтують короткий вивідний штуцер 4 до кришки ємкості 3 (Фіг. 2). Ставлять кришку 3 на ємкість з водою 2 та фіксують спеціальним пружинистим фіксатором 16. Теплозберігаючий гумовий шланг 7 з одної сторони з'єднують із згоном 6 короткого штуцера 4 на кришці ємкості для виходу пари, а з другої - із довгим вхідним штуцером 8, для вводу пари в мішки 12. Відкривають в спарених мішках кран для регулювання подачі пари 9 (Фіг. 3). Запалюють джерело вогню 1. На другій стадії, коли починає надходити пара в мішки 12, пацієнт змащує своє тіло ефірними маслами, сідає на стілець 11 і за допомогою в кінці мішків шнура 13 стягує їх до вигляду ворота на шиї. В такому положенні приймають процедуру, слідкуючи за температурою середовища та за почуттям стану організму. Тривалість перебування в сауні може бути до години, а потім перекриваються кран 9 в спарених мішках 12, виходять з парильні 12, стягують щільно мішки шнуром 13, щоб не виходила пара та приймають контрастний душ і попивають фіточай за вибором клієнта. За період одного відвідування сауни можна зробити 2-3 таких виходів із парильні, залежно від самопочуття, яке може контролюватись клінічними показниками:частота дихання, частота пульсу, артеріальний тиск за допомогою електронного тонометра. Таким чином, запропонована індивідуальна міні-сауна забезпечує комплексний вплив на організм через рецептори шкіри та за допомогою центральної і вегетативної нервової системи створюється загальний оздоровчий ефект в організмі, що сприяє релаксації та реабілітації, пасивному відпочинку та зняття стресу і депресій. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Індивідуальна міні-сауна, яка складається із пароутворювача, ємності з розміщеним усередині сидінням, отвором для голови та паророзподільником, яка відрізняється тим, що пароутворювачем служить 50 літрова каструля з кришкою, яка щільно фіксується до каструлі пружинною скобою та обладнана штуцером, через який пароутворювач з'єднується гумовим шлангом із штуцером ємності, при цьому діаметр труб міні-сауни становить півдюйма. 2. Індивідуальна міні-сауна за п. 1, яка відрізняється тим, що м'які стінки ємності парильні діаметром 1 м та довжиною 1,6 м складаються з двох з'єднаних мішків - зовнішнього з цупкого целофану та внутрішнього - лляного, всередині яких знаходиться штуцер із краном, а вільні краї стягуються шнуром. 3. Індивідуальна міні-сауна за п. 1, яка відрізняється тим, що всередині до целофану скотчем закріплюють цифровий термометр циферблатом до зовнішньої сторони для контролю температури. 4. Індивідуальна міні-сауна за п. 1, яка відрізняється тим, що сидінням служить стілець, виконаний з дерева кедра або сосни. 3 UA 106634 U 4 UA 106634 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
