Пересувна індивідуальна доїльна установка

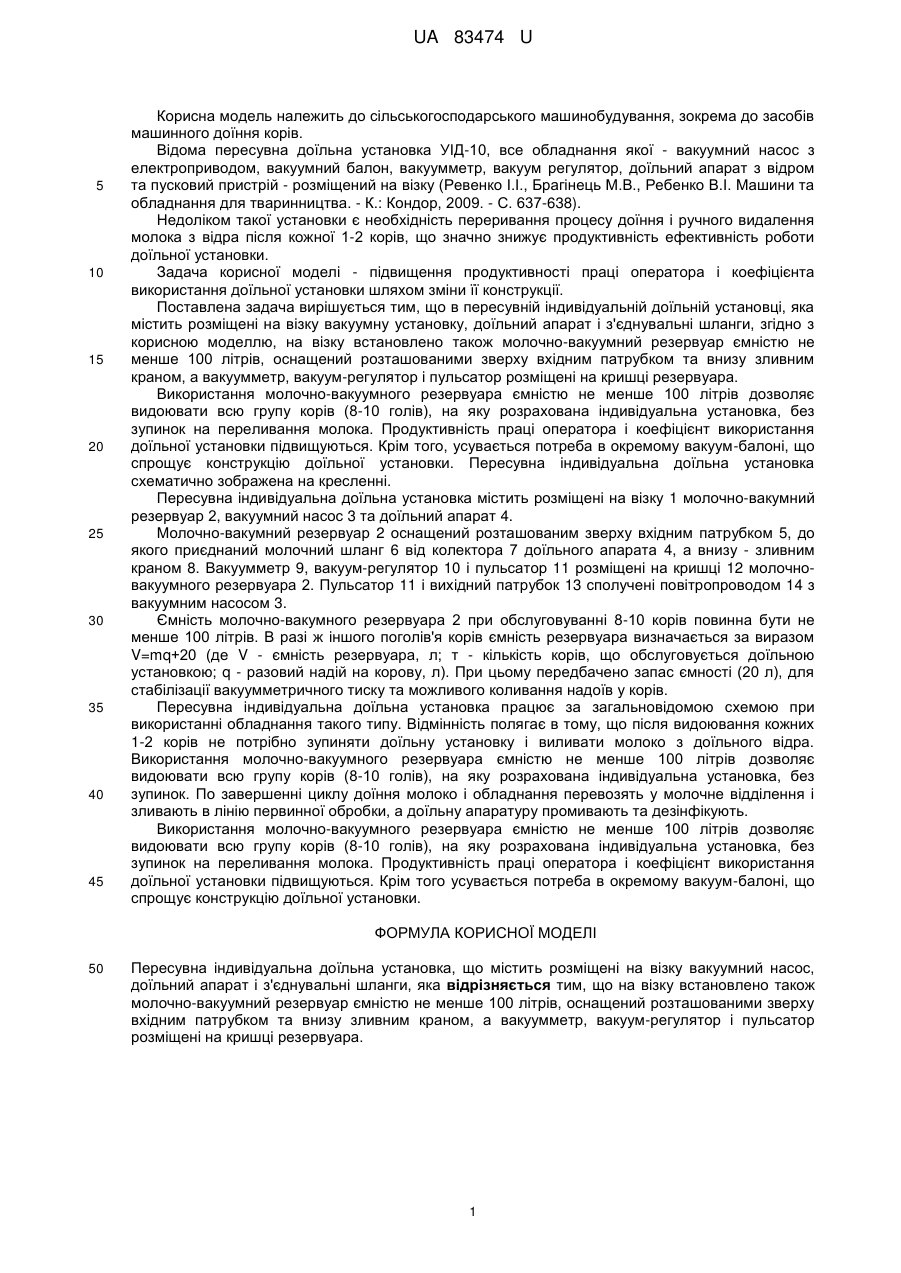

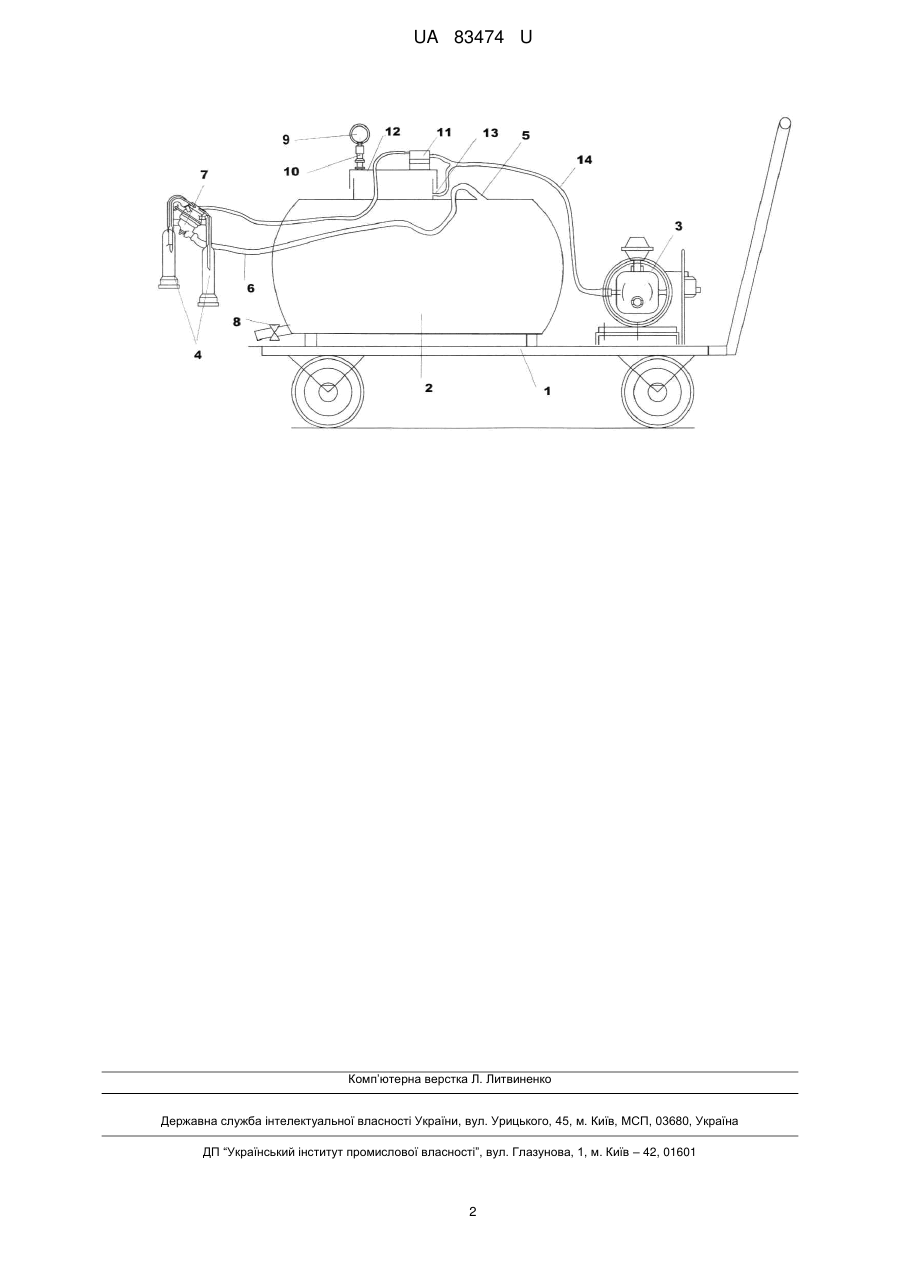

Реферат: UA 83474 U UA 83474 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до засобів машинного доїння корів. Відома пересувна доїльна установка УІД-10, все обладнання якої - вакуумний насос з електроприводом, вакуумний балон, вакуумметр, вакуум регулятор, доїльний апарат з відром та пусковий пристрій - розміщений на візку (Ревенко І.І., Брагінець М.В., Ребенко В.І. Машини та обладнання для тваринництва. - К.: Кондор, 2009. - С. 637-638). Недоліком такої установки є необхідність переривання процесу доїння і ручного видалення молока з відра після кожної 1-2 корів, що значно знижує продуктивність ефективність роботи доїльної установки. Задача корисної моделі - підвищення продуктивності праці оператора і коефіцієнта використання доїльної установки шляхом зміни її конструкції. Поставлена задача вирішується тим, що в пересувній індивідуальній доїльній установці, яка містить розміщені на візку вакуумну установку, доїльний апарат і з'єднувальні шланги, згідно з корисною моделлю, на візку встановлено також молочно-вакуумний резервуар ємністю не менше 100 літрів, оснащений розташованими зверху вхідним патрубком та внизу зливним краном, а вакуумметр, вакуум-регулятор і пульсатор розміщені на кришці резервуара. Використання молочно-вакуумного резервуара ємністю не менше 100 літрів дозволяє видоювати всю групу корів (8-10 голів), на яку розрахована індивідуальна установка, без зупинок на переливання молока. Продуктивність праці оператора і коефіцієнт використання доїльної установки підвищуються. Крім того, усувається потреба в окремому вакуум-балоні, що спрощує конструкцію доїльної установки. Пересувна індивідуальна доїльна установка схематично зображена на кресленні. Пересувна індивідуальна доїльна установка містить розміщені на візку 1 молочно-вакумний резервуар 2, вакуумний насос 3 та доїльний апарат 4. Молочно-вакумний резервуар 2 оснащений розташованим зверху вхідним патрубком 5, до якого приєднаний молочний шланг 6 від колектора 7 доїльного апарата 4, а внизу - зливним краном 8. Вакуумметр 9, вакуум-регулятор 10 і пульсатор 11 розміщені на кришці 12 молочновакуумного резервуара 2. Пульсатор 11 і вихідний патрубок 13 сполучені повітропроводом 14 з вакуумним насосом 3. Ємність молочно-вакумного резервуара 2 при обслуговуванні 8-10 корів повинна бути не менше 100 літрів. В разі ж іншого поголів'я корів ємність резервуара визначається за виразом V=mq+20 (де V - ємність резервуара, л; т - кількість корів, що обслуговується доїльною установкою; q - разовий надій на корову, л). При цьому передбачено запас ємності (20 л), для стабілізації вакуумметричного тиску та можливого коливання надоїв у корів. Пересувна індивідуальна доїльна установка працює за загальновідомою схемою при використанні обладнання такого типу. Відмінність полягає в тому, що після видоювання кожних 1-2 корів не потрібно зупиняти доїльну установку і виливати молоко з доїльного відра. Використання молочно-вакуумного резервуара ємністю не менше 100 літрів дозволяє видоювати всю групу корів (8-10 голів), на яку розрахована індивідуальна установка, без зупинок. По завершенні циклу доїння молоко і обладнання перевозять у молочне відділення і зливають в лінію первинної обробки, а доїльну апаратуру промивають та дезінфікують. Використання молочно-вакуумного резервуара ємністю не менше 100 літрів дозволяє видоювати всю групу корів (8-10 голів), на яку розрахована індивідуальна установка, без зупинок на переливання молока. Продуктивність праці оператора і коефіцієнт використання доїльної установки підвищуються. Крім того усувається потреба в окремому вакуум-балоні, що спрощує конструкцію доїльної установки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пересувна індивідуальна доїльна установка, що містить розміщені на візку вакуумний насос, доїльний апарат і з'єднувальні шланги, яка відрізняється тим, що на візку встановлено також молочно-вакуумний резервуар ємністю не менше 100 літрів, оснащений розташованими зверху вхідним патрубком та внизу зливним краном, а вакуумметр, вакуум-регулятор і пульсатор розміщені на кришці резервуара. 1 UA 83474 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
