Спосіб нормалізації сталевого лиття, наприклад, бічних рам і надресорних балок вагонних візків

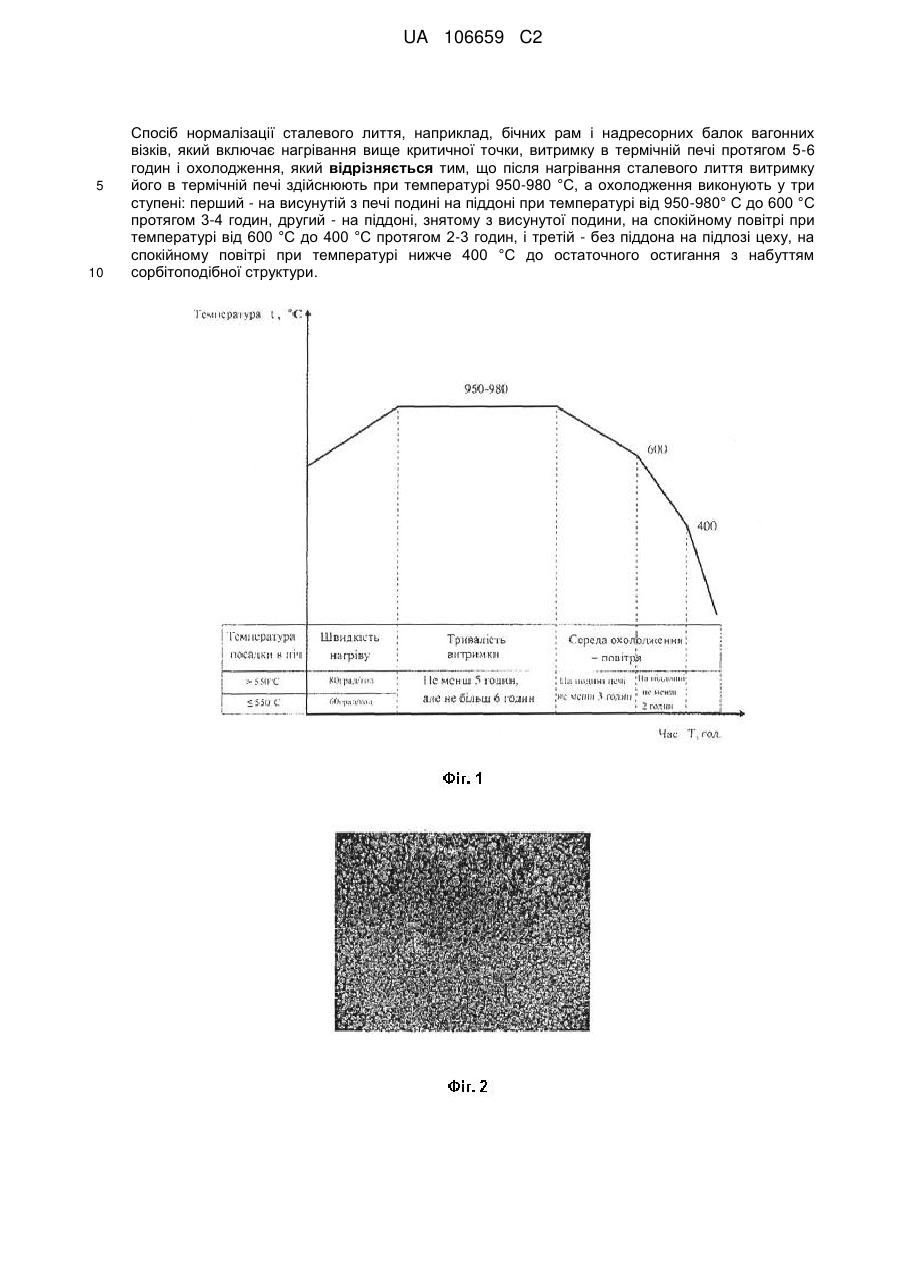

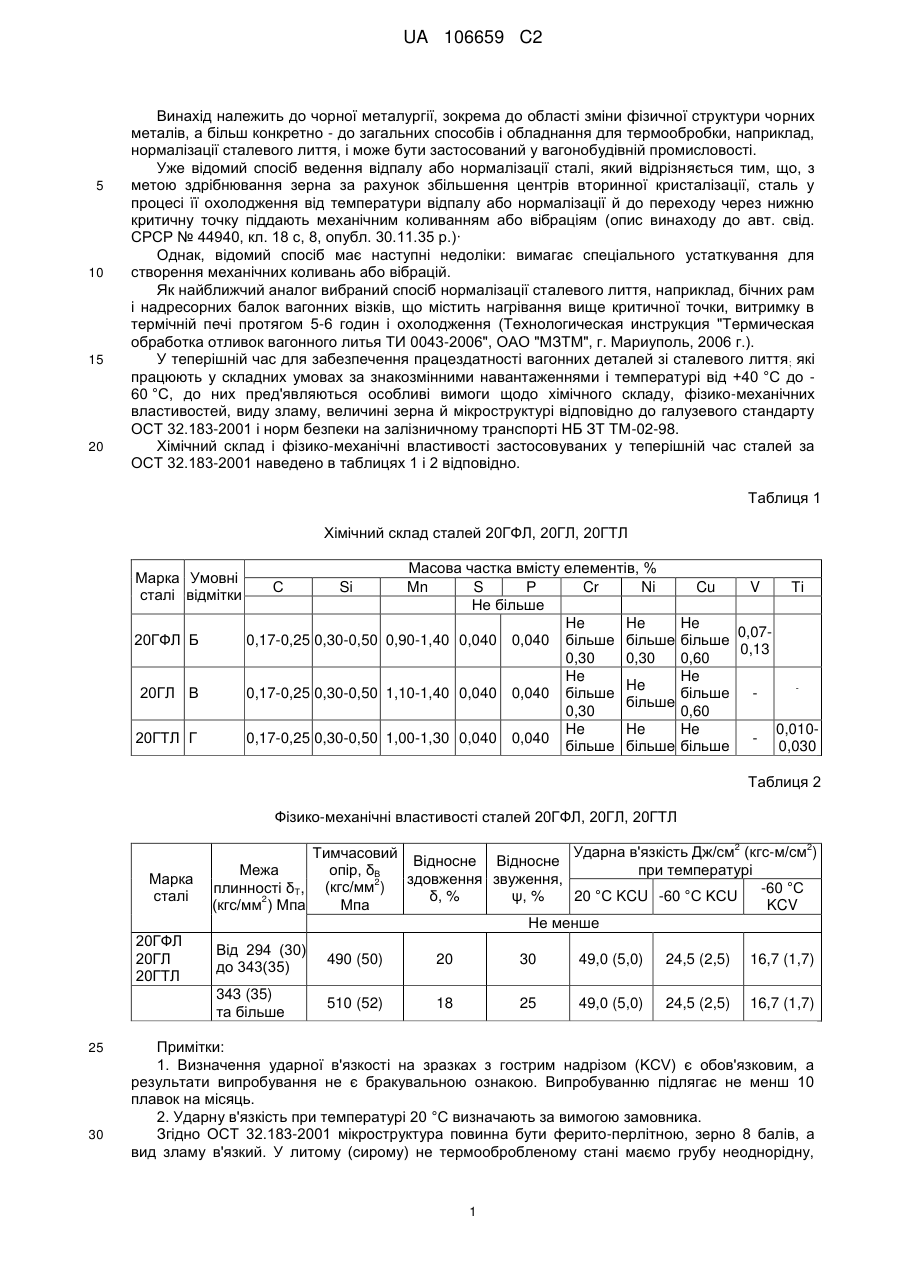

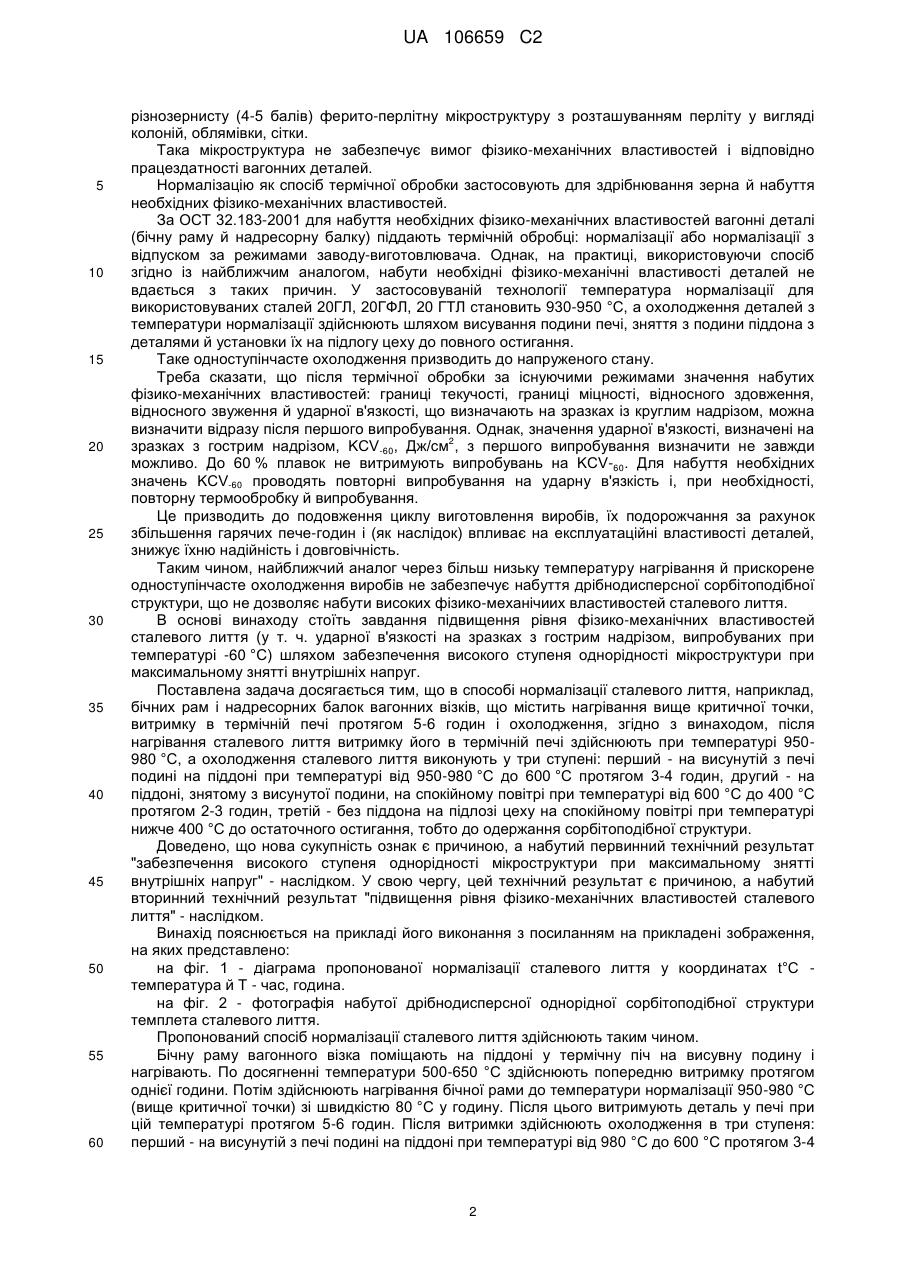

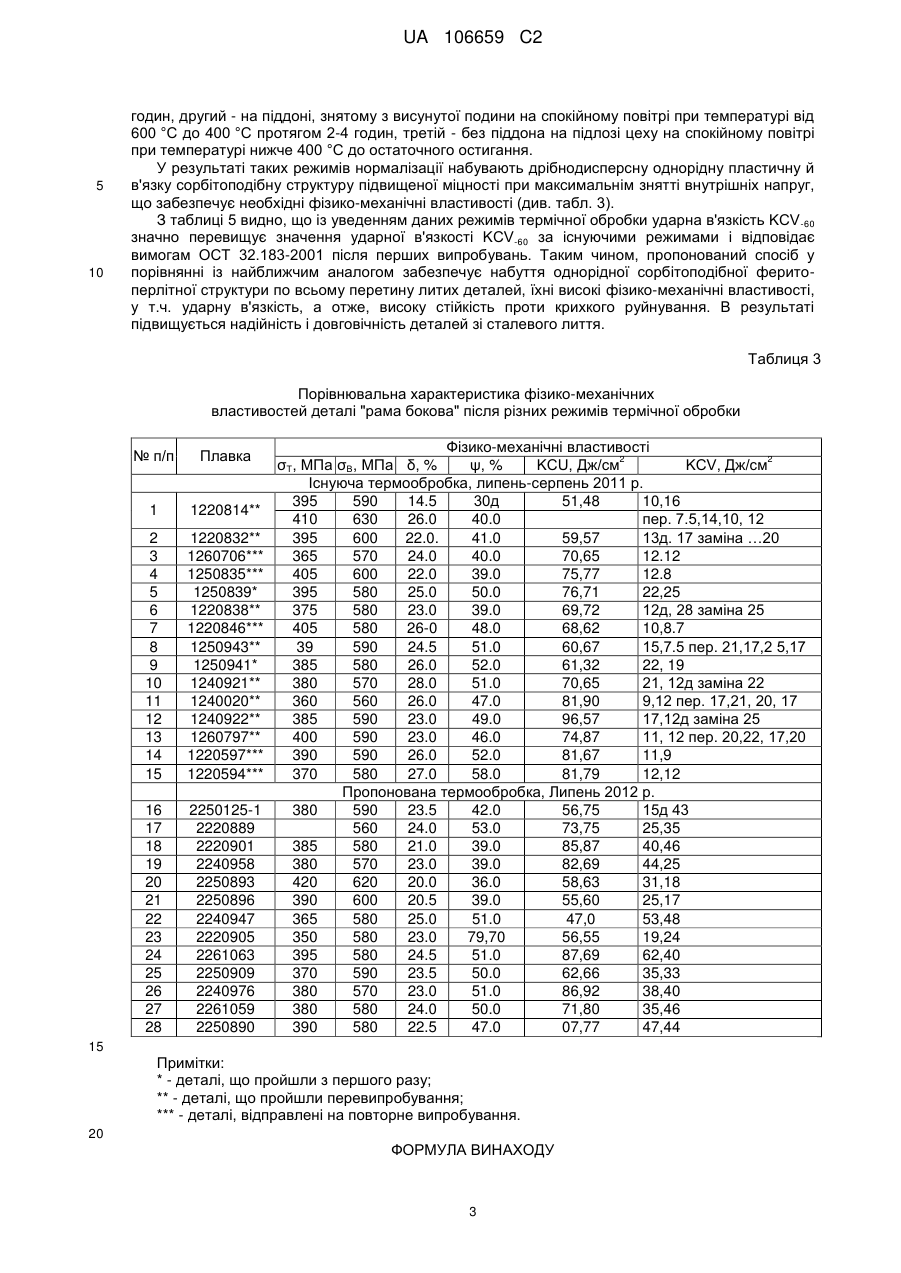

Реферат: Винахід належить до чорної металургії. Спосіб нормалізації сталевого лиття включає нагрівання вище критичної точки, витримку в термічній печі протягом 5-6 годин і охолодження. Після нагрівання сталевого лиття витримку його в термічній печі здійснюють при температурі 950-980 °С, а охолодження виконують у три ступені: перший - на висунутій з печі подині на піддоні при температурі від 950-980 °С до 600 °С протягом 3-4 годин, другий - на піддоні, знятому з висунутої подини, на спокійному повітрі при температурі від 600 °С до 400 °С протягом 2-3 годин, і третій - без піддона на підлозі цеху, на спокійному повітрі при температурі нижче 400 °С до остаточного остигання, тобто до набуття сорбітоподібної структури. Винахід підвищує рівень фізико-механічних властивостей сталевого лиття. UA 106659 C2 (12) UA 106659 C2 UA 106659 C2 5 10 15 20 Винахід належить до чорної металургії, зокрема до області зміни фізичної структури чорних металів, а більш конкретно - до загальних способів і обладнання для термообробки, наприклад, нормалізації сталевого лиття, і може бути застосований у вагонобудівній промисловості. Уже відомий спосіб ведення відпалу або нормалізації сталі, який відрізняється тим, що, з метою здрібнювання зерна за рахунок збільшення центрів вторинної кристалізації, сталь у процесі її охолодження від температури відпалу або нормалізації й до переходу через нижню критичну точку піддають механічним коливанням або вібраціям (опис винаходу до авт. свід. СРСР № 44940, кл. 18 с, 8, опубл. 30.11.35 р.)· Однак, відомий спосіб має наступні недоліки: вимагає спеціального устаткування для створення механічних коливань або вібрацій. Як найближчий аналог вибраний спосіб нормалізації сталевого лиття, наприклад, бічних рам і надресорних балок вагонних візків, що містить нагрівання вище критичної точки, витримку в термічній печі протягом 5-6 годин і охолодження (Технологическая инструкция "Термическая обработка отливок вагонного литья ТИ 0043-2006", ОАО "МЗТМ", г. Мариуполь, 2006 г.). У теперішній час для забезпечення працездатності вагонних деталей зі сталевого лиття ; які працюють у складних умовах за знакозмінними навантаженнями і температурі від +40 °C до 60 °C, до них пред'являються особливі вимоги щодо хімічного складу, фізико-механічних властивостей, виду зламу, величині зерна й мікроструктурі відповідно до галузевого стандарту ОСТ 32.183-2001 і норм безпеки на залізничному транспорті НБ ЗТ ТМ-02-98. Хімічний склад і фізико-механічні властивості застосовуваних у теперішній час сталей за ОСТ 32.183-2001 наведено в таблицях 1 і 2 відповідно. Таблиця 1 Хімічний склад сталей 20ГФЛ, 20ГЛ, 20ГТЛ Марка Умовні сталі відмітки 20ГФЛ Б 20ГЛ В 20ГТЛ Г Масова частка вмісту елементів, % Mn S Ρ Cr Ni He більше He He 0,17-0,25 0,30-0,50 0,90-1,40 0,040 0,040 більше більше 0,30 0,30 He He 0,17-0,25 0,30-0,50 1,10-1,40 0,040 0,040 більше більше 0,30 He He 0,17-0,25 0,30-0,50 1,00-1,30 0,040 0,040 більше більше С Si Cu V Ті He 0,07більше 0,13 0,60 He більше 0,60 He 0,010більше 0,030 Таблиця 2 Фізико-механічні властивості сталей 20ГФЛ, 20ГЛ, 20ГТЛ 2 Марка сталі 20ГФЛ 20ГЛ 20ГТЛ 2 Ударна в'язкість Дж/см (кгс-м/см ) Тимчасовий Відносне Відносне при температурі опір, δΒ Межа здовження звуження, 2 плинності δТ, (кгс/мм ) -60 °C δ, % ψ, % 20 °C KCU -60 °C KCU 2 Мпа (кгс/мм ) Мпа KCV Не менше 30 490 (50) 20 30 49,0 (5,0) 24,5 (2,5) 16,7 (1,7) 343 (35) та більше 25 Від 294 (30) до 343(35) 510 (52) 18 25 49,0 (5,0) 24,5 (2,5) 16,7 (1,7) Примітки: 1. Визначення ударної в'язкості на зразках з гострим надрізом (KCV) є обов'язковим, а результати випробування не є бракувальною ознакою. Випробуванню підлягає не менш 10 плавок на місяць. 2. Ударну в'язкість при температурі 20 °C визначають за вимогою замовника. Згідно ОСТ 32.183-2001 мікроструктура повинна бути ферито-перлітною, зерно 8 балів, а вид зламу в'язкий. У литому (сирому) не термообробленому стані маємо грубу неоднорідну, 1 UA 106659 C2 5 10 15 20 25 30 35 40 45 50 55 60 різнозернисту (4-5 балів) ферито-перлітну мікроструктуру з розташуванням перліту у вигляді колоній, облямівки, сітки. Така мікроструктура не забезпечує вимог фізико-механічних властивостей і відповідно працездатності вагонних деталей. Нормалізацію як спосіб термічної обробки застосовують для здрібнювання зерна й набуття необхідних фізико-механічних властивостей. За ОСТ 32.183-2001 для набуття необхідних фізико-механічних властивостей вагонні деталі (бічну раму й надресорну балку) піддають термічній обробці: нормалізації або нормалізації з відпуском за режимами заводу-виготовлювача. Однак, на практиці, використовуючи спосіб згідно із найближчим аналогом, набути необхідні фізико-механічні властивості деталей не вдається з таких причин. У застосовуваній технології температура нормалізації для використовуваних сталей 20ГЛ, 20ГФЛ, 20 ГТЛ становить 930-950 °С, а охолодження деталей з температури нормалізації здійснюють шляхом висування подини печі, зняття з подини піддона з деталями й установки їх на підлогу цеху до повного остигання. Таке одноступінчасте охолодження призводить до напруженого стану. Треба сказати, що після термічної обробки за існуючими режимами значення набутих фізико-механічних властивостей: границі текучості, границі міцності, відносного здовження, відносного звуження й ударної в'язкості, що визначають на зразках із круглим надрізом, можна визначити відразу після першого випробування. Однак, значення ударної в'язкості, визначені на 2 зразках з гострим надрізом, KCV-60, Дж/см , з першого випробування визначити не завжди можливо. До 60 % плавок не витримують випробувань на KCV-60. Для набуття необхідних значень KCV-60 проводять повторні випробування на ударну в'язкість і, при необхідності, повторну термообробку й випробування. Це призводить до подовження циклу виготовлення виробів, їх подорожчання за рахунок збільшення гарячих пече-годин і (як наслідок) впливає на експлуатаційні властивості деталей, знижує їхню надійність і довговічність. Таким чином, найближчий аналог через більш низьку температуру нагрівання й прискорене одноступінчасте охолодження виробів не забезпечує набуття дрібнодисперсної сорбітоподібної структури, що не дозволяє набути високих фізико-механічиих властивостей сталевого лиття. В основі винаходу стоїть завдання підвищення рівня фізико-механічних властивостей сталевого лиття (у т. ч. ударної в'язкості на зразках з гострим надрізом, випробуваних при температурі -60 °C) шляхом забезпечення високого ступеня однорідності мікроструктури при максимальному знятті внутрішніх напруг. Поставлена задача досягається тим, що в способі нормалізації сталевого лиття, наприклад, бічних рам і надресорних балок вагонних візків, що містить нагрівання вище критичної точки, витримку в термічній печі протягом 5-6 годин і охолодження, згідно з винаходом, після нагрівання сталевого лиття витримку його в термічній печі здійснюють при температурі 950980 °C, а охолодження сталевого лиття виконують у три ступені: перший - на висунутій з печі подині на піддоні при температурі від 950-980 °C до 600 °C протягом 3-4 годин, другий - на піддоні, знятому з висунутої подини, на спокійному повітрі при температурі від 600 °C до 400 °C протягом 2-3 годин, третій - без піддона на підлозі цеху на спокійному повітрі при температурі нижче 400 °C до остаточного остигання, тобто до одержання сорбітоподібної структури. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "забезпечення високого ступеня однорідності мікроструктури при максимальному знятті внутрішніх напруг" - наслідком. У свою чергу, цей технічний результат є причиною, а набутий вторинний технічний результат "підвищення рівня фізико-механічних властивостей сталевого лиття" - наслідком. Винахід пояснюється на прикладі його виконання з посиланням на прикладені зображення, на яких представлено: на фіг. 1 - діаграма пропонованої нормалізації сталевого лиття у координатах t°C температура й Τ - час, година. на фіг. 2 - фотографія набутої дрібнодисперсної однорідної сорбітоподібної структури темплета сталевого лиття. Пропонований спосіб нормалізації сталевого лиття здійснюють таким чином. Бічну раму вагонного візка поміщають на піддоні у термічну піч на висувну подину і нагрівають. По досягненні температури 500-650 °С здійснюють попередню витримку протягом однієї години. Потім здійснюють нагрівання бічної рами до температури нормалізації 950-980 °C (вище критичної точки) зі швидкістю 80 °C у годину. Після цього витримують деталь у печі при цій температурі протягом 5-6 годин. Після витримки здійснюють охолодження в три ступеня: перший - на висунутій з печі подині на піддоні при температурі від 980 °C до 600 °C протягом 3-4 2 UA 106659 C2 5 10 годин, другий - на піддоні, знятому з висунутої подини на спокійному повітрі при температурі від 600 °C до 400 °C протягом 2-4 годин, третій - без піддона на підлозі цеху на спокійному повітрі при температурі нижче 400 °C до остаточного остигання. У результаті таких режимів нормалізації набувають дрібнодисперсну однорідну пластичну й в'язку сорбітоподібну структуру підвищеної міцності при максимальнім знятті внутрішніх напруг, що забезпечує необхідні фізико-механічні властивості (див. табл. 3). З таблиці 5 видно, що із уведенням даних режимів термічної обробки ударна в'язкість KCV -60 значно перевищує значення ударної в'язкості KCV-60 за існуючими режимами і відповідає вимогам ОСТ 32.183-2001 після перших випробувань. Таким чином, пропонований спосіб у порівнянні із найближчим аналогом забезпечує набуття однорідної сорбітоподібної феритоперлітної структури по всьому перетину литих деталей, їхні високі фізико-механічні властивості, у т.ч. ударну в'язкість, а отже, високу стійкість проти крихкого руйнування. В результаті підвищується надійність і довговічність деталей зі сталевого лиття. Таблиця 3 Порівнювальна характеристика фізико-механічних властивостей деталі "рама бокова" після різних режимів термічної обробки № п/п Плавка 1 1220814** 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1220832** 1260706*** 1250835*** 1250839* 1220838** 1220846*** 1250943** 1250941* 1240921** 1240020** 1240922** 1260797** 1220597*** 1220594*** 16 17 18 19 20 21 22 23 24 25 26 27 28 2250125-1 2220889 2220901 2240958 2250893 2250896 2240947 2220905 2261063 2250909 2240976 2261059 2250890 Фізико-механічні властивості 2 2 σТ, МПа σВ, МПа δ, % ψ, % KCU, Дж/см KCV, Дж/см Існуюча термообробка, липень-серпень 2011 р. 395 590 14.5 30д 51,48 10,16 410 630 26.0 40.0 пер. 7.5,14,10, 12 395 600 22.0. 41.0 59,57 13д. 17 заміна …20 365 570 24.0 40.0 70,65 12.12 405 600 22.0 39.0 75,77 12.8 395 580 25.0 50.0 76,71 22,25 375 580 23.0 39.0 69,72 12д, 28 заміна 25 405 580 26-0 48.0 68,62 10,8.7 39 590 24.5 51.0 60,67 15,7.5 пер. 21,17,2 5,17 385 580 26.0 52.0 61,32 22, 19 380 570 28.0 51.0 70,65 21, 12д заміна 22 360 560 26.0 47.0 81,90 9,12 пер. 17,21, 20, 17 385 590 23.0 49.0 96,57 17,12д заміна 25 400 590 23.0 46.0 74,87 11, 12 пер. 20,22, 17,20 390 590 26.0 52.0 81,67 11,9 370 580 27.0 58.0 81,79 12,12 Пропонована термообробка, Липень 2012 р. 380 590 23.5 42.0 56,75 15д 43 560 24.0 53.0 73,75 25,35 385 580 21.0 39.0 85,87 40,46 380 570 23.0 39.0 82,69 44,25 420 620 20.0 36.0 58,63 31,18 390 600 20.5 39.0 55,60 25,17 365 580 25.0 51.0 47,0 53,48 350 580 23.0 79,70 56,55 19,24 395 580 24.5 51.0 87,69 62,40 370 590 23.5 50.0 62,66 35,33 380 570 23.0 51.0 86,92 38,40 380 580 24.0 50.0 71,80 35,46 390 580 22.5 47.0 07,77 47,44 15 Примітки: * - деталі, що пройшли з першого разу; ** - деталі, що пройшли перевипробування; *** - деталі, відправлені на повторне випробування. 20 ФОРМУЛА ВИНАХОДУ 3 UA 106659 C2 5 10 Спосіб нормалізації сталевого лиття, наприклад, бічних рам і надресорних балок вагонних візків, який включає нагрівання вище критичної точки, витримку в термічній печі протягом 5-6 годин і охолодження, який відрізняється тим, що після нагрівання сталевого лиття витримку його в термічній печі здійснюють при температурі 950-980 °С, а охолодження виконують у три ступені: перший - на висунутій з печі подині на піддоні при температурі від 950-980° С до 600 °С протягом 3-4 годин, другий - на піддоні, знятому з висунутої подини, на спокійному повітрі при температурі від 600 °С до 400 °С протягом 2-3 годин, і третій - без піддона на підлозі цеху, на спокійному повітрі при температурі нижче 400 °С до остаточного остигання з набуттям сорбітоподібної структури. UA 106659 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
