Електрична бритва з циліндричним ріжучим блоком

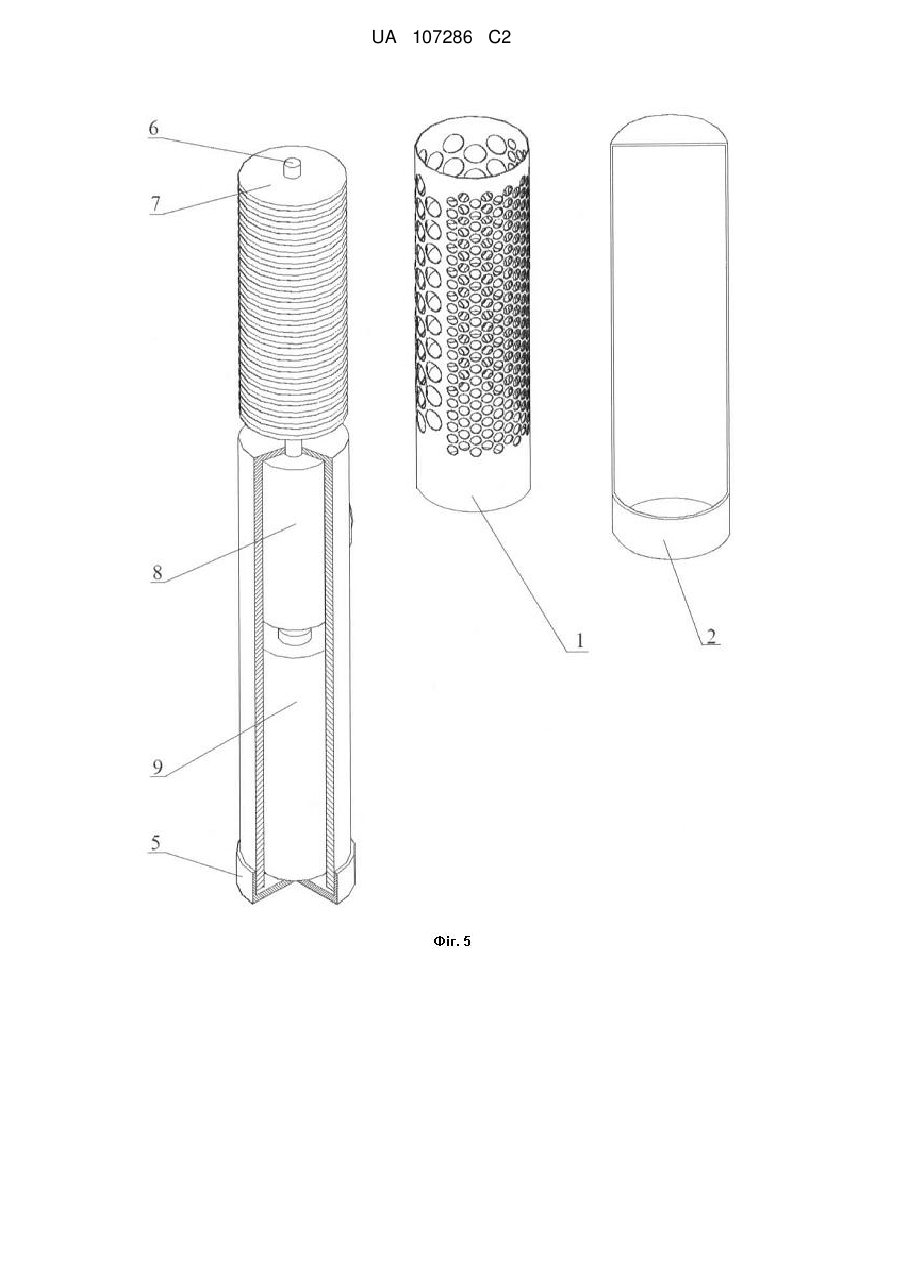

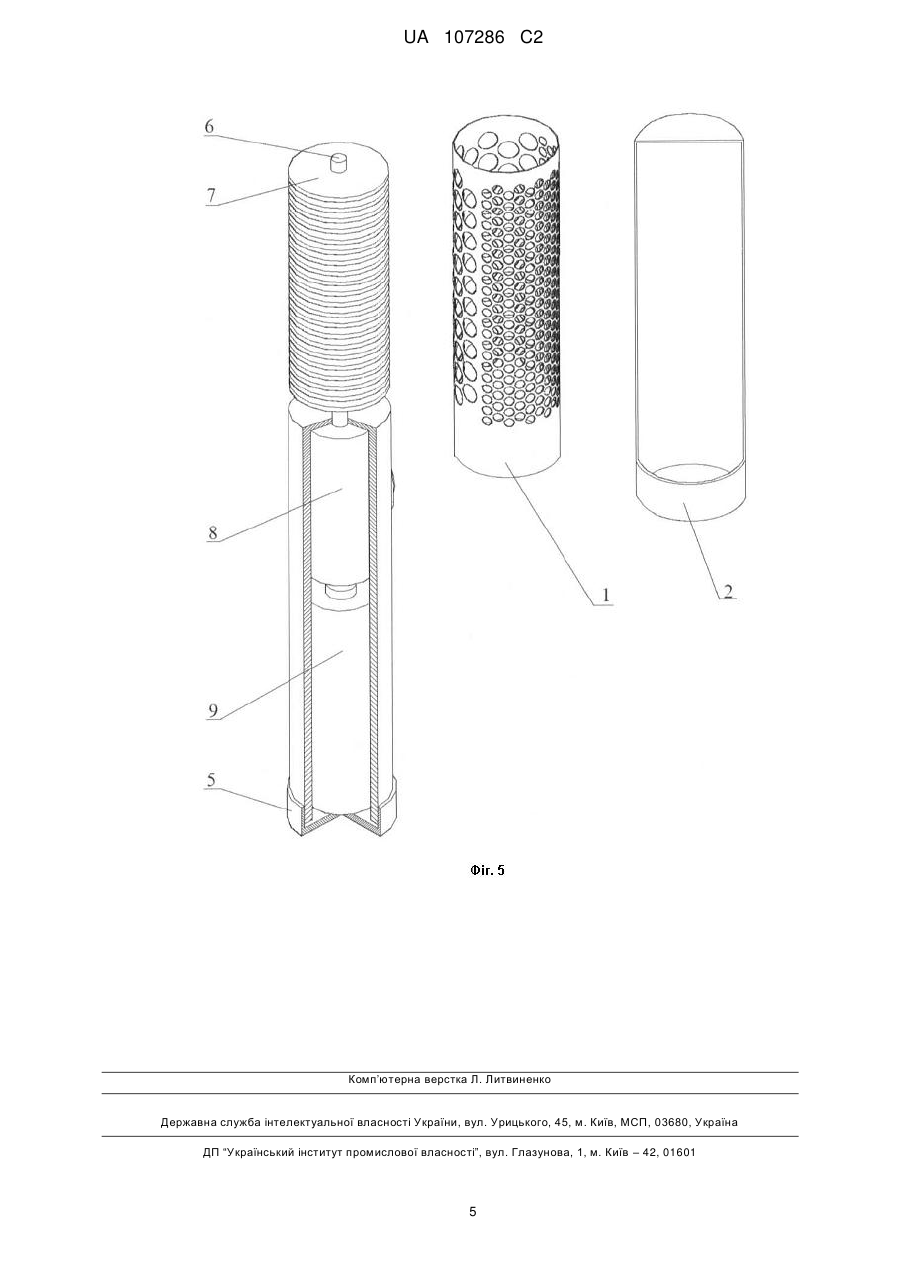

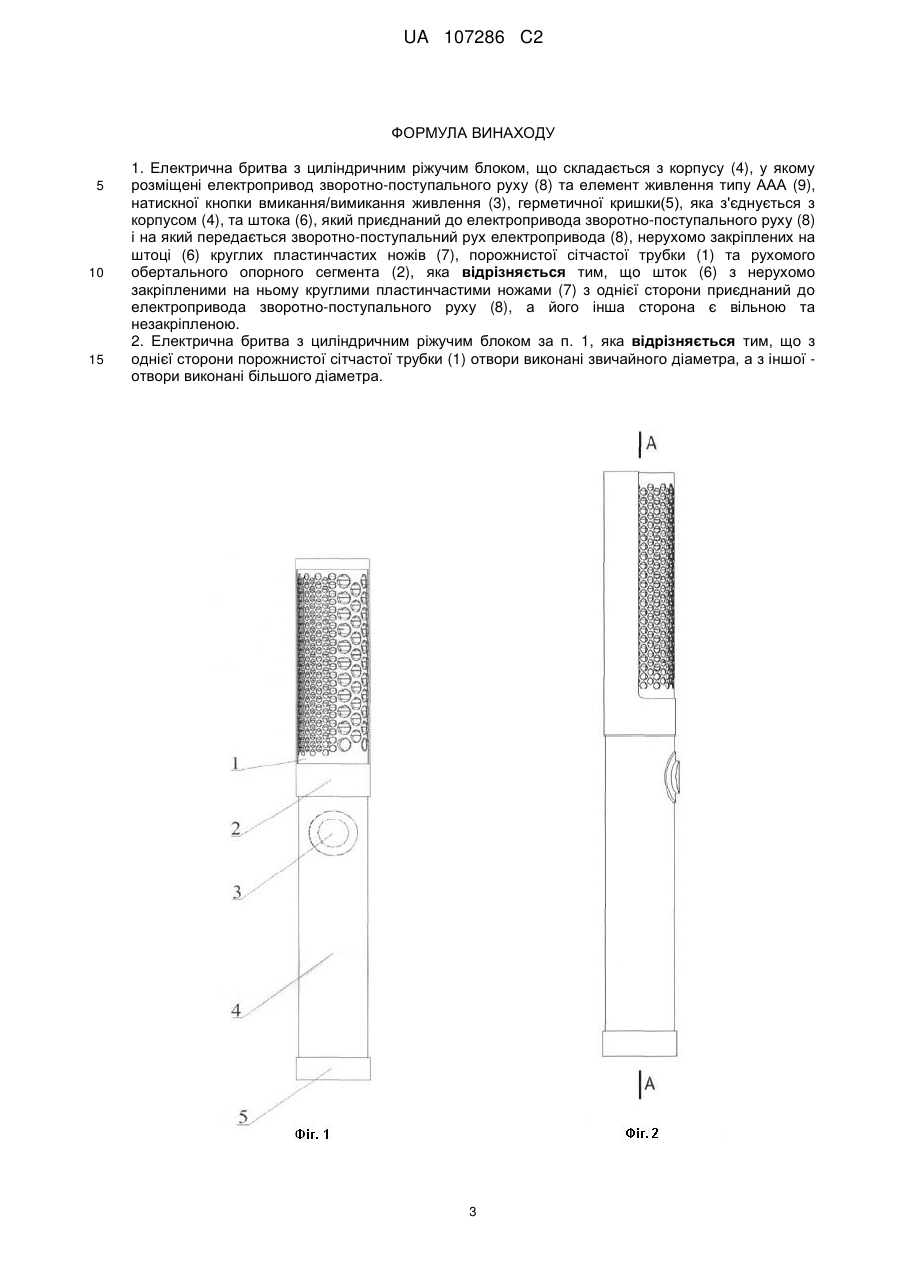

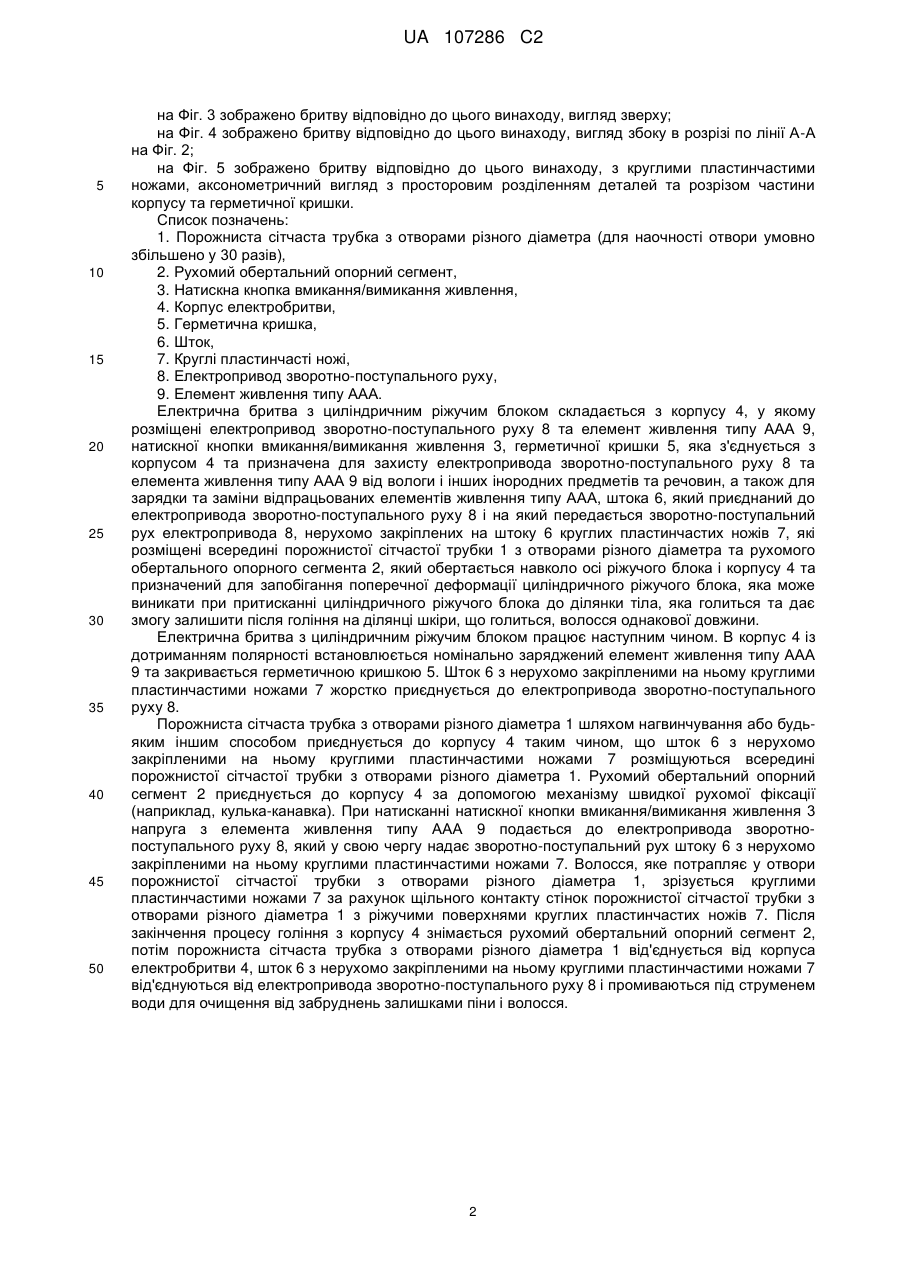

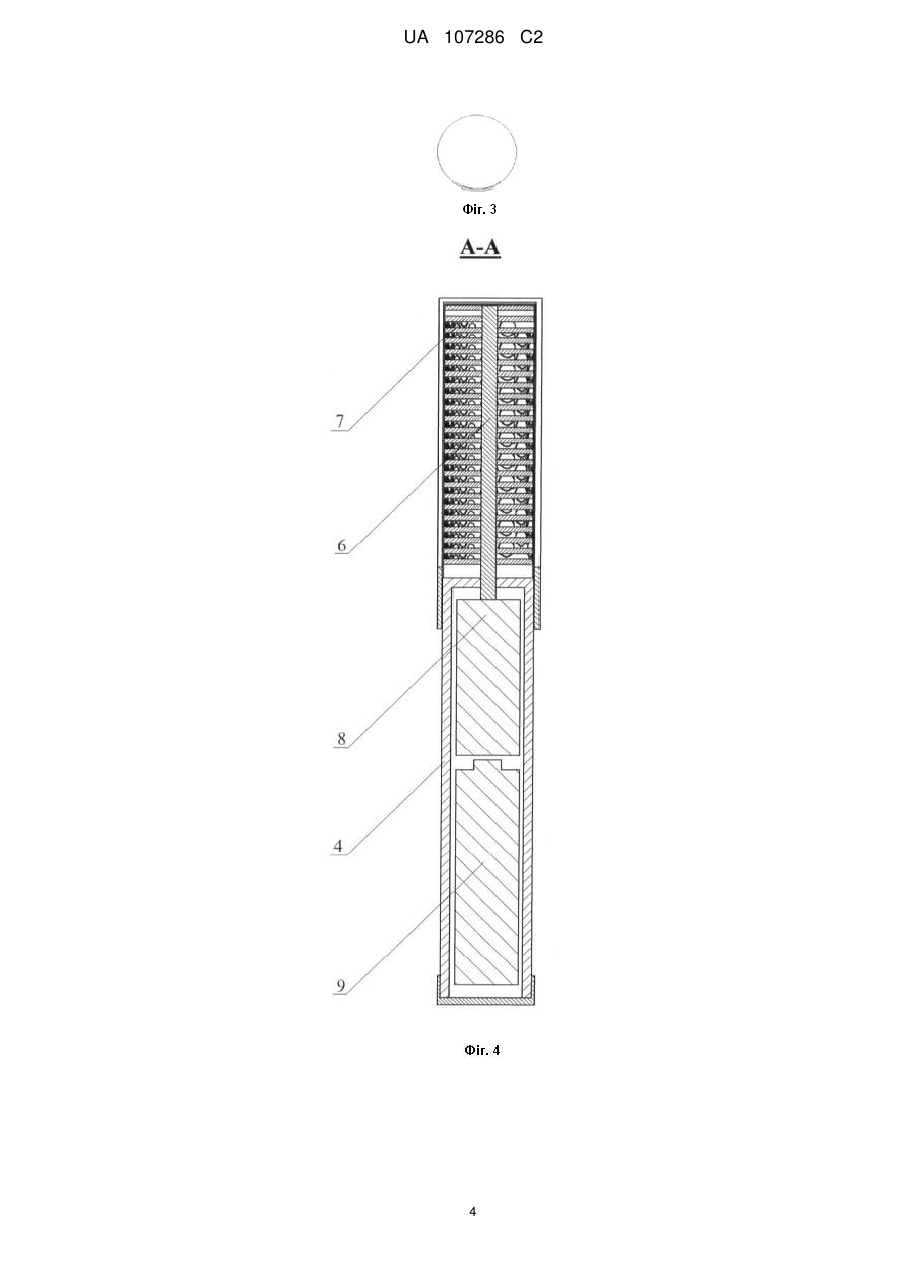

Реферат: Електрична бритва з циліндричним ріжучим блоком, що складається з корпусу (4), у якому розміщені електропривод зворотно-поступального руху (8) та елемент живлення типу ААА (9), натискної кнопки вмикання/вимикання живлення (3), герметичної кришки(5), яка з'єднується з корпусом (4), та штока (6), який приєднаний до електропривода зворотно-поступального руху (8) і на який передається зворотно-поступальний рух електропривода (8), нерухомо закріплених на штоці (6) круглих пластинчастих ножів (7), порожнистої сітчастої трубки (1) та рухомого обертального опорного сегмента (2). Для підвищення надійності та зручності, а також зменшення габаритів пристрою шток (6) з нерухомо закріпленими на ньому круглими пластинчастими ножами (7) з однієї сторони приєднаний до електропривода зворотнопоступального руху (8), а його інша сторона є вільною та незакріпленою. UA 107286 C2 (12) UA 107286 C2 UA 107286 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів гігієни людини, зокрема конструкцій пристроїв для гоління, призначених для видалення волосся механічним способом. Відомий електромеханічний пристрій для гоління сітчастого типу, конструкція якого складається з ріжучого механізму (ножового блоку) з гребінчастими ножами, які здійснюють зворотно-поступальний рух, та U-подібного сітчастого ножа, аналог (по способу використання) якого в даний момент серійно випускається фірмою PANASONIC-(ES3042)(http://www.panasonic.ua/products/health_beauty/mens_care/shaver/ES3042S503) або електромеханічний пристрій для гоління роторного типу, конструкція якого складається з ріжучого механізму (ножового блоку) з круглими ножами, які здійснюють обертальний рух та круглими сітчастими ножами, аналог (по способу використання) якого також в даний момент серійно випускається фірмою PHILIPS (AT890)-(http://www.philips.ua/c/mens-shaving/aquatouchdualprecision-blades-flexing-heads-at890_16/prd/), електропривода та корпуса. Недоліком цих електромеханічних пристроїв є те, що існуючі моделі мають досить великі габаритні розміри, в основному - залежність від джерела змінного струму, високу вартість та короткий термін використання сітчастих ножів, складність конструкції, велику кількість механічних елементів конструкції та, переважно, неможливість поєднання одночасно сухого та вологого гоління. Відомий електромеханічний пристрій для гоління (дивись патент): DE 102008 056 328 А1, 2010.05.12. JP P2001-756A, 2001.01.09. DE 202 09 000 U1, 02.10.2002. JP 7-204368, 1995. 08.08. JP 5-60469, 1993.08.10. US 1,528,994, 10.03.1925. DE 3342243 Al, 04.04.1985. US 2,052,495, 12.08.1936. US 2,055,517, 29.09.1936. US 3,360,857, 01.02.1968. Найближчим до заявленого винаходу за сукупністю суттєвих ознак є аналог за документом CN 203156794 U від 28.08.2013.; який містить циліндричний ріжучий елемент (порожнисту сітчасту трубку та шток з нерухомо закріпленими на ньому круглими пластинчастими ножами) у своїй конструкції. Основним недоліком цих приладів та найближчого аналога за документом CN 203156794 U від 28.08.2013. є недосконалість та громіздкість конструкції, яка тягне за собою складність та трудоємкість при виготовленні та незручність при використанні. Основною задачею винаходу є зміна конструкції ріжучих ножів та конструкції ріжучого блока електромеханічного пристрою для гоління з метою зменшення габаритних розмірів, зменшення витрат на виробництво та складання пристрою та надання зручного та естетичного вигляду пристрою. Задача, яка була поставлена, вирішується таким чином, що в електромеханічному пристрої для гоління, у конструкції якого є механізм для різання з ножами, новим є те, що конструкція ріжучого механізму (ножового блоку) виконана у формі порожнистої сітчастої трубки, всередині якої розміщено жорсткий шток з нерухомо закріпленими на ньому круглими пластинчастими ножами, які за допомогою електричного приводу здійснюють швидкий зворотно-поступальний рух разом із штоком, який з іншої сторони є вільним та незакріпленим та підтримується рухомим обертальним опорним сегментом. Дана форма ріжучого механізму (ножового блока) дає змогу зменшити габарити пристрою для гоління практично до діаметра акумуляторного елемента живлення типу ААА, використовувати пристрій як для сухого, так і для вологого гоління, суттєво зменшити витрати на виробництво та складання пристрою, підвищити надійність та зручність пристрою за рахунок простоти конструкції. Також, важливою особливістю даного пристрою є те, що одна сторона порожнистої сітчастої трубки виготовлена з отворами звичайного діаметра (0,1 мм), а інша - з отворами більшого діаметра (0,3 мм), що дасть змогу голити волосся більшої довжини без додаткових витрат часу і зусиль, а гоління через отвори рухомого обертального опорного сегмента дасть змогу залишити після гоління на ділянці шкіри, що голиться, волосся однакової довжини. При виконанні конструкції електричної бритви з циліндричним ріжучим блоком герметичною у місцях роз'ємного з'єднання, кнопки вмикання живлення та місця контакту рухомого елемента з корпусом існує можливість використання при повному зануренні у воду. Технічна суть запропонованої електричної бритви з циліндричним ріжучим блоком пояснюється кресленнями, на яких: на Фіг. 1 зображено бритву відповідно до цього винаходу, вигляд спереду; на Фіг. 2 зображено бритву відповідно до цього винаходу, вигляд справа; 1 UA 107286 C2 5 10 15 20 25 30 35 40 45 50 на Фіг. 3 зображено бритву відповідно до цього винаходу, вигляд зверху; на Фіг. 4 зображено бритву відповідно до цього винаходу, вигляд збоку в розрізі по лінії А-А на Фіг. 2; на Фіг. 5 зображено бритву відповідно до цього винаходу, з круглими пластинчастими ножами, аксонометричний вигляд з просторовим розділенням деталей та розрізом частини корпусу та герметичної кришки. Список позначень: 1. Порожниста сітчаста трубка з отворами різного діаметра (для наочності отвори умовно збільшено у 30 разів), 2. Рухомий обертальний опорний сегмент, 3. Натискна кнопка вмикання/вимикання живлення, 4. Корпус електробритви, 5. Герметична кришка, 6. Шток, 7. Круглі пластинчасті ножі, 8. Електропривод зворотно-поступального руху, 9. Елемент живлення типу ААА. Електрична бритва з циліндричним ріжучим блоком складається з корпусу 4, у якому розміщені електропривод зворотно-поступального руху 8 та елемент живлення типу ААА 9, натискної кнопки вмикання/вимикання живлення 3, герметичної кришки 5, яка з'єднується з корпусом 4 та призначена для захисту електропривода зворотно-поступального руху 8 та елемента живлення типу ААА 9 від вологи і інших інородних предметів та речовин, а також для зарядки та заміни відпрацьованих елементів живлення типу ААА, штока 6, який приєднаний до електропривода зворотно-поступального руху 8 і на який передається зворотно-поступальний рух електропривода 8, нерухомо закріплених на штоку 6 круглих пластинчастих ножів 7, які розміщені всередині порожнистої сітчастої трубки 1 з отворами різного діаметра та рухомого обертального опорного сегмента 2, який обертається навколо осі ріжучого блока і корпусу 4 та призначений для запобігання поперечної деформації циліндричного ріжучого блока, яка може виникати при притисканні циліндричного ріжучого блока до ділянки тіла, яка голиться та дає змогу залишити після гоління на ділянці шкіри, що голиться, волосся однакової довжини. Електрична бритва з циліндричним ріжучим блоком працює наступним чином. В корпус 4 із дотриманням полярності встановлюється номінально заряджений елемент живлення типу ААА 9 та закривається герметичною кришкою 5. Шток 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 жорстко приєднується до електропривода зворотно-поступального руху 8. Порожниста сітчаста трубка з отворами різного діаметра 1 шляхом нагвинчування або будьяким іншим способом приєднується до корпусу 4 таким чином, що шток 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 розміщуються всередині порожнистої сітчастої трубки з отворами різного діаметра 1. Рухомий обертальний опорний сегмент 2 приєднується до корпусу 4 за допомогою механізму швидкої рухомої фіксації (наприклад, кулька-канавка). При натисканні натискної кнопки вмикання/вимикання живлення 3 напруга з елемента живлення типу ААА 9 подається до електропривода зворотнопоступального руху 8, який у свою чергу надає зворотно-поступальний рух штоку 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7. Волосся, яке потрапляє у отвори порожнистої сітчастої трубки з отворами різного діаметра 1, зрізується круглими пластинчастими ножами 7 за рахунок щільного контакту стінок порожнистої сітчастої трубки з отворами різного діаметра 1 з ріжучими поверхнями круглих пластинчастих ножів 7. Після закінчення процесу гоління з корпусу 4 знімається рухомий обертальний опорний сегмент 2, потім порожниста сітчаста трубка з отворами різного діаметра 1 від'єднується від корпуса електробритви 4, шток 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 від'єднуються від електропривода зворотно-поступального руху 8 і промиваються під струменем води для очищення від забруднень залишками піни і волосся. 2 UA 107286 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 1. Електрична бритва з циліндричним ріжучим блоком, що складається з корпусу (4), у якому розміщені електропривод зворотно-поступального руху (8) та елемент живлення типу ААА (9), натискної кнопки вмикання/вимикання живлення (3), герметичної кришки(5), яка з'єднується з корпусом (4), та штока (6), який приєднаний до електропривода зворотно-поступального руху (8) і на який передається зворотно-поступальний рух електропривода (8), нерухомо закріплених на штоці (6) круглих пластинчастих ножів (7), порожнистої сітчастої трубки (1) та рухомого обертального опорного сегмента (2), яка відрізняється тим, що шток (6) з нерухомо закріпленими на ньому круглими пластинчастими ножами (7) з однієї сторони приєднаний до електропривода зворотно-поступального руху (8), а його інша сторона є вільною та незакріпленою. 2. Електрична бритва з циліндричним ріжучим блоком за п. 1, яка відрізняється тим, що з однієї сторони порожнистої сітчастої трубки (1) отвори виконані звичайного діаметра, а з іншої отвори виконані більшого діаметра. 3 UA 107286 C2 4 UA 107286 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
