Електрична бритва з циліндричним ріжучим блоком

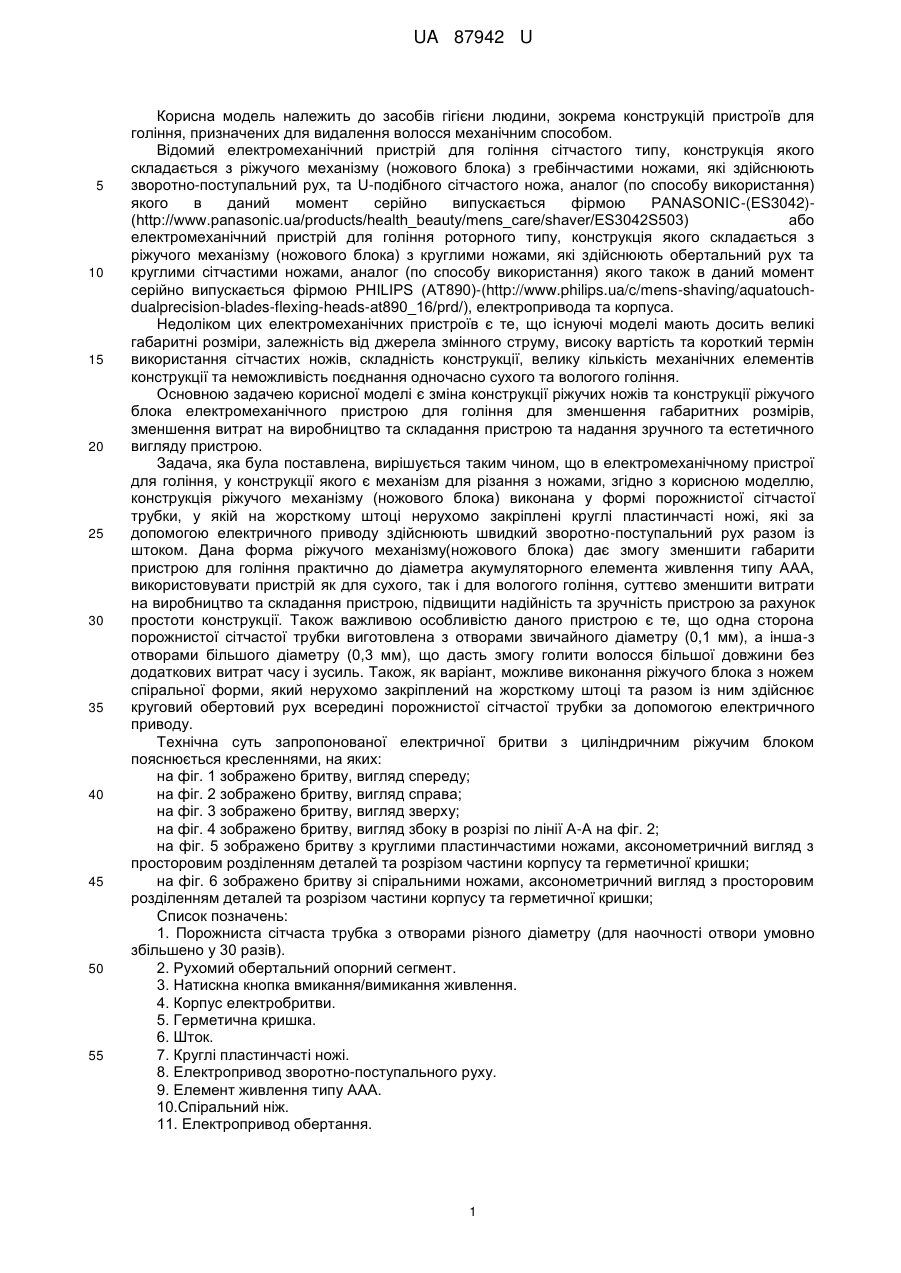

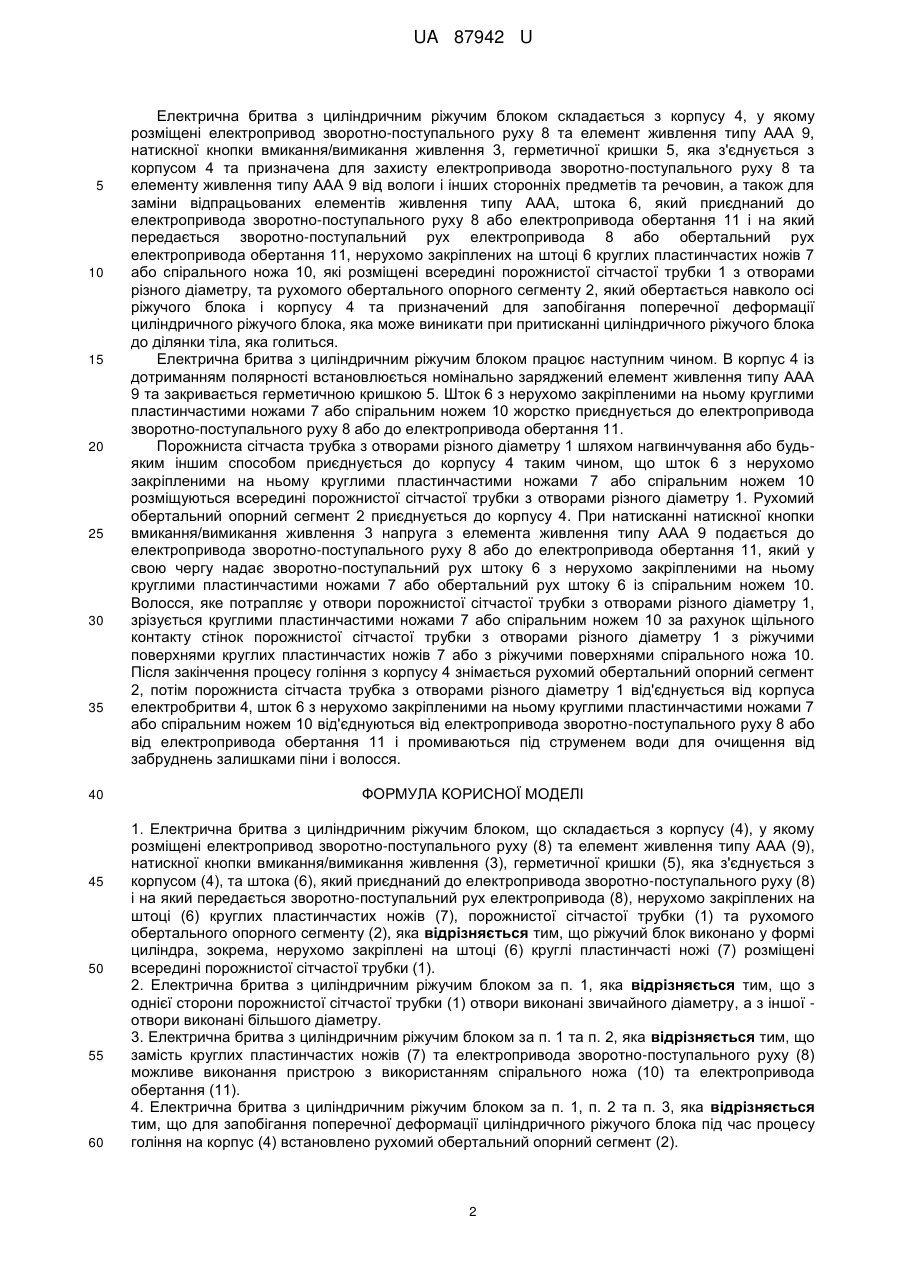

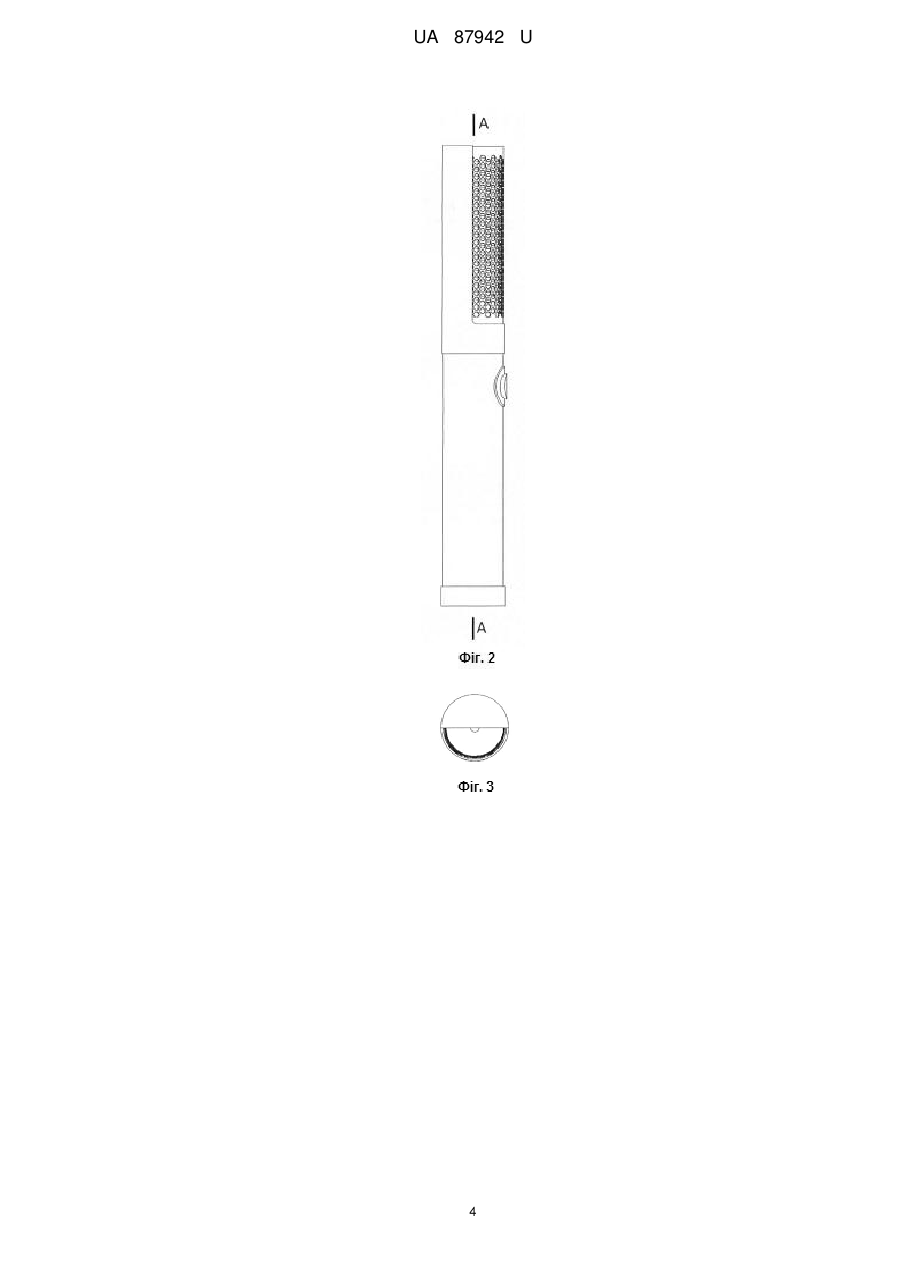

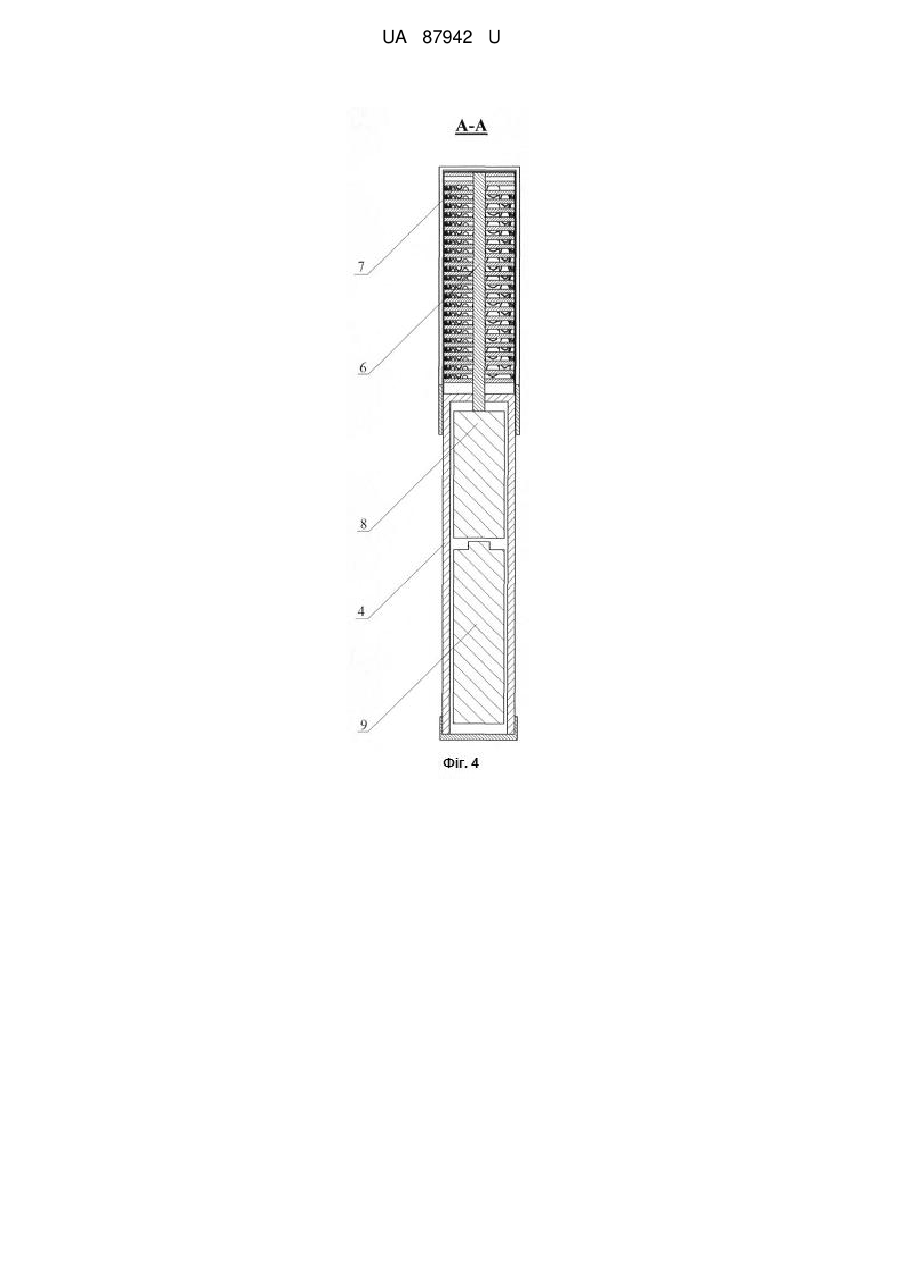

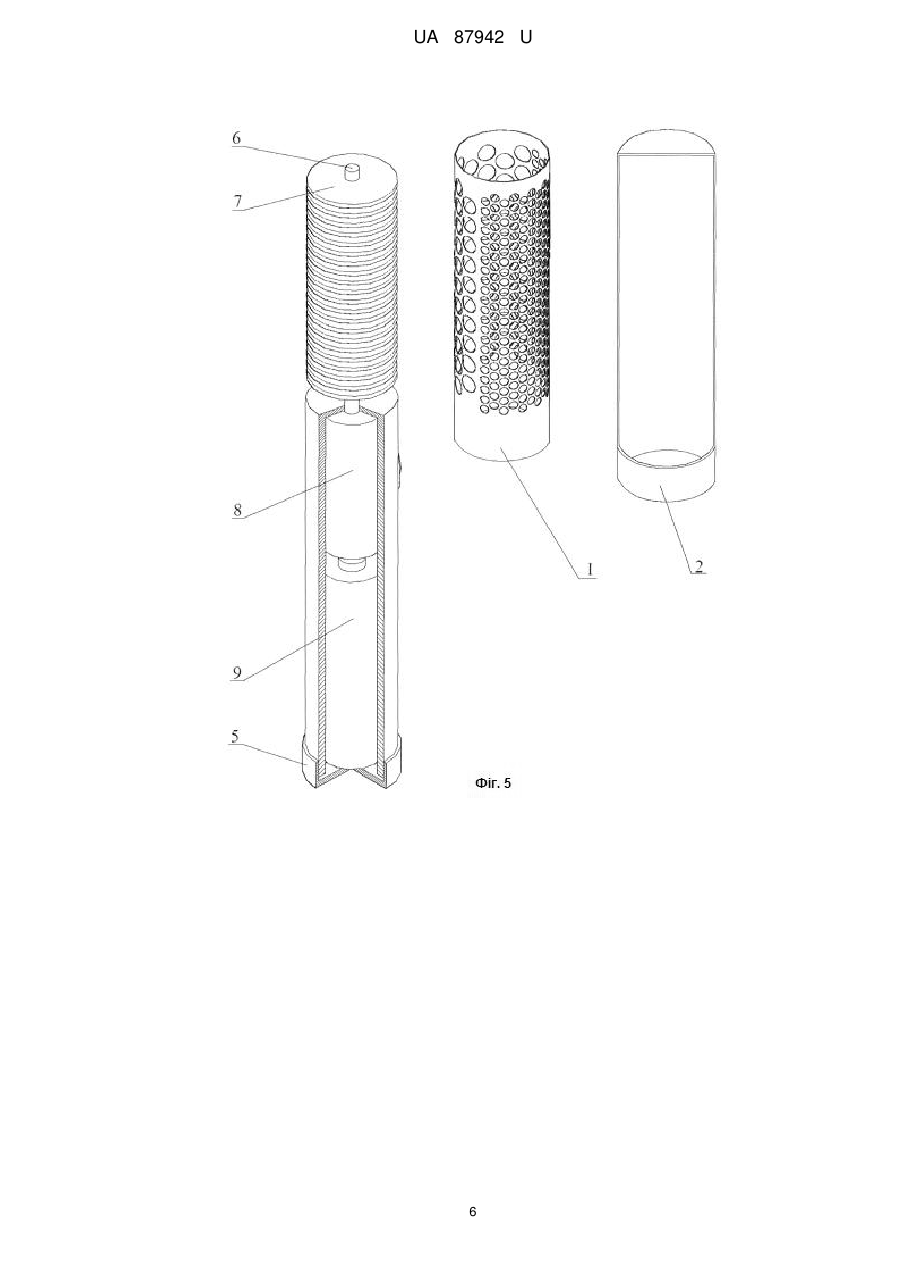

Реферат: UA 87942 U UA 87942 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів гігієни людини, зокрема конструкцій пристроїв для гоління, призначених для видалення волосся механічним способом. Відомий електромеханічний пристрій для гоління сітчастого типу, конструкція якого складається з ріжучого механізму (ножового блока) з гребінчастими ножами, які здійснюють зворотно-поступальний рух, та U-подібного сітчастого ножа, аналог (по способу використання) якого в даний момент серійно випускається фірмою PANASONIC-(ES3042)(http://www.panasonic.ua/products/health_beauty/mens_care/shaver/ES3042S503) або електромеханічний пристрій для гоління роторного типу, конструкція якого складається з ріжучого механізму (ножового блока) з круглими ножами, які здійснюють обертальний рух та круглими сітчастими ножами, аналог (по способу використання) якого також в даний момент серійно випускається фірмою PHILIPS (АТ890)-(http://www.philips.ua/c/mens-shaving/aquatouchdualprecision-blades-flexing-heads-at890_16/prd/), електропривода та корпуса. Недоліком цих електромеханічних пристроїв є те, що існуючі моделі мають досить великі габаритні розміри, залежність від джерела змінного струму, високу вартість та короткий термін використання сітчастих ножів, складність конструкції, велику кількість механічних елементів конструкції та неможливість поєднання одночасно сухого та вологого гоління. Основною задачею корисної моделі є зміна конструкції ріжучих ножів та конструкції ріжучого блока електромеханічного пристрою для гоління для зменшення габаритних розмірів, зменшення витрат на виробництво та складання пристрою та надання зручного та естетичного вигляду пристрою. Задача, яка була поставлена, вирішується таким чином, що в електромеханічному пристрої для гоління, у конструкції якого є механізм для різання з ножами, згідно з корисною моделлю, конструкція ріжучого механізму (ножового блока) виконана у формі порожнистої сітчастої трубки, у якій на жорсткому штоці нерухомо закріплені круглі пластинчасті ножі, які за допомогою електричного приводу здійснюють швидкий зворотно-поступальний рух разом із штоком. Дана форма ріжучого механізму(ножового блока) дає змогу зменшити габарити пристрою для гоління практично до діаметра акумуляторного елемента живлення типу ААА, використовувати пристрій як для сухого, так і для вологого гоління, суттєво зменшити витрати на виробництво та складання пристрою, підвищити надійність та зручність пристрою за рахунок простоти конструкції. Також важливою особливістю даного пристрою є те, що одна сторона порожнистої сітчастої трубки виготовлена з отворами звичайного діаметру (0,1 мм), а інша-з отворами більшого діаметру (0,3 мм), що дасть змогу голити волосся більшої довжини без додаткових витрат часу і зусиль. Також, як варіант, можливе виконання ріжучого блока з ножем спіральної форми, який нерухомо закріплений на жорсткому штоці та разом із ним здійснює круговий обертовий рух всередині порожнистої сітчастої трубки за допомогою електричного приводу. Технічна суть запропонованої електричної бритви з циліндричним ріжучим блоком пояснюється кресленнями, на яких: на фіг. 1 зображено бритву, вигляд спереду; на фіг. 2 зображено бритву, вигляд справа; на фіг. 3 зображено бритву, вигляд зверху; на фіг. 4 зображено бритву, вигляд збоку в розрізі по лінії А-А на фіг. 2; на фіг. 5 зображено бритву з круглими пластинчастими ножами, аксонометричний вигляд з просторовим розділенням деталей та розрізом частини корпусу та герметичної кришки; на фіг. 6 зображено бритву зі спіральними ножами, аксонометричний вигляд з просторовим розділенням деталей та розрізом частини корпусу та герметичної кришки; Список позначень: 1. Порожниста сітчаста трубка з отворами різного діаметру (для наочності отвори умовно збільшено у 30 разів). 2. Рухомий обертальний опорний сегмент. 3. Натискна кнопка вмикання/вимикання живлення. 4. Корпус електробритви. 5. Герметична кришка. 6. Шток. 7. Круглі пластинчасті ножі. 8. Електропривод зворотно-поступального руху. 9. Елемент живлення типу ААА. 10.Спіральний ніж. 11. Електропривод обертання. 1 UA 87942 U 5 10 15 20 25 30 35 40 45 50 55 60 Електрична бритва з циліндричним ріжучим блоком складається з корпусу 4, у якому розміщені електропривод зворотно-поступального руху 8 та елемент живлення типу ААА 9, натискної кнопки вмикання/вимикання живлення 3, герметичної кришки 5, яка з'єднується з корпусом 4 та призначена для захисту електропривода зворотно-поступального руху 8 та елементу живлення типу ААА 9 від вологи і інших сторонніх предметів та речовин, а також для заміни відпрацьованих елементів живлення типу ААА, штока 6, який приєднаний до електропривода зворотно-поступального руху 8 або електропривода обертання 11 і на який передається зворотно-поступальний рух електропривода 8 або обертальний рух електропривода обертання 11, нерухомо закріплених на штоці 6 круглих пластинчастих ножів 7 або спірального ножа 10, які розміщені всередині порожнистої сітчастої трубки 1 з отворами різного діаметру, та рухомого обертального опорного сегменту 2, який обертається навколо осі ріжучого блока і корпусу 4 та призначений для запобігання поперечної деформації циліндричного ріжучого блока, яка може виникати при притисканні циліндричного ріжучого блока до ділянки тіла, яка голиться. Електрична бритва з циліндричним ріжучим блоком працює наступним чином. В корпус 4 із дотриманням полярності встановлюється номінально заряджений елемент живлення типу ААА 9 та закривається герметичною кришкою 5. Шток 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 або спіральним ножем 10 жорстко приєднується до електропривода зворотно-поступального руху 8 або до електропривода обертання 11. Порожниста сітчаста трубка з отворами різного діаметру 1 шляхом нагвинчування або будьяким іншим способом приєднується до корпусу 4 таким чином, що шток 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 або спіральним ножем 10 розміщуються всередині порожнистої сітчастої трубки з отворами різного діаметру 1. Рухомий обертальний опорний сегмент 2 приєднується до корпусу 4. При натисканні натискної кнопки вмикання/вимикання живлення 3 напруга з елемента живлення типу ААА 9 подається до електропривода зворотно-поступального руху 8 або до електропривода обертання 11, який у свою чергу надає зворотно-поступальний рух штоку 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 або обертальний рух штоку 6 із спіральним ножем 10. Волосся, яке потрапляє у отвори порожнистої сітчастої трубки з отворами різного діаметру 1, зрізується круглими пластинчастими ножами 7 або спіральним ножем 10 за рахунок щільного контакту стінок порожнистої сітчастої трубки з отворами різного діаметру 1 з ріжучими поверхнями круглих пластинчастих ножів 7 або з ріжучими поверхнями спірального ножа 10. Після закінчення процесу гоління з корпусу 4 знімається рухомий обертальний опорний сегмент 2, потім порожниста сітчаста трубка з отворами різного діаметру 1 від'єднується від корпуса електробритви 4, шток 6 з нерухомо закріпленими на ньому круглими пластинчастими ножами 7 або спіральним ножем 10 від'єднуються від електропривода зворотно-поступального руху 8 або від електропривода обертання 11 і промиваються під струменем води для очищення від забруднень залишками піни і волосся. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Електрична бритва з циліндричним ріжучим блоком, що складається з корпусу (4), у якому розміщені електропривод зворотно-поступального руху (8) та елемент живлення типу ААА (9), натискної кнопки вмикання/вимикання живлення (3), герметичної кришки (5), яка з'єднується з корпусом (4), та штока (6), який приєднаний до електропривода зворотно-поступального руху (8) і на який передається зворотно-поступальний рух електропривода (8), нерухомо закріплених на штоці (6) круглих пластинчастих ножів (7), порожнистої сітчастої трубки (1) та рухомого обертального опорного сегменту (2), яка відрізняється тим, що ріжучий блок виконано у формі циліндра, зокрема, нерухомо закріплені на штоці (6) круглі пластинчасті ножі (7) розміщені всередині порожнистої сітчастої трубки (1). 2. Електрична бритва з циліндричним ріжучим блоком за п. 1, яка відрізняється тим, що з однієї сторони порожнистої сітчастої трубки (1) отвори виконані звичайного діаметру, а з іншої отвори виконані більшого діаметру. 3. Електрична бритва з циліндричним ріжучим блоком за п. 1 та п. 2, яка відрізняється тим, що замість круглих пластинчастих ножів (7) та електропривода зворотно-поступального руху (8) можливе виконання пристрою з використанням спірального ножа (10) та електропривода обертання (11). 4. Електрична бритва з циліндричним ріжучим блоком за п. 1, п. 2 та п. 3, яка відрізняється тим, що для запобігання поперечної деформації циліндричного ріжучого блока під час процесу гоління на корпус (4) встановлено рухомий обертальний опорний сегмент (2). 2 UA 87942 U 3 UA 87942 U 4 UA 87942 U 5 UA 87942 U 6 UA 87942 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
