Сівалка навісна селекційна касетна снск-6

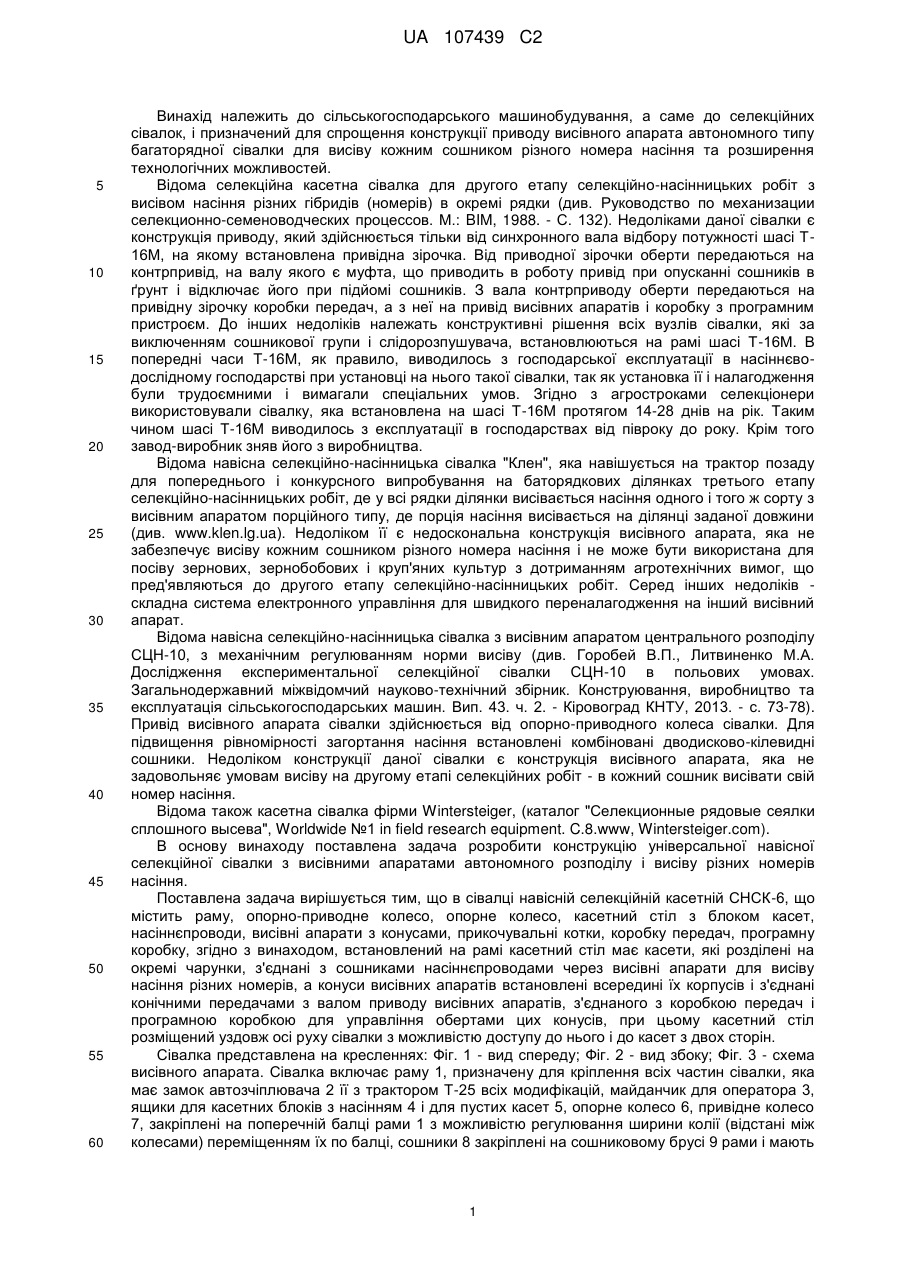

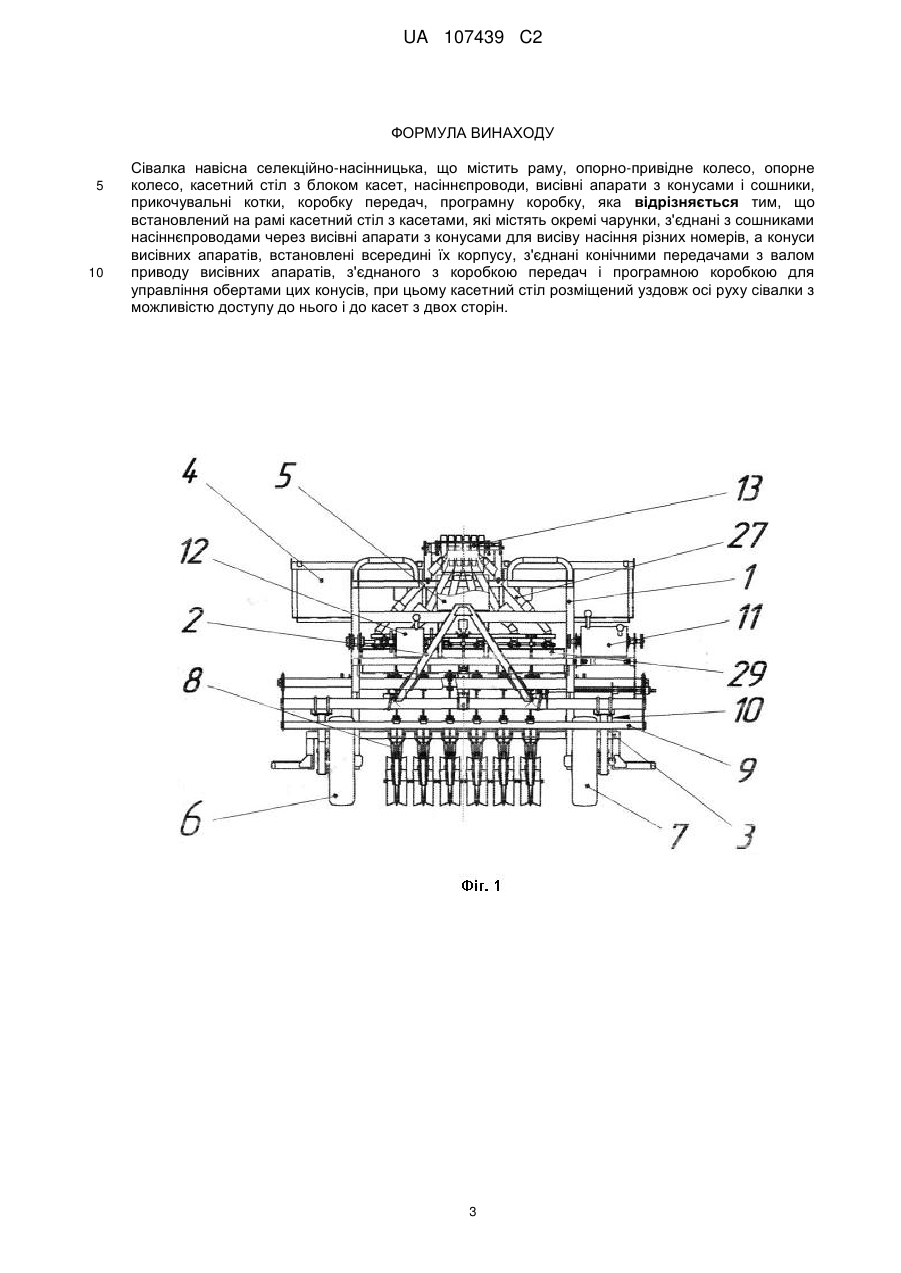

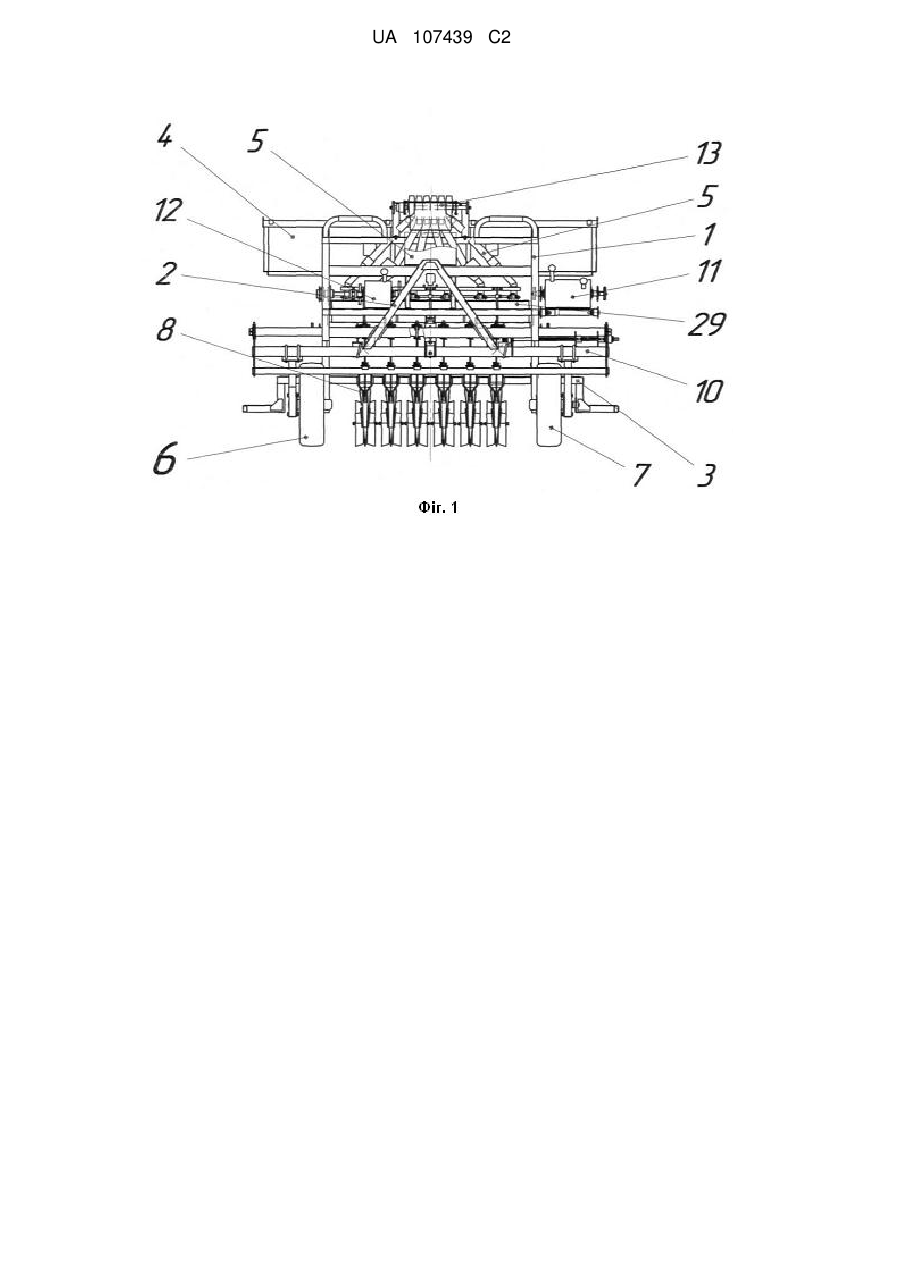

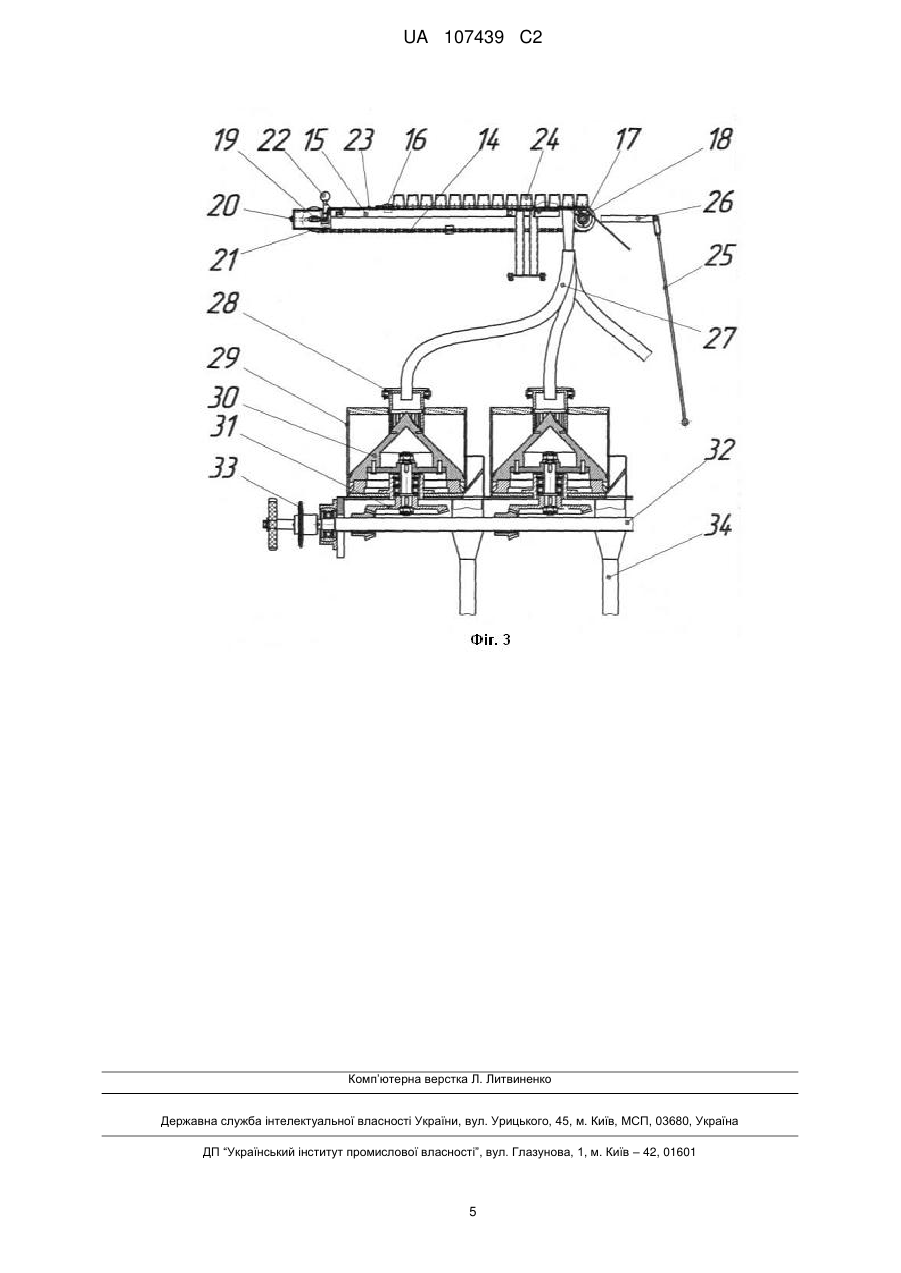

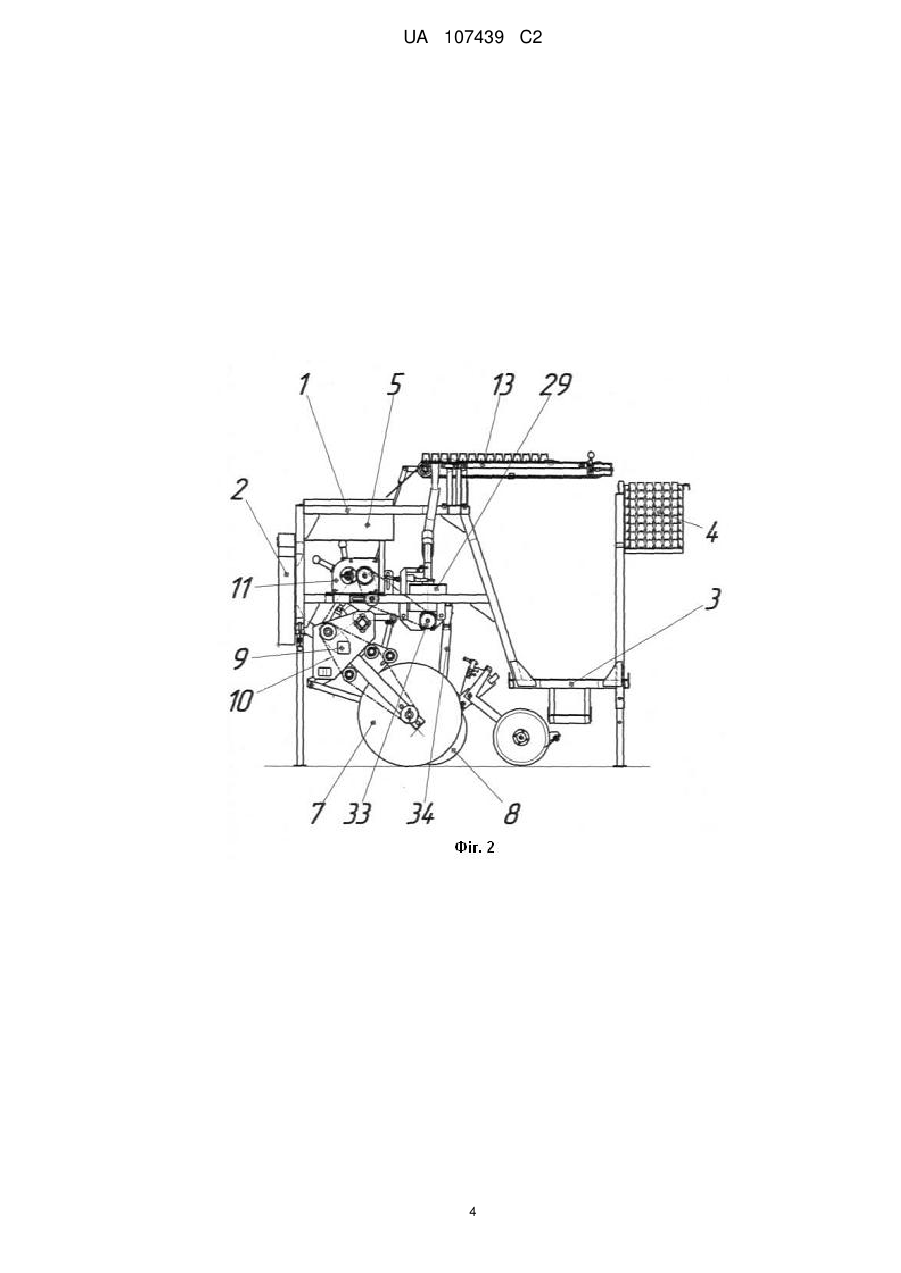

Реферат: Заявлена сівалка навісна селекційно-насінницька містить раму, опорно-привідне колесо, опорне колесо, касетний стіл з блоком касет, насіннєпроводи, висівні апарати з конусами і сошники, прикочувальні котки, коробку передач, програмну коробку. На рамі встановлений касетний стіл з касетами, які містять окремі чарунки, з'єднані з сошниками насіннєпроводами через висівні апарати з конусами для висіву насіння різних номерів. Конуси висівних апаратів, встановлені всередині їх корпусу, з'єднані конічними передачами з валом приводу висівних апаратів, з'єднаного з коробкою передач і програмною коробкою для управління обертами цих конусів. Касетний стіл розміщений уздовж осі руху сівалки з можливістю доступу до нього і до касет з двох сторін. UA 107439 C2 (12) UA 107439 C2 UA 107439 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, а саме до селекційних сівалок, і призначений для спрощення конструкції приводу висівного апарата автономного типу багаторядної сівалки для висіву кожним сошником різного номера насіння та розширення технологічних можливостей. Відома селекційна касетна сівалка для другого етапу селекційно-насінницьких робіт з висівом насіння різних гібридів (номерів) в окремі рядки (див. Руководство по механизации селекционно-семеноводческих процессов. М.: BIM, 1988. - С. 132). Недоліками даної сівалки є конструкція приводу, який здійснюється тільки від синхронного вала відбору потужності шасі Т16М, на якому встановлена привідна зірочка. Від приводної зірочки оберти передаються на контрпривід, на валу якого є муфта, що приводить в роботу привід при опусканні сошників в ґрунт і відключає його при підйомі сошників. З вала контрприводу оберти передаються на привідну зірочку коробки передач, а з неї на привід висівних апаратів і коробку з програмним пристроєм. До інших недоліків належать конструктивні рішення всіх вузлів сівалки, які за виключенням сошникової групи і слідорозпушувача, встановлюються на рамі шасі Т-16М. В попередні часи Т-16М, як правило, виводилось з господарської експлуатації в насіннєводослідному господарстві при установці на нього такої сівалки, так як установка її і налагодження були трудоємними і вимагали спеціальних умов. Згідно з агростроками селекціонери використовували сівалку, яка встановлена на шасі Т-16М протягом 14-28 днів на рік. Таким чином шасі Т-16М виводилось з експлуатації в господарствах від півроку до року. Крім того завод-виробник зняв його з виробництва. Відома навісна селекційно-насінницька сівалка "Клен", яка навішується на трактор позаду для попереднього і конкурсного випробування на баторядкових ділянках третього етапу селекційно-насінницьких робіт, де у всі рядки ділянки висівається насіння одного і того ж сорту з висівним апаратом порційного типу, де порція насіння висівається на ділянці заданої довжини (див. www.klen.lg.ua). Недоліком її є недоскональна конструкція висівного апарата, яка не забезпечує висіву кожним сошником різного номера насіння і не може бути використана для посіву зернових, зернобобових і круп'яних культур з дотриманням агротехнічних вимог, що пред'являються до другого етапу селекційно-насінницьких робіт. Серед інших недоліків складна система електронного управління для швидкого переналагодження на інший висівний апарат. Відома навісна селекційно-насінницька сівалка з висівним апаратом центрального розподілу СЦН-10, з механічним регулюванням норми висіву (див. Горобей В.П., Литвиненко М.А. Дослідження експериментальної селекційної сівалки СЦН-10 в польових умовах. Загальнодержавний міжвідомчий науково-технічний збірник. Конструювання, виробництво та експлуатація сільськогосподарських машин. Вип. 43. ч. 2. - Кіровоград КНТУ, 2013. - с. 73-78). Привід висівного апарата сівалки здійснюється від опорно-приводного колеса сівалки. Для підвищення рівномірності загортання насіння встановлені комбіновані дводисково-кілевидні сошники. Недоліком конструкції даної сівалки є конструкція висівного апарата, яка не задовольняє умовам висіву на другому етапі селекційних робіт - в кожний сошник висівати свій номер насіння. Відома також касетна сівалка фірми Wintersteiger, (каталог "Селекционные рядовые сеялки сплошного высева", Worldwide №1 in field research equipment. C.8.www, Wintersteiger.com). В основу винаходу поставлена задача розробити конструкцію універсальної навісної селекційної сівалки з висівними апаратами автономного розподілу і висіву різних номерів насіння. Поставлена задача вирішується тим, що в сівалці навісній селекційній касетній СНСК-6, що містить раму, опорно-приводне колесо, опорне колесо, касетний стіл з блоком касет, насіннєпроводи, висівні апарати з конусами, прикочувальні котки, коробку передач, програмну коробку, згідно з винаходом, встановлений на рамі касетний стіл має касети, які розділені на окремі чарунки, з'єднані з сошниками насіннєпроводами через висівні апарати для висіву насіння різних номерів, а конуси висівних апаратів встановлені всередині їх корпусів і з'єднані конічними передачами з валом приводу висівних апаратів, з'єднаного з коробкою передач і програмною коробкою для управління обертами цих конусів, при цьому касетний стіл розміщений уздовж осі руху сівалки з можливістю доступу до нього і до касет з двох сторін. Сівалка представлена на кресленнях: Фіг. 1 - вид спереду; Фіг. 2 - вид збоку; Фіг. 3 - схема висівного апарата. Сівалка включає раму 1, призначену для кріплення всіх частин сівалки, яка має замок автозчіплювача 2 її з трактором Т-25 всіх модифікацій, майданчик для оператора 3, ящики для касетних блоків з насінням 4 і для пустих касет 5, опорне колесо 6, привідне колесо 7, закріплені на поперечній балці рами 1 з можливістю регулювання ширини колії (відстані між колесами) переміщенням їх по балці, сошники 8 закріплені на сошниковому брусі 9 рами і мають 1 UA 107439 C2 5 10 15 20 25 30 35 40 45 50 55 можливість регулювання висоти відносно рами 1 за допомогою гвинтового механізму, відстань між сусідніми сошниками також може регулюватися переміщенням їх по сошниковому брусу, кількість сошників комбінованих дводисково-кілевидних встановлюється в залежності від типу висівного апарата: при автономному висіві, наприклад, шість. Від лівого опорно-приводного колеса 7 приводяться в дію всі механізми сівалки через ланцюгову передачу 10, через коробки передач 11 та програм 12. Апарат автономного висіву складається з касетного стола 13 (Фіг. 2, Фіг. 3), виготовленого у вигляді транспортера з безкінечними ланцюгами 14, закріпленого на рамі 15 стола 13. На ланцюгах 14 закріплені упори 16 ведучого вала 17 з зірочками 18, осі 19 з гвинтами 20 для натягування ланцюгів 14 та зірочок 21. На задній осі фіксуючого затискача 22 на столі 13 закріплений блок касет, який складається з направляючого листа 23 і, наприклад, шістнадцяти касет 24, кожна касета розділена, наприклад, на шість чарунок. Касети 24 приводяться в рух від коробки програм 12 через тягу 25 кривошипно-шатунного механізму і обгінну муфту з важелем 26. Насіння з кожної чарунки по своєму верхньому насіннєпроводу 27 подається у висівні апарати, кожен з яких складається із стакана 28, розміщеного в корпусі 29 висівного апарата, в якому встановлений висівний конус 30, що приводиться в обертання конічною передачею 31 від загального вала 32, що приводиться в рух від коробки передач 11 через зірочку 33. Насіння до сошників 8 направляється через нижні насіннєпроводи 34. Касетний стіл 13 розміщений уздовж осі руху сівалки, доступ до якого і до касет забезпечений з двох сторін, що дає можливість збільшити кількість порцій і номерів насіння за одно завантаження, наприклад у два рази. Касетні блоки закладені у знімні касетні ящики для їх зручного переносу. Сівалка працює таким чином. Сівалка встановлюється гідравлічною системою трактора в робоче положення по маркерній лінії. Згідно з схемою дослідів необхідна довжина селекційної ділянки, довжина між'ярусної доріжки та норми висіву насіння задаються режимами роботи сівалки за допомогою коробки передач 11 і коробки програми 12, на касетний стіл 13 встановлюється блок касет, який включає направляючий лист 23 і, наприклад, шістнадцять касет, кожна з яких має, наприклад, шість чарунок з різними номерами насіння, так, щоб паз листа 23 зайшов за штифт стола і зафіксувався затискачем 22. Механізмом регулювання упори 16 ланцюгів 14 підводяться до крайньої касети, а потім перша касета підводиться до отворів лійок касетного стола 13. При початку руху агрегату привідне колесо 7 сівалки приводить в рух механізми сівалки, при цьому касети переміщуються за допомогою ланцюгів 14 приводом ведучого вала 17 із зірочками 18. Касети 24 приводяться в рух від коробки програм 12 через тягу 25 кривошипно-шатунного механізму і обгінну муфту з важелем 26. Насіння з чарунок касет 24 висипається і по верхніх насіннєпроводах 27 направляється в завантажувальні стакани 28, встановлені в корпусі висівного апарата 29, які піднімаються за допомогою програмної коробки 12, насіння рівномірно розподіляється на висівному конусі 30 висівного апарата, який його висіває за один оберт. Висівний конус 30 приводиться в рух конічною передачею 31 від загального приводного вала 32, через коробку передач і зірочку 33 насіння направляється в сошники 8 через нижні насіннєпроводи 34. На селекційній сівалці встановлені, наприклад, шість однотипних висівних апаратів. При подальшому русі сівалки переміщення касет та робота висівних апаратів виконується автоматично. Дані ознаки обумовлюють сумісність висівного апарата автономного типу з касетним столом, з касетами, чарунками і транспортною системою їх подачі, висівним апаратом з висівними конусами. В залежності від встановленого висівного апарата навісна селекційнокасетна сівалка може бути налаштована на висів насіння, наприклад, в десять сошників або в шість при автономному висіві насіння. Таким чином, наявність відмітних ознак у сукупності ознак і сама сукупність суттєвих ознак знаходяться у причинно-наслідковому зв'язку з досягнутим технічним результатом, а саме, сказана сукупність ознак підвищує ступінь уніфікації сівалок навісних селекційно-насінницьких касетних і забезпечує можливість додаткового використання їх як посівних машин для селекційних робіт при висіві кожним сошником свого номера насіння. Дослідний зразок сівалки навісної селекційної касетної СНСК-6 з апаратом автономного висіву насіння виготовлений в науково-виробничому об'єднанні "Селта" для селекційнонасінницьких установ. 2 UA 107439 C2 ФОРМУЛА ВИНАХОДУ 5 10 Сівалка навісна селекційно-насінницька, що містить раму, опорно-привідне колесо, опорне колесо, касетний стіл з блоком касет, насіннєпроводи, висівні апарати з конусами і сошники, прикочувальні котки, коробку передач, програмну коробку, яка відрізняється тим, що встановлений на рамі касетний стіл з касетами, які містять окремі чарунки, з'єднані з сошниками насіннєпроводами через висівні апарати з конусами для висіву насіння різних номерів, а конуси висівних апаратів, встановлені всередині їх корпусу, з'єднані конічними передачами з валом приводу висівних апаратів, з'єднаного з коробкою передач і програмною коробкою для управління обертами цих конусів, при цьому касетний стіл розміщений уздовж осі руху сівалки з можливістю доступу до нього і до касет з двох сторін. 3 UA 107439 C2 4 UA 107439 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
