Лікувально-профілактична устілка для взуття

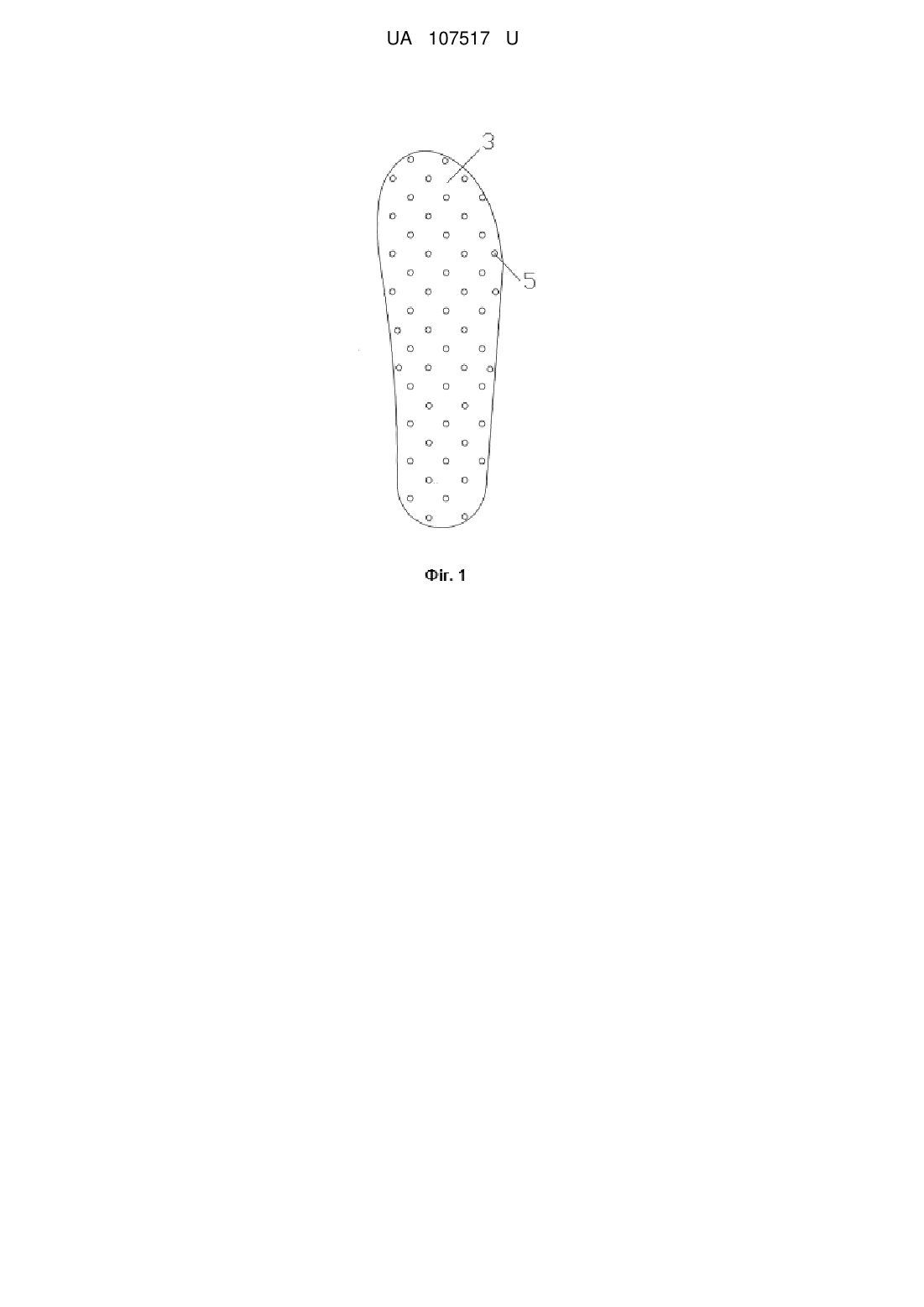

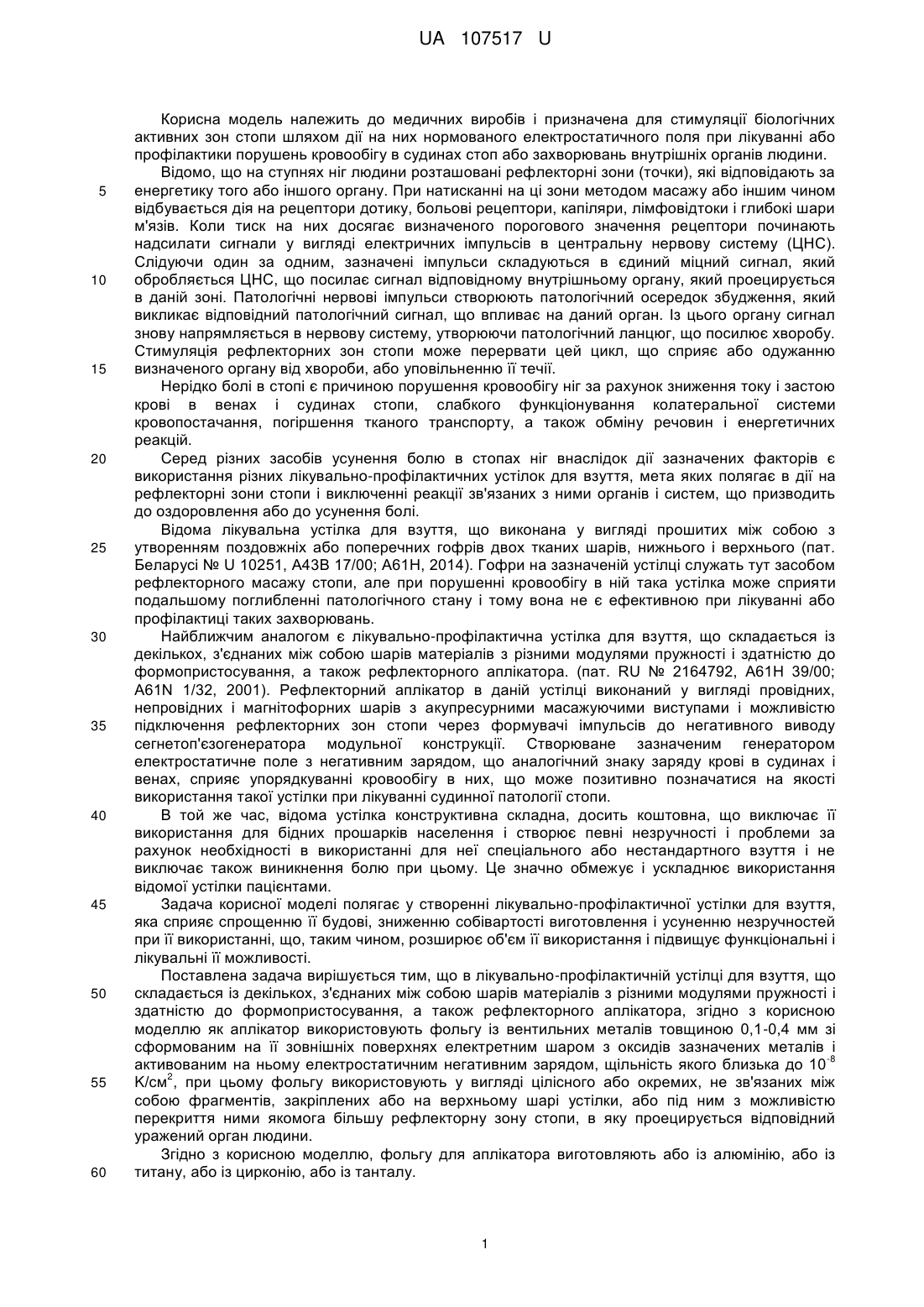

Реферат: Лікувально-профілактична устілка для взуття складається із декількох з'єднаних між собою шарів матеріалів з різними модулями пружності і здатністю до формопристосування, а також рефлекторного аплікатора. Як аплікатор використовують фольгу із вентильних металів з формованим на її зовнішніх поверхнях електретним шаром з оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом. При цьому фольгу використовують у вигляді цілісного або окремих, не зв'язаних між собою фрагментів, закріплених або на верхньому шарі устілки, або під ним з можливістю перекриття ними якомога більше рефлекторних зон стопи. UA 107517 U (12) UA 107517 U UA 107517 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичних виробів і призначена для стимуляції біологічних активних зон стопи шляхом дії на них нормованого електростатичного поля при лікуванні або профілактики порушень кровообігу в судинах стоп або захворювань внутрішніх органів людини. Відомо, що на ступнях ніг людини розташовані рефлекторні зони (точки), які відповідають за енергетику того або іншого органу. При натисканні на ці зони методом масажу або іншим чином відбувається дія на рецептори дотику, больові рецептори, капіляри, лімфовідтоки і глибокі шари м'язів. Коли тиск на них досягає визначеного порогового значення рецептори починають надсилати сигнали у вигляді електричних імпульсів в центральну нервову систему (ЦНС). Слідуючи один за одним, зазначені імпульси складуються в єдиний міцний сигнал, який обробляється ЦНС, що посилає сигнал відповідному внутрішньому органу, який проецирується в даній зоні. Патологічні нервові імпульси створюють патологічний осередок збудження, який викликає відповідний патологічний сигнал, що впливає на даний орган. Із цього органу сигнал знову напрямляється в нервову систему, утворюючи патологічний ланцюг, що посилює хворобу. Стимуляція рефлекторних зон стопи може перервати цей цикл, що сприяє або одужанню визначеного органу від хвороби, або уповільненню її течії. Нерідко болі в стопі є причиною порушення кровообігу ніг за рахунок зниження току і застою крові в венах і судинах стопи, слабкого функціонування колатеральної системи кровопостачання, погіршення тканого транспорту, а також обміну речовин і енергетичних реакцій. Серед різних засобів усунення болю в стопах ніг внаслідок дії зазначених факторів є використання різних лікувально-профілактичних устілок для взуття, мета яких полягає в дії на рефлекторні зони стопи і виключенні реакції зв'язаних з ними органів і систем, що призводить до оздоровлення або до усунення болі. Відома лікувальна устілка для взуття, що виконана у вигляді прошитих між собою з утворенням поздовжніх або поперечних гофрів двох тканих шарів, нижнього і верхнього (пат. Беларусі № U 10251, А43В 17/00; А61Н, 2014). Гофри на зазначеній устілці служать тут засобом рефлекторного масажу стопи, але при порушенні кровообігу в ній така устілка може сприяти подальшому поглибленні патологічного стану і тому вона не є ефективною при лікуванні або профілактиці таких захворювань. Найближчим аналогом є лікувально-профілактична устілка для взуття, що складається із декількох, з'єднаних між собою шарів матеріалів з різними модулями пружності і здатністю до формопристосування, а також рефлекторного аплікатора. (пат. RU № 2164792, А61Н 39/00; A61N 1/32, 2001). Рефлекторний аплікатор в даній устілці виконаний у вигляді провідних, непровідних і магнітофорних шарів з акупресурними масажуючими виступами і можливістю підключення рефлекторних зон стопи через формувачі імпульсів до негативного виводу сегнетоп'єзогенератора модульної конструкції. Створюване зазначеним генератором електростатичне поле з негативним зарядом, що аналогічний знаку заряду крові в судинах і венах, сприяє упорядкуванні кровообігу в них, що може позитивно позначатися на якості використання такої устілки при лікуванні судинної патології стопи. В той же час, відома устілка конструктивна складна, досить коштовна, що виключає її використання для бідних прошарків населення і створює певні незручності і проблеми за рахунок необхідності в використанні для неї спеціального або нестандартного взуття і не виключає також виникнення болю при цьому. Це значно обмежує і ускладнює використання відомої устілки пацієнтами. Задача корисної моделі полягає у створенні лікувально-профілактичної устілки для взуття, яка сприяє спрощенню її будові, зниженню собівартості виготовлення і усуненню незручностей при її використанні, що, таким чином, розширює об'єм її використання і підвищує функціональні і лікувальні її можливості. Поставлена задача вирішується тим, що в лікувально-профілактичній устілці для взуття, що складається із декількох, з'єднаних між собою шарів матеріалів з різними модулями пружності і здатністю до формопристосування, а також рефлекторного аплікатора, згідно з корисною моделлю як аплікатор використовують фольгу із вентильних металів товщиною 0,1-0,4 мм зі сформованим на її зовнішніх поверхнях електретним шаром з оксидів зазначених металів і -8 активованим на ньому електростатичним негативним зарядом, щільність якого близька до 10 2 K/см , при цьому фольгу використовують у вигляді цілісного або окремих, не зв'язаних між собою фрагментів, закріплених або на верхньому шарі устілки, або під ним з можливістю перекриття ними якомога більшу рефлекторну зону стопи, в яку проецирується відповідний уражений орган людини. Згідно з корисною моделлю, фольгу для аплікатора виготовляють або із алюмінію, або із титану, або із цирконію, або із танталу. 1 UA 107517 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з корисною моделлю, фольга може бути виконана перфорованою з діаметром 2 отворів в ній 1,0-3,0 мм і кількістю їх, що складає 5-50 шт./см . Виготовлення рефлекторного аплікатора устілки у вигляді фольги із вентильних металів товщиною 0,1-0,4 мм з формуванням на її зовнішніх поверхнях електретним шаром з оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність -8 2 якого близька до щільності аналогічного заряду біологічних тканин, тобто -10 K/см , сприяє спрощенню будові аплікатора, а отже і устілки в цілому, знижує собівартість її виготовлення, і створює навколо устілки електростатичне поле, що розповсюджується на відстані від неї на 2-4 см і більш, взаємодіє з біологічним полем тканин стопи і стимулює її рефлекторні зони на довготривалий час, не потребуючи при цьому підзарядки цього електретного шару і використання нестандартного і спеціального взуття при лікуванні вищезазначеної патології або її профілактиці. Виконання фольги у вигляді цілісного або окремих, не зв'язаних між собою фрагментів, та закріплення їх на верхньому шарі устілки або під ним з можливістю перекриття ними якомога більшу рефлекторну зону стопи, в яку проецирується відповідний уражений орган людини, не створює будь-які незручності при використанні такої устілки. Виготовлення фольги для аплікатора устілки із алюмінію або титану, або цирконію, або танталу дозволяє використовувати устілки для різних прошарків пацієнтів з різними матеріальними їх можливостями, за віком та статурою, а також умовами їх життя і діяльності. Виготовлення фольги перфорованою сприяє створенню навколо її отворів електричної напруги більш високої величини, що посилює дію електростатичного поля на рефлекторні зони стопи. Аналогічних технічних рішень за схожими ознаками при проведенні патентноінформаційного пошуку не виявлено. Це свідчить про те, що запропоноване технічне рішення є новим, промислово та клінічно придатним. Корисна модель пояснюється кресленнями, де на фіг. 1 зображена лікувально-профілактична устілка для взуття зі знятим рефлекторним цілісним аплікатором, вигляд в плані; на фіг. 2 - теж саме, що і на фіг. 1, з цілісним аплікатором, закріпленим на верхньому шарі матеріалів устілки; на фіг. 3 - устілка з аплікатором у вигляді окремих фрагментів, закріплених на верхньому шарі матеріалів; на фіг. 4 - устілка з цілісним аплікатором, вигляд збоку. Устілка складається із декількох, з'єднаних між собою шарів матеріалів 1, 2 і 3 з різними модулями пружності по усій її поверхні і здатністю до формопристосування, а також рефлекторного аплікатора 4. Як матеріали різних шарів матеріалів устілки використовують різні тканини, спінений полістирол та інші. На верхньому шарі 3 устілки виконані по всій його поверхні отвори 5, що сприяють вентиляції ступні ноги пацієнта. Як аплікатор 4 використовують фольгу із вентильних металів товщиною 0,1-0,4 мм зі сформованим на її зовнішніх поверхнях електретним шаром 6 з оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність якого близька до -8 2 щільності аналогічного заряду біологічних тканин, тобто до 10 K/см . Фольгу для аплікатора виготовляють або із алюмінію, або із титану, або із цирконію, або із танталу, залежно від віку, статури, роду діяльності та матеріальних можливостей пацієнта. Використовують аплікатор у вигляді цілісного або окремих, не зв'язаних між собою фрагментів 7, закріплених або на верхньому шару устілки, або під ним з можливістю перекриття ними якомога більше рефлекторних зон стопи. Фольга для аплікатора може бути виконана перфорованою з 2 діаметром отворів 8 в ній 1,0-3,0 мм і кількістю їх, що складає 5-50 шт./см . Таке виконання аплікатора і закріплення його на устілці не створює ніяких незручностей для пацієнтів і сприяє більш високій ефективності її функціонування, а виготовлення фольги перфорованою сприяє створенню навколо її отворів більш високої величини електричної напруги, що посилює дію електростатичного поля на рефлекторні зони стопи, що позитивно позначається на якості лікування людини з використанням даної устілки. Електретне покриття 6 на фользі виконують методом мікродугового оксидування в електролізних ваннах, наповнених, переважно, лужним розчином при визначених параметрах ведення оксидування - щільності електричного струму, напрузі і тривалості процесу. При цьому на зовнішніх поверхнях фрагментів фольги утворюється негативний електричний заряд, а навколо них формується довготривале (на декілька місяців та більш) статичне електричне поле, що глибоко проникає (на 2-4 см і більш) в біоструктури стопи, включаючи її рефлекторні зони і викликає ряд біофізичних процесів: відбудовує капілярний кровообіг, стимулює тканинний 2 UA 107517 U 5 10 транспорт, обмін речовин і енергетичні реакції, затримує процес стенозування судин стопи, прискорює кровообіг в судинах стопи і ногах, а також в венах за рахунок упорядкування переміщення складових компонентів крові (тромбоцитів, лейкоцитів тощо) всередині її потоку і попереджає виникнення або поширенню тромбозу судин стопи. Крім гою, дія аплікатора на різні біологічні рефлекторні зони стопи також сприяє зниженню розвитку патологічних процесів у внутрішніх органах, що створює умови для оздоровлення пацієнта. Зазначена устілка особливо придатна при лікуванні набряку ніг, судинної сітки, тяжкості та болі в ногах, а також при лікуванні плоско-вальгусної деформації стоп ніг. Використання таких устілок не потребує спеціального або нестандартного взуття, не викликає у пацієнтів больових відчуттів і не створює для них ніяких незручностей. Строки поліпшення становища у пацієнтів при лікуванні погіршення кровообігу в стопах або в судинах ніг можуть складати від двох тижнів до трьох місяців, залежно від тяжкості патології. Вартість устілок в порівнянні з відомими може бути знижена в декілька разів, залежно від матеріалу використаної фольги, що робить її придатною для різних прошарків населення. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Лікувально-профілактична устілка для взуття, що складається із декількох, з'єднаних між собою, шарів матеріалів з різними модулями пружності і здатністю до формопристосування, а також рефлекторного аплікатора, яка відрізняється тим, що як аплікатор використовують фольгу із вентильних металів товщиною 0,1-0,4 мм з формованим на її зовнішніх поверхнях електретним шаром з оксидів зазначених металів і активованим на ньому електростатичним -8 2 негативним зарядом, щільність якого близька до 10 K/см , при цьому фольгу використовують у вигляді цілісного або окремих, не зв'язаних між собою, фрагментів, закріплених або на верхньому шарі устілки, або під ним з можливістю перекриття ними якомога більше рефлекторних зон стопи. 2. Лікувально-профілактична устілка для взуття згідно з п. 1, яка відрізняється тим, що фольгу для аплікатора виготовляють або із алюмінію, або із титану, або із цирконію, або із танталу. 3. Лікувально-профілактична устілка для взуття згідно з пп. 1 і 2, яка відрізняється тим, що фольга виконана перфорованою з діаметром отворів в ній 1,0-1,5 мм і кількістю їх, що складає 2 5-10 шт. на см . 3 UA 107517 U 4 UA 107517 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
