Автоматичний гранатомет

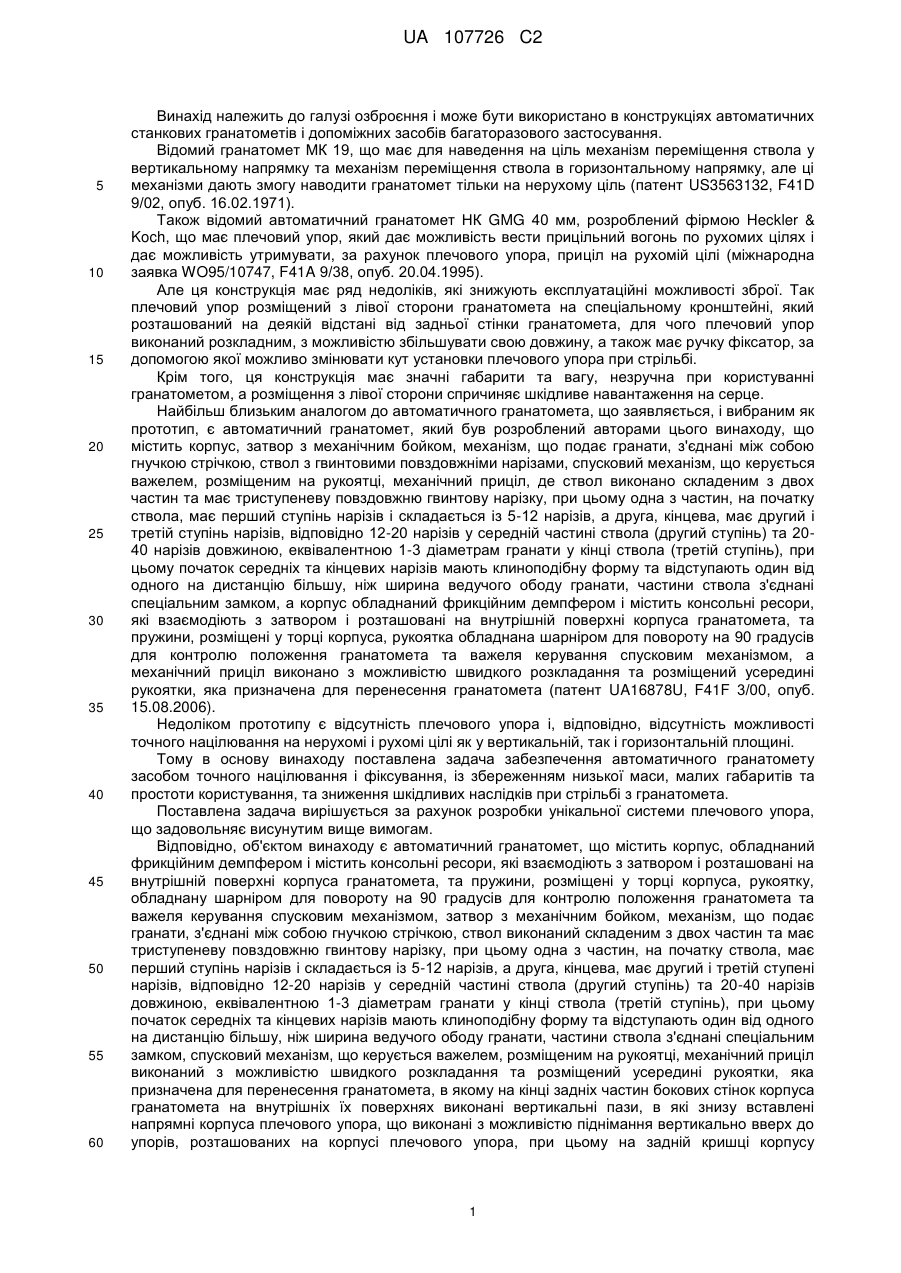

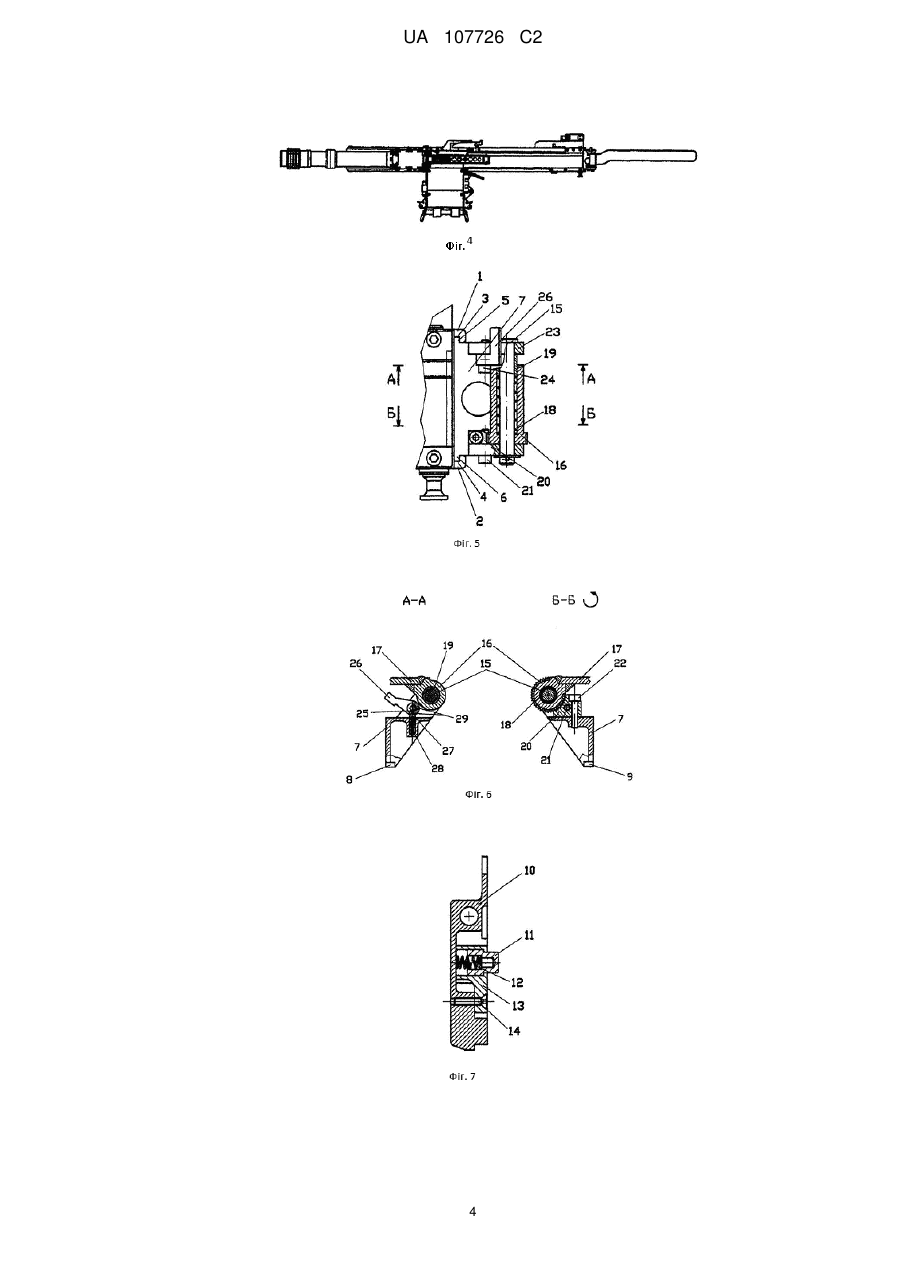

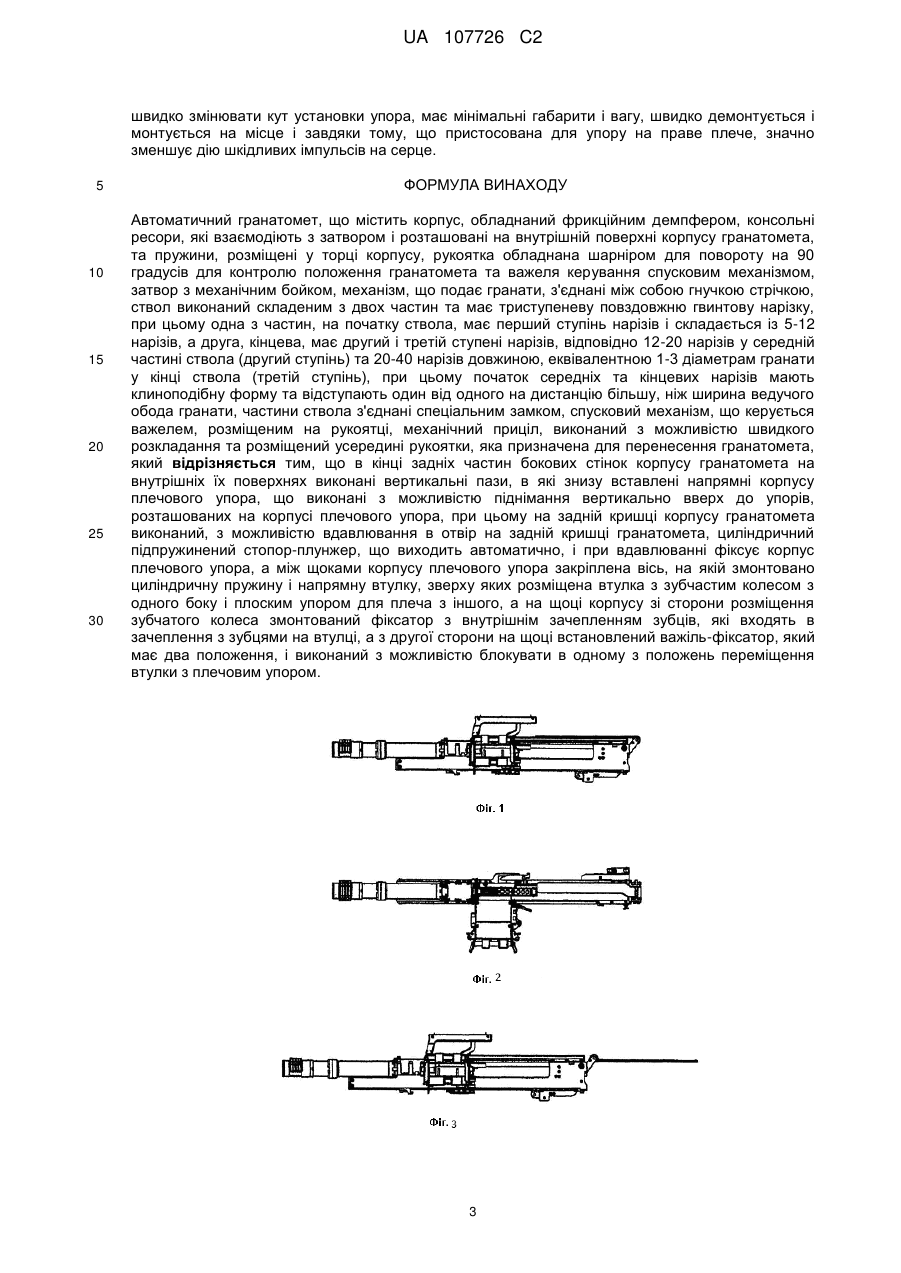

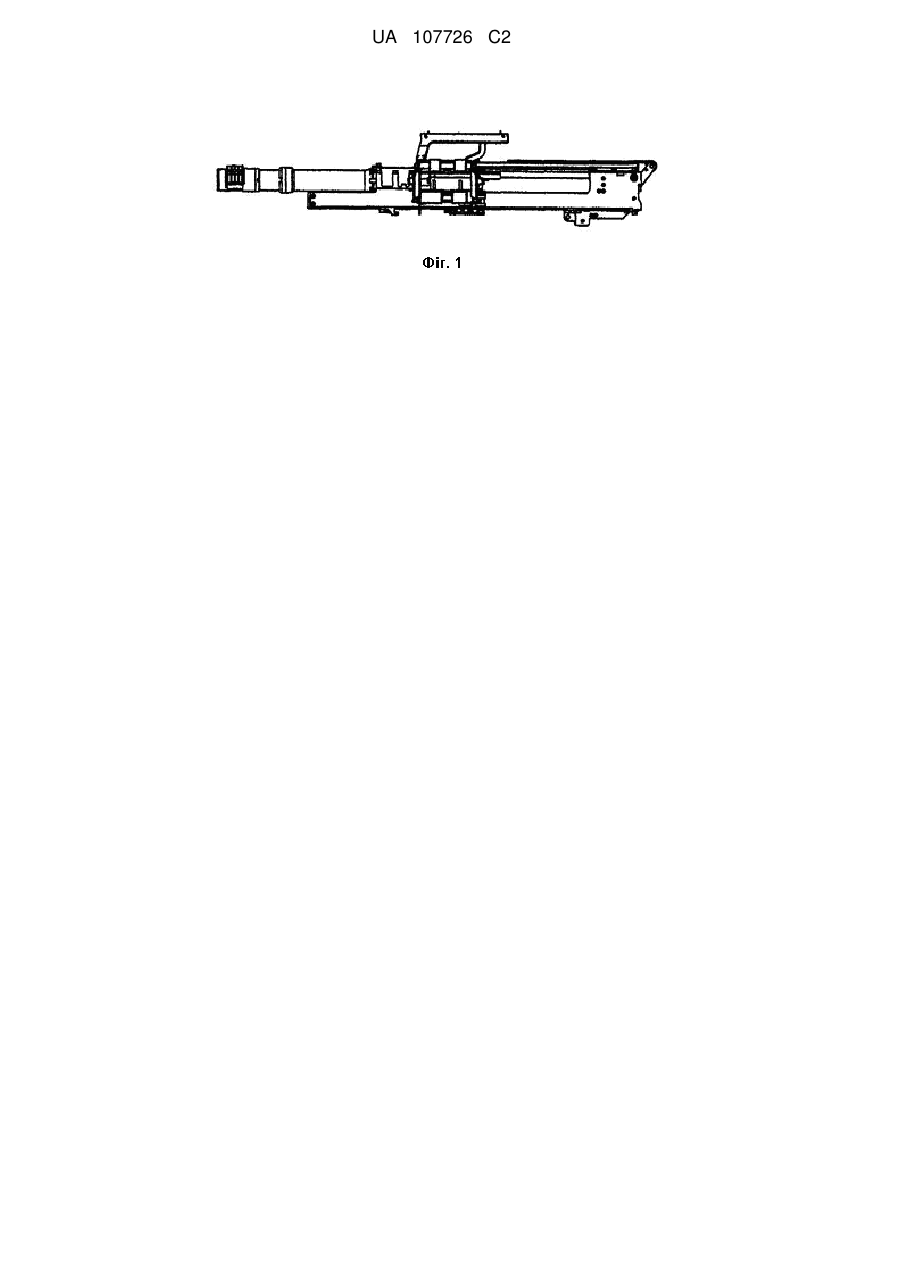

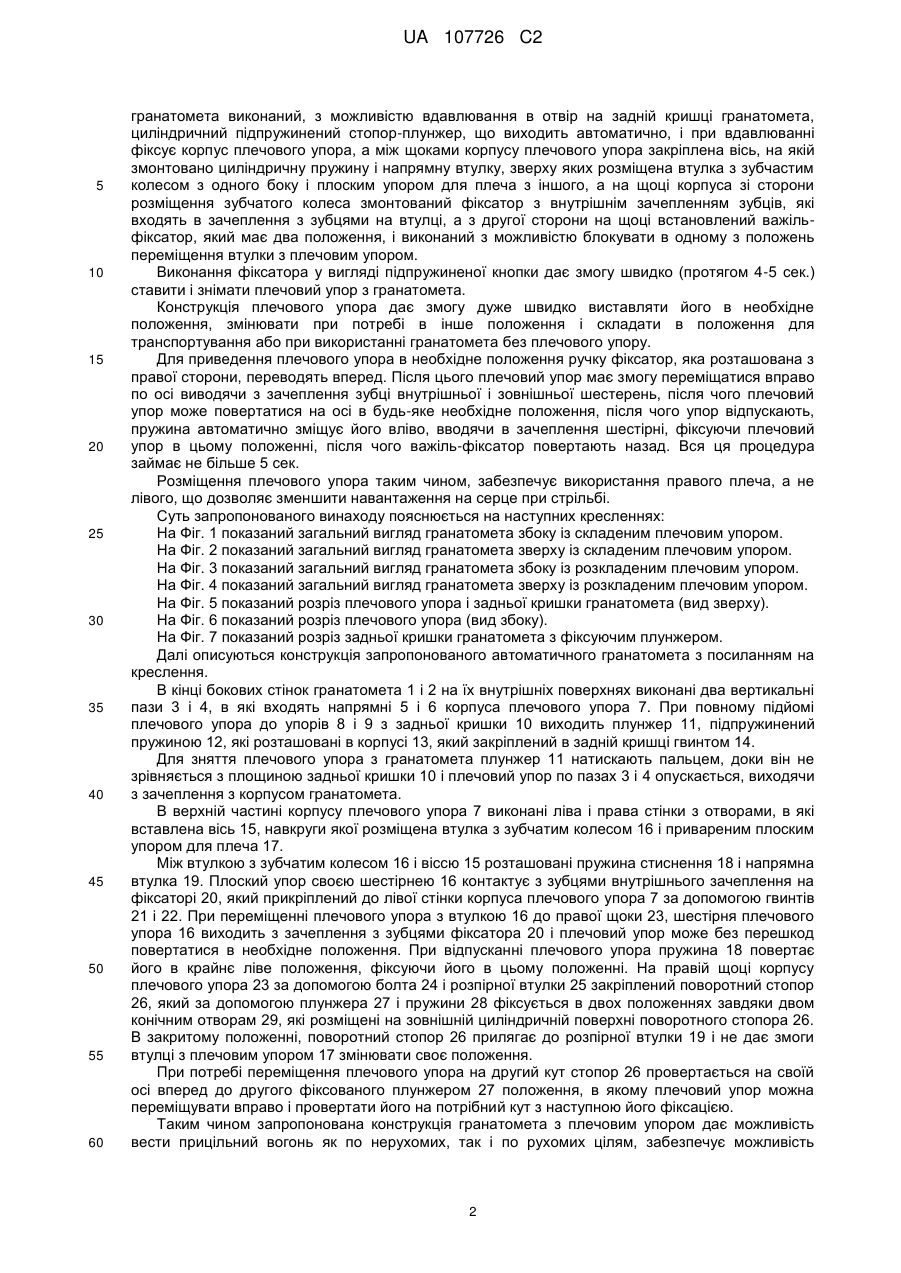

Реферат: Винахід належить до озброєння. Автоматичний гранатомет містить корпус, затвор з механічним бойком, механізм, що подає гранати, з'єднані між собою гнучкою стрічкою, ствол з гвинтовими повздовжніми нарізами, спусковий механізм, що керується важелем, розміщеним на рукоятці, механічний приціл, де в кінці задніх частин бокових стінок корпуса гранатомета на внутрішніх їх поверхнях виконані вертикальні пази, в які знизу вставлені напрямні корпуси плечового упора, що виконані з можливістю піднімання вертикально вверх до упорів, розташованих на корпусі плечового упора. На задній кришці корпусу гранатомета виконаний, з можливістю вдавлювання в отвір на задній кришці гранатомета, циліндричний підпружинений стопор-плунжер, що виходить автоматично, і при вдавлюванні фіксує корпус плечового упора. Між щоками корпусу плечового упора закріплена вісь, на якій змонтовано циліндричну пружину і напрямну втулку, зверху яких розміщена втулка з зубчастим колесом з одного боку і плоским упором для плеча з іншого. На щоці корпуса зі сторони розміщення зубчатого колеса змонтований фіксатор з внутрішнім зачепленням зубців, які входять в зачеплення з зубцями на втулці. З другої сторони на щоці встановлений важіль-фіксатор, який має два положення, і виконаний з можливістю блокувати в одному з положень переміщення втулки з плечовим упором. UA 107726 C2 (12) UA 107726 C2 UA 107726 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі озброєння і може бути використано в конструкціях автоматичних станкових гранатометів і допоміжних засобів багаторазового застосування. Відомий гранатомет МК 19, що має для наведення на ціль механізм переміщення ствола у вертикальному напрямку та механізм переміщення ствола в горизонтальному напрямку, але ці механізми дають змогу наводити гранатомет тільки на нерухому ціль (патент US3563132, F41D 9/02, опуб. 16.02.1971). Також відомий автоматичний гранатомет НК GMG 40 мм, розроблений фірмою Heckler & Koch, що має плечовий упор, який дає можливість вести прицільний вогонь по рухомих цілях і дає можливість утримувати, за рахунок плечового упора, приціл на рухомій цілі (міжнародна заявка WO95/10747, F41A 9/38, опуб. 20.04.1995). Але ця конструкція має ряд недоліків, які знижують експлуатаційні можливості зброї. Так плечовий упор розміщений з лівої сторони гранатомета на спеціальному кронштейні, який розташований на деякій відстані від задньої стінки гранатомета, для чого плечовий упор виконаний розкладним, з можливістю збільшувати свою довжину, а також має ручку фіксатор, за допомогою якої можливо змінювати кут установки плечового упора при стрільбі. Крім того, ця конструкція має значні габарити та вагу, незручна при користуванні гранатометом, а розміщення з лівої сторони спричиняє шкідливе навантаження на серце. Найбільш близьким аналогом до автоматичного гранатомета, що заявляється, і вибраним як прототип, є автоматичний гранатомет, який був розроблений авторами цього винаходу, що містить корпус, затвор з механічним бойком, механізм, що подає гранати, з'єднані між собою гнучкою стрічкою, ствол з гвинтовими повздовжніми нарізами, спусковий механізм, що керується важелем, розміщеним на рукоятці, механічний приціл, де ствол виконано складеним з двох частин та має триступеневу повздовжню гвинтову нарізку, при цьому одна з частин, на початку ствола, має перший ступінь нарізів і складається із 5-12 нарізів, а друга, кінцева, має другий і третій ступінь нарізів, відповідно 12-20 нарізів у середній частині ствола (другий ступінь) та 2040 нарізів довжиною, еквівалентною 1-3 діаметрам гранати у кінці ствола (третій ступінь), при цьому початок середніх та кінцевих нарізів мають клиноподібну форму та відступають один від одного на дистанцію більшу, ніж ширина ведучого ободу гранати, частини ствола з'єднані спеціальним замком, а корпус обладнаний фрикційним демпфером і містить консольні ресори, які взаємодіють з затвором і розташовані на внутрішній поверхні корпуса гранатомета, та пружини, розміщені у торці корпуса, рукоятка обладнана шарніром для повороту на 90 градусів для контролю положення гранатомета та важеля керування спусковим механізмом, а механічний приціл виконано з можливістю швидкого розкладання та розміщений усередині рукоятки, яка призначена для перенесення гранатомета (патент UA16878U, F41F 3/00, опуб. 15.08.2006). Недоліком прототипу є відсутність плечового упора і, відповідно, відсутність можливості точного націлювання на нерухомі і рухомі цілі як у вертикальній, так і горизонтальній площині. Тому в основу винаходу поставлена задача забезпечення автоматичного гранатомету засобом точного націлювання і фіксування, із збереженням низької маси, малих габаритів та простоти користування, та зниження шкідливих наслідків при стрільбі з гранатомета. Поставлена задача вирішується за рахунок розробки унікальної системи плечового упора, що задовольняє висунутим вище вимогам. Відповідно, об'єктом винаходу є автоматичний гранатомет, що містить корпус, обладнаний фрикційним демпфером і містить консольні ресори, які взаємодіють з затвором і розташовані на внутрішній поверхні корпуса гранатомета, та пружини, розміщені у торці корпуса, рукоятку, обладнану шарніром для повороту на 90 градусів для контролю положення гранатомета та важеля керування спусковим механізмом, затвор з механічним бойком, механізм, що подає гранати, з'єднані між собою гнучкою стрічкою, ствол виконаний складеним з двох частин та має триступеневу повздовжню гвинтову нарізку, при цьому одна з частин, на початку ствола, має перший ступінь нарізів і складається із 5-12 нарізів, а друга, кінцева, має другий і третій ступені нарізів, відповідно 12-20 нарізів у середній частині ствола (другий ступінь) та 20-40 нарізів довжиною, еквівалентною 1-3 діаметрам гранати у кінці ствола (третій ступінь), при цьому початок середніх та кінцевих нарізів мають клиноподібну форму та відступають один від одного на дистанцію більшу, ніж ширина ведучого ободу гранати, частини ствола з'єднані спеціальним замком, спусковий механізм, що керується важелем, розміщеним на рукоятці, механічний приціл виконаний з можливістю швидкого розкладання та розміщений усередині рукоятки, яка призначена для перенесення гранатомета, в якому на кінці задніх частин бокових стінок корпуса гранатомета на внутрішніх їх поверхнях виконані вертикальні пази, в які знизу вставлені напрямні корпуса плечового упора, що виконані з можливістю піднімання вертикально вверх до упорів, розташованих на корпусі плечового упора, при цьому на задній кришці корпусу 1 UA 107726 C2 5 10 15 20 25 30 35 40 45 50 55 60 гранатомета виконаний, з можливістю вдавлювання в отвір на задній кришці гранатомета, циліндричний підпружинений стопор-плунжер, що виходить автоматично, і при вдавлюванні фіксує корпус плечового упора, а між щоками корпусу плечового упора закріплена вісь, на якій змонтовано циліндричну пружину і напрямну втулку, зверху яких розміщена втулка з зубчастим колесом з одного боку і плоским упором для плеча з іншого, а на щоці корпуса зі сторони розміщення зубчатого колеса змонтований фіксатор з внутрішнім зачепленням зубців, які входять в зачеплення з зубцями на втулці, а з другої сторони на щоці встановлений важільфіксатор, який має два положення, і виконаний з можливістю блокувати в одному з положень переміщення втулки з плечовим упором. Виконання фіксатора у вигляді підпружиненої кнопки дає змогу швидко (протягом 4-5 сек.) ставити і знімати плечовий упор з гранатомета. Конструкція плечового упора дає змогу дуже швидко виставляти його в необхідне положення, змінювати при потребі в інше положення і складати в положення для транспортування або при використанні гранатомета без плечового упору. Для приведення плечового упора в необхідне положення ручку фіксатор, яка розташована з правої сторони, переводять вперед. Після цього плечовий упор має змогу переміщатися вправо по осі виводячи з зачеплення зубці внутрішньої і зовнішньої шестерень, після чого плечовий упор може повертатися на осі в будь-яке необхідне положення, після чого упор відпускають, пружина автоматично зміщує його вліво, вводячи в зачеплення шестірні, фіксуючи плечовий упор в цьому положенні, після чого важіль-фіксатор повертають назад. Вся ця процедура займає не більше 5 сек. Розміщення плечового упора таким чином, забезпечує використання правого плеча, а не лівого, що дозволяє зменшити навантаження на серце при стрільбі. Суть запропонованого винаходу пояснюється на наступних кресленнях: На Фіг. 1 показаний загальний вигляд гранатомета збоку із складеним плечовим упором. На Фіг. 2 показаний загальний вигляд гранатомета зверху із складеним плечовим упором. На Фіг. 3 показаний загальний вигляд гранатомета збоку із розкладеним плечовим упором. На Фіг. 4 показаний загальний вигляд гранатомета зверху із розкладеним плечовим упором. На Фіг. 5 показаний розріз плечового упора і задньої кришки гранатомета (вид зверху). На Фіг. 6 показаний розріз плечового упора (вид збоку). На Фіг. 7 показаний розріз задньої кришки гранатомета з фіксуючим плунжером. Далі описуються конструкція запропонованого автоматичного гранатомета з посиланням на креслення. В кінці бокових стінок гранатомета 1 і 2 на їх внутрішніх поверхнях виконані два вертикальні пази 3 і 4, в які входять напрямні 5 і 6 корпуса плечового упора 7. При повному підйомі плечового упора до упорів 8 і 9 з задньої кришки 10 виходить плунжер 11, підпружинений пружиною 12, які розташовані в корпусі 13, який закріплений в задній кришці гвинтом 14. Для зняття плечового упора з гранатомета плунжер 11 натискають пальцем, доки він не зрівняється з площиною задньої кришки 10 і плечовий упор по пазах 3 і 4 опускається, виходячи з зачеплення з корпусом гранатомета. В верхній частині корпусу плечового упора 7 виконані ліва і права стінки з отворами, в які вставлена вісь 15, навкруги якої розміщена втулка з зубчатим колесом 16 і привареним плоским упором для плеча 17. Між втулкою з зубчатим колесом 16 і віссю 15 розташовані пружина стиснення 18 і напрямна втулка 19. Плоский упор своєю шестірнею 16 контактує з зубцями внутрішнього зачеплення на фіксаторі 20, який прикріплений до лівої стінки корпуса плечового упора 7 за допомогою гвинтів 21 і 22. При переміщенні плечового упора з втулкою 16 до правої щоки 23, шестірня плечового упора 16 виходить з зачеплення з зубцями фіксатора 20 і плечовий упор може без перешкод повертатися в необхідне положення. При відпусканні плечового упора пружина 18 повертає його в крайнє ліве положення, фіксуючи його в цьому положенні. На правій щоці корпусу плечового упора 23 за допомогою болта 24 і розпірної втулки 25 закріплений поворотний стопор 26, який за допомогою плунжера 27 і пружини 28 фіксується в двох положеннях завдяки двом конічним отворам 29, які розміщені на зовнішній циліндричній поверхні поворотного стопора 26. В закритому положенні, поворотний стопор 26 прилягає до розпірної втулки 19 і не дає змоги втулці з плечовим упором 17 змінювати своє положення. При потребі переміщення плечового упора на другий кут стопор 26 провертається на своїй осі вперед до другого фіксованого плунжером 27 положення, в якому плечовий упор можна переміщувати вправо і провертати його на потрібний кут з наступною його фіксацією. Таким чином запропонована конструкція гранатомета з плечовим упором дає можливість вести прицільний вогонь як по нерухомих, так і по рухомих цілям, забезпечує можливість 2 UA 107726 C2 швидко змінювати кут установки упора, має мінімальні габарити і вагу, швидко демонтується і монтується на місце і завдяки тому, що пристосована для упору на праве плече, значно зменшує дію шкідливих імпульсів на серце. 5 10 15 20 25 30 ФОРМУЛА ВИНАХОДУ Автоматичний гранатомет, що містить корпус, обладнаний фрикційним демпфером, консольні ресори, які взаємодіють з затвором і розташовані на внутрішній поверхні корпусу гранатомета, та пружини, розміщені у торці корпусу, рукоятка обладнана шарніром для повороту на 90 градусів для контролю положення гранатомета та важеля керування спусковим механізмом, затвор з механічним бойком, механізм, що подає гранати, з'єднані між собою гнучкою стрічкою, ствол виконаний складеним з двох частин та має триступеневу повздовжню гвинтову нарізку, при цьому одна з частин, на початку ствола, має перший ступінь нарізів і складається із 5-12 нарізів, а друга, кінцева, має другий і третій ступені нарізів, відповідно 12-20 нарізів у середній частині ствола (другий ступінь) та 20-40 нарізів довжиною, еквівалентною 1-3 діаметрам гранати у кінці ствола (третій ступінь), при цьому початок середніх та кінцевих нарізів мають клиноподібну форму та відступають один від одного на дистанцію більшу, ніж ширина ведучого обода гранати, частини ствола з'єднані спеціальним замком, спусковий механізм, що керується важелем, розміщеним на рукоятці, механічний приціл, виконаний з можливістю швидкого розкладання та розміщений усередині рукоятки, яка призначена для перенесення гранатомета, який відрізняється тим, що в кінці задніх частин бокових стінок корпусу гранатомета на внутрішніх їх поверхнях виконані вертикальні пази, в які знизу вставлені напрямні корпусу плечового упора, що виконані з можливістю піднімання вертикально вверх до упорів, розташованих на корпусі плечового упора, при цьому на задній кришці корпусу гранатомета виконаний, з можливістю вдавлювання в отвір на задній кришці гранатомета, циліндричний підпружинений стопор-плунжер, що виходить автоматично, і при вдавлюванні фіксує корпус плечового упора, а між щоками корпусу плечового упора закріплена вісь, на якій змонтовано циліндричну пружину і напрямну втулку, зверху яких розміщена втулка з зубчастим колесом з одного боку і плоским упором для плеча з іншого, а на щоці корпусу зі сторони розміщення зубчатого колеса змонтований фіксатор з внутрішнім зачепленням зубців, які входять в зачеплення з зубцями на втулці, а з другої сторони на щоці встановлений важіль-фіксатор, який має два положення, і виконаний з можливістю блокувати в одному з положень переміщення втулки з плечовим упором. 3 UA 107726 C2 4 UA 107726 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
