Пароежекторна холодильна установка

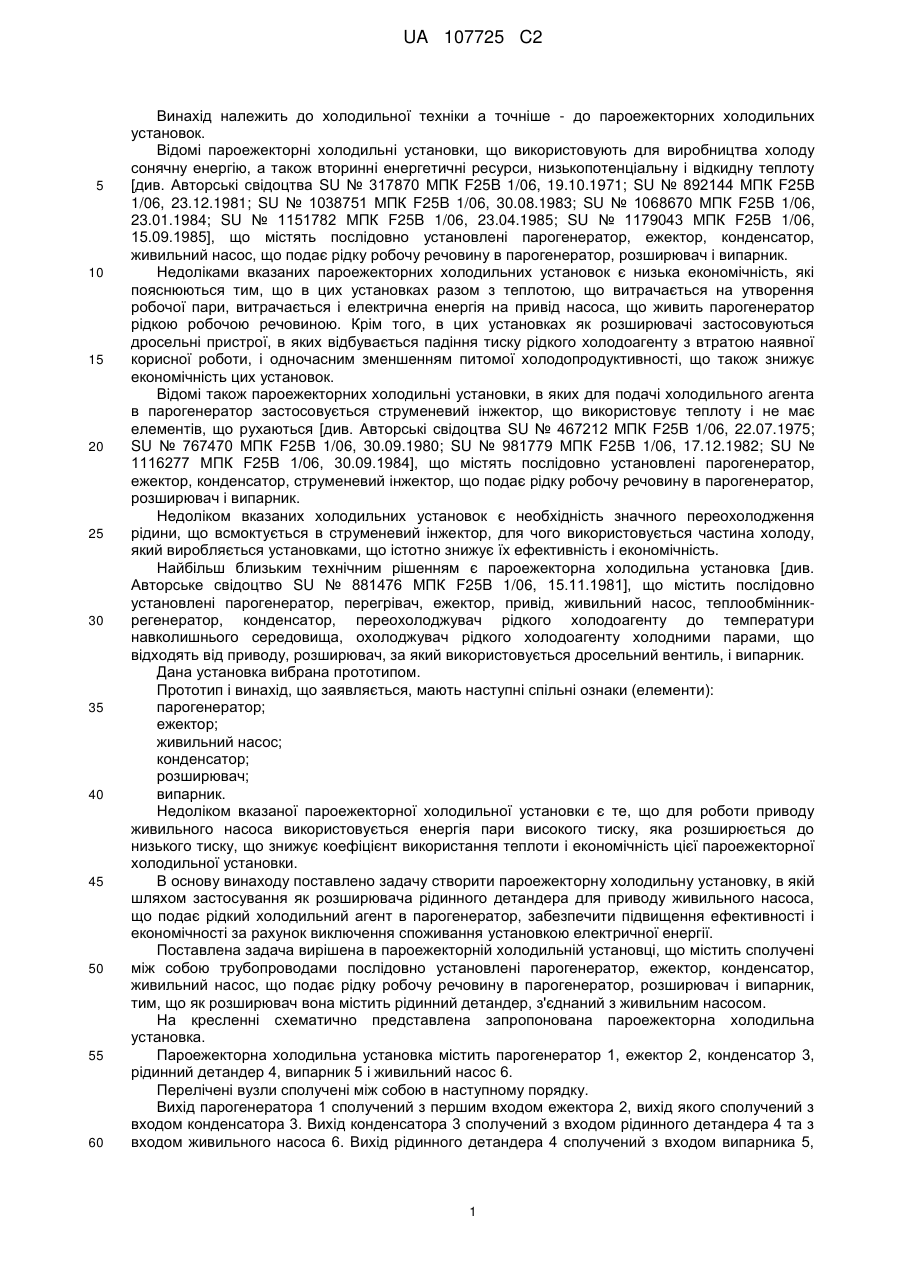

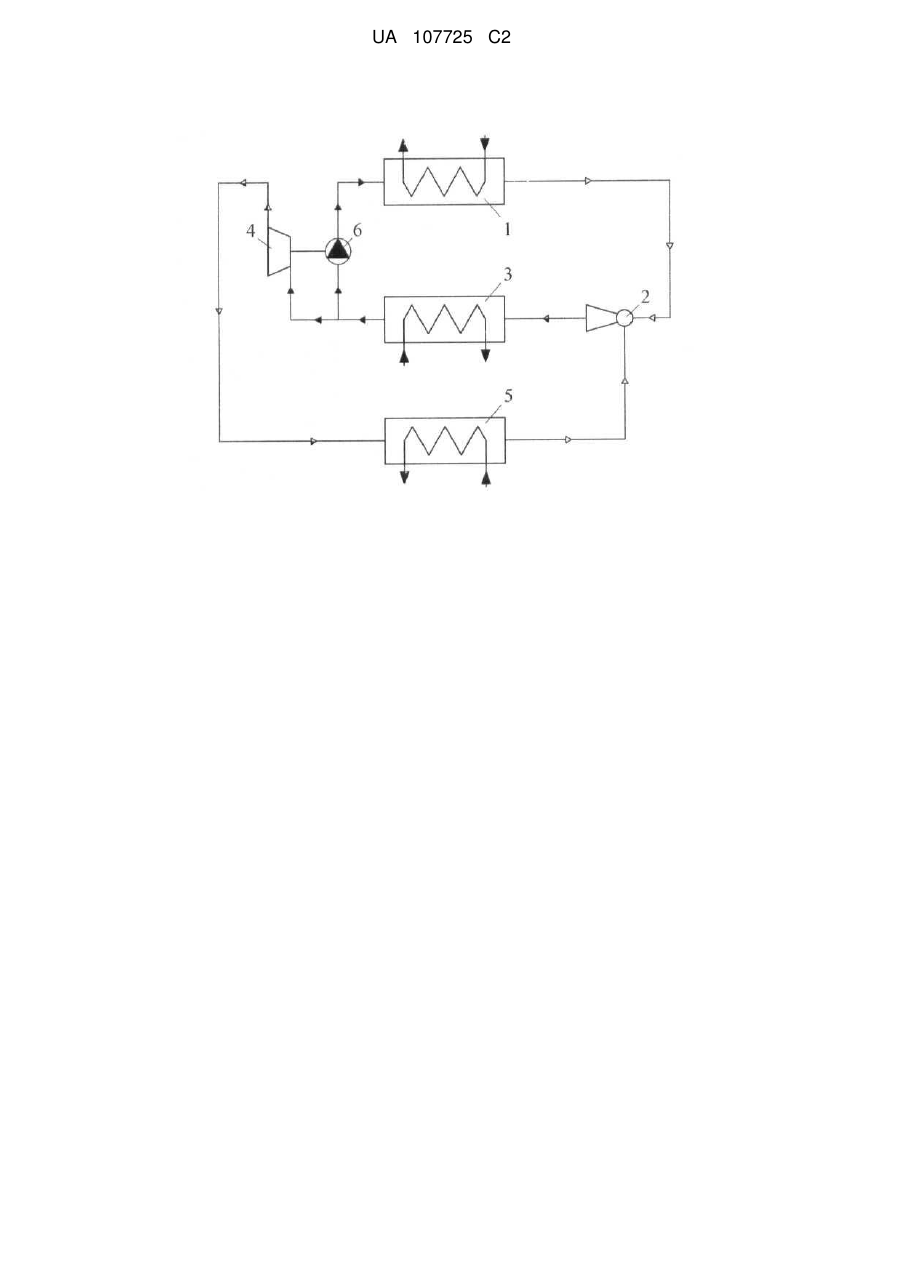

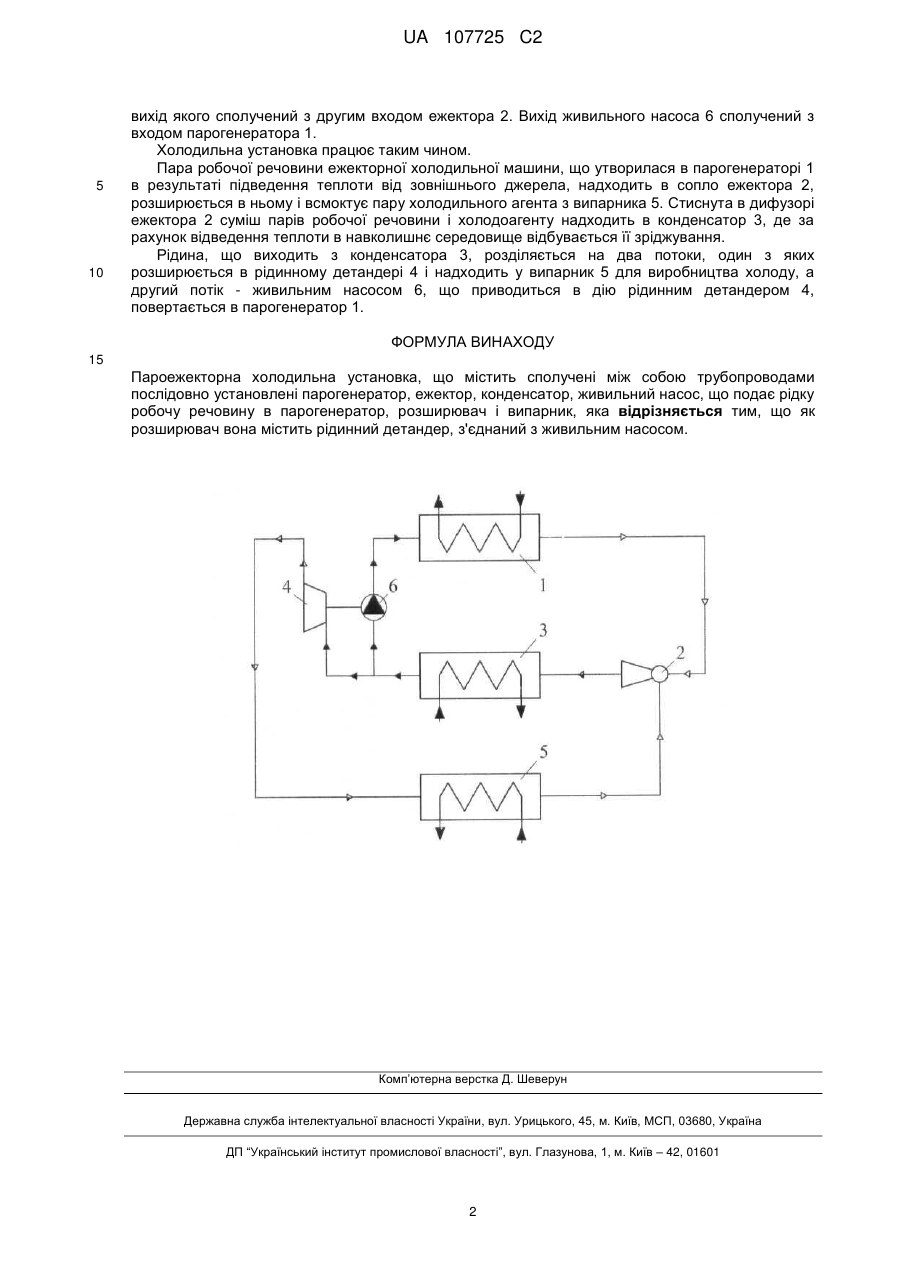

Реферат: Винахід належить холодильної техніки а точніше - до пароежекторних холодильних установок. Пароежекторна холодильна установка містить сполучені між собою трубопроводами послідовно установлені парогенератор, ежектор, конденсатор, живильний насос, що подає рідку робочу речовину в парогенератор, рідинний детандер, з'єднаний з живильним насосом, і випарник. Винахід забезпечує підвищення ефективності і економічності, які досягаються шляхом виключення споживання установкою електричної енергії при застосуванні рідинного детандера для приводу живильного насоса, що подає рідкий холодильний агент в парогенератор. UA 107725 C2 (12) UA 107725 C2 UA 107725 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до холодильної техніки а точніше - до пароежекторних холодильних установок. Відомі пароежекторні холодильні установки, що використовують для виробництва холоду сонячну енергію, а також вторинні енергетичні ресурси, низькопотенціальну і відкидну теплоту [див. Авторські свідоцтва SU № 317870 МПК F25B 1/06, 19.10.1971; SU № 892144 МПК F25B 1/06, 23.12.1981; SU № 1038751 МПК F25B 1/06, 30.08.1983; SU № 1068670 МПК F25B 1/06, 23.01.1984; SU № 1151782 МПК F25B 1/06, 23.04.1985; SU № 1179043 МПК F25B 1/06, 15.09.1985], що містять послідовно установлені парогенератор, ежектор, конденсатор, живильний насос, що подає рідку робочу речовину в парогенератор, розширювач і випарник. Недоліками вказаних пароежекторних холодильних установок є низька економічність, які пояснюються тим, що в цих установках разом з теплотою, що витрачається на утворення робочої пари, витрачається і електрична енергія на привід насоса, що живить парогенератор рідкою робочою речовиною. Крім того, в цих установках як розширювачі застосовуються дросельні пристрої, в яких відбувається падіння тиску рідкого холодоагенту з втратою наявної корисної роботи, і одночасним зменшенням питомої холодопродуктивності, що також знижує економічність цих установок. Відомі також пароежекторних холодильні установки, в яких для подачі холодильного агента в парогенератор застосовується струменевий інжектор, що використовує теплоту і не має елементів, що рухаються [див. Авторські свідоцтва SU № 467212 МПК F25B 1/06, 22.07.1975; SU № 767470 МПК F25B 1/06, 30.09.1980; SU № 981779 МПК F25B 1/06, 17.12.1982; SU № 1116277 МПК F25B 1/06, 30.09.1984], що містять послідовно установлені парогенератор, ежектор, конденсатор, струменевий інжектор, що подає рідку робочу речовину в парогенератор, розширювач і випарник. Недоліком вказаних холодильних установок є необхідність значного переохолодження рідини, що всмоктується в струменевий інжектор, для чого використовується частина холоду, який виробляється установками, що істотно знижує їх ефективність і економічність. Найбільш близьким технічним рішенням є пароежекторна холодильна установка [див. Авторське свідоцтво SU № 881476 МПК F25B 1/06, 15.11.1981], що містить послідовно установлені парогенератор, перегрівач, ежектор, привід, живильний насос, теплообмінникрегенератор, конденсатор, переохолоджувач рідкого холодоагенту до температури навколишнього середовища, охолоджувач рідкого холодоагенту холодними парами, що відходять від приводу, розширювач, за який використовується дросельний вентиль, і випарник. Дана установка вибрана прототипом. Прототип і винахід, що заявляється, мають наступні спільні ознаки (елементи): парогенератор; ежектор; живильний насос; конденсатор; розширювач; випарник. Недоліком вказаної пароежекторної холодильної установки є те, що для роботи приводу живильного насоса використовується енергія пари високого тиску, яка розширюється до низького тиску, що знижує коефіцієнт використання теплоти і економічність цієї пароежекторної холодильної установки. В основу винаходу поставлено задачу створити пароежекторну холодильну установку, в якій шляхом застосування як розширювача рідинного детандера для приводу живильного насоса, що подає рідкий холодильний агент в парогенератор, забезпечити підвищення ефективності і економічності за рахунок виключення споживання установкою електричної енергії. Поставлена задача вирішена в пароежекторній холодильній установці, що містить сполучені між собою трубопроводами послідовно установлені парогенератор, ежектор, конденсатор, живильний насос, що подає рідку робочу речовину в парогенератор, розширювач і випарник, тим, що як розширювач вона містить рідинний детандер, з'єднаний з живильним насосом. На кресленні схематично представлена запропонована пароежекторна холодильна установка. Пароежекторна холодильна установка містить парогенератор 1, ежектор 2, конденсатор 3, рідинний детандер 4, випарник 5 і живильний насос 6. Перелічені вузли сполучені між собою в наступному порядку. Вихід парогенератора 1 сполучений з першим входом ежектора 2, вихід якого сполучений з входом конденсатора 3. Вихід конденсатора 3 сполучений з входом рідинного детандера 4 та з входом живильного насоса 6. Вихід рідинного детандера 4 сполучений з входом випарника 5, 1 UA 107725 C2 5 10 вихід якого сполучений з другим входом ежектора 2. Вихід живильного насоса 6 сполучений з входом парогенератора 1. Холодильна установка працює таким чином. Пара робочої речовини ежекторної холодильної машини, що утворилася в парогенераторі 1 в результаті підведення теплоти від зовнішнього джерела, надходить в сопло ежектора 2, розширюється в ньому і всмоктує пару холодильного агента з випарника 5. Стиснута в дифузорі ежектора 2 суміш парів робочої речовини і холодоагенту надходить в конденсатор 3, де за рахунок відведення теплоти в навколишнє середовище відбувається її зріджування. Рідина, що виходить з конденсатора 3, розділяється на два потоки, один з яких розширюється в рідинному детандері 4 і надходить у випарник 5 для виробництва холоду, а другий потік - живильним насосом 6, що приводиться в дію рідинним детандером 4, повертається в парогенератор 1. ФОРМУЛА ВИНАХОДУ 15 Пароежекторна холодильна установка, що містить сполучені між собою трубопроводами послідовно установлені парогенератор, ежектор, конденсатор, живильний насос, що подає рідку робочу речовину в парогенератор, розширювач і випарник, яка відрізняється тим, що як розширювач вона містить рідинний детандер, з'єднаний з живильним насосом. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
