Автоматичний пістолет

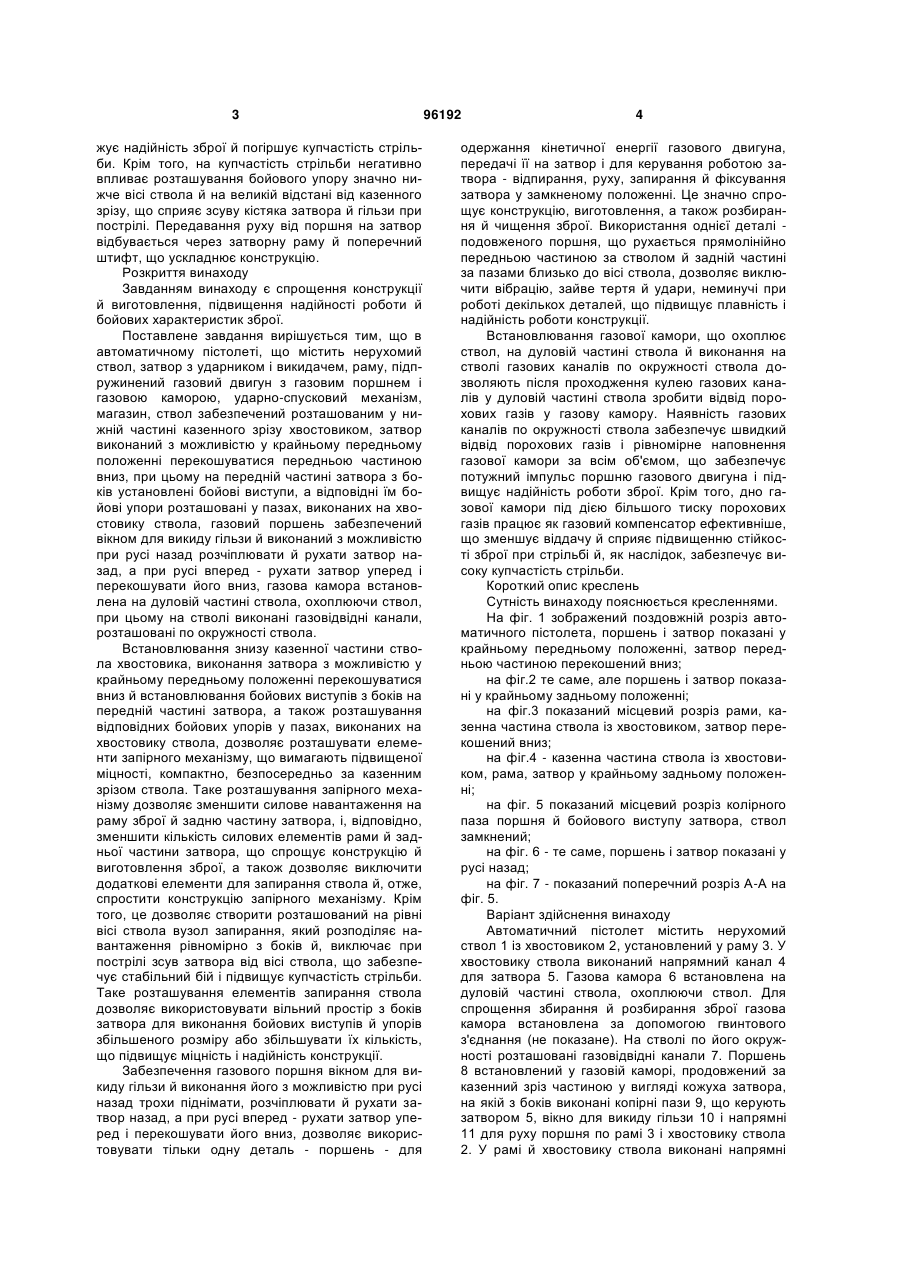

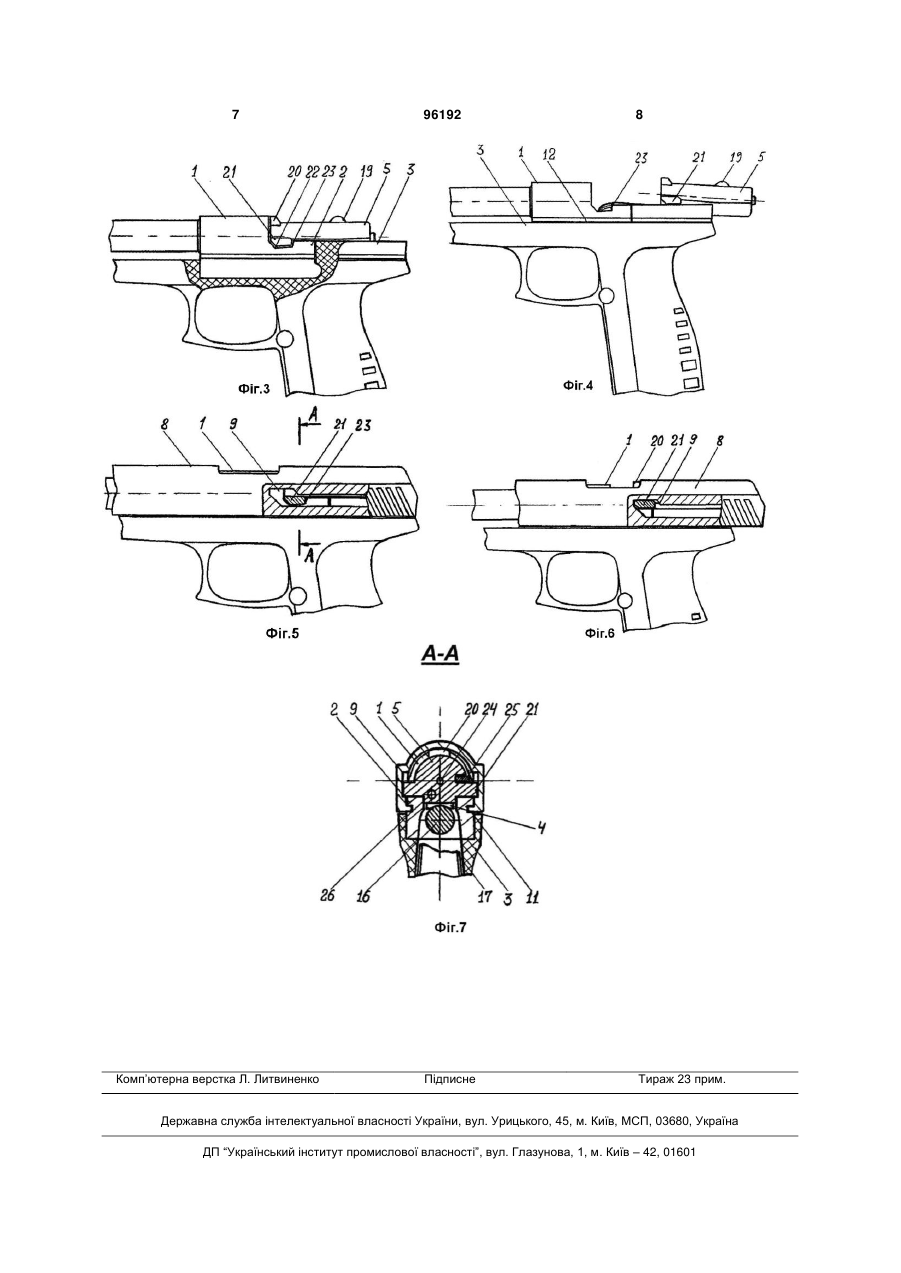

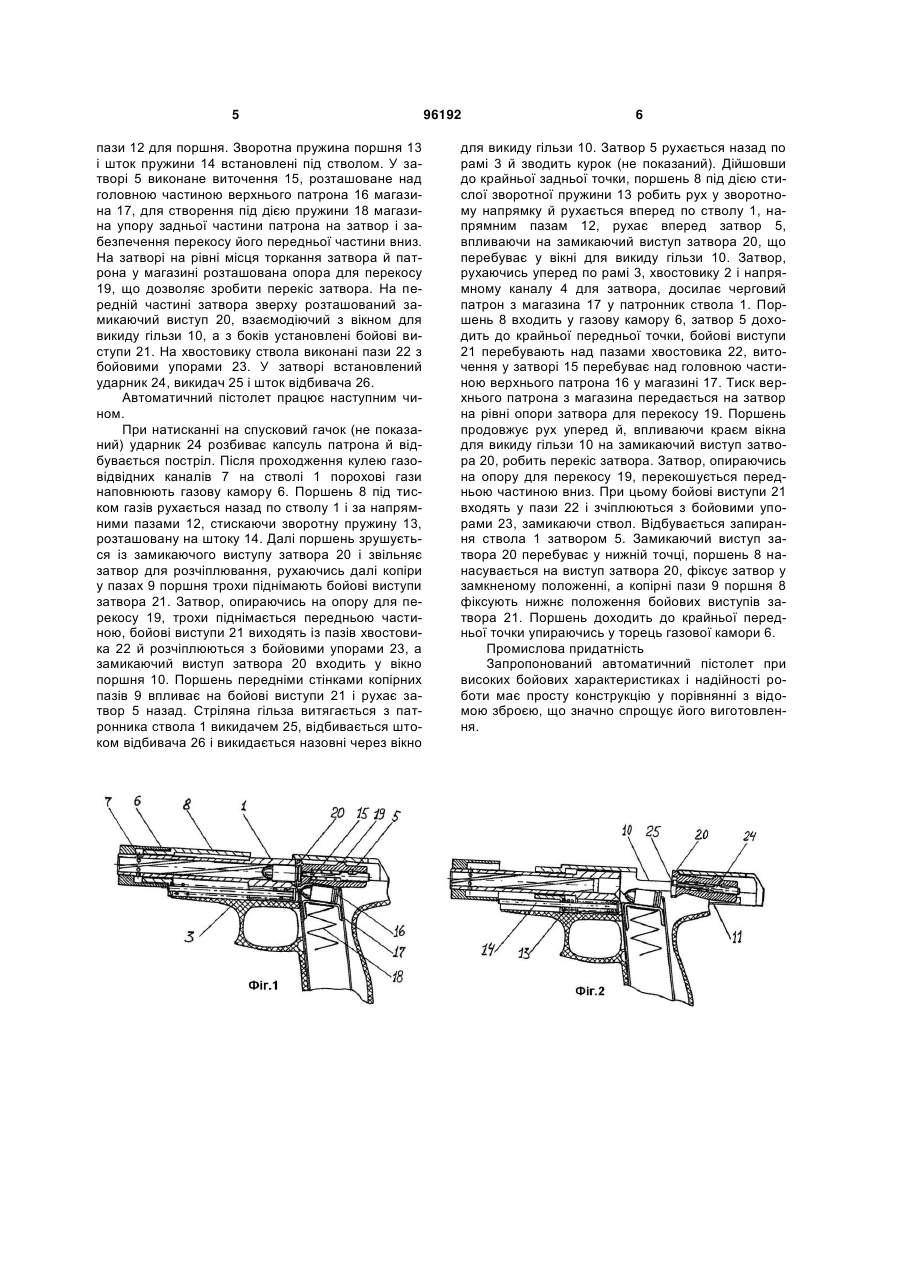

Автоматичний пістолет, що містить нерухомий ствол, затвор з ударником і викидачем, раму, підпружинений газовий двигун з газовим поршнем і газовою каморою, ударно-спусковий механізм та 3 жує надійність зброї й погіршує купчастість стрільби. Крім того, на купчастість стрільби негативно впливає розташування бойового упору значно нижче вісі ствола й на великій відстані від казенного зрізу, що сприяє зсуву кістяка затвора й гільзи при пострілі. Передавання руху від поршня на затвор відбувається через затворну раму й поперечний штифт, що ускладнює конструкцію. Розкриття винаходу Завданням винаходу є спрощення конструкції й виготовлення, підвищення надійності роботи й бойових характеристик зброї. Поставлене завдання вирішується тим, що в автоматичному пістолеті, що містить нерухомий ствол, затвор з ударником і викидачем, раму, підпружинений газовий двигун з газовим поршнем і газовою каморою, ударно-спусковий механізм, магазин, ствол забезпечений розташованим у нижній частині казенного зрізу хвостовиком, затвор виконаний з можливістю у крайньому передньому положенні перекошуватися передньою частиною вниз, при цьому на передній частині затвора з боків установлені бойові виступи, а відповідні їм бойові упори розташовані у пазах, виконаних на хвостовику ствола, газовий поршень забезпечений вікном для викиду гільзи й виконаний з можливістю при русі назад розчіплювати й рухати затвор назад, а при русі вперед - рухати затвор уперед і перекошувати його вниз, газова камора встановлена на дуловій частині ствола, охоплюючи ствол, при цьому на стволі виконані газовідвідні канали, розташовані по окружності ствола. Встановлювання знизу казенної частини ствола хвостовика, виконання затвора з можливістю у крайньому передньому положенні перекошуватися вниз й встановлювання бойових виступів з боків на передній частині затвора, а також розташування відповідних бойових упорів у пазах, виконаних на хвостовику ствола, дозволяє розташувати елементи запірного механізму, що вимагають підвищеної міцності, компактно, безпосередньо за казенним зрізом ствола. Таке розташування запірного механізму дозволяє зменшити силове навантаження на раму зброї й задню частину затвора, і, відповідно, зменшити кількість силових елементів рами й задньої частини затвора, що спрощує конструкцію й виготовлення зброї, а також дозволяє виключити додаткові елементи для запирання ствола й, отже, спростити конструкцію запірного механізму. Крім того, це дозволяє створити розташований на рівні вісі ствола вузол запирання, який розподіляє навантаження рівномірно з боків й, виключає при пострілі зсув затвора від вісі ствола, що забезпечує стабільний бій і підвищує купчастість стрільби. Таке розташування елементів запирання ствола дозволяє використовувати вільний простір з боків затвора для виконання бойових виступів й упорів збільшеного розміру або збільшувати їх кількість, що підвищує міцність і надійність конструкції. Забезпечення газового поршня вікном для викиду гільзи й виконання його з можливістю при русі назад трохи піднімати, розчіплювати й рухати затвор назад, а при русі вперед - рухати затвор уперед і перекошувати його вниз, дозволяє використовувати тільки одну деталь - поршень - для 96192 4 одержання кінетичної енергії газового двигуна, передачі її на затвор і для керування роботою затвора - відпирання, руху, запирання й фіксування затвора у замкненому положенні. Це значно спрощує конструкцію, виготовлення, а також розбирання й чищення зброї. Використання однієї деталі подовженого поршня, що рухається прямолінійно передньою частиною за стволом й задній частині за пазами близько до вісі ствола, дозволяє виключити вібрацію, зайве тертя й удари, неминучі при роботі декількох деталей, що підвищує плавність і надійність роботи конструкції. Встановлювання газової камори, що охоплює ствол, на дуловій частині ствола й виконання на стволі газових каналів по окружності ствола дозволяють після проходження кулею газових каналів у дуловій частині ствола зробити відвід порохових газів у газову камору. Наявність газових каналів по окружності ствола забезпечує швидкий відвід порохових газів і рівномірне наповнення газової камори за всім об'ємом, що забезпечує потужний імпульс поршню газового двигуна і підвищує надійність роботи зброї. Крім того, дно газової камори під дією більшого тиску порохових газів працює як газовий компенсатор ефективніше, що зменшує віддачу й сприяє підвищенню стійкості зброї при стрільбі й, як наслідок, забезпечує високу купчастість стрільби. Короткий опис креслень Сутність винаходу пояснюється кресленнями. На фіг. 1 зображений поздовжній розріз автоматичного пістолета, поршень і затвор показані у крайньому передньому положенні, затвор передньою частиною перекошений вниз; на фіг.2 те саме, але поршень і затвор показані у крайньому задньому положенні; на фіг.3 показаний місцевий розріз рами, казенна частина ствола із хвостовиком, затвор перекошений вниз; на фіг.4 - казенна частина ствола із хвостовиком, рама, затвор у крайньому задньому положенні; на фіг. 5 показаний місцевий розріз колірного паза поршня й бойового виступу затвора, ствол замкнений; на фіг. 6 - те саме, поршень і затвор показані у русі назад; на фіг. 7 - показаний поперечний розріз А-А на фіг. 5. Варіант здійснення винаходу Автоматичний пістолет містить нерухомий ствол 1 із хвостовиком 2, установлений у раму 3. У хвостовику ствола виконаний напрямний канал 4 для затвора 5. Газова камора 6 встановлена на дуловій частині ствола, охоплюючи ствол. Для спрощення збирання й розбирання зброї газова камора встановлена за допомогою гвинтового з'єднання (не показане). На стволі по його окружності розташовані газовідвідні канали 7. Поршень 8 встановлений у газовій каморі, продовжений за казенний зріз частиною у вигляді кожуха затвора, на якій з боків виконані копірні пази 9, що керують затвором 5, вікно для викиду гільзи 10 і напрямні 11 для руху поршня по рамі 3 і хвостовику ствола 2. У рамі й хвостовику ствола виконані напрямні 5 пази 12 для поршня. Зворотна пружина поршня 13 і шток пружини 14 встановлені під стволом. У затворі 5 виконане виточення 15, розташоване над головною частиною верхнього патрона 16 магазина 17, для створення під дією пружини 18 магазина упору задньої частини патрона на затвор і забезпечення перекосу його передньої частини вниз. На затворі на рівні місця торкання затвора й патрона у магазині розташована опора для перекосу 19, що дозволяє зробити перекіс затвора. На передній частині затвора зверху розташований замикаючий виступ 20, взаємодіючий з вікном для викиду гільзи 10, а з боків установлені бойові виступи 21. На хвостовику ствола виконані пази 22 з бойовими упорами 23. У затворі встановлений ударник 24, викидач 25 і шток відбивача 26. Автоматичний пістолет працює наступним чином. При натисканні на спусковий гачок (не показаний) ударник 24 розбиває капсуль патрона й відбувається постріл. Після проходження кулею газовідвідних каналів 7 на стволі 1 порохові гази наповнюють газову камору 6. Поршень 8 під тиском газів рухається назад по стволу 1 і за напрямними пазами 12, стискаючи зворотну пружину 13, розташовану на штоку 14. Далі поршень зрушується із замикаючого виступу затвора 20 і звільняє затвор для розчіплювання, рухаючись далі копіри у пазах 9 поршня трохи піднімають бойові виступи затвора 21. Затвор, опираючись на опору для перекосу 19, трохи піднімається передньою частиною, бойові виступи 21 виходять із пазів хвостовика 22 й розчіплюються з бойовими упорами 23, а замикаючий виступ затвора 20 входить у вікно поршня 10. Поршень передніми стінками копірних пазів 9 впливає на бойові виступи 21 і рухає затвор 5 назад. Стріляна гільза витягається з патронника ствола 1 викидачем 25, відбивається штоком відбивача 26 і викидається назовні через вікно 96192 6 для викиду гільзи 10. Затвор 5 рухається назад по рамі 3 й зводить курок (не показаний). Дійшовши до крайньої задньої точки, поршень 8 під дією стислої зворотної пружини 13 робить рух у зворотному напрямку й рухається вперед по стволу 1, напрямним пазам 12, рухає вперед затвор 5, впливаючи на замикаючий виступ затвора 20, що перебуває у вікні для викиду гільзи 10. Затвор, рухаючись уперед по рамі 3, хвостовику 2 і напрямному каналу 4 для затвора, досилає черговий патрон з магазина 17 у патронник ствола 1. Поршень 8 входить у газову камору 6, затвор 5 доходить до крайньої передньої точки, бойові виступи 21 перебувають над пазами хвостовика 22, виточення у затворі 15 перебуває над головною частиною верхнього патрона 16 у магазині 17. Тиск верхнього патрона з магазина передається на затвор на рівні опори затвора для перекосу 19. Поршень продовжує рух уперед й, впливаючи краєм вікна для викиду гільзи 10 на замикаючий виступ затвора 20, робить перекіс затвора. Затвор, опираючись на опору для перекосу 19, перекошується передньою частиною вниз. При цьому бойові виступи 21 входять у пази 22 і зчіплюються з бойовими упорами 23, замикаючи ствол. Відбувається запирання ствола 1 затвором 5. Замикаючий виступ затвора 20 перебуває у нижній точці, поршень 8 нанасувається на виступ затвора 20, фіксує затвор у замкненому положенні, а копірні пази 9 поршня 8 фіксують нижнє положення бойових виступів затвора 21. Поршень доходить до крайньої передньої точки упираючись у торець газової камори 6. Промислова придатність Запропонований автоматичний пістолет при високих бойових характеристиках і надійності роботи має просту конструкцію у порівнянні з відомою зброєю, що значно спрощує його виготовлення. 7 Комп’ютерна верстка Л. Литвиненко 96192 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
