Виштовхуючий пристрій для виставлених на продаж товарів (варіанти)
Формула / Реферат
1. Виштовхуючий пристрій для виставлених на продаж товарів, що містить:
ящик для товарів, складених у відповідному порядку один з одним;
рейки, прокладені у ящику в напрямку виштовхування товару;
направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і
структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в який вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини,
де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, i
вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно,

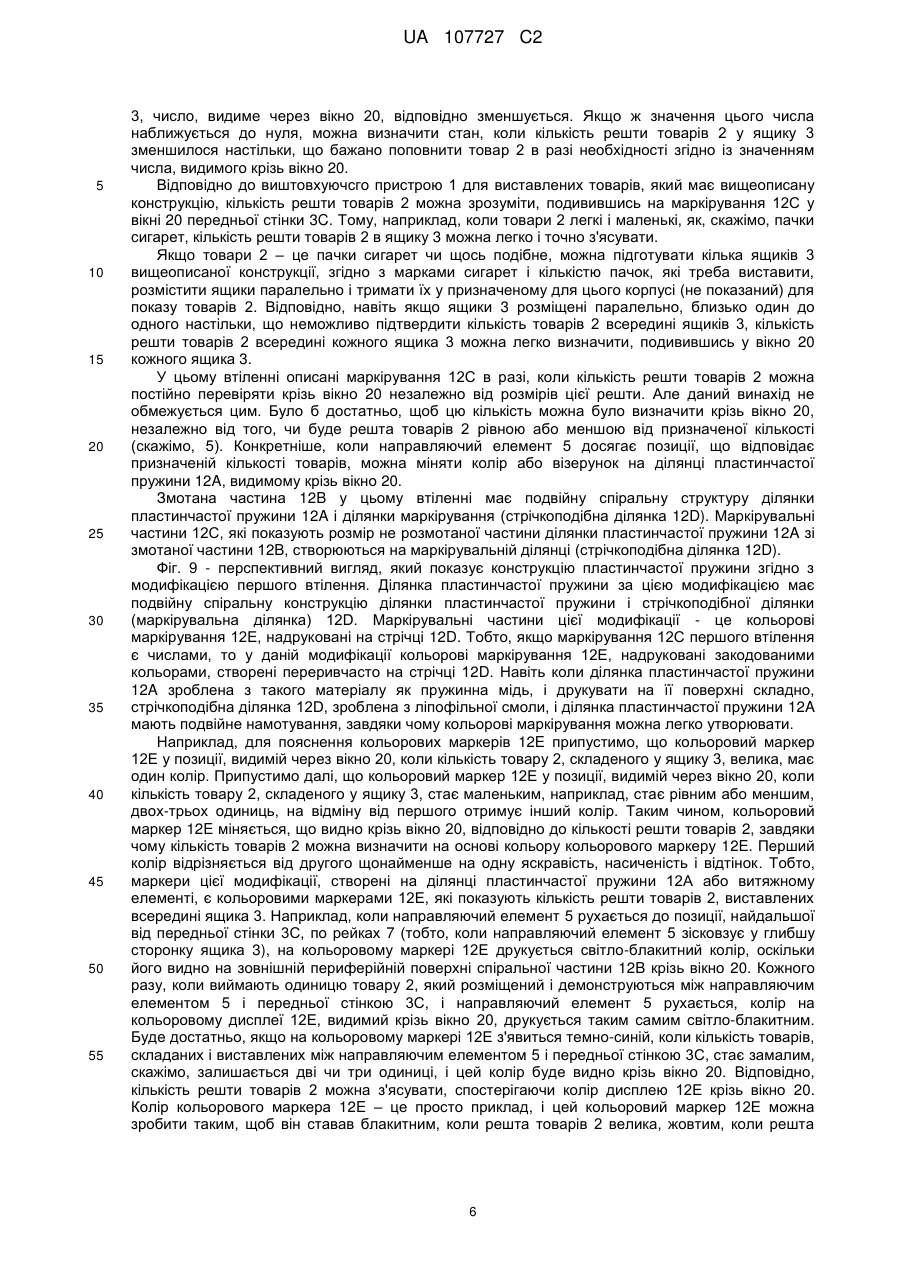

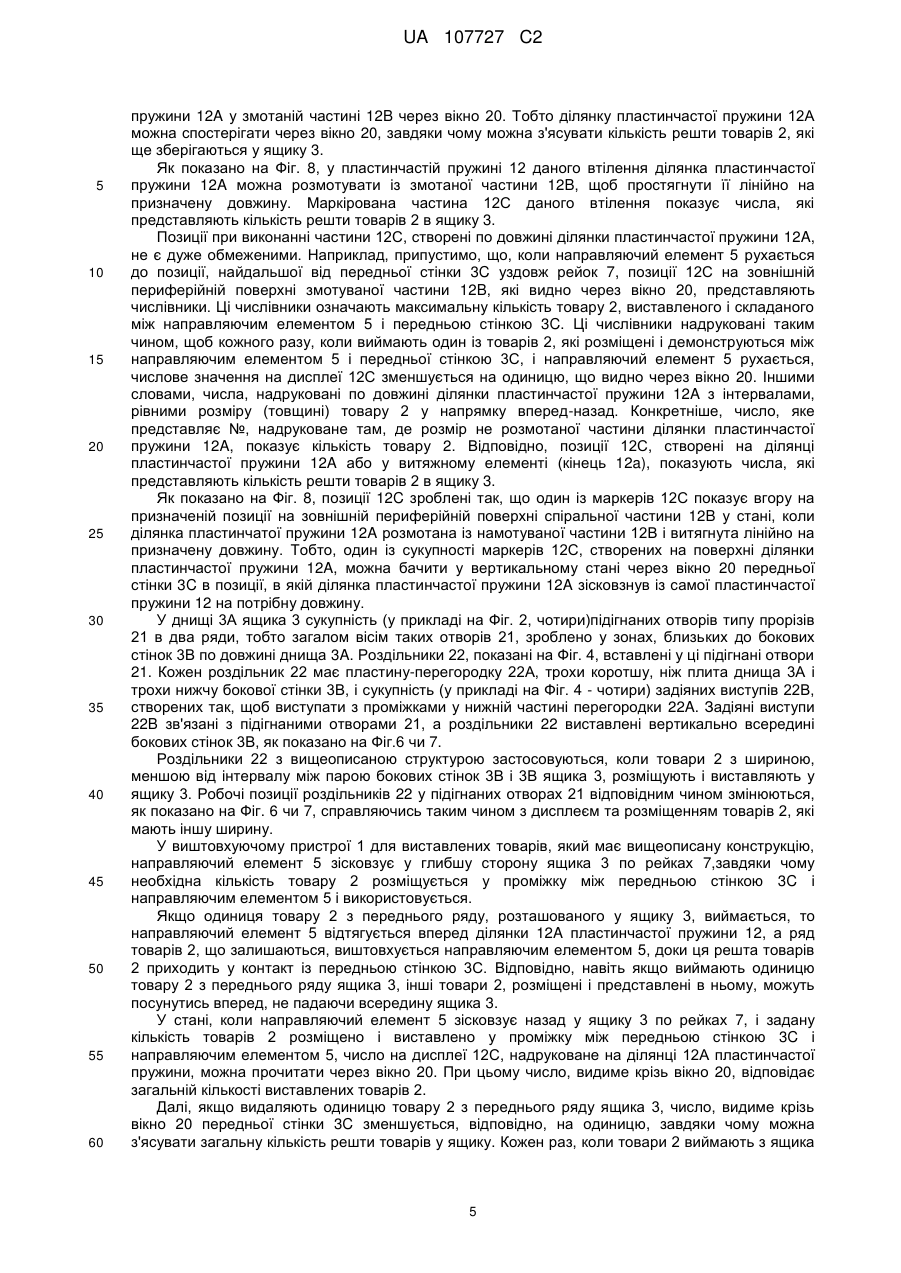

де маркувальну частину, яка показує розмір розмотаної частини ділянки пластинчастої пружини або витяжного елемента від змотаної зони, утворено на довільній позиції у поздовжньому напрямку ділянки пластинчастої пружини або витяжного елемента, і цю маркувальну частину видно крізь вікно, так що можна визначити кількість решти товару, складеного у ящик,
в якому стрічкоподібну ділянку дисплея утворено приклеюванням до поверхні ділянки пластинчастої пружини, повернутої до вікна,
в якому ділянку маркування приклеєно до ділянки пластинчастої пружини від її основи і приблизно до кінця, і
направляючий елемент виконано у вигляді притискної стрічки, яка притискує кінцеву зону ділянки маркування до ділянки пластинчастої пружини.
2. Виштовхуючий пристрій за п. 1, в якому маркувальна частина є кольоровою і представляє кількість
решти товару, що зберігається у ящику, відповідним кольором або візерунковим, який представляє кількість решти товару у ящику відповідним чином чи візерунком.
3. Виштовхуючий пристрій за п. 2, в якому
кольори або візерунки сформовані безперервно по довжині частини ділянки пластинчастої пружини або витяжного елемента, і кінцеву зону по довжині можна бачити крізь вікно, коли розмотана частина досягає відповідного передбаченого розміру.
4. Виштовхуючий пристрій за п. 1,
в якому маркувальна частина представлена числами, що відповідають кількості решти товару, що зберігається у ящику.
5. Виштовхуючий пристрій для виставлених на продаж товарів, що містить:
ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і
структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в яку вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини,
де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, і
вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно,
де маркувальну частину, яка показує розмір розмотаної частини ділянки пластинчастої пружини або витяжного елемента від змотаної зони, утворено на довільній позиції у поздовжньому напрямку ділянки пластинчастої пружини або витяжного елемента, і цю маркувальну частину видно крізь вікно, так що можна визначити кількість решти товару, складеного у ящик,
де намотувана частина має подвійну структуру намотування стрічкоподібної ділянки маркування, в якій створено стрічкоподібну ділянку маркування і ділянку пластинчастої пружини.
6. Виштовхуючий пристрій за п. 5,

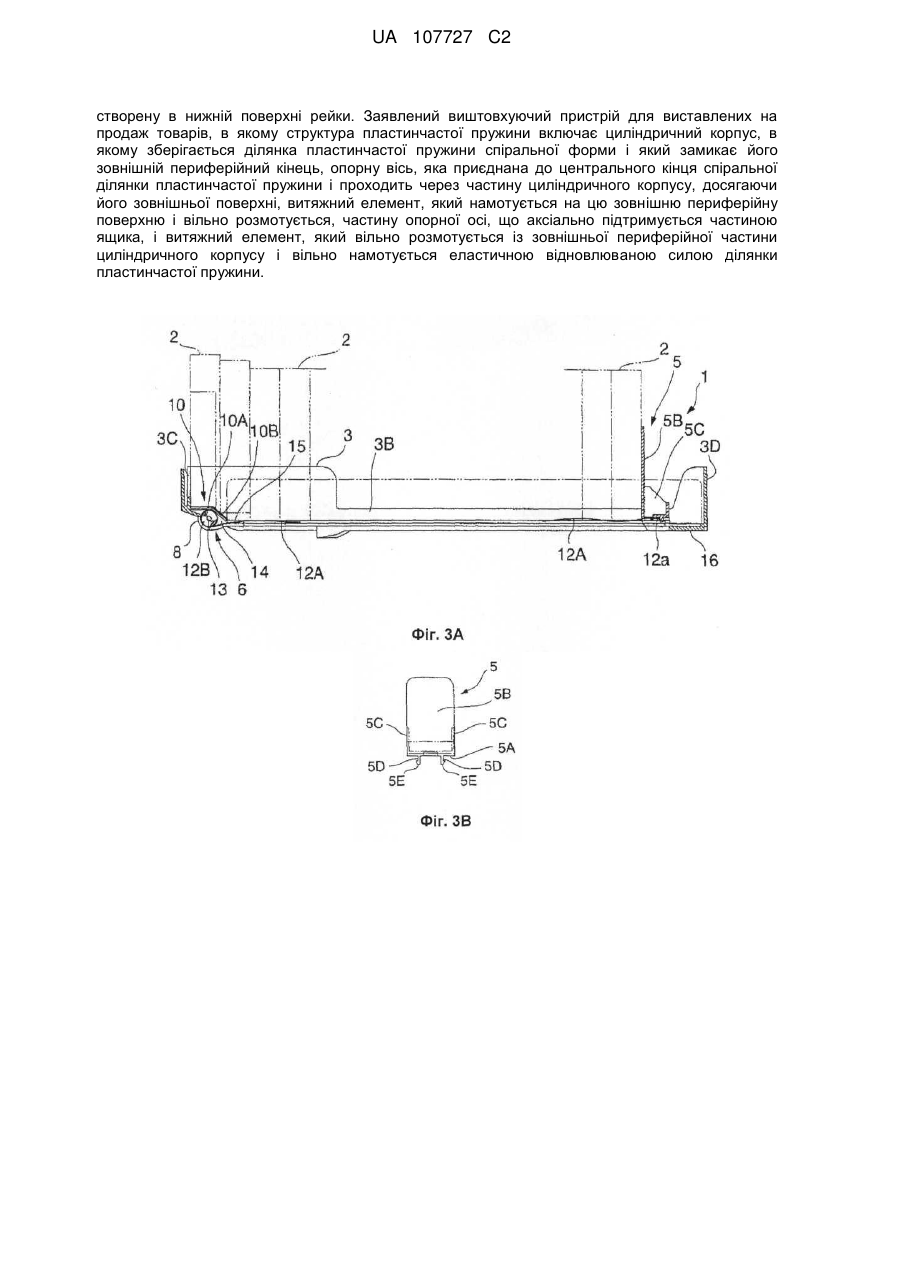

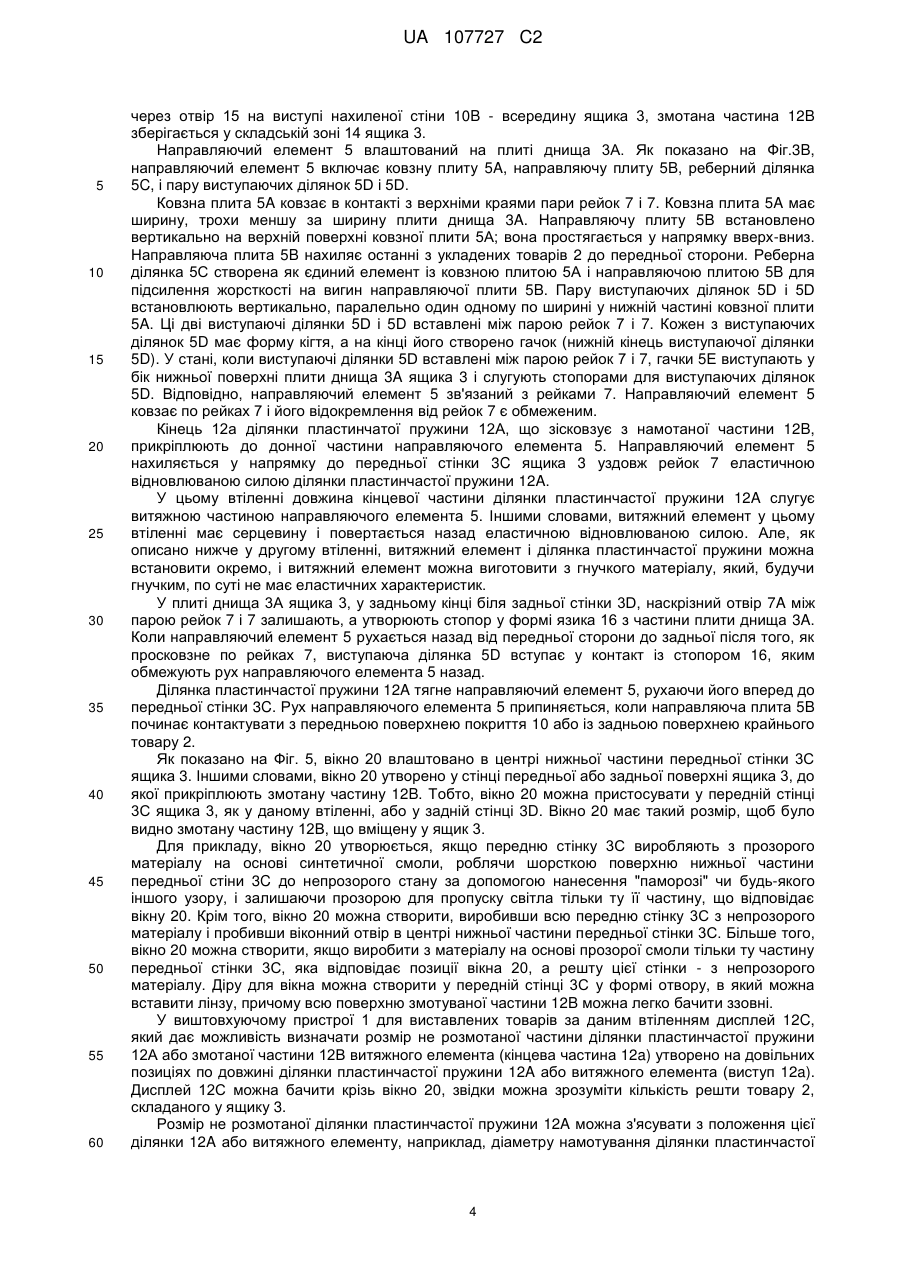

в якому прокладено пару рейок паралельно одна одній, і
направляючий елемент має пласти у формі сандвіча, які ковзають у напрямку виштовхування товару, перекриваючи рейки подібно сандвічу у напрямку вверх-вниз по обидва боки по ширині і у напрямку виштовхування товару відносно рейок.
7. Виштовхуючий пристрій за п. 6,
в якому сформовано кромку, що простягається унапрямку виштовхування товару, щонайменше в одній - верхній чи нижній - поверхні кожної з рейок, і верхні частини кромки і кожного з пластів у формі сандвіча входять у контакт у поперечному перерізі, перпендикулярному до напрямку виштовхування.
8. Виштовхуючий пристрій за п. 7,
в якому кромка включає верхню частину, створену у верхній поверхні рейки, і нижню, створену в нижній поверхні рейки.
9. Виштовхуючий пристрій за п. 8,
в якому верхню зону верхньої кромки і верхню зону нижньої кромки створено на різних позиціях по ширині поперечного перерізу.
10. Виштовхуючий пристрій за п. 9,
де у поперечному перерізі радіус кривизни верхньої кромки відрізняється від радіуса кривизни нижньої кромки.
11. Виштовхуючий пристрій за п. 10,
в якому верхню зону однієї з кромок - верхньої чи нижньої - яка має більший радіус кривизни, ніж інша, розміщено зовні по ширині поперечного перерізу відносно верхньої зони другої кромки.
12. Виштовхуючий пристрій за будь-яким одним з пп. 5-11,
в якому бічна поверхня ящика простягається далі від нижньої
граничної позиції зовнішньої поверхні намотаного кола, коли розмір намотаної ділянки пластинчастої пружини є максимальним.
13. Виштовхуючий пристрій за будь-яким одним з пп. 5-12,

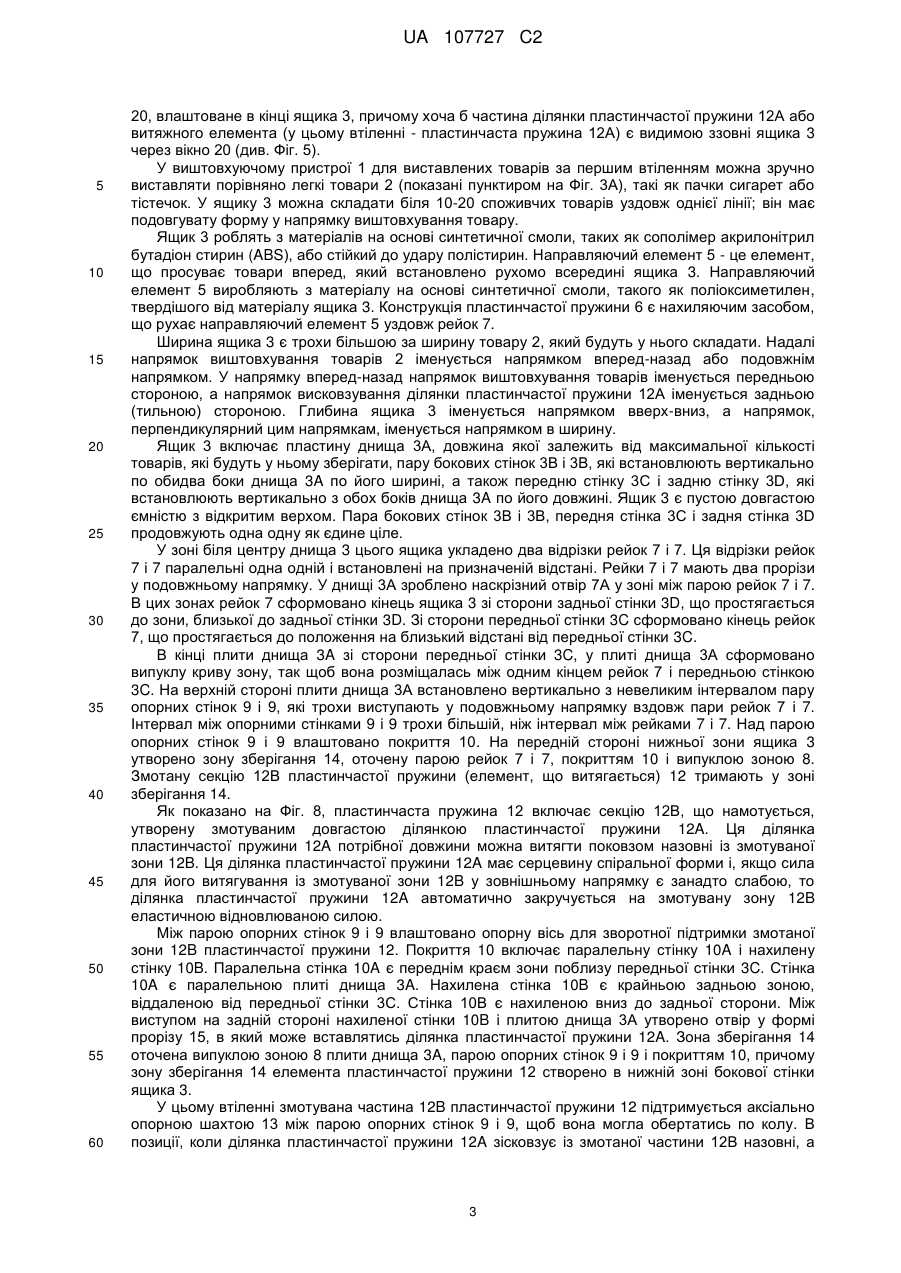

де структура пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яка приєднана до центрального кінця спіральної ділянки пластинчастої пружини і проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витяжний елемент, який намотується на цю зовнішню периферійну поверхню і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, і витяжний елемент, який вільно розмотується із зовнішньої периферійної частини циліндричного корпусу і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини.
14. Виштовхуючий пристрій за будь-яким одним із пп. 5-12, де структура пластинчастої пружини включає циліндричний
корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яку з'єднують з центральним кінцем спіральної ділянки пластинчастої пружини і яка проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витягнуту частину, що досягає частини циліндричного корпусу, і витяжний елемент, який вільно намотується на зовнішню периферійну поверхню витягнутої частини і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, а витяжний елемент вільно розмотується із зовнішньої периферійної поверхні витягнутої частини і вільно намотується на неї еластичною відновлюваною силою ділянки пластинчастої пружини.
15. Виштовхуючий пристрій для виставлених на продаж товарів, що містить:
ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і
структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в який вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини,
де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, і
вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно,
в якому прокладено пару рейок паралельно одна одній, і направляючий елемент має пласти у формі сандвіча, які ковзають у напрямку виштовхування товару, перекриваючи рейки подібно сандвічу у напрямку вверх-вниз по обидва боки по ширині і у напрямку виштовхування товару відносно рейок,
в якому формують кромку, витягнуту у напрямку виштовхування товару, щонайменше в одній - верхній чи нижній - поверхні кожної з рейок, і верхні частини кромки і кожного з пластів у формі сандвіча входять у контакт у поперечному перерізі, перпендикулярному до напрямку виштовхування.
в якому кромка включає верхню частину, створену у верхній поверхні рейки, і нижню, створену в нижній поверхні рейки.
16. Виштовхуючий пристрій за п. 15,
в якому верхню зону верхньої кромки і верхню зону нижньої кромки створено на різних позиціях по ширині поперечного перерізу.
17. Виштовхуючий пристрій за п. 16,
де у поперечному перерізі радіус кривизни верхньої кромки відрізняється від радіуса кривизни нижньої кромки.
18. Виштовхуючий пристрій за п. 17,
в якому верхня зона однієї з кромок - верхньої чи нижньої - яка має більший радіус кривизни, ніж інша, розміщена зовні по ширині поперечного перерізу відносно верхньої зони другої кромки.
19. Виштовхуючий пристрій для виставлених на продаж товарів, що містить:
ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і
структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в яку вкладено серцевину, і
витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини,
де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, і
вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно,
де структура пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яка приєднана до центрального кінця спіральної ділянки пластинчастої пружини і проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витяжний елемент, який намотується на цю зовнішню периферійну поверхню і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, і витяжний елемент, який вільно розмотується із зовнішньої периферійної частини циліндричного корпусу і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини.
Текст

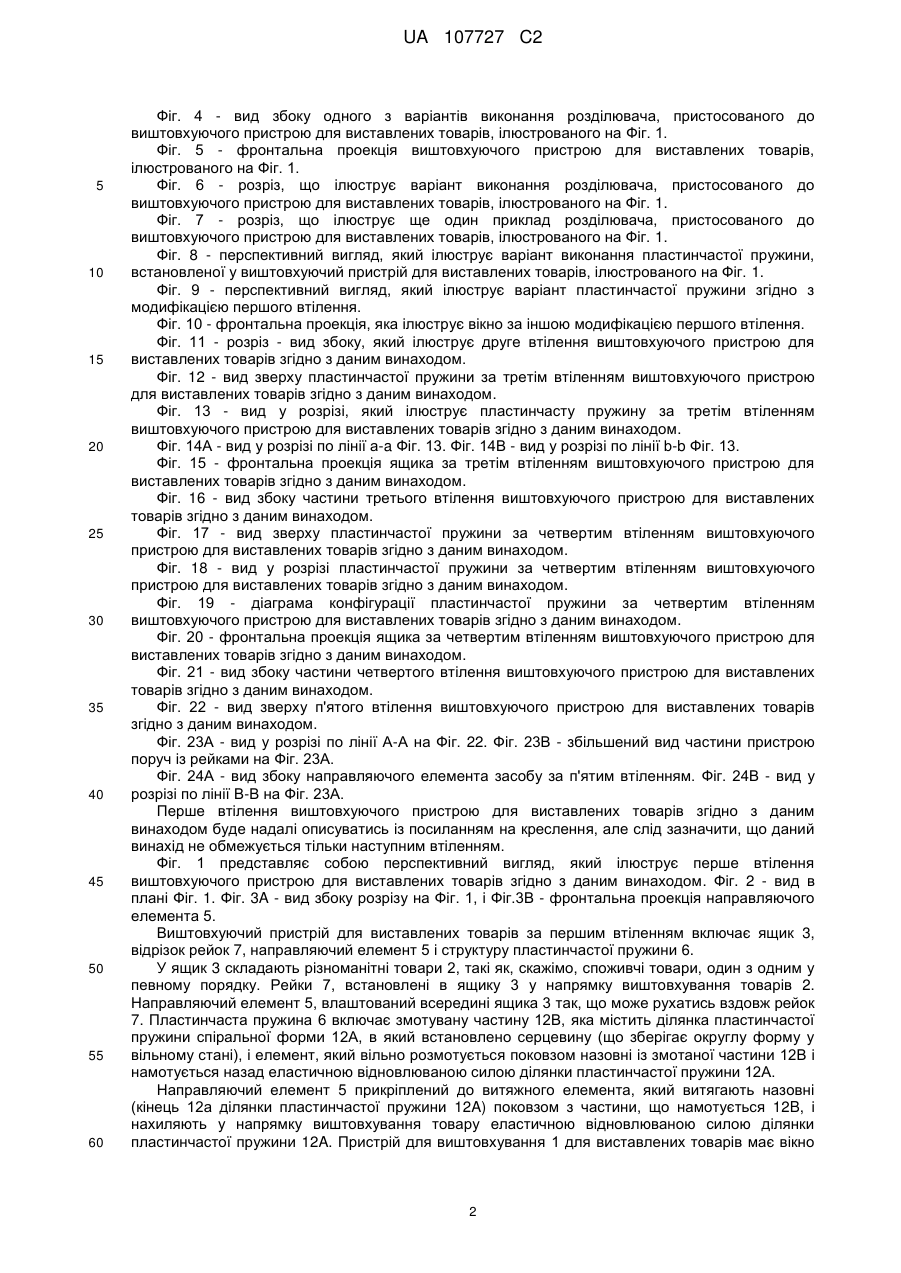

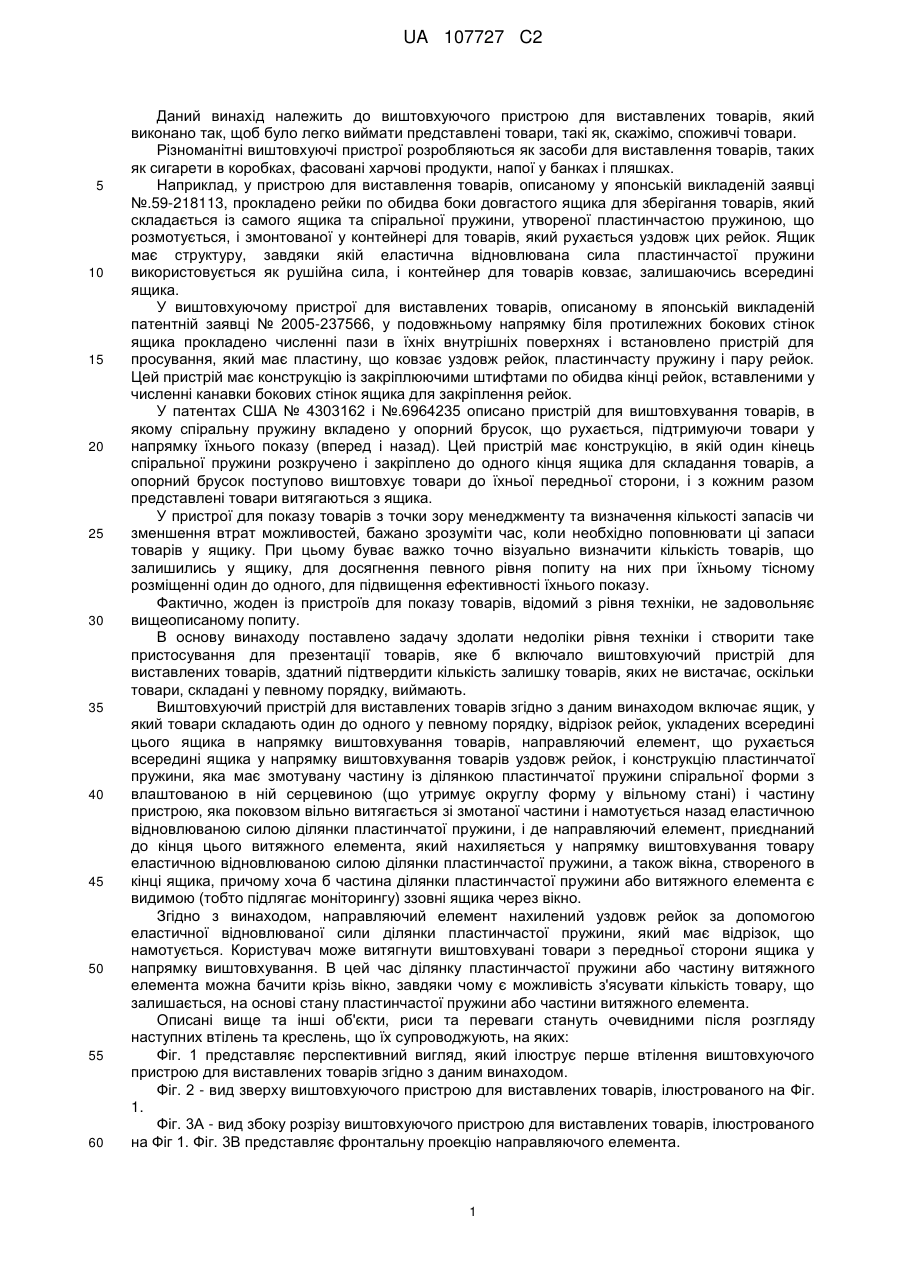

Реферат: Заявлений виштовхуючий пристрій для виставлених на продаж товарів містить ящик для товарів, рейки, направляючий елемент, структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в яку вкладено серцевину, витяжний елемент, i вікно, утворене в кінці ящика. Маркувальна частина, яка показує розмір розмотаної частини ділянки пластинчастої пружини або витяжного елемента від змотаної зони, утворена на довільній позиції у поздовжньому напрямку ділянки пластинчастої пружини або витяжного елемента. В ящику утворено стрічкоподібну ділянку дисплея приклеюванням до поверхні ділянки пластинчастої пружини, повернутої до вікна. Направляючий елемент виконано у вигляді притискної стрічки. Заявлений виштовхуючий пристрій для виставлених на продаж товарів, в якому намотувана частина має подвійну структуру намотування стрічкоподібної ділянки маркування, в якій створено стрічкоподібну ділянку маркування і ділянку пластинчастої пружини. Заявлений виштовхувальний пристрій для виставлених на продаж товарів, в якому прокладено пару рейок паралельно одна одній, і направляючий елемент має пласти у формі сандвіча, які ковзають у напрямку виштовхування товару, перекриваючи рейки подібно сандвічу у напрямку вверх-вниз по обидва боки по ширині і у напрямку виштовхування товару відносно рейок.В пристрої формують кромку, витягнуту у напрямку виштовхування товару, щонайменше в одній - верхній чи нижній - поверхні кожної з рейок, і верхні частини кромки і кожного з пластів у формі сандвіча входять у контакт у поперечному перерізі, перпендикулярному до напрямку виштовхування. Кромка включає верхню частину, створену у верхній поверхні рейки, і нижню, UA 107727 C2 (12) UA 107727 C2 створену в нижній поверхні рейки. Заявлений виштовхуючий пристрій для виставлених на продаж товарів, в якому структура пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яка приєднана до центрального кінця спіральної ділянки пластинчастої пружини і проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витяжний елемент, який намотується на цю зовнішню периферійну поверхню і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, і витяжний елемент, який вільно розмотується із зовнішньої периферійної частини циліндричного корпусу і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини. UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до виштовхуючого пристрою для виставлених товарів, який виконано так, щоб було легко виймати представлені товари, такі як, скажімо, споживчі товари. Різноманітні виштовхуючі пристрої розробляються як засоби для виставлення товарів, таких як сигарети в коробках, фасовані харчові продукти, напої у банках і пляшках. Наприклад, у пристрою для виставлення товарів, описаному у японській викладеній заявці №.59-218113, прокладено рейки по обидва боки довгастого ящика для зберігання товарів, який складається із самого ящика та спіральної пружини, утвореної пластинчастою пружиною, що розмотується, і змонтованої у контейнері для товарів, який рухається уздовж цих рейок. Ящик має структуру, завдяки якій еластична відновлювана сила пластинчастої пружини використовується як рушійна сила, і контейнер для товарів ковзає, залишаючись всередині ящика. У виштовхуючому пристрої для виставлених товарів, описаному в японській викладеній патентній заявці № 2005-237566, у подовжньому напрямку біля протилежних бокових стінок ящика прокладено численні пази в їхніх внутрішніх поверхнях і встановлено пристрій для просування, який має пластину, що ковзає уздовж рейок, пластинчасту пружину і пару рейок. Цей пристрій має конструкцію із закріплюючими штифтами по обидва кінці рейок, вставленими у численні канавки бокових стінок ящика для закріплення рейок. У патентах США № 4303162 і №.6964235 описано пристрій для виштовхування товарів, в якому спіральну пружину вкладено у опорний брусок, що рухається, підтримуючи товари у напрямку їхнього показу (вперед і назад). Цей пристрій має конструкцію, в якій один кінець спіральної пружини розкручено і закріплено до одного кінця ящика для складання товарів, а опорний брусок поступово виштовхує товари до їхньої передньої сторони, і з кожним разом представлені товари витягаються з ящика. У пристрої для показу товарів з точки зору менеджменту та визначення кількості запасів чи зменшення втрат можливостей, бажано зрозуміти час, коли необхідно поповнювати ці запаси товарів у ящику. При цьому буває важко точно візуально визначити кількість товарів, що залишились у ящику, для досягнення певного рівня попиту на них при їхньому тісному розміщенні один до одного, для підвищення ефективності їхнього показу. Фактично, жоден із пристроїв для показу товарів, відомий з рівня техніки, не задовольняє вищеописаному попиту. В основу винаходу поставлено задачу здолати недоліки рівня техніки і створити таке пристосування для презентації товарів, яке б включало виштовхуючий пристрій для виставлених товарів, здатний підтвердити кількість залишку товарів, яких не вистачає, оскільки товари, складані у певному порядку, виймають. Виштовхуючий пристрій для виставлених товарів згідно з даним винаходом включає ящик, у який товари складають один до одного у певному порядку, відрізок рейок, укладених всередині цього ящика в напрямку виштовхування товарів, направляючий елемент, що рухається всередині ящика у напрямку виштовхування товарів уздовж рейок, і конструкцію пластинчатої пружини, яка має змотувану частину із ділянкою пластинчатої пружини спіральної форми з влаштованою в ній серцевиною (що утримує округлу форму у вільному стані) і частину пристрою, яка поковзом вільно витягається зі змотаної частини і намотується назад еластичною відновлюваною силою ділянки пластинчатої пружини, і де направляючий елемент, приєднаний до кінця цього витяжного елемента, який нахиляється у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, а також вікна, створеного в кінці ящика, причому хоча б частина ділянки пластинчастої пружини або витяжного елемента є видимою (тобто підлягає моніторингу) ззовні ящика через вікно. Згідно з винаходом, направляючий елемент нахилений уздовж рейок за допомогою еластичної відновлюваної сили ділянки пластинчастої пружини, який має відрізок, що намотується. Користувач може витягнути виштовхувані товари з передньої сторони ящика у напрямку виштовхування. В цей час ділянку пластинчастої пружини або частину витяжного елемента можна бачити крізь вікно, завдяки чому є можливість з'ясувати кількість товару, що залишається, на основі стану пластинчастої пружини або частини витяжного елемента. Описані вище та інші об'єкти, риси та переваги стануть очевидними після розгляду наступних втілень та креслень, що їх супроводжують, на яких: Фіг. 1 представляє перспективний вигляд, який ілюструє перше втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 2 - вид зверху виштовхуючого пристрою для виставлених товарів, ілюстрованого на Фіг. 1. Фіг. 3A - вид збоку розрізу виштовхуючого пристрою для виставлених товарів, ілюстрованого на Фіг 1. Фіг. 3B представляє фронтальну проекцію направляючого елемента. 1 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 - вид збоку одного з варіантів виконання розділювача, пристосованого до виштовхуючого пристрою для виставлених товарів, ілюстрованого на Фіг. 1. Фіг. 5 - фронтальна проекція виштовхуючого пристрою для виставлених товарів, ілюстрованого на Фіг. 1. Фіг. 6 - розріз, що ілюструє варіант виконання розділювача, пристосованого до виштовхуючого пристрою для виставлених товарів, ілюстрованого на Фіг. 1. Фіг. 7 - розріз, що ілюструє ще один приклад розділювача, пристосованого до виштовхуючого пристрою для виставлених товарів, ілюстрованого на Фіг. 1. Фіг. 8 - перспективний вигляд, який ілюструє варіант виконання пластинчастої пружини, встановленої у виштовхуючий пристрій для виставлених товарів, ілюстрованого на Фіг. 1. Фіг. 9 - перспективний вигляд, який ілюструє варіант пластинчастої пружини згідно з модифікацією першого втілення. Фіг. 10 - фронтальна проекція, яка ілюструє вікно за іншою модифікацією першого втілення. Фіг. 11 - розріз - вид збоку, який ілюструє друге втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 12 - вид зверху пластинчастої пружини за третім втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 13 - вид у розрізі, який ілюструє пластинчасту пружину за третім втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 14A - вид у розрізі по лінії a-a Фіг. 13. Фіг. 14B - вид у розрізі по лінії b-b Фіг. 13. Фіг. 15 - фронтальна проекція ящика за третім втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 16 - вид збоку частини третього втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 17 - вид зверху пластинчастої пружини за четвертим втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 18 - вид у розрізі пластинчастої пружини за четвертим втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 19 - діаграма конфігурації пластинчастої пружини за четвертим втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 20 - фронтальна проекція ящика за четвертим втіленням виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 21 - вид збоку частини четвертого втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 22 - вид зверху п'ятого втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 23A - вид у розрізі по лінії A-A на Фіг. 22. Фіг. 23B - збільшений вид частини пристрою поруч із рейками на Фіг. 23A. Фіг. 24A - вид збоку направляючого елемента засобу за п'ятим втіленням. Фіг. 24B - вид у розрізі по лінії B-B на Фіг. 23A. Перше втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом буде надалі описуватись із посиланням на креслення, але слід зазначити, що даний винахід не обмежується тільки наступним втіленням. Фіг. 1 представляє собою перспективний вигляд, який ілюструє перше втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Фіг. 2 - вид в плані Фіг. 1. Фіг. 3A - вид збоку розрізу на Фіг. 1, і Фіг.3B - фронтальна проекція направляючого елемента 5. Виштовхуючий пристрій для виставлених товарів за першим втіленням включає ящик 3, відрізок рейок 7, направляючий елемент 5 і структуру пластинчастої пружини 6. У ящик 3 складають різноманітні товари 2, такі як, скажімо, споживчі товари, один з одним у певному порядку. Рейки 7, встановлені в ящику 3 у напрямку виштовхування товарів 2. Направляючий елемент 5, влаштований всередині ящика 3 так, що може рухатись вздовж рейок 7. Пластинчаста пружина 6 включає змотувану частину 12B, яка містить ділянка пластинчастої пружини спіральної форми 12A, в який встановлено серцевину (що зберігає округлу форму у вільному стані), і елемент, який вільно розмотується поковзом назовні із змотаної частини 12B і намотується назад еластичною відновлюваною силою ділянки пластинчастої пружини 12A. Направляючий елемент 5 прикріплений до витяжного елемента, який витягають назовні (кінець 12a ділянки пластинчастої пружини 12A) поковзом з частини, що намотується 12B, і нахиляють у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини 12A. Пристрій для виштовхування 1 для виставлених товарів має вікно 2 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 20, влаштоване в кінці ящика 3, причому хоча б частина ділянки пластинчастої пружини 12A або витяжного елемента (у цьому втіленні - пластинчаста пружина 12A) є видимою ззовні ящика 3 через вікно 20 (див. Фіг. 5). У виштовхуючому пристрої 1 для виставлених товарів за першим втіленням можна зручно виставляти порівняно легкі товари 2 (показані пунктиром на Фіг. 3A), такі як пачки сигарет або тістечок. У ящику 3 можна складати біля 10-20 споживчих товарів уздовж однієї лінії; він має подовгувату форму у напрямку виштовхування товару. Ящик 3 роблять з матеріалів на основі синтетичної смоли, таких як сополімер акрилонітрил бутадіон стирин (ABS), або стійкий до удару полістирин. Направляючий елемент 5 - це елемент, що просуває товари вперед, який встановлено рухомо всередині ящика 3. Направляючий елемент 5 виробляють з матеріалу на основі синтетичної смоли, такого як поліоксиметилен, твердішого від матеріалу ящика 3. Конструкція пластинчастої пружини 6 є нахиляючим засобом, що рухає направляючий елемент 5 уздовж рейок 7. Ширина ящика 3 є трохи більшою за ширину товару 2, який будуть у нього складати. Надалі напрямок виштовхування товарів 2 іменується напрямком вперед-назад або подовжнім напрямком. У напрямку вперед-назад напрямок виштовхування товарів іменується передньою стороною, а напрямок висковзування ділянки пластинчастої пружини 12А іменується задньою (тильною) стороною. Глибина ящика 3 іменується напрямком вверх-вниз, а напрямок, перпендикулярний цим напрямкам, іменується напрямком в ширину. Ящик 3 включає пластину днища 3A, довжина якої залежить від максимальної кількості товарів, які будуть у ньому зберігати, пару бокових стінок 3B і 3B, які встановлюють вертикально по обидва боки днища 3A по його ширині, а також передню стінку 3C і задню стінку 3D, які встановлюють вертикально з обох боків днища 3A по його довжині. Ящик 3 є пустою довгастою ємністю з відкритим верхом. Пара бокових стінок 3B і 3B, передня стінка 3C і задня стінка 3D продовжують одна одну як єдине ціле. У зоні біля центру днища 3 цього ящика укладено два відрізки рейок 7 і 7. Ця відрізки рейок 7 і 7 паралельні одна одній і встановлені на призначеній відстані. Рейки 7 і 7 мають два прорізи у подовжньому напрямку. У днищі 3A зроблено наскрізний отвір 7A у зоні між парою рейок 7 і 7. В цих зонах рейок 7 сформовано кінець ящика 3 зі сторони задньої стінки 3D, що простягається до зони, близької до задньої стінки 3D. Зі сторони передньої стінки 3C сформовано кінець рейок 7, що простягається до положення на близький відстані від передньої стінки 3C. В кінці плити днища 3A зі сторони передньої стінки 3C, у плиті днища 3A сформовано випуклу криву зону, так щоб вона розміщалась між одним кінцем рейок 7 і передньою стінкою 3C. На верхній стороні плити днища 3A встановлено вертикально з невеликим інтервалом пару опорних стінок 9 і 9, які трохи виступають у подовжньому напрямку вздовж пари рейок 7 і 7. Інтервал між опорними стінками 9 і 9 трохи більшій, ніж інтервал між рейками 7 і 7. Над парою опорних стінок 9 і 9 влаштовано покриття 10. На передній стороні нижньої зони ящика 3 утворено зону зберігання 14, оточену парою рейок 7 і 7, покриттям 10 і випуклою зоною 8. Змотану секцію 12B пластинчастої пружини (елемент, що витягається) 12 тримають у зоні зберігання 14. Як показано на Фіг. 8, пластинчаста пружина 12 включає секцію 12B, що намотується, утворену змотуваним довгастою ділянкою пластинчастої пружини 12A. Ця ділянка пластинчастої пружини 12A потрібної довжини можна витягти поковзом назовні із змотуваної зони 12B. Ця ділянка пластинчастої пружини 12A має серцевину спіральної форми і, якщо сила для його витягування із змотуваної зони 12B у зовнішньому напрямку є занадто слабою, то ділянка пластинчастої пружини 12A автоматично закручується на змотувану зону 12B еластичною відновлюваною силою. Між парою опорних стінок 9 і 9 влаштовано опорну вісь для зворотної підтримки змотаної зони 12B пластинчастої пружини 12. Покриття 10 включає паралельну стінку 10A і нахилену стінку 10B. Паралельна стінка 10A є переднім краєм зони поблизу передньої стінки 3C. Стінка 10A є паралельною плиті днища 3A. Нахилена стінка 10B є крайньою задньою зоною, віддаленою від передньої стінки 3C. Стінка 10B є нахиленою вниз до задньої сторони. Між виступом на задній стороні нахиленої стінки 10B і плитою днища 3A утворено отвір у формі прорізу 15, в який може вставлятись ділянка пластинчастої пружини 12A. Зона зберігання 14 оточена випуклою зоною 8 плити днища 3A, парою опорних стінок 9 і 9 і покриттям 10, причому зону зберігання 14 елемента пластинчастої пружини 12 створено в нижній зоні бокової стінки ящика 3. У цьому втіленні змотувана частина 12B пластинчастої пружини 12 підтримується аксіально опорною шахтою 13 між парою опорних стінок 9 і 9, щоб вона могла обертатись по колу. В позиції, коли ділянка пластинчастої пружини 12A зісковзує із змотаної частини 12B назовні, а 3 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 через отвір 15 на виступі нахиленої стіни 10B - всередину ящика 3, змотана частина 12B зберігається у складській зоні 14 ящика 3. Направляючий елемент 5 влаштований на плиті днища 3A. Як показано на Фіг.3B, направляючий елемент 5 включає ковзну плиту 5A, направляючу плиту 5B, реберний ділянка 5C, і пару виступаючих ділянок 5D і 5D. Ковзна плита 5A ковзає в контакті з верхніми краями пари рейок 7 і 7. Ковзна плита 5A має ширину, трохи меншу за ширину плити днища 3A. Направляючу плиту 5B встановлено вертикально на верхній поверхні ковзної плити 5A; вона простягається у напрямку вверх-вниз. Направляюча плита 5B нахиляє останні з укладених товарів 2 до передньої сторони. Реберна ділянка 5C створена як єдиний елемент із ковзною плитою 5A і направляючою плитою 5B для підсилення жорсткості на вигин направляючої плити 5B. Пару виступаючих ділянок 5D і 5D встановлюють вертикально, паралельно один одному по ширині у нижній частині ковзної плити 5A. Ці дві виступаючі ділянки 5D і 5D вставлені між парою рейок 7 і 7. Кожен з виступаючих ділянок 5D має форму кігтя, а на кінці його створено гачок (нижній кінець виступаючої ділянки 5D). У стані, коли виступаючі ділянки 5D вставлені між парою рейок 7 і 7, гачки 5E виступають у бік нижньої поверхні плити днища 3A ящика 3 і слугують стопорами для виступаючих ділянок 5D. Відповідно, направляючий елемент 5 зв'язаний з рейками 7. Направляючий елемент 5 ковзає по рейках 7 і його відокремлення від рейок 7 є обмеженим. Кінець 12a ділянки пластинчатої пружини 12A, що зісковзує з намотаної частини 12B, прикріплюють до донної частини направляючого елемента 5. Направляючий елемент 5 нахиляється у напрямку до передньої стінки 3C ящика 3 уздовж рейок 7 еластичною відновлюваною силою ділянки пластинчастої пружини 12A. У цьому втіленні довжина кінцевої частини ділянки пластинчастої пружини 12A слугує витяжною частиною направляючого елемента 5. Іншими словами, витяжний елемент у цьому втіленні має серцевину і повертається назад еластичною відновлюваною силою. Але, як описано нижче у другому втіленні, витяжний елемент і ділянка пластинчастої пружини можна встановити окремо, і витяжний елемент можна виготовити з гнучкого матеріалу, який, будучи гнучким, по суті не має еластичних характеристик. У плиті днища 3A ящика 3, у задньому кінці біля задньої стінки 3D, наскрізний отвір 7A між парою рейок 7 і 7 залишають, а утворюють стопор у формі язика 16 з частини плити днища 3A. Коли направляючий елемент 5 рухається назад від передньої сторони до задньої після того, як просковзне по рейках 7, виступаюча ділянка 5D вступає у контакт із стопором 16, яким обмежують рух направляючого елемента 5 назад. Ділянка пластинчастої пружини 12A тягне направляючий елемент 5, рухаючи його вперед до передньої стінки 3C. Рух направляючого елемента 5 припиняється, коли направляюча плита 5B починає контактувати з передньою поверхнею покриття 10 або із задньою поверхнею крайнього товару 2. Як показано на Фіг. 5, вікно 20 влаштовано в центрі нижньої частини передньої стінки 3C ящика 3. Іншими словами, вікно 20 утворено у стінці передньої або задньої поверхні ящика 3, до якої прикріплюють змотану частину 12B. Тобто, вікно 20 можна пристосувати у передній стінці 3C ящика 3, як у даному втіленні, або у задній стінці 3D. Вікно 20 має такий розмір, щоб було видно змотану частину 12B, що вміщену у ящик 3. Для прикладу, вікно 20 утворюється, якщо передню стінку 3C виробляють з прозорого матеріалу на основі синтетичної смоли, роблячи шорсткою поверхню нижньої частини передньої стіни 3C до непрозорого стану за допомогою нанесення "паморозі" чи будь-якого іншого узору, і залишаючи прозорою для пропуску світла тільки ту її частину, що відповідає вікну 20. Крім того, вікно 20 можна створити, виробивши всю передню стінку 3C з непрозорого матеріалу і пробивши віконний отвір в центрі нижньої частини передньої стінки 3C. Більше того, вікно 20 можна створити, якщо виробити з матеріалу на основі прозорої смоли тільки ту частину передньої стінки 3C, яка відповідає позиції вікна 20, а решту цієї стінки - з непрозорого матеріалу. Діру для вікна можна створити у передній стінці 3C у формі отвору, в який можна вставити лінзу, причому всю поверхню змотуваної частини 12B можна легко бачити ззовні. У виштовхуючому пристрої 1 для виставлених товарів за даним втіленням дисплей 12C, який дає можливість визначати розмір не розмотаної частини ділянки пластинчастої пружини 12А або змотаної частини 12B витяжного елемента (кінцева частина 12a) утворено на довільних позиціях по довжині ділянки пластинчастої пружини 12A або витяжного елемента (виступ 12a). Дисплей 12C можна бачити крізь вікно 20, звідки можна зрозуміти кількість решти товару 2, складаного у ящику 3. Розмір не розмотаної ділянки пластинчастої пружини 12A можна з'ясувати з положення цієї ділянки 12A або витяжного елементу, наприклад, діаметру намотування ділянки пластинчастої 4 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 пружини 12A у змотаній частині 12B через вікно 20. Тобто ділянку пластинчастої пружини 12A можна спостерігати через вікно 20, завдяки чому можна з'ясувати кількість решти товарів 2, які ще зберігаються у ящику 3. Як показано на Фіг. 8, у пластинчастій пружині 12 даного втілення ділянка пластинчастої пружини 12A можна розмотувати із змотаної частини 12B, щоб простягнути її лінійно на призначену довжину. Маркірована частина 12C даного втілення показує числа, які представляють кількість решти товарів 2 в ящику 3. Позиції при виконанні частини 12C, створені по довжині ділянки пластинчастої пружини 12A, не є дуже обмеженими. Наприклад, припустимо, що, коли направляючий елемент 5 рухається до позиції, найдальшої від передньої стінки 3C уздовж рейок 7, позиції 12C на зовнішній периферійній поверхні змотуваної частини 12B, які видно через вікно 20, представляють числівники. Ці числівники означають максимальну кількість товару 2, виставленого і складаного між направляючим елементом 5 і передньою стінкою 3C. Ці числівники надруковані таким чином, щоб кожного разу, коли виймають один із товарів 2, які розміщені ідемонструються між направляючим елементом 5 і передньої стінкою 3C, і направляючий елемент 5 рухається, числове значення на дисплеї 12C зменшується на одиницю, що видно через вікно 20. Іншими словами, числа, надруковані по довжині ділянки пластинчастої пружини 12A з інтервалами, рівними розміру (товщині) товару 2 у напрямку вперед-назад. Конкретніше, число, яке представляє №, надруковане там, де розмір не розмотаної частини ділянки пластинчастої пружини 12A, показує кількість товару 2. Відповідно, позиції 12C, створені на ділянці пластинчастої пружини 12A або у витяжному елементі (кінець 12a), показують числа, які представляють кількість решти товарів 2 в ящику 3. Як показано на Фіг. 8, позиції 12C зроблені так, що один із маркерів 12C показує вгору на призначеній позиції на зовнішній периферійній поверхні спіральної частини 12B у стані, коли ділянка пластинчатої пружини 12A розмотана із намотуваної частини 12B і витягнута лінійно на призначену довжину. Тобто, один із сукупності маркерів 12C, створених на поверхні ділянки пластинчастої пружини 12A, можна бачити у вертикальному стані через вікно 20 передньої стінки 3C в позиції, в якій ділянка пластинчастої пружини 12A зісковзнув із самої пластинчастої пружини 12 на потрібну довжину. У днищі 3A ящика 3 сукупність (у прикладі на Фіг. 2, чотири)підігнаних отворів типу прорізів 21 в два ряди, тобто загалом вісім таких отворів 21, зроблено у зонах, близьких до бокових стінок 3B по довжині днища 3A. Роздільники 22, показані на Фіг. 4, вставлені у ці підігнані отвори 21. Кожен роздільник 22 має пластину-перегородку 22A, трохи коротшу, ніж плита днища 3A і трохи нижчу бокової стінки 3B, і сукупність (у прикладі на Фіг. 4 - чотири) задіяних виступів 22B, створених так, щоб виступати з проміжками у нижній частині перегородки 22A. Задіяні виступи 22B зв'язані з підігнаними отворами 21, а роздільники 22 виставлені вертикально всередині бокових стінок 3B, як показано на Фіг.6 чи 7. Роздільники 22 з вищеописаною структурою застосовуються, коли товари 2 з шириною, меншою від інтервалу між парою бокових стінок 3B і 3B ящика 3, розміщують і виставляють у ящику 3. Робочі позиції роздільників 22 у підігнаних отворах 21 відповідним чином змінюються, як показано на Фіг. 6 чи 7, справляючись таким чином з дисплеєм та розміщенням товарів 2, які мають іншу ширину. У виштовхуючому пристрої 1 для виставлених товарів, який має вищеописану конструкцію, направляючий елемент 5 зісковзує у глибшу сторону ящика 3 по рейках 7,завдяки чому необхідна кількість товару 2 розміщується у проміжку між передньою стінкою 3C і направляючим елементом 5 і використовується. Якщо одиниця товару 2 з переднього ряду, розташованого у ящику 3, виймається, то направляючий елемент 5 відтягується вперед ділянки 12A пластинчастої пружини 12, а ряд товарів 2, що залишаються, виштовхується направляючим елементом 5, доки ця решта товарів 2 приходить у контакт із передньою стінкою 3C. Відповідно, навіть якщо виймають одиницю товару 2 з переднього ряду ящика 3, інші товари 2, розміщені і представлені в ньому, можуть посунутись вперед, не падаючи всередину ящика 3. У стані, коли направляючий елемент 5 зісковзує назад у ящику 3 по рейках 7, і задану кількість товарів 2 розміщено і виставлено у проміжку між передньою стінкою 3C і направляючим елементом 5, число на дисплеї 12C, надруковане на ділянці 12A пластинчастої пружини, можна прочитати через вікно 20. При цьому число, видиме крізь вікно 20, відповідає загальній кількості виставлених товарів 2. Далі, якщо видаляють одиницю товару 2 з переднього ряду ящика 3, число, видиме крізь вікно 20 передньої стінки 3C зменшується, відповідно, на одиницю, завдяки чому можна з'ясувати загальну кількість решти товарів у ящику. Кожен раз, коли товари 2 виймають з ящика 5 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 3, число, видиме через вікно 20, відповідно зменшується. Якщо ж значення цього числа наближується до нуля, можна визначити стан, коли кількість решти товарів 2 у ящику 3 зменшилося настільки, що бажано поповнити товар 2 в разі необхідності згідно із значенням числа, видимого крізь вікно 20. Відповідно до виштовхуючсго пристрою 1 для виставлених товарів, який має вищеописану конструкцію, кількість решти товарів 2 можна зрозуміти, подивившись на маркірування 12C у вікні 20 передньої стінки 3C. Тому, наприклад, коли товари 2 легкі і маленькі, як, скажімо, пачки сигарет, кількість решти товарів 2 в ящику 3 можна легко і точно з'ясувати. Якщо товари 2 – це пачки сигарет чи щось подібне, можна підготувати кілька ящиків 3 вищеописаної конструкції, згідно з марками сигарет і кількістю пачок, які треба виставити, розмістити ящики паралельно і тримати їх у призначеному для цього корпусі (не показаний) для показу товарів 2. Відповідно, навіть якщо ящики 3 розміщені паралельно, близько один до одного настільки, що неможливо підтвердити кількість товарів 2 всередині ящиків 3, кількість решти товарів 2 всередині кожного ящика 3 можна легко визначити, подивившись у вікно 20 кожного ящика 3. У цьому втіленні описані маркірування 12C в разі, коли кількість решти товарів 2 можна постійно перевіряти крізь вікно 20 незалежно від розмірів цієї решти. Але даний винахід не обмежується цим. Було б достатньо, щоб цю кількість можна було визначити крізь вікно 20, незалежно від того, чи буде решта товарів 2 рівною або меншою від призначеної кількості (скажімо, 5). Конкретніше, коли направляючий елемент 5 досягає позиції, що відповідає призначеній кількості товарів, можна міняти колір або візерунок на ділянці пластинчастої пружини 12A, видимому крізь вікно 20. Змотана частина 12B у цьому втіленні має подвійну спіральну структуру ділянки пластинчастої пружини 12A і ділянки маркірування (стрічкоподібна ділянка 12D). Маркірувальні частини 12C, які показують розмір не розмотаної частини ділянки пластинчастої пружини 12A зі змотаної частини 12B, створюються на маркірувальній ділянці (стрічкоподібна ділянка 12D). Фіг. 9 - перспективний вигляд, який показує конструкцію пластинчастої пружини згідно з модифікацією першого втілення. Ділянка пластинчастої пружини за цією модифікацією має подвійну спіральну конструкцію ділянки пластинчастої пружини і стрічкоподібної ділянки (маркірувальна ділянка) 12D. Маркірувальні частини цієї модифікації - це кольорові маркірування 12E, надруковані на стрічці 12D. Тобто, якщо маркірування 12C першого втілення є числами, то у даній модифікації кольорові маркірування 12E, надруковані закодованими кольорами, створені переривчасто на стрічці 12D. Навіть коли ділянка пластинчастої пружини 12A зроблена з такого матеріалу як пружинна мідь, і друкувати на її поверхні складно, стрічкоподібна ділянка 12D, зроблена з ліпофільної смоли, і ділянка пластинчастої пружини 12A мають подвійне намотування, завдяки чому кольорові маркірування можна легко утворювати. Наприклад, для пояснення кольорових маркерів 12E припустимо, що кольоровий маркер 12E у позиції, видимій через вікно 20, коли кількість товару 2, складеного у ящику 3, велика, має один колір. Припустимо далі, що кольоровий маркер 12E у позиції, видимій через вікно 20, коли кількість товару 2, складеного у ящику 3, стає маленьким, наприклад, стає рівним або меншим, двох-трьох одиниць, на відміну від першого отримує інший колір. Таким чином, кольоровий маркер 12E міняється, що видно крізь вікно 20, відповідно до кількості решти товарів 2, завдяки чому кількість товарів 2 можна визначити на основі кольору кольорового маркеру 12E. Перший колір відрізняється від другого щонайменше на одну яскравість, насиченість і відтінок. Тобто, маркери цієї модифікації, створені на ділянці пластинчастої пружини 12A або витяжному елементі, є кольоровими маркерами 12E, які показують кількість решти товарів 2, виставлених всередині ящика 3. Наприклад, коли направляючий елемент 5 рухається до позиції, найдальшої від передньої стінки 3C, по рейках 7 (тобто, коли направляючий елемент 5 зісковзує у глибшу сторонку ящика 3), на кольоровому маркері 12E друкується світло-блакитний колір, оскільки його видно на зовнішній периферійній поверхні спіральної частини 12B крізь вікно 20. Кожного разу, коли виймають одиницю товару 2, який розміщений і демонструються між направляючим елементом 5 і передньої стінкою 3C, і направляючий елемент 5 рухається, колір на кольоровому дисплеї 12E, видимий крізь вікно 20, друкується таким самим світло-блакитним. Буде достатньо, якщо на кольоровому маркері 12E з'явиться темно-синій, коли кількість товарів, складаних і виставлених між направляючим елементом 5 і передньої стінкою 3C, стає замалим, скажімо, залишається дві чи три одиниці, і цей колір буде видно крізь вікно 20. Відповідно, кількість решти товарів 2 можна з'ясувати, спостерігаючи колір дисплею 12E крізь вікно 20. Колір кольорового маркера 12E – це просто приклад, і цей кольоровий маркер 12E можна зробити таким, щоб він ставав блакитним, коли решта товарів 2 велика, жовтим, коли решта 6 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 товарів 2 стає невеликою, і червоною, коли кількість товару 2, яка ще залишається у ящику 3, стає ще меншою, скажімо, п'ять чи три одиниці. Маркування, яке наведене для прикладу і яке створено на ділянці пластинчастої пружини 12A або стрічковій ділянці 12D, що має подвійну спіраль із ділянкою пластинчастої пружини 12A, як описано вище, не обмежується друкуванням чисел або кольорів, - можна застосовувати також будь-які образи, скажімо, малюнки, персонажі, символи, і т.п. Тобто, маркування може бути кольоровим маркером 12E, який представляє кількість решти товарів 2, складаних у ящику 3, за допомогою кольорів, візерунків або образів (не показано) Маркування можна виконати як зміну ширини ділянки пластинчастої пружини 12A. Тобто ширина ділянки пластинчастої пружини 12A, яку видно крізь вікно 20, може змінюватись в залежності від розміру розмотаної частини ділянки пластинчастої пружини 12A. Таким чином, можна скористатись будь-якою конкретною формою маркування, оскільки форма маркування дає час для поповнення товарів 2, дозволяючи зрозуміти, коли решта товарів 2, що зберігаються у ящику 3, стає малою. Окрім всього вищесказаного, можна влаштувати кольорове маркування з градаціями: світлий відтінок показується, коли кількість товарів 2 є достатньою, а коли кількість товарів 2, що залишаються, стає малою, можна застосувати темний відтінок або інший колір. В такому випадку колір маркування можна створювати, фарбуючи всю поверхню стрічкової ділянки 12D або шляхом з'єднання стрічки, і тільки зона, видима крізь вікно 20, може служити кольоровим маркером. В разі, коли кількість товару 2 є достатньою, крізь вікно 20 можна бачити металічний колір металевої основи ділянки пластинчастої пружини 12A, а коли залишок товару 2 стає рівним або меншим передбаченої кількості, у вікні 20 можна демонструвати маркування встановленого кольору або візерунку. Це маркування реалізують шляхом безкінечного формування кольорів або візерунків по довжині частини ділянки пластинчастої пружини 12A або витяжного елемента. Конкретно, ділянка стрічкоподібного дисплею, в якому сам дисплей створюють, можна приклеювати до поверхні ділянки пластинчастої пружини 12A повернутим до вікна 20. Коли ділянка пластинчастої пружини 12A або витяжний елемент розкручені до призначеного розміру, кінцеву зону по довжині можна бачити крізь вікно 20, завдяки чому можна зрозуміти, що кількість решти товару 2 досягає передбаченого числа. На заміну першого втілення і модифікації замість ділянки пластинчастої пружини, на кінці ділянки пластинчастої пружини 12A можна створити витяжний елемент, такий як, скажімо, гнучка стрічка із штучної смоли. Кінець витяжного елементу можна прикріпити до направляючого елементу 5 і тягнути. Фіг. 10 - фронтальна проекція вікна 20 за іншою модифікацією першого втілення. Вікно 20 цієї модифікації є засобом візуального визначення діаметру розмотаної частини 12B. Тобто маркування цієї модифікації не такої форми, як числовий або кольоровий, і застосовується для визначення кількості товару 2 у ящику 3 на основі розміру (позиції зовнішньої периферійної поверхні) розмотаної частини 12B. В конструкції цієї модифікації базову лінію 25 друкують на прозорому вікні 20 передньої стінки 3C. Коли кількість товару 2 у ящику 3 зменшується, ділянка пластинчастої пружини значною мірою скручується у змотану зону 12B, зовнішній діаметр змотаної частини збільшується, в результаті чого змотана частина 12B виступає за базову лінію 25 на вікні 20. З цього можна зрозуміти, що кількість товару 2 в ящику 3 зменшується і досягає передбаченої кількості, коли змотана частина 12B виходить за базову лінію 25. У цій модифікації можна застосувати конструкцію, в якій кількість товару 2 у ящику 3 можна визначити за зовнішнім діаметром змотаної частини 12B, не створюючи маркерів на пластинчастій пружині 12. У цьому втіленні друкування, з'єднання і т.п. виконується на передній стінці 3C для створення конструкції, в якій нічого не можна побачити через передню стінку 3C, окрім вікна 20 єдиної прозорої частини, в якій можна створити базову лінію 25. Відповідно, тільки зовнішню периферійну поверхню змотаної частини 12B видно через вікно 20, завдяки чому можна легко визначити її діаметр. На Фіг. 11 зображено схематичний вид збоку розрізу конструкції другого втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Виштовхуючий пристрій 30 для виставлених товарів за даним втіленням має конструкцію, в якій з боку передньої стінки 3C ящика 3 створено таку ж пластинчасту пружину 12, як і описана вище, а другу пластинчасту пружину 32 такої самої конструкції, як і пластинчаста пружина 12, створено на плиті днища 3A біля задньої стінки ящика 3. Пластинчаста пружина 12 нахиляє направляючий елемент 5 до задньої сторони. Але пластинчаста пружина 32 має меншу7 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 еластичну силу, ніж пластинчаста пружина 12, тому нахиляюча сила, прикладена до направляючого елементу 5, складається, головним чином, з нахиляючої сили пластинчастої пружини 12. Спільна нахиляюча сила пластинчастої пружини 32 і пластинчастої пружини 12 веде направляючий елемент 5 вперед. Базова конфігурація пластинчастої пружини 32 є такою ж, як і пластинчастої пружини 12 і має ділянка пластинчастої пружини 32A змотувану частину 32B. А маркери, такі як, скажімо, цифрові або кольорові, утворюють з інтервалами на призначених для цього позиціях по довжині ділянки пластинчастої пружини 32A. Кінець ділянки пластинчастої пружини 32A прикріплюють до нижньої зони направляючого елемента 5, ділянка 32A пластинчастої пружини 32 розширюється і скорочується разом з ділянкою 12A пластинчастої пружини 12 відповідно до руху направляючого елемента 5. У цьому втіленні вікно влаштовується зі сторони задньої стінки 3D ящика 3, і маркування ділянки пластинчастої пружини 32A видно із задньої поверхні ящика 3 через вікно, завдяки чому кількість або число решти товару 2 у ящику можна з'ясувати із заднього боку ящика 3. У виштовхуючому пристрої 30 для виставлених товарів маркування, звичайно, таке як цифрове або кольорове, можна створити з інтервалами як у пластинчастій пружині 12 зі сторони передньої стінки 3C, так і у пластинчастій пружині 32 зі сторони задньої стінки 3D, завдяки чому кількість решти товарів 2 можна з'ясувати як з передньої, так і з задньої поверхні ящика 3. Виштовхуючий пристрій 30 для виставлених товарів за цим втіленням дозволяє визначити кількість решти товарів 2 у ящику з задньої поверхні. Відповідно, наприклад, зручно визначати кількість товару з задньої поверхні, а поповнювати товар 2 – з передньої. Крім того, можна створити конструкцію, вигідну тоді, коли кількість решти товару визначають з задньої поверхні, і поповнення товару 2 здійснюють також із задньої поверхні ящика 3. Знов-таки, можна створити конструкцію, в якій кількість решти товару 2 можна визначити як з передньої, так і з задньої поверхні ящика 3, як описано вище. У даному винаході місце кріплення пластинчастої пружини 12 не обмежується лише зоною задньої стінки ящика 3; вона може кріпитись в зоні як передньої, так і задньої стінки ящика 3. Хоча у першому і другому втіленнях пластинчаста пружина 12 знаходиться з боку передньої стінки 3C ящика 3, зону зберігання 14 можна влаштувати тільки зі сторони задньої стінки 3D ящика 3. Пластинчасту пружину 12 можна складати тільки зі сторони задньої стінки 3D, а блок чи щось подібне влаштувати на передній стінці 3C ящика 3, і напрямок розмотування ділянки 12A можна змінювати на протилежний – до задньої сторони, так щоб бачити направляючий елемент 5 крізь цей блок. Відповідно, навіть якщо місце зберігання пластинчастої пружини 12 влаштувати тільки зі сторони задньої стінки 3D, можна створити конструкцію, в якій направляючий елемент 5 тягнеться в бік передньої стінки 3C ящика 3. В цьому випадку, незважаючи на те, що довжина пластинчастої пружини 12 має бути приблизно вдвічі більшою, ніж у першому втіленні, повна довжина необов'язково має бути рівною довжині пластинчастої пружини, а приблизно половину повної довжини, тобто, довжини, яка відповідає довжині ящика 3, можна замінити стрічкою без еластичних характеристик. Тобто, можна створити таку конструкцію, в якій ділянку пластинчастої пружини 12A розміщують у змотуваній частині 12B, щоб з'єднати стрічку з кінцем ділянки пластинчастої пружини 12A, і ту частину, яку з'єднують з направляючим елементом 5 через блок, замінюють стрічкою. Можна створити таку конфігурацію, в якій ділянка пластинчастої пружини 12A рухається тільки на таку ж відстань, як і направляючий елемент 5 (відстань, відповідна довжині рейок 7). У цій конфігурації, якщо використовується пластинчаста пружина 12 такої самої довжини, як і в першому втіленні, стрічка такої ж довжини як і пластинчаста пружина, простягається від кінця ділянки пластинчастої пружини 12A і з'єднується з направляючим елементом 5 через блок, то направляючий елемент 5 можна тягнути. У цій конструкції, оскільки пластинчаста пружина 12 зберігається на задній стінці 3D ящика 3, вікно 20 створюють на задній стінці 3D ящика 3 так, щоб кількість решти товарів 2 можна було з'ясувати від задньої поверхні ящика 3. На Фіг. 12-16 показане третє втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Виштовхуючий пристрій 50 для виставлених товарів за третім втіленням має ящик такої самої конструкції, як і ящик 3 у першому втіленні. Третє втілення відрізняється у тому, що пластинчаста пружина 52, яку зберігають у ящику 3, має іншу конструкцію, ніж у першому втіленні. Решта конструкції є такою ж, як і в першому втіленні, тому в описі цього втілення елементи, однакові за конструкцією з вищеописаними елементами першого втілення, не будуть описуватись повторно: опис буде зосереджено тільки на різницях. У третьому втіленні конструкція пластинчастої пружини 62 включає циліндричний корпус 56, опорну вісь 57, витягнуту частину 58, і витяжний елемент 59. 8 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 У циліндричному корпусі 56 зберігають ділянку пластинчастої пружини спіральної форми 53; він також замикає зовнішній периферійний кінець ділянки пластинчастої пружини 53. Опорну вісь 57 з'єднують з центральним кінцем ділянки пластинчастої пружини спіральної форми 53, вона проходить через частину циліндричного корпуса 56 і досягає його ззовні. Витягнута зона 58 створена так, що досягає частини циліндричного корпуса 56. Витяжний елемент 59 намотується на зовнішню периферійну частину витягнутої зони 58 і вільно розмотується. Частину опорної вісі 57 аксіально підтримують частиною ящика 3, а витяжний елемент 59 вільно розмотується з зовнішньої периферійної частини витягнутої зони 58 і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини 53. Конкретніше, як показано на Фіг. 12 і 13, пластинчаста пружина 52 складається, головним чином, з намотуваної частини 55, циліндричного корпусу 56, опорної вісі 57, витягнутої зони 58 і витяжного елемента 59. Намотувана частина 55 складається із спірально змотаної ділянки пластинчастої пружини 53. У циліндричному корпусі 56 розміщено намотана частина 55. Опорну вісь 57 розміщують так, що вона проходить через центральну частину циліндричного корпусу 56. Витягнуту зону 58 створюють від бокової стінки 56b, розташованої з одного боку периферійної стінки 56a циліндричного корпусу 56. Витяжний елемент 59 у не розмотаному стані кріпиться до зовнішнього кола витягнутої зони 58 і намотується на неї. Він має форму стрічки. Конкретніше, ведуча частина стрічкоподібного витяжного елемента 59 кріпиться до частини периферійної поверхні витягнутої частини 58, або у цій частині периферійної поверхні 58 роблять проріз, і витяжний елемент 59 замикають через цей проріз. Витяжний елемент 59 послідовно намотують на витягнуту частину 58, завдяки чому витяжний елемент 59 у змотаному стані опиняється на витягнутій частині 58. Наклеюваний кінець 59A (див. Фіг.14B) витяжного елемента 59 з'єднують з ковзною плитою 5A направляючого елемента 5. Якщо витяжний елемент 59 намотується на витягнуту частину 58 еластичною відновлюваною силою пластинчастої пружини 52, його наклеюваний кінець 59A тягне ковзну плиту 5A направляючого елемента 5 вперед. Зовнішній діаметр циліндричної витягнутої частини 58 є меншим, ніж зовнішній діаметр циліндричного корпуса 56. Відповідно, коли витяжний елемент 59 стає повністю намотаним на периферійну поверхню витягнутої частини 58, найдальша периферійна зона витяжного елемента 59 знаходиться на одному рівні з периферійною поверхнею циліндричного корпусу 56 або розташована всередині периферійної поверхні циліндричного корпусу 56. Витяжний елемент 59 утворюють з тонкої стрічки синтетичної смоли або металу. Наприклад, можна скористатись сполукою зміцненого скловолокна, в якій скловолокно вплавляють у синтетичну смолу або тканину із вплетеним в неї скловолокном. Використовувати витяжний елемент 59, вироблений з цих волокон, зручно, тому що різання і витягнення є складними операціями. При стрічкоподібному витяжному елементі 59, зробленому із скловолокна або з матеріалу, в який його вплетено, поверхню витяжного елемента 59 можна покрити або просочити вінілхлоридною смолою, після чого можна друкувати маркування. Щодо друкування, то краще друкувати кольоровий маркер або цифровий з числами чи знаками, котрі, як і кольори, легко читаються Внутрішній периферійний кінець ділянки пластинчастої пружини 53, який утворює намотувану частину 55, кріплять до виступу (лівий бік Фіг. 13) опорної вісі 57, розташованої так, що вона проходить через центральну зону намотуваної частини 55. Зовнішній периферійний кінець ділянки пластинчастої пружини 53 кріплять до частини периферійної стінки циліндричного корпусу 56. Дископодібна пластина фланця 60 утворена як невід'ємна частина на другому кінці опорної вісі 57, яку вставляють у циліндричний корпус 56 і у витягнуту частину 58 і простягають за її межі. Виступ у формі ребра 61 утворюють так, щоб він виходив назовні фланця 60. Пластинчасту пружину 52 підтримують у стані, в якому виступ 61, вставлений у проріз (не показаний), створений в опорній стіні 9 (див. Фіг. 2) ящика 3 для обмеження обертання плитифланця 60. Таким чином, пластинчасту пружину 52 зберігають у корпусі 14 між парою опорних стінок 9 і 9 ящика 3. Стрічкоподібний витяжний елемент 59 розмотуючись з циліндричної витягнутої частини 58, висковзує з отвору 15 на виступі нахиленої стінки 10B у ящику 3. Кінець ковзного витяжного елемента 59 кріплять до нижньої частини направляючого елемента 5. Конструкція пластинчастої пружини 62 за даним втіленням є такою ж, як і за першим втіленням, в тому, що нахиляючу силу можна додати до сили, утворюваної направляючим елементом 5, коли він ковзає по рейках 7 ящика 3. Коли направляючий елемент 5 ковзає у ящику 3 по рейках 7, користувач вручну рухає направляючий елемент 5 так, щоб він був на відстані від передньої стінки 3C ящика 3. Відповідно, витяжний елемент 59 розмотується з витягнутої частини 58 на потрібну довжину. Коли це відбувається, циліндричний корпус 56 обертається, і ділянка пластинчастої пружини 53, 9 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 який становить змотувану частину 55, еластично деформується. Нахиляюча сила прикладається до направляючого елемента 5 так, щоб його відтягувало назад до передньої стінки 3C через витяжний елемент 59 еластичною відновлюваною силою ділянки пластинчастої пружини 53. Потім, якщо користувач відпускає направляючий елемент 5, останній нахиляє товари 2 до передньої стінки 3C (передній край) всередині ящика 3. Тому направляючий елемент 5 може обмежувати товари 2 і просувати решту товарів 2, коли їх витягають зверху ящика 3. У цьому втіленні цифру, надруковану на витяжному елементі 59, тобто кількість решти виставлених товарів 2, можна також прочитати і зрозуміти через вікно 20 передньої стінки 3C. Подібно до конструкції першого втілення, якщо одиницю товару 2 із переднього ряду ящика 3 витягають, число, що читається крізь вікно 20 передньої стінки 3C, також зменшується на одиницю, завдяки чому можна визначити кількість решти товарів 2 в ящику 3. Оскільки цифрове значення, яке можна прочитати через вікно, зменшується з кожним разом, коли товар 2 витягають з ящика 3, якщо цифрове значення досягає 0, можна визначити такий стан, коли запас в ящику 3 зменшиться настільки, що треба його поповнити відповідно до передбаченого цифрового значення. В конструкції цього втілення можна отримати такі самі функціональні ефекти, як і в першому втіленні. На Фіг. 17-21 показане четверте втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом. Виштовхуючий пристрій 70 для виставлених товарів за четвертим втіленням має ящик 3 такої ж конструкції, як і за першим втіленням. Четверте втілення відрізняється тим, що пластинчаста пружина 72, яка зберігається у ящику 3, має іншу конструкцію, ніж пластинчаста пружина 12 першого втілення. Решта конструкції є такою ж, як і в першому втіленні, тому в описі даного втілення елементи, однакові за конструкцією з вищеописаними елементами першого втілення, не будуть описуватись повторно: опис буде зосереджено тільки на різницях. В конструкції четвертого втілення пластинчаста пружина 82 включає циліндричний корпус 76, опорну вісь 77 і витяжний елемент 79. У циліндричному корпусі 76 зберігається ділянка пластинчастої пружини спіральної форми 73, і цей корпус 76 замикає зовнішній периферійний кінець ділянки пластинчастої пружини 73. Опорна вісь 77 з'єднана з центральним кінцем ділянки пластинчастої пружини спіральної форми 73, проходить через частину циліндричного корпусу 76 і досягає його зовнішньої поверхні 76. Витяжний елемент 79 намотаний на зовнішню периферійну поверхню циліндричного корпусу 76 і вільно розмотується. Частину опорної вісі 77 аксіально підтримують частиною ящика 3, а витяжний елемент 79 вільно розмотується з зовнішньої периферійної поверхні циліндричного корпусу 76 і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини 73. Конкретніше, як показано на Фіг. 17-19, пластинчаста пружина 72 складається, головним чином, з намотуваної частини 75, циліндричного корпусу 76, опорної вісі 77 і витяжного елемента 79. Намотувана частина 75 має спірально намотаний ділянка пластинчастої пружини 73. У циліндричному корпусі 76 зберігається змотана частина 75. Опорна вісь 77 розташована так, щоб вона проходила через центральну частину циліндричного корпусу 76. Витяжний елемент 79, який прикріплений у змотаному стані до зовнішньої периферійної частини периферійної стінки 76a циліндричного корпусу 76 і намотується, має форму стрічки. Конкретніше, ведучий кінець стрічкоподібного витяжного елемента 79 прикріплюють до частини периферійної поверхні циліндричного корпусу 76,або у частині циліндричного корпусу 76 створюють проріз і витяжний елемент 79 замикають через нього. Витяжний елемент 79 послідовно намотують на циліндричний корпус 76, завдяки чому витяжний елемент 79 виявляється намотаним на циліндричний корпус 76. Внутрішній периферійний кінець ділянки пластинчастої пружини 73, який має змотувану зону 75, кріпиться до виступу опорної вісі 77, розташованої так, щоб вона проходила через центральну зону змотаної частини 75. Зовнішній периферійний кінець ділянки пластинчастої пружини 73 кріпиться до частини внутрішньої периферійної поверхні циліндричного корпусу 76. Дископодібну плиту фланцю 80 утворюють як одне ціле з іншим кінцем опорної вісі 77, яка проходить через периферійну стінку 76a циліндричного корпусу 76 і виходить назовні. Виступ у формі ребра 81 створюють так, що він входить у центральну зону зовнішньої поверхні плити фланця 80. Пластинчаста пружина 72 підтримується у такому стані, що виступ 81 вставлено у проріз (не показано), створений в опорній стінці 9 (див. Фіг. 2) ящика 3, щоб обмежити обертання пластини-фланцю 80. В цьому випадку пластинчаста пружина 72 зберігається у сховищі 14 між 10 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 парою опорних стінок 9 і 9 і ящиком 3. Стрічкоподібний витяжний елемент 79 розмотується з зовнішньої периферійної поверхні циліндричного корпусу 76 і висковзує з отвору 15 на верхівці нахиленої стінки 10B всередину ящика 3. Кінець ковзного витяжного елемента 79 прикріплюють до нижньої частини направляючого елемента 5. Виштовхуючий пристрій 70 для виставлених товарів за цим втіленням має таку саму конструкцію, як і за першим втіленням в тому плані, що направляючий елемент 5 ковзає по рейках 7 ящика 3. Коли направляючий елемент 5 ковзає у ящику 3 по рейках 7, користувач вручну відсуває його від передньої стінки 3C ящика 3. Відповідно, витяжний елемент 79 висковзує з циліндричного корпуса 76 на потрібну довжину. Коли це відбувається, циліндричний корпус 76 обертається, і ділянка пластинчастої пружини 73, яка має змотану частину 75, еластично деформується. Тому нахиляючи сила прикладається до направляючого елемента 5 так, що тягне його назад до передньої стінки 3C через витяжний елемент 79 еластичною відновлюваною силою ділянки пластинчастої пружини 73. Потім, коли користувач забирає свою руку від направляючого елемента 5, останній нахиляє товари 2 в сторону передньої стінки 3C всередину ящика 3. Таким чином, направляючий елемент 5 може обмежувати товари 2 і просувати їх вперед, коли їх виймають з верхівки ящика 3. Відповідно до виштовхуючого пристрою для виставлених товарів за попереднім втіленням, дисплей, влаштований на довільній позиції по довжині ділянки пластинчастої пружини, можна бачити крізь вікно, завдяки чому кількість решти товарів в ящику надійно визначають. Таким чином, маркування розпізнають візуально крізь вікно, завдяки чому можна визначити час поповнення товару в ящику, і його можна надійно поповнити. Якщо маркування має числову символіку, кількість решти товару можна визначити просто і точно за відповідною цифрою. Якщо маркування виражено кольором або якимись образами чи візерунками, і колір змінюється згідно з кількістю решти товару у ящику, колір або образ можна бачити крізь вікно і завдяки цьому визначати кількість решти товару у ящику. Якщо важко безпосередньо друкувати знаки дисплею на ділянці пластинчастої пружини або на самій пластинчастій пружині, щодо самої пружини, було б достатньо, щоб змотувана частина мала подвійну спіральну конструкцію ділянки пластинчастої пружини і ділянки дисплею. Тому маркування, яке легко зрозуміти, таке як надруковане число, колір або візерунок, можна надійно створити на ділянці маркування. На Фіг. 22-24 показане п'яте втілення виштовхуючого пристрою для виставлених товарів згідно з даним винаходом, Фіг. 22 – вид зверху виштовхуючого пристрою для виставлених товарів 90 згідно з даним винаходом за даним втіленням, Фіг. 23A - розріз A-A Фіг. 22. Фіг.23B – збільшений вид зони поруч із рейками 7 на Фіг. 23A, Фіг.24A - вид збоку направляючого елементу 5 за даним втіленням, Фіг. 24B- розріз B-B Фіг.23A. На Фіг. 22, стан, коли направляючий елемент 5 зісковзнув до найдальшої сторони, близько до задньої стінки 3D, позначено суцільною лінією, а стан, коли направляючий елемент 5 розташований найближче до передньої стінки 3C, і стан, коли направляючий елемент 5 знаходиться у центральній зоні подовжньому напрямку, позначено пунктиром. Як показано на Фіг. 24A і 24B, направляючий елемент 5 включає ковзну плиту 5A, направляючу плиту 5B, реберну ділянку 5C, виступаючу ділянку 5D і гачок 5E. Ковзна плита 5A зісковзує у напрямку виштовхування товару в контакті з верхніми краями рейок 7. Направляюча плита 5B має форму плити, нахиленої до задньої поверхні останнього товару 2. Реберна ділянка 5C зміцнює жорсткість на вигин направляючої плити 5B. Виступаюча ділянка 5D виконана виступаючою нижче ковзної плити 5A. Виступаюча ділянка 5D розташована між парою рейок 7 і 7 і зв'язана з ними. Гачок 5E має форму кігтя, піднятого назовні виступаючої ділянки 5D і зв'язаний з внутрішніми краями 701 рейок 7. Так само, як і у першому втіленні, ящик 3 даного втілення включає пару рейок 7 і 7, паралельних одна одній. Направляючий елемент 5 включає пласти 5L, які ковзають у напрямку виштовхування товару, охоплюючи шарами (створюючи "сандвіч") рейки 7 у напрямку вверх – вниз з обох боків направляючого елемента 5 по ширині. "Сандвіч" 5L проковзує у напрямку виштовхування товару відносно рейок 7. Направляючий елемент 5 також включає вертикальну ділянку 5F, яку утворюють безперервно у нижній частині направляючої плити 5B, зміцнювальне ребро 5G, яке збільшує жорсткість на вигин вертикальної ділянки 5F, верхню ковзну стінку 5M і нижню ковзну стінку 5N, розташовані навпроти одна одної вище і нижче пластів 5L, утворюючи з ними "сандвіч". Як показано на Фіг. 24B, направляючий елемент 5 включає зчеплену зону 5H, яка зв'язана з кінцем ділянки пластинчастої пружини 12A і отримує від нього нахиляючу силу. В кінці ділянки пластинчастої пружини 12A зроблено круглий отвір (не показаний), і зчеплену зону 5H 11 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 60 вставляють у цей круглий отвір. У нижньому кінці зчепленої зони 5H створено виступаючий назад зубець 5P. Оскільки ділянка пластинчастої пружини 12A постійно нахиляється вперед еластичною відновлюваною силою, його відчепленню перешкоджає цей зубець 5P, який виступає у протилежному напрямку. Перед зчепленою зоною 5H і трохи вище неї створено натискну стрічкову частину 5K, яка за даним втіленням є нижнім краєм отвору 5J у вертикальній ділянці 5F. Кінець ділянки пластинчастої пружини 12A, вставлений в отвір 5J, зв'язаний із зчепленою зоною 5H. Ділянку маркування (стрічкова ділянка 12D) приклеюють до ділянки пластинчастої пружини 12A від її основи до верхівки. Стрічкову ділянку 12D приклеюють до поверхні (на Фіг. 24B – нижня поверхня) ділянки пластинчастої пружини 12A з боку вікна 20. Притискна стрічкова частина 5K притискає кінцеву зону 12F на кінець ділянки маркування (стрічкова ділянка 12D) до ділянки пластинчастої пружини 12A. Оскільки кінець ділянки пластинчастої пружини 12A з'єднаний із зчепленою частиною 5H, кінцева зона 12F стрічкової ділянки 12D постійно притискується до ділянки пластинчастої пружини 12A натискною частиною 5K. Відповідно, це перешкоджає відокремленню стрічкової ділянки 12D від ділянки пластинчастої пружини 12A. Як показано на Фіг. 23A і 23B, вертикальну ділянку 5F направляючого елемента 5 закріплено між парою направляючих кромок 702, паралельних одна одній. Відповідно, направляючий елемент 5 ковзає по рейках 7 у вертикальному стані, як зображено на Фіг. 23A. Направляючі кромки 702 є складовою частиною рейок 7 разом із верхньою кромкою 703 і нижньою кромкою 704, описаними нижче. Кромку, яка простягається у напрямку виштовхування, формують хоча б в одній – верхній чи ніжній – поверхні кожної рейки 7. У даному втіленні кромки (верхня кромка 703 і нижня 704) формують в обох – верхній і нижній – поверхнях рейок 7. Тобто, дане втілення включає верхню кромку 703, сформовану у верхній поверхні рейки, і нижню кромку 704, сформовану у нижній поверхні рейки. Верхівки кромок (верхньої кромки 703 або нижньої 704) і сандвічеподібні пласти 5L мають точку дотику у поперечному перетині (Фіг. 23A і 23B), перпендикулярному напрямку виштовхування. Конкретніше, верхні кромки 703 і нижні кромки 704 мають напівокруглу форму поперечного перетину. Верхівка верхньої кромки 703 приходить у контакт з нижньою поверхнею верхньої ковзної стінки 5M, а верхівка нижньої кромки 704 приходить у контакт з верхньою поверхнею нижньої ковзної стінки 5N. Таким чином, у даному втіленні замість направляючого елемента 5 влаштовують кромки на рейках 7 ящика 3. Відповідно, зона контакту направляючого елементу 5 і рейок 7 стає малою, завдяки чому ковзна здатність направляючого елемента 5 виправляється, і опір кромок стиранню в достатній мірі забезпечується. Це відбувається тому, що кромки створюють у рейках 7 ящика 3, і ці кромки можна утворити, в основному, по всій довжині ящика 3 у подовжньому напрямку достатньо довшими, ніж розмір направляючого елемента 5 у тому ж напрямку. Верхівки верхньої кромки 703 і нижньої кромки 704 утворюють на різних позиціях по ширині поперечного перетину. Відповідно, навіть якщо до направляючого елементу 5 прикладається зовнішня сила, що нахиляє його у бік, то, оскільки верхівки верхньої кромки 703 і нижньої кромки 704 підтримують направляючий елемент 5 на різних позиціях по ширині, це перешкоджає його нахилянню до стінок 3B. У поперечному перетині радіус кривизни верхньої кромки 703 відрізняється від радіусу кривизни нижньої кромки 704. Верхівка однієї кромки (верхньої кромки 703), яка має більший радіус кривизни, ніж нижня кромка 704, розташована назовні по ширині поперечного перетину від верхівки другої кромки (нижньої кромки 704). Кромка (нижня кромка 704) з меншим радіусом кривизни більше підлягає зносу через тертя із направляючим елементом 5 у порівнянні з кромкою (верхня кромка 703) з більшим радіусом кривизни. Відповідно, коли направляючий елемент 5 багаторазово рухається вперед і назад, верхня кромка 703 має прекрасний опір стиранню у порівнянні з нижньою кромкою 704. У даному втіленні кромка (верхня кромка 703) з прекрасним опором стиранню розташована ззовні по ширині, і тому, навіть коли нижня кромка 704 зношується тертям, направляючий елемент 5 може стабільно підтримувати верхня кромка 703. Іншими словами, виштовхуючий пристрій 90 для виставлених товарів за даним втіленням має конструкцію з прекрасною зносостійкістю. Вставну ділянку 3E, яка простягається у подовжньому напрямку, створюють у нижній поверхні плити днища 3A ящика 3. Вставна ділянка 3E виступає вниз від нижньої поверхні плити днища 3A. Нижній кінець вставної ділянки 3E розташований під нижніми кінцями бокових стінок 3B. Проріз створюють на позиції, що відповідає вставній ділянці 3E у плиті-полиці (не показано) кріплення, в яке встановлюється ящик 3 за даним втіленням. Коли ящик 3 розміщують на плитіполиці, вставну ділянку 3E вставляють у проріз зверху, завдяки чому ящик 3 можна прикріпити 12 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 до плити-полиці. Таким чином, коли ящик 3 поміщають на плиту-полицю, бокові стінки 3B ящика 3 заглиблюють у верхню поверхню плити-полиці. Крім того, часом ящик 3 можна переносити чи ставити на склад; так само може статись, щоб вставну ділянку 3E вставляти у проріз, створений у підлозі або чомусь подібному, при цьому бокові стінки 3B закріплюють. Бічні поверхні (бокові стінки 3B) ящика 3 за даним втіленням простягаються до нижньої межі зовнішнього кола змотаної частини 12B, коли розмір намотки ділянки пластинчастої пружини 12A є максимальним. Відповідно, коли бокова стінка 3B закріплена, а ящик 3 розміщений на плиті-полиці або поверхні підлоги (що надалі іменується плита-полиця або щось подібне), є можливість, коли змотана частина 12B приходить у контакт з плитою-полицею або чимось подібним. Завдяки цьому зносостійкість конструкції пластинчастої пружини 6 покращується, і плита-полиця не спричиняє з часом шкоди серцевині ділянки пластинчастої пружини 12A. Вищенаведені втілення даного винаходу включають наступні технічні ідеї. (1) Виштовхуючий пристрій для виставлених товарів, який включає ящик, що в ньому зберігаються товари, такі як предмети споживання, складені у певному порядку один з одним, рейки, розміщені у цьому ящику у напрямку виштовхування товару, направляючий елемент, який рухається всередині ящика по рейках у напрямку виштовхування товару, і конструкція пластинчастої пружини, що включає змотувану частину, із ділянкою пластинчастої пружини спіральної форми, в якому пристосовано серцевину і витяжний елемент, що вільно зісковзує зі змотаної частини, де кінець цього витяжного елементу прикріплюють до направляючого елементу, щоб нахиляти його у напрямку виштовхування товару через витяжний елемент еластичною відновлюваною силою ділянки змотуваної частини пластинчастої пружини, і вікна, крізь яке можна слідкувати хоча б за частиною ділянки пластинчастої пружини або витяжного елемента ззовні ящика і яке створюють у в кінцевій зоні ящика включно із конструкцією пластинчастої пружини. (2) Виштовхуючий пристрій для виставлених товарів, описаний у (1), в якому маркування, що показує розмір відмотаної частини ділянки пластинчастої пружини або витяжного елемента, утворюють на довільній позиції у продовжному напрямку ділянки пластинчастої пружини або витяжного елемента, і це маркування легко візуально розпізнати крізь вікно, щоб визначити кількість решти товару у ящику.(3) Виштовхуючий пристрій для виставлених товарів, описаний у (2), де маркування, яке формують на ділянці пластинчастої пружини або у витяжному елементі, є числовим і представляє кількість решти товару, виставленого у ящику. (4) Виштовхуючий пристрій для виставлених товарів, описаний у (2), де маркування, яке формують на ділянці пластинчастої пружини або у витяжному елементі, є кольоровим і представляє кількість решти товару, виставленого у ящику. (5) Виштовхуючий пристрій для виставлених товарів, описаний у будь-якому з пунктів (1)-(4), де намотувана частина конструкції пластинчастої пружини є подвійною, що складається з ділянки пластинчастої пружини і ділянки маркування, і маркування, яке дає можливість визначити розмір відмотаної частини ділянки пластинчастої пружини, створюють на ділянці маркування. (6)) Виштовхуючий пристрій для виставлених товарів, описаний у будь-якому з пунктів (1)(5), де конструкція пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає зовнішній периферійний кінець ділянки пластинчастої пружини, опорну вісь, яку приєднують до центрального кінця спіральної ділянки пластинчастої пружини і яка проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, і витяжного елемента, який намотується на зовнішню периферійну частину циліндричного корпусу і вільно розмотується, частина опорної вісі аксіально підтримується частиною ящика, а витяжний елемент вільно розмотується із зовнішньої периферійної частини циліндричного корпусу і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини. (7) Виштовхуючий пристрій для виставлених товарів, описаний у будь-якому з пунктів (1)(5), де конструкція пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає зовнішній периферійний кінець ділянки пластинчастої пружини, опорну вісь, приєднану до центрального кінця спіральної ділянки пластинчастої пружини і яка проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витягнуту частину, зроблену так, що вона досягає частини циліндричного корпусу, і витяжний елемент, який вільно намотується на зовнішню периферійну зону витягнутої частини, і вільно розмотується, частину опорної вісі, аксіально підтримуваної частиною ящика, і витяжний елемент, що вільно розмотується із зовнішньої периферійної зони 13 UA 107727 C2 витягнутої частини і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини. Ця заявка претендує на пріоритет, базуючись на Японській патентній заяві № 2010-220175, що подана 30 вересня 2010 року і повний зміст якої викладено у даному документі. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Виштовхуючий пристрій для виставлених на продаж товарів, що містить: ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в який вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини, де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, i вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно, де маркувальну частину, яка показує розмір розмотаної частини ділянки пластинчастої пружини або витяжного елемента від змотаної зони, утворено на довільній позиції у поздовжньому напрямку ділянки пластинчастої пружини або витяжного елемента, і цю маркувальну частину видно крізь вікно, так що можна визначити кількість решти товару, складеного у ящик, в якому стрічкоподібну ділянку дисплея утворено приклеюванням до поверхні ділянки пластинчастої пружини, повернутої до вікна, в якому ділянку маркування приклеєно до ділянки пластинчастої пружини від її основи і приблизно до кінця, і направляючий елемент виконано у вигляді притискної стрічки, яка притискує кінцеву зону ділянки маркування до ділянки пластинчастої пружини. 2. Виштовхуючий пристрій за п. 1, в якому маркувальна частина є кольоровою і представляє кількість решти товару, що зберігається у ящику, відповідним кольором або візерунковим, який представляє кількість решти товару у ящику відповідним чином чи візерунком. 3. Виштовхуючий пристрій за п. 2, в якому кольори або візерунки сформовані безперервно по довжині частини ділянки пластинчастої пружини або витяжного елемента, і кінцеву зону по довжині можна бачити крізь вікно, коли розмотана частина досягає відповідного передбаченого розміру. 4. Виштовхуючий пристрій за п. 1, в якому маркувальна частина представлена числами, що відповідають кількості решти товару, що зберігається у ящику. 5. Виштовхуючий пристрій для виставлених на продаж товарів, що містить: ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в яку вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини, де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, і вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно, де маркувальну частину, яка показує розмір розмотаної частини ділянки пластинчастої пружини або витяжного елемента від змотаної зони, утворено на довільній позиції у поздовжньому напрямку ділянки пластинчастої пружини або витяжного елемента, і цю маркувальну частину видно крізь вікно, так що можна визначити кількість решти товару, складеного у ящик, де намотувана частина має подвійну структуру намотування стрічкоподібної ділянки маркування, в якій створено стрічкоподібну ділянку маркування і ділянку пластинчастої пружини. 6. Виштовхуючий пристрій за п. 5, в якому прокладено пару рейок паралельно одна одній, і 14 UA 107727 C2 5 10 15 20 25 30 35 40 45 50 55 направляючий елемент має пласти у формі сандвіча, які ковзають у напрямку виштовхування товару, перекриваючи рейки подібно сандвічу у напрямку вверх-вниз по обидва боки по ширині і у напрямку виштовхування товару відносно рейок. 7. Виштовхуючий пристрій за п. 6, в якому сформовано кромку, що простягається у напрямку виштовхування товару, щонайменше в одній - верхній чи нижній - поверхні кожної з рейок, і верхні частини кромки і кожного з пластів у формі сандвіча входять у контакт у поперечному перерізі, перпендикулярному до напрямку виштовхування. 8. Виштовхуючий пристрій за п. 7, в якому кромка включає верхню частину, створену у верхній поверхні рейки, і нижню, створену в нижній поверхні рейки. 9. Виштовхуючий пристрій за п. 8, в якому верхню зону верхньої кромки і верхню зону нижньої кромки створено на різних позиціях по ширині поперечного перерізу. 10. Виштовхуючий пристрій за п. 9, де у поперечному перерізі радіус кривизни верхньої кромки відрізняється від радіуса кривизни нижньої кромки. 11. Виштовхуючий пристрій за п. 10, в якому верхню зону однієї з кромок - верхньої чи нижньої - яка має більший радіус кривизни, ніж інша, розміщено зовні по ширині поперечного перерізу відносно верхньої зони другої кромки. 12. Виштовхуючий пристрій за будь-яким одним з пп. 5-11, в якому бічна поверхня ящика простягається далі від нижньої граничної позиції зовнішньої поверхні намотаного кола, коли розмір намотаної ділянки пластинчастої пружини є максимальним. 13. Виштовхуючий пристрій за будь-яким одним з пп. 5-12, де структура пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яка приєднана до центрального кінця спіральної ділянки пластинчастої пружини і проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витяжний елемент, який намотується на цю зовнішню периферійну поверхню і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, і витяжний елемент, який вільно розмотується із зовнішньої периферійної частини циліндричного корпусу і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини. 14. Виштовхуючий пристрій за будь-яким одним із пп. 5-12, де структура пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яку з'єднують з центральним кінцем спіральної ділянки пластинчастої пружини і яка проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витягнуту частину, що досягає частини циліндричного корпусу, і витяжний елемент, який вільно намотується на зовнішню периферійну поверхню витягнутої частини і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, а витяжний елемент вільно розмотується із зовнішньої периферійної поверхні витягнутої частини і вільно намотується на неї еластичною відновлюваною силою ділянки пластинчастої пружини. 15. Виштовхуючий пристрій для виставлених на продаж товарів, що містить: ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в який вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини, де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, і вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно, в якому прокладено пару рейок паралельно одна одній, і направляючий елемент має пласти у формі сандвіча, які ковзають у напрямку виштовхування товару, перекриваючи рейки подібно сандвічу у напрямку вверх-вниз по обидва боки по ширині і у напрямку виштовхування товару відносно рейок, 15 UA 107727 C2 5 10 15 20 25 30 35 в якому формують кромку, витягнуту у напрямку виштовхування товару, щонайменше в одній верхній чи нижній - поверхні кожної з рейок, і верхні частини кромки і кожного з пластів у формі сандвіча входять у контакт у поперечному перерізі, перпендикулярному до напрямку виштовхування. в якому кромка включає верхню частину, створену у верхній поверхні рейки, і нижню, створену в нижній поверхні рейки. 16. Виштовхуючий пристрій за п. 15, в якому верхню зону верхньої кромки і верхню зону нижньої кромки створено на різних позиціях по ширині поперечного перерізу. 17. Виштовхуючий пристрій за п. 16, де у поперечному перерізі радіус кривизни верхньої кромки відрізняється від радіуса кривизни нижньої кромки. 18. Виштовхуючий пристрій за п. 17, в якому верхня зона однієї з кромок - верхньої чи нижньої - яка має більший радіус кривизни, ніж інша, розміщена зовні по ширині поперечного перерізу відносно верхньої зони другої кромки. 19. Виштовхуючий пристрій для виставлених на продаж товарів, що містить: ящик для товарів, складених у відповідному порядку один з одним; рейки, прокладені у ящику в напрямку виштовхування товару; направляючий елемент, який виконаний з можливістю рухатись у ящику по рейках в напрямку виштовхування товару; і структуру пластинчастої пружини, що включає змотувану частину з ділянкою спіральної форми, в яку вкладено серцевину, і витяжний елемент, що вільно висковзує зі змотаної частини і який витягує еластична відновлювана сила ділянки пластинчастої пружини, де направляючий елемент з'єднано з кінцем витяжного елемента і нахилено у напрямку виштовхування товару еластичною відновлюваною силою ділянки пластинчастої пружини, і вікно, утворене в кінці ящика, і щонайменше частину ділянки пластинчастої пружини або витяжного елемента видно зовні ящика крізь це вікно, де структура пластинчастої пружини включає циліндричний корпус, в якому зберігається ділянка пластинчастої пружини спіральної форми і який замикає його зовнішній периферійний кінець, опорну вісь, яка приєднана до центрального кінця спіральної ділянки пластинчастої пружини і проходить через частину циліндричного корпусу, досягаючи його зовнішньої поверхні, витяжний елемент, який намотується на цю зовнішню периферійну поверхню і вільно розмотується, частину опорної осі, що аксіально підтримується частиною ящика, і витяжний елемент, який вільно розмотується із зовнішньої периферійної частини циліндричного корпусу і вільно намотується еластичною відновлюваною силою ділянки пластинчастої пружини. 16 UA 107727 C2 17 UA 107727 C2 18 UA 107727 C2 19 UA 107727 C2 20 UA 107727 C221 UA 107727 C2 22 UA 107727 C2 23 UA 107727 C2 24 UA 107727 C2 25 UA 107727 C2 26 UA 107727 C2 27 UA 107727 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 28
ДивитисяДодаткова інформація
Назва патенту англійськоюArticle display and dispensing device
Автори англійськоюTakeiri, Hiroyuki
Автори російськоюТакейри Гироюки
МПК / Мітки
Мітки: товарів, виставлених, пристрій, варіанти, виштовхуючий, продаж
