Система реєстрації розрахункових операцій у сфері торгівлі та надання послуг

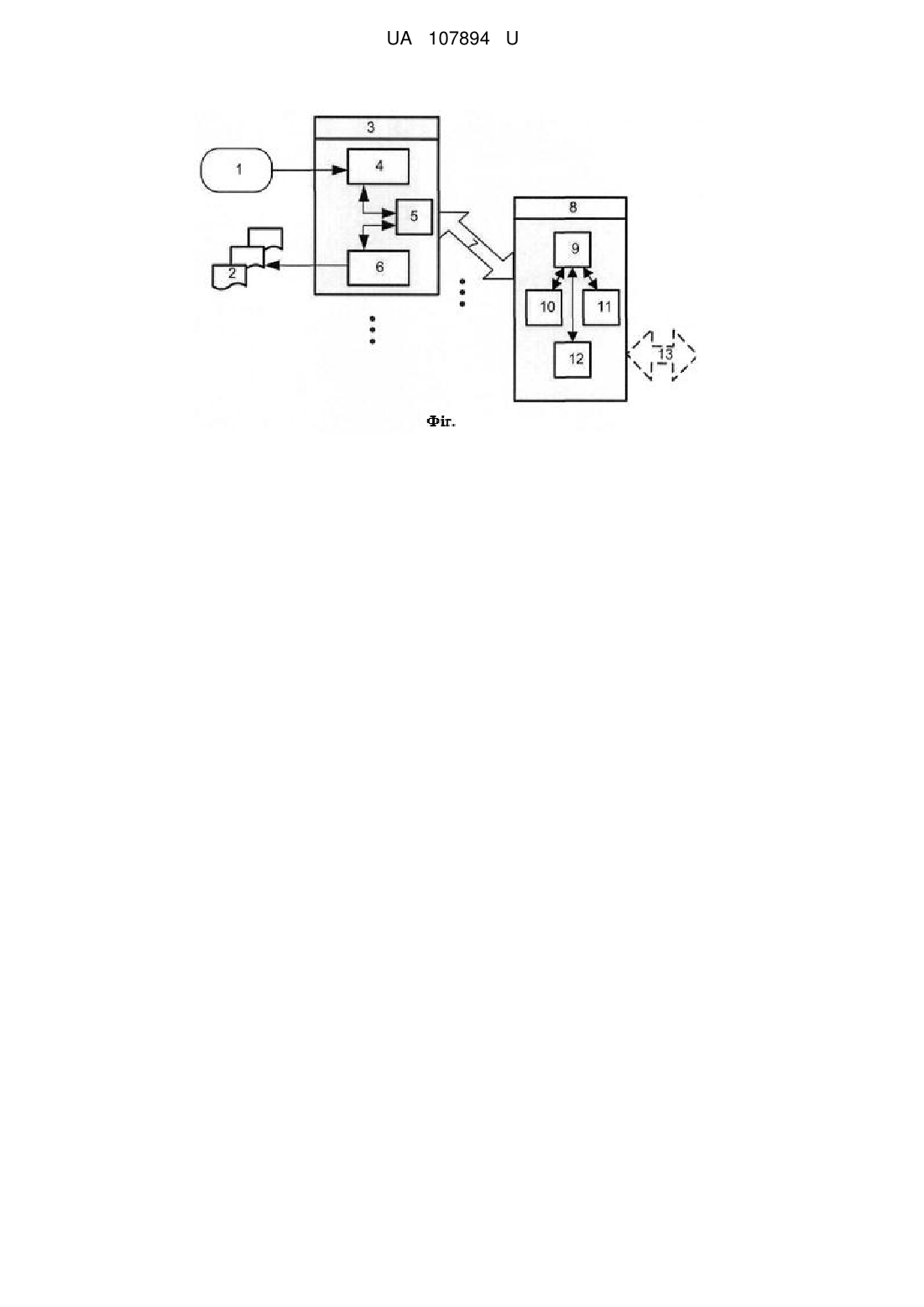

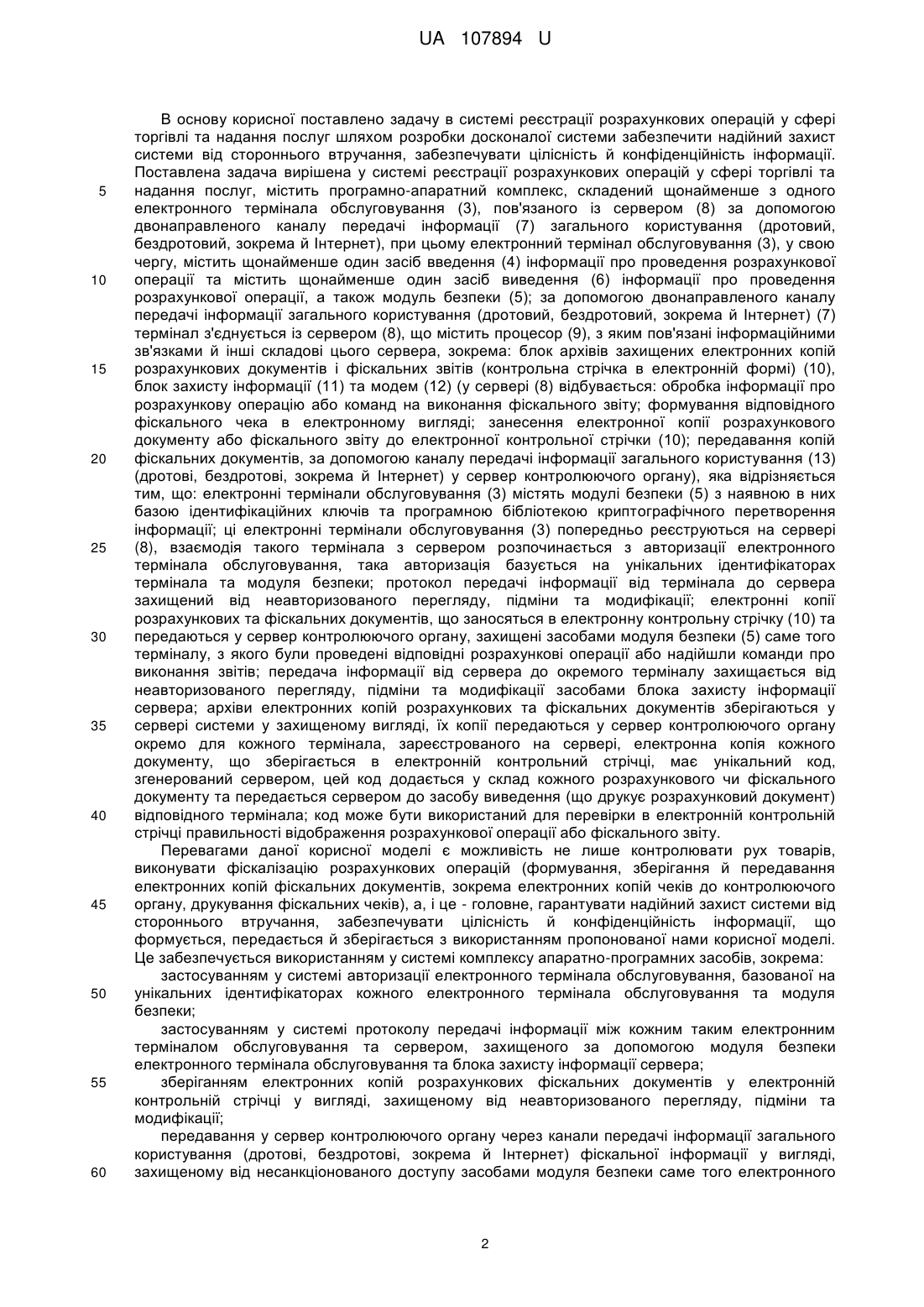

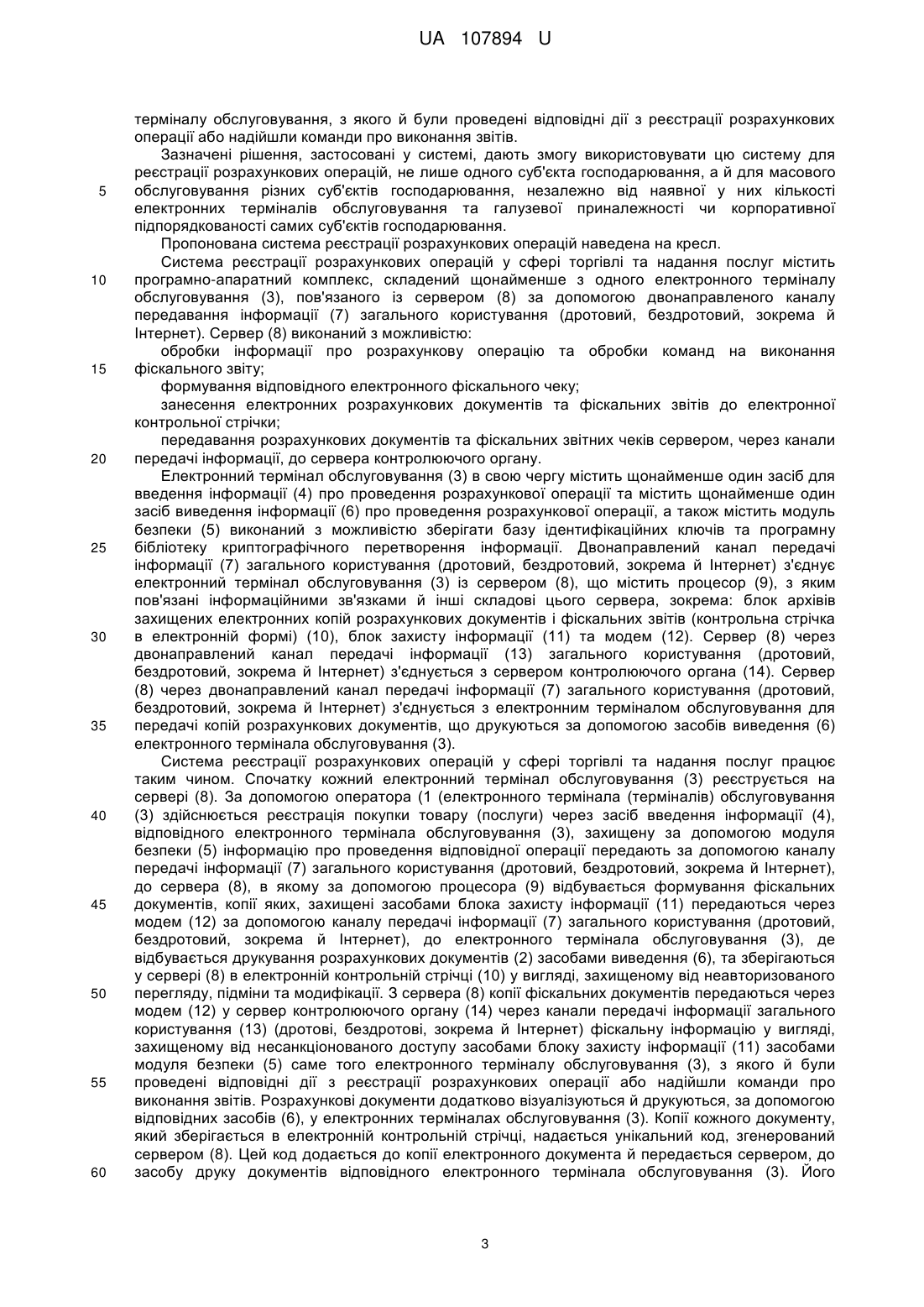

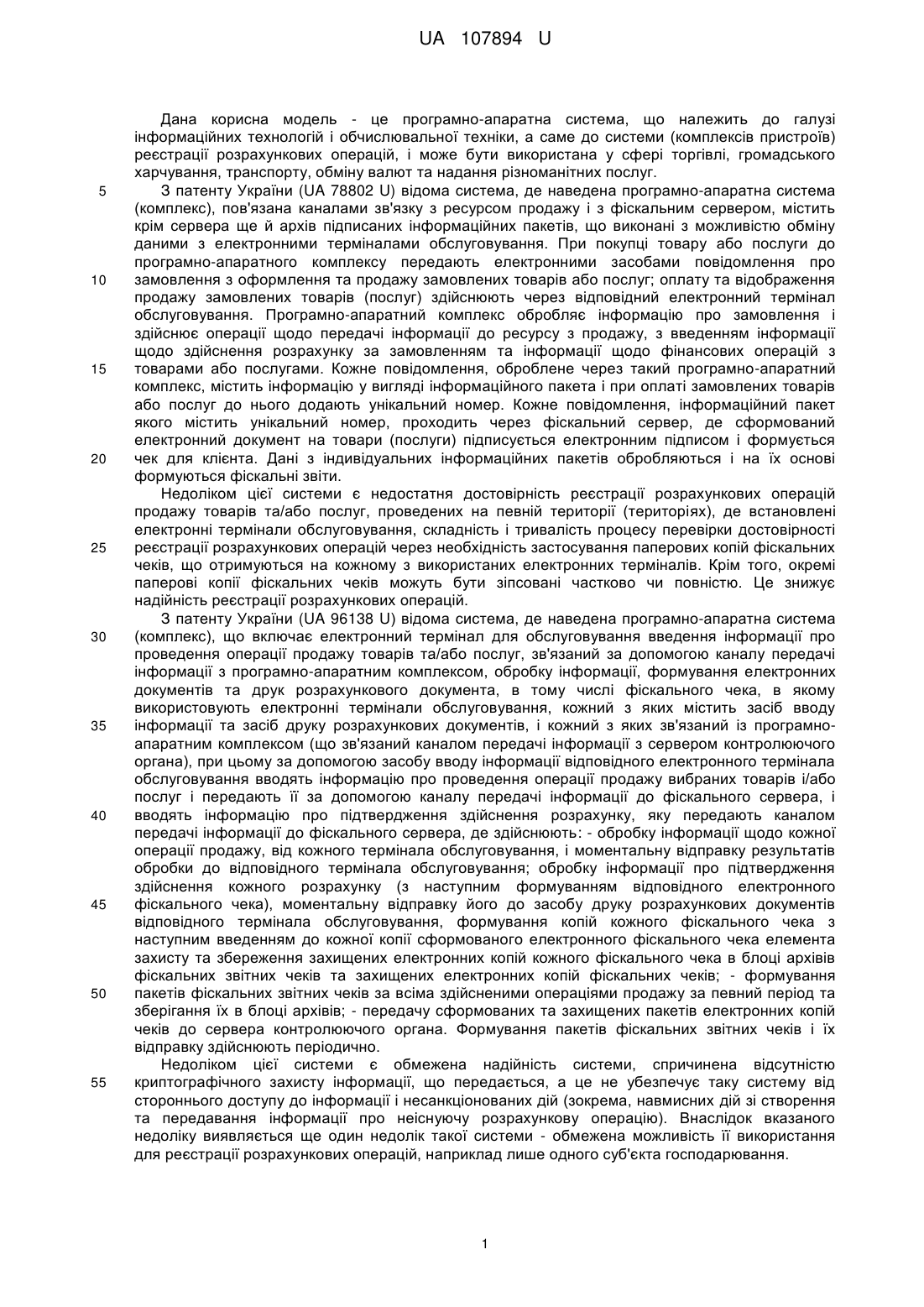

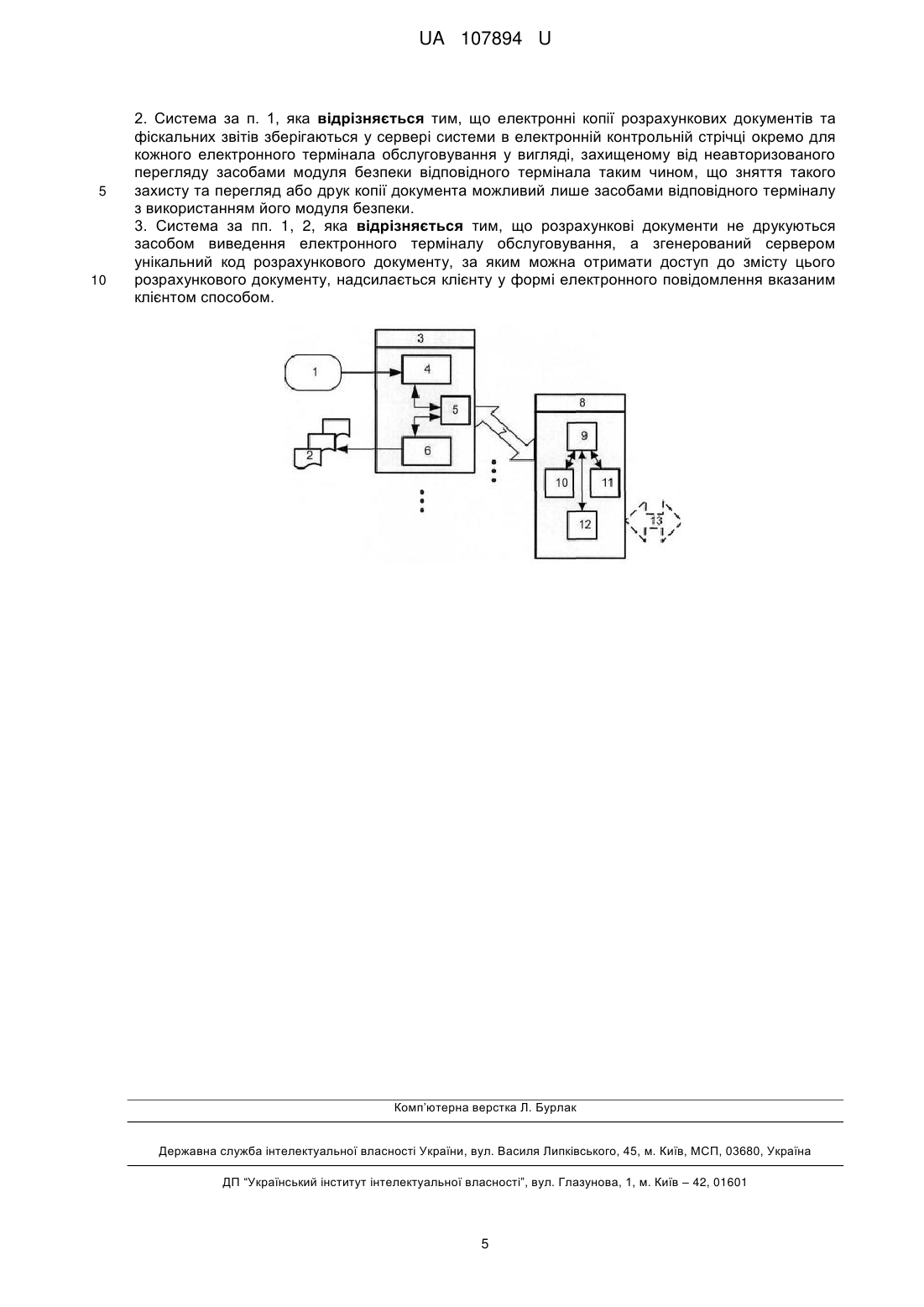

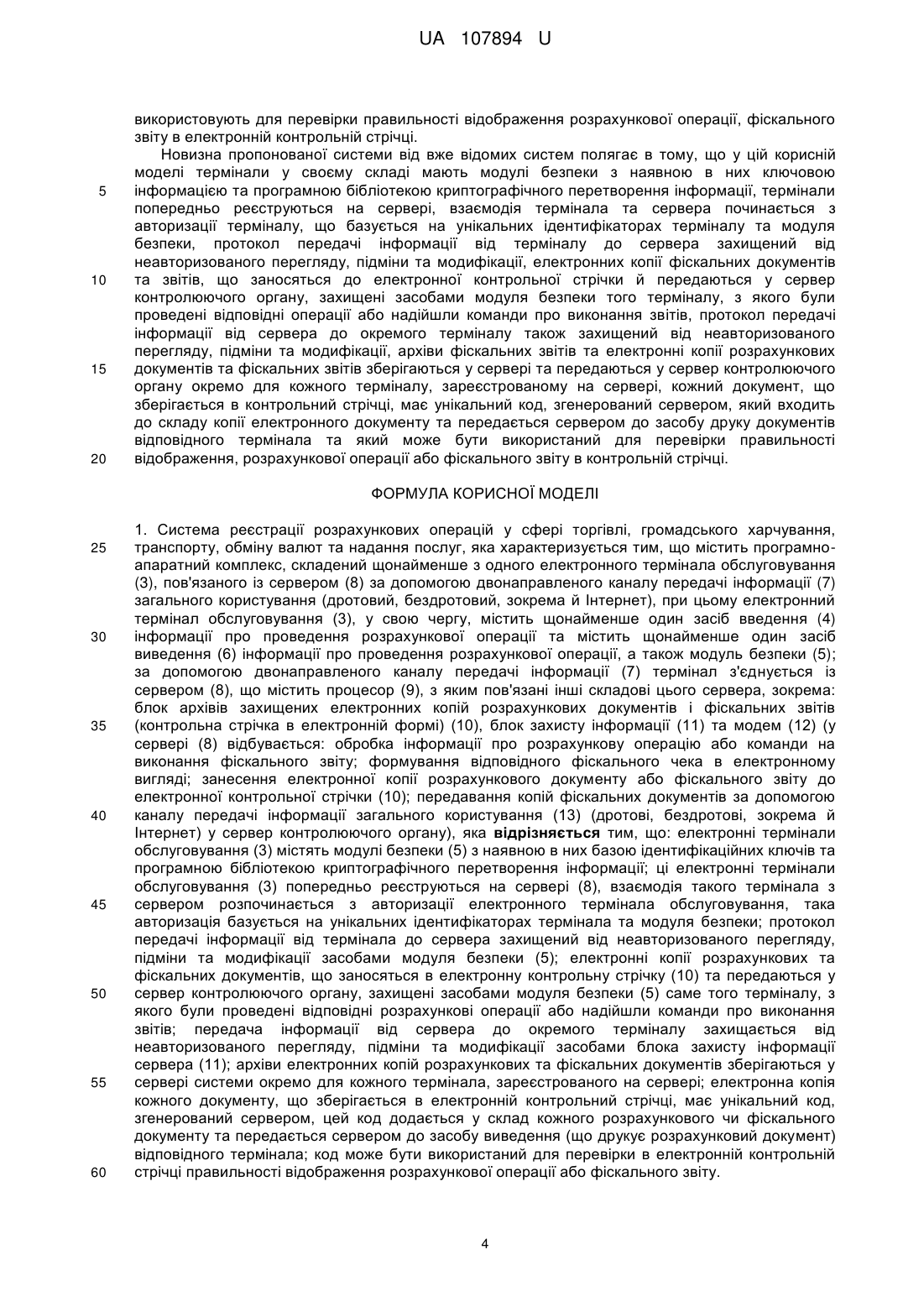

Реферат: Система реєстрації розрахункових операцій у сфері торгівлі, громадського харчування, транспорту, обміну валют та надання послуг, яка характеризується тим, що містить програмноапаратний комплекс, складений щонайменше з одного електронного термінала обслуговування (3), пов'язаного із сервером (8) за допомогою двонаправленого каналу передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет), при цьому електронний термінал обслуговування (3), у свою чергу, містить щонайменше один засіб введення (4) інформації про проведення розрахункової операції та містить щонайменше один засіб виведення (6) інформації про проведення розрахункової операції, а також модуль безпеки (5); за допомогою двонаправленого каналу передачі інформації (7) термінал з'єднується із сервером (8), що містить процесор (9), з яким пов'язані інші складові цього сервера, зокрема: блок архівів захищених електронних копій розрахункових документів і фіскальних звітів (контрольна стрічка в електронній формі) (10), блок захисту інформації (11) та модем (12) (у сервері (8) відбувається: обробка інформації про розрахункову операцію або команди на виконання фіскального звіту; причому електронні термінали обслуговування (3) містять модулі безпеки (5) з наявною в них базою ідентифікаційних ключів та програмною бібліотекою криптографічного перетворення інформації; ці електронні термінали обслуговування (3) попередньо реєструються на сервері (8), взаємодія такого термінала з сервером розпочинається з авторизації електронного термінала обслуговування, протокол передачі інформації від термінала до сервера захищений від неавторизованого перегляду, підміни та модифікації засобами модуля безпеки (5); електронні копії розрахункових та фіскальних документів, що заносяться в електронну контрольну стрічку (10) та передаються у сервер контролюючого органу, захищені засобами модуля безпеки (5) саме того терміналу, з якого були проведені відповідні розрахункові операції або надійшли команди про виконання звітів; передача інформації від сервера до окремого терміналу захищається від неавторизованого перегляду, підміни та модифікації засобами блока захисту інформації сервера (11). UA 107894 U (54) СИСТЕМА РЕЄСТРАЦІЇ РОЗРАХУНКОВИХ ОПЕРАЦІЙ У СФЕРІ ТОРГІВЛІ ТА НАДАННЯ ПОСЛУГ UA 107894 U UA 107894 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель - це програмно-апаратна система, що належить до галузі інформаційних технологій і обчислювальної техніки, а саме до системи (комплексів пристроїв) реєстрації розрахункових операцій, і може бути використана у сфері торгівлі, громадського харчування, транспорту, обміну валют та надання різноманітних послуг. З патенту України (UA 78802 U) відома система, де наведена програмно-апаратна система (комплекс), пов'язана каналами зв'язку з ресурсом продажу і з фіскальним сервером, містить крім сервера ще й архів підписаних інформаційних пакетів, що виконані з можливістю обміну даними з електронними терміналами обслуговування. При покупці товару або послуги до програмно-апаратного комплексу передають електронними засобами повідомлення про замовлення з оформлення та продажу замовлених товарів або послуг; оплату та відображення продажу замовлених товарів (послуг) здійснюють через відповідний електронний термінал обслуговування. Програмно-апаратний комплекс обробляє інформацію про замовлення і здійснює операції щодо передачі інформації до ресурсу з продажу, з введенням інформації щодо здійснення розрахунку за замовленням та інформації щодо фінансових операцій з товарами або послугами. Кожне повідомлення, оброблене через такий програмно-апаратний комплекс, містить інформацію у вигляді інформаційного пакета і при оплаті замовлених товарів або послуг до нього додають унікальний номер. Кожне повідомлення, інформаційний пакет якого містить унікальний номер, проходить через фіскальний сервер, де сформований електронний документ на товари (послуги) підписується електронним підписом і формується чек для клієнта. Дані з індивідуальних інформаційних пакетів обробляються і на їх основі формуються фіскальні звіти. Недоліком цієї системи є недостатня достовірність реєстрації розрахункових операцій продажу товарів та/або послуг, проведених на певній території (територіях), де встановлені електронні термінали обслуговування, складність і тривалість процесу перевірки достовірності реєстрації розрахункових операцій через необхідність застосування паперових копій фіскальних чеків, що отримуються на кожному з використаних електронних терміналів. Крім того, окремі паперові копії фіскальних чеків можуть бути зіпсовані частково чи повністю. Це знижує надійність реєстрації розрахункових операцій. З патенту України (UA 96138 U) відома система, де наведена програмно-апаратна система (комплекс), що включає електронний термінал для обслуговування введення інформації про проведення операції продажу товарів та/або послуг, зв'язаний за допомогою каналу передачі інформації з програмно-апаратним комплексом, обробку інформації, формування електронних документів та друк розрахункового документа, в тому числі фіскального чека, в якому використовують електронні термінали обслуговування, кожний з яких містить засіб вводу інформації та засіб друку розрахункових документів, і кожний з яких зв'язаний із програмноапаратним комплексом (що зв'язаний каналом передачі інформації з сервером контролюючого органа), при цьому за допомогою засобу вводу інформації відповідного електронного термінала обслуговування вводять інформацію про проведення операції продажу вибраних товарів і/або послуг і передають її за допомогою каналу передачі інформації до фіскального сервера, і вводять інформацію про підтвердження здійснення розрахунку, яку передають каналом передачі інформації до фіскального сервера, де здійснюють: - обробку інформації щодо кожної операції продажу, від кожного термінала обслуговування, і моментальну відправку результатів обробки до відповідного термінала обслуговування; обробку інформації про підтвердження здійснення кожного розрахунку (з наступним формуванням відповідного електронного фіскального чека), моментальну відправку його до засобу друку розрахункових документів відповідного термінала обслуговування, формування копій кожного фіскального чека з наступним введенням до кожної копії сформованого електронного фіскального чека елемента захисту та збереження захищених електронних копій кожного фіскального чека в блоці архівів фіскальних звітних чеків та захищених електронних копій фіскальних чеків; - формування пакетів фіскальних звітних чеків за всіма здійсненими операціями продажу за певний період та зберігання їх в блоці архівів; - передачу сформованих та захищених пакетів електронних копій чеків до сервера контролюючого органа. Формування пакетів фіскальних звітних чеків і їх відправку здійснюють періодично. Недоліком цієї системи є обмежена надійність системи, спричинена відсутністю криптографічного захисту інформації, що передається, а це не убезпечує таку систему від стороннього доступу до інформації і несанкціонованих дій (зокрема, навмисних дій зі створення та передавання інформації про неіснуючу розрахункову операцію). Внаслідок вказаного недоліку виявляється ще один недолік такої системи - обмежена можливість її використання для реєстрації розрахункових операцій, наприклад лише одного суб'єкта господарювання. 1 UA 107894 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної поставлено задачу в системі реєстрації розрахункових операцій у сфері торгівлі та надання послуг шляхом розробки досконалої системи забезпечити надійний захист системи від стороннього втручання, забезпечувати цілісність й конфіденційність інформації. Поставлена задача вирішена у системі реєстрації розрахункових операцій у сфері торгівлі та надання послуг, містить програмно-апаратний комплекс, складений щонайменше з одного електронного термінала обслуговування (3), пов'язаного із сервером (8) за допомогою двонаправленого каналу передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет), при цьому електронний термінал обслуговування (3), у свою чергу, містить щонайменше один засіб введення (4) інформації про проведення розрахункової операції та містить щонайменше один засіб виведення (6) інформації про проведення розрахункової операції, а також модуль безпеки (5); за допомогою двонаправленого каналу передачі інформації загального користування (дротовий, бездротовий, зокрема й Інтернет) (7) термінал з'єднується із сервером (8), що містить процесор (9), з яким пов'язані інформаційними зв'язками й інші складові цього сервера, зокрема: блок архівів захищених електронних копій розрахункових документів і фіскальних звітів (контрольна стрічка в електронній формі) (10), блок захисту інформації (11) та модем (12) (у сервері (8) відбувається: обробка інформації про розрахункову операцію або команд на виконання фіскального звіту; формування відповідного фіскального чека велектронному вигляді; занесення електронної копії розрахункового документу або фіскального звіту до електронної контрольної стрічки (10); передавання копій фіскальних документів, за допомогою каналу передачі інформації загального користування (13) (дротові, бездротові, зокрема й Інтернет) у сервер контролюючого органу), яка відрізняється тим, що: електронні термінали обслуговування (3) містять модулі безпеки (5) з наявною в них базою ідентифікаційних ключів та програмною бібліотекою криптографічного перетворення інформації; ці електронні термінали обслуговування (3) попередньо реєструються на сервері (8), взаємодія такого термінала з сервером розпочинається з авторизації електронного термінала обслуговування, така авторизація базується на унікальних ідентифікаторах термінала та модуля безпеки; протокол передачі інформації від термінала до сервера захищений від неавторизованого перегляду, підміни та модифікації; електронні копії розрахункових та фіскальних документів, що заносяться в електронну контрольну стрічку (10) та передаються у сервер контролюючого органу, захищені засобами модуля безпеки (5) саме того терміналу, з якого були проведені відповідні розрахункові операції або надійшли команди про виконання звітів; передача інформації від сервера до окремого терміналу захищається від неавторизованого перегляду, підміни та модифікації засобами блока захисту інформації сервера; архіви електронних копій розрахункових та фіскальних документів зберігаються у сервері системи у захищеному вигляді, їх копії передаються у сервер контролюючого органу окремо для кожного термінала, зареєстрованого на сервері, електронна копія кожного документу, що зберігається в електронній контрольний стрічці, має унікальний код, згенерований сервером, цей код додається у склад кожного розрахункового чи фіскального документу та передається сервером до засобу виведення (що друкує розрахунковий документ) відповідного термінала; код може бути використаний для перевірки в електронній контрольній стрічці правильності відображення розрахункової операції або фіскального звіту. Перевагами даної корисної моделі є можливість не лише контролювати рух товарів, виконувати фіскалізацію розрахункових операцій (формування, зберігання й передавання електронних копій фіскальних документів, зокрема електронних копій чеків до контролюючого органу, друкування фіскальних чеків), а, і це - головне, гарантувати надійний захист системи від стороннього втручання, забезпечувати цілісність й конфіденційність інформації, що формується, передається й зберігається з використанням пропонованої нами корисної моделі. Це забезпечується використанням у системі комплексу апаратно-програмних засобів, зокрема: застосуванням у системі авторизації електронного термінала обслуговування, базованої на унікальних ідентифікаторах кожного електронного термінала обслуговування та модуля безпеки; застосуванням у системі протоколу передачі інформації між кожним таким електронним терміналом обслуговування та сервером, захищеного за допомогою модуля безпеки електронного термінала обслуговування та блока захисту інформації сервера; зберіганням електронних копій розрахункових фіскальних документів у електронній контрольній стрічці у вигляді, захищеному від неавторизованого перегляду, підміни та модифікації; передавання у сервер контролюючого органу через канали передачі інформації загального користування (дротові, бездротові, зокрема й Інтернет) фіскальної інформації у вигляді, захищеному від несанкціонованого доступу засобами модуля безпеки саме того електронного 2 UA 107894 U 5 10 15 20 25 30 35 40 45 50 55 60 терміналу обслуговування, з якого й були проведені відповідні дії з реєстрації розрахункових операції або надійшли команди про виконання звітів. Зазначені рішення, застосовані у системі, дають змогу використовувати цю систему для реєстрації розрахункових операцій, не лише одного суб'єкта господарювання, а й для масового обслуговування різних суб'єктів господарювання, незалежно від наявної у них кількості електронних терміналів обслуговування та галузевої приналежності чи корпоративної підпорядкованості самих суб'єктів господарювання. Пропонована система реєстрації розрахункових операцій наведена на кресл. Система реєстрації розрахункових операцій у сфері торгівлі та надання послуг містить програмно-апаратний комплекс, складений щонайменше з одного електронного терміналу обслуговування (3), пов'язаного із сервером (8) за допомогою двонаправленого каналу передавання інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет). Сервер (8) виконаний з можливістю: обробки інформації про розрахункову операцію та обробки команд на виконання фіскального звіту; формування відповідного електронного фіскального чеку; занесення електронних розрахункових документів та фіскальних звітів до електронної контрольної стрічки; передавання розрахункових документів та фіскальних звітних чеків сервером, через канали передачі інформації, до сервера контролюючого органу. Електронний термінал обслуговування (3) в свою чергу містить щонайменше один засіб для введення інформації (4) про проведення розрахункової операції та містить щонайменше один засіб виведення інформації (6) про проведення розрахункової операції, а також містить модуль безпеки (5) виконаний з можливістю зберігати базу ідентифікаційних ключів та програмну бібліотеку криптографічного перетворення інформації. Двонаправлений канал передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет) з'єднує електронний термінал обслуговування (3) із сервером (8), що містить процесор (9), з яким пов'язані інформаційними зв'язками й інші складові цього сервера, зокрема: блок архівів захищених електронних копій розрахункових документів і фіскальних звітів (контрольна стрічка в електронній формі) (10), блок захисту інформації (11) та модем (12). Сервер (8) через двонаправлений канал передачі інформації (13) загального користування (дротовий, бездротовий, зокрема й Інтернет) з'єднується з сервером контролюючого органа (14). Сервер (8) через двонаправлений канал передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет) з'єднується з електронним терміналом обслуговування для передачі копій розрахункових документів, що друкуються за допомогою засобів виведення (6) електронного термінала обслуговування (3). Система реєстрації розрахункових операцій у сфері торгівлі та надання послуг працює таким чином. Спочатку кожний електронний термінал обслуговування (3) реєструється на сервері (8). За допомогою оператора (1 (електронного термінала (терміналів) обслуговування (3) здійснюється реєстрація покупки товару (послуги) через засіб введення інформації (4), відповідного електронного термінала обслуговування (3), захищену за допомогою модуля безпеки (5) інформацію про проведення відповідної операції передають за допомогою каналу передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет), до сервера (8), в якому за допомогою процесора (9) відбувається формування фіскальних документів, копії яких, захищені засобами блока захисту інформації (11) передаються через модем (12) за допомогою каналу передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет), до електронного термінала обслуговування (3), де відбувається друкування розрахункових документів (2) засобами виведення (6), та зберігаються у сервері (8) в електронній контрольній стрічці (10) у вигляді, захищеному від неавторизованого перегляду, підміни та модифікації. З сервера (8) копії фіскальних документів передаються через модем (12) у сервер контролюючого органу (14) через канали передачі інформації загального користування (13) (дротові, бездротові, зокрема й Інтернет) фіскальну інформацію у вигляді, захищеному від несанкціонованого доступу засобами блоку захисту інформації (11) засобами модуля безпеки (5) саме того електронного терміналу обслуговування (3), з якого й були проведені відповідні дії з реєстрації розрахункових операції або надійшли команди про виконання звітів. Розрахункові документи додатково візуалізуються й друкуються, за допомогою відповідних засобів (6), у електронних терміналах обслуговування (3). Копії кожного документу, який зберігається в електронній контрольній стрічці, надається унікальний код, згенерований сервером (8). Цей код додається до копії електронного документа й передається сервером, до засобу друку документів відповідного електронного термінала обслуговування (3). Його 3 UA 107894 U 5 10 15 20 використовують для перевірки правильності відображення розрахункової операції, фіскального звіту в електронній контрольній стрічці. Новизна пропонованої системи від вже відомих систем полягає в тому, що у цій корисній моделі термінали у своєму складі мають модулі безпеки з наявною в них ключовою інформацією та програмною бібліотекою криптографічного перетворення інформації, термінали попередньо реєструються на сервері, взаємодія термінала та сервера починається з авторизації терміналу, що базується на унікальних ідентифікаторах терміналу та модуля безпеки, протокол передачі інформації від терміналу до сервера захищений від неавторизованого перегляду, підміни та модифікації, електронних копії фіскальних документів та звітів, що заносяться до електронної контрольної стрічки й передаються у сервер контролюючого органу, захищені засобами модуля безпеки того терміналу, з якого були проведені відповідні операції або надійшли команди про виконання звітів, протокол передачі інформації від сервера до окремого терміналу також захищений від неавторизованого перегляду, підміни та модифікації, архіви фіскальних звітів та електронні копії розрахункових документів та фіскальних звітів зберігаються у сервері та передаються у сервер контролюючого органу окремо для кожного терміналу, зареєстрованому на сервері, кожний документ, що зберігається в контрольний стрічці, має унікальний код, згенерований сервером, який входить до складу копії електронного документу та передається сервером до засобу друку документів відповідного термінала та який може бути використаний для перевірки правильності відображення, розрахункової операції або фіскального звіту в контрольній стрічці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 60 1. Система реєстрації розрахункових операцій у сфері торгівлі, громадського харчування, транспорту, обміну валют та надання послуг, яка характеризується тим, що містить програмноапаратний комплекс, складений щонайменше з одного електронного термінала обслуговування (3), пов'язаного із сервером (8) за допомогою двонаправленого каналу передачі інформації (7) загального користування (дротовий, бездротовий, зокрема й Інтернет), при цьому електронний термінал обслуговування (3), у свою чергу, містить щонайменше один засіб введення (4) інформації про проведення розрахункової операції та містить щонайменше один засіб виведення (6) інформації про проведення розрахункової операції, а також модуль безпеки (5); за допомогою двонаправленого каналу передачі інформації (7) термінал з'єднується із сервером (8), що містить процесор (9), з яким пов'язані інші складові цього сервера, зокрема: блок архівів захищених електронних копій розрахункових документів і фіскальних звітів (контрольна стрічка в електронній формі) (10), блок захисту інформації (11) та модем (12) (у сервері (8) відбувається: обробка інформації про розрахункову операцію або команди на виконання фіскального звіту; формування відповідного фіскального чека в електронному вигляді; занесення електронної копії розрахункового документу або фіскального звіту до електронної контрольної стрічки (10); передавання копій фіскальних документів за допомогою каналу передачі інформації загального користування (13) (дротові, бездротові, зокрема й Інтернет) у сервер контролюючого органу), яка відрізняється тим, що: електронні термінали обслуговування (3) містять модулі безпеки (5) з наявною в них базою ідентифікаційних ключів та програмною бібліотекою криптографічного перетворення інформації; ці електронні термінали обслуговування (3) попередньо реєструються на сервері (8), взаємодія такого термінала з сервером розпочинається з авторизації електронного термінала обслуговування, така авторизація базується на унікальних ідентифікаторах термінала та модуля безпеки; протокол передачі інформації від термінала до сервера захищений від неавторизованого перегляду, підміни та модифікації засобами модуля безпеки (5); електронні копії розрахункових та фіскальних документів, що заносяться в електронну контрольну стрічку (10) та передаються у сервер контролюючого органу, захищені засобами модуля безпеки (5) саме того терміналу, з якого були проведені відповідні розрахункові операції або надійшли команди про виконання звітів; передача інформації від сервера до окремого терміналу захищається від неавторизованого перегляду, підміни та модифікації засобами блока захисту інформації сервера (11); архіви електронних копій розрахункових та фіскальних документів зберігаються у сервері системи окремо для кожного термінала, зареєстрованого на сервері; електронна копія кожного документу, що зберігається в електронній контрольний стрічці, має унікальний код, згенерований сервером, цей код додається у склад кожного розрахункового чи фіскального документу та передається сервером до засобу виведення (що друкує розрахунковий документ) відповідного термінала; код може бути використаний для перевірки в електронній контрольній стрічці правильності відображення розрахункової операції або фіскального звіту. 4 UA 107894 U 5 10 2. Система за п. 1, яка відрізняється тим, що електронні копії розрахункових документів та фіскальних звітів зберігаються у сервері системи в електронній контрольній стрічці окремо для кожного електронного термінала обслуговування у вигляді, захищеному від неавторизованого перегляду засобами модуля безпеки відповідного термінала таким чином, що зняття такого захисту та перегляд або друк копії документа можливий лише засобами відповідного терміналу з використанням його модуля безпеки. 3. Система за пп. 1, 2, яка відрізняється тим, що розрахункові документи не друкуються засобом виведення електронного терміналу обслуговування, а згенерований сервером унікальний код розрахункового документу, за яким можна отримати доступ до змісту цього розрахункового документу, надсилається клієнту у формі електронного повідомлення вказаним клієнтом способом. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
