Розвантажувальна решітка барабанного млина

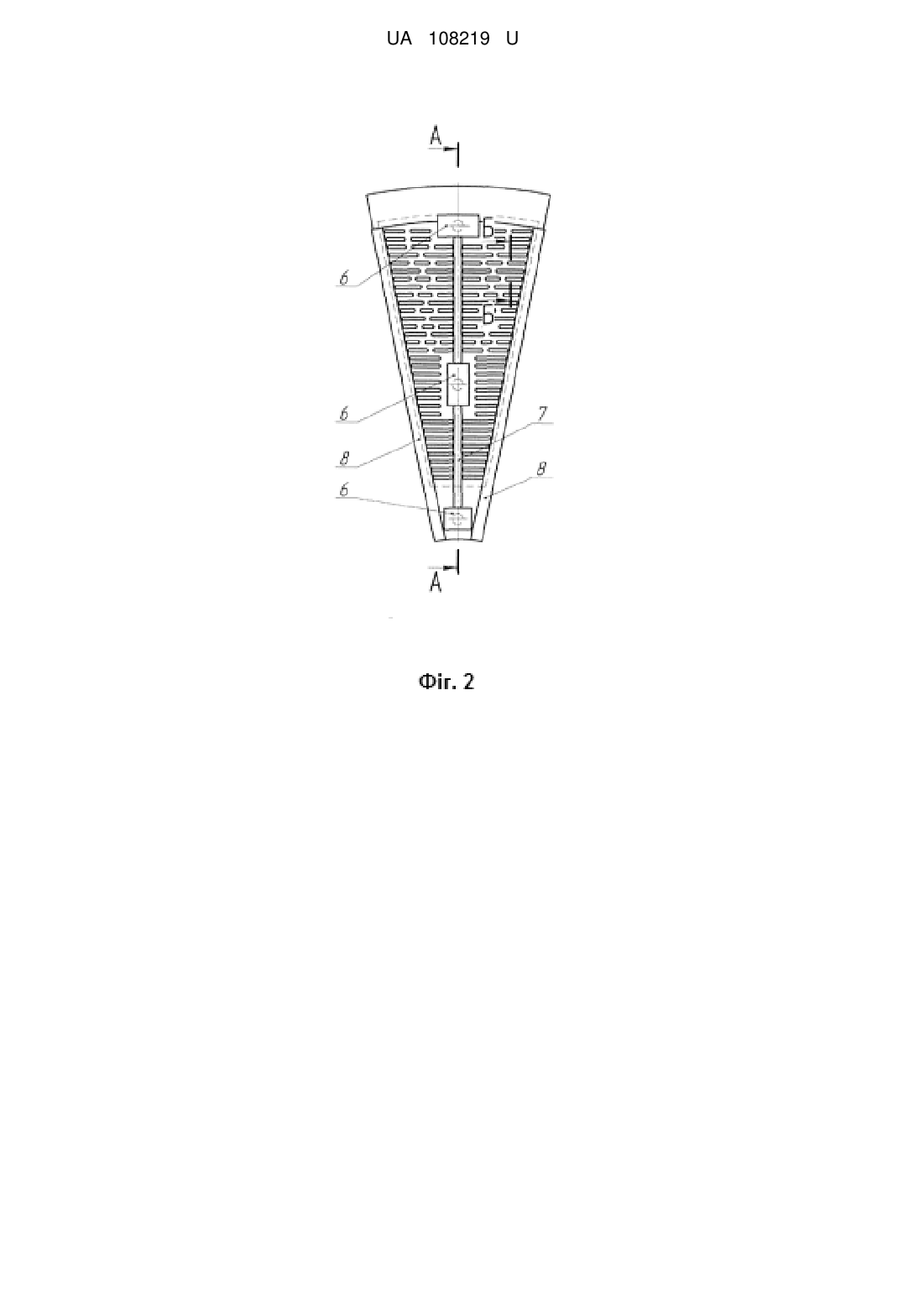

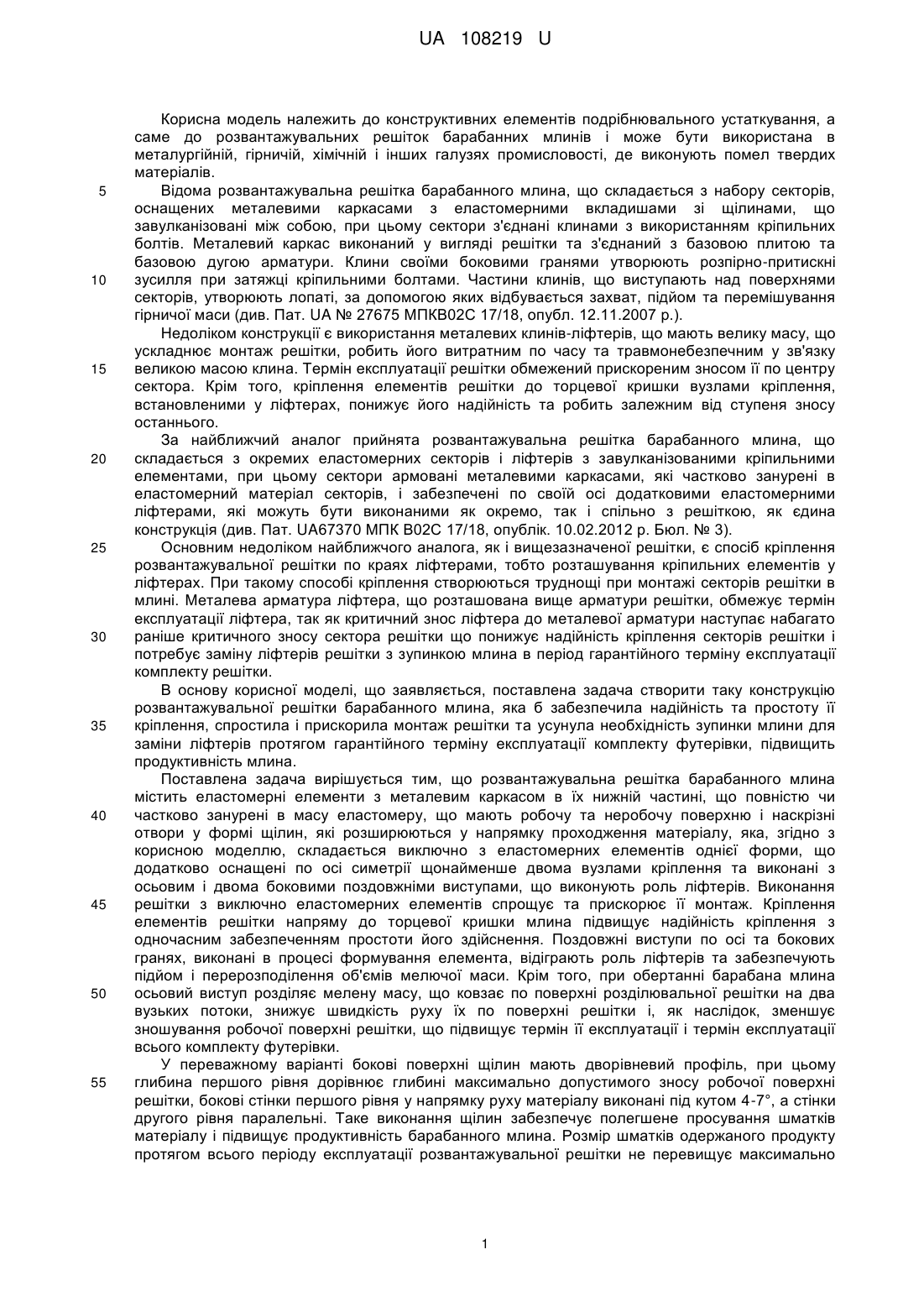

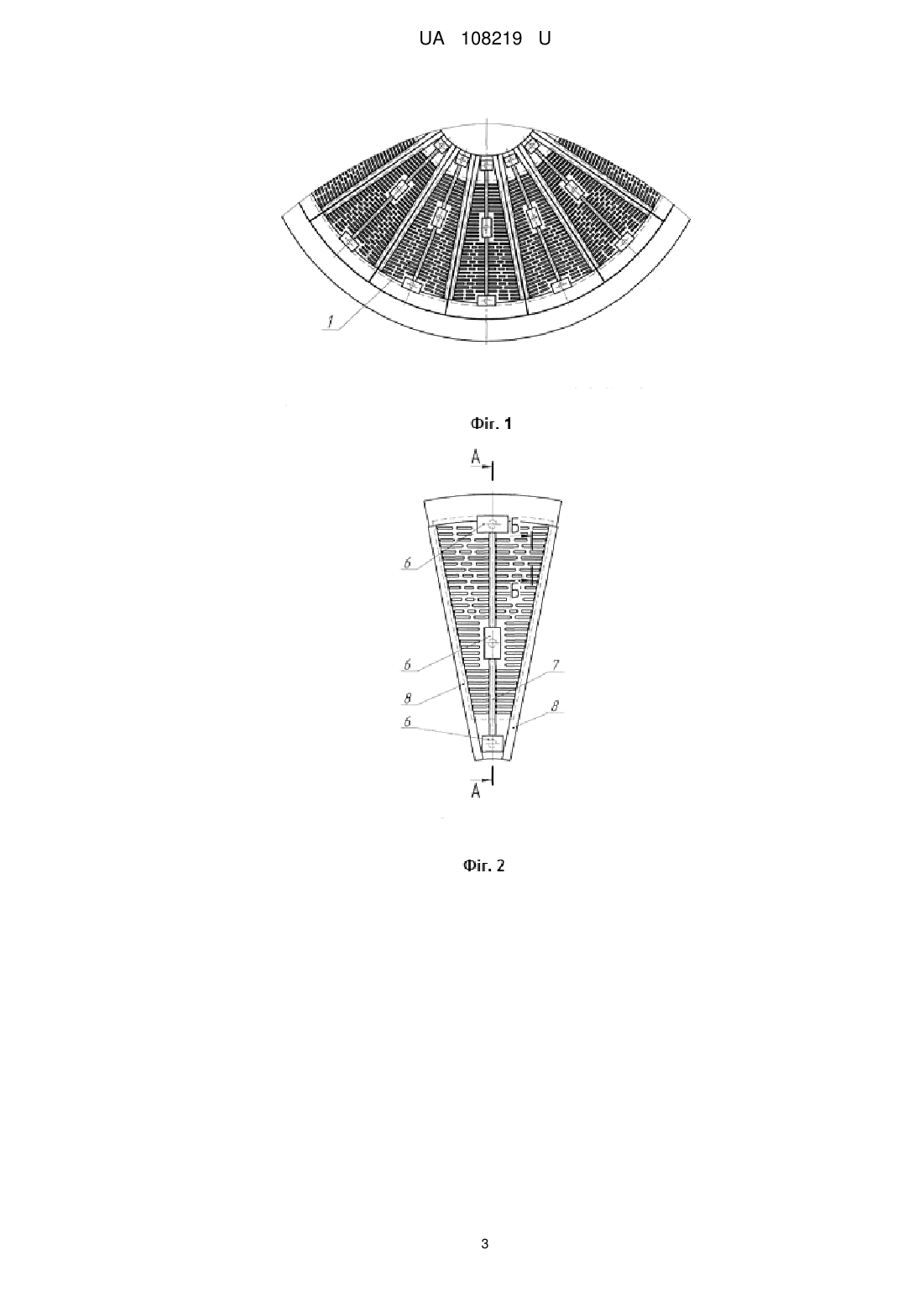

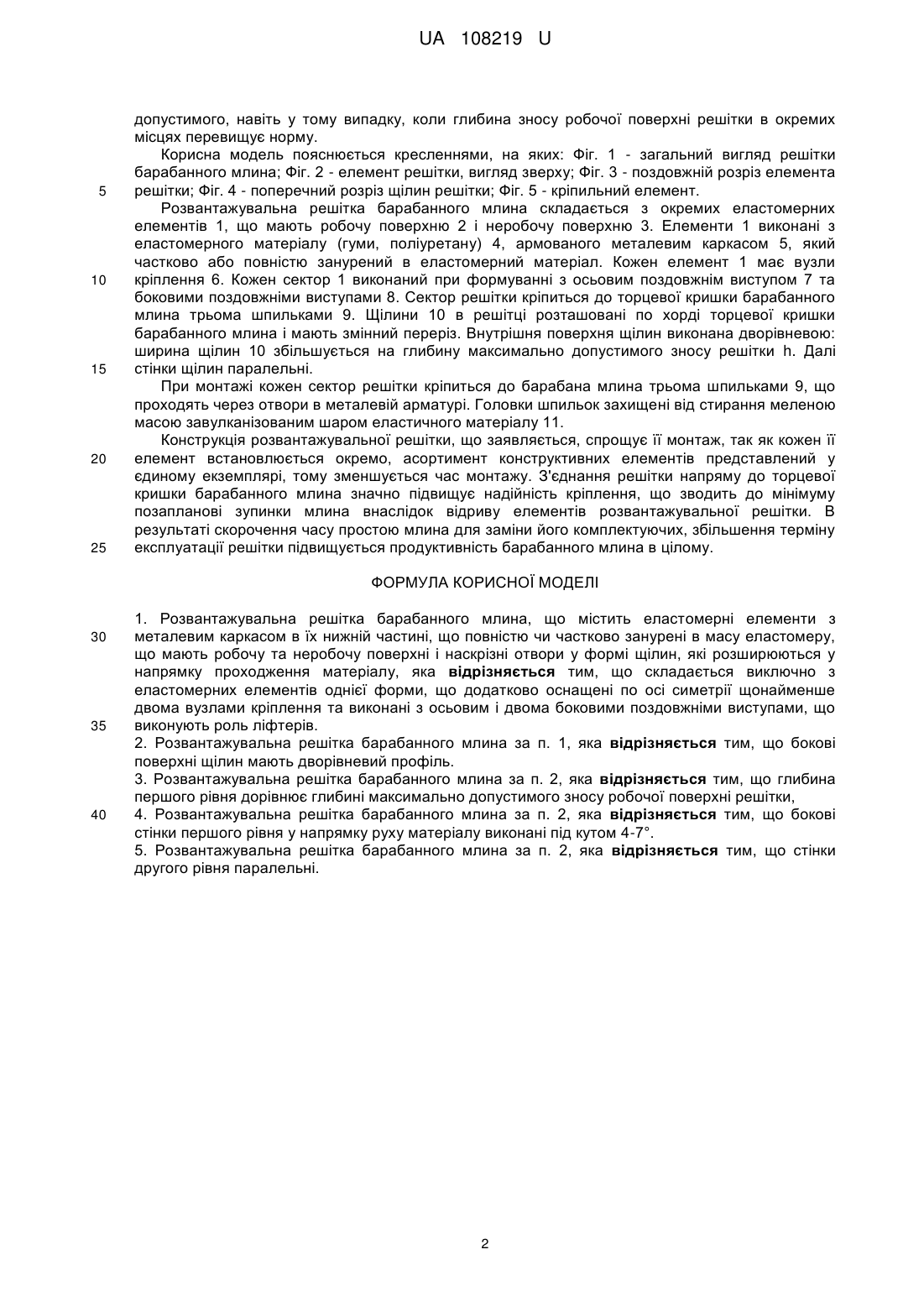

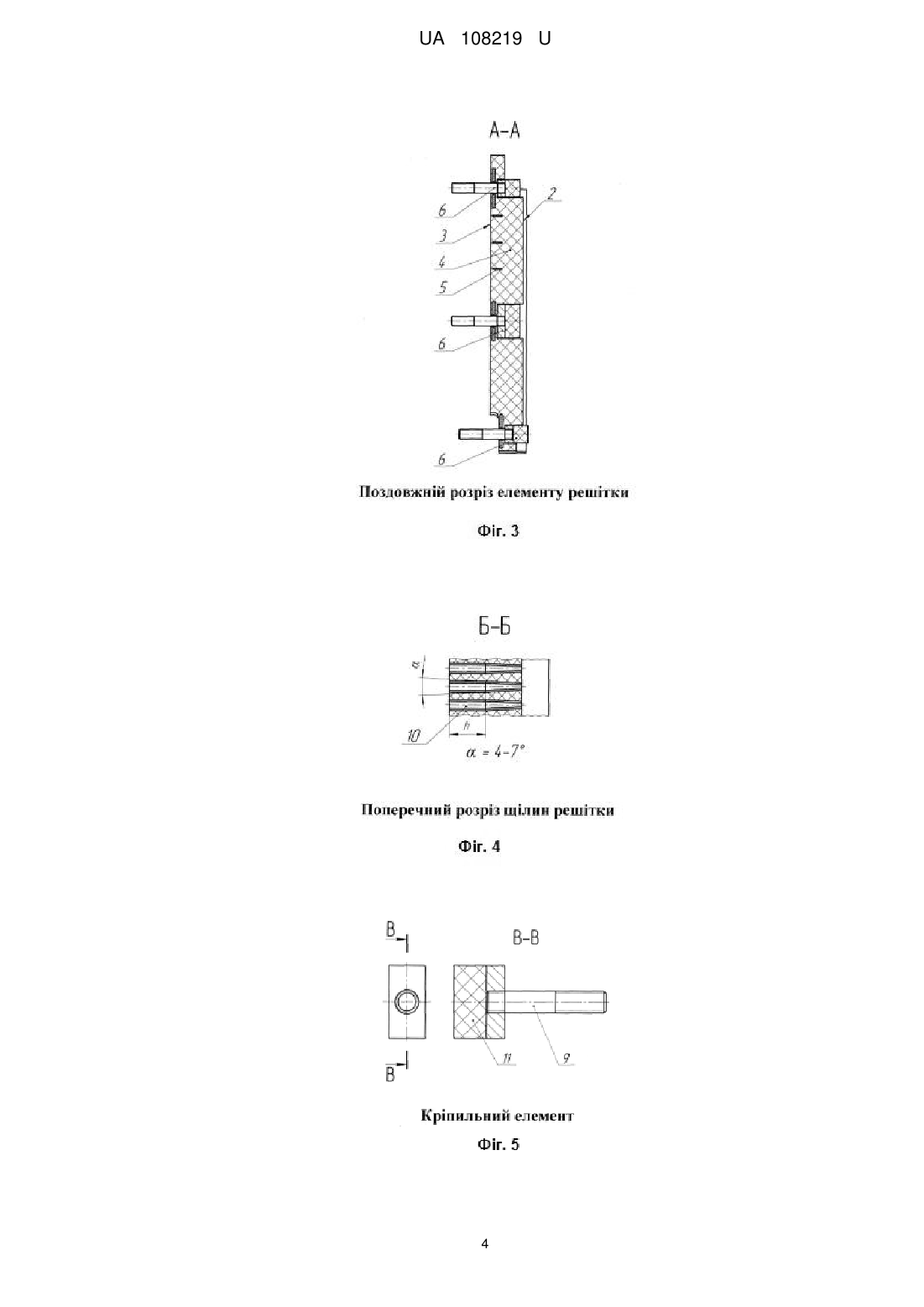

Реферат: Розвантажувальна решітка барабанного млина, що містить еластомерні елементи з металевим каркасом в їх нижній частині, що повністю чи частково занурені в масу еластомеру, що мають робочу та неробочу поверхню і наскрізні отвори у формі щілин, які розширюються у напрямку проходження матеріалу. Складається виключно з еластомерних елементів однієї форми, що додатково оснащені по осі симетрії щонайменше двома вузлами кріплення та виконані з осьовим і двома боковими поздовжніми виступами, що виконують роль ліфтерів. UA 108219 U (12) UA 108219 U UA 108219 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструктивних елементів подрібнювального устаткування, а саме до розвантажувальних решіток барабанних млинів і може бути використана в металургійній, гірничій, хімічній і інших галузях промисловості, де виконують помел твердих матеріалів. Відома розвантажувальна решітка барабанного млина, що складається з набору секторів, оснащених металевими каркасами з еластомерними вкладишами зі щілинами, що завулканізовані між собою, при цьому сектори з'єднані клинами з використанням кріпильних болтів. Металевий каркас виконаний у вигляді решітки та з'єднаний з базовою плитою та базовою дугою арматури. Клини своїми боковими гранями утворюють розпірно-притискні зусилля при затяжці кріпильними болтами. Частини клинів, що виступають над поверхнями секторів, утворюють лопаті, за допомогою яких відбувається захват, підйом та перемішування гірничої маси (див. Пат. UA № 27675 МПКВ02С 17/18, опубл. 12.11.2007 р.). Недоліком конструкції є використання металевих клинів-ліфтерів, що мають велику масу, що ускладнює монтаж решітки, робить його витратним по часу та травмонебезпечним у зв'язку великою масою клина. Термін експлуатації решітки обмежений прискореним зносом її по центру сектора. Крім того, кріплення елементів решітки до торцевої кришки вузлами кріплення, встановленими у ліфтерах, понижує його надійність та робить залежним від ступеня зносу останнього. За найближчий аналог прийнята розвантажувальна решітка барабанного млина, що складається з окремих еластомерних секторів і ліфтерів з завулканізованими кріпильними елементами, при цьому сектори армовані металевими каркасами, які частково занурені в еластомерний матеріал секторів, і забезпечені по своїй осі додатковими еластомерними ліфтерами, які можуть бути виконаними як окремо, так і спільно з решіткою, як єдина конструкція (див. Пат. UA67370 МПК В02С 17/18, опублік. 10.02.2012 р. Бюл. № 3). Основним недоліком найближчого аналога, як і вищезазначеної решітки, є спосіб кріплення розвантажувальної решітки по краях ліфтерами, тобто розташування кріпильних елементів у ліфтерах. При такому способі кріплення створюються труднощі при монтажі секторів решітки в млині. Металева арматура ліфтера, що розташована вище арматури решітки, обмежує термін експлуатації ліфтера, так як критичний знос ліфтера до металевої арматури наступає набагато раніше критичного зносу сектора решітки що понижує надійність кріплення секторів решітки і потребує заміну ліфтерів решітки з зупинкою млина в період гарантійного терміну експлуатації комплекту решітки. В основу корисної моделі, що заявляється, поставлена задача створити таку конструкцію розвантажувальної решітки барабанного млина, яка б забезпечила надійність та простоту її кріплення, спростила і прискорила монтаж решітки та усунула необхідність зупинки млини для заміни ліфтерів протягом гарантійного терміну експлуатації комплекту футерівки, підвищить продуктивність млина. Поставлена задача вирішується тим, що розвантажувальна решітка барабанного млина містить еластомерні елементи з металевим каркасом в їх нижній частині, що повністю чи частково занурені в масу еластомеру, що мають робочу та неробочу поверхню і наскрізні отвори у формі щілин, які розширюються у напрямку проходження матеріалу, яка, згідно з корисною моделлю, складається виключно з еластомерних елементів однієї форми, що додатково оснащені по осі симетрії щонайменше двома вузлами кріплення та виконані з осьовим і двома боковими поздовжніми виступами, що виконують роль ліфтерів. Виконання решітки з виключно еластомерних елементів спрощує та прискорює її монтаж. Кріплення елементів решітки напряму до торцевої кришки млина підвищує надійність кріплення з одночасним забезпеченням простоти його здійснення. Поздовжні виступи по осі та бокових гранях, виконані в процесі формування елемента, відіграють роль ліфтерів та забезпечують підйом і перерозподілення об'ємів мелючої маси. Крім того, при обертанні барабана млина осьовий виступ розділяє мелену масу, що ковзає по поверхні розділювальної решітки на два вузьких потоки, знижує швидкість руху їх по поверхні решітки і, як наслідок, зменшує зношування робочої поверхні решітки, що підвищує термін її експлуатації і термін експлуатації всього комплекту футерівки. У переважному варіанті бокові поверхні щілин мають дворівневий профіль, при цьому глибина першого рівня дорівнює глибині максимально допустимого зносу робочої поверхні решітки, бокові стінки першого рівня у напрямку руху матеріалу виконані під кутом 4-7°, а стінки другого рівня паралельні. Таке виконання щілин забезпечує полегшене просування шматків матеріалу і підвищує продуктивність барабанного млина. Розмір шматків одержаного продукту протягом всього періоду експлуатації розвантажувальної решітки не перевищує максимально 1 UA 108219 U 5 10 15 20 25 допустимого, навіть у тому випадку, коли глибина зносу робочої поверхні решітки в окремих місцях перевищує норму. Корисна модель пояснюється кресленнями, на яких: Фіг. 1 - загальний вигляд решітки барабанного млина; Фіг. 2 - елемент решітки, вигляд зверху; Фіг. 3 - поздовжній розріз елемента решітки; Фіг. 4 - поперечний розріз щілин решітки; Фіг. 5 - кріпильний елемент. Розвантажувальна решітка барабанного млина складається з окремих еластомерних елементів 1, що мають робочу поверхню 2 і неробочу поверхню 3. Елементи 1 виконані з еластомерного матеріалу (гуми, поліуретану) 4, армованого металевим каркасом 5, який частково або повністю занурений в еластомерний матеріал. Кожен елемент 1 має вузли кріплення 6. Кожен сектор 1 виконаний при формуванні з осьовим поздовжнім виступом 7 та боковими поздовжніми виступами 8. Сектор решітки кріпиться до торцевої кришки барабанного млина трьома шпильками 9. Щілини 10 в решітці розташовані по хорді торцевої кришки барабанного млина і мають змінний переріз. Внутрішня поверхня щілин виконана дворівневою: ширина щілин 10 збільшується на глибину максимально допустимого зносу решітки h. Далі стінки щілин паралельні. При монтажі кожен сектор решітки кріпиться до барабана млина трьома шпильками 9, що проходять через отвори в металевій арматурі. Головки шпильок захищені від стирання меленою масою завулканізованим шаром еластичного матеріалу 11. Конструкція розвантажувальної решітки, що заявляється, спрощує її монтаж, так як кожен її елемент встановлюється окремо, асортимент конструктивних елементів представлений у єдиному екземплярі, тому зменшується час монтажу. З'єднання решітки напряму до торцевої кришки барабанного млина значно підвищує надійність кріплення, що зводить до мінімуму позапланові зупинки млина внаслідок відриву елементів розвантажувальної решітки. В результаті скорочення часу простою млина для заміни його комплектуючих, збільшення терміну експлуатації решітки підвищується продуктивність барабанного млина в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Розвантажувальна решітка барабанного млина, що містить еластомерні елементи з металевим каркасом в їх нижній частині, що повністю чи частково занурені в масу еластомеру, що мають робочу та неробочу поверхні і наскрізні отвори у формі щілин, які розширюються у напрямку проходження матеріалу, яка відрізняється тим, що складається виключно з еластомерних елементів однієї форми, що додатково оснащені по осі симетрії щонайменше двома вузлами кріплення та виконані з осьовим і двома боковими поздовжніми виступами, що виконують роль ліфтерів. 2. Розвантажувальна решітка барабанного млина за п. 1, яка відрізняється тим, що бокові поверхні щілин мають дворівневий профіль. 3. Розвантажувальна решітка барабанного млина за п. 2, яка відрізняється тим, що глибина першого рівня дорівнює глибині максимально допустимого зносу робочої поверхні решітки, 4. Розвантажувальна решітка барабанного млина за п. 2, яка відрізняється тим, що бокові стінки першого рівня у напрямку руху матеріалу виконані під кутом 4-7°. 5. Розвантажувальна решітка барабанного млина за п. 2, яка відрізняється тим, що стінки другого рівня паралельні. 2 UA 108219 U 3 UA 108219 U 4 UA 108219 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
