Розвантажувальна решітка барабанного млина

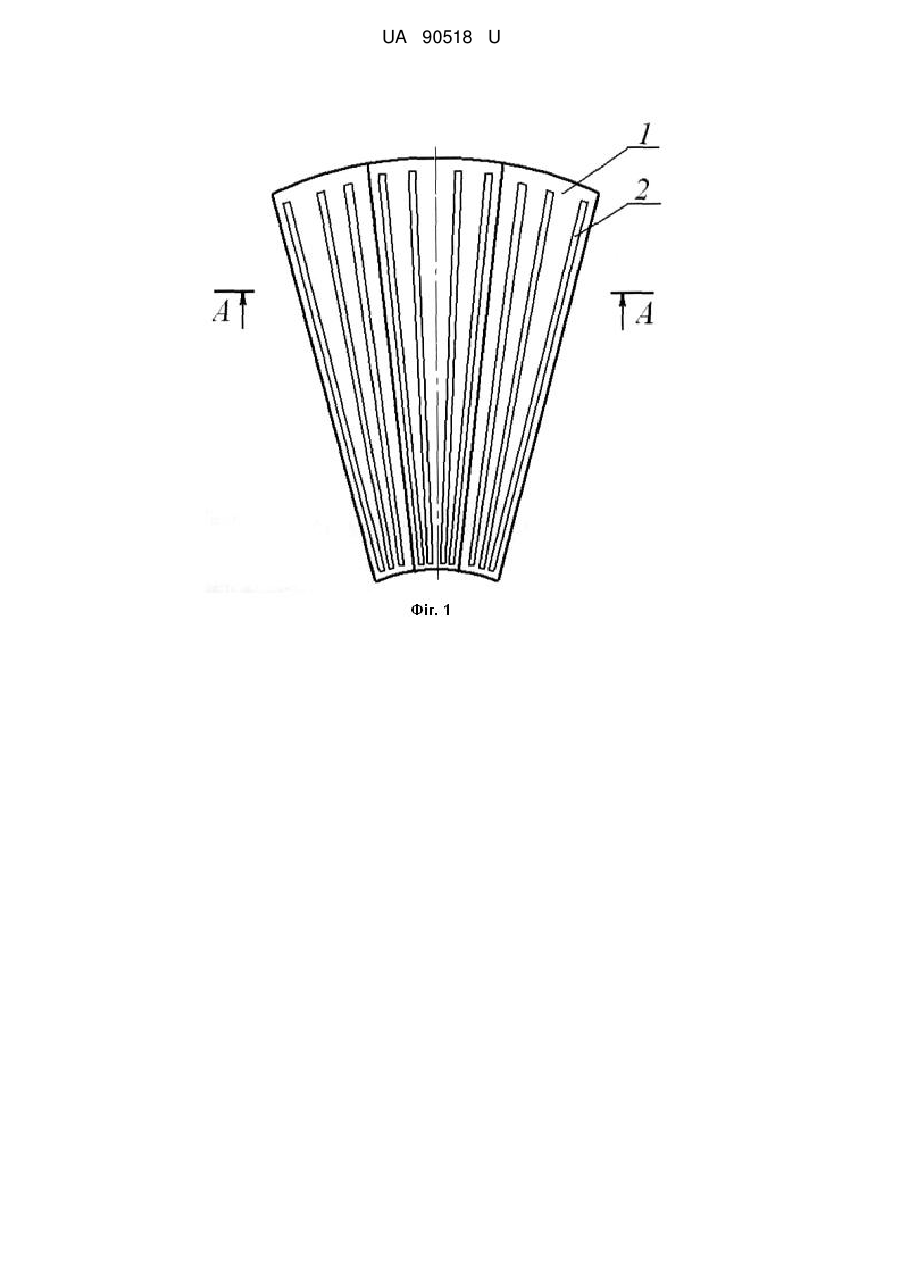

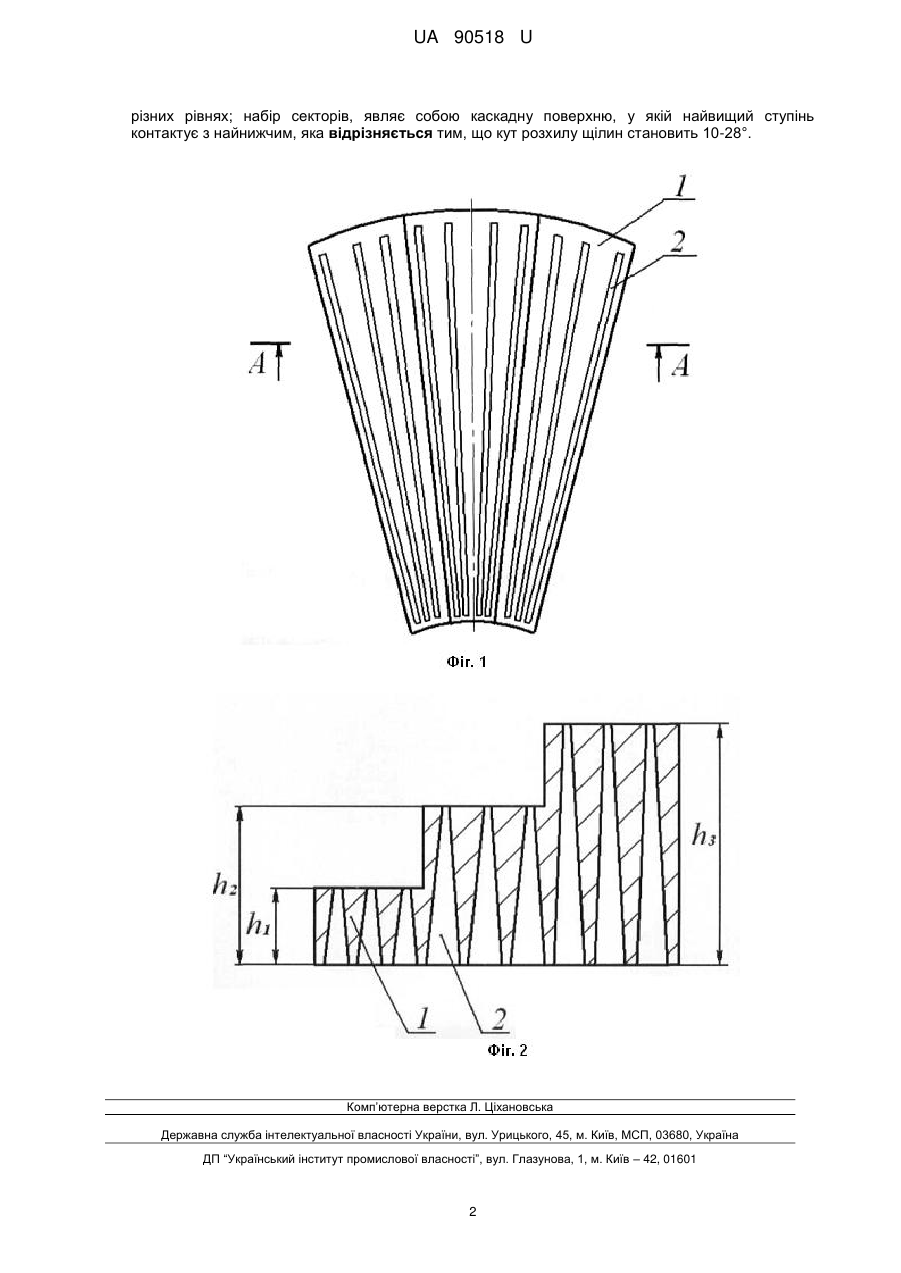

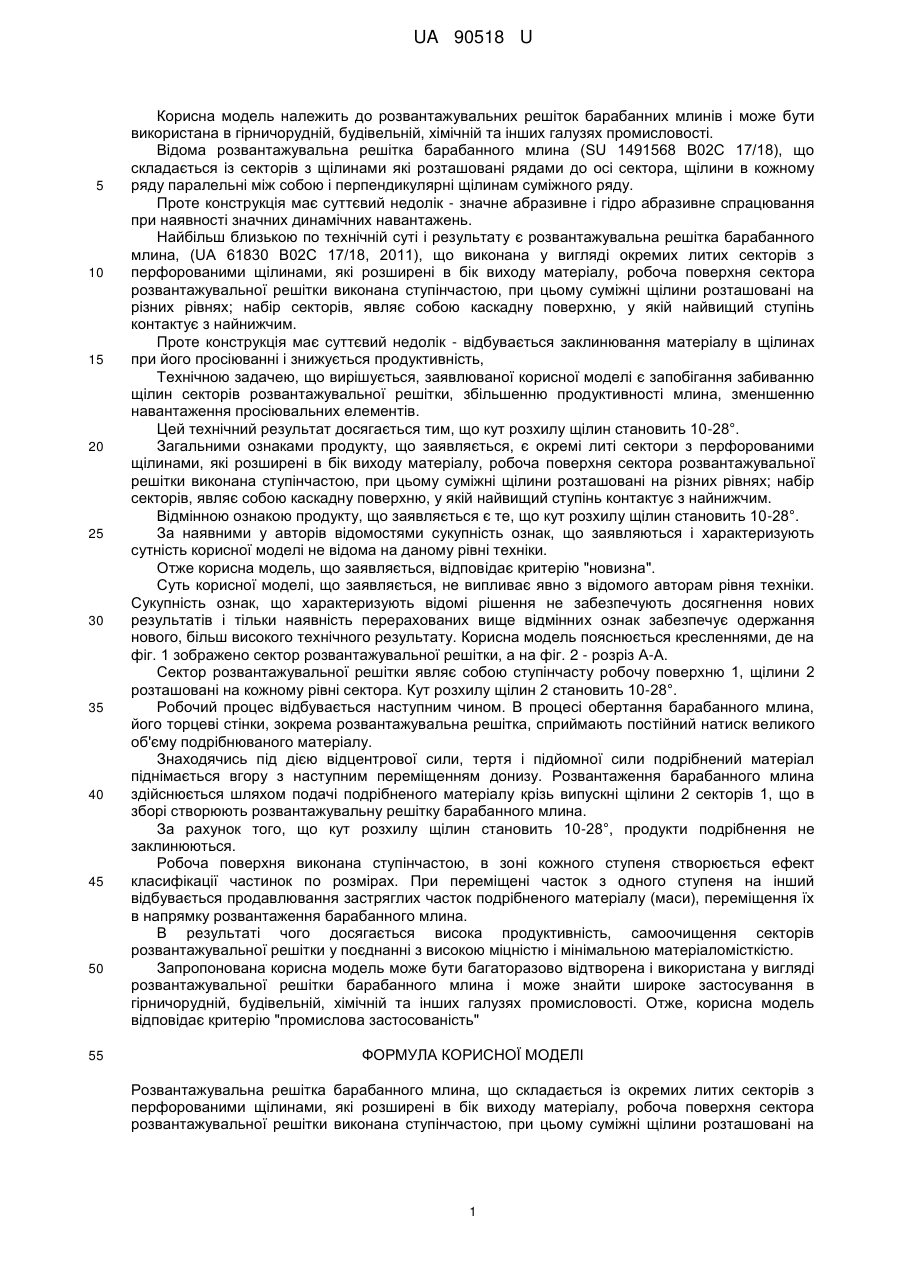

Реферат: Розвантажувальна решітка барабанного млина складається із окремих литих секторів з перфорованими щілинами, які розширені в бік виходу матеріалу, робоча поверхня сектора розвантажувальної решітки виконана ступінчастою, при цьому суміжні щілини розташовані на різних рівнях; набір секторів, являє собою каскадну поверхню, у якій найвищий ступінь контактує з найнижчим. Крім цього, кут розхилу щілин становить 10-28°. UA 90518 U (12) UA 90518 U UA 90518 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до розвантажувальних решіток барабанних млинів і може бути використана в гірничорудній, будівельній, хімічній та інших галузях промисловості. Відома розвантажувальна решітка барабанного млина (SU 1491568 В02С 17/18), що складається із секторів з щілинами які розташовані рядами до осі сектора, щілини в кожному ряду паралельні між собою і перпендикулярні щілинам суміжного ряду. Проте конструкція має суттєвий недолік - значне абразивне і гідро абразивне спрацювання при наявності значних динамічних навантажень. Найбільш близькою по технічній суті і результату є розвантажувальна решітка барабанного млина, (UA 61830 В02С 17/18, 2011), що виконана у вигляді окремих литих секторів з перфорованими щілинами, які розширені в бік виходу матеріалу, робоча поверхня сектора розвантажувальної решітки виконана ступінчастою, при цьому суміжні щілини розташовані на різних рівнях; набір секторів, являє собою каскадну поверхню, у якій найвищий ступінь контактує з найнижчим. Проте конструкція має суттєвий недолік - відбувається заклинювання матеріалу в щілинах при його просіюванні і знижується продуктивність, Технічною задачею, що вирішується, заявлюваної корисної моделі є запобігання забиванню щілин секторів розвантажувальної решітки, збільшенню продуктивності млина, зменшенню навантаження просіювальних елементів. Цей технічний результат досягається тим, що кут розхилу щілин становить 10-28°. Загальними ознаками продукту, що заявляється, є окремі литі сектори з перфорованими щілинами, які розширені в бік виходу матеріалу, робоча поверхня сектора розвантажувальної решітки виконана ступінчастою, при цьому суміжні щілини розташовані на різних рівнях; набір секторів, являє собою каскадну поверхню, у якій найвищий ступінь контактує з найнижчим. Відмінною ознакою продукту, що заявляється є те, що кут розхилу щілин становить 10-28°. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено сектор розвантажувальної решітки, а на фіг. 2 - розріз А-А. Сектор розвантажувальної решітки являє собою ступінчасту робочу поверхню 1, щілини 2 розташовані на кожному рівні сектора. Кут розхилу щілин 2 становить 10-28°. Робочий процес відбувається наступним чином. В процесі обертання барабанного млина, його торцеві стінки, зокрема розвантажувальна решітка, сприймають постійний натиск великого об'єму подрібнюваного матеріалу. Знаходячись під дією відцентрової сили, тертя і підйомної сили подрібнений матеріал піднімається вгору з наступним переміщенням донизу. Розвантаження барабанного млина здійснюється шляхом подачі подрібненого матеріалу крізь випускні щілини 2 секторів 1, що в зборі створюють розвантажувальну решітку барабанного млина. За рахунок того, що кут розхилу щілин становить 10-28°, продукти подрібнення не заклинюються. Робоча поверхня виконана ступінчастою, в зоні кожного ступеня створюється ефект класифікації частинок по розмірах. При переміщені часток з одного ступеня на інший відбувається продавлювання застряглих часток подрібненого матеріалу (маси), переміщення їх в напрямку розвантаження барабанного млина. В результаті чого досягається висока продуктивність, самоочищення секторів розвантажувальної решітки у поєднанні з високою міцністю і мінімальною матеріаломісткістю. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді розвантажувальної решітки барабанного млина і може знайти широке застосування в гірничорудній, будівельній, хімічній та інших галузях промисловості. Отже, корисна модель відповідає критерію "промислова застосованість" ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розвантажувальна решітка барабанного млина, що складається із окремих литих секторів з перфорованими щілинами, які розширені в бік виходу матеріалу, робоча поверхня сектора розвантажувальної решітки виконана ступінчастою, при цьому суміжні щілини розташовані на 1 UA 90518 U різних рівнях; набір секторів, являє собою каскадну поверхню, у якій найвищий ступінь контактує з найнижчим, яка відрізняється тим, що кут розхилу щілин становить 10-28°. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
