Спосіб оцінки параметрів мікроструктури твердих сплавів і подібних двофазних матеріалів

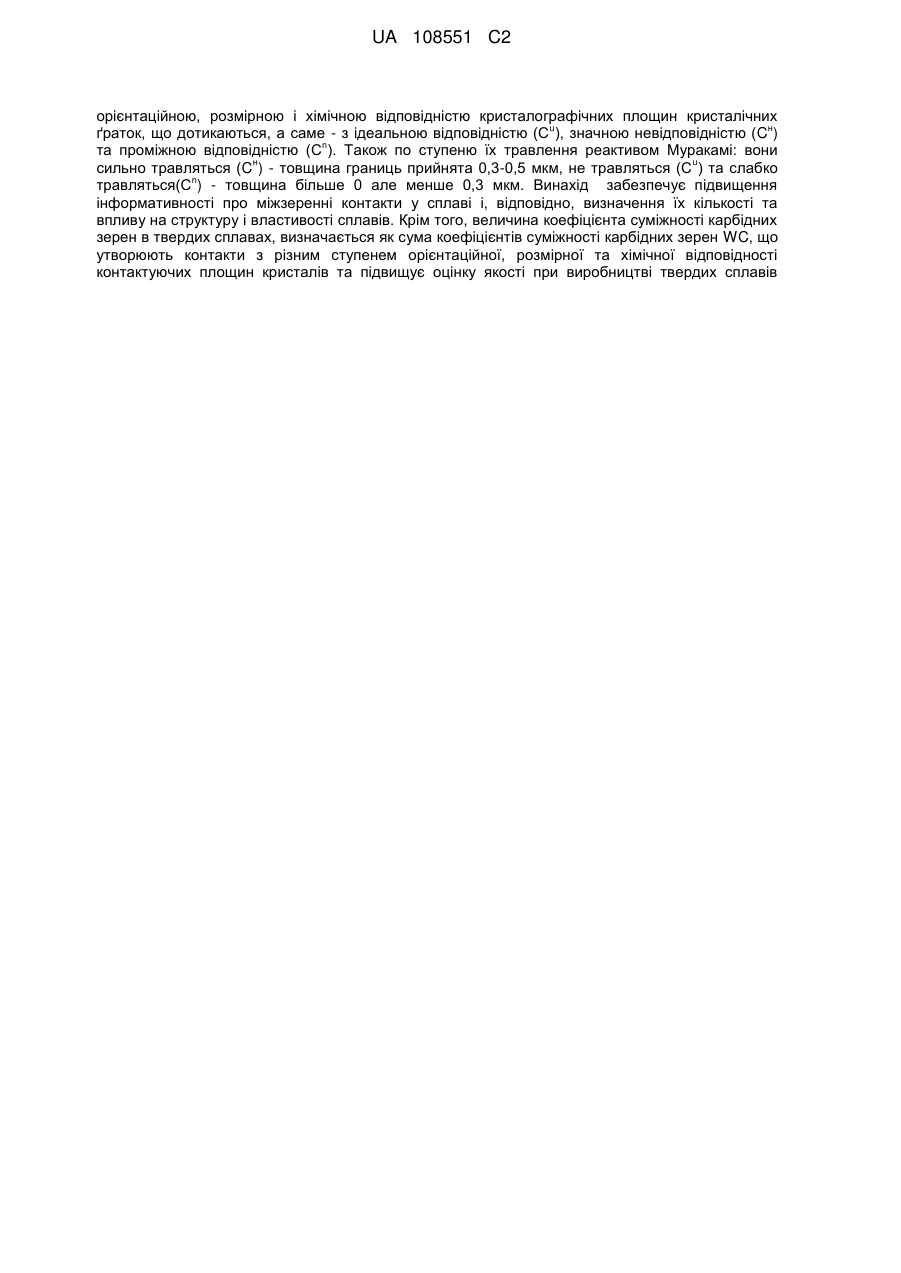

Реферат: Винахід належить до галузі порошкової металургії, а саме - до способу оцінки параметрів мікроструктури та визначення стереометричних характеристик твердих сплавів і подібних двофазних матеріалів, що включає кількісне визначення лінійних розмірів фаз, площ міжзеренних границь, загального коефіцієнта суміжності тугоплавкої складової (С) з використанням стереометричної металографії і при аналізі мікроструктур визначають і коефіцієнти суміжності зерен тугоплавкої складової (С ) для кількох типів границь з різними UA 108551 C2 (12) UA 108551 C2 орієнтаційною, розмірною і хімічною відповідністю кристалографічних площин кристалічних u н ґраток, що дотикаються, а саме - з ідеальною відповідністю (С ), значною невідповідністю (C ) n та проміжною відповідністю (С ). Також по ступеню їх травлення реактивом Муракамі: вони н u сильно травляться (C ) - товщина границь прийнята 0,3-0,5 мкм, не травляться (С ) та слабко n травляться(С ) - товщина більше 0 але менше 0,3 мкм. Винахід забезпечує підвищення інформативності про міжзеренні контакти у сплаві і, відповідно, визначення їх кількості та впливу на структуру і властивості сплавів. Крім того, величина коефіцієнта суміжності карбідних зерен в твердих сплавах, визначається як сума коефіцієнтів суміжності карбідних зерен WC, що утворюють контакти з різним ступенем орієнтаційної, розмірної та хімічної відповідності контактуючих площин кристалів та підвищує оцінку якості при виробництві твердих сплавів UA 108551 C2 5 10 15 20 25 30 Винахід належить до галузі порошкової металургії, а саме до методів визначення стереометричних характеристик твердих сплавів і подібних двофазних матеріалів і може бути використаний для оцінки їх якості при виробництві твердих сплавів, а також в учбових та наукових інститутах та організаціях. Відомо спосіб стереометричної металографії для визначення просторової структури сплавів (див. Чапорова И.Н. Структура спеченных твердых сплавов. - Москва: Металлургия, 1974. – С. 167-175). Цей метод дозволяє визначити коефіцієнт суміжності по методу Салтикова С.А., підрахувати границі WC-Co та WC-WC. Недоліки методу: при визначенні коефіцієнта суміжності не враховується наявність у твердому сплаві границь WC-WC з різним ступенем досконалості. В основу заявленого винаходу поставлена задача удосконалення способу оцінки параметрів мікроструктури твердих сплавів і подібних двофазних матеріалів шляхом використання нових показників для розрахунку коефіцієнта суміжності зерен тугоплавкої складової (С) з використанням стереометричної металографії. Поставлена задача реалізується таким чином, що у способі оцінки параметрів мікроструктури твердих сплавів і подібних двофазних матеріалів, що включає кількісне визначення лінійних розмірів фаз, площ міжзеренних границь, загального коефіцієнта суміжності тугоплавкої складової (С) з використанням стереометричної металографії, відповідно до винаходу, при аналізі мікроструктур визначаються коефіцієнти суміжності тугоплавкої i складової (С ) для кількох типів границь з різними орієнтаційною, розмірною і хімічною відповідністю кристалографічних площин кристалічних ґраток, що дотикаються. Крім того, при u н вивченні коефіцієнта суміжності з ідеальною відповідністю (С ), значною невідповідністю (С ) та n проміжною відповідністю (С ) кристалографічних площин кристалічних ґраток, що дотикаються, типи границь визначаються по ступеню їх травлення реактивом Муракамі: сильно травляться н u n (С ), не травляться (С ) та слабо травляться (С ). Товщину границь, що сильно травляться, прийнято рівною 0,3-0,5 мкм, а товщину границь, що слабо травляться, прийнято рівною більше нуля, але менше 0,3 мкм. Шліф перед визначенням типів границь спочатку травлять 1 хв. хлорним залізом, а потім 3-4 хв. реактивом Муракамі. При удосконаленні способу оцінки параметрів мікроструктури твердих сплавів і подібних двофазних матеріалів запропоновані нові показники для розрахунку загального коефіцієнта суміжності тугоплавкої складової (С), а саме: So WC - сумарна питома площа поверхні границь WC-WC, що не травляться, сильно WC  травляться або слабо травляться на травленому на границі WC-WC шліфа; Su WC - питома площа поверхні границь WC-WC з ідеальною відповідністю WC  35 кристалічних ґраток (не травляться на травленому на границі WC-WC шліфа), з товщиною границь ≈ 0; Sн WC - питома площа поверхні границь WC-WC із значною невідповідністю WC  кристалічних ґраток (сильно травляться на травленому на границі WC-WC шліфа), з товщиною границь 0,3-0,5 мкм; Sn WC - питома площа поверхні границь WC-WC з проміжною відповідністю WC  40 45 50 55 кристалічних ґраток (слабо травляться на травленому на границі WC-WC шліфа), з товщиною границь >0, але
