Гнучкий ключ з відокремленою направляючою

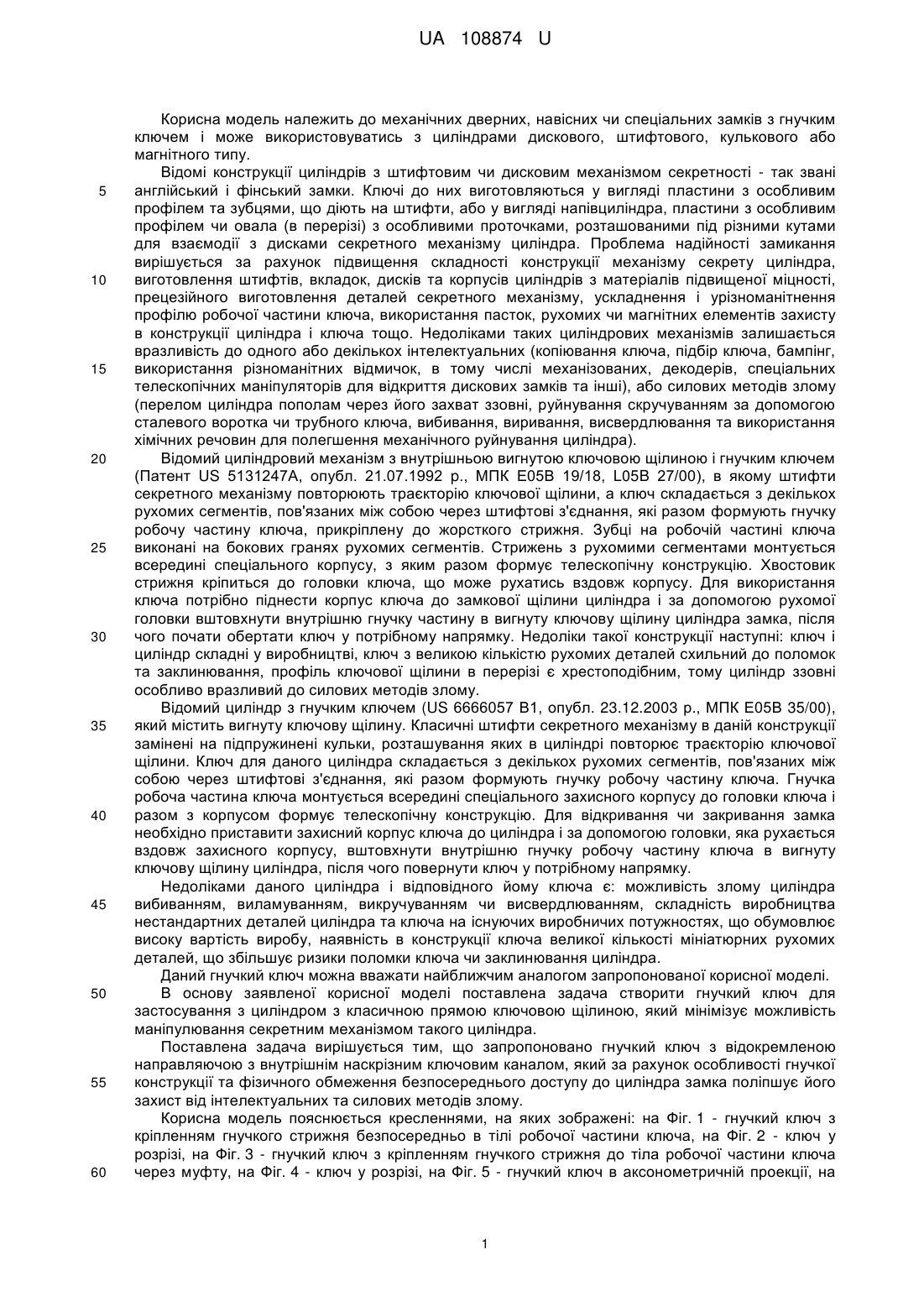

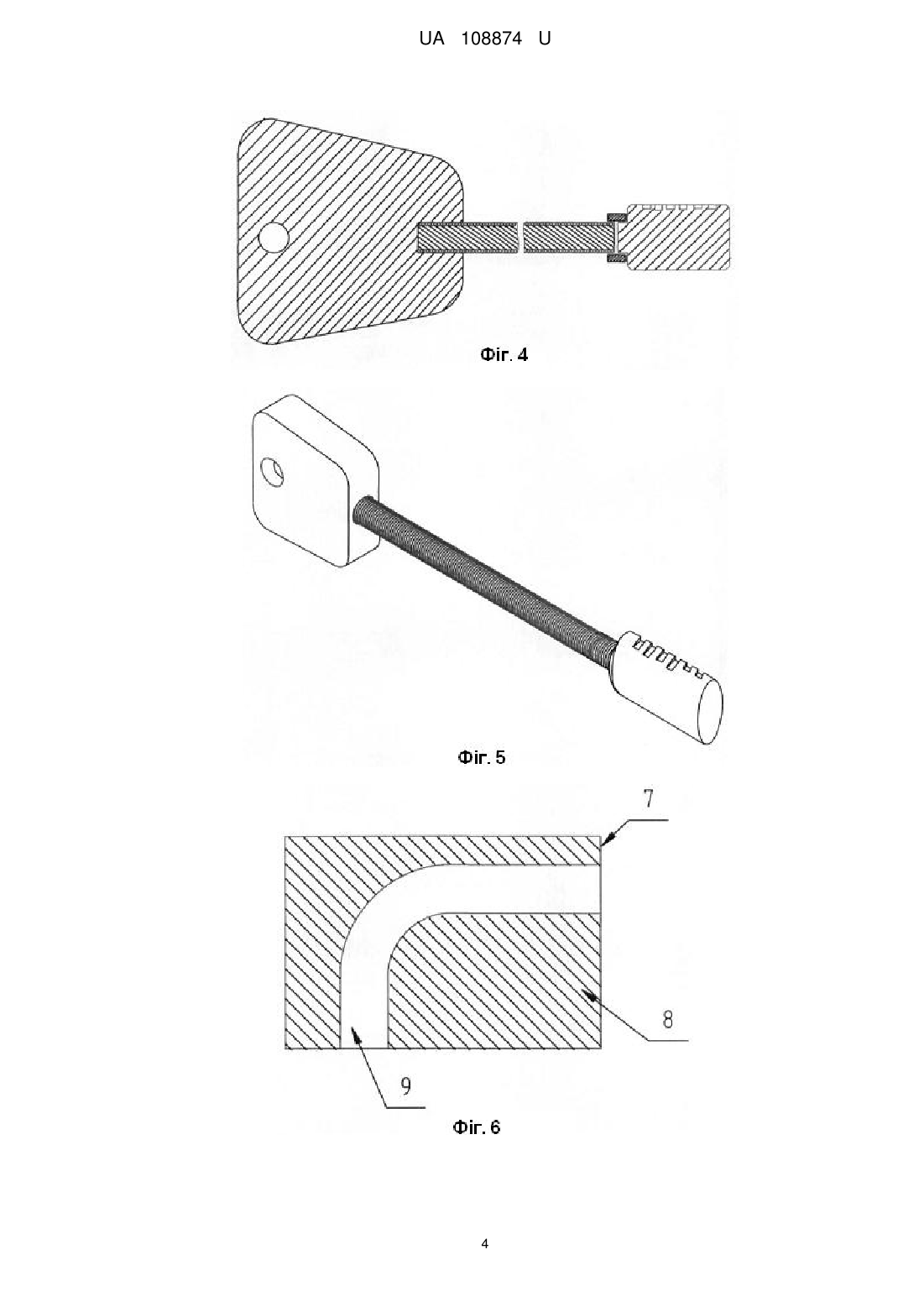

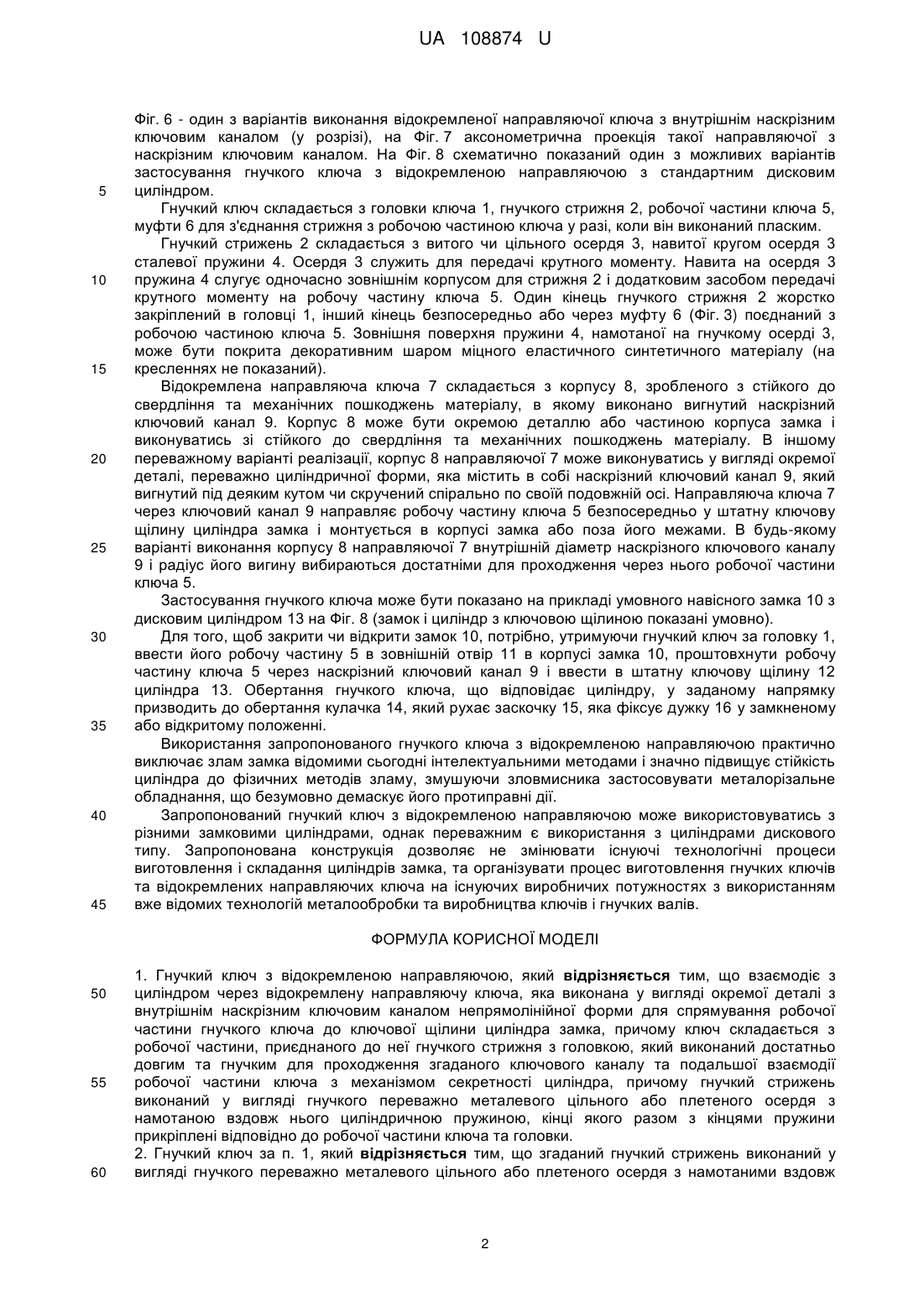

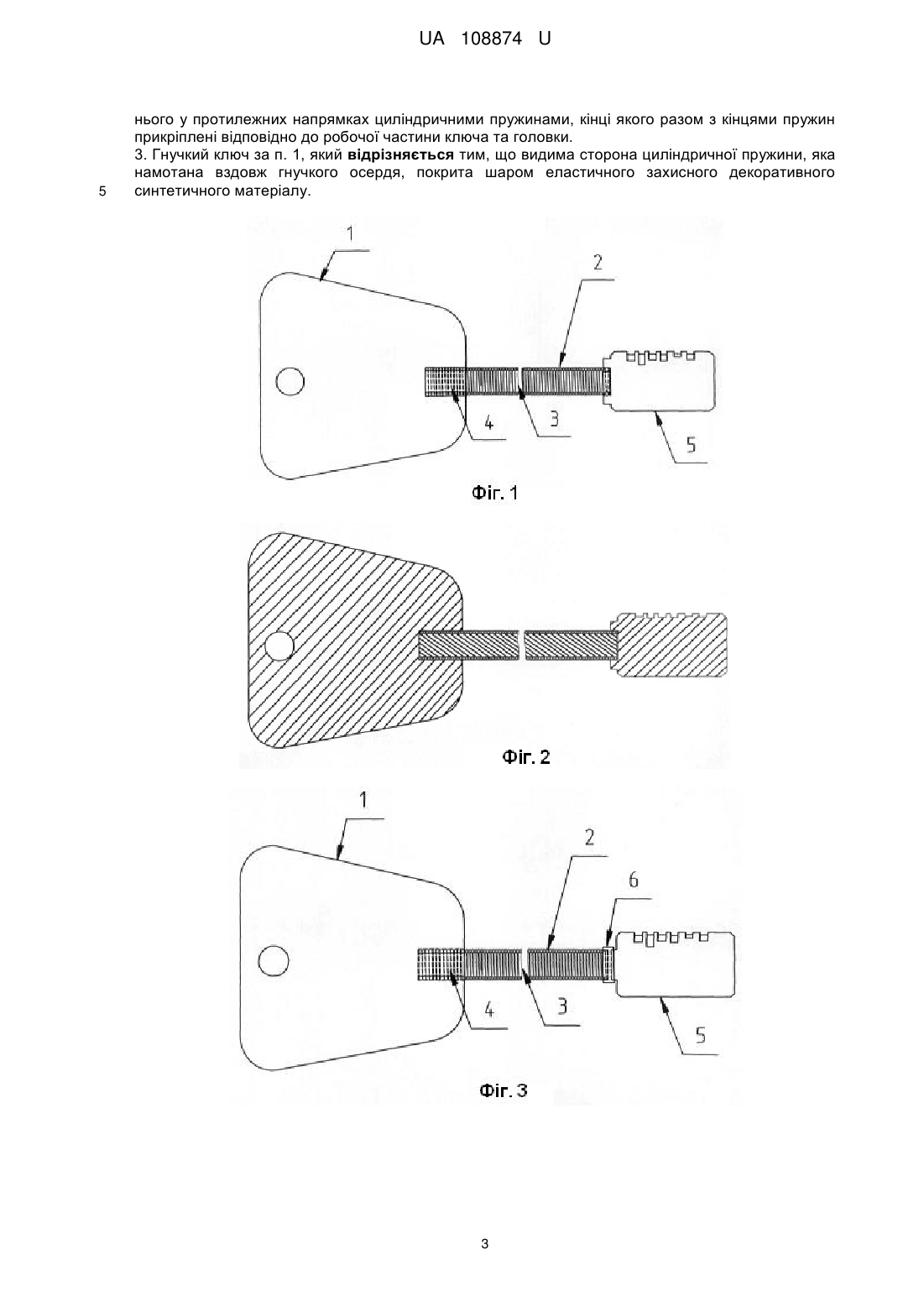

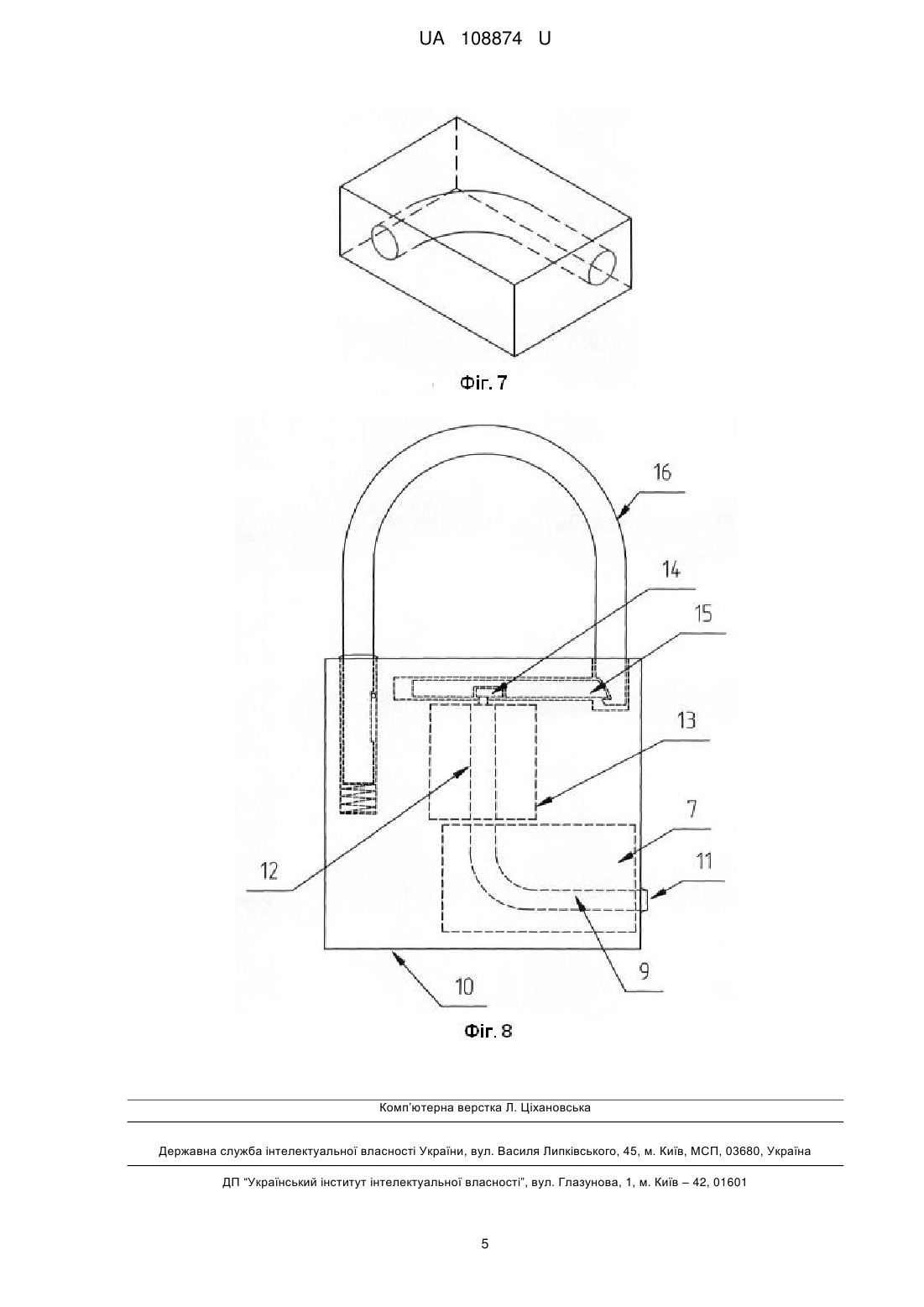

Реферат: UA 108874 U UA 108874 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічних дверних, навісних чи спеціальних замків з гнучким ключем і може використовуватись з циліндрами дискового, штифтового, кулькового або магнітного типу. Відомі конструкції циліндрів з штифтовим чи дисковим механізмом секретності - так звані англійський і фінський замки. Ключі до них виготовляються у вигляді пластини з особливим профілем та зубцями, що діють на штифти, або у вигляді напівциліндра, пластини з особливим профілем чи овала (в перерізі) з особливими проточками, розташованими під різними кутами для взаємодії з дисками секретного механізму циліндра. Проблема надійності замикання вирішується за рахунок підвищення складності конструкції механізму секрету циліндра, виготовлення штифтів, вкладок, дисків та корпусів циліндрів з матеріалів підвищеної міцності, прецезійного виготовлення деталей секретного механізму, ускладнення і урізноманітнення профілю робочої частини ключа, використання пасток, рухомих чи магнітних елементів захисту в конструкції циліндра і ключа тощо. Недоліками таких циліндрових механізмів залишається вразливість до одного або декількох інтелектуальних (копіювання ключа, підбір ключа, бампінг, використання різноманітних відмичок, в тому числі механізованих, декодерів, спеціальних телескопічних маніпуляторів для відкриття дискових замків та інші), або силових методів злому (перелом циліндра пополам через його захват ззовні, руйнування скручуванням за допомогою сталевого воротка чи трубного ключа, вибивання, виривання, висвердлювання та використання хімічних речовин для полегшення механічного руйнування циліндра). Відомий циліндровий механізм з внутрішньою вигнутою ключовою щілиною і гнучким ключем (Патент US 5131247А, опубл. 21.07.1992 p., МПК Е05В 19/18, L05B 27/00), в якому штифти секретного механізму повторюють траєкторію ключової щілини, а ключ складається з декількох рухомих сегментів, пов'язаних між собою через штифтові з'єднання, які разом формують гнучку робочу частину ключа, прикріплену до жорсткого стрижня. Зубці на робочій частині ключа виконані на бокових гранях рухомих сегментів. Стрижень з рухомими сегментами монтується всередині спеціального корпусу, з яким разом формує телескопічну конструкцію. Хвостовик стрижня кріпиться до головки ключа, що може рухатись вздовж корпусу. Для використання ключа потрібно піднести корпус ключа до замкової щілини циліндра і за допомогою рухомої головки вштовхнути внутрішню гнучку частину в вигнуту ключову щілину циліндра замка, після чого почати обертати ключ у потрібному напрямку. Недоліки такої конструкції наступні: ключ і циліндр складні у виробництві, ключ з великою кількістю рухомих деталей схильний до поломок та заклинювання, профіль ключової щілини в перерізі є хрестоподібним, тому циліндр ззовні особливо вразливий до силових методів злому. Відомий циліндр з гнучким ключем (US 6666057 В1, опубл. 23.12.2003 р., МПК Е05В 35/00), який містить вигнуту ключову щілину. Класичні штифти секретного механізму в даній конструкції замінені на підпружинені кульки, розташування яких в циліндрі повторює траєкторію ключової щілини. Ключ для даного циліндра складається з декількох рухомих сегментів, пов'язаних між собою через штифтові з'єднання, які разом формують гнучку робочу частину ключа. Гнучка робоча частина ключа монтується всередині спеціального захисного корпусу до головки ключа і разом з корпусом формує телескопічну конструкцію. Для відкривання чи закривання замка необхідно приставити захисний корпус ключа до циліндра і за допомогою головки, яка рухається вздовж захисного корпусу, вштовхнути внутрішню гнучку робочу частину ключа в вигнуту ключову щілину циліндра, після чого повернути ключ у потрібному напрямку. Недоліками даного циліндра і відповідного йому ключа є: можливість злому циліндра вибиванням, виламуванням, викручуванням чи висвердлюванням, складність виробництва нестандартних деталей циліндра та ключа на існуючих виробничих потужностях, що обумовлює високу вартість виробу, наявність в конструкції ключа великої кількості мініатюрних рухомих деталей, що збільшує ризики поломки ключа чи заклинювання циліндра. Даний гнучкий ключ можна вважати найближчим аналогом запропонованої корисної моделі. В основу заявленої корисної моделі поставлена задача створити гнучкий ключ для застосування з циліндром з класичною прямою ключовою щілиною, який мінімізує можливість маніпулювання секретним механізмом такого циліндра. Поставлена задача вирішується тим, що запропоновано гнучкий ключ з відокремленою направляючою з внутрішнім наскрізним ключовим каналом, який за рахунок особливості гнучкої конструкції та фізичного обмеження безпосереднього доступу до циліндра замка поліпшує його захист від інтелектуальних та силових методів злому. Корисна модель пояснюється кресленнями, на яких зображені: на Фіг. 1 - гнучкий ключ з кріпленням гнучкого стрижня безпосередньо в тілі робочої частини ключа, на Фіг. 2 - ключ у розрізі, на Фіг. 3 - гнучкий ключ з кріпленням гнучкого стрижня до тіла робочої частини ключа через муфту, на Фіг. 4 - ключ у розрізі, на Фіг. 5 - гнучкий ключ в аксонометричній проекції, на 1 UA 108874 U 5 10 15 20 25 30 35 40 45 Фіг. 6 - один з варіантів виконання відокремленої направляючої ключа з внутрішнім наскрізним ключовим каналом (у розрізі), на Фіг. 7 аксонометрична проекція такої направляючої з наскрізним ключовим каналом. На Фіг. 8 схематично показаний один з можливих варіантів застосування гнучкого ключа з відокремленою направляючою з стандартним дисковим циліндром. Гнучкий ключ складається з головки ключа 1, гнучкого стрижня 2, робочої частини ключа 5, муфти 6 для з'єднання стрижня з робочою частиною ключа у разі, коли він виконаний пласким. Гнучкий стрижень 2 складається з витого чи цільного осердя 3, навитої кругом осердя 3 сталевої пружини 4. Осердя 3 служить для передачі крутного моменту. Навита на осердя 3 пружина 4 слугує одночасно зовнішнім корпусом для стрижня 2 і додатковим засобом передачі крутного моменту на робочу частину ключа 5. Один кінець гнучкого стрижня 2 жорстко закріплений в головці 1, інший кінець безпосередньо або через муфту 6 (Фіг. 3) поєднаний з робочою частиною ключа 5. Зовнішня поверхня пружини 4, намотаної на гнучкому осерді 3, може бути покрита декоративним шаром міцного еластичного синтетичного матеріалу (на кресленнях не показаний). Відокремлена направляюча ключа 7 складається з корпусу 8, зробленого з стійкого до свердління та механічних пошкоджень матеріалу, в якому виконано вигнутий наскрізний ключовий канал 9. Корпус 8 може бути окремою деталлю або частиною корпуса замка і виконуватись зі стійкого до свердління та механічних пошкоджень матеріалу. В іншому переважному варіанті реалізації, корпус 8 направляючої 7 може виконуватись у вигляді окремої деталі, переважно циліндричної форми, яка містить в собі наскрізний ключовий канал 9, який вигнутий під деяким кутом чи скручений спірально по своїй подовжній осі. Направляюча ключа 7 через ключовий канал 9 направляє робочу частину ключа 5 безпосередньо у штатну ключову щілину циліндра замка і монтується в корпусі замка або поза його межами. В будь-якому варіанті виконання корпусу 8 направляючої 7 внутрішній діаметр наскрізного ключового каналу 9 і радіус його вигину вибираються достатніми для проходження через нього робочої частини ключа 5. Застосування гнучкого ключа може бути показано на прикладі умовного навісного замка 10 з дисковим циліндром 13 на Фіг. 8 (замок і циліндр з ключовою щілиною показані умовно). Для того, щоб закрити чи відкрити замок 10, потрібно, утримуючи гнучкий ключ за головку 1, ввести його робочу частину 5 в зовнішній отвір 11 в корпусі замка 10, проштовхнути робочу частину ключа 5 через наскрізний ключовий канал 9 і ввести в штатну ключову щілину 12 циліндра 13. Обертання гнучкого ключа, що відповідає циліндру, у заданому напрямку призводить до обертання кулачка 14, який рухає заскочку 15, яка фіксує дужку 16 у замкненому або відкритому положенні. Використання запропонованого гнучкого ключа з відокремленою направляючою практично виключає злам замка відомими сьогодні інтелектуальними методами і значно підвищує стійкість циліндра до фізичних методів зламу, змушуючи зловмисника застосовувати металорізальне обладнання, що безумовно демаскує його протиправні дії. Запропонований гнучкий ключ з відокремленою направляючою може використовуватись з різними замковими циліндрами, однак переважним є використання з циліндрами дискового типу. Запропонована конструкція дозволяє не змінювати існуючі технологічні процеси виготовлення і складання циліндрів замка, та організувати процес виготовлення гнучких ключів та відокремлених направляючих ключа на існуючих виробничих потужностях з використанням вже відомих технологій металообробки та виробництва ключів і гнучких валів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Гнучкий ключ з відокремленою направляючою, який відрізняється тим, що взаємодіє з циліндром через відокремлену направляючу ключа, яка виконана у вигляді окремої деталі з внутрішнім наскрізним ключовим каналом непрямолінійної форми для спрямування робочої частини гнучкого ключа до ключової щілини циліндра замка, причому ключ складається з робочої частини, приєднаного до неї гнучкого стрижня з головкою, який виконаний достатньо довгим та гнучким для проходження згаданого ключового каналу та подальшої взаємодії робочої частини ключа з механізмом секретності циліндра, причому гнучкий стрижень виконаний у вигляді гнучкого переважно металевого цільного або плетеного осердя з намотаною вздовж нього циліндричною пружиною, кінці якого разом з кінцями пружини прикріплені відповідно до робочої частини ключа та головки. 2. Гнучкий ключ за п. 1, який відрізняється тим, що згаданий гнучкий стрижень виконаний у вигляді гнучкого переважно металевого цільного або плетеного осердя з намотаними вздовж 2 UA 108874 U 5 нього у протилежних напрямках циліндричними пружинами, кінці якого разом з кінцями пружин прикріплені відповідно до робочої частини ключа та головки. 3. Гнучкий ключ за п. 1, який відрізняється тим, що видима сторона циліндричної пружини, яка намотана вздовж гнучкого осердя, покрита шаром еластичного захисного декоративного синтетичного матеріалу. 3 UA 108874 U 4 UA 108874 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
