Пристрій для укладання пляшок в тару

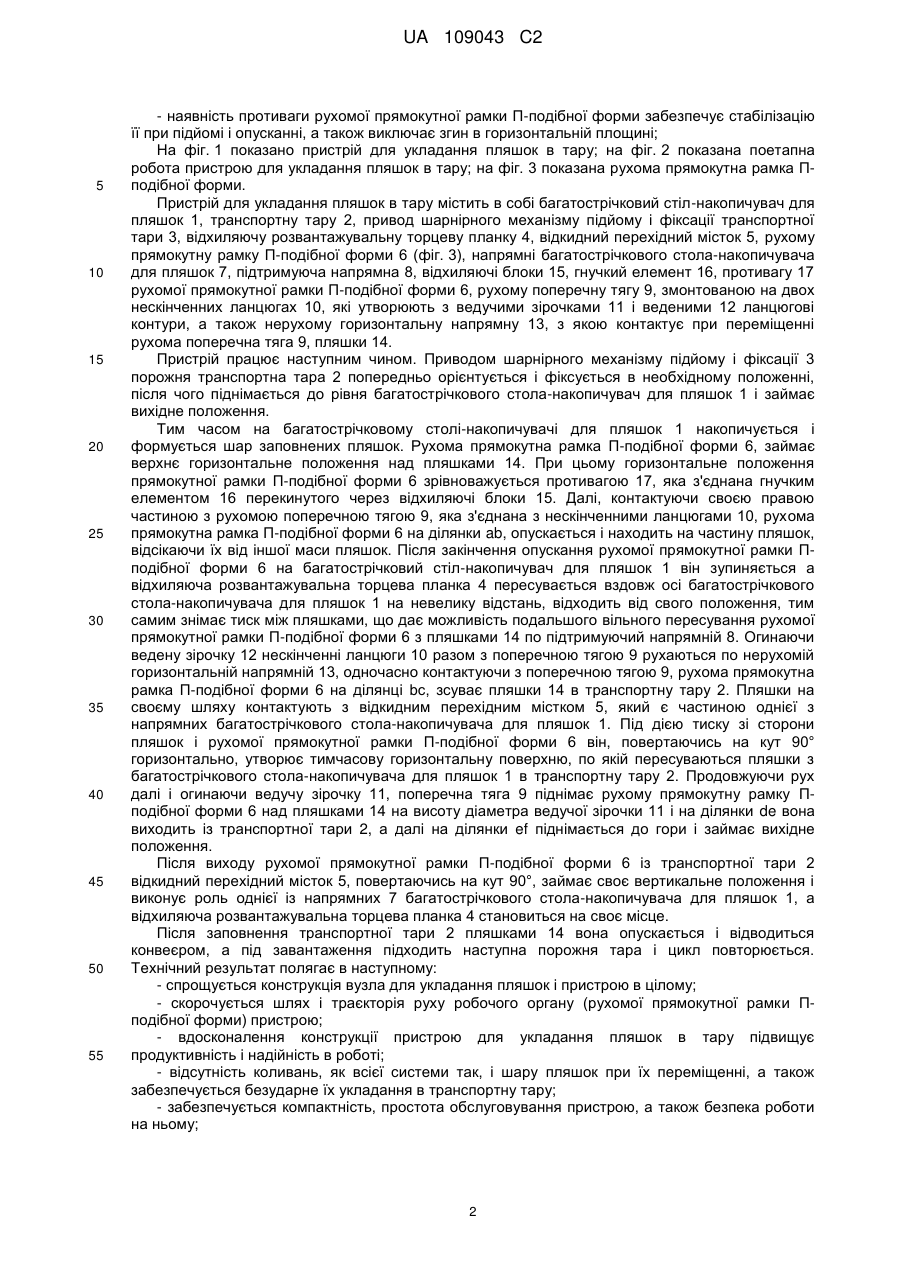

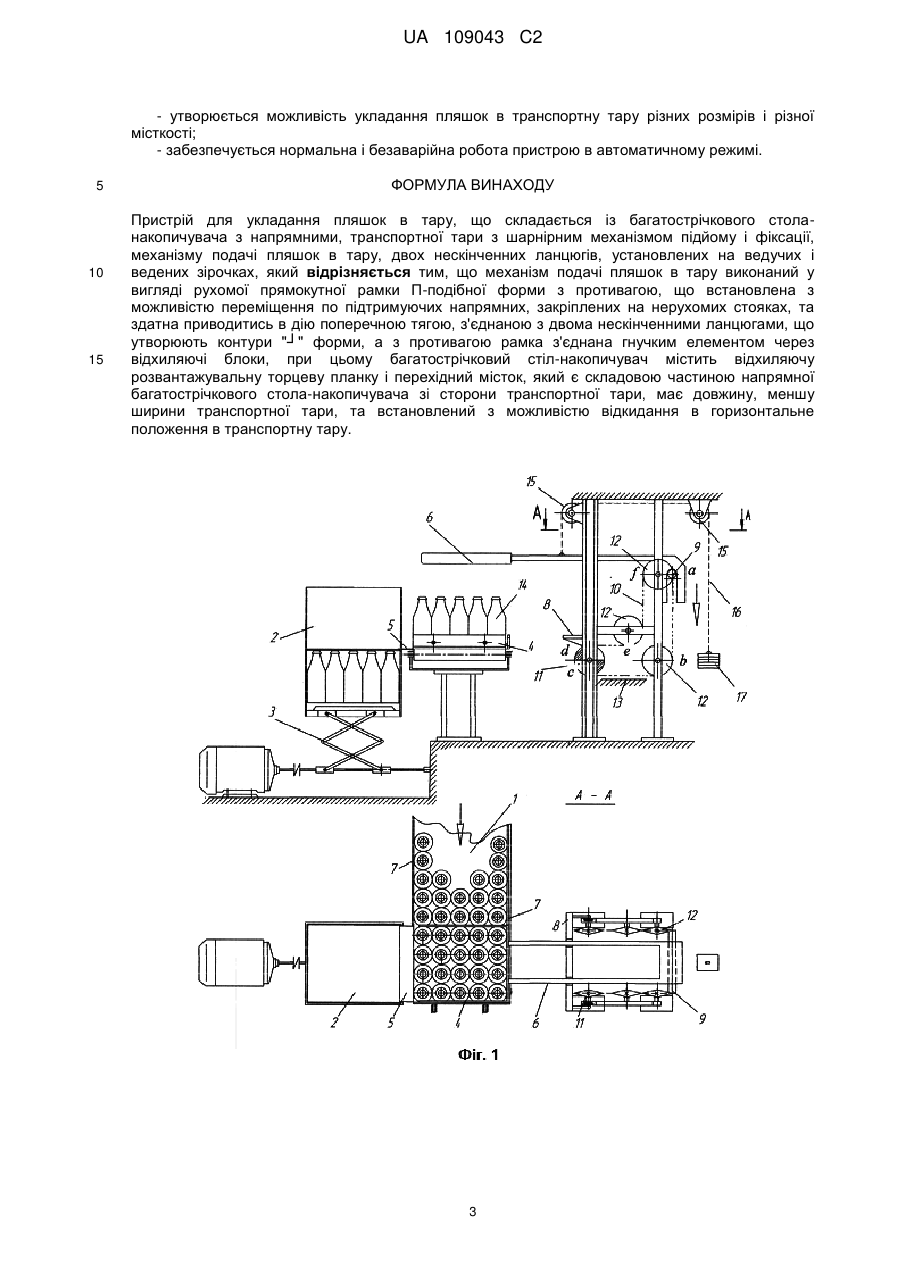

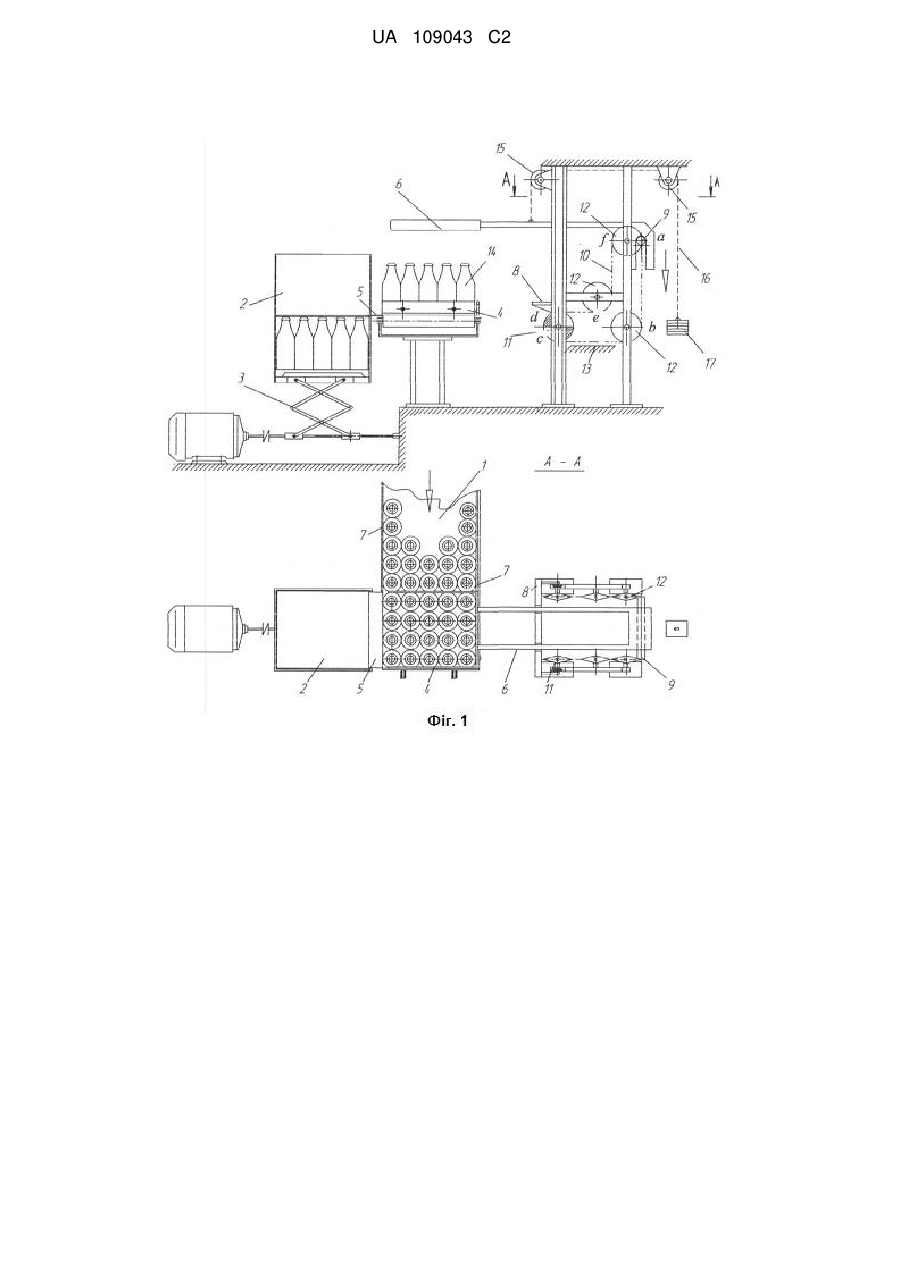

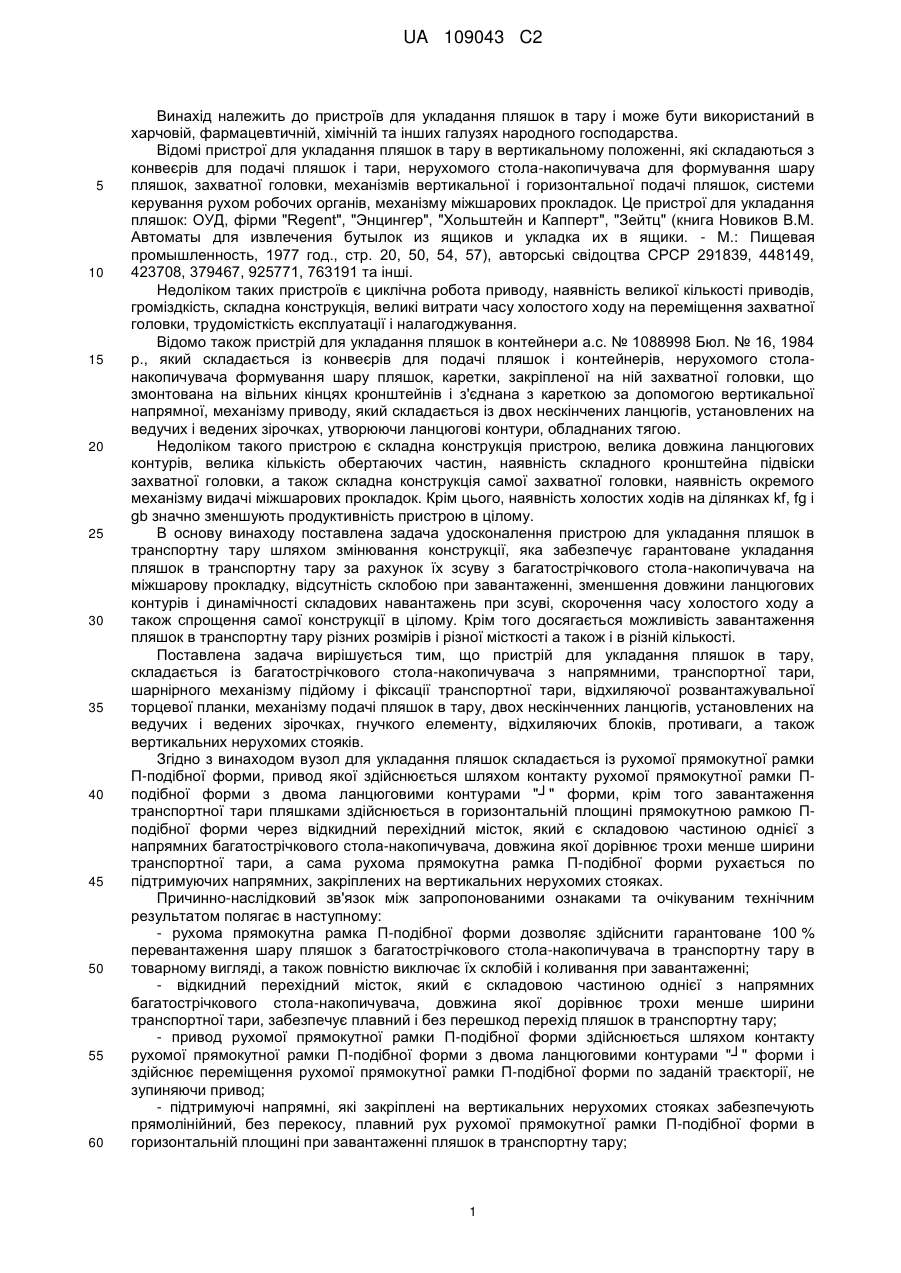

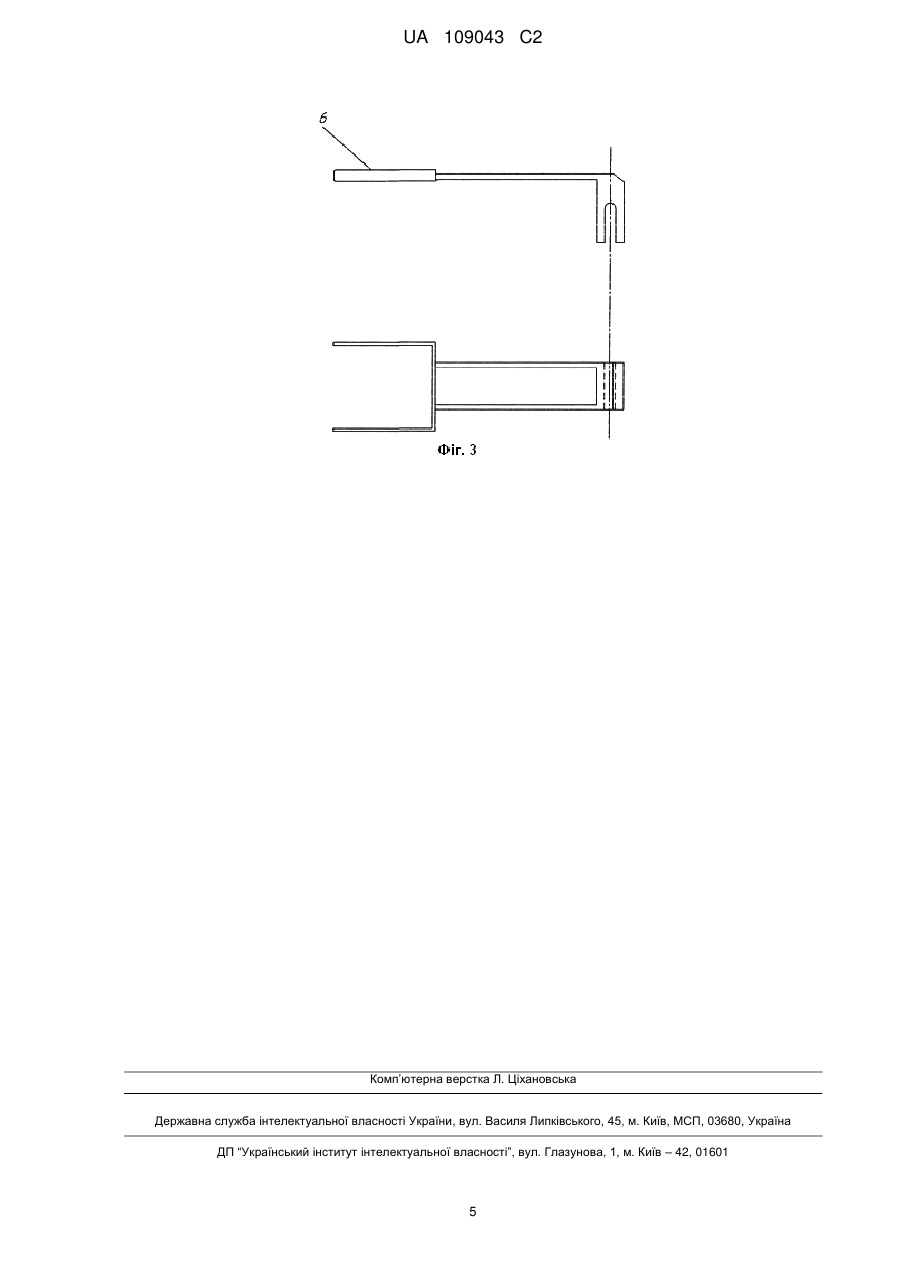

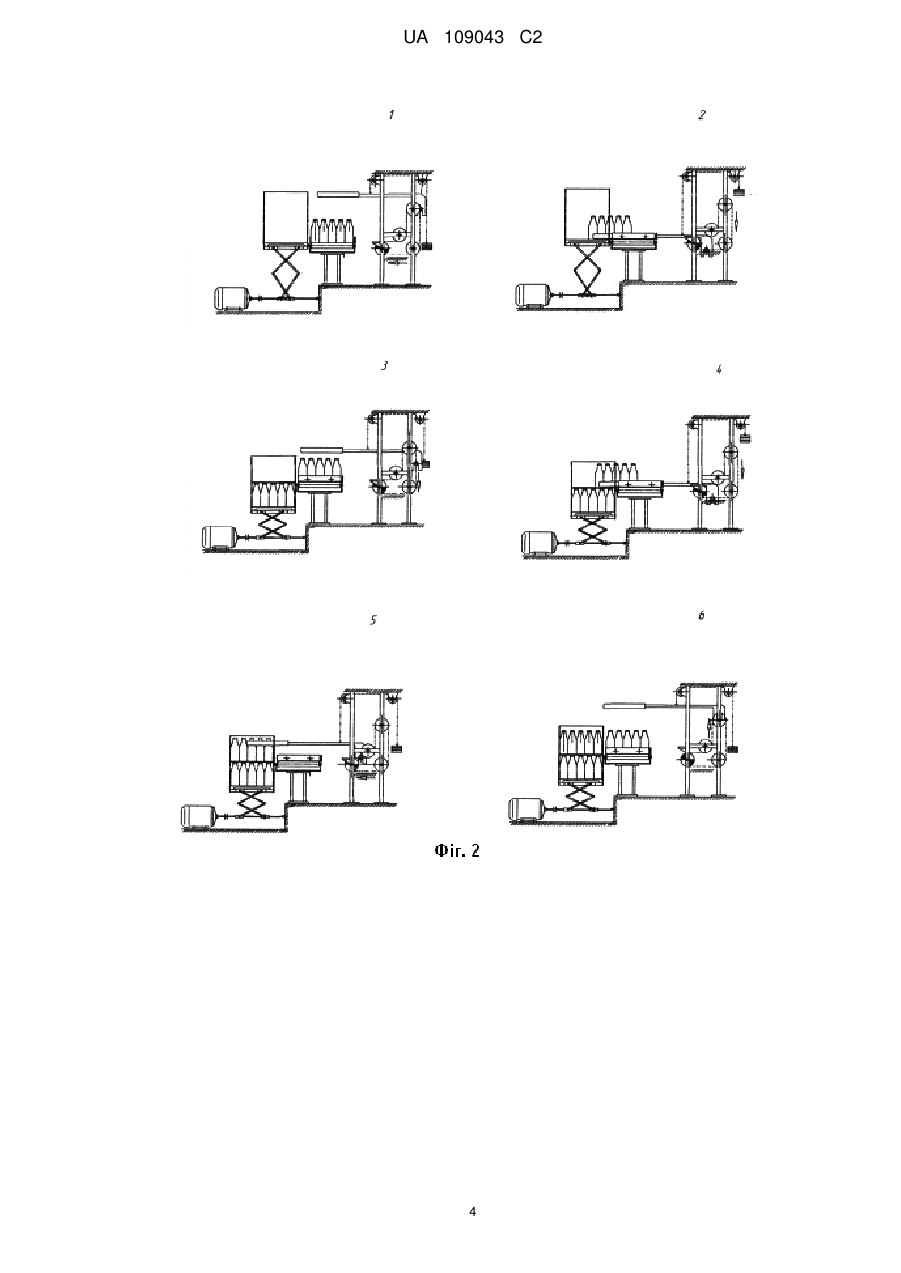

Реферат: Винахід належить до пристроїв для укладання пляшок в тару і може бути використано в харчовій, фармацевтичній, хімічній та інших галузях народного господарства. Пристрій для укладання пляшок в тару складається із багатострічкового стола-накопичувача з напрямними, транспортної тари, шарнірного механізму підйому і фіксації транспортної тари, відхиляючої розвантажувальної торцевої планки, механізму подачі пляшок в тару, двох нескінченних ланцюгів, установлених на ведучих і ведених зірочках, гнучкого елемента, відхиляючих блоків, противаги, а також вертикальних нерухомих стояків. Згідно з винаходом вузол для укладання пляшок складається із рухомої прямокутної рамки Пподібної форми, привод якої здійснюється шляхом контакту рухомої прямокутної рамки Пподібної форми з двома ланцюговими контурами "┘" форми, крім того завантаження транспортної тари пляшками здійснюється в горизонтальній площині рухомою прямокутною рамкою П-подібної форми через відкидний перехідний місток, який є складовою частиною однієї з напрямних багатострічкового стола-накопичувача, довжина якої дорівнює трохи менше ширини транспортної тари, а сама рухома прямокутна рамка П-подібної форми рухається по підтримуючих напрямних, закріпленими на вертикальних нерухомих стояках. Технічний результат полягає в наступному: вдосконалення конструкції пристрою для укладання пляшок в тару підвищує продуктивність і надійність в роботі; відсутність коливання, як всієї системи так, і шару пляшок при їх переміщенні, а також забезпечується безударне укладання останніх в транспортну тару; забезпечується компактність, простота обслуговування пристрою, а також безпека роботи на ньому; утворюється можливість укладання пляшок в транспортну тару різних розмірів і різної місткості; забезпечується нормальна і безаварійна робота пристрою в автоматичному режимі. UA 109043 C2 (12) UA 109043 C2 UA 109043 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для укладання пляшок в тару і може бути використаний в харчовій, фармацевтичній, хімічній та інших галузях народного господарства. Відомі пристрої для укладання пляшок в тару в вертикальному положенні, які складаються з конвеєрів для подачі пляшок і тари, нерухомого стола-накопичувача для формування шару пляшок, захватної головки, механізмів вертикальної і горизонтальної подачі пляшок, системи керування рухом робочих органів, механізму міжшарових прокладок. Це пристрої для укладання пляшок: ОУД, фірми "Regent", "Энцингер", "Хольштейн и Капперт", "Зейтц" (книга Новиков В.М. Автоматы для извлечения бутылок из ящиков и укладка их в ящики. - М.: Пищевая промышленность, 1977 год., стр. 20, 50, 54, 57), авторські свідоцтва СРСР 291839, 448149, 423708, 379467, 925771, 763191 та інші. Недоліком таких пристроїв є циклічна робота приводу, наявність великої кількості приводів, громіздкість, складна конструкція, великі витрати часу холостого ходу на переміщення захватної головки, трудомісткість експлуатації і налагоджування. Відомо також пристрій для укладання пляшок в контейнери а.с. № 1088998 Бюл. № 16, 1984 p., який складається із конвеєрів для подачі пляшок і контейнерів, нерухомого столанакопичувача формування шару пляшок, каретки, закріпленої на ній захватної головки, що змонтована на вільних кінцях кронштейнів і з'єднана з кареткою за допомогою вертикальної напрямної, механізму приводу, який складається із двох нескінчених ланцюгів, установлених на ведучих і ведених зірочках, утворюючи ланцюгові контури, обладнаних тягою. Недоліком такого пристрою є складна конструкція пристрою, велика довжина ланцюгових контурів, велика кількість обертаючих частин, наявність складного кронштейна підвіски захватної головки, а також складна конструкція самої захватної головки, наявність окремого механізму видачі міжшарових прокладок. Крім цього, наявність холостих ходів на ділянках kf, fg і gb значно зменшують продуктивність пристрою в цілому. В основу винаходу поставлена задача удосконалення пристрою для укладання пляшок в транспортну тару шляхом змінювання конструкції, яка забезпечує гарантоване укладання пляшок в транспортну тару за рахунок їх зсуву з багатострічкового стола-накопичувача на міжшарову прокладку, відсутність склобою при завантаженні, зменшення довжини ланцюгових контурів і динамічності складових навантажень при зсуві, скорочення часу холостого ходу а також спрощення самої конструкції в цілому. Крім того досягається можливість завантаження пляшок в транспортну тару різних розмірів і різної місткості а також і в різній кількості. Поставлена задача вирішується тим, що пристрій для укладання пляшок в тару, складається із багатострічкового стола-накопичувача з напрямними, транспортної тари, шарнірного механізму підйому і фіксації транспортної тари, відхиляючої розвантажувальної торцевої планки, механізму подачі пляшок в тару, двох нескінченних ланцюгів, установлених на ведучих і ведених зірочках, гнучкого елементу, відхиляючих блоків, противаги, а також вертикальних нерухомих стояків. Згідно з винаходом вузол для укладання пляшок складається із рухомої прямокутної рамки П-подібної форми, привод якої здійснюється шляхом контакту рухомої прямокутної рамки Пподібної форми з двома ланцюговими контурами "┘" форми, крім того завантаження транспортної тари пляшками здійснюється в горизонтальній площині прямокутною рамкою Пподібної форми через відкидний перехідний місток, який є складовою частиною однієї з напрямних багатострічкового стола-накопичувача, довжина якої дорівнює трохи менше ширини транспортної тари, а сама рухома прямокутна рамка П-подібної форми рухається по підтримуючих напрямних, закріплених на вертикальних нерухомих стояках. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - рухома прямокутна рамка П-подібної форми дозволяє здійснити гарантоване 100 % перевантаження шару пляшок з багатострічкового стола-накопичувача в транспортну тару в товарному вигляді, а також повністю виключає їх склобій і коливання при завантаженні; - відкидний перехідний місток, який є складовою частиною однієї з напрямних багатострічкового стола-накопичувача, довжина якої дорівнює трохи менше ширини транспортної тари, забезпечує плавний і без перешкод перехід пляшок в транспортну тару; - привод рухомої прямокутної рамки П-подібної форми здійснюється шляхом контакту рухомої прямокутної рамки П-подібної форми з двома ланцюговими контурами "┘" форми і здійснює переміщення рухомої прямокутної рамки П-подібної форми по заданій траєкторії, не зупиняючи привод; - підтримуючі напрямні, які закріплені на вертикальних нерухомих стояках забезпечують прямолінійний, без перекосу, плавний рух рухомої прямокутної рамки П-подібної форми в горизонтальній площині при завантаженні пляшок в транспортну тару; 1 UA 109043 C2 5 10 15 20 25 30 35 40 45 50 55 - наявність противаги рухомої прямокутної рамки П-подібної форми забезпечує стабілізацію її при підйомі і опусканні, а також виключає згин в горизонтальній площині; На фіг. 1 показано пристрій для укладання пляшок в тару; на фіг. 2 показана поетапна робота пристрою для укладання пляшок в тару; на фіг. 3 показана рухома прямокутна рамка Пподібної форми. Пристрій для укладання пляшок в тару містить в собі багатострічковий стіл-накопичувач для пляшок 1, транспортну тару 2, привод шарнірного механізму підйому і фіксації транспортної тари 3, відхиляючу розвантажувальну торцеву планку 4, відкидний перехідний місток 5, рухому прямокутну рамку П-подібної форми 6 (фіг. 3), напрямні багатострічкового стола-накопичувача для пляшок 7, підтримуюча напрямна 8, відхиляючі блоки 15, гнучкий елемент 16, противагу 17 рухомої прямокутної рамки П-подібної форми 6, рухому поперечну тягу 9, змонтованою на двох нескінченних ланцюгах 10, які утворюють з ведучими зірочками 11 і веденими 12 ланцюгові контури, а також нерухому горизонтальну напрямну 13, з якою контактує при переміщенні рухома поперечна тяга 9, пляшки 14. Пристрій працює наступним чином. Приводом шарнірного механізму підйому і фіксації 3 порожня транспортна тара 2 попередньо орієнтується і фіксується в необхідному положенні, після чого піднімається до рівня багатострічкового стола-накопичувач для пляшок 1 і займає вихідне положення. Тим часом на багатострічковому столі-накопичувачі для пляшок 1 накопичується і формується шар заповнених пляшок. Рухома прямокутна рамка П-подібної форми 6, займає верхнє горизонтальне положення над пляшками 14. При цьому горизонтальне положення прямокутної рамки П-подібної форми 6 зрівноважується противагою 17, яка з'єднана гнучким елементом 16 перекинутого через відхиляючі блоки 15. Далі, контактуючи своєю правою частиною з рухомою поперечною тягою 9, яка з'єднана з нескінченними ланцюгами 10, рухома прямокутна рамка П-подібної форми 6 на ділянки ab, опускається і находить на частину пляшок, відсікаючи їх від іншої маси пляшок. Після закінчення опускання рухомої прямокутної рамки Пподібної форми 6 на багатострічковий стіл-накопичувач для пляшок 1 він зупиняється а відхиляюча розвантажувальна торцева планка 4 пересувається вздовж осі багатострічкового стола-накопичувача для пляшок 1 на невелику відстань, відходить від свого положення, тим самим знімає тиск між пляшками, що дає можливість подальшого вільного пересування рухомої прямокутної рамки П-подібної форми 6 з пляшками 14 по підтримуючий напрямній 8. Огинаючи ведену зірочку 12 нескінченні ланцюги 10 разом з поперечною тягою 9 рухаються по нерухомій горизонтальній напрямній 13, одночасно контактуючи з поперечною тягою 9, рухома прямокутна рамка П-подібної форми 6 на ділянці bс, зсуває пляшки 14 в транспортну тару 2. Пляшки на своєму шляху контактують з відкидним перехідним містком 5, який є частиною однієї з напрямних багатострічкового стола-накопичувача для пляшок 1. Під дією тиску зі сторони пляшок і рухомої прямокутної рамки П-подібної форми 6 він, повертаючись на кут 90° горизонтально, утворює тимчасову горизонтальну поверхню, по якій пересуваються пляшки з багатострічкового стола-накопичувача для пляшок 1 в транспортну тару 2. Продовжуючи рух далі і огинаючи ведучу зірочку 11, поперечна тяга 9 піднімає рухому прямокутну рамку Пподібної форми 6 над пляшками 14 на висоту діаметра ведучої зірочки 11 і на ділянки de вона виходить із транспортної тари 2, а далі на ділянки ef піднімається до гори і займає вихідне положення. Після виходу рухомої прямокутної рамки П-подібної форми 6 із транспортної тари 2 відкидний перехідний місток 5, повертаючись на кут 90°, займає своє вертикальне положення і виконує роль однієї із напрямних 7 багатострічкового стола-накопичувача для пляшок 1, а відхиляюча розвантажувальна торцева планка 4 становиться на своє місце. Після заповнення транспортної тари 2 пляшками 14 вона опускається і відводиться конвеєром, а під завантаження підходить наступна порожня тара і цикл повторюється. Технічний результат полягає в наступному: - спрощується конструкція вузла для укладання пляшок і пристрою в цілому; - скорочується шлях і траєкторія руху робочого органу (рухомої прямокутної рамки Пподібної форми) пристрою; - вдосконалення конструкції пристрою для укладання пляшок в тару підвищує продуктивність і надійність в роботі; - відсутність коливань, як всієї системи так, і шару пляшок при їх переміщенні, а також забезпечується безударне їх укладання в транспортну тару; - забезпечується компактність, простота обслуговування пристрою, а також безпека роботи на ньому; 2 UA 109043 C2 - утворюється можливість укладання пляшок в транспортну тару різних розмірів і різної місткості; - забезпечується нормальна і безаварійна робота пристрою в автоматичному режимі. 5 10 15 ФОРМУЛА ВИНАХОДУ Пристрій для укладання пляшок в тару, що складається із багатострічкового столанакопичувача з напрямними, транспортної тари з шарнірним механізмом підйому і фіксації, механізму подачі пляшок в тару, двох нескінченних ланцюгів, установлених на ведучих і ведених зірочках, який відрізняється тим, що механізм подачі пляшок в тару виконаний у вигляді рухомої прямокутної рамки П-подібної форми з противагою, що встановлена з можливістю переміщення по підтримуючих напрямних, закріплених на нерухомих стояках, та здатна приводитись в дію поперечною тягою, з'єднаною з двома нескінченними ланцюгами, що утворюють контури "┘" форми, а з противагою рамка з'єднана гнучким елементом через відхиляючі блоки, при цьому багатострічковий стіл-накопичувач містить відхиляючу розвантажувальну торцеву планку і перехідний місток, який є складовою частиною напрямної багатострічкового стола-накопичувача зі сторони транспортної тари, має довжину, меншу ширини транспортної тари, та встановлений з можливістю відкидання в горизонтальне положення в транспортну тару. 3 UA 109043 C2 4 UA 109043 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
