Система облицьовування поверхні

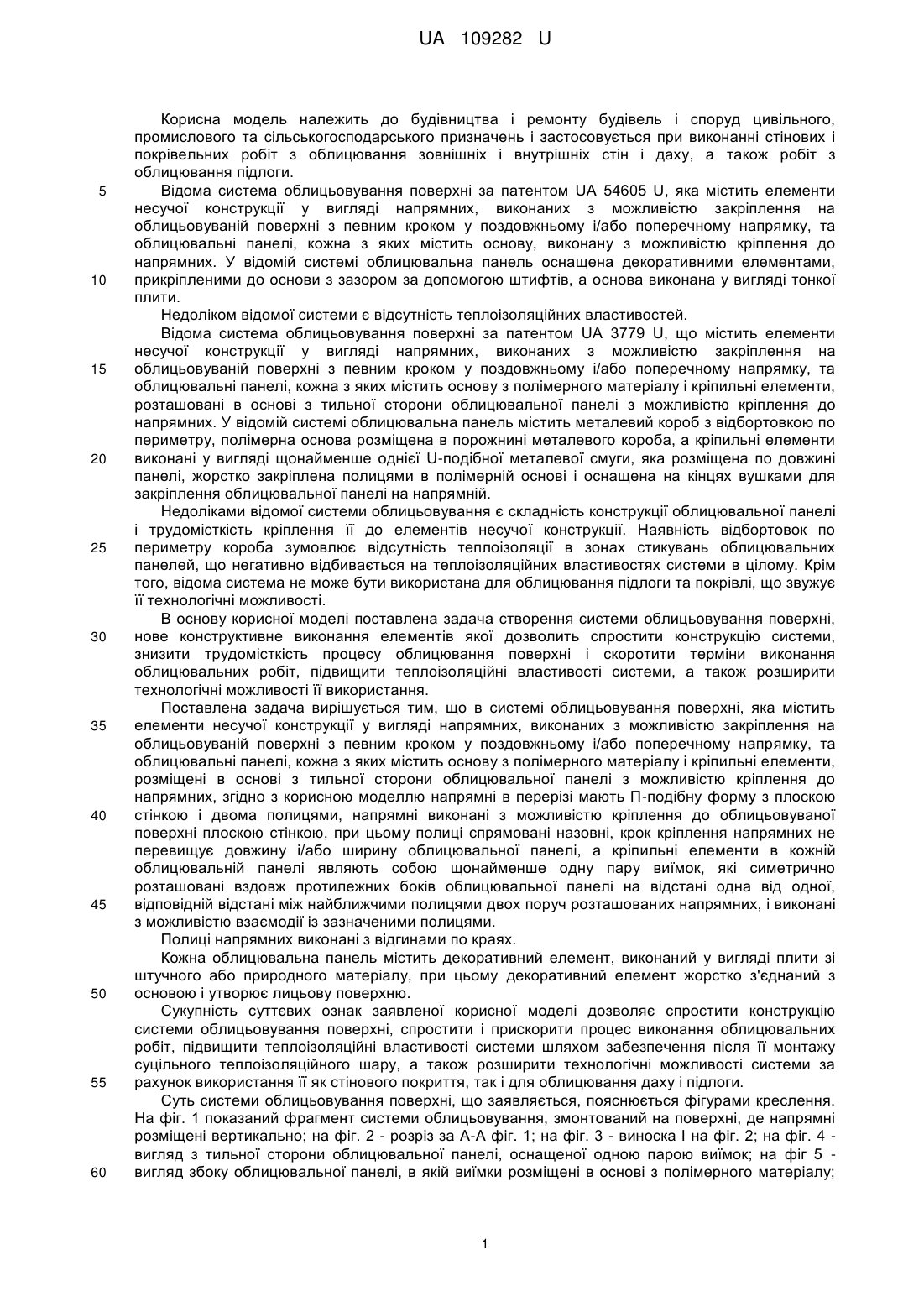

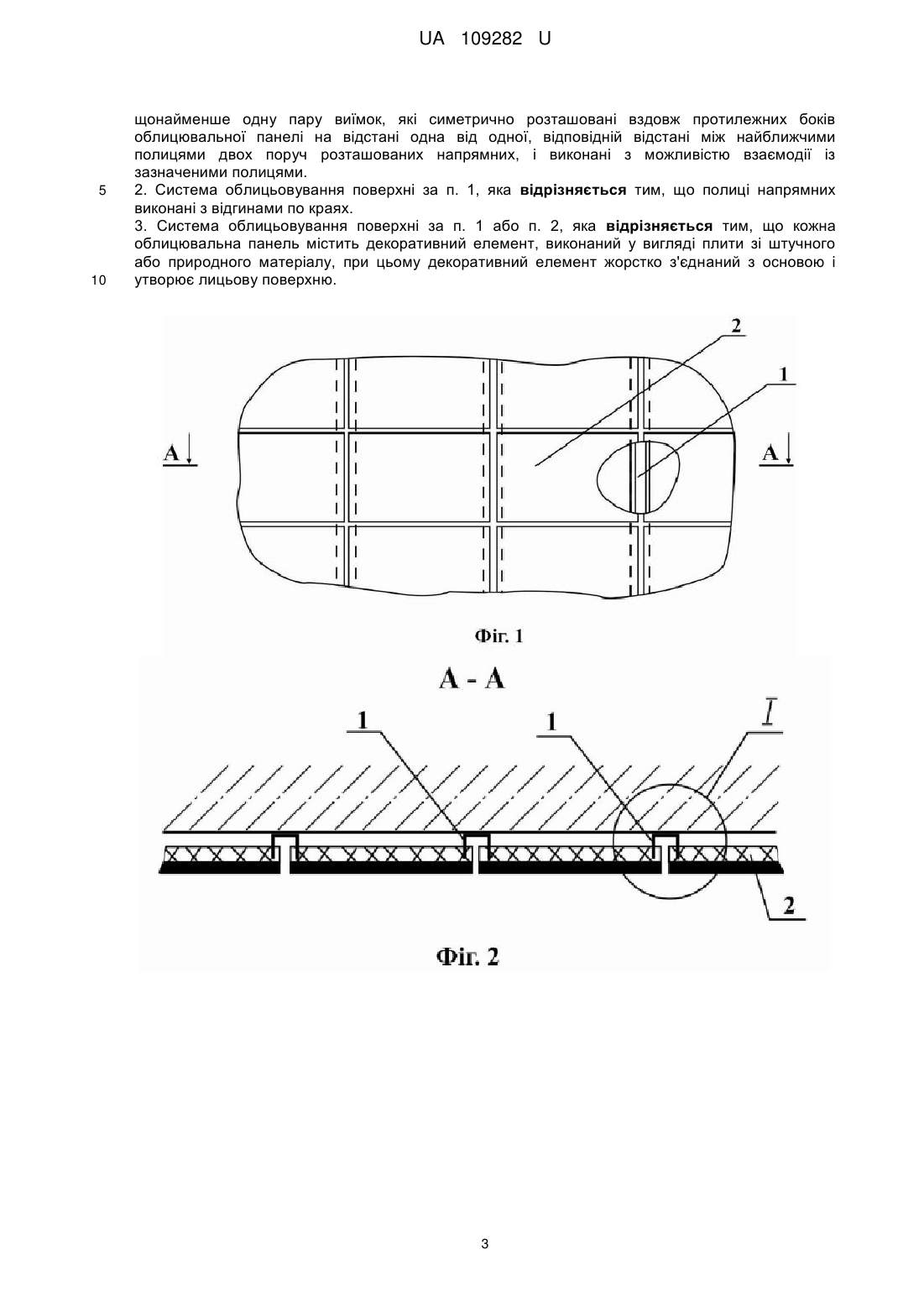

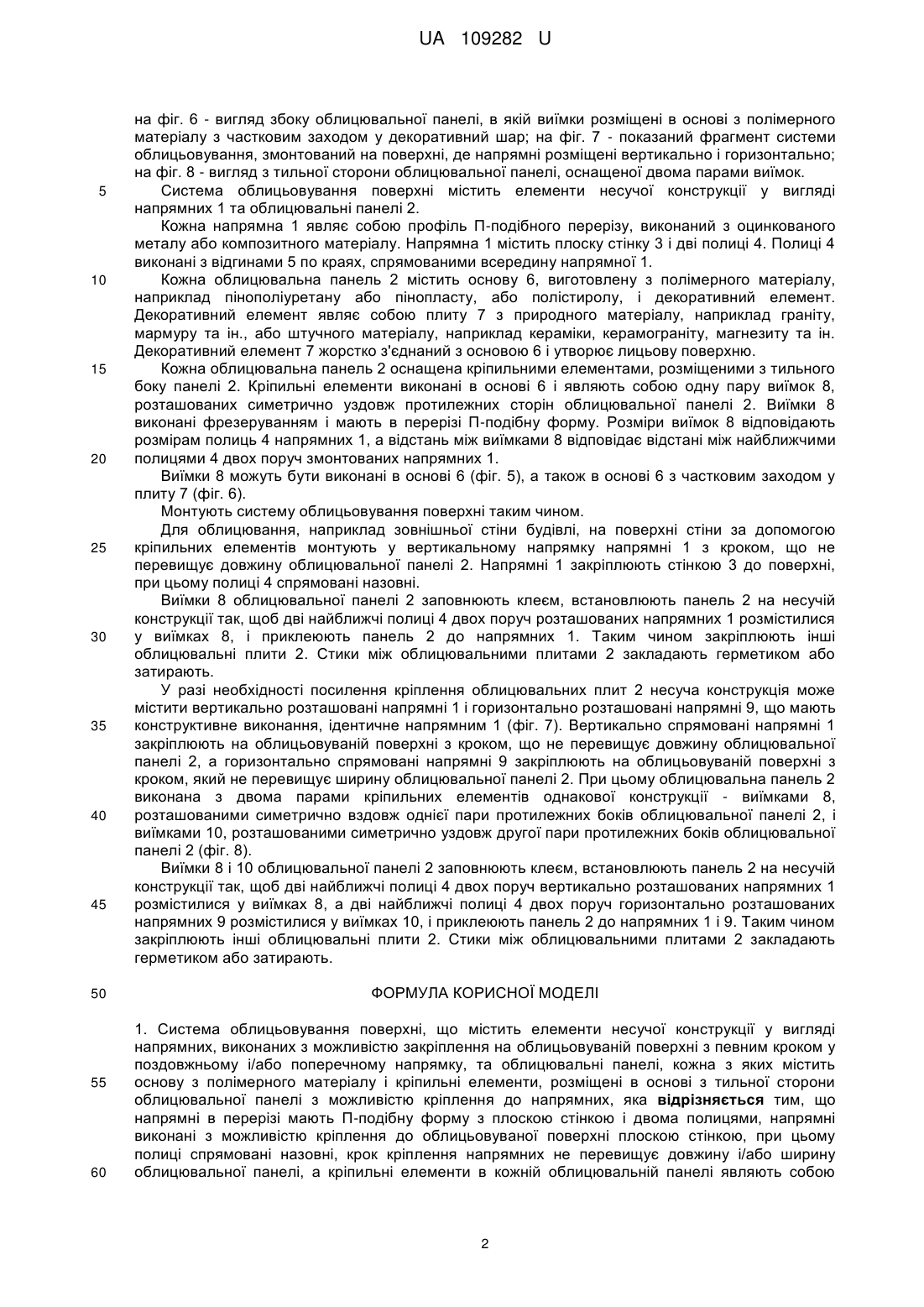

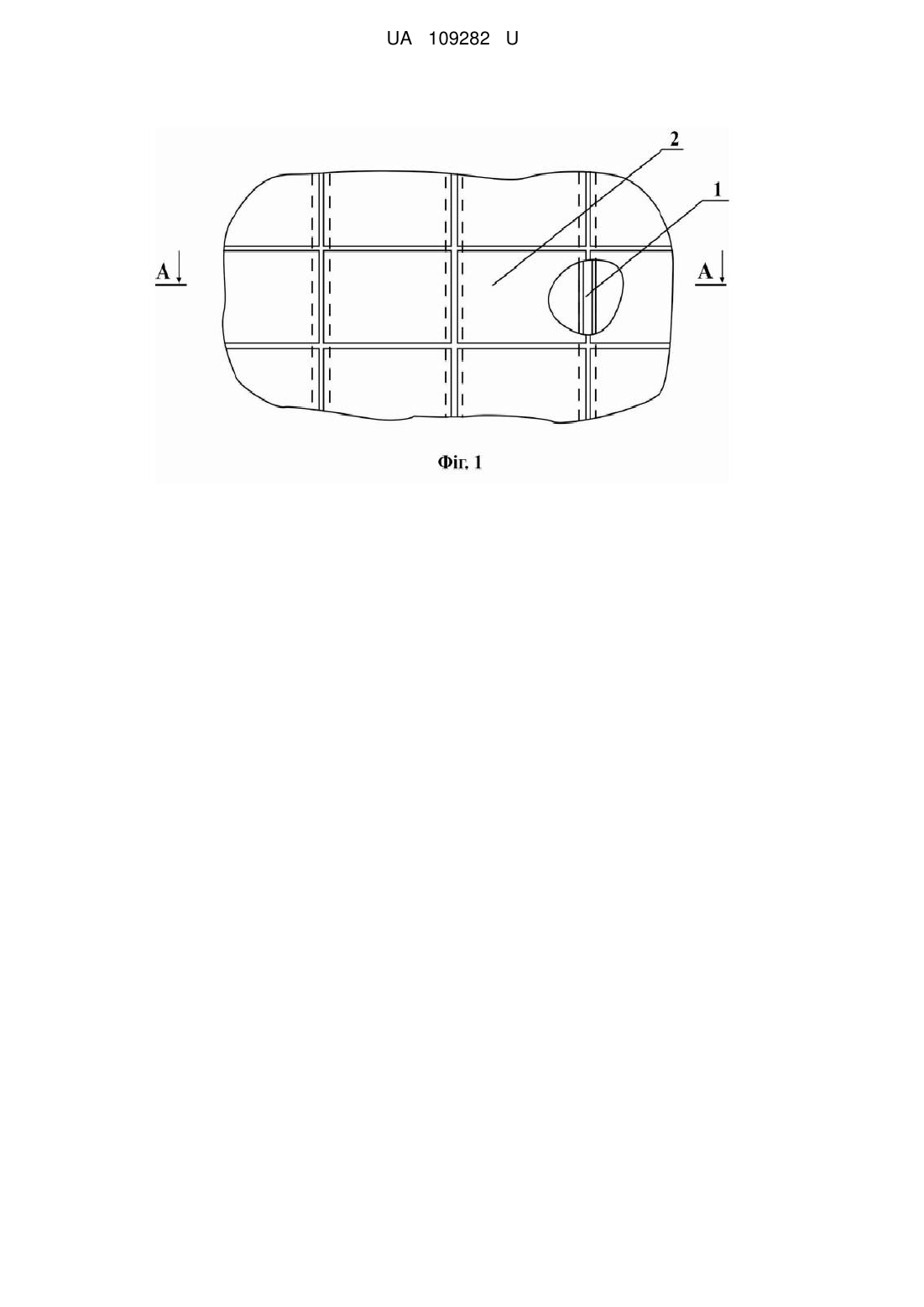

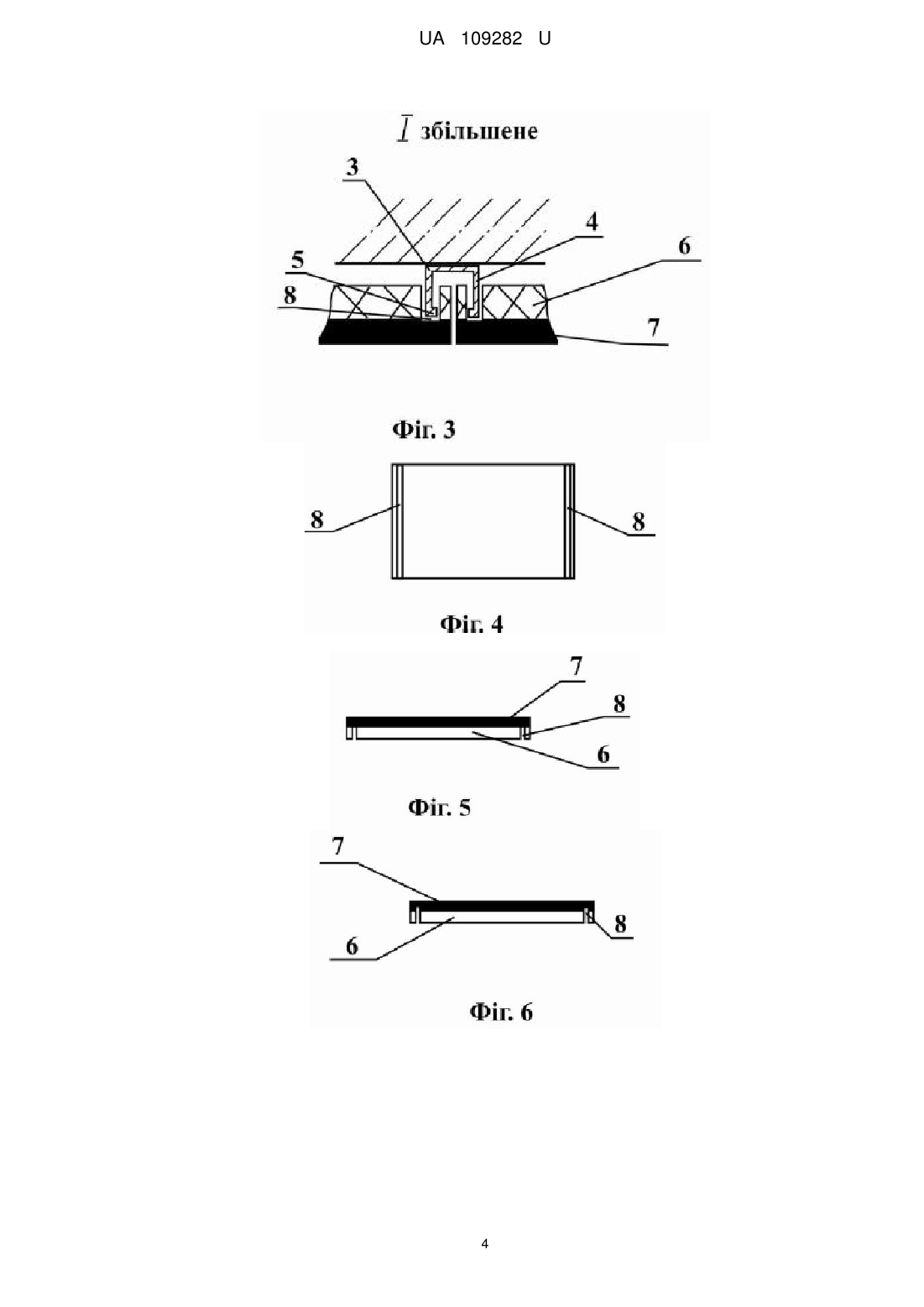

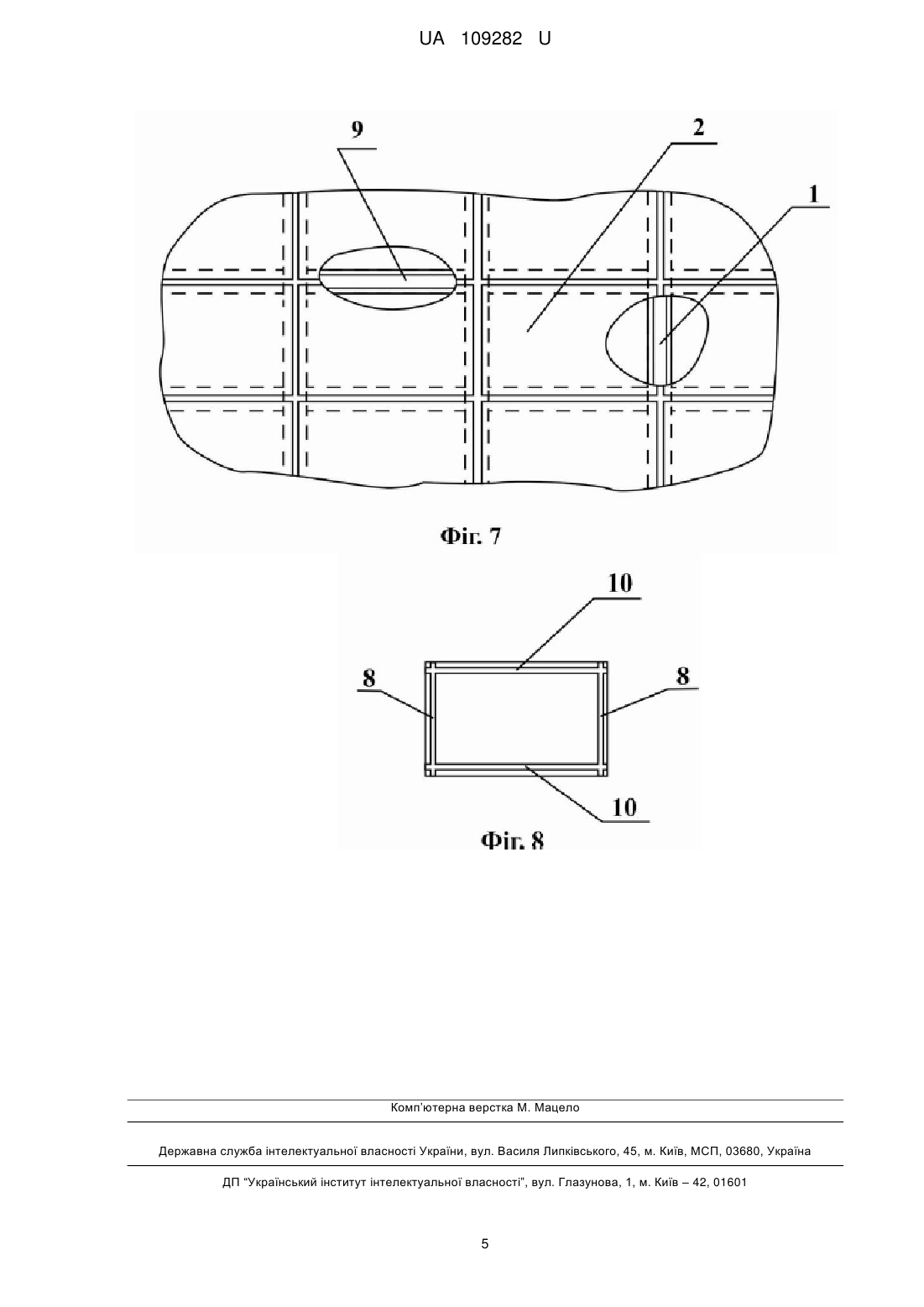

Реферат: Система облицьовування поверхні містить елементи несучої конструкції у вигляді напрямних, виконаних з можливістю закріплення на облицьовуваній поверхні з певним кроком у поздовжньому і/або поперечному напрямку, та облицювальні панелі, кожна з яких містить основу з полімерного матеріалу і кріпильні елементи, розміщені в основі з тильної сторони облицювальної панелі з можливістю кріплення до напрямних. Напрямні в перерізі мають Пподібну форму з плоскою стінкою і двома полицями, напрямні виконані з можливістю кріплення до облицьовуваної поверхні плоскою стінкою, при цьому полиці спрямовані назовні, крок кріплення напрямних не перевищує довжину і/або ширину облицювальної панелі, а кріпильні елементи в кожній облицювальній панелі являють собою щонайменше одну пару виїмок, які симетрично розташовані вздовж протилежних боків облицювальної панелі на відстані одна від одної, відповідній відстані між найближчими полицями двох поруч розташованих напрямних, і виконані з можливістю взаємодії із зазначеними полицями. UA 109282 U (54) СИСТЕМА ОБЛИЦЬОВУВАННЯ ПОВЕРХНІ UA 109282 U UA 109282 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і ремонту будівель і споруд цивільного, промислового та сільськогосподарського призначень і застосовується при виконанні стінових і покрівельних робіт з облицювання зовнішніх і внутрішніх стін і даху, а також робіт з облицювання підлоги. Відома система облицьовування поверхні за патентом UA 54605 U, яка містить елементи несучої конструкції у вигляді напрямних, виконаних з можливістю закріплення на облицьовуваній поверхні з певним кроком у поздовжньому і/або поперечному напрямку, та облицювальні панелі, кожна з яких містить основу, виконану з можливістю кріплення до напрямних. У відомій системі облицювальна панель оснащена декоративними елементами, прикріпленими до основи з зазором за допомогою штифтів, а основа виконана у вигляді тонкої плити. Недоліком відомої системи є відсутність теплоізоляційних властивостей. Відома система облицьовування поверхні за патентом UA 3779 U, що містить елементи несучої конструкції у вигляді напрямних, виконаних з можливістю закріплення на облицьовуваній поверхні з певним кроком у поздовжньому і/або поперечному напрямку, та облицювальні панелі, кожна з яких містить основу з полімерного матеріалу і кріпильні елементи, розташовані в основі з тильної сторони облицювальної панелі з можливістю кріплення до напрямних. У відомій системі облицювальна панель містить металевий короб з відбортовкою по периметру, полімерна основа розміщена в порожнині металевого короба, а кріпильні елементи виконані у вигляді щонайменше однієї U-подібної металевої смуги, яка розміщена по довжині панелі, жорстко закріплена полицями в полімерній основі і оснащена на кінцях вушками для закріплення облицювальної панелі на напрямній. Недоліками відомої системи облицьовування є складність конструкції облицювальної панелі і трудомісткість кріплення її до елементів несучої конструкції. Наявність відбортовок по периметру короба зумовлює відсутність теплоізоляції в зонах стикувань облицювальних панелей, що негативно відбивається на теплоізоляційних властивостях системи в цілому. Крім того, відома система не може бути використана для облицювання підлоги та покрівлі, що звужує її технологічні можливості. В основу корисної моделі поставлена задача створення системи облицьовування поверхні, нове конструктивне виконання елементів якої дозволить спростити конструкцію системи, знизити трудомісткість процесу облицювання поверхні і скоротити терміни виконання облицювальних робіт, підвищити теплоізоляційні властивості системи, а також розширити технологічні можливості її використання. Поставлена задача вирішується тим, що в системі облицьовування поверхні, яка містить елементи несучої конструкції у вигляді напрямних, виконаних з можливістю закріплення на облицьовуваній поверхні з певним кроком у поздовжньому і/або поперечному напрямку, та облицювальні панелі, кожна з яких містить основу з полімерного матеріалу і кріпильні елементи, розміщені в основі з тильної сторони облицювальної панелі з можливістю кріплення до напрямних, згідно з корисною моделлю напрямні в перерізі мають П-подібну форму з плоскою стінкою і двома полицями, напрямні виконані з можливістю кріплення до облицьовуваної поверхні плоскою стінкою, при цьому полиці спрямовані назовні, крок кріплення напрямних не перевищує довжину і/або ширину облицювальної панелі, а кріпильні елементи в кожній облицювальній панелі являють собою щонайменше одну пару виїмок, які симетрично розташовані вздовж протилежних боків облицювальної панелі на відстані одна від одної, відповідній відстані між найближчими полицями двох поруч розташованих напрямних, і виконані з можливістю взаємодії із зазначеними полицями. Полиці напрямних виконані з відгинами по краях. Кожна облицювальна панель містить декоративний елемент, виконаний у вигляді плити зі штучного або природного матеріалу, при цьому декоративний елемент жорстко з'єднаний з основою і утворює лицьову поверхню. Сукупність суттєвих ознак заявленої корисної моделі дозволяє спростити конструкцію системи облицьовування поверхні, спростити і прискорити процес виконання облицювальних робіт, підвищити теплоізоляційні властивості системи шляхом забезпечення після її монтажу суцільного теплоізоляційного шару, а також розширити технологічні можливості системи за рахунок використання її як стінового покриття, так і для облицювання даху і підлоги. Суть системи облицьовування поверхні, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний фрагмент системи облицьовування, змонтований на поверхні, де напрямні розміщені вертикально; на фіг. 2 - розріз за А-А фіг. 1; на фіг. 3 - виноска І на фіг. 2; на фіг. 4 вигляд з тильної сторони облицювальної панелі, оснащеної одною парою виїмок; на фіг 5 вигляд збоку облицювальної панелі, в якій виїмки розміщені в основі з полімерного матеріалу; 1 UA 109282 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 6 - вигляд збоку облицювальної панелі, в якій виїмки розміщені в основі з полімерного матеріалу з частковим заходом у декоративний шар; на фіг. 7 - показаний фрагмент системи облицьовування, змонтований на поверхні, де напрямні розміщені вертикально і горизонтально; на фіг. 8 - вигляд з тильної сторони облицювальної панелі, оснащеної двома парами виїмок. Система облицьовування поверхні містить елементи несучої конструкції у вигляді напрямних 1 та облицювальні панелі 2. Кожна напрямна 1 являє собою профіль П-подібного перерізу, виконаний з оцинкованого металу або композитного матеріалу. Напрямна 1 містить плоску стінку 3 і дві полиці 4. Полиці 4 виконані з відгинами 5 по краях, спрямованими всередину напрямної 1. Кожна облицювальна панель 2 містить основу 6, виготовлену з полімерного матеріалу, наприклад пінополіуретану або пінопласту, або полістиролу, і декоративний елемент. Декоративний елемент являє собою плиту 7 з природного матеріалу, наприклад граніту, мармуру та ін., або штучного матеріалу, наприклад кераміки, керамограніту, магнезиту та ін. Декоративний елемент 7 жорстко з'єднаний з основою 6 і утворює лицьову поверхню. Кожна облицювальна панель 2 оснащена кріпильними елементами, розміщеними з тильного боку панелі 2. Кріпильні елементи виконані в основі 6 і являють собою одну пару виїмок 8, розташованих симетрично уздовж протилежних сторін облицювальної панелі 2. Виїмки 8 виконані фрезеруванням і мають в перерізі П-подібну форму. Розміри виїмок 8 відповідають розмірам полиць 4 напрямних 1, а відстань між виїмками 8 відповідає відстані між найближчими полицями 4 двох поруч змонтованих напрямних 1. Виїмки 8 можуть бути виконані в основі 6 (фіг. 5), а також в основі 6 з частковим заходом у плиту 7 (фіг. 6). Монтують систему облицьовування поверхні таким чином. Для облицювання, наприклад зовнішньої стіни будівлі, на поверхні стіни за допомогою кріпильних елементів монтують у вертикальному напрямку напрямні 1 з кроком, що не перевищує довжину облицювальної панелі 2. Напрямні 1 закріплюють стінкою 3 до поверхні, при цьому полиці 4 спрямовані назовні. Виїмки 8 облицювальної панелі 2 заповнюють клеєм, встановлюють панель 2 на несучій конструкції так, щоб дві найближчі полиці 4 двох поруч розташованих напрямних 1 розмістилися у виїмках 8, і приклеюють панель 2 до напрямних 1. Таким чином закріплюють інші облицювальні плити 2. Стики між облицювальними плитами 2 закладають герметиком або затирають. У разі необхідності посилення кріплення облицювальних плит 2 несуча конструкція може містити вертикально розташовані напрямні 1 і горизонтально розташовані напрямні 9, що мають конструктивне виконання, ідентичне напрямним 1 (фіг. 7). Вертикально спрямовані напрямні 1 закріплюють на облицьовуваній поверхні з кроком, що не перевищує довжину облицювальної панелі 2, а горизонтально спрямовані напрямні 9 закріплюють на облицьовуваній поверхні з кроком, який не перевищує ширину облицювальної панелі 2. При цьому облицювальна панель 2 виконана з двома парами кріпильних елементів однакової конструкції - виїмками 8, розташованими симетрично вздовж однієї пари протилежних боків облицювальної панелі 2, і виїмками 10, розташованими симетрично уздовж другої пари протилежних боків облицювальної панелі 2 (фіг. 8). Виїмки 8 і 10 облицювальної панелі 2 заповнюють клеєм, встановлюють панель 2 на несучій конструкції так, щоб дві найближчі полиці 4 двох поруч вертикально розташованих напрямних 1 розмістилися у виїмках 8, а дві найближчі полиці 4 двох поруч горизонтально розташованих напрямних 9 розмістилися у виїмках 10, і приклеюють панель 2 до напрямних 1 і 9. Таким чином закріплюють інші облицювальні плити 2. Стики між облицювальними плитами 2 закладають герметиком або затирають. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система облицьовування поверхні, що містить елементи несучої конструкції у вигляді напрямних, виконаних з можливістю закріплення на облицьовуваній поверхні з певним кроком у поздовжньому і/або поперечному напрямку, та облицювальні панелі, кожна з яких містить основу з полімерного матеріалу і кріпильні елементи, розміщені в основі з тильної сторони облицювальної панелі з можливістю кріплення до напрямних, яка відрізняється тим, що напрямні в перерізі мають П-подібну форму з плоскою стінкою і двома полицями, напрямні виконані з можливістю кріплення до облицьовуваної поверхні плоскою стінкою, при цьому полиці спрямовані назовні, крок кріплення напрямних не перевищує довжину і/або ширину облицювальної панелі, а кріпильні елементи в кожній облицювальній панелі являють собою 2 UA 109282 U 5 10 щонайменше одну пару виїмок, які симетрично розташовані вздовж протилежних боків облицювальної панелі на відстані одна від одної, відповідній відстані між найближчими полицями двох поруч розташованих напрямних, і виконані з можливістю взаємодії із зазначеними полицями. 2. Система облицьовування поверхні за п. 1, яка відрізняється тим, що полиці напрямних виконані з відгинами по краях. 3. Система облицьовування поверхні за п. 1 або п. 2, яка відрізняється тим, що кожна облицювальна панель містить декоративний елемент, виконаний у вигляді плити зі штучного або природного матеріалу, при цьому декоративний елемент жорстко з'єднаний з основою і утворює лицьову поверхню. 3 UA 109282 U 4 UA 109282 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
