Лінія для облицьовування плит

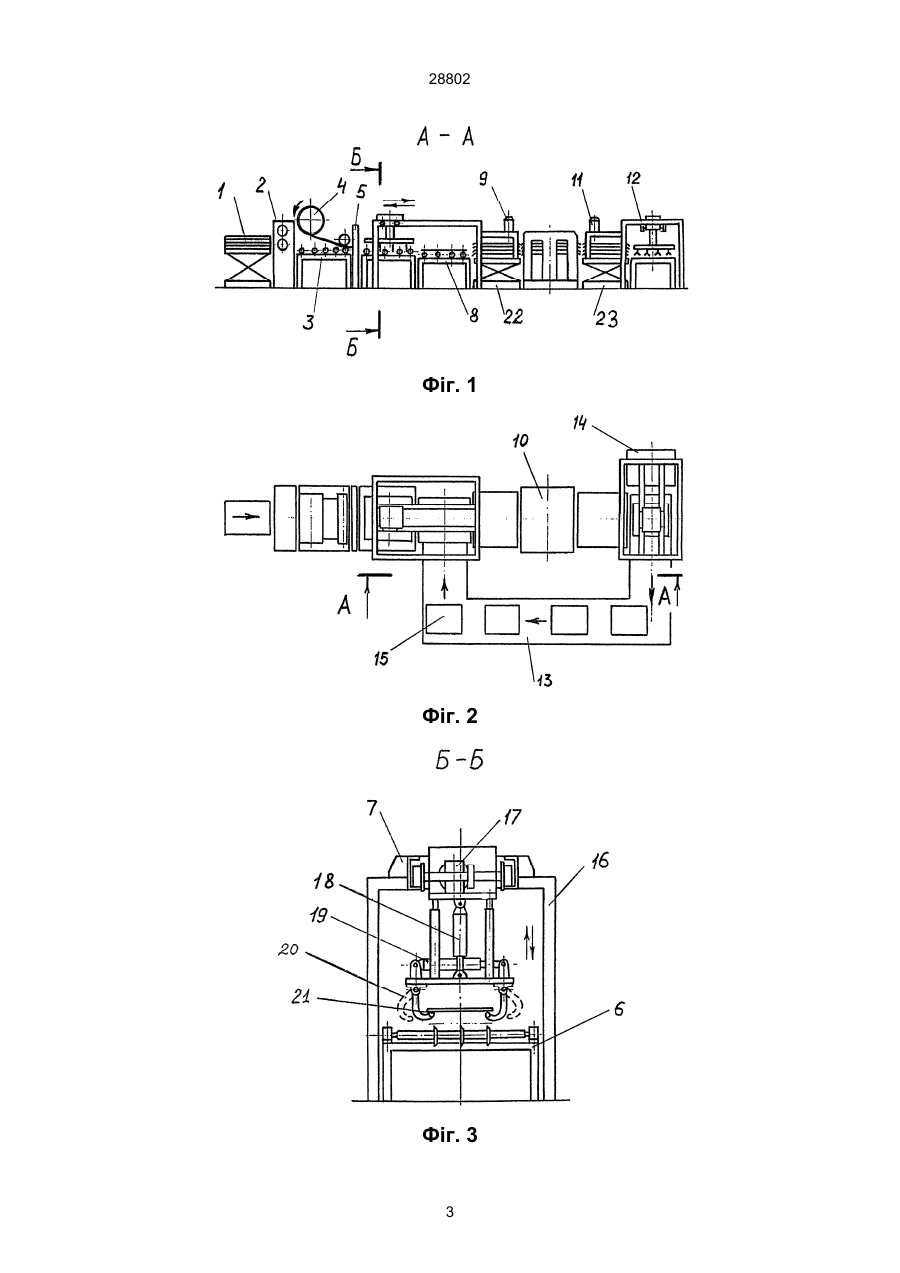

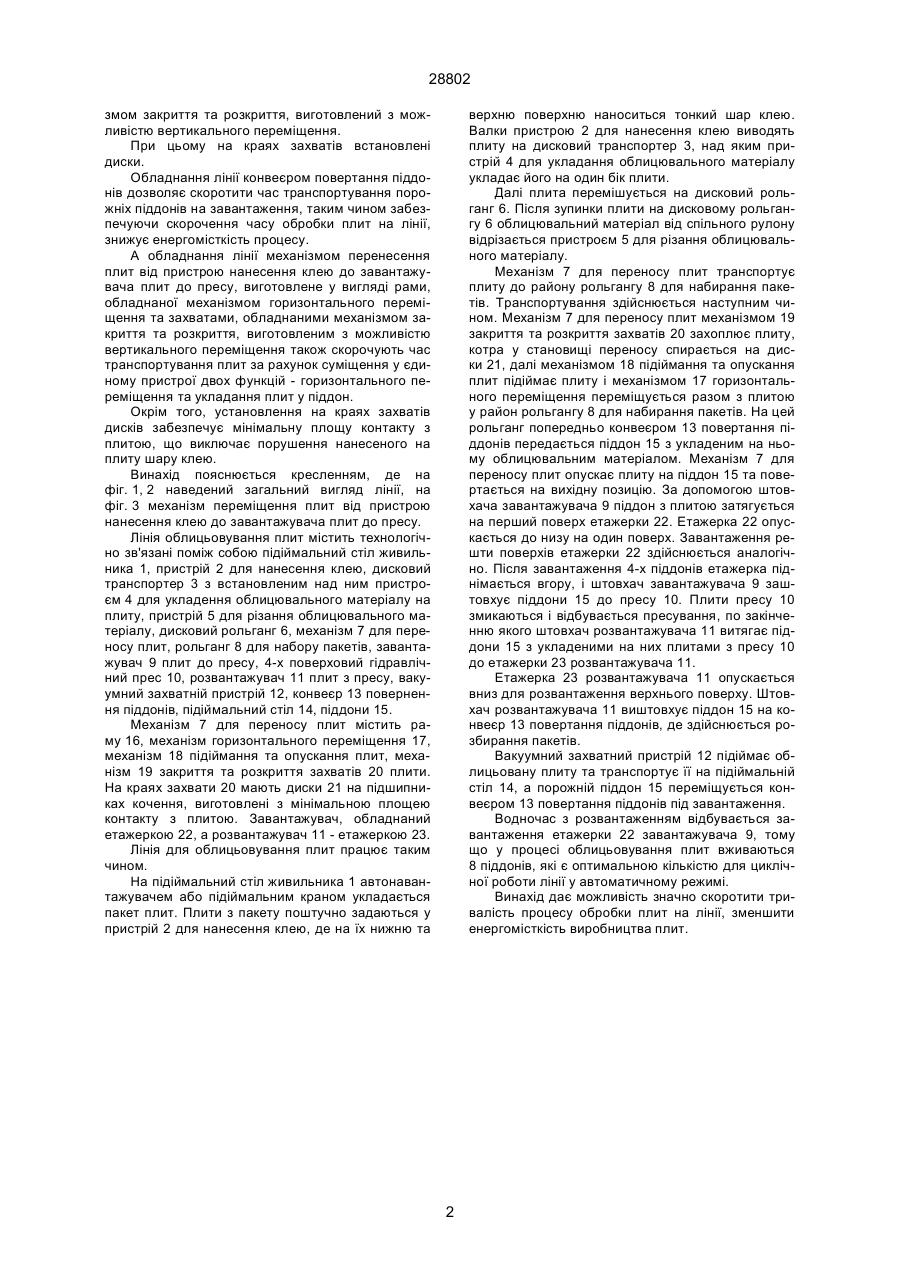

1. Лінія для облицьовування плит, яка містить зв'язані поміж собою механізмами переміщення 28802 змом закриття та розкриття, виготовлений з можливістю вертикального переміщення. При цьому на краях захватів встановлені диски. Обладнання лінії конвеєром повертання піддонів дозволяє скоротити час транспортування порожніх піддонів на завантаження, таким чином забезпечуючи скорочення часу обробки плит на лінії, знижує енергомісткість процесу. А обладнання лінії механізмом перенесення плит від пристрою нанесення клею до завантажувача плит до пресу, виготовлене у вигляді рами, обладнаної механізмом горизонтального переміщення та захватами, обладнаними механізмом закриття та розкриття, виготовленим з можливістю вертикального переміщення також скорочують час транспортування плит за рахунок суміщення у єдиному пристрої двох функцій - горизонтального переміщення та укладання плит у піддон. Окрім того, установлення на краях захватів дисків забезпечує мінімальну площу контакту з плитою, що виключає порушення нанесеного на плиту шару клею. Винахід пояснюється кресленням, де на фіг. 1, 2 наведений загальний вигляд лінії, на фіг. 3 механізм переміщення плит від пристрою нанесення клею до завантажувача плит до пресу. Лінія облицьовування плит містить технологічно зв'язані поміж собою підіймальний стіл живильника 1, пристрій 2 для нанесення клею, дисковий транспортер 3 з встановленим над ним пристроєм 4 для укладення облицювального матеріалу на плиту, пристрій 5 для різання облицювального матеріалу, дисковий рольганг 6, механізм 7 для переносу плит, рольганг 8 для набору пакетів, завантажувач 9 плит до пресу, 4-х поверховий гідравлічний прес 10, розвантажувач 11 плит з пресу, вакуумний захватній пристрій 12, конвеєр 13 повернення піддонів, підіймальний стіл 14, піддони 15. Механізм 7 для переносу плит містить раму 16, механізм горизонтального переміщення 17, механізм 18 підіймання та опускання плит, механізм 19 закриття та розкриття захватів 20 плити. На краях захвати 20 мають диски 21 на підшипниках кочення, виготовлені з мінімальною площею контакту з плитою. Завантажувач, обладнаний етажеркою 22, а розвантажувач 11 - етажеркою 23. Лінія для облицьовування плит працює таким чином. На підіймальний стіл живильника 1 автонавантажувачем або підіймальним краном укладається пакет плит. Плити з пакету поштучно задаються у пристрій 2 для нанесення клею, де на їх нижню та верхню поверхню наноситься тонкий шар клею. Валки пристрою 2 для нанесення клею виводять плиту на дисковий транспортер 3, над яким пристрій 4 для укладання облицювального матеріалу укладає його на один бік плити. Далі плита перемішується на дисковий рольганг 6. Після зупинки плити на дисковому рольгангу 6 облицювальний матеріал від спільного рулону відрізається пристроєм 5 для різання облицювального матеріалу. Механізм 7 для переносу плит транспортує плиту до району рольгангу 8 для набирання пакетів. Транспортування здійснюється наступним чином. Механізм 7 для переносу плит механізмом 19 закриття та розкриття захватів 20 захоплює плиту, котра у становищі переносу спирається на диски 21, далі механізмом 18 підіймання та опускання плит підіймає плиту і механізмом 17 горизонтального переміщення переміщується разом з плитою у район рольгангу 8 для набирання пакетів. На цей рольганг попередньо конвеєром 13 повертання піддонів передається піддон 15 з укладеним на ньому облицювальним матеріалом. Механізм 7 для переносу плит опускає плиту на піддон 15 та повертається на вихідну позицію. За допомогою штовхача завантажувача 9 піддон з плитою затягується на перший поверх етажерки 22. Етажерка 22 опускається до низу на один поверх. Завантаження решти поверхів етажерки 22 здійснюється аналогічно. Після завантаження 4-х піддонів етажерка піднімається вгору, і штовхач завантажувача 9 заштовхує піддони 15 до пресу 10. Плити пресу 10 змикаються і відбувається пресування, по закінченню якого штовхач розвантажувача 11 витягає піддони 15 з укладеними на них плитами з пресу 10 до етажерки 23 розвантажувача 11. Етажерка 23 розвантажувача 11 опускається вниз для розвантаження верхнього поверху. Штовхач розвантажувача 11 виштовхує піддон 15 на конвеєр 13 повертання піддонів, де здійснюється розбирання пакетів. Вакуумний захватний пристрій 12 підіймає облицьовану плиту та транспортує її на підіймальній стіл 14, а порожній піддон 15 переміщується конвеєром 13 повертання піддонів під завантаження. Водночас з розвантаженням відбувається завантаження етажерки 22 завантажувача 9, тому що у процесі облицьовування плит вживаються 8 піддонів, які є оптимальною кількістю для циклічної роботи лінії у автоматичному режимі. Винахід дає можливість значно скоротити тривалість процесу обробки плит на лінії, зменшити енергомісткість виробництва плит. 2 28802 Фіг. 1 Фіг. 2 Фіг. 3 3 28802 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
