Спосіб облицьовування плит

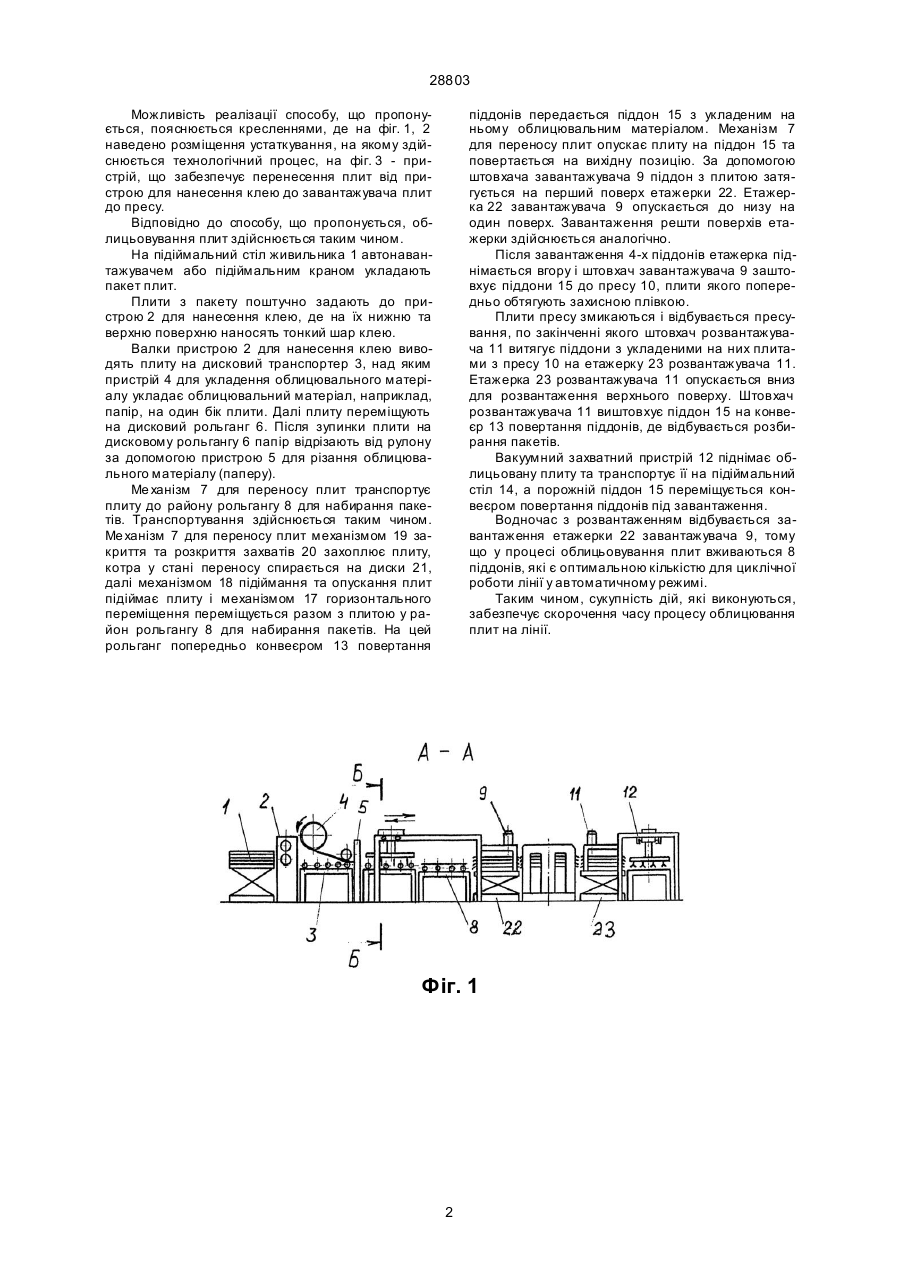

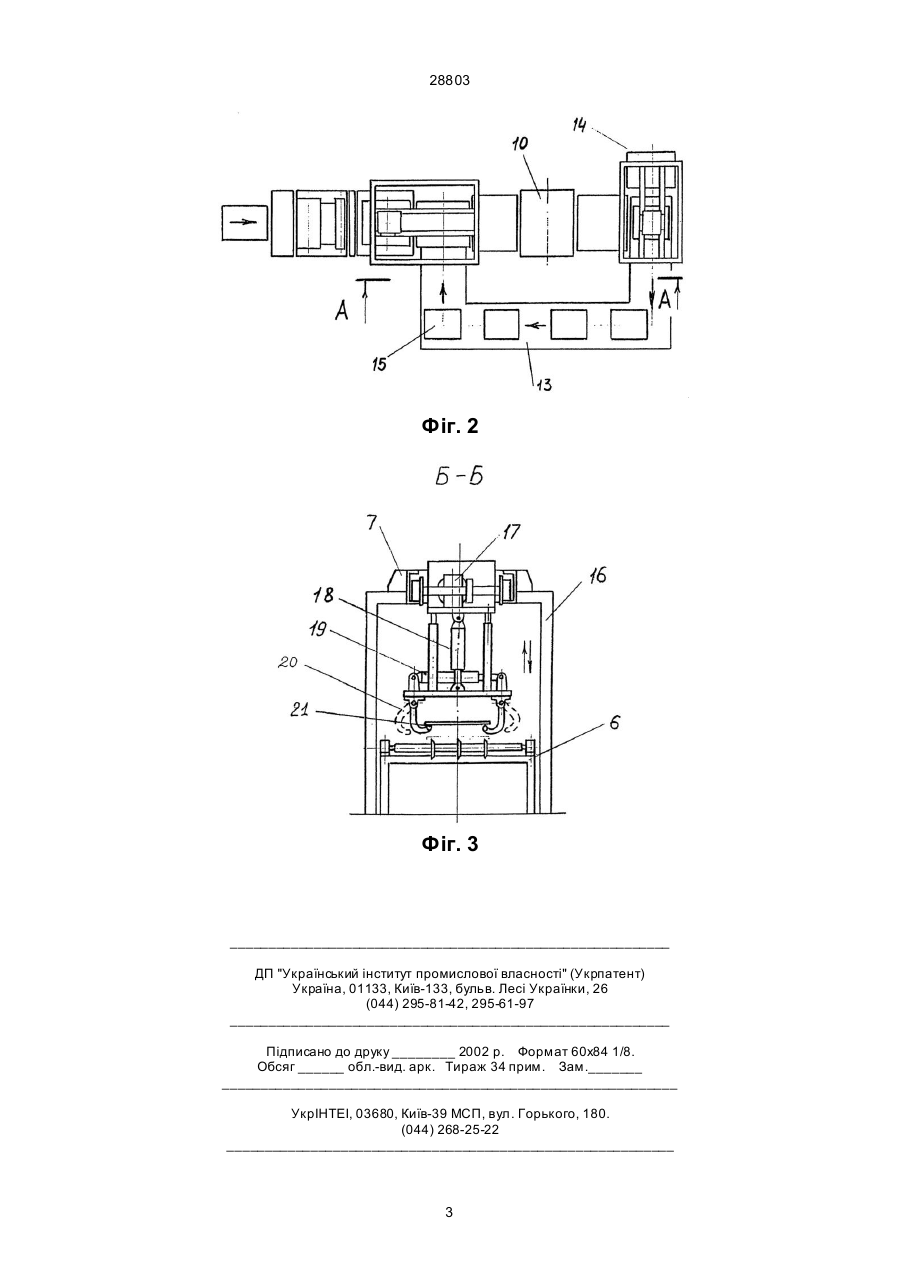

1. Спосіб облицьовування плит, що містить нанесення клею на плиту, укладання облицюваль 28803 Можливість реалізації способу, що пропонується, пояснюється кресленнями, де на фіг. 1, 2 наведено розміщення устаткування, на якому здійснюється технологічний процес, на фіг. 3 - пристрій, що забезпечує перенесення плит від пристрою для нанесення клею до завантажувача плит до пресу. Відповідно до способу, що пропонується, облицьовування плит здійснюється таким чином. На підіймальний стіл живильника 1 автонавантажувачем або підіймальним краном укладають пакет плит. Плити з пакету поштучно задають до пристрою 2 для нанесення клею, де на їх нижню та верхню поверхню наносять тонкий шар клею. Валки пристрою 2 для нанесення клею виводять плиту на дисковий транспортер 3, над яким пристрій 4 для укладення облицювального матеріалу укладає облицювальний матеріал, наприклад, папір, на один бік плити. Далі плиту переміщують на дисковий рольганг 6. Після зупинки плити на дисковому рольгангу 6 папір відрізають від рулону за допомогою пристрою 5 для різання облицювального матеріалу (паперу). Ме ханізм 7 для переносу плит транспортує плиту до району рольгангу 8 для набирання пакетів. Транспортування здійснюється таким чином. Ме ханізм 7 для переносу плит механізмом 19 закриття та розкриття захватів 20 захоплює плиту, котра у стані переносу спирається на диски 21, далі механізмом 18 підіймання та опускання плит підіймає плиту і механізмом 17 горизонтального переміщення переміщується разом з плитою у район рольгангу 8 для набирання пакетів. На цей рольганг попередньо конвеєром 13 повертання піддонів передається піддон 15 з укладеним на ньому облицювальним матеріалом. Механізм 7 для переносу плит опускає плиту на піддон 15 та повертається на вихідну позицію. За допомогою штовхача завантажувача 9 піддон з плитою затягується на перший поверх етажерки 22. Етажерка 22 завантажувача 9 опускається до низу на один поверх. Завантаження решти поверхів етажерки здійснюється аналогічно. Після завантаження 4-х піддонів етажерка піднімається вгору і штовхач завантажувача 9 заштовхує піддони 15 до пресу 10, плити якого попередньо обтягують захисною плівкою. Плити пресу змикаються і відбувається пресування, по закінченні якого штовхач розвантажувача 11 витягує піддони з укладеними на них плитами з пресу 10 на етажерку 23 розвантажувача 11. Етажерка 23 розвантажувача 11 опускається вниз для розвантаження верхнього поверху. Штовхач розвантажувача 11 виштовхує піддон 15 на конвеєр 13 повертання піддонів, де відбувається розбирання пакетів. Вакуумний захватний пристрій 12 піднімає облицьовану плиту та транспортує її на підіймальний стіл 14, а порожній піддон 15 переміщується конвеєром повертання піддонів під завантаження. Водночас з розвантаженням відбувається завантаження етажерки 22 завантажувача 9, тому що у процесі облицьовування плит вживаються 8 піддонів, які є оптимальною кількістю для циклічної роботи лінії у автоматичному режимі. Таким чином, сукупність дій, які виконуються, забезпечує скорочення часу процесу облицювання плит на лінії. Фіг. 1 2 28803 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
