Кран для стисненої текучої субстанції і резервуар, який має такий кран

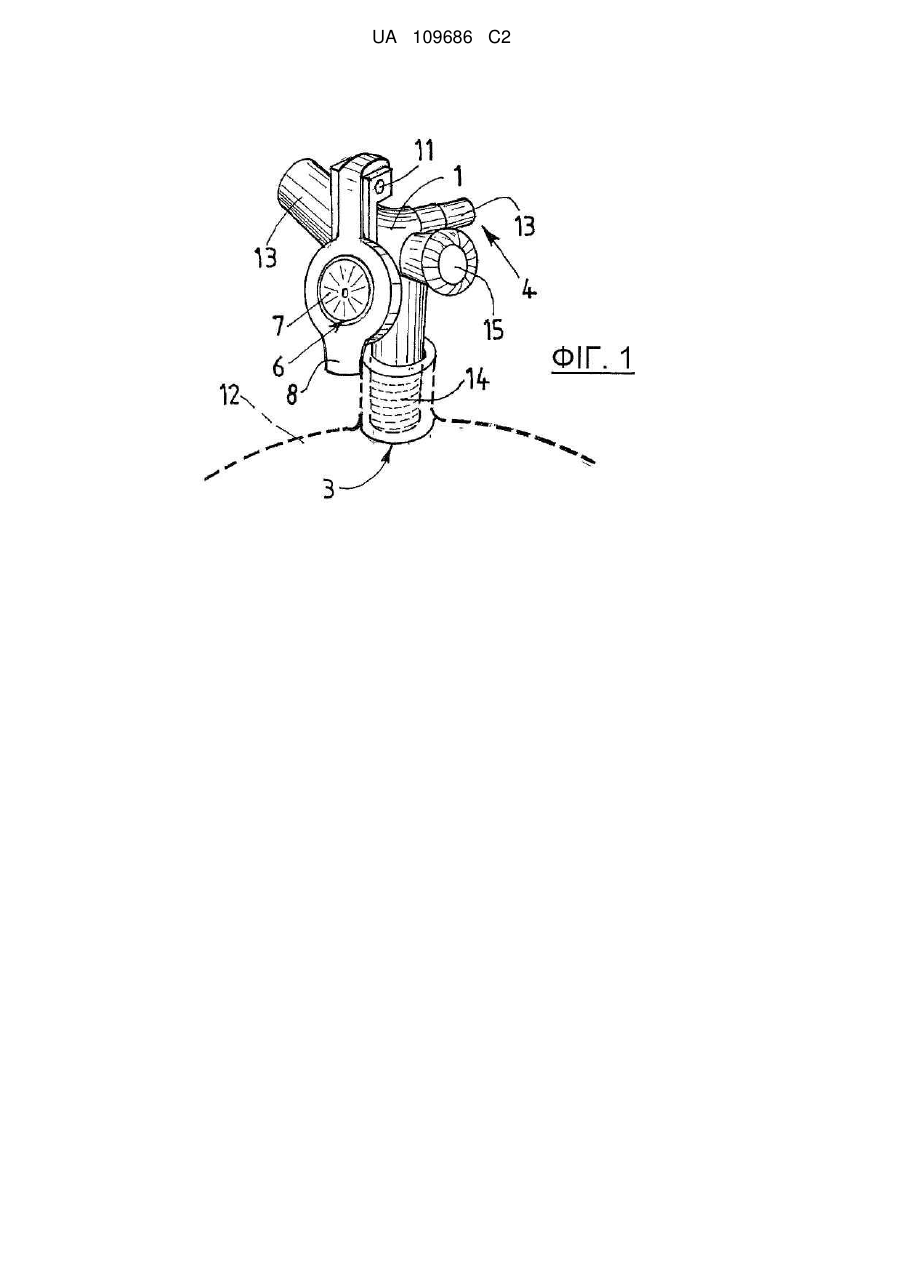

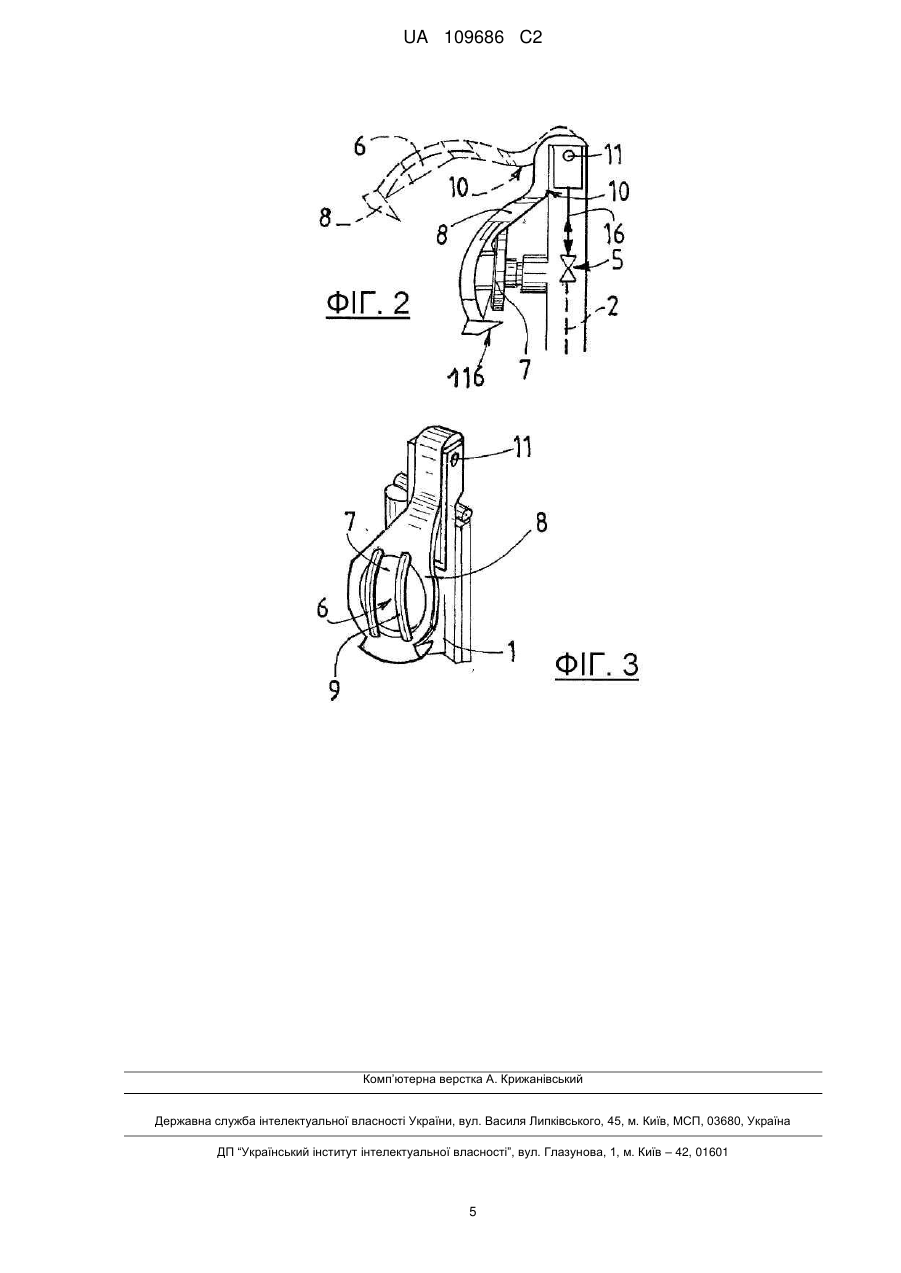

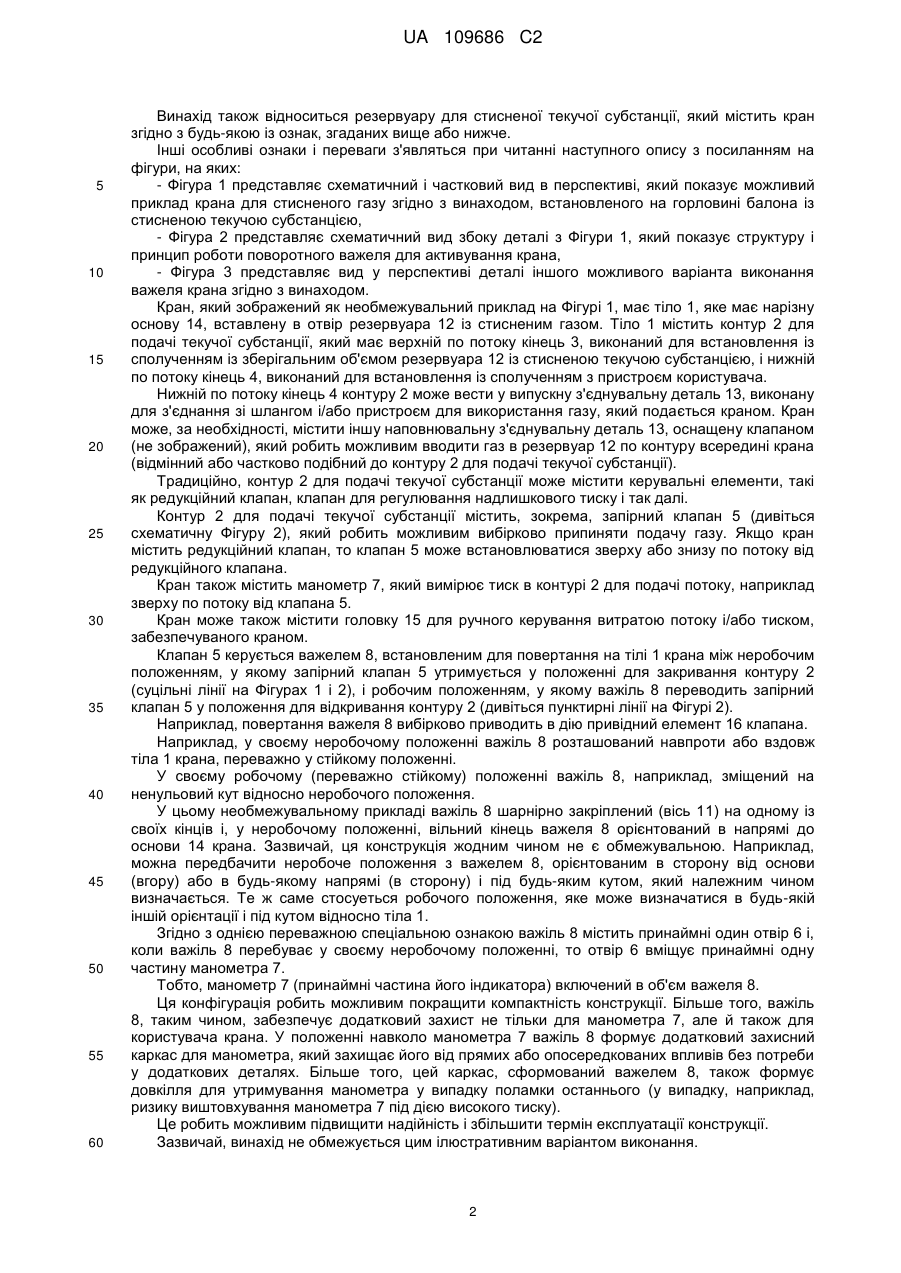

Реферат: Винахід стосується крана для стисненої текучої субстанції з або без вмонтованого редукційного клапана, який має тіло (1), яке вміщує проточний контур (2), який має верхній по потоку кінець (3) для встановлення із сполученням з запасом стисненої текучої субстанції і нижній по потоку кінець (4) для встановлення із сполученням з пристроєм користувача. Контур (2) містить запірний клапан (5) для вибіркового закривання його. Клапан (5) керується важелем (8), шарнірно встановленим на тілі (1) між неробочим положенням, у якому запірний клапан (5) утримується у положенні для закривання контуру (2), і робочим положенням, у якому важіль (8) переводить запірний клапан (5) у положення для відкривання контуру (2). Згаданий кран відрізняється тим, що важіль (8) містить принаймні один отвір (6) і при цьому, коли важіль (8) перебуває у робочому положенні, неробочому положенні або проміжному положенні між згаданими двома положеннями, то отвір (6), розташований всередині нього, приймає частину тіла (1) крана і/або частину функціонального елемента (7), встановленого на тілі (1) крана. UA 109686 C2 (12) UA 109686 C2 UA 109686 C2 5 10 15 20 25 30 35 40 45 50 55 Представлений винахід стосується крана для стисненої текучої субстанції і до резервуара, оснащеного таким краном. Винахід стосується, точніше, крана для стисненої текучої субстанції з або без вмонтованого редукційного клапана, який має тіло, яке містить проточний контур, який має верхній по потоку кінець, виконаний для встановлення із сполученням із запасом стисненої текучої субстанції, і нижній по потоку кінець, виконаний для встановлення із сполученням з пристроєм користувача, при цьому контур містить запірний клапан для вибіркового закривання контуру, при цьому запірний клапан керується важелем, встановленим з можливістю повертання на тілі між неробочим положенням, у якому запірний клапан утримується в положенні для закривання контуру, і активним положенням, у якому важіль переводить запірний клапан у положення для відкривання контуру. Винахід стосується, зокрема, кранів для стисненої текучої субстанції, зокрема для стисненого газу, які містять ручний керувальний елемент у формі поворотного важеля. Необмежувальні приклади таких кранів описуються в документах ЕР747796 або ЕР1421305. Винахідники постійно роблять спроби покращити технічні рішення для користувачів кранів для стисненої текучої субстанції. Зокрема, бажано мати крани для стисненої текучої субстанції, які зберігають або збільшують кількість функцій без збільшення об'єму або їх маси (і, переважно, з одночасним зменшенням їх маси або їх об'єму). Точніше, в ідеалі, крани повинні мати змогу пристосовуватися до розмірів і форми різних захисних ковпачків. Більше того, завжди бажано підвищувати міцність і/або безпеку таких пристроїв. Однією задачею представленого винаходу є принаймні часткове покращення деяких ознак кранів для стисненої текучої субстанції. Для цього, кран згідно з винаходом, більше того, згідно із загальним визначенням, наданим для нього вищезгаданою вступною частиною, по суті відрізняється тим, що важіль має принаймні один отвір і тим, що, коли важіль перебуває у принаймні одному з положень, які включають робоче положення, неробоче положенння або проміжне положення між цими двома положеннями, то отвір вміщує частину тіла крана і/або частину функціонального елемента, встановленого на тілі крана. Тому, винахід робить можливим покращувати компактність крана і, якщо необхідно, забезпечувати додатковий захист для крана. Згідно з іншими можливими спеціальними ознаками: - кран містить елемент для вимірювання фізичного параметра текучої субстанції в контурі, при цьому вимірювальний елемент містить індикатор, при цьому отвір важеля має форму, яка узгоджується з формую індикатора вимірювального елемента, при цьому, коли важіль перебуває у своєму неробочому положенні, то принаймні частина індикатора вимірювального елемента поміщена в отворі важеля, тобто, що індикатор принаймні частково оточений тілом важеля і введений в об'єм важеля, - кран містить елемент для вимірювання фізичного параметра текучої субстанції в контурі, при цьому вимірювальний елемент містить індикатор, при цьому отвір важеля має форму, яка узгоджується з фермою індикатора вимірювального елемента, причому, коли важіль перебуває у своєму робочому положенні або проміжному положенні між робочим положенням і неробочим положенням, то принаймні частина індикатора вимірювального елемента поміщена в отворі важеля, тобто, що індикатор принаймні частково оточений тілом важеля і введений в об'єм важеля. - вимірювальний елемент є манометром, який вказує тиск або андикатором об'єму. - важіль містить один або більшу кількість підсилюючих елементів, які формують поперечини між двома кінцями отвору, - коли важіль перебуває у принаймні одному з положень, вибраному серед робочого положення або неробочого положення, то принаймні одна частина, названа "опорною" частиною важеля, при упиранні взаємодіє з тілом важеля для обмеження переміщення важеля, - один кінець важеля шарнірно закріплений на тілі і принаймні одна опорна частина важеля розташована поблизу осі шарніра важеля, - принаймні одна опорна частина важеля розташована поблизу кінця важеля, який протилежний до осі шарніра, - отвір є круглим, овальним, квадратним, прямокутним або у формі паралелепіпеду і розташований поблизу одного кінця важеля, - важіль виготовляється з пластику і/або з литого металу, - важіль виготовляється з штампованого металу. 1 UA 109686 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід також відноситься резервуару для стисненої текучої субстанції, який містить кран згідно з будь-якою із ознак, згаданих вище або нижче. Інші особливі ознаки і переваги з'являться при читанні наступного опису з посиланням на фігури, на яких: - Фігура 1 представляє схематичний і частковий вид в перспективі, який показує можливий приклад крана для стисненого газу згідно з винаходом, встановленого на горловині балона із стисненою текучою субстанцією, - Фігура 2 представляє схематичний вид збоку деталі з Фігури 1, який показує структуру і принцип роботи поворотного важеля для активування крана, - Фігура 3 представляє вид у перспективі деталі іншого можливого варіанта виконання важеля крана згідно з винаходом. Кран, який зображений як необмежувальний приклад на Фігурі 1, має тіло 1, яке має нарізну основу 14, вставлену в отвір резервуара 12 із стисненим газом. Тіло 1 містить контур 2 для подачі текучої субстанції, який має верхній по потоку кінець 3, виконаний для встановлення із сполученням із зберігальним об'ємом резервуара 12 із стисненою текучою субстанцією, і нижній по потоку кінець 4, виконаний для встановлення із сполученням з пристроєм користувача. Нижній по потоку кінець 4 контуру 2 може вести у випускну з'єднувальну деталь 13, виконану для з'єднання зі шлангом і/або пристроєм для використання газу, який подається краном. Кран може, за необхідності, містити іншу наповнювальну з'єднувальну деталь 13, оснащену клапаном (не зображений), який робить можливим вводити газ в резервуар 12 по контуру всередині крана (відмінний або частково подібний до контуру 2 для подачі текучої субстанції). Традиційно, контур 2 для подачі текучої субстанції може містити керувальні елементи, такі як редукційний клапан, клапан для регулювання надлишкового тиску і так далі. Контур 2 для подачі текучої субстанції містить, зокрема, запірний клапан 5 (дивіться схематичну Фігуру 2), який робить можливим вибірково припиняти подачу газу. Якщо кран містить редукційний клапан, то клапан 5 може встановлюватися зверху або знизу по потоку від редукційного клапана. Кран також містить манометр 7, який вимірює тиск в контурі 2 для подачі потоку, наприклад зверху по потоку від клапана 5. Кран може також містити головку 15 для ручного керування витратою потоку і/або тиском, забезпечуваного краном. Клапан 5 керується важелем 8, встановленим для повертання на тілі 1 крана між неробочим положенням, у якому запірний клапан 5 утримується у положенні для закривання контуру 2 (суцільні лінії на Фігурах 1 і 2), і робочим положенням, у якому важіль 8 переводить запірний клапан 5 у положення для відкривання контуру 2 (дивіться пунктирні лінії на Фігурі 2). Наприклад, повертання важеля 8 вибірково приводить в дію привідний елемент 16 клапана. Наприклад, у своєму неробочому положенні важіль 8 розташований навпроти або вздовж тіла 1 крана, переважно у стійкому положенні. У своєму робочому (переважно стійкому) положенні важіль 8, наприклад, зміщений на ненульовий кут відносно неробочого положення. У цьому необмежувальному прикладі важіль 8 шарнірно закріплений (вісь 11) на одному із своїх кінців і, у неробочому положенні, вільний кінець важеля 8 орієнтований в напрямі до основи 14 крана. Зазвичай, ця конструкція жодним чином не є обмежувальною. Наприклад, можна передбачити неробоче положення з важелем 8, орієнтованим в сторону від основи (вгору) або в будь-якому напрямі (в сторону) і під будь-яким кутом, який належним чином визначається. Те ж саме стосуеться робочого положення, яке може визначатися в будь-якій іншій орієнтації і під кутом відносно тіла 1. Згідно з однією переважною спеціальною ознакою важіль 8 містить принаймні один отвір 6 і, коли важіль 8 перебуває у своєму неробочому положенні, то отвір 6 вміщує принаймні одну частину манометра 7. Тобто, манометр 7 (принаймні частина його індикатора) включений в об'єм важеля 8. Ця конфігурація робить можливим покращити компактність конструкції. Більше того, важіль 8, таким чином, забезпечує додатковий захист не тільки для манометра 7, але й також для користувача крана. У положенні навколо манометра 7 важіль 8 формує додатковий захисний каркас для манометра, який захищає його від прямих або опосередкованих впливів без потреби у додаткових деталях. Більше того, цей каркас, сформований важелем 8, також формує довкілля для утримування манометра у випадку поламки останнього (у випадку, наприклад, ризику виштовхування манометра 7 під дією високого тиску). Це робить можливим підвищити надійність і збільшити термін експлуатації конструкції. Зазвичай, винахід не обмежується цим ілюстративним варіантом виконання. 2 UA 109686 C2 5 10 15 20 25 30 Таким чином, можна передбачити альтернативну або загальну конфігурацію, у якій, коли важіль 8 перебуває у своєму робочому положенні, то отвір 6 вміщує іншу частину тіла 1 крана і/або функціональний елемент, встановлений на тілі 1 крана. Подібним чином, альтернативно або підсумовуючи, можна передбачити конфігурацію, у якій у проміжному положенні важеля 8 (коли він переміщається між своїм неробочим положенням і робочим положенням) отвір 6 проходить навколо принаймні частини тіла 1 крана і/або функціонального елемента, встановленого на тілі 1 крана. Це робить можливим покращити компактність конструкції. В описаному прикладі отвір 6 є круглим і узгоджується з круглою формою манометра 7. Зазвичай, форма і/або орієнтація отвору 6 може бути різною і комплементарною до будь-якої іншої форми будь-якого іншого елемента крана (витратомір, селектор з поплавком, датчик температури і так далі). Подібним чином, отвір 6 може виконуватися вирізанням і/або одним або більшою кількістю згинів або викривлень важеля 8. Як зображено на Фігурі 2, коли важіль 8 перебуває у своєму неробочому положенні, то принаймні одна частина 10, названа "опорною" частиною важеля 8, при упиранні взаємодіє з тілом 1 крана для обмеження переміщення важеля 8 в напрямі до тіла 1. Опорна частина 10 важеля 8, наприклад, розташована поблизу осі 11 шарніра важеля 8. Зазвичай, подібна опорна частина може передбачатися на вільному кінці важеля або у його центральній частині. Це робить можливим додатково збільшувати міцність конструкції, оскільки опорний елемент може, за необхідності, обмежувати деформацію важеля 8 у випадку дії сильніших зусиль. У варіанті з Фігури 3 важіль 8 містить один або більшу кількість підсилюючих елементів 9, які формують поперечини між двома кінцями отвору 6. Ці підсилюючі елементи 9 формують додатковий захист (удари, викиди) для манометра 7 без занадто сильного впливу на неперервне зчитування даних з шкали манометра 7. Як зображено на Фігурі 2, вільний кінець 116 важеля 8 може містити звужену ділянку, яка обмежує ризики можливого захоплення пальця користувача під час роботи. Переважно, коли отвір 6 крана вміщує частину тіла крана і/або частину функціонального елемента, то між отвором 6 і частиною, яка вміщується в нього, відсутнє механічне зіткнення. Тому, можна легко зрозуміти, що, маючи просту і дешеву конструкцію, об'єкт винаходу робить можливим покращувати компактність і там, де необхідно, міцність крана. Винахід може також відноситися до будь-якого альтернативного пристрою або способу, які містять будь-яку комбінацію ознак, описаних вище. 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Кран для стисненої текучої субстанції з або без вмонтованого редукційного клапана, який має тіло (1), яке містить проточний контур (2), який має верхній по потоку кінець (3), виконаний для встановлення із сполученням з запасом стисненої текучої субстанції, і нижній по потоку кінець (4), виконаний для встановлення із сполученням з пристроєм користувача, при цьому контур (2) містить запірний клапан (5) для вибіркового закривання контуру (2), при цьому клапан (5) виконаний з можливістю бути керованим важелем (8), встановленим для повертання на тілі (1) між неробочим положенням, у якому запірний клапан (5) утримується у положенні для закривання контуру (2), і робочим положенням, у якому важіль (8) здатен переводити запірний клапан (5) у положення для відкривання контуру (2), який відрізняється тим, що важіль (8) містить принаймні один отвір (6) і при цьому, коли важіль (8) перебуває у принаймні одному з положень, які включають робоче положення, неробоче положення або проміжне положення між цими двома положеннями, то отвір (6) вміщує частину тіла (1) крана і/або частину функціонального елемента (7), встановленого на тілі (1) крана. 2. Кран за п. 1, який відрізняється тим, що містить елемент (7) для вимірювання фізичного параметра текучої субстанції в контурі (2), при цьому вимірювальний елемент (7) містить індикатор, отвір (6) важеля (8), який має форму, яка узгоджується з формою індикатора вимірювального елемента (7), і при цьому, коли важіль (8) перебуває у своєму неробочому положенні, то принаймні частина індикатора вимірювального елемента (7) вміщена в отворі (6) важеля (8), тобто, що індикатор принаймні частково оточений тілом важеля (8) і введений в об'єм важеля (8). 3. Кран за п. 1, який відрізняється тим, що містить елемент (7) для вимірювання фізичного параметра текучої субстанції в контурі (2), при цьому вимірювальний елемент (7) містить індикатор, отвір (6) важеля (8), який має форму, яка узгоджується з формою індикатора 3 UA 109686 C2 5 10 15 20 25 30 вимірювального елемента (7), і при цьому, коли важіль (8) перебуває у своєму робочому або проміжному положенні між робочим положенням і неробочим положенням, то принаймні частина індикатора вимірювального елемента (7) вміщена в отворі (6) важеля (8), тобто, що індикатор принаймні частково оточений тілом важеля (8) і введений в об'єм важеля (8). 4. Кран за п. 2 або п. 3, який відрізняється тим, що вимірювальний елемент (7) є манометром, який вказує тиск, або індикатором об'єму. 5. Кран за будь-яким із пп. 1-4, який відрізняється тим, що важіль (8) містить один або більшу кількість підсилюючих елементів (9), які формують поперечини між двома кінцями отвору (6). 6. Кран за будь-яким із пп. 1-5, який відрізняється тим, що, коли важіль (8) перебуває у принаймні одному положенні, вибраному серед робочого положення або неробочого положення, то принаймні одна частина (10, 116), названа "опорною" частиною важеля (8), здатна при упиранні взаємодіяти з тілом (1) крана для обмеження переміщення важеля (8). 7. Кран за п. 6, який відрізняється тим, що один кінець важеля (8) шарнірно закріплений на тілі (1) і принаймні одна опорна частина (10) важеля (8) розташована поблизу осі (11) шарніра важеля. 8. Кран за п. 6 або п. 7, який відрізняється тим, що принаймні одна опорна частина (116) важеля (8) розташована поблизу кінця важеля (8), який протилежний до осі (11) шарніра. 9. Кран за будь-яким із пп. 1-8, який відрізняється тим, що отвір (6) є круглим, овальним, квадратним, прямокутним або у формі паралелепіпеда і розташований поблизу одного кінця важеля (8). 10. Кран за будь-яким із пп. 1-9, який відрізняється тим, що важіль (8) виготовлений з пластику і/або з литого металу. 11. Кран за будь-яким із пп. 1-9, який відрізняється тим, що важіль (8) виготовлений з штампованого металу. 12. Кран за будь-яким із пп. 1-11, який відрізняється тим, що отвір (6) важеля (8) обмежений замкненим контуром. 13. Кран за будь-яким із пп. 1-11, який відрізняється тим, що отвір (6) важеля (8) обмежений відкритим контуром. 14. Резервуар із стисненою текучою субстанцією, який містить кран, який відрізняється тим, що кран є краном за будь-яким із пп. 1-13. 4 UA 109686 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
