Кран для відбору проб із вакуум-апаратів

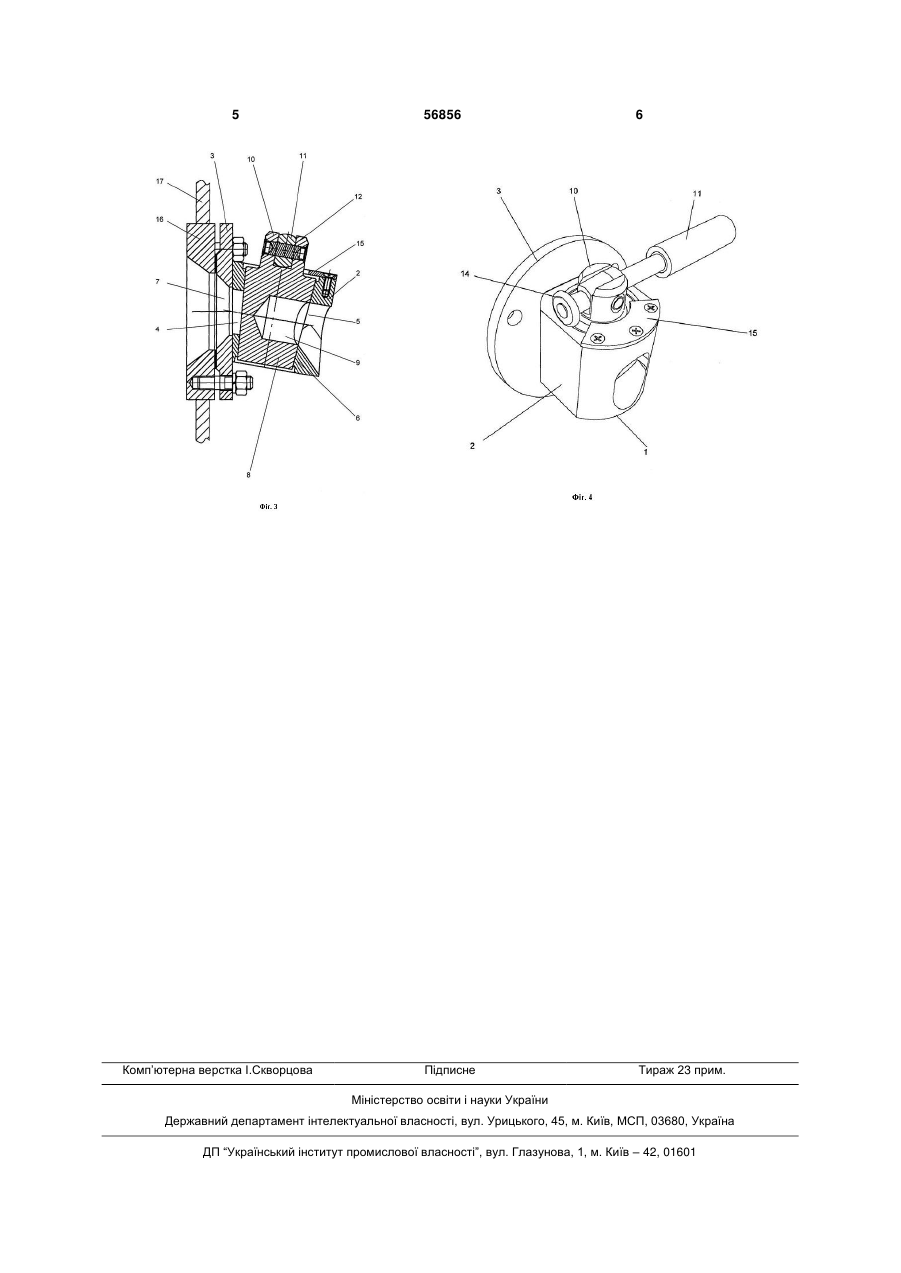

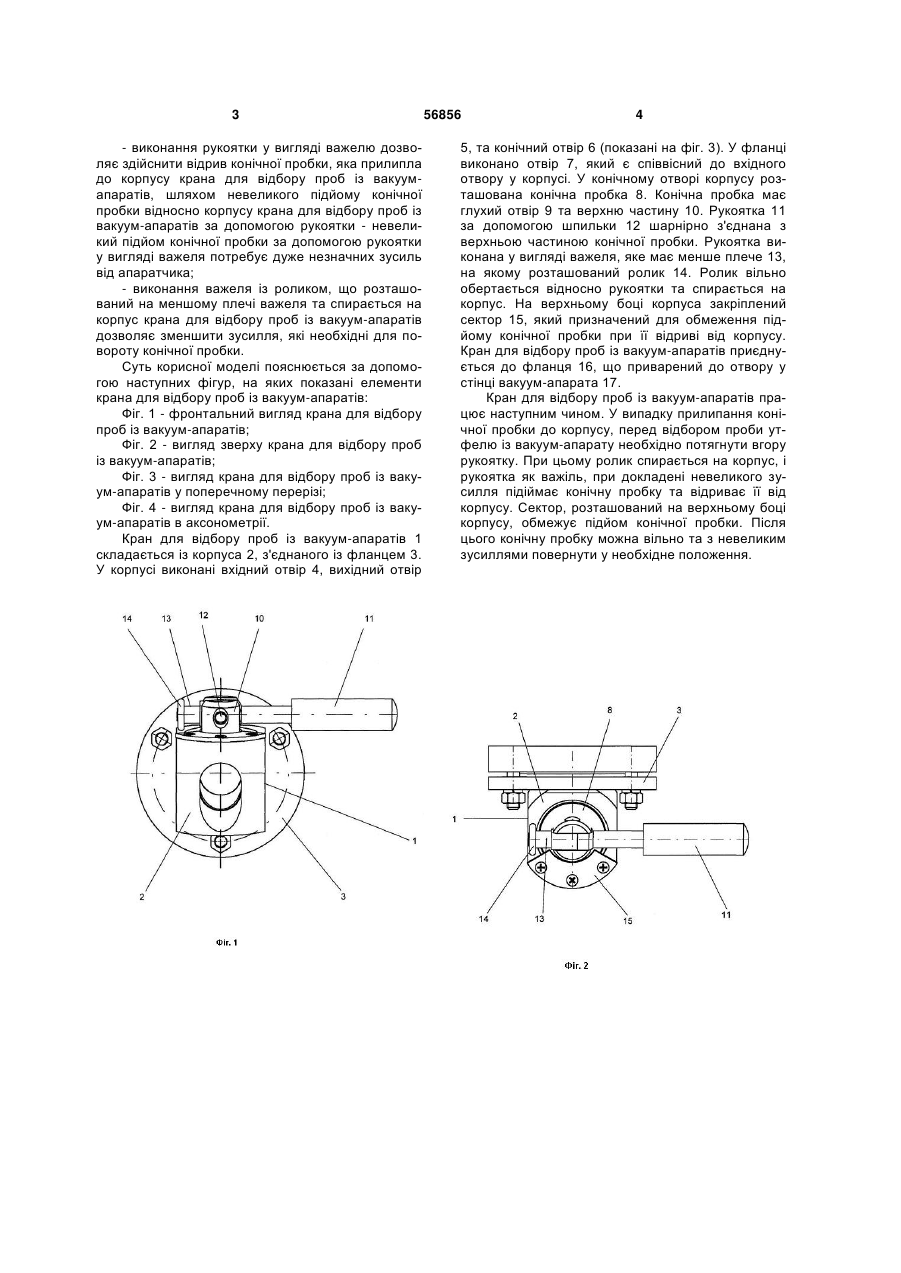

Кран для відбору проб із вакуум-апаратів, що містить корпус, який містить вхідний отвір, вихідний отвір, конічний отвір, фланець, який з'єднаний 3 - виконання рукоятки у вигляді важелю дозволяє здійснити відрив конічної пробки, яка прилипла до корпусу крана для відбору проб із вакуумапаратів, шляхом невеликого підйому конічної пробки відносно корпусу крана для відбору проб із вакуум-апаратів за допомогою рукоятки - невеликий підйом конічної пробки за допомогою рукоятки у вигляді важеля потребує дуже незначних зусиль від апаратчика; - виконання важеля із роликом, що розташований на меншому плечі важеля та спирається на корпус крана для відбору проб із вакуум-апаратів дозволяє зменшити зусилля, які необхідні для повороту конічної пробки. Суть корисної моделі пояснюється за допомогою наступних фігур, на яких показані елементи крана для відбору проб із вакуум-апаратів: Фіг. 1 - фронтальний вигляд крана для відбору проб із вакуум-апаратів; Фіг. 2 - вигляд зверху крана для відбору проб із вакуум-апаратів; Фіг. 3 - вигляд крана для відбору проб із вакуум-апаратів у поперечному перерізі; Фіг. 4 - вигляд крана для відбору проб із вакуум-апаратів в аксонометрії. Кран для відбору проб із вакуум-апаратів 1 складається із корпуса 2, з'єднаного із фланцем 3. У корпусі виконані вхідний отвір 4, вихідний отвір 56856 4 5, та конічний отвір 6 (показані на фіг. 3). У фланці виконано отвір 7, який є співвісний до вхідного отвору у корпусі. У конічному отворі корпусу розташована конічна пробка 8. Конічна пробка має глухий отвір 9 та верхню частину 10. Рукоятка 11 за допомогою шпильки 12 шарнірно з'єднана з верхньою частиною конічної пробки. Рукоятка виконана у вигляді важеля, яке має менше плече 13, на якому розташований ролик 14. Ролик вільно обертається відносно рукоятки та спирається на корпус. На верхньому боці корпуса закріплений сектор 15, який призначений для обмеження підйому конічної пробки при її відриві від корпусу. Кран для відбору проб із вакуум-апаратів приєднується до фланця 16, що приварений до отвору у стінці вакуум-апарата 17. Кран для відбору проб із вакуум-апаратів працює наступним чином. У випадку прилипання конічної пробки до корпусу, перед відбором проби утфелю із вакуум-апарату необхідно потягнути вгору рукоятку. При цьому ролик спирається на корпус, і рукоятка як важіль, при докладені невеликого зусилля підіймає конічну пробку та відриває її від корпусу. Сектор, розташований на верхньому боці корпусу, обмежує підйом конічної пробки. Після цього конічну пробку можна вільно та з невеликим зусиллями повернути у необхідне положення. 5 Комп’ютерна верстка І.Скворцова 56856 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
