Кран кульовий
Номер патенту: 13192
Опубліковано: 15.03.2006
Автори: Ленкевич Юрій Євгенович, Римчук Данило Васильович, Вайсберг Григорій Львович, Бондарев Віктор Артемович, Донець Сергій Миколайович
Формула / Реферат
Кран кульовий, що містить корпус з осьовим каналом, у якому розміщений кульовий запірний орган, радіальним каналом, у якому розміщений привідний шпиндель, і герметизуючі елементи, який відрізняється тим, що кран кульовий оснащений пристроєм для додаткової герметизації радіального каналу корпусу, що розміщений на корпусі крана і виконаний у вигляді опорної призми і плити, що з'єднані один з одним шпильковими з'єднаннями, у плиті виконаний отвір, пристрій оснащений штовхачем, що розміщений в отворі плити, штовхач оснащений герметизуючим елементом і привідним важелем, привідний важіль шарнірно встановлений на плиті і оснащений гвинтовим приводом.
Текст

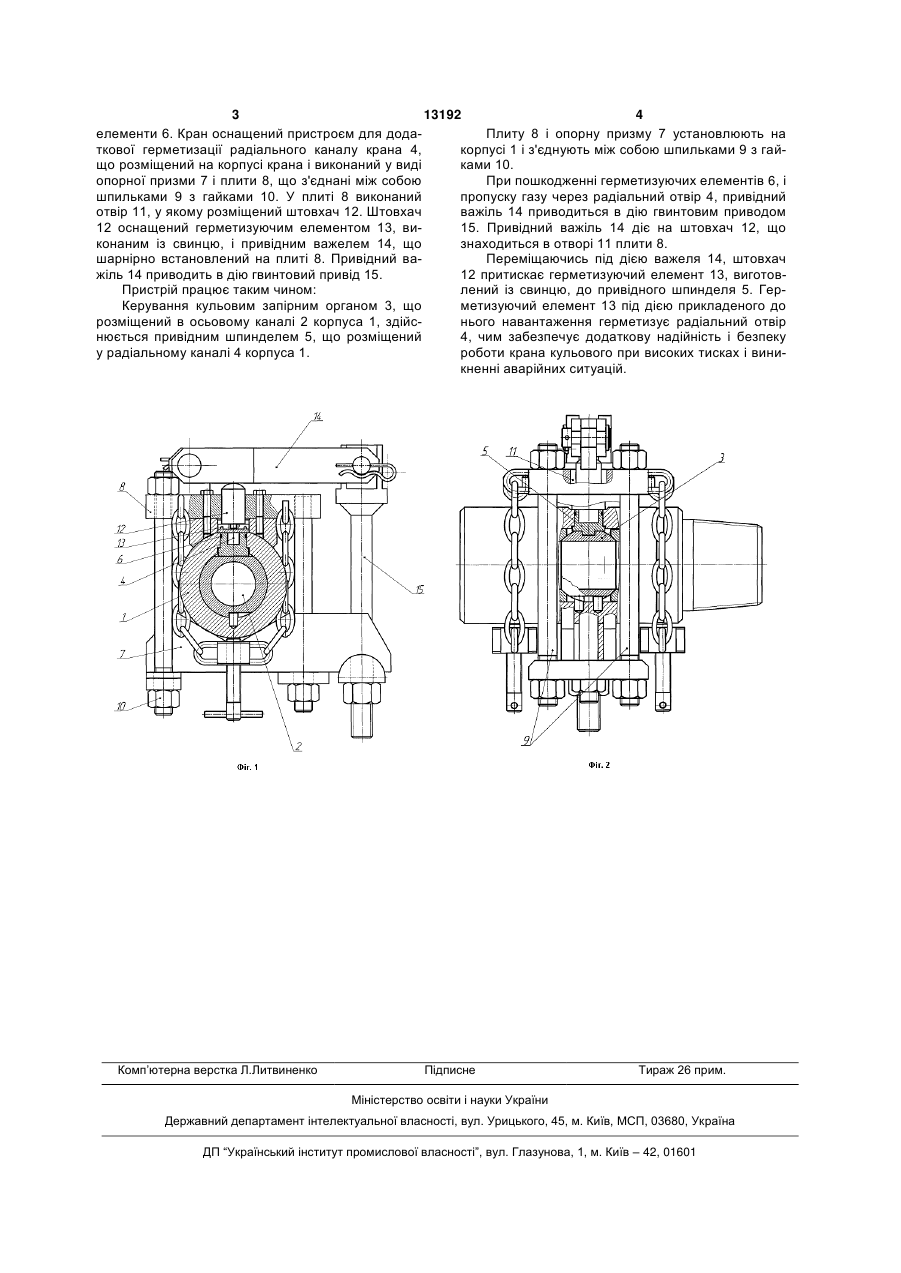

Кран кульовий, що містить корпус з осьовим каналом, у якому розміщений кульовий запірний орган, радіальним каналом, у якому розміщений 3 13192 4 елементи 6. Кран оснащений пристроєм для додаПлиту 8 і опорну призму 7 установлюють на ткової герметизації радіального каналу крана 4, корпусі 1 і з'єднують між собою шпильками 9 з гайщо розміщений на корпусі крана і виконаний у виді ками 10. опорної призми 7 і плити 8, що з'єднані між собою При пошкодженні герметизуючих елементів 6, і шпильками 9 з гайками 10. У плиті 8 виконаний пропуску газу через радіальний отвір 4, привідний отвір 11, у якому розміщений штовхач 12. Штовхач важіль 14 приводиться в дію гвинтовим приводом 12 оснащений герметизуючим елементом 13, ви15. Привідний важіль 14 діє на штовхач 12, що конаним із свинцю, і привідним важелем 14, що знаходиться в отворі 11 плити 8. шарнірно встановлений на плиті 8. Привідний ваПереміщаючись під дією важеля 14, штовхач жіль 14 приводить в дію гвинтовий привід 15. 12 притискає герметизуючий елемент 13, виготовПристрій працює таким чином: лений із свинцю, до привідного шпинделя 5. ГерКерування кульовим запірним органом 3, що метизуючий елемент 13 під дією прикладеного до розміщений в осьовому каналі 2 корпуса 1, здійснього навантаження герметизує радіальний отвір нюється привідним шпинделем 5, що розміщений 4, чим забезпечує додаткову надійність і безпеку у радіальному каналі 4 корпуса 1. роботи крана кульового при високих тисках і виникненні аварійних ситуацій. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
