Ручний гранатомет

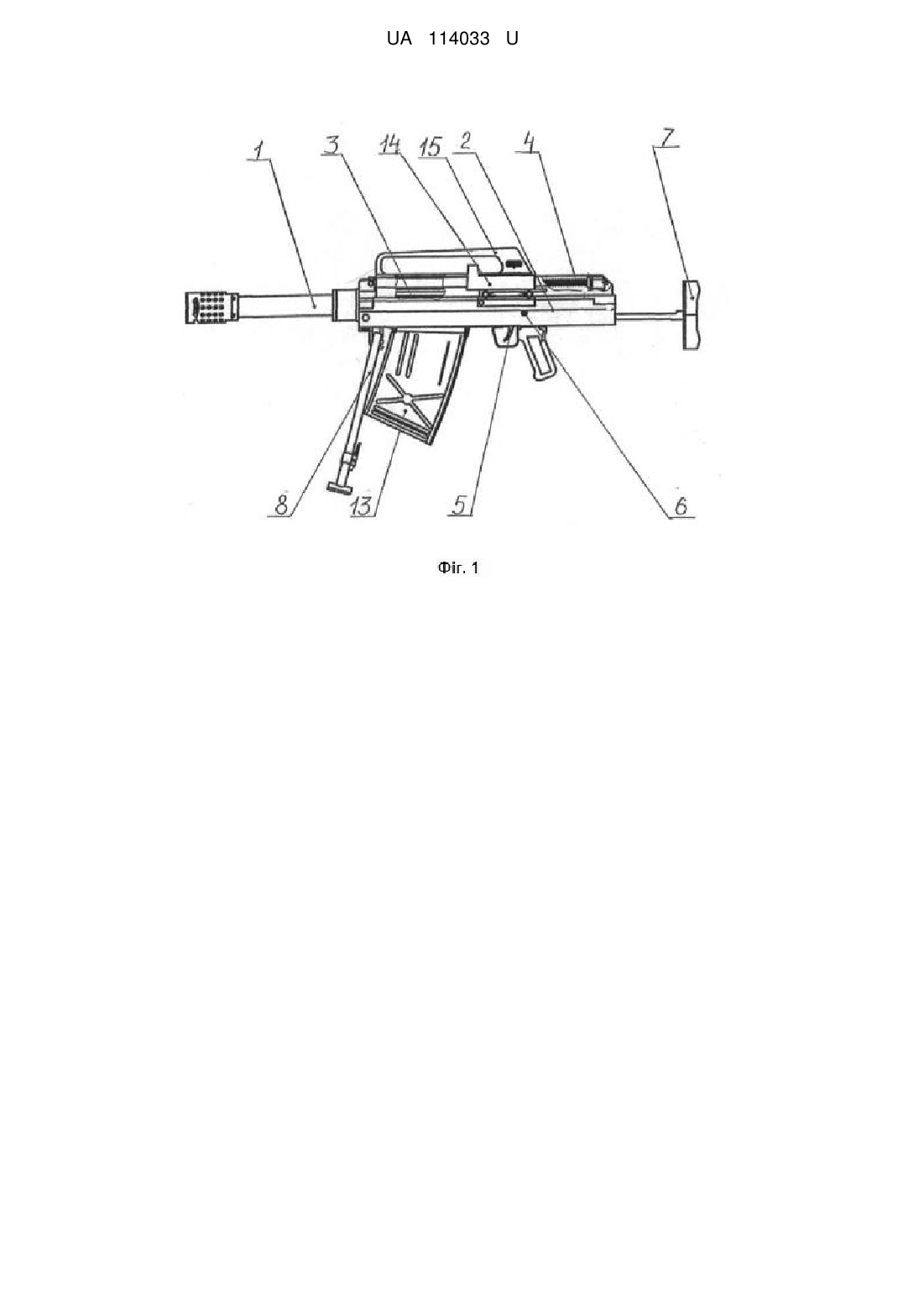

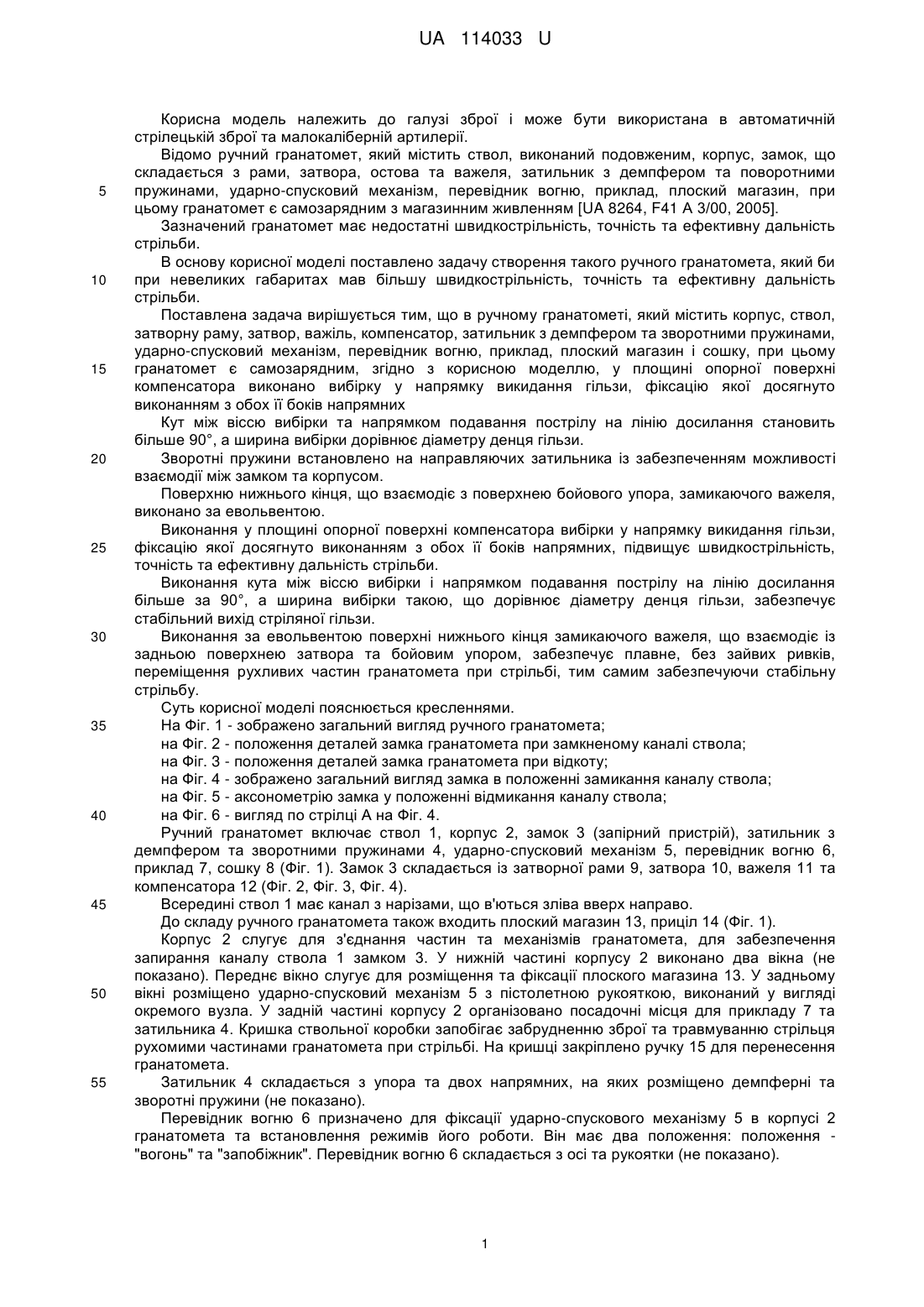

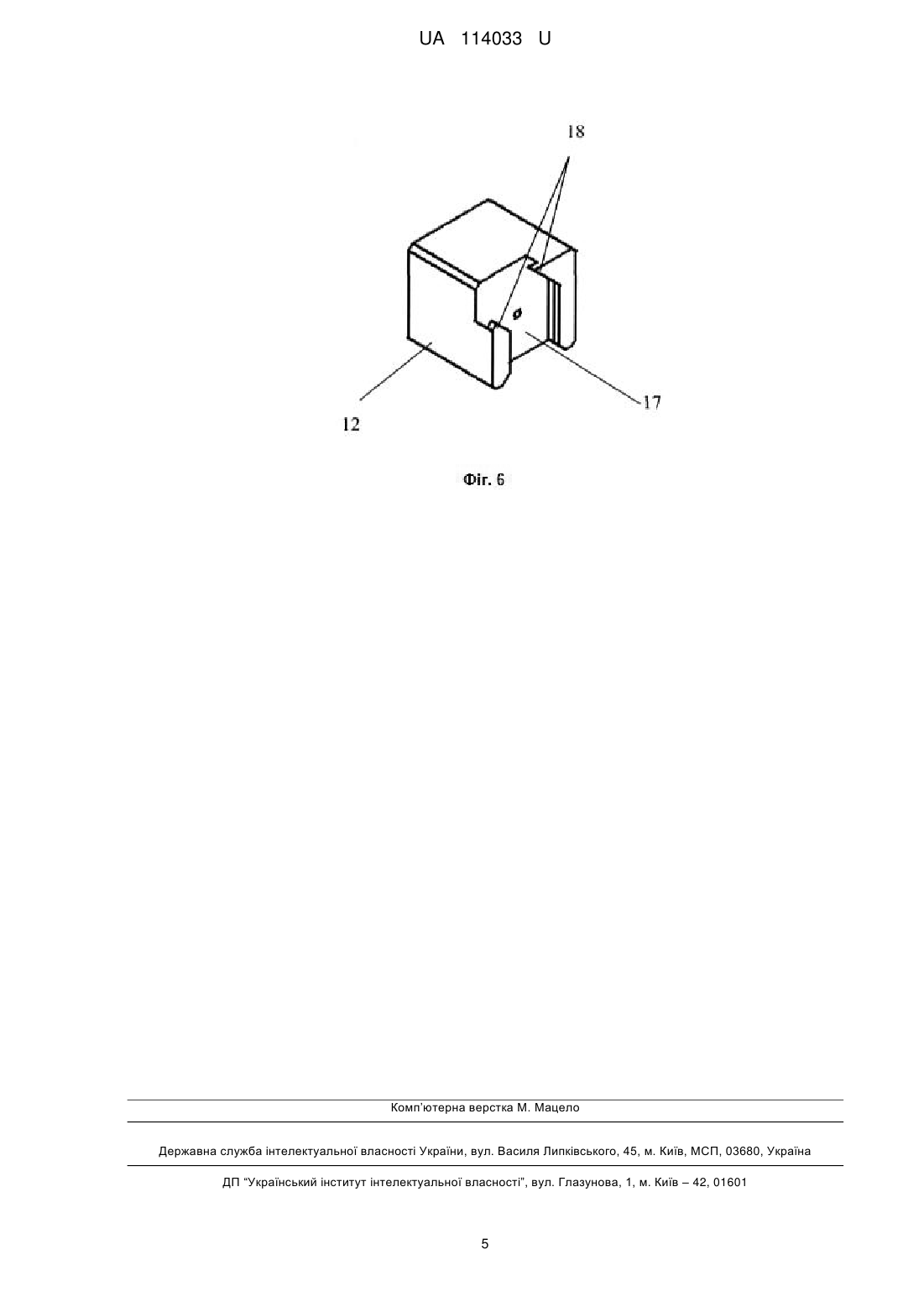

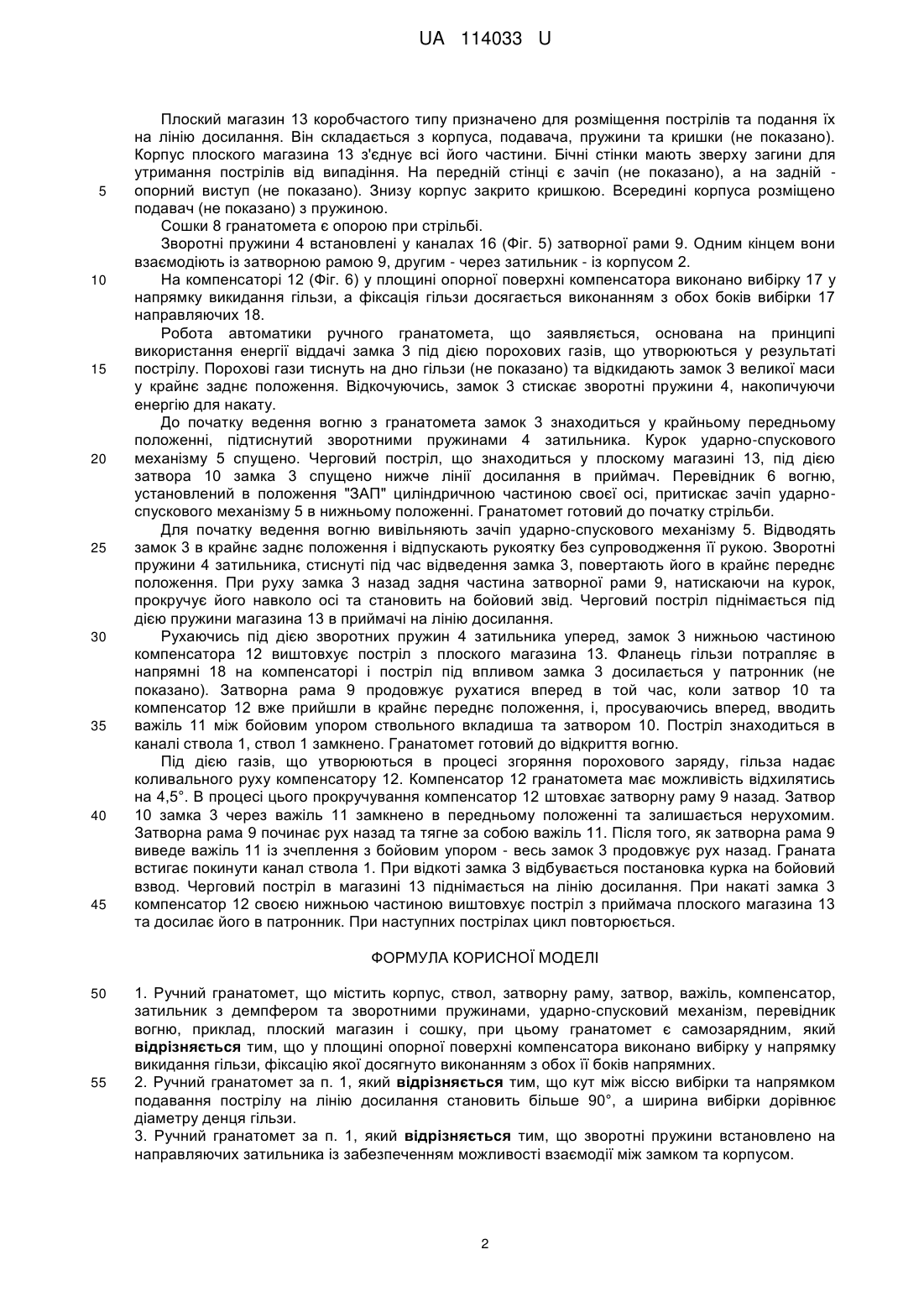

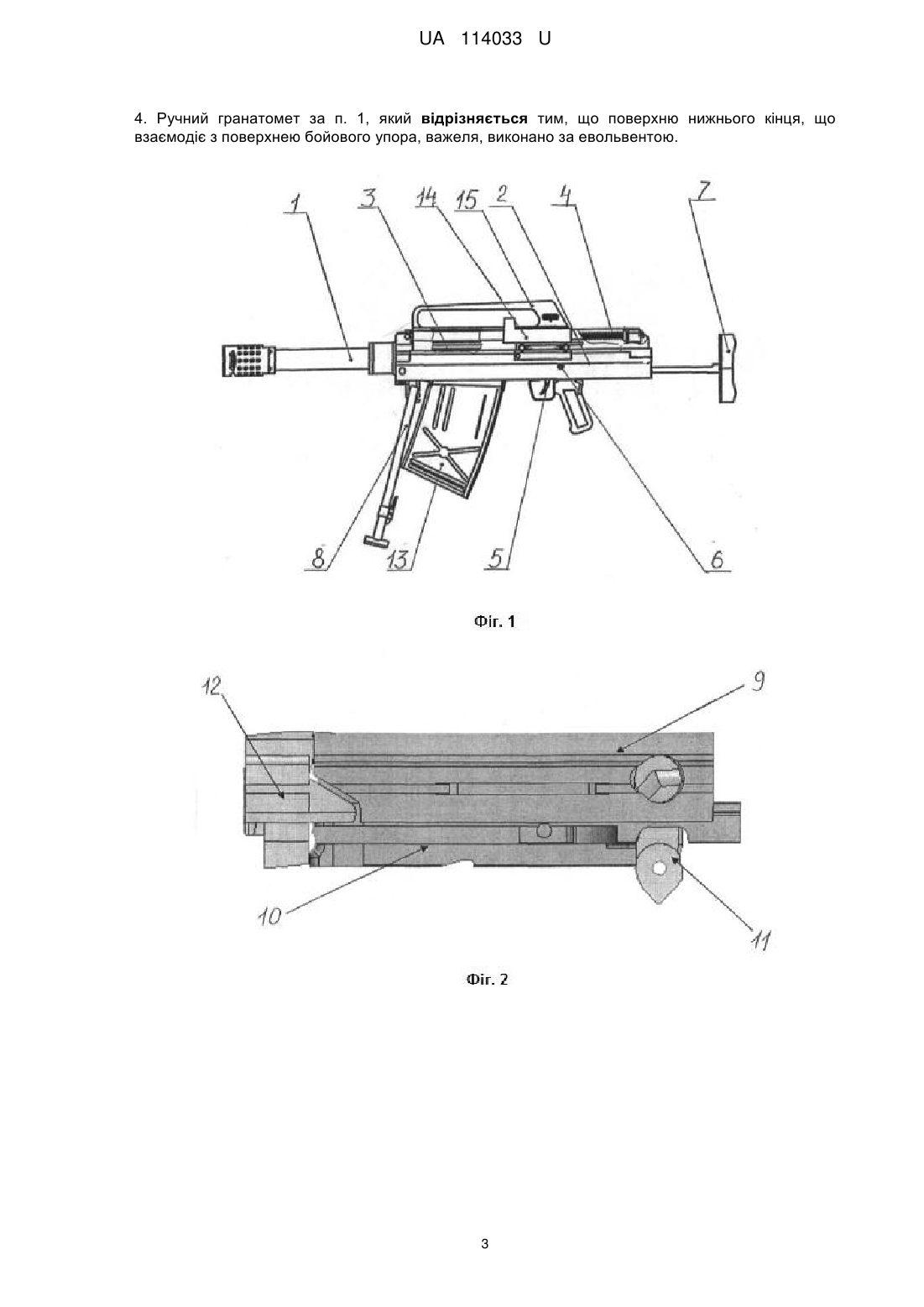

Реферат: Ручний гранатомет містить корпус, ствол, затворну раму, затвор, важіль, компенсатор, затильник з демпфером та зворотними пружинами, ударно-спусковий механізм, перевідник вогню, приклад, плоский магазин і сошку, при цьому гранатомет є самозарядним. У площині опорної поверхні компенсатора виконано вибірку у напрямку викидання гільзи, фіксацію якої досягнуто виконанням з обох її боків напрямних UA 114033 U (12) UA 114033 U UA 114033 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі зброї і може бути використана в автоматичній стрілецькій зброї та малокаліберній артилерії. Відомо ручний гранатомет, який містить ствол, виконаний подовженим, корпус, замок, що складається з рами, затвора, остова та важеля, затильник з демпфером та поворотними пружинами, ударно-спусковий механізм, перевідник вогню, приклад, плоский магазин, при цьому гранатомет є самозарядним з магазинним живленням [UA 8264, F41 А 3/00, 2005]. Зазначений гранатомет має недостатні швидкострільність, точність та ефективну дальність стрільби. В основу корисної моделі поставлено задачу створення такого ручного гранатомета, який би при невеликих габаритах мав більшу швидкострільність, точність та ефективну дальність стрільби. Поставлена задача вирішується тим, що в ручному гранатометі, який містить корпус, ствол, затворну раму, затвор, важіль, компенсатор, затильник з демпфером та зворотними пружинами, ударно-спусковий механізм, перевідник вогню, приклад, плоский магазин і сошку, при цьому гранатомет є самозарядним, згідно з корисною моделлю, у площині опорної поверхні компенсатора виконано вибірку у напрямку викидання гільзи, фіксацію якої досягнуто виконанням з обох її боків напрямних Кут між віссю вибірки та напрямком подавання пострілу на лінію досилання становить більше 90°, а ширина вибірки дорівнює діаметру денця гільзи. Зворотні пружини встановлено на направляючих затильника із забезпеченням можливості взаємодії між замком та корпусом. Поверхню нижнього кінця, що взаємодіє з поверхнею бойового упора, замикаючого важеля, виконано за евольвентою. Виконання у площині опорної поверхні компенсатора вибірки у напрямку викидання гільзи, фіксацію якої досягнуто виконанням з обох її боків напрямних, підвищує швидкострільність, точність та ефективну дальність стрільби. Виконання кута між віссю вибірки і напрямком подавання пострілу на лінію досилання більше за 90°, а ширина вибірки такою, що дорівнює діаметру денця гільзи, забезпечує стабільний вихід стріляної гільзи. Виконання за евольвентою поверхні нижнього кінця замикаючого важеля, що взаємодіє із задньою поверхнею затвора та бойовим упором, забезпечує плавне, без зайвих ривків, переміщення рухливих частин гранатомета при стрільбі, тим самим забезпечуючи стабільну стрільбу. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 - зображено загальний вигляд ручного гранатомета; на Фіг. 2 - положення деталей замка гранатомета при замкненому каналі ствола; на Фіг. 3 - положення деталей замка гранатомета при відкоту; на Фіг. 4 - зображено загальний вигляд замка в положенні замикання каналу ствола; на Фіг. 5 - аксонометрію замка у положенні відмикання каналу ствола; на Фіг. 6 - вигляд по стрілці А на Фіг. 4. Ручний гранатомет включає ствол 1, корпус 2, замок 3 (запірний пристрій), затильник з демпфером та зворотними пружинами 4, ударно-спусковий механізм 5, перевідник вогню 6, приклад 7, сошку 8 (Фіг. 1). Замок 3 складається із затворної рами 9, затвора 10, важеля 11 та компенсатора 12 (Фіг. 2, Фіг. 3, Фіг. 4). Всередині ствол 1 має канал з нарізами, що в'ються зліва вверх направо. До складу ручного гранатомета також входить плоский магазин 13, приціл 14 (Фіг. 1). Корпус 2 слугує для з'єднання частин та механізмів гранатомета, для забезпечення запирання каналу ствола 1 замком 3. У нижній частині корпусу 2 виконано два вікна (не показано). Переднє вікно слугує для розміщення та фіксації плоского магазина 13. У задньому вікні розміщено ударно-спусковий механізм 5 з пістолетною рукояткою, виконаний у вигляді окремого вузла. У задній частині корпусу 2 організовано посадочні місця для прикладу 7 та затильника 4. Кришка ствольної коробки запобігає забрудненню зброї та травмуванню стрільця рухомими частинами гранатомета при стрільбі. На кришці закріплено ручку 15 для перенесення гранатомета. Затильник 4 складається з упора та двох напрямних, на яких розміщено демпферні та зворотні пружини (не показано). Перевідник вогню 6 призначено для фіксації ударно-спускового механізму 5 в корпусі 2 гранатомета та встановлення режимів його роботи. Він має два положення: положення "вогонь" та "запобіжник". Перевідник вогню 6 складається з осі та рукоятки (не показано). 1 UA 114033 U 5 10 15 20 25 30 35 40 45 Плоский магазин 13 коробчастого типу призначено для розміщення пострілів та подання їх на лінію досилання. Він складається з корпуса, подавача, пружини та кришки (не показано). Корпус плоского магазина 13 з'єднує всі його частини. Бічні стінки мають зверху загини для утримання пострілів від випадіння. На передній стінці є зачіп (не показано), а на задній опорний виступ (не показано). Знизу корпус закрито кришкою. Всередині корпуса розміщено подавач (не показано) з пружиною. Сошки 8 гранатомета є опорою при стрільбі. Зворотні пружини 4 встановлені у каналах 16 (Фіг. 5) затворної рами 9. Одним кінцем вони взаємодіють із затворною рамою 9, другим - через затильник - із корпусом 2. На компенсаторі 12 (Фіг. 6) у площині опорної поверхні компенсатора виконано вибірку 17 у напрямку викидання гільзи, а фіксація гільзи досягається виконанням з обох боків вибірки 17 направляючих 18. Робота автоматики ручного гранатомета, що заявляється, основана на принципі використання енергії віддачі замка 3 під дією порохових газів, що утворюються у результаті пострілу. Порохові гази тиснуть на дно гільзи (не показано) та відкидають замок 3 великої маси у крайнє заднє положення. Відкочуючись, замок 3 стискає зворотні пружини 4, накопичуючи енергію для накату. До початку ведення вогню з гранатомета замок 3 знаходиться у крайньому передньому положенні, підтиснутий зворотними пружинами 4 затильника. Курок ударно-спускового механізму 5 спущено. Черговий постріл, що знаходиться у плоскому магазині 13, під дією затвора 10 замка 3 спущено нижче лінії досилання в приймач. Перевідник 6 вогню, установлений в положення "ЗАП" циліндричною частиною своєї осі, притискає зачіп ударноспускового механізму 5 в нижньому положенні. Гранатомет готовий до початку стрільби. Для початку ведення вогню вивільняють зачіп ударно-спускового механізму 5. Відводять замок 3 в крайнє заднє положення і відпускають рукоятку без супроводження її рукою. Зворотні пружини 4 затильника, стиснуті під час відведення замка 3, повертають його в крайнє переднє положення. При руху замка 3 назад задня частина затворної рами 9, натискаючи на курок, прокручує його навколо осі та становить на бойовий звід. Черговий постріл піднімається під дією пружини магазина 13 в приймачі на лінію досилання. Рухаючись під дією зворотних пружин 4 затильника уперед, замок 3 нижньою частиною компенсатора 12 виштовхує постріл з плоского магазина 13. Фланець гільзи потрапляє в напрямні 18 на компенсаторі і постріл під впливом замка 3 досилається у патронник (не показано). Затворна рама 9 продовжує рухатися вперед в той час, коли затвор 10 та компенсатор 12 вже прийшли в крайнє переднє положення, і, просуваючись вперед, вводить важіль 11 між бойовим упором ствольного вкладиша та затвором 10. Постріл знаходиться в каналі ствола 1, ствол 1 замкнено. Гранатомет готовий до відкриття вогню. Під дією газів, що утворюються в процесі згоряння порохового заряду, гільза надає коливального руху компенсатору 12. Компенсатор 12 гранатомета має можливість відхилятись на 4,5°. В процесі цього прокручування компенсатор 12 штовхає затворну раму 9 назад. Затвор 10 замка 3 через важіль 11 замкнено в передньому положенні та залишається нерухомим. Затворна рама 9 починає рух назад та тягне за собою важіль 11. Після того, як затворна рама 9 виведе важіль 11 із зчеплення з бойовим упором - весь замок 3 продовжує рух назад. Граната встигає покинути канал ствола 1. При відкоті замка 3 відбувається постановка курка на бойовий взвод. Черговий постріл в магазині 13 піднімається на лінію досилання. При накаті замка 3 компенсатор 12 своєю нижньою частиною виштовхує постріл з приймача плоского магазина 13 та досилає його в патронник. При наступних пострілах цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Ручний гранатомет, що містить корпус, ствол, затворну раму, затвор, важіль, компенсатор, затильник з демпфером та зворотними пружинами, ударно-спусковий механізм, перевідник вогню, приклад, плоский магазин і сошку, при цьому гранатомет є самозарядним, який відрізняється тим, що у площині опорної поверхні компенсатора виконано вибірку у напрямку викидання гільзи, фіксацію якої досягнуто виконанням з обох її боків напрямних. 2. Ручний гранатомет за п. 1, який відрізняється тим, що кут між віссю вибірки та напрямком подавання пострілу на лінію досилання становить більше 90°, а ширина вибірки дорівнює діаметру денця гільзи. 3. Ручний гранатомет за п. 1, який відрізняється тим, що зворотні пружини встановлено на направляючих затильника із забезпеченням можливості взаємодії між замком та корпусом. 2 UA 114033 U 4. Ручний гранатомет за п. 1, який відрізняється тим, що поверхню нижнього кінця, що взаємодіє з поверхнею бойового упора, важеля, виконано за евольвентою. 3 UA 114033 U 4 UA 114033 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
