Гранатомет однозарядний неавтоматичний калібру 40х46 мм

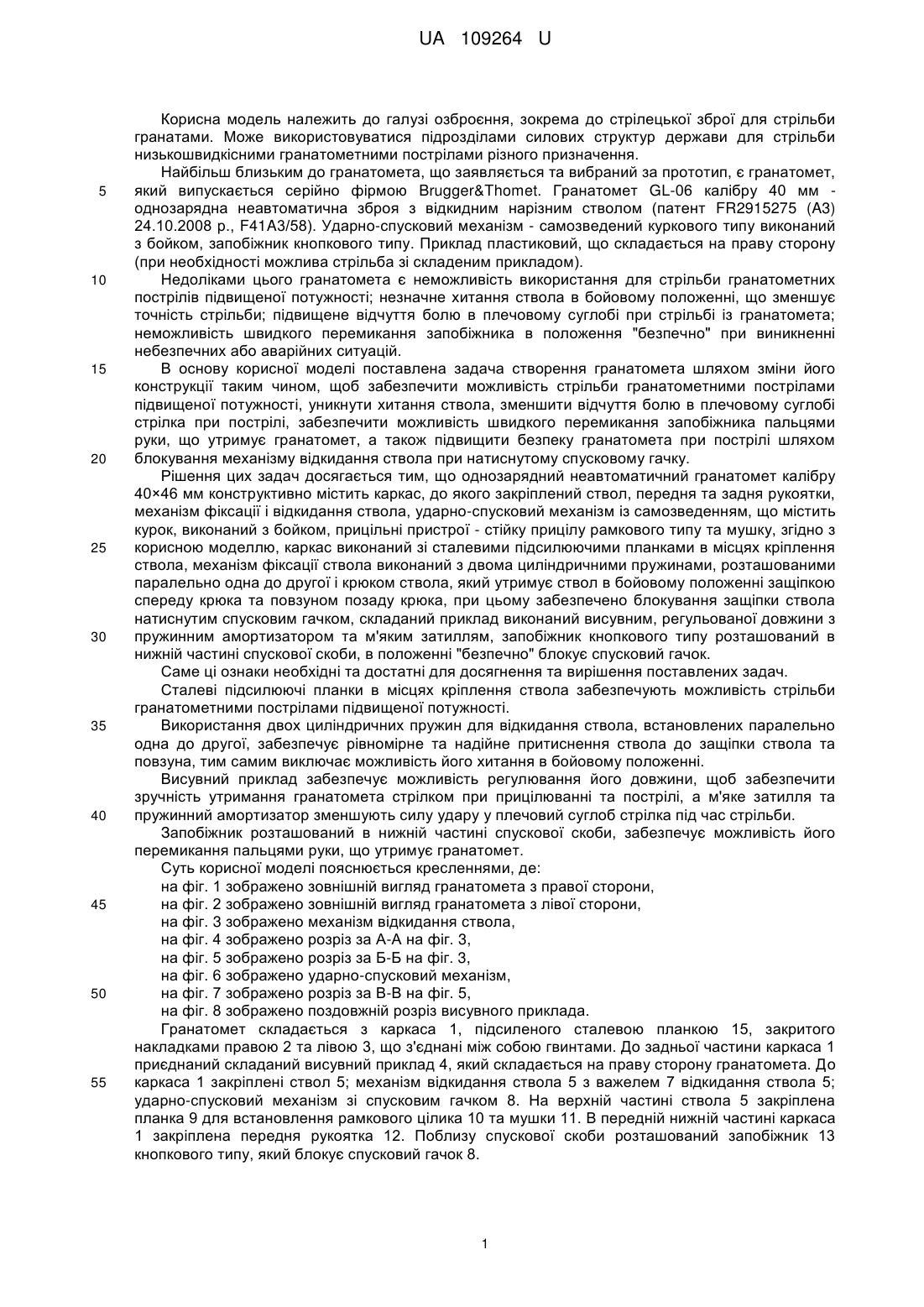

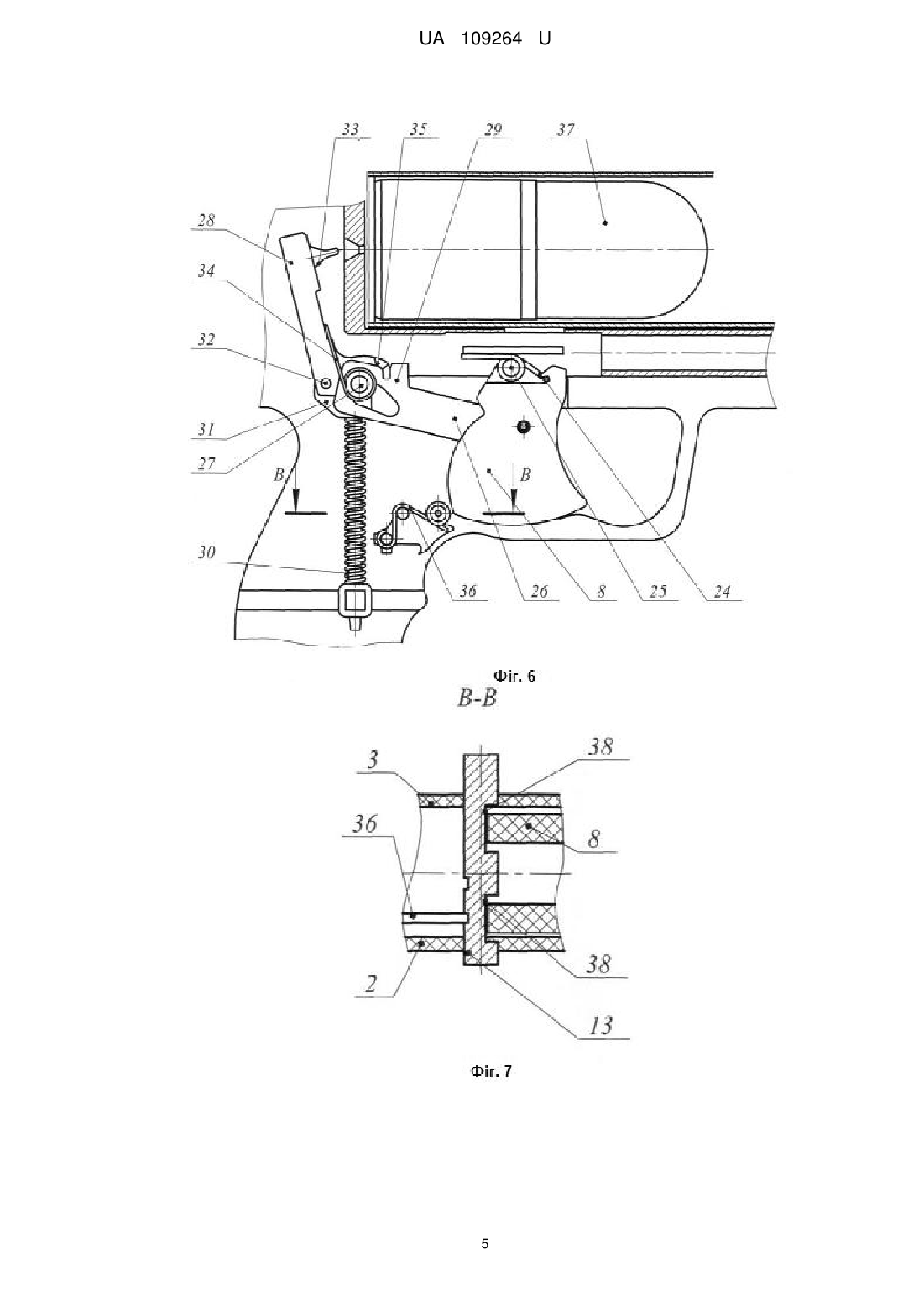

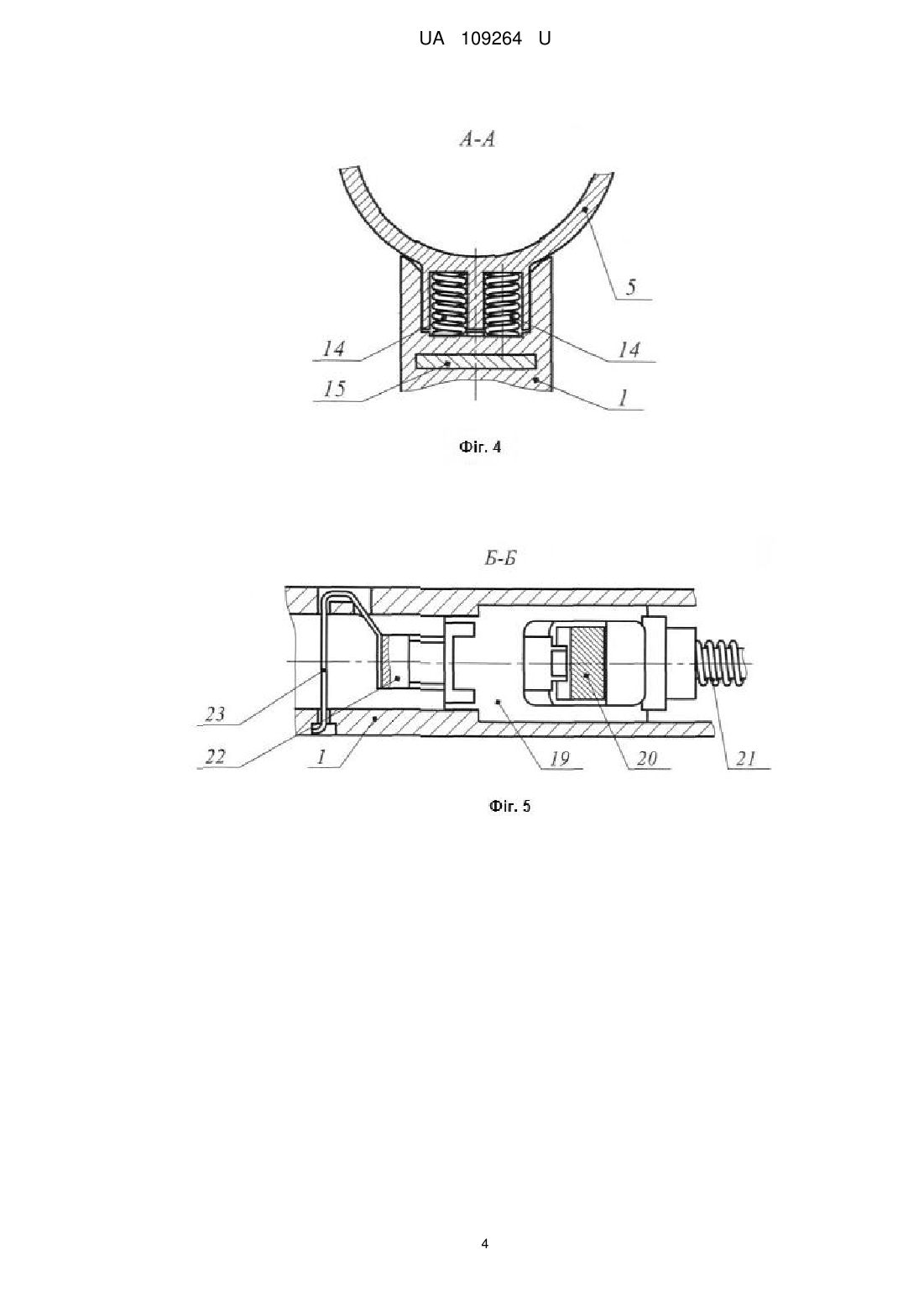

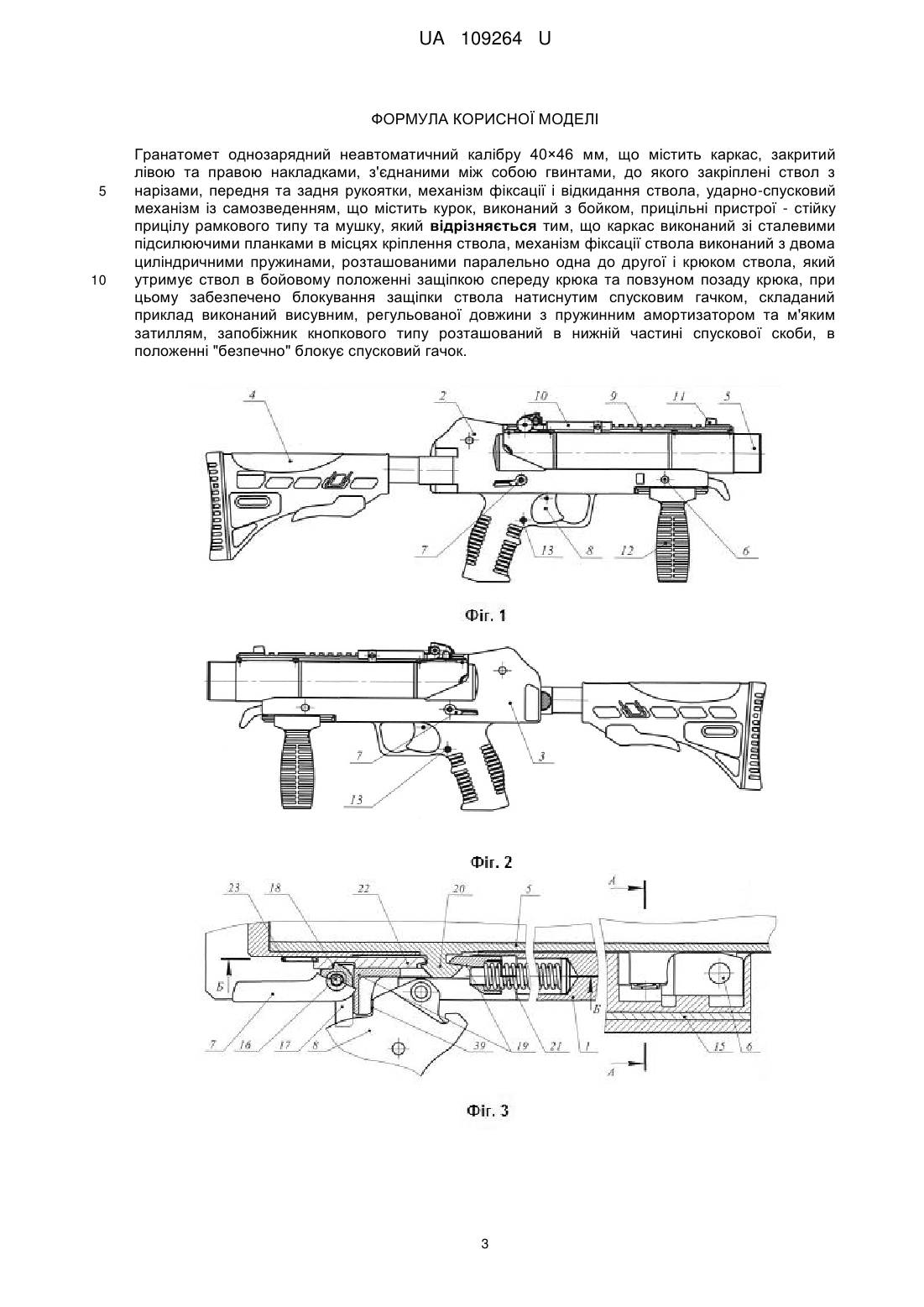

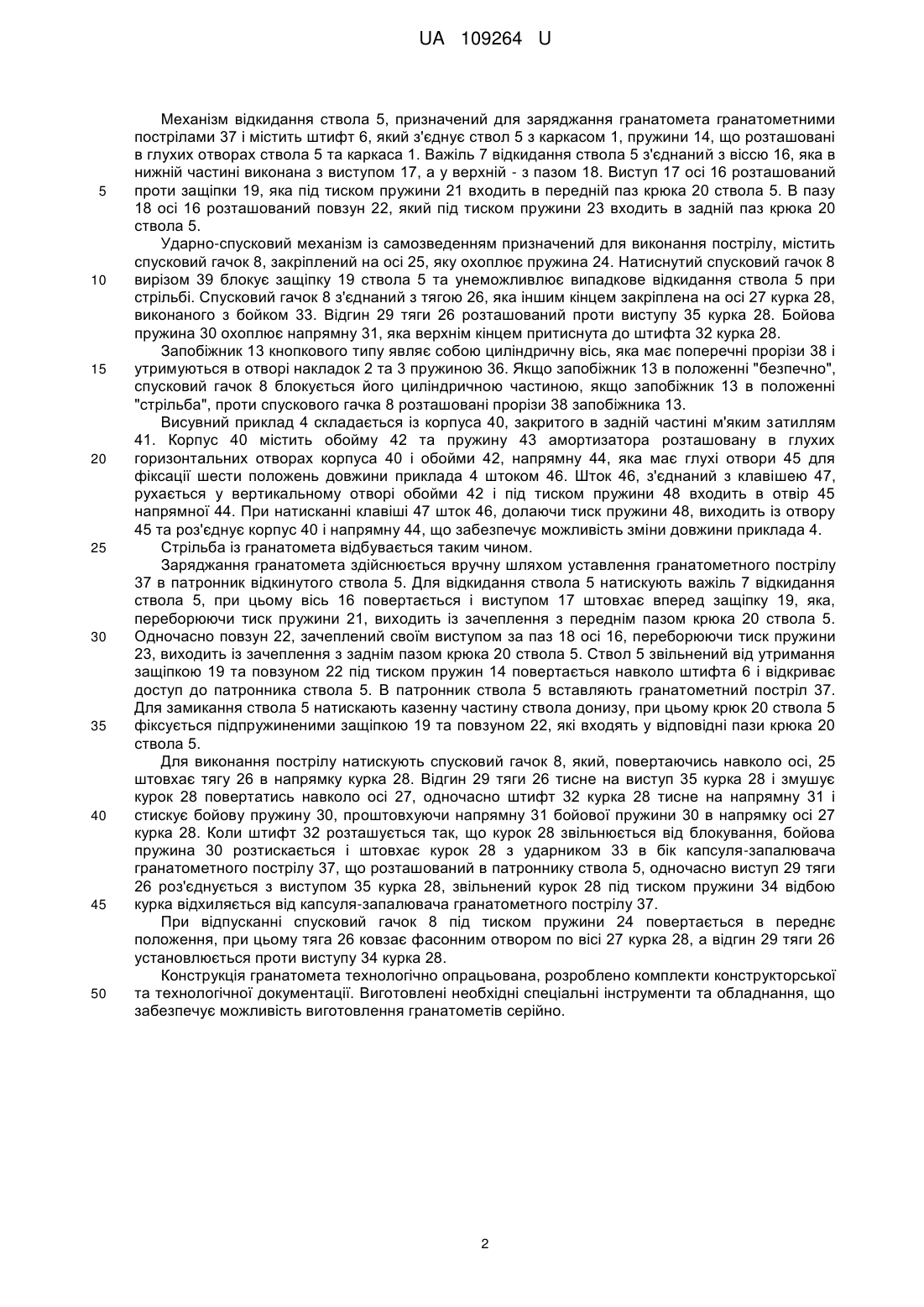

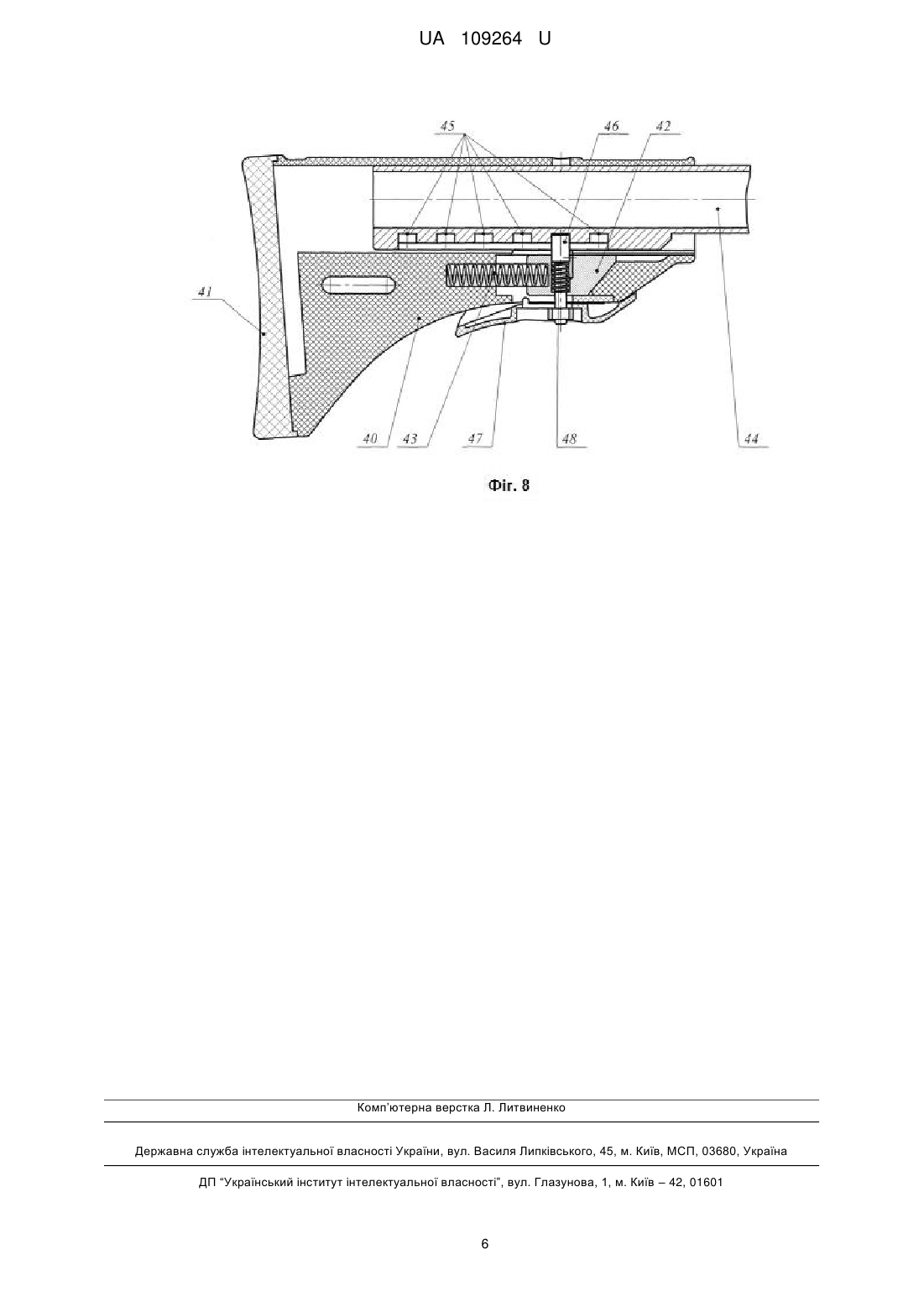

Реферат: Гранатомет однозарядний неавтоматичний калібру 40×46 мм містить каркас, закритий лівою та правою накладками, з'єднаними між собою гвинтами, до якого закріплені ствол з нарізами, передня та задня рукоятки, механізм фіксації і відкидання ствола, ударно-спусковий механізм із самозведенням, що містить курок, виконаний з бойком, прицільні пристрої - стійку прицілу рамкового типу та мушку. Каркас виконаний зі сталевими підсилюючими планками в місцях кріплення ствола, механізм фіксації ствола виконаний з двома циліндричними пружинами, розташованими паралельно одна до другої і крюком ствола, який утримує ствол в бойовому положенні защіпкою спереду крюка та повзуном позаду крюка. В гранатометі забезпечено блокування защіпки ствола натиснутим спусковим гачком, складаний приклад виконаний висувним, регульованої довжини з пружинним амортизатором та м'яким затиллям. Запобіжник кнопкового типу розташований в нижній частині спускової скоби, в положенні "безпечно" блокує спусковий гачок. UA 109264 U (12) UA 109264 U UA 109264 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до стрілецької зброї для стрільби гранатами. Може використовуватися підрозділами силових структур держави для стрільби низькошвидкісними гранатометними пострілами різного призначення. Найбільш близьким до гранатомета, що заявляється та вибраний за прототип, є гранатомет, який випускається серійно фірмою Brugger&Thomet. Гранатомет GL-06 калібру 40 мм однозарядна неавтоматична зброя з відкидним нарізним стволом (патент FR2915275 (A3) 24.10.2008 р., F41A3/58). Ударно-спусковий механізм - самозведений куркового типу виконаний з бойком, запобіжник кнопкового типу. Приклад пластиковий, що складається на праву сторону (при необхідності можлива стрільба зі складеним прикладом). Недоліками цього гранатомета є неможливість використання для стрільби гранатометних пострілів підвищеної потужності; незначне хитання ствола в бойовому положенні, що зменшує точність стрільби; підвищене відчуття болю в плечовому суглобі при стрільбі із гранатомета; неможливість швидкого перемикання запобіжника в положення "безпечно" при виникненні небезпечних або аварійних ситуацій. В основу корисної моделі поставлена задача створення гранатомета шляхом зміни його конструкції таким чином, щоб забезпечити можливість стрільби гранатометними пострілами підвищеної потужності, уникнути хитання ствола, зменшити відчуття болю в плечовому суглобі стрілка при пострілі, забезпечити можливість швидкого перемикання запобіжника пальцями руки, що утримує гранатомет, а також підвищити безпеку гранатомета при пострілі шляхом блокування механізму відкидання ствола при натиснутому спусковому гачку. Рішення цих задач досягається тим, що однозарядний неавтоматичний гранатомет калібру 40×46 мм конструктивно містить каркас, до якого закріплений ствол, передня та задня рукоятки, механізм фіксації і відкидання ствола, ударно-спусковий механізм із самозведенням, що містить курок, виконаний з бойком, прицільні пристрої - стійку прицілу рамкового типу та мушку, згідно з корисною моделлю, каркас виконаний зі сталевими підсилюючими планками в місцях кріплення ствола, механізм фіксації ствола виконаний з двома циліндричними пружинами, розташованими паралельно одна до другої і крюком ствола, який утримує ствол в бойовому положенні защіпкою спереду крюка та повзуном позаду крюка, при цьому забезпечено блокування защіпки ствола натиснутим спусковим гачком, складаний приклад виконаний висувним, регульованої довжини з пружинним амортизатором та м'яким затиллям, запобіжник кнопкового типу розташований в нижній частині спускової скоби, в положенні "безпечно" блокує спусковий гачок. Саме ці ознаки необхідні та достатні для досягнення та вирішення поставлених задач. Сталеві підсилюючі планки в місцях кріплення ствола забезпечують можливість стрільби гранатометними пострілами підвищеної потужності. Використання двох циліндричних пружин для відкидання ствола, встановлених паралельно одна до другої, забезпечує рівномірне та надійне притиснення ствола до защіпки ствола та повзуна, тим самим виключає можливість його хитання в бойовому положенні. Висувний приклад забезпечує можливість регулювання його довжини, щоб забезпечити зручність утримання гранатомета стрілком при прицілюванні та пострілі, а м'яке затилля та пружинний амортизатор зменшують силу удару у плечовий суглоб стрілка під час стрільби. Запобіжник розташований в нижній частині спускової скоби, забезпечує можливість його перемикання пальцями руки, що утримує гранатомет. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображено зовнішній вигляд гранатомета з правої сторони, на фіг. 2 зображено зовнішній вигляд гранатомета з лівої сторони, на фіг. 3 зображено механізм відкидання ствола, на фіг. 4 зображено розріз за А-А на фіг. 3, на фіг. 5 зображено розріз за Б-Б на фіг. 3, на фіг. 6 зображено ударно-спусковий механізм, на фіг. 7 зображено розріз за В-В на фіг. 5, на фіг. 8 зображено поздовжній розріз висувного приклада. Гранатомет складається з каркаса 1, підсиленого сталевою планкою 15, закритого накладками правою 2 та лівою 3, що з'єднані між собою гвинтами. До задньої частини каркаса 1 приєднаний складаний висувний приклад 4, який складається на праву сторону гранатомета. До каркаса 1 закріплені ствол 5; механізм відкидання ствола 5 з важелем 7 відкидання ствола 5; ударно-спусковий механізм зі спусковим гачком 8. На верхній частині ствола 5 закріплена планка 9 для встановлення рамкового цілика 10 та мушки 11. В передній нижній частині каркаса 1 закріплена передня рукоятка 12. Поблизу спускової скоби розташований запобіжник 13 кнопкового типу, який блокує спусковий гачок 8. 1 UA 109264 U 5 10 15 20 25 30 35 40 45 50 Механізм відкидання ствола 5, призначений для заряджання гранатомета гранатометними пострілами 37 і містить штифт 6, який з'єднує ствол 5 з каркасом 1, пружини 14, що розташовані в глухих отворах ствола 5 та каркаса 1. Важіль 7 відкидання ствола 5 з'єднаний з віссю 16, яка в нижній частині виконана з виступом 17, а у верхній - з пазом 18. Виступ 17 осі 16 розташований проти защіпки 19, яка під тиском пружини 21 входить в передній паз крюка 20 ствола 5. В пазу 18 осі 16 розташований повзун 22, який під тиском пружини 23 входить в задній паз крюка 20 ствола 5. Ударно-спусковий механізм із самозведенням призначений для виконання пострілу, містить спусковий гачок 8, закріплений на осі 25, яку охоплює пружина 24. Натиснутий спусковий гачок 8 вирізом 39 блокує защіпку 19 ствола 5 та унеможливлює випадкове відкидання ствола 5 при стрільбі. Спусковий гачок 8 з'єднаний з тягою 26, яка іншим кінцем закріплена на осі 27 курка 28, виконаного з бойком 33. Відгин 29 тяги 26 розташований проти виступу 35 курка 28. Бойова пружина 30 охоплює напрямну 31, яка верхнім кінцем притиснута до штифта 32 курка 28. Запобіжник 13 кнопкового типу являє собою циліндричну вісь, яка має поперечні прорізи 38 і утримуються в отворі накладок 2 та 3 пружиною 36. Якщо запобіжник 13 в положенні "безпечно", спусковий гачок 8 блокується його циліндричною частиною, якщо запобіжник 13 в положенні "стрільба", проти спускового гачка 8 розташовані прорізи 38 запобіжника 13. Висувний приклад 4 складається із корпуса 40, закритого в задній частині м'яким затиллям 41. Корпус 40 містить обойму 42 та пружину 43 амортизатора розташовану в глухих горизонтальних отворах корпуса 40 і обойми 42, напрямну 44, яка має глухі отвори 45 для фіксації шести положень довжини приклада 4 штоком 46. Шток 46, з'єднаний з клавішею 47, рухається у вертикальному отворі обойми 42 і під тиском пружини 48 входить в отвір 45 напрямної 44. При натисканні клавіші 47 шток 46, долаючи тиск пружини 48, виходить із отвору 45 та роз'єднує корпус 40 і напрямну 44, що забезпечує можливість зміни довжини приклада 4. Стрільба із гранатомета відбувається таким чином. Заряджання гранатомета здійснюється вручну шляхом уставлення гранатометного пострілу 37 в патронник відкинутого ствола 5. Для відкидання ствола 5 натискують важіль 7 відкидання ствола 5, при цьому вісь 16 повертається і виступом 17 штовхає вперед защіпку 19, яка, переборюючи тиск пружини 21, виходить із зачеплення з переднім пазом крюка 20 ствола 5. Одночасно повзун 22, зачеплений своїм виступом за паз 18 осі 16, переборюючи тиск пружини 23, виходить із зачеплення з заднім пазом крюка 20 ствола 5. Ствол 5 звільнений від утримання защіпкою 19 та повзуном 22 під тиском пружин 14 повертається навколо штифта 6 і відкриває доступ до патронника ствола 5. В патронник ствола 5 вставляють гранатометний постріл 37. Для замикання ствола 5 натискають казенну частину ствола донизу, при цьому крюк 20 ствола 5 фіксується підпружиненими защіпкою 19 та повзуном 22, які входять у відповідні пази крюка 20 ствола 5. Для виконання пострілу натискують спусковий гачок 8, який, повертаючись навколо осі, 25 штовхає тягу 26 в напрямку курка 28. Відгин 29 тяги 26 тисне на виступ 35 курка 28 і змушує курок 28 повертатись навколо осі 27, одночасно штифт 32 курка 28 тисне на напрямну 31 і стискує бойову пружину 30, проштовхуючи напрямну 31 бойової пружини 30 в напрямку осі 27 курка 28. Коли штифт 32 розташується так, що курок 28 звільнюється від блокування, бойова пружина 30 розтискається і штовхає курок 28 з ударником 33 в бік капсуля-запалювача гранатометного пострілу 37, що розташований в патроннику ствола 5, одночасно виступ 29 тяги 26 роз'єднується з виступом 35 курка 28, звільнений курок 28 під тиском пружини 34 відбою курка відхиляється від капсуля-запалювача гранатометного пострілу 37. При відпусканні спусковий гачок 8 під тиском пружини 24 повертається в переднє положення, при цьому тяга 26 ковзає фасонним отвором по вісі 27 курка 28, а відгин 29 тяги 26 установлюється проти виступу 34 курка 28. Конструкція гранатомета технологічно опрацьована, розроблено комплекти конструкторської та технологічної документації. Виготовлені необхідні спеціальні інструменти та обладнання, що забезпечує можливість виготовлення гранатометів серійно. 2 UA 109264 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гранатомет однозарядний неавтоматичний калібру 40×46 мм, що містить каркас, закритий лівою та правою накладками, з'єднаними між собою гвинтами, до якого закріплені ствол з нарізами, передня та задня рукоятки, механізм фіксації і відкидання ствола, ударно-спусковий механізм із самозведенням, що містить курок, виконаний з бойком, прицільні пристрої - стійку прицілу рамкового типу та мушку, який відрізняється тим, що каркас виконаний зі сталевими підсилюючими планками в місцях кріплення ствола, механізм фіксації ствола виконаний з двома циліндричними пружинами, розташованими паралельно одна до другої і крюком ствола, який утримує ствол в бойовому положенні защіпкою спереду крюка та повзуном позаду крюка, при цьому забезпечено блокування защіпки ствола натиснутим спусковим гачком, складаний приклад виконаний висувним, регульованої довжини з пружинним амортизатором та м'яким затиллям, запобіжник кнопкового типу розташований в нижній частині спускової скоби, в положенні "безпечно" блокує спусковий гачок. 3 UA 109264 U 4 UA 109264 U 5 UA 109264 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
