Зернозбиральний комбайн

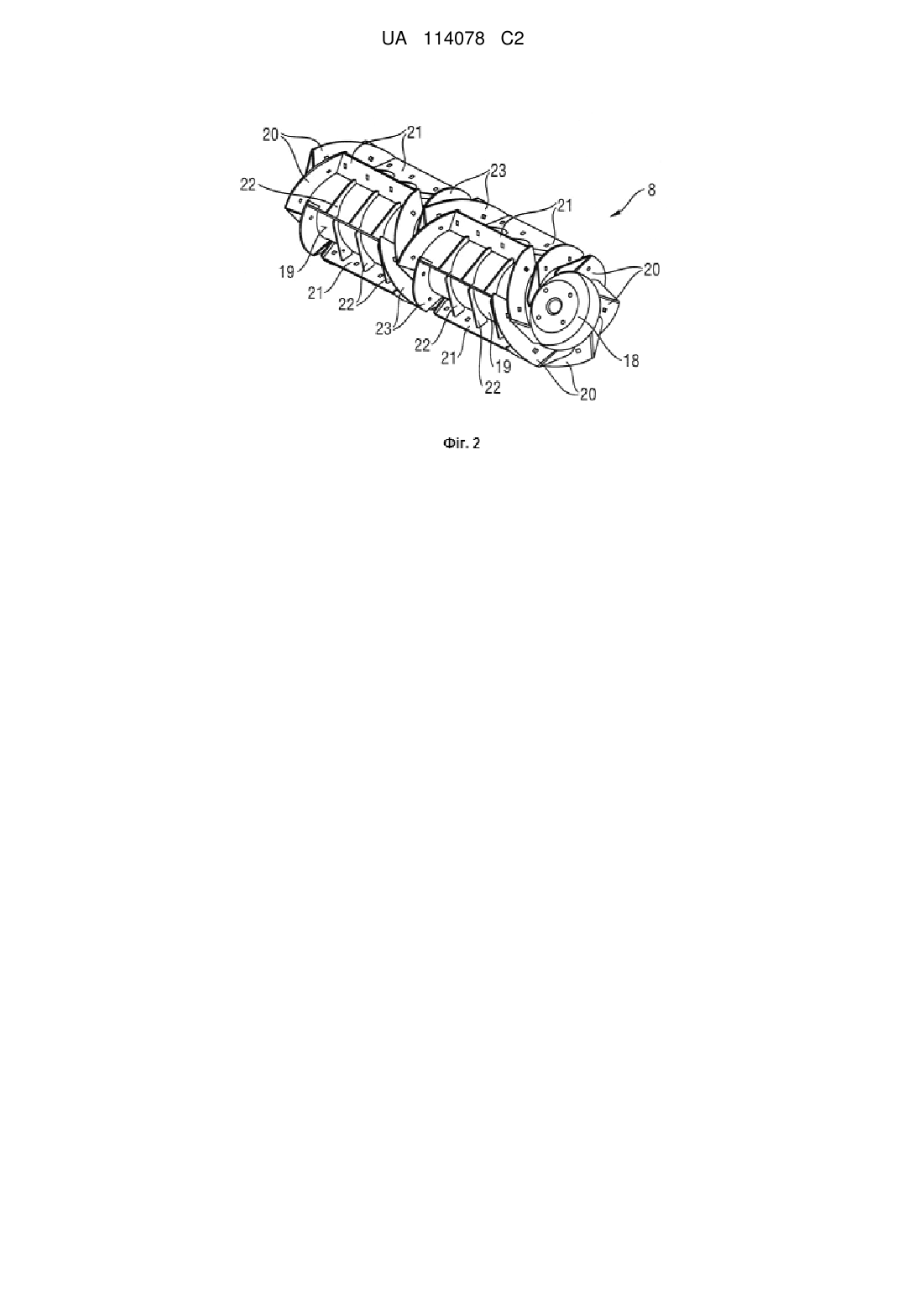

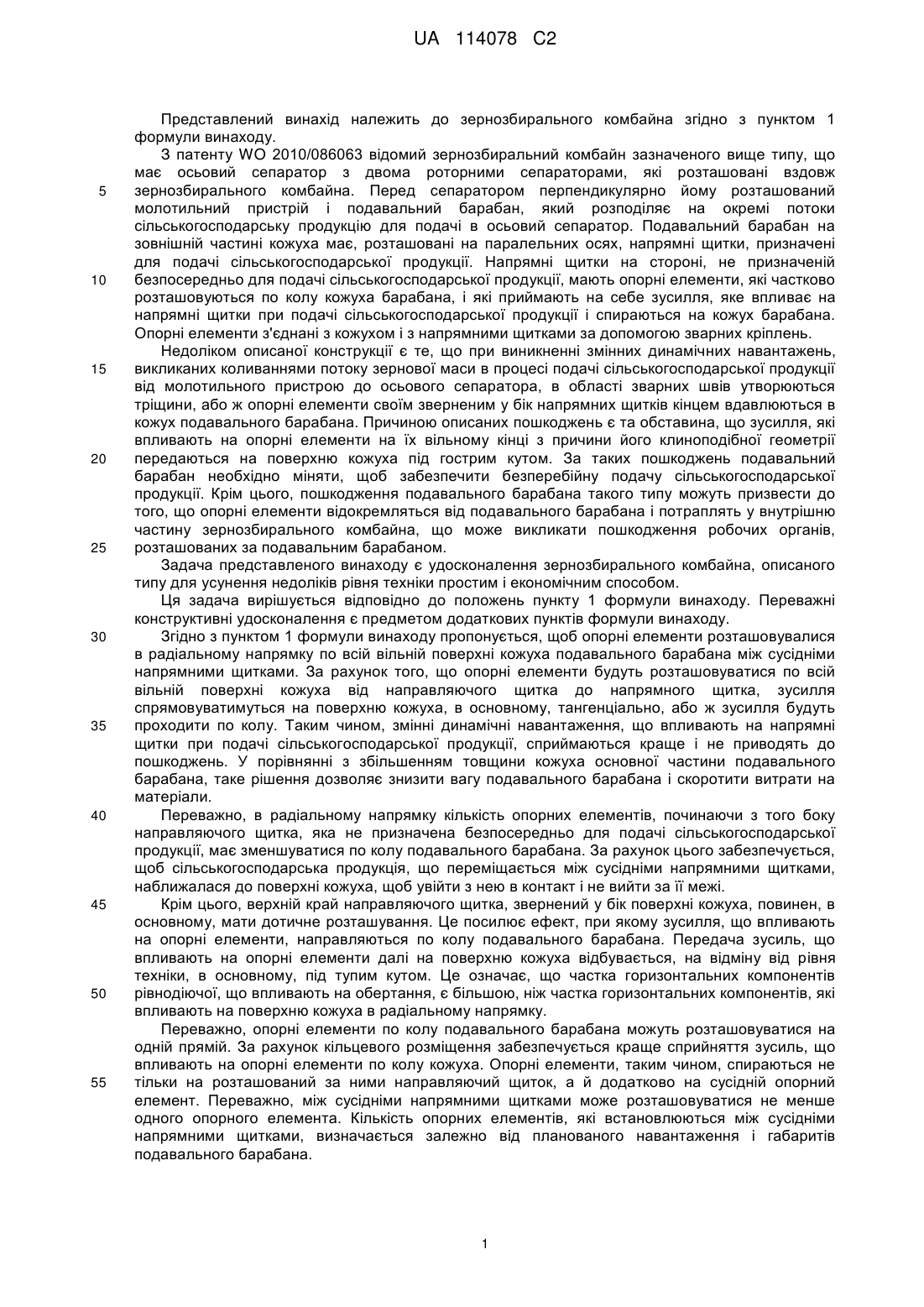

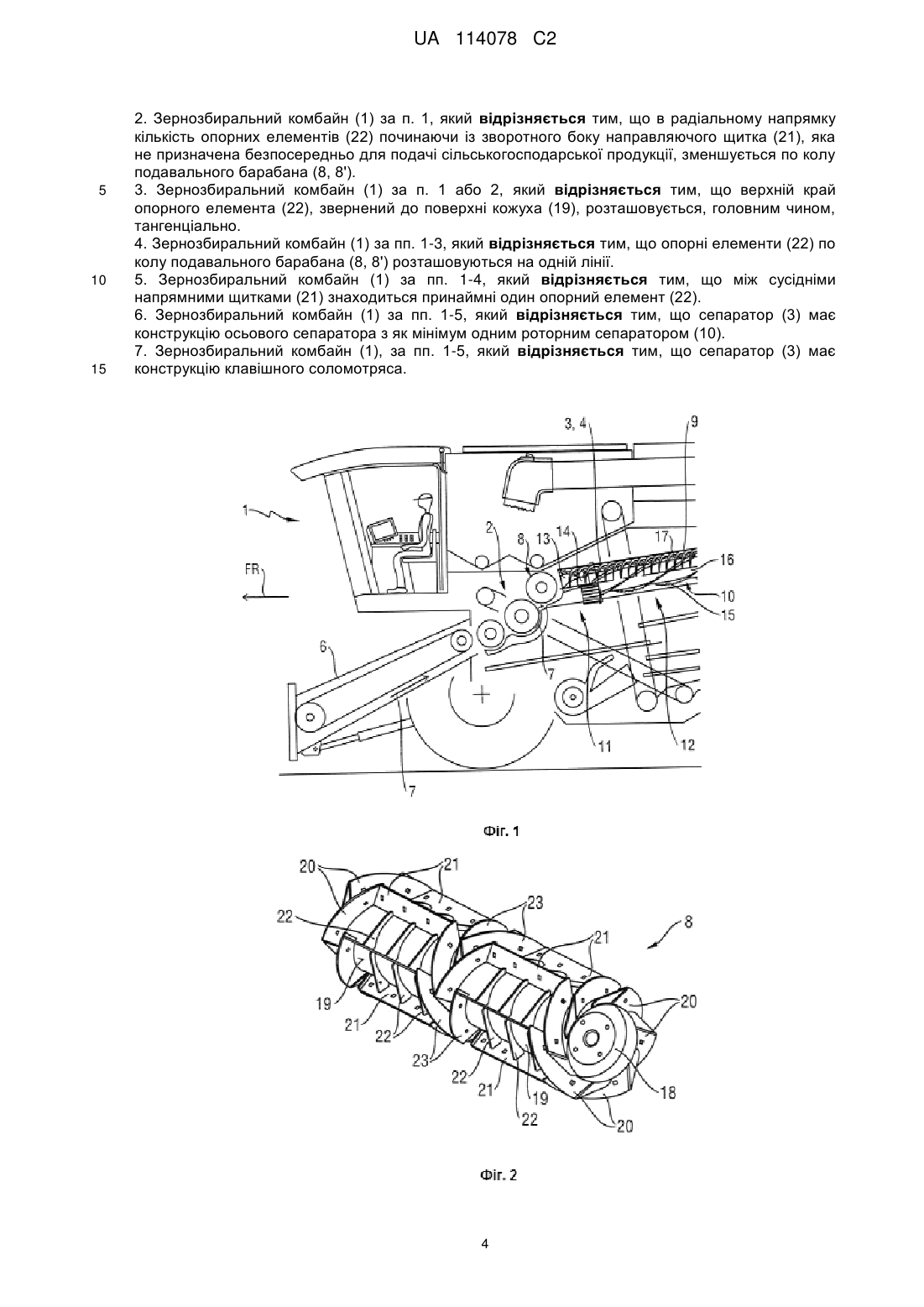

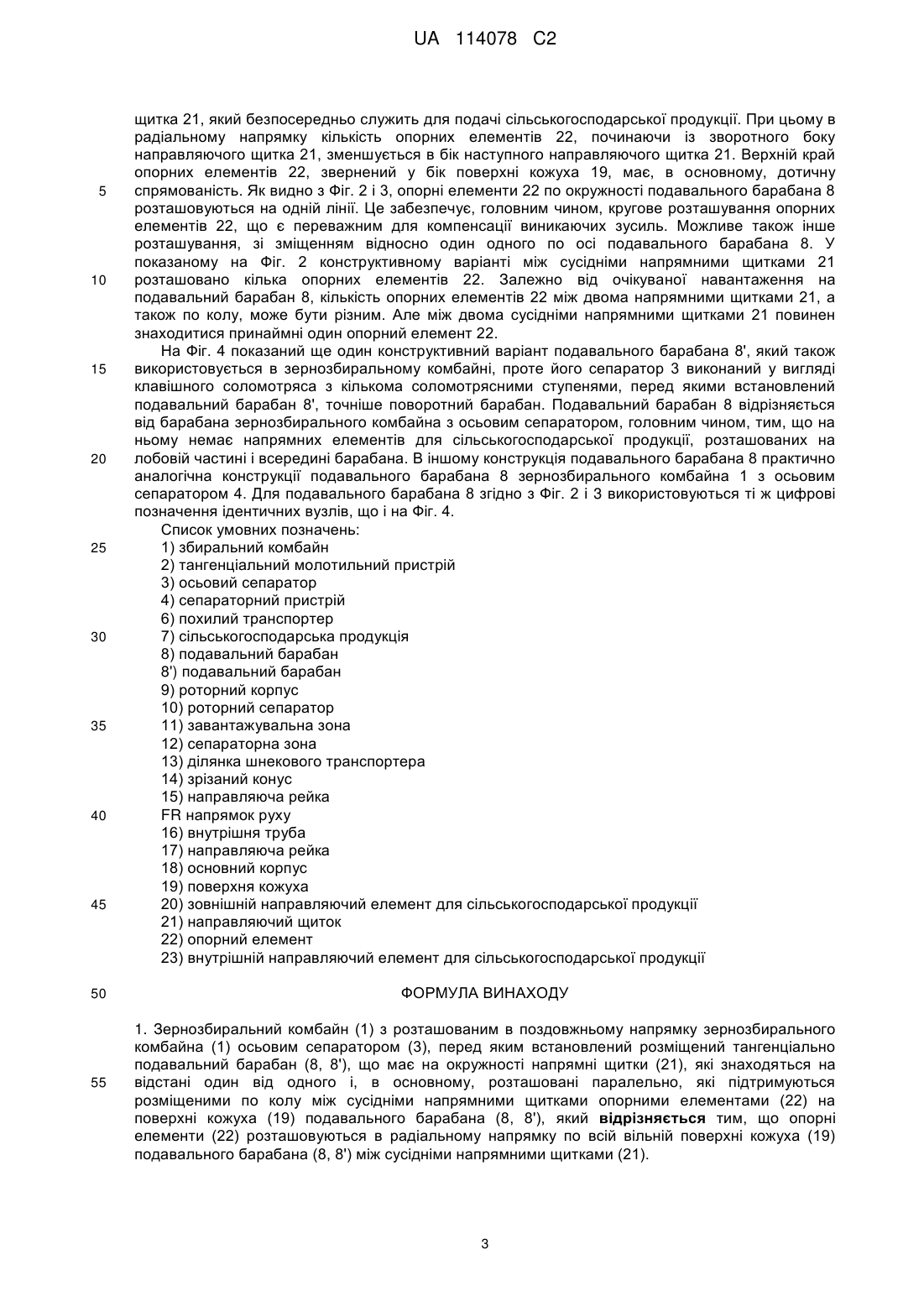

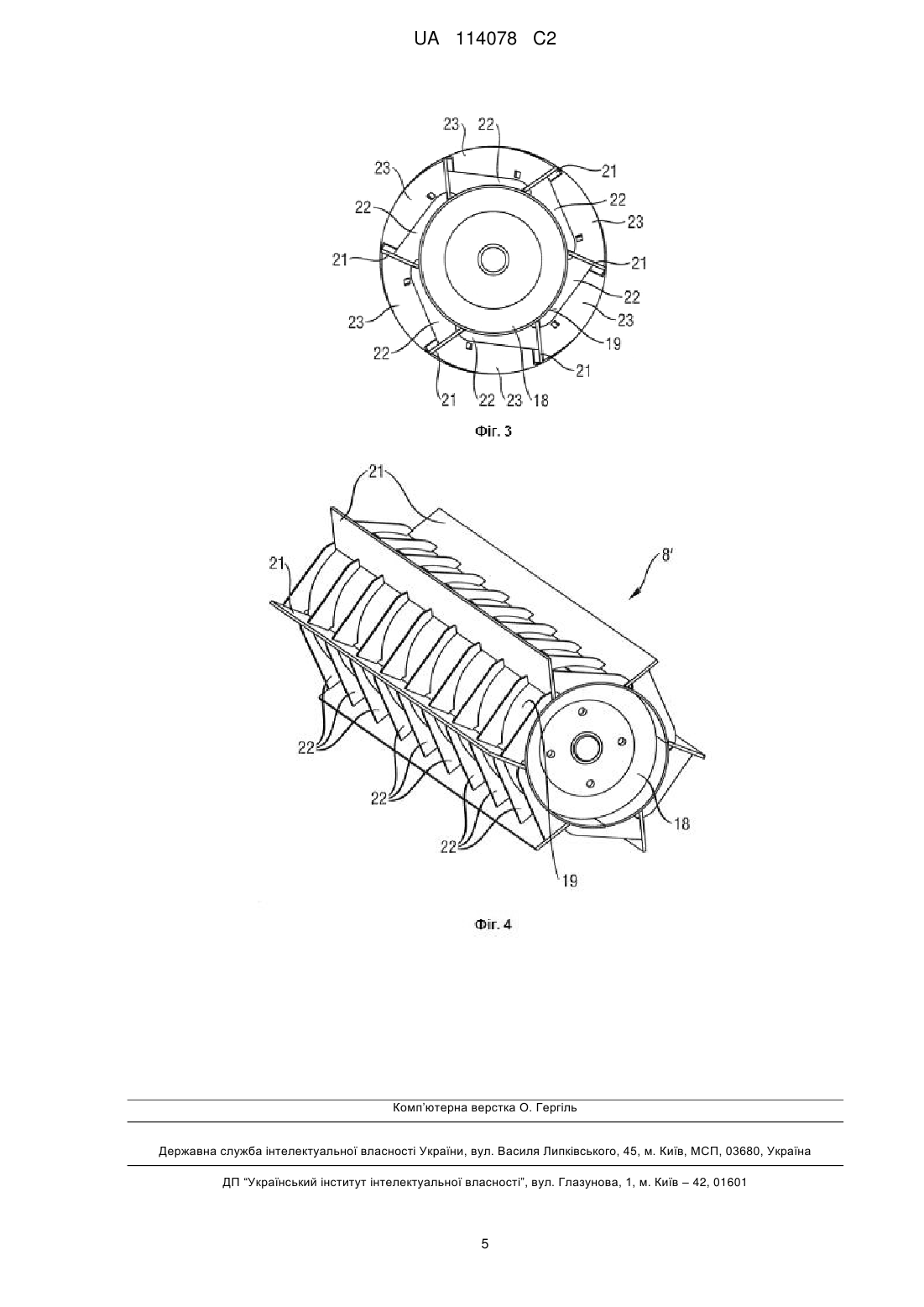

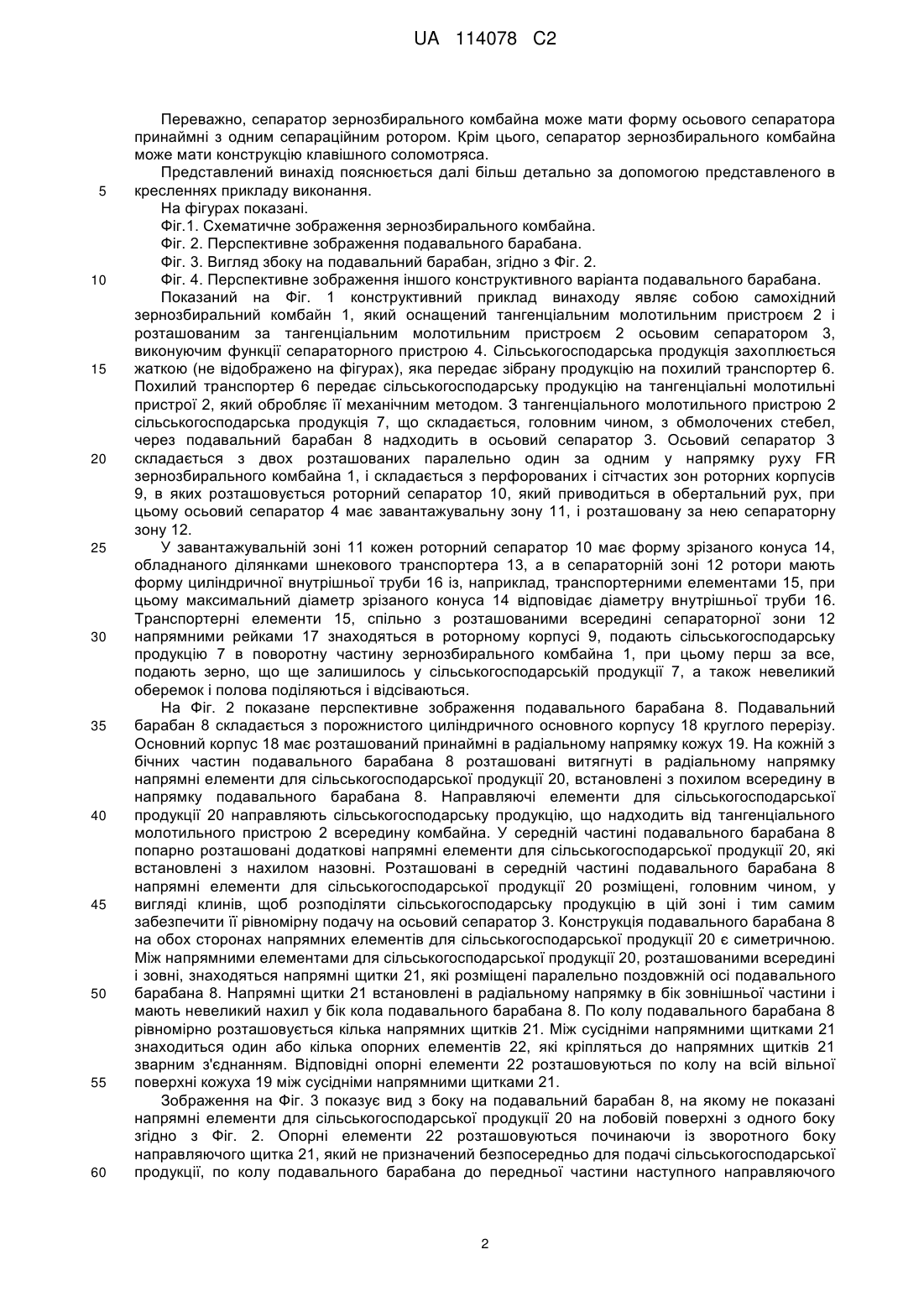

Реферат: Винахід належить до зернозбирального комбайна (1) з розташованим в поздовжньому напрямку зернозбирального комбайна (1) осьовим сепаратором (3), перед яким встановлений, розміщений тангенціально, подавальний барабан (8, 8'), що має на колі напрямні щитки, які знаходяться на відстані один від одного, в основному розташовані паралельно (21), які підтримуються розміщеними по колу між сусідніми напрямними щитками опорними елементами (22) на поверхні кожуха (19) подавального барабана (8, 8'), при цьому опорні елементи (22) розташовуються в радіальному напрямку по всій вільній поверхні кожуха (19) подавального барабана (8, 8') між сусідніми напрямними щитками (21). UA 114078 C2 (12) UA 114078 C2 UA 114078 C2 5 10 15 20 25 30 35 40 45 50 55 Представлений винахід належить до зернозбирального комбайна згідно з пунктом 1 формули винаходу. З патенту WO 2010/086063 відомий зернозбиральний комбайн зазначеного вище типу, що має осьовий сепаратор з двома роторними сепараторами, які розташовані вздовж зернозбирального комбайна. Перед сепаратором перпендикулярно йому розташований молотильний пристрій і подавальний барабан, який розподіляє на окремі потоки сільськогосподарську продукцію для подачі в осьовий сепаратор. Подавальний барабан на зовнішній частині кожуха має, розташовані на паралельних осях, напрямні щитки, призначені для подачі сільськогосподарської продукції. Напрямні щитки на стороні, не призначеній безпосередньо для подачі сільськогосподарської продукції, мають опорні елементи, які частково розташовуються по колу кожуха барабана, і які приймають на себе зусилля, яке впливає на напрямні щитки при подачі сільськогосподарської продукції і спираються на кожух барабана. Опорні елементи з'єднані з кожухом і з напрямними щитками за допомогою зварних кріплень. Недоліком описаної конструкції є те, що при виникненні змінних динамічних навантажень, викликаних коливаннями потоку зернової маси в процесі подачі сільськогосподарської продукції від молотильного пристрою до осьового сепаратора, в області зварних швів утворюються тріщини, або ж опорні елементи своїм зверненим у бік напрямних щитків кінцем вдавлюються в кожух подавального барабана. Причиною описаних пошкоджень є та обставина, що зусилля, які впливають на опорні елементи на їх вільному кінці з причини його клиноподібної геометрії передаються на поверхню кожуха під гострим кутом. За таких пошкоджень подавальний барабан необхідно міняти, щоб забезпечити безперебійну подачу сільськогосподарської продукції. Крім цього, пошкодження подавального барабана такого типу можуть призвести до того, що опорні елементи відокремляться від подавального барабана і потраплять у внутрішню частину зернозбирального комбайна, що може викликати пошкодження робочих органів, розташованих за подавальним барабаном. Задача представленого винаходу є удосконалення зернозбирального комбайна, описаного типу для усунення недоліків рівня техніки простим і економічним способом. Ця задача вирішується відповідно до положень пункту 1 формули винаходу. Переважні конструктивні удосконалення є предметом додаткових пунктів формули винаходу. Згідно з пунктом 1 формули винаходу пропонується, щоб опорні елементи розташовувалися в радіальному напрямку по всій вільній поверхні кожуха подавального барабана між сусідніми напрямними щитками. За рахунок того, що опорні елементи будуть розташовуватися по всій вільній поверхні кожуха від направляючого щитка до напрямного щитка, зусилля спрямовуватимуться на поверхню кожуха, в основному, тангенціально, або ж зусилля будуть проходити по колу. Таким чином, змінні динамічні навантаження, що впливають на напрямні щитки при подачі сільськогосподарської продукції, сприймаються краще і не приводять до пошкоджень. У порівнянні з збільшенням товщини кожуха основної частини подавального барабана, таке рішення дозволяє знизити вагу подавального барабана і скоротити витрати на матеріали. Переважно, в радіальному напрямку кількість опорних елементів, починаючи з того боку направляючого щитка, яка не призначена безпосередньо для подачі сільськогосподарської продукції, має зменшуватися по колу подавального барабана. За рахунок цього забезпечується, щоб сільськогосподарська продукція, що переміщається між сусідніми напрямними щитками, наближалася до поверхні кожуха, щоб увійти з нею в контакт і не вийти за її межі. Крім цього, верхній край направляючого щитка, звернений у бік поверхні кожуха, повинен, в основному, мати дотичне розташування. Це посилює ефект, при якому зусилля, що впливають на опорні елементи, направляються по колу подавального барабана. Передача зусиль, що впливають на опорні елементи далі на поверхню кожуха відбувається, на відміну від рівня техніки, в основному, під тупим кутом. Це означає, що частка горизонтальних компонентів рівнодіючої, що впливають на обертання, є більшою, ніж частка горизонтальних компонентів, які впливають на поверхню кожуха в радіальному напрямку. Переважно, опорні елементи по колу подавального барабана можуть розташовуватися на одній прямій. За рахунок кільцевого розміщення забезпечується краще сприйняття зусиль, що впливають на опорні елементи по колу кожуха. Опорні елементи, таким чином, спираються не тільки на розташований за ними направляючий щиток, а й додатково на сусідній опорний елемент. Переважно, між сусідніми напрямними щитками може розташовуватися не менше одного опорного елемента. Кількість опорних елементів, які встановлюються між сусідніми напрямними щитками, визначається залежно від планованого навантаження і габаритів подавального барабана. 1 UA 114078 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, сепаратор зернозбирального комбайна може мати форму осьового сепаратора принаймні з одним сепараційним ротором. Крім цього, сепаратор зернозбирального комбайна може мати конструкцію клавішного соломотряса. Представлений винахід пояснюється далі більш детально за допомогою представленого в кресленнях прикладу виконання. На фігурах показані. Фіг.1. Схематичне зображення зернозбирального комбайна. Фіг. 2. Перспективне зображення подавального барабана. Фіг. 3. Вигляд збоку на подавальний барабан, згідно з Фіг. 2. Фіг. 4. Перспективне зображення іншого конструктивного варіанта подавального барабана. Показаний на Фіг. 1 конструктивний приклад винаходу являє собою самохідний зернозбиральний комбайн 1, який оснащений тангенціальним молотильним пристроєм 2 і розташованим за тангенціальним молотильним пристроєм 2 осьовим сепаратором 3, виконуючим функції сепараторного пристрою 4. Сільськогосподарська продукція захоплюється жаткою (не відображено на фігурах), яка передає зібрану продукцію на похилий транспортер 6. Похилий транспортер 6 передає сільськогосподарську продукцію на тангенціальні молотильні пристрої 2, який обробляє її механічним методом. З тангенціального молотильного пристрою 2 сільськогосподарська продукція 7, що складається, головним чином, з обмолочених стебел, через подавальний барабан 8 надходить в осьовий сепаратор 3. Осьовий сепаратор 3 складається з двох розташованих паралельно один за одним у напрямку руху FR зернозбирального комбайна 1, і складається з перфорованих і сітчастих зон роторних корпусів 9, в яких розташовується роторний сепаратор 10, який приводиться в обертальний рух, при цьому осьовий сепаратор 4 має завантажувальну зону 11, і розташовану за нею сепараторну зону 12. У завантажувальній зоні 11 кожен роторний сепаратор 10 має форму зрізаного конуса 14, обладнаного ділянками шнекового транспортера 13, а в сепараторній зоні 12 ротори мають форму циліндричної внутрішньої труби 16 із, наприклад, транспортерними елементами 15, при цьому максимальний діаметр зрізаного конуса 14 відповідає діаметру внутрішньої труби 16. Транспортерні елементи 15, спільно з розташованими всередині сепараторної зони 12 напрямними рейками 17 знаходяться в роторному корпусі 9, подають сільськогосподарську продукцію 7 в поворотну частину зернозбирального комбайна 1, при цьому перш за все, подають зерно, що ще залишилось у сільськогосподарській продукції 7, а також невеликий оберемок і полова поділяються і відсіваються. На Фіг. 2 показане перспективне зображення подавального барабана 8. Подавальний барабан 8 складається з порожнистого циліндричного основного корпусу 18 круглого перерізу. Основний корпус 18 має розташований принаймні в радіальному напрямку кожух 19. На кожній з бічних частин подавального барабана 8 розташовані витягнуті в радіальному напрямку напрямні елементи для сільськогосподарської продукції 20, встановлені з похилом всередину в напрямку подавального барабана 8. Направляючі елементи для сільськогосподарської продукції 20 направляють сільськогосподарську продукцію, що надходить від тангенціального молотильного пристрою 2 всередину комбайна. У середній частині подавального барабана 8 попарно розташовані додаткові напрямні елементи для сільськогосподарської продукції 20, які встановлені з нахилом назовні. Розташовані в середній частині подавального барабана 8 напрямні елементи для сільськогосподарської продукції 20 розміщені, головним чином, у вигляді клинів, щоб розподіляти сільськогосподарську продукцію в цій зоні і тим самим забезпечити її рівномірну подачу на осьовий сепаратор 3. Конструкція подавального барабана 8 на обох сторонах напрямних елементів для сільськогосподарської продукції 20 є симетричною. Між напрямними елементами для сільськогосподарської продукції 20, розташованими всередині і зовні, знаходяться напрямні щитки 21, які розміщені паралельно поздовжній осі подавального барабана 8. Напрямні щитки 21 встановлені в радіальному напрямку в бік зовнішньої частини і мають невеликий нахил у бік кола подавального барабана 8. По колу подавального барабана 8 рівномірно розташовується кілька напрямних щитків 21. Між сусідніми напрямними щитками 21 знаходиться один або кілька опорних елементів 22, які кріпляться до напрямних щитків 21 зварним з'єднанням. Відповідні опорні елементи 22 розташовуються по колу на всій вільної поверхні кожуха 19 між сусідніми напрямними щитками 21. Зображення на Фіг. 3 показує вид з боку на подавальний барабан 8, на якому не показані напрямні елементи для сільськогосподарської продукції 20 на лобовій поверхні з одного боку згідно з Фіг. 2. Опорні елементи 22 розташовуються починаючи із зворотного боку направляючого щитка 21, який не призначений безпосередньо для подачі сільськогосподарської продукції, по колу подавального барабана до передньої частини наступного направляючого 2 UA 114078 C2 5 10 15 20 25 30 35 40 45 50 55 щитка 21, який безпосередньо служить для подачі сільськогосподарської продукції. При цьому в радіальному напрямку кількість опорних елементів 22, починаючи із зворотного боку направляючого щитка 21, зменшується в бік наступного направляючого щитка 21. Верхній край опорних елементів 22, звернений у бік поверхні кожуха 19, має, в основному, дотичну спрямованість. Як видно з Фіг. 2 і 3, опорні елементи 22 по окружності подавального барабана 8 розташовуються на одній лінії. Це забезпечує, головним чином, кругове розташування опорних елементів 22, що є переважним для компенсації виникаючих зусиль. Можливе також інше розташування, зі зміщенням відносно один одного по осі подавального барабана 8. У показаному на Фіг. 2 конструктивному варіанті між сусідніми напрямними щитками 21 розташовано кілька опорних елементів 22. Залежно від очікуваної навантаження на подавальний барабан 8, кількість опорних елементів 22 між двома напрямними щитками 21, а також по колу, може бути різним. Але між двома сусідніми напрямними щитками 21 повинен знаходитися принаймні один опорний елемент 22. На Фіг. 4 показаний ще один конструктивний варіант подавального барабана 8', який також використовується в зернозбиральному комбайні, проте його сепаратор 3 виконаний у вигляді клавішного соломотряса з кількома соломотрясними ступенями, перед якими встановлений подавальний барабан 8', точніше поворотний барабан. Подавальний барабан 8 відрізняється від барабана зернозбирального комбайна з осьовим сепаратором, головним чином, тим, що на ньому немає напрямних елементів для сільськогосподарської продукції, розташованих на лобовій частині і всередині барабана. В іншому конструкція подавального барабана 8 практично аналогічна конструкції подавального барабана 8 зернозбирального комбайна 1 з осьовим сепаратором 4. Для подавального барабана 8 згідно з Фіг. 2 і 3 використовуються ті ж цифрові позначення ідентичних вузлів, що і на Фіг. 4. Список умовних позначень: 1) збиральний комбайн 2) тангенціальний молотильний пристрій 3) осьовий сепаратор 4) сепараторний пристрій 6) похилий транспортер 7) сільськогосподарська продукція 8) подавальний барабан 8') подавальний барабан 9) роторний корпус 10) роторний сепаратор 11) завантажувальна зона 12) сепараторна зона 13) ділянка шнекового транспортера 14) зрізаний конус 15) направляюча рейка FR напрямок руху 16) внутрішня труба 17) направляюча рейка 18) основний корпус 19) поверхня кожуха 20) зовнішній направляючий елемент для сільськогосподарської продукції 21) направляючий щиток 22) опорний елемент 23) внутрішній направляючий елемент для сільськогосподарської продукції ФОРМУЛА ВИНАХОДУ 1. Зернозбиральний комбайн (1) з розташованим в поздовжньому напрямку зернозбирального комбайна (1) осьовим сепаратором (3), перед яким встановлений розміщений тангенціально подавальний барабан (8, 8'), що має на окружності напрямні щитки (21), які знаходяться на відстані один від одного і, в основному, розташовані паралельно, які підтримуються розміщеними по колу між сусідніми напрямними щитками опорними елементами (22) на поверхні кожуха (19) подавального барабана (8, 8'), який відрізняється тим, що опорні елементи (22) розташовуються в радіальному напрямку по всій вільній поверхні кожуха (19) подавального барабана (8, 8') між сусідніми напрямними щитками (21). 3 UA 114078 C2 5 10 15 2. Зернозбиральний комбайн (1) за п. 1, який відрізняється тим, що в радіальному напрямку кількість опорних елементів (22) починаючи із зворотного боку направляючого щитка (21), яка не призначена безпосередньо для подачі сільськогосподарської продукції, зменшується по колу подавального барабана (8, 8'). 3. Зернозбиральний комбайн (1) за п. 1 або 2, який відрізняється тим, що верхній край опорного елемента (22), звернений до поверхні кожуха (19), розташовується, головним чином, тангенціально. 4. Зернозбиральний комбайн (1) за пп. 1-3, який відрізняється тим, що опорні елементи (22) по колу подавального барабана (8, 8') розташовуються на одній лінії. 5. Зернозбиральний комбайн (1) за пп. 1-4, який відрізняється тим, що між сусідніми напрямними щитками (21) знаходиться принаймні один опорний елемент (22). 6. Зернозбиральний комбайн (1) за пп. 1-5, який відрізняється тим, що сепаратор (3) має конструкцію осьового сепаратора з як мінімум одним роторним сепаратором (10). 7. Зернозбиральний комбайн (1), за пп. 1-5, який відрізняється тим, що сепаратор (3) має конструкцію клавішного соломотряса. 4 UA 114078 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
