Механічна решітка

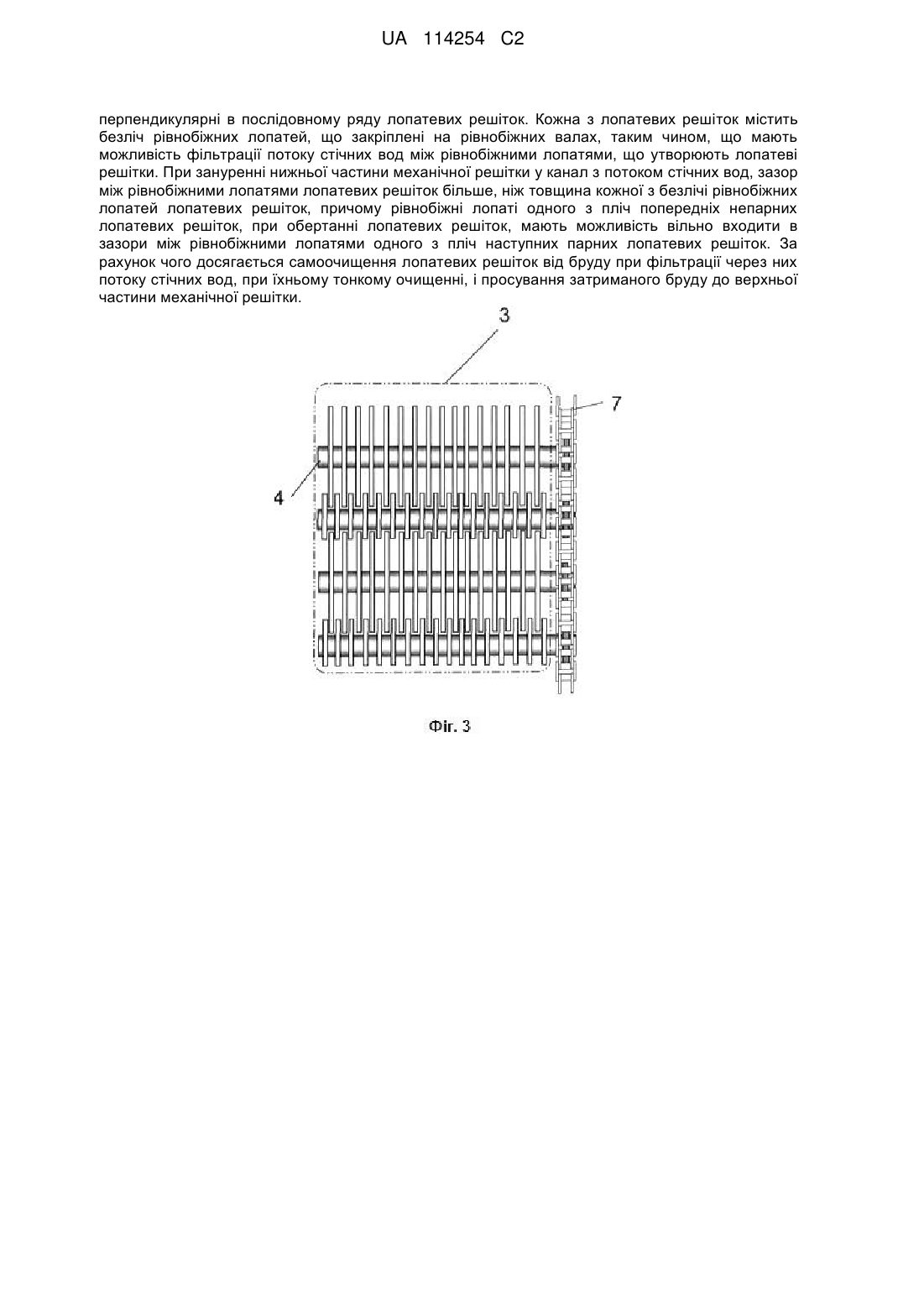

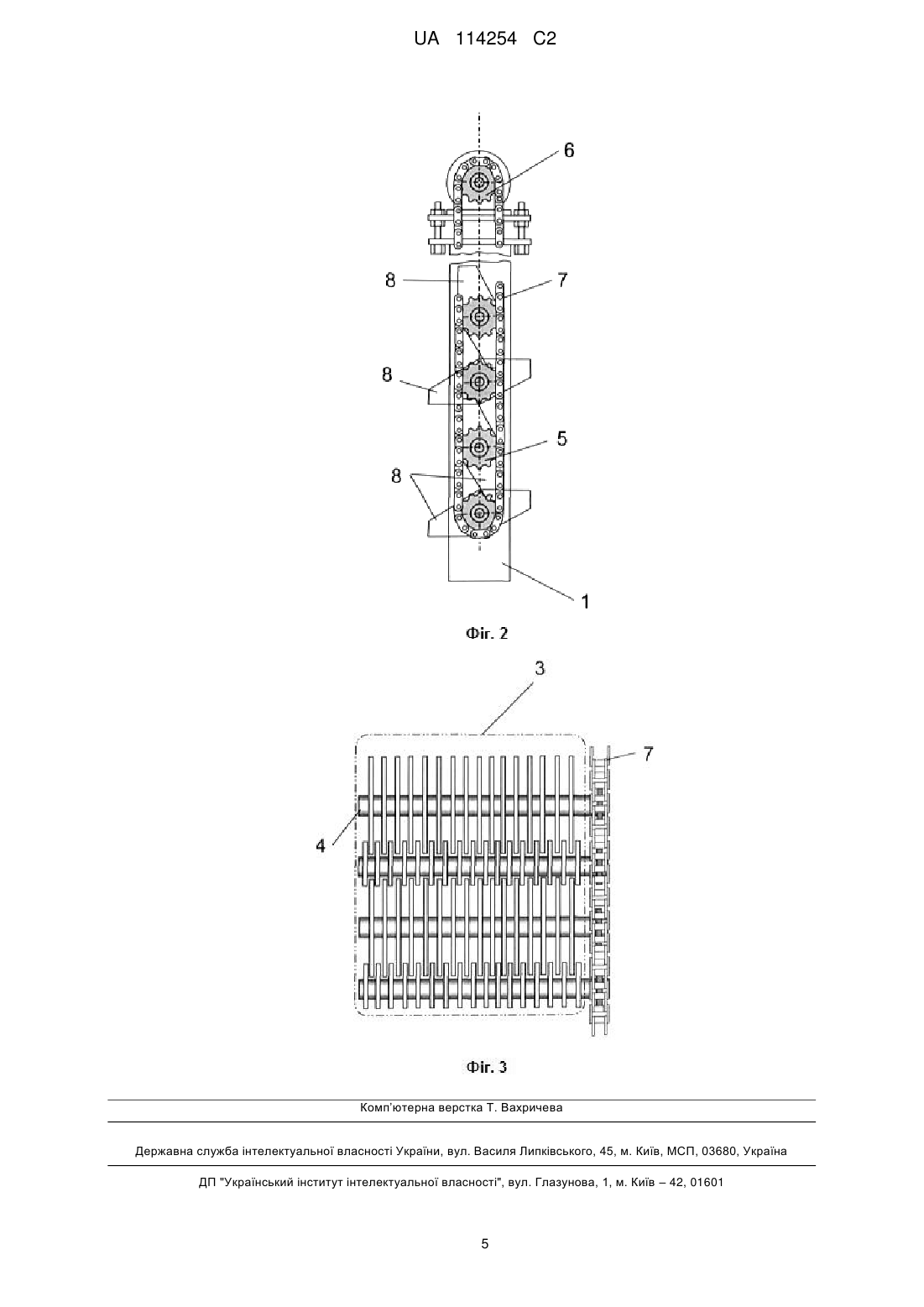

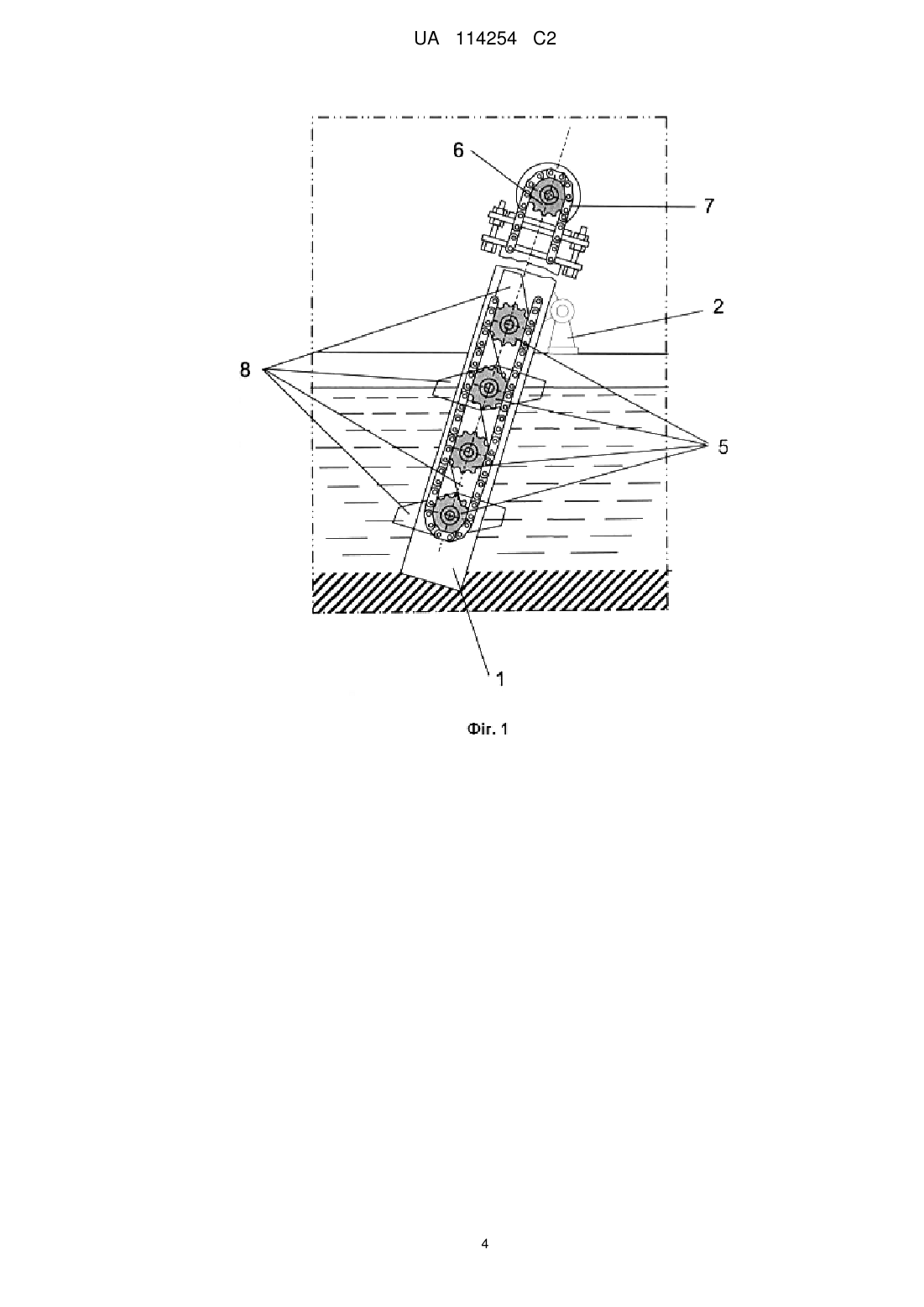

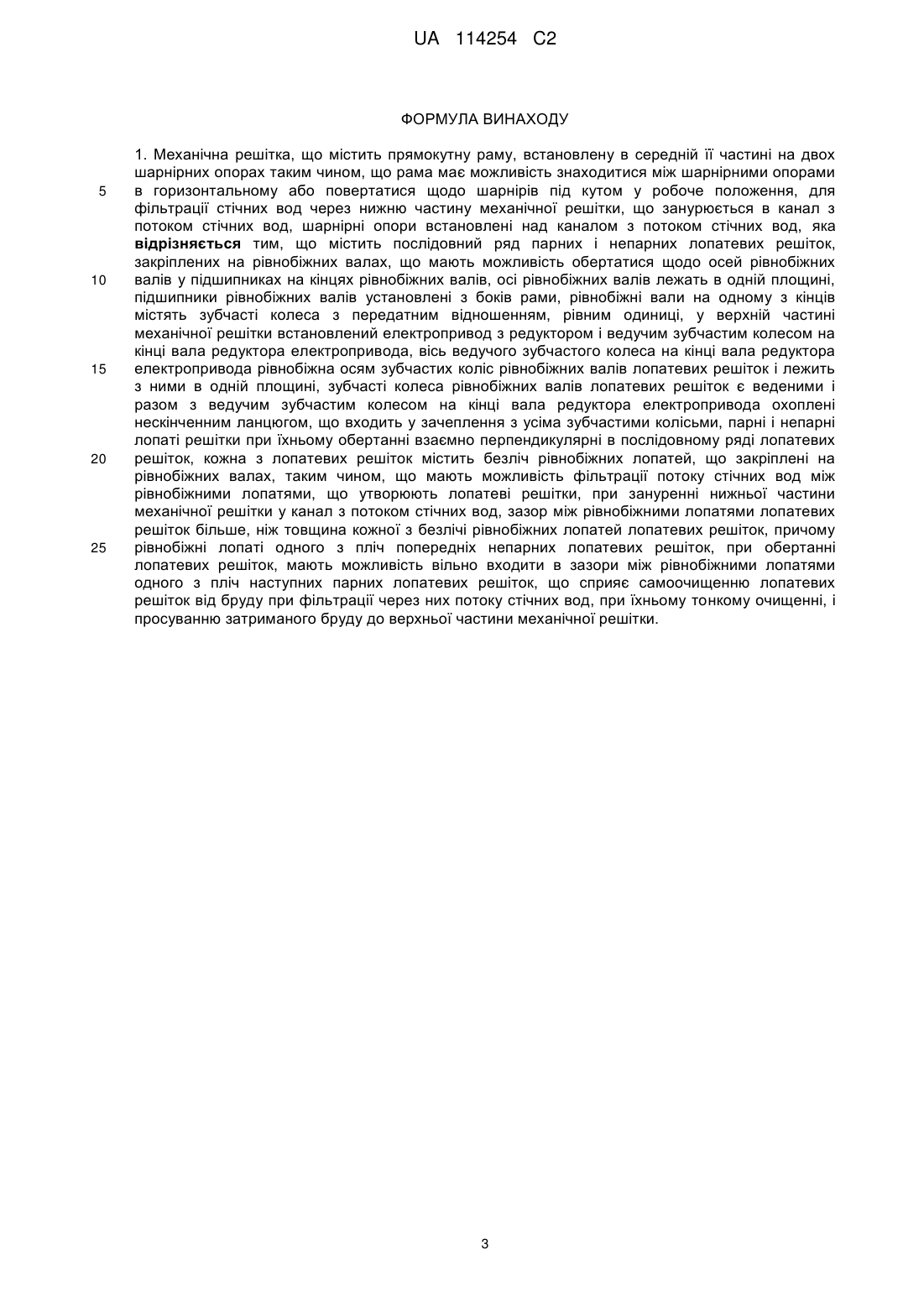

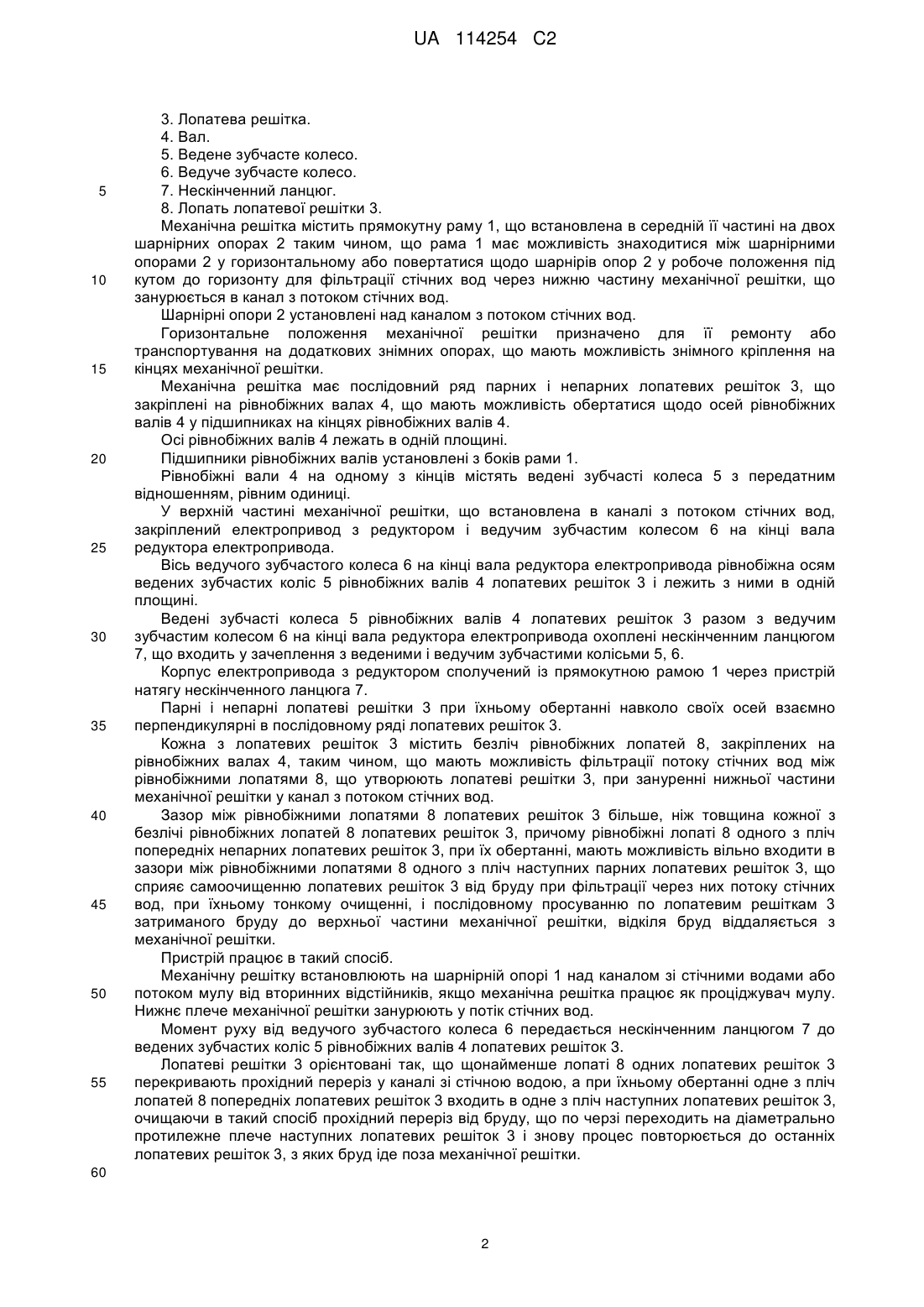

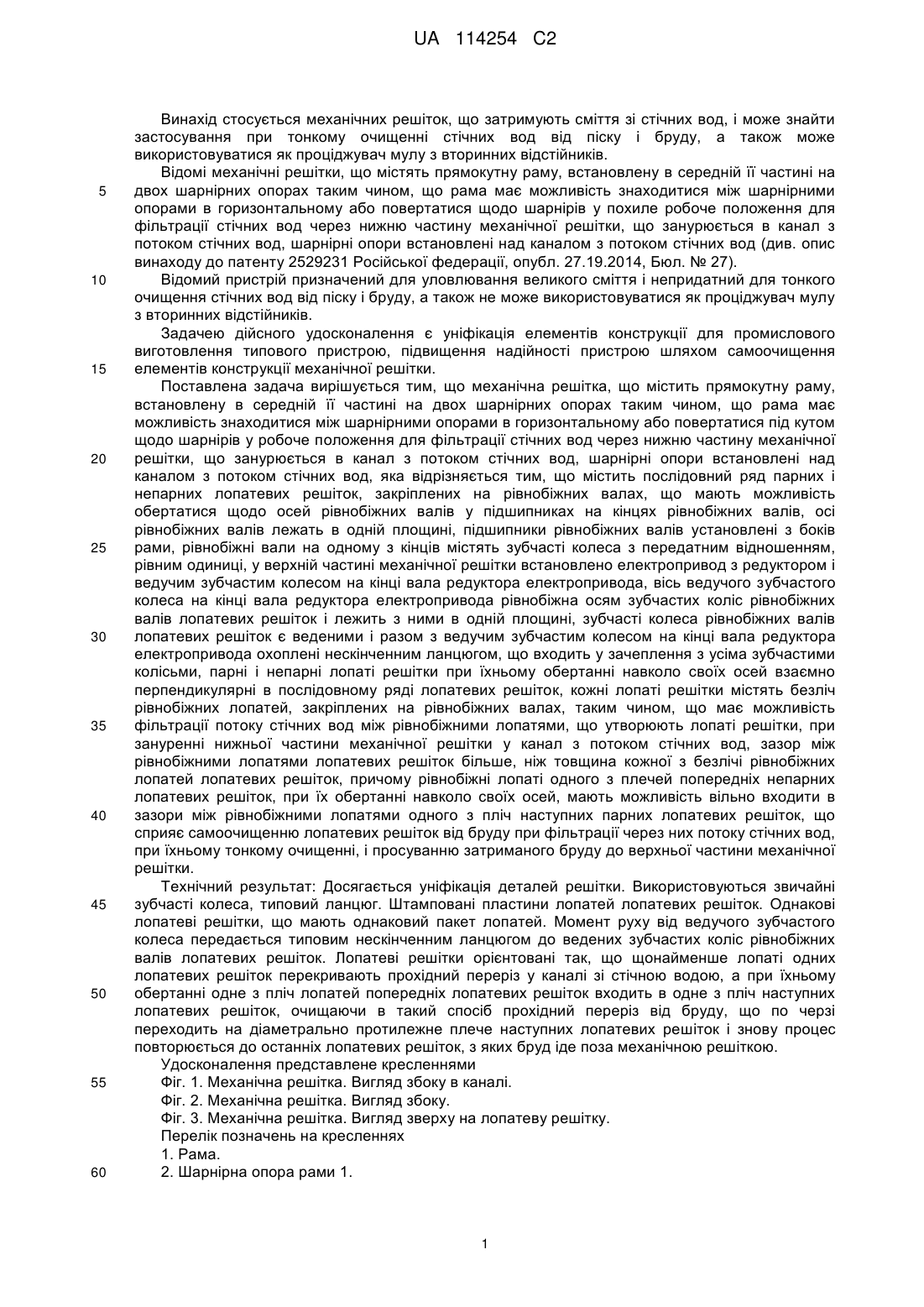

Реферат: Винахід стосується механічних решіток, що затримують сміття зі стічних вод, і можуть знайти застосування при тонкому очищенні стічних вод від піску і бруду, а також можуть використовуватися для фільтрування мулу з вторинних відстійників. Механічна решітка містить прямокутну раму, встановлену в середній її частині на двох шарнірних опорах таким чином, що рама має можливість знаходитися між шарнірними опорами в горизонтальному, або повертатися щодо шарнірів під кутом у робоче положення, для фільтрації стічних вод через нижню частину механічної решітки, що занурюється в канал з потоком стічних вод, шарнірні опори встановлені над каналом з потоком стічних вод. Вона також оснащена послідовним рядом парних і непарних лопатевих решіток, закріплених на рівнобіжних валах, що мають можливість обертатися щодо осей рівнобіжних валів у підшипниках на кінцях рівнобіжних валів. Осі рівнобіжних валів лежать в одній площині, підшипники рівнобіжних валів установлені з боків рами, а рівнобіжні вали на одному з кінців містять зубчасті колеса з передатним відношенням, рівним одиниці. У верхній частині механічної решітки встановлений електропривод з редуктором і ведучим зубчастим колесом на кінці вала редуктора електропривода, вісь ведучого зубчастого колеса на кінці вала редуктора електропривода рівнобіжна осям зубчастих коліс рівнобіжних валів лопатевих решіток і лежить з ними в одній площині. Зубчасті колеса рівнобіжних валів лопатевих решіток є веденими і разом з ведучим зубчастим колесом на кінці вала редуктора електропривода охоплені нескінченним ланцюгом, що входить у зачеплення з усіма зубчастими колісьми. Парні і непарні лопаті решітки при їхньому обертанні взаємно UA 114254 C2 (12) UA 114254 C2 перпендикулярні в послідовному ряду лопатевих решіток. Кожна з лопатевих решіток містить безліч рівнобіжних лопатей, що закріплені на рівнобіжних валах, таким чином, що мають можливість фільтрації потоку стічних вод між рівнобіжними лопатями, що утворюють лопатеві решітки. При зануренні нижньої частини механічної решітки у канал з потоком стічних вод, зазор між рівнобіжними лопатями лопатевих решіток більше, ніж товщина кожної з безлічі рівнобіжних лопатей лопатевих решіток, причому рівнобіжні лопаті одного з пліч попередніх непарних лопатевих решіток, при обертанні лопатевих решіток, мають можливість вільно входити в зазори між рівнобіжними лопатями одного з пліч наступних парних лопатевих решіток. За рахунок чого досягається самоочищення лопатевих решіток від бруду при фільтрації через них потоку стічних вод, при їхньому тонкому очищенні, і просування затриманого бруду до верхньої частини механічної решітки. UA 114254 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується механічних решіток, що затримують сміття зі стічних вод, і може знайти застосування при тонкому очищенні стічних вод від піску і бруду, а також може використовуватися як проціджувач мулу з вторинних відстійників. Відомі механічні решітки, що містять прямокутну раму, встановлену в середній її частині на двох шарнірних опорах таким чином, що рама має можливість знаходитися між шарнірними опорами в горизонтальному або повертатися щодо шарнірів у похиле робоче положення для фільтрації стічних вод через нижню частину механічної решітки, що занурюється в канал з потоком стічних вод, шарнірні опори встановлені над каналом з потоком стічних вод (див. опис винаходу до патенту 2529231 Російської федерації, опубл. 27.19.2014, Бюл. № 27). Відомий пристрій призначений для уловлювання великого сміття і непридатний для тонкого очищення стічних вод від піску і бруду, а також не може використовуватися як проціджувач мулу з вторинних відстійників. Задачею дійсного удосконалення є уніфікація елементів конструкції для промислового виготовлення типового пристрою, підвищення надійності пристрою шляхом самоочищення елементів конструкції механічної решітки. Поставлена задача вирішується тим, що механічна решітка, що містить прямокутну раму, встановлену в середній її частині на двох шарнірних опорах таким чином, що рама має можливість знаходитися між шарнірними опорами в горизонтальному або повертатися під кутом щодо шарнірів у робоче положення для фільтрації стічних вод через нижню частину механічної решітки, що занурюється в канал з потоком стічних вод, шарнірні опори встановлені над каналом з потоком стічних вод, яка відрізняється тим, що містить послідовний ряд парних і непарних лопатевих решіток, закріплених на рівнобіжних валах, що мають можливість обертатися щодо осей рівнобіжних валів у підшипниках на кінцях рівнобіжних валів, осі рівнобіжних валів лежать в одній площині, підшипники рівнобіжних валів установлені з боків рами, рівнобіжні вали на одному з кінців містять зубчасті колеса з передатним відношенням, рівним одиниці, у верхній частині механічної решітки встановлено електропривод з редуктором і ведучим зубчастим колесом на кінці вала редуктора електропривода, вісь ведучого зубчастого колеса на кінці вала редуктора електропривода рівнобіжна осям зубчастих коліс рівнобіжних валів лопатевих решіток і лежить з ними в одній площині, зубчасті колеса рівнобіжних валів лопатевих решіток є веденими і разом з ведучим зубчастим колесом на кінці вала редуктора електропривода охоплені нескінченним ланцюгом, що входить у зачеплення з усіма зубчастими колісьми, парні і непарні лопаті решітки при їхньому обертанні навколо своїх осей взаємно перпендикулярні в послідовному ряді лопатевих решіток, кожні лопаті решітки містять безліч рівнобіжних лопатей, закріплених на рівнобіжних валах, таким чином, що має можливість фільтрації потоку стічних вод між рівнобіжними лопатями, що утворюють лопаті решітки, при зануренні нижньої частини механічної решітки у канал з потоком стічних вод, зазор між рівнобіжними лопатями лопатевих решіток більше, ніж товщина кожної з безлічі рівнобіжних лопатей лопатевих решіток, причому рівнобіжні лопаті одного з плечей попередніх непарних лопатевих решіток, при їх обертанні навколо своїх осей, мають можливість вільно входити в зазори між рівнобіжними лопатями одного з пліч наступних парних лопатевих решіток, що сприяє самоочищенню лопатевих решіток від бруду при фільтрації через них потоку стічних вод, при їхньому тонкому очищенні, і просуванню затриманого бруду до верхньої частини механічної решітки. Технічний результат: Досягається уніфікація деталей решітки. Використовуються звичайні зубчасті колеса, типовий ланцюг. Штамповані пластини лопатей лопатевих решіток. Однакові лопатеві решітки, що мають однаковий пакет лопатей. Момент руху від ведучого зубчастого колеса передається типовим нескінченним ланцюгом до ведених зубчастих коліс рівнобіжних валів лопатевих решіток. Лопатеві решітки орієнтовані так, що щонайменше лопаті одних лопатевих решіток перекривають прохідний переріз у каналі зі стічною водою, а при їхньому обертанні одне з пліч лопатей попередніх лопатевих решіток входить в одне з пліч наступних лопатевих решіток, очищаючи в такий спосіб прохідний переріз від бруду, що по черзі переходить на діаметрально протилежне плече наступних лопатевих решіток і знову процес повторюється до останніх лопатевих решіток, з яких бруд іде поза механічною решіткою. Удосконалення представлене кресленнями Фіг. 1. Механічна решітка. Вигляд збоку в каналі. Фіг. 2. Механічна решітка. Вигляд збоку. Фіг. 3. Механічна решітка. Вигляд зверху на лопатеву решітку. Перелік позначень на кресленнях 1. Рама. 2. Шарнірна опора рами 1. 1 UA 114254 C2 5 10 15 20 25 30 35 40 45 50 55 3. Лопатева решітка. 4. Вал. 5. Ведене зубчасте колесо. 6. Ведуче зубчасте колесо. 7. Нескінченний ланцюг. 8. Лопать лопатевої решітки 3. Механічна решітка містить прямокутну раму 1, що встановлена в середній її частині на двох шарнірних опорах 2 таким чином, що рама 1 має можливість знаходитися між шарнірними опорами 2 у горизонтальному або повертатися щодо шарнірів опор 2 у робоче положення під кутом до горизонту для фільтрації стічних вод через нижню частину механічної решітки, що занурюється в канал з потоком стічних вод. Шарнірні опори 2 установлені над каналом з потоком стічних вод. Горизонтальне положення механічної решітки призначено для її ремонту або транспортування на додаткових знімних опорах, що мають можливість знімного кріплення на кінцях механічної решітки. Механічна решітка має послідовний ряд парних і непарних лопатевих решіток 3, що закріплені на рівнобіжних валах 4, що мають можливість обертатися щодо осей рівнобіжних валів 4 у підшипниках на кінцях рівнобіжних валів 4. Осі рівнобіжних валів 4 лежать в одній площині. Підшипники рівнобіжних валів установлені з боків рами 1. Рівнобіжні вали 4 на одному з кінців містять ведені зубчасті колеса 5 з передатним відношенням, рівним одиниці. У верхній частині механічної решітки, що встановлена в каналі з потоком стічних вод, закріплений електропривод з редуктором і ведучим зубчастим колесом 6 на кінці вала редуктора електропривода. Вісь ведучого зубчастого колеса 6 на кінці вала редуктора електропривода рівнобіжна осям ведених зубчастих коліс 5 рівнобіжних валів 4 лопатевих решіток 3 і лежить з ними в одній площині. Ведені зубчасті колеса 5 рівнобіжних валів 4 лопатевих решіток 3 разом з ведучим зубчастим колесом 6 на кінці вала редуктора електропривода охоплені нескінченним ланцюгом 7, що входить у зачеплення з веденими і ведучим зубчастими колісьми 5, 6. Корпус електропривода з редуктором сполучений із прямокутною рамою 1 через пристрій натягу нескінченного ланцюга 7. Парні і непарні лопатеві решітки 3 при їхньому обертанні навколо своїх осей взаємно перпендикулярні в послідовному ряді лопатевих решіток 3. Кожна з лопатевих решіток 3 містить безліч рівнобіжних лопатей 8, закріплених на рівнобіжних валах 4, таким чином, що мають можливість фільтрації потоку стічних вод між рівнобіжними лопатями 8, що утворюють лопатеві решітки 3, при зануренні нижньої частини механічної решітки у канал з потоком стічних вод. Зазор між рівнобіжними лопатями 8 лопатевих решіток 3 більше, ніж товщина кожної з безлічі рівнобіжних лопатей 8 лопатевих решіток 3, причому рівнобіжні лопаті 8 одного з пліч попередніх непарних лопатевих решіток 3, при їх обертанні, мають можливість вільно входити в зазори між рівнобіжними лопатями 8 одного з пліч наступних парних лопатевих решіток 3, що сприяє самоочищенню лопатевих решіток 3 від бруду при фільтрації через них потоку стічних вод, при їхньому тонкому очищенні, і послідовному просуванню по лопатевим решіткам 3 затриманого бруду до верхньої частини механічної решітки, відкіля бруд віддаляється з механічної решітки. Пристрій працює в такий спосіб. Механічну решітку встановлюють на шарнірній опорі 1 над каналом зі стічними водами або потоком мулу від вторинних відстійників, якщо механічна решітка працює як проціджувач мулу. Нижнє плече механічної решітки занурюють у потік стічних вод. Момент руху від ведучого зубчастого колеса 6 передається нескінченним ланцюгом 7 до ведених зубчастих коліс 5 рівнобіжних валів 4 лопатевих решіток 3. Лопатеві решітки 3 орієнтовані так, що щонайменше лопаті 8 одних лопатевих решіток 3 перекривають прохідний переріз у каналі зі стічною водою, а при їхньому обертанні одне з пліч лопатей 8 попередніх лопатевих решіток 3 входить в одне з пліч наступних лопатевих решіток 3, очищаючи в такий спосіб прохідний переріз від бруду, що по черзі переходить на діаметрально протилежне плече наступних лопатевих решіток 3 і знову процес повторюється до останніх лопатевих решіток 3, з яких бруд іде поза механічної решітки. 60 2 UA 114254 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Механічна решітка, що містить прямокутну раму, встановлену в середній її частині на двох шарнірних опорах таким чином, що рама має можливість знаходитися між шарнірними опорами в горизонтальному або повертатися щодо шарнірів під кутом у робоче положення, для фільтрації стічних вод через нижню частину механічної решітки, що занурюється в канал з потоком стічних вод, шарнірні опори встановлені над каналом з потоком стічних вод, яка відрізняється тим, що містить послідовний ряд парних і непарних лопатевих решіток, закріплених на рівнобіжних валах, що мають можливість обертатися щодо осей рівнобіжних валів у підшипниках на кінцях рівнобіжних валів, осі рівнобіжних валів лежать в одній площині, підшипники рівнобіжних валів установлені з боків рами, рівнобіжні вали на одному з кінців містять зубчасті колеса з передатним відношенням, рівним одиниці, у верхній частині механічної решітки встановлений електропривод з редуктором і ведучим зубчастим колесом на кінці вала редуктора електропривода, вісь ведучого зубчастого колеса на кінці вала редуктора електропривода рівнобіжна осям зубчастих коліс рівнобіжних валів лопатевих решіток і лежить з ними в одній площині, зубчасті колеса рівнобіжних валів лопатевих решіток є веденими і разом з ведучим зубчастим колесом на кінці вала редуктора електропривода охоплені нескінченним ланцюгом, що входить у зачеплення з усіма зубчастими колісьми, парні і непарні лопаті решітки при їхньому обертанні взаємно перпендикулярні в послідовному ряді лопатевих решіток, кожна з лопатевих решіток містить безліч рівнобіжних лопатей, що закріплені на рівнобіжних валах, таким чином, що мають можливість фільтрації потоку стічних вод між рівнобіжними лопатями, що утворюють лопатеві решітки, при зануренні нижньої частини механічної решітки у канал з потоком стічних вод, зазор між рівнобіжними лопатями лопатевих решіток більше, ніж товщина кожної з безлічі рівнобіжних лопатей лопатевих решіток, причому рівнобіжні лопаті одного з пліч попередніх непарних лопатевих решіток, при обертанні лопатевих решіток, мають можливість вільно входити в зазори між рівнобіжними лопатями одного з пліч наступних парних лопатевих решіток, що сприяє самоочищенню лопатевих решіток від бруду при фільтрації через них потоку стічних вод, при їхньому тонкому очищенні, і просуванню затриманого бруду до верхньої частини механічної решітки. 3 UA 114254 C2 4 UA 114254 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
