Механічна решітка

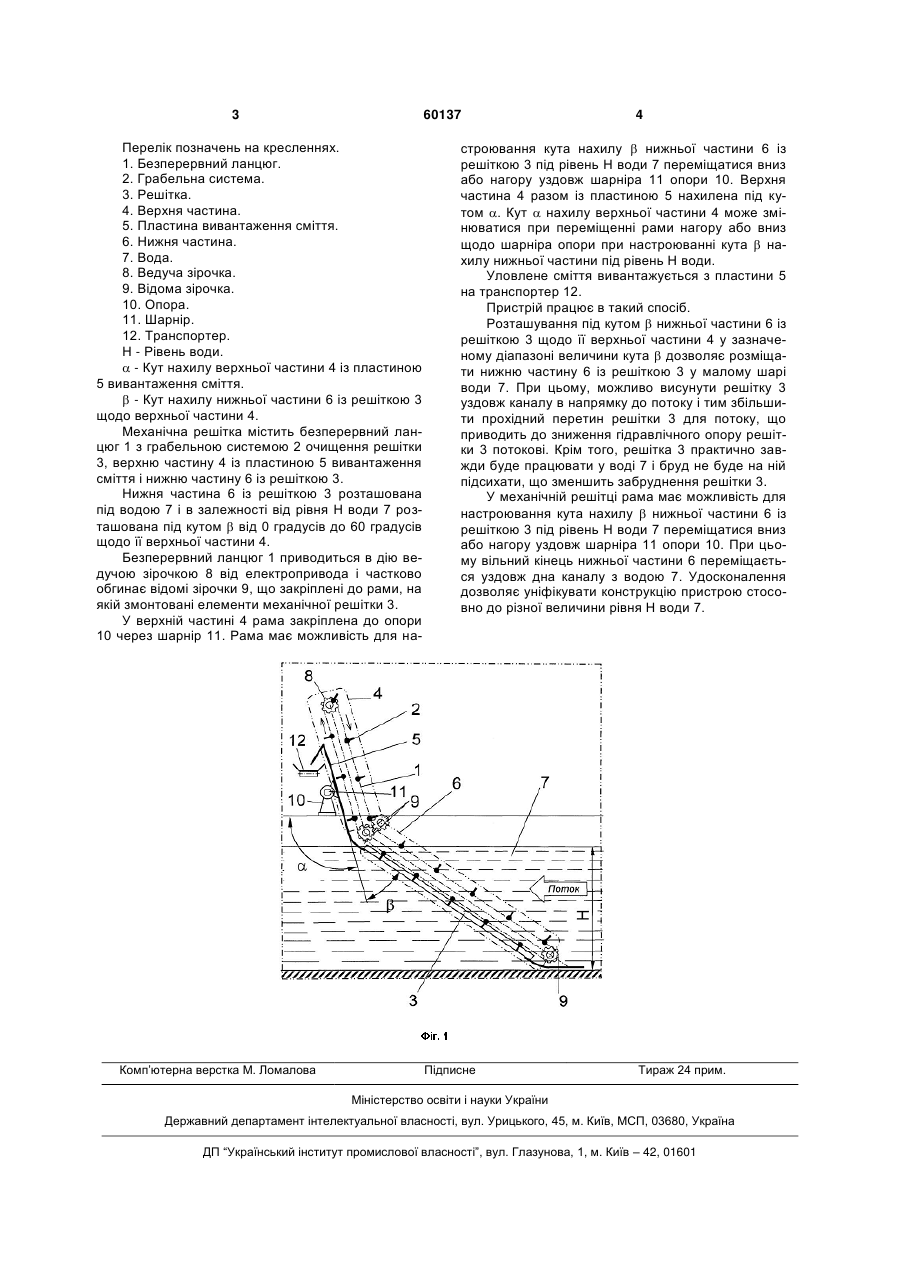

1. Механічні решітка, що містить раму, що закріплена до опори через шарнір, що містить на безперервному ланцюзі грабельну систему очи 3 60137 Перелік позначень на кресленнях. 1. Безперервний ланцюг. 2. Грабельна система. 3. Решітка. 4. Верхня частина. 5. Пластина вивантаження сміття. 6. Нижня частина. 7. Вода. 8. Ведуча зірочка. 9. Відома зірочка. 10. Опора. 11. Шарнір. 12. Транспортер. Н - Рівень води.  - Кут нахилу верхньої частини 4 із пластиною 5 вивантаження сміття.  - Кут нахилу нижньої частини 6 із решіткою 3 щодо верхньої частини 4. Механічна решітка містить безперервний ланцюг 1 з грабельною системою 2 очищення решітки 3, верхню частину 4 із пластиною 5 вивантаження сміття і нижню частину 6 із решіткою 3. Нижня частина 6 із решіткою 3 розташована під водою 7 і в залежності від рівня Н води 7 розташована під кутом  від 0 градусів до 60 градусів щодо її верхньої частини 4. Безперервний ланцюг 1 приводиться в дію ведучою зірочкою 8 від електропривода і частково обгинає відомі зірочки 9, що закріплені до рами, на якій змонтовані елементи механічної решітки 3. У верхній частині 4 рама закріплена до опори 10 через шарнір 11. Рама має можливість для на Комп’ютерна верстка М. Ломалова 4 строювання кута нахилу  нижньої частини 6 із решіткою 3 під рівень Н води 7 переміщатися вниз або нагору уздовж шарніра 11 опори 10. Верхня частина 4 разом із пластиною 5 нахилена під кутом . Кут  нахилу верхньої частини 4 може змінюватися при переміщенні рами нагору або вниз щодо шарніра опори при настроюванні кута  нахилу нижньої частини під рівень Н води. Уловлене сміття вивантажується з пластини 5 на транспортер 12. Пристрій працює в такий спосіб. Розташування під кутом  нижньої частини 6 із решіткою 3 щодо її верхньої частини 4 у зазначеному діапазоні величини кута  дозволяє розміщати нижню частину 6 із решіткою 3 у малому шарі води 7. При цьому, можливо висунути решітку 3 уздовж каналу в напрямку до потоку і тим збільшити прохідний перетин решітки 3 для потоку, що приводить до зниження гідравлічного опору решітки 3 потокові. Крім того, решітка 3 практично завжди буде працювати у воді 7 і бруд не буде на ній підсихати, що зменшить забруднення решітки 3. У механічній решітці рама має можливість для настроювання кута нахилу  нижньої частини 6 із решіткою 3 під рівень Н води 7 переміщатися вниз або нагору уздовж шарніра 11 опори 10. При цьому вільний кінець нижньої частини 6 переміщається уздовж дна каналу з водою 7. Удосконалення дозволяє уніфікувати конструкцію пристрою стосовно до різної величини рівня Н води 7. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
