Універсальний пристрій для повірки лічильників рідини

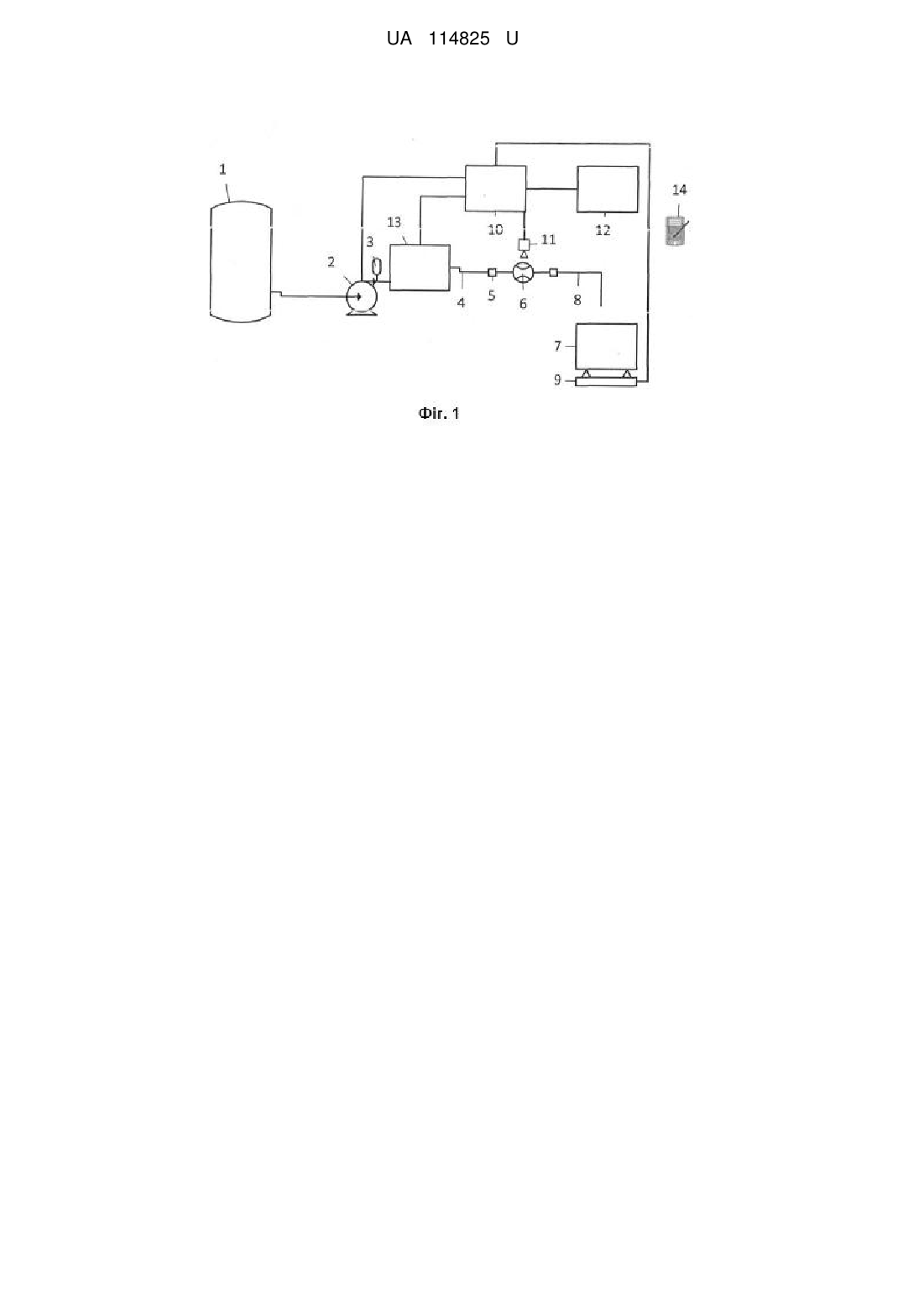

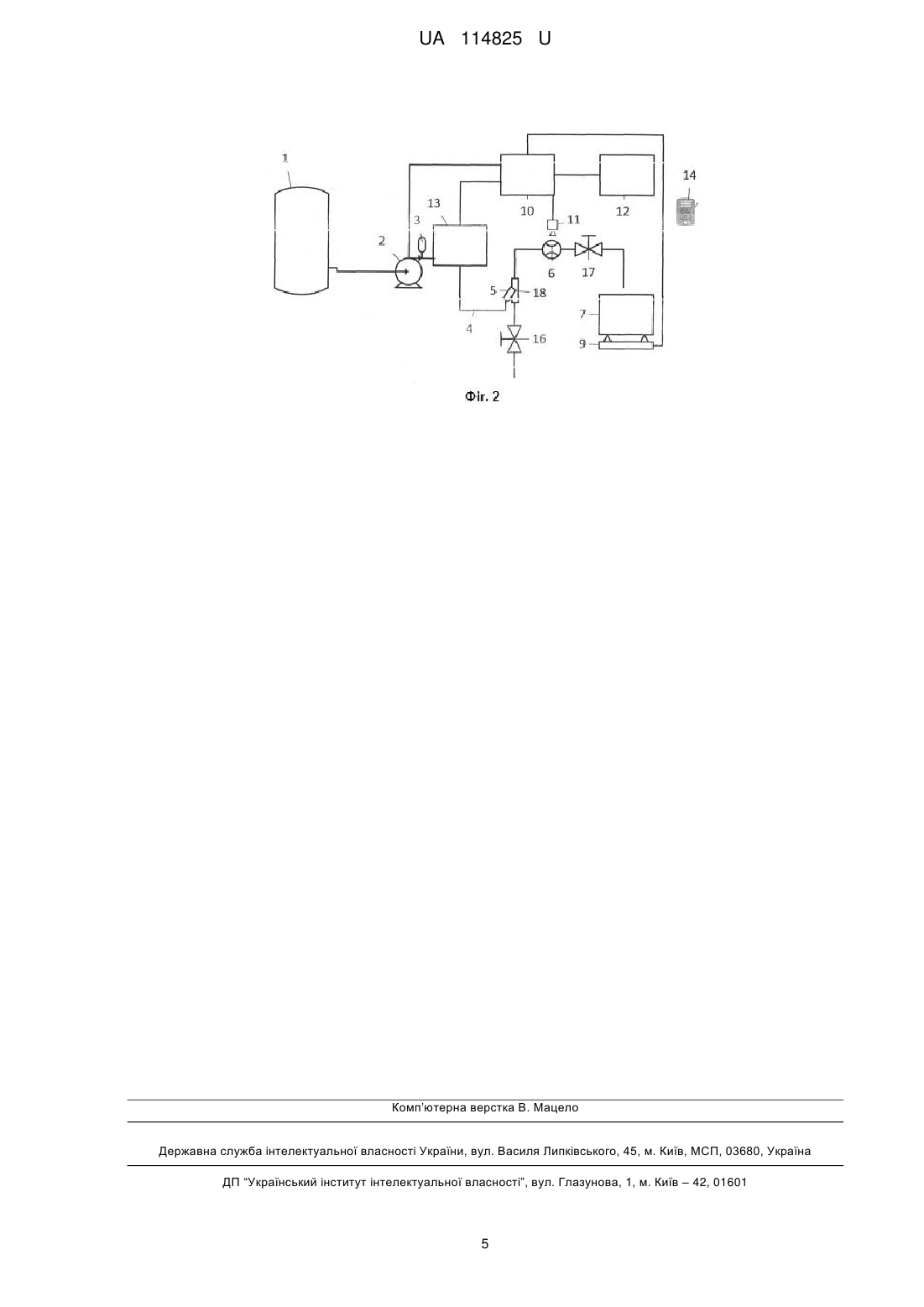

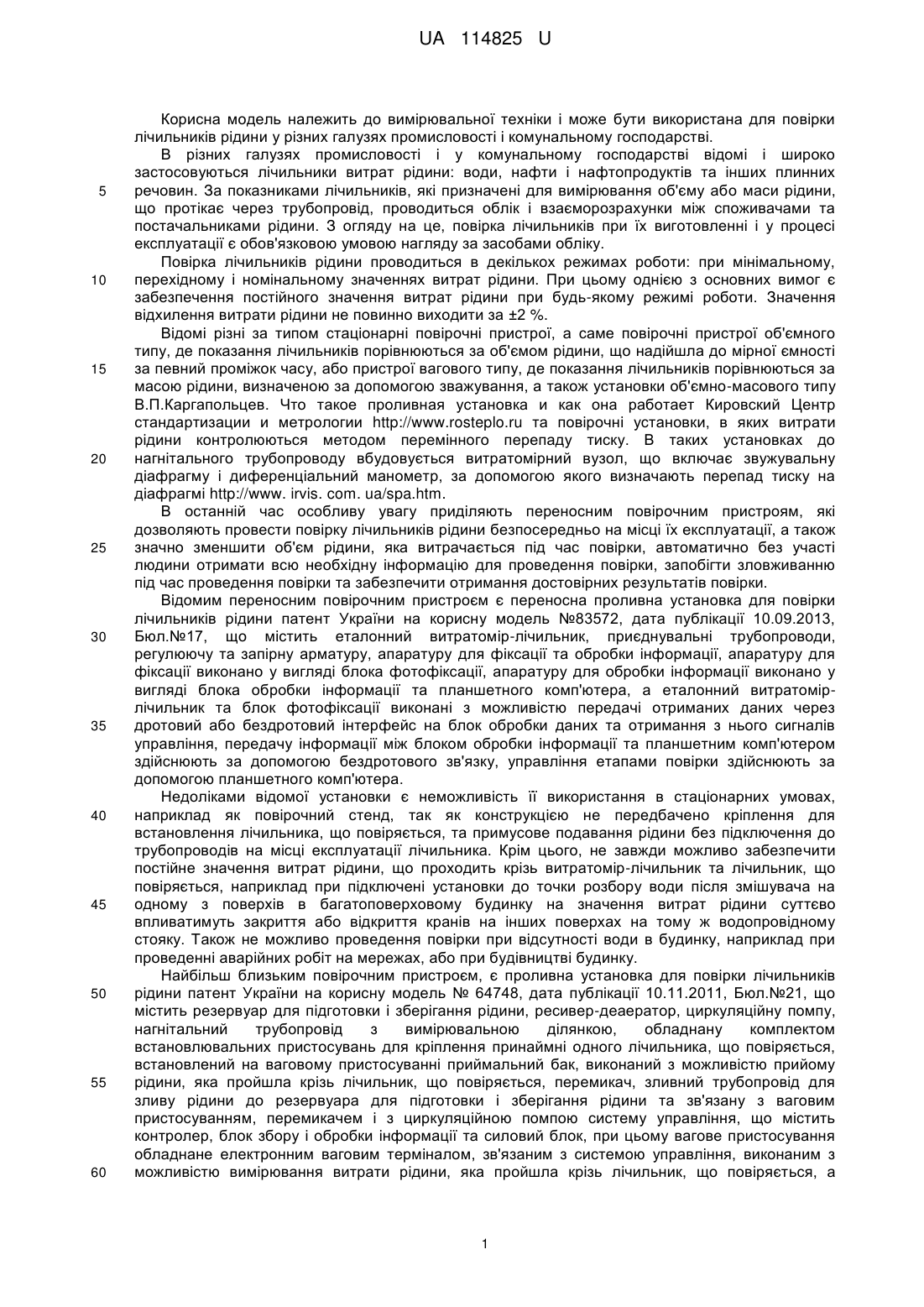

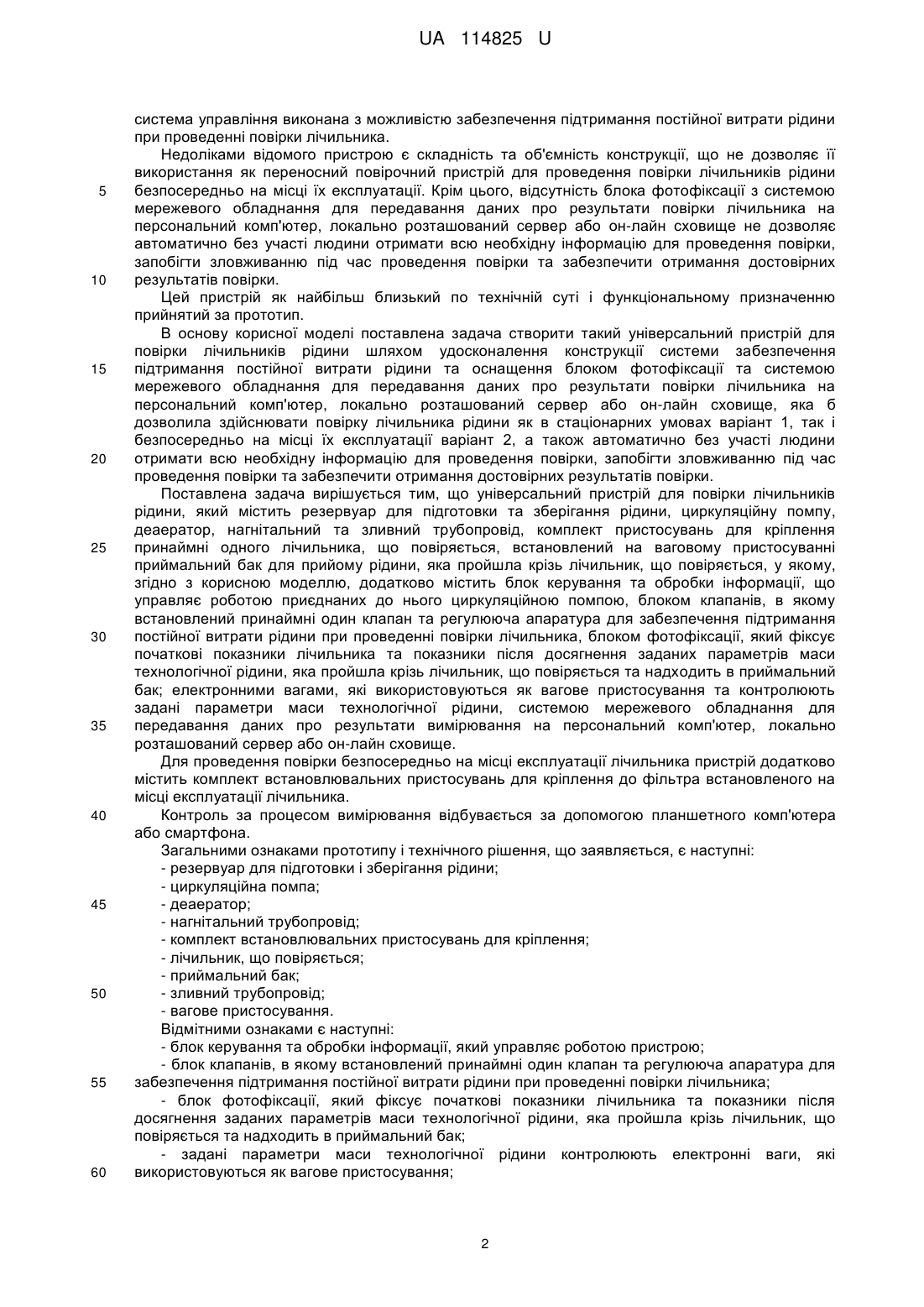

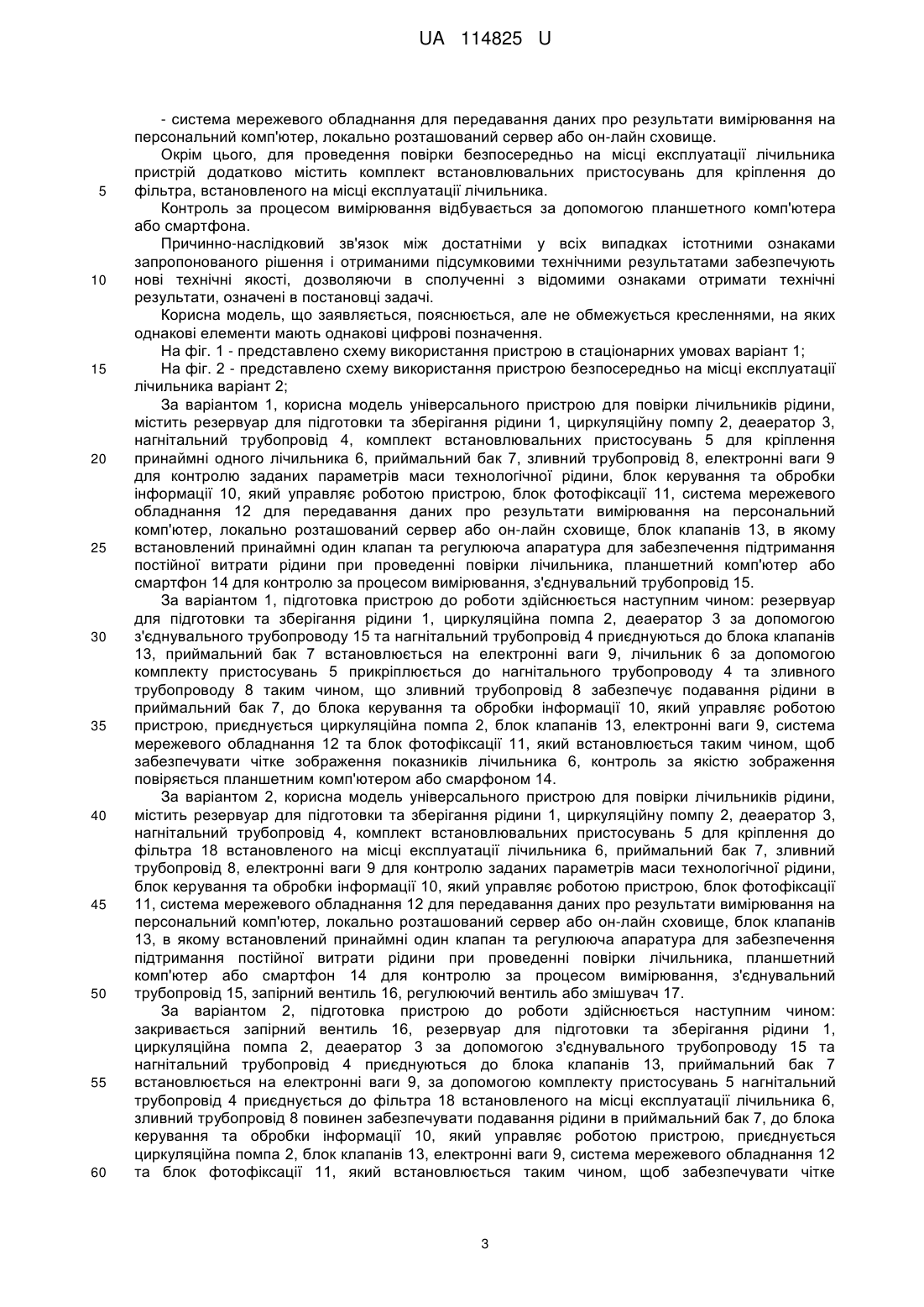

Реферат: Універсальний пристрій для повірки лічильників рідини містить резервуар для підготовки та зберігання рідини, циркуляційну помпу, деаератор, нагнітальний та зливний трубопроводи, комплект пристосувань для кріплення принаймні одного лічильника, що повіряється, встановлений на ваговому пристосуванні, приймальний бак для прийому рідини, яка пройшла крізь лічильник, що повіряється. Додатково пристрій містить блок керування та обробки інформації, який управляє роботою приєднаних до нього циркуляційною помпою, блок клапанів, в якому встановлений принаймні один клапан та регулююча апаратура для забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника, блок фотофіксації, який фіксує початкові показники лічильника та показники після досягнення заданих параметрів маси технологічної рідини, яка пройшла крізь лічильник, що повіряється та надходить в приймальний бак; електронні ваги, які використовуються як вагове пристосування та контролюють задані параметри маси технологічної рідини, систему мережевого обладнання для передавання даних про результати вимірювання на персональний комп'ютер, локально розташований сервер або он-лайн сховище. UA 114825 U (12) UA 114825 U UA 114825 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для повірки лічильників рідини у різних галузях промисловості і комунальному господарстві. В різних галузях промисловості і у комунальному господарстві відомі і широко застосовуються лічильники витрат рідини: води, нафти і нафтопродуктів та інших плинних речовин. За показниками лічильників, які призначені для вимірювання об'єму або маси рідини, що протікає через трубопровід, проводиться облік і взаєморозрахунки між споживачами та постачальниками рідини. З огляду на це, повірка лічильників при їх виготовленні і у процесі експлуатації є обов'язковою умовою нагляду за засобами обліку. Повірка лічильників рідини проводиться в декількох режимах роботи: при мінімальному, перехідному і номінальному значеннях витрат рідини. При цьому однією з основних вимог є забезпечення постійного значення витрат рідини при будь-якому режимі роботи. Значення відхилення витрати рідини не повинно виходити за ±2 %. Відомі різні за типом стаціонарні повірочні пристрої, а саме повірочні пристрої об'ємного типу, де показання лічильників порівнюються за об'ємом рідини, що надійшла до мірної ємності за певний проміжок часу, або пристрої вагового типу, де показання лічильників порівнюються за масою рідини, визначеною за допомогою зважування, а також установки об'ємно-масового типу В.П.Каргапольцев. Что такое проливная установка и как она работает Кировский Центр стандартизации и метрологии http://www.rosteplo.ru та повірочні установки, в яких витрати рідини контролюються методом перемінного перепаду тиску. В таких установках до нагнітального трубопроводу вбудовується витратомірний вузол, що включає звужувальну діафрагму і диференціальний манометр, за допомогою якого визначають перепад тиску на діафрагмі http://www. irvis. com. ua/spa.htm. В останній час особливу увагу приділяють переносним повірочним пристроям, які дозволяють провести повірку лічильників рідини безпосередньо на місці їх експлуатації, а також значно зменшити об'єм рідини, яка витрачається під час повірки, автоматично без участі людини отримати всю необхідну інформацію для проведення повірки, запобігти зловживанню під час проведення повірки та забезпечити отримання достовірних результатів повірки. Відомим переносним повірочним пристроєм є переносна проливна установка для повірки лічильників рідини патент України на корисну модель №83572, дата публікації 10.09.2013, Бюл.№17, що містить еталонний витратомір-лічильник, приєднувальні трубопроводи, регулюючу та запірну арматуру, апаратуру для фіксації та обробки інформації, апаратуру для фіксації виконано у вигляді блока фотофіксації, апаратуру для обробки інформації виконано у вигляді блока обробки інформації та планшетного комп'ютера, а еталонний витратомірлічильник та блок фотофіксації виконані з можливістю передачі отриманих даних через дротовий або бездротовий інтерфейс на блок обробки даних та отримання з нього сигналів управління, передачу інформації між блоком обробки інформації та планшетним комп'ютером здійснюють за допомогою бездротового зв'язку, управління етапами повірки здійснюють за допомогою планшетного комп'ютера. Недоліками відомої установки є неможливість її використання в стаціонарних умовах, наприклад як повірочний стенд, так як конструкцією не передбачено кріплення для встановлення лічильника, що повіряється, та примусове подавання рідини без підключення до трубопроводів на місці експлуатації лічильника. Крім цього, не завжди можливо забезпечити постійне значення витрат рідини, що проходить крізь витратомір-лічильник та лічильник, що повіряється, наприклад при підключені установки до точки розбору води після змішувача на одному з поверхів в багатоповерховому будинку на значення витрат рідини суттєво впливатимуть закриття або відкриття кранів на інших поверхах на тому ж водопровідному стояку. Також не можливо проведення повірки при відсутності води в будинку, наприклад при проведенні аварійних робіт на мережах, або при будівництві будинку. Найбільш близьким повірочним пристроєм, є проливна установка для повірки лічильників рідини патент України на корисну модель № 64748, дата публікації 10.11.2011, Бюл.№21, що містить резервуар для підготовки і зберігання рідини, ресивер-деаератор, циркуляційну помпу, нагнітальний трубопровід з вимірювальною ділянкою, обладнану комплектом встановлювальних пристосувань для кріплення принаймні одного лічильника, що повіряється, встановлений на ваговому пристосуванні приймальний бак, виконаний з можливістю прийому рідини, яка пройшла крізь лічильник, що повіряється, перемикач, зливний трубопровід для зливу рідини до резервуара для підготовки і зберігання рідини та зв'язану з ваговим пристосуванням, перемикачем і з циркуляційною помпою систему управління, що містить контролер, блок збору і обробки інформації та силовий блок, при цьому вагове пристосування обладнане електронним ваговим терміналом, зв'язаним з системою управління, виконаним з можливістю вимірювання витрати рідини, яка пройшла крізь лічильник, що повіряється, а 1 UA 114825 U 5 10 15 20 25 30 35 40 45 50 55 60 система управління виконана з можливістю забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника. Недоліками відомого пристрою є складність та об'ємність конструкції, що не дозволяє її використання як переносний повірочний пристрій для проведення повірки лічильників рідини безпосередньо на місці їх експлуатації. Крім цього, відсутність блока фотофіксації з системою мережевого обладнання для передавання даних про результати повірки лічильника на персональний комп'ютер, локально розташований сервер або он-лайн сховище не дозволяє автоматично без участі людини отримати всю необхідну інформацію для проведення повірки, запобігти зловживанню під час проведення повірки та забезпечити отримання достовірних результатів повірки. Цей пристрій як найбільш близький по технічній суті і функціональному призначенню прийнятий за прототип. В основу корисної моделі поставлена задача створити такий універсальний пристрій для повірки лічильників рідини шляхом удосконалення конструкції системи забезпечення підтримання постійної витрати рідини та оснащення блоком фотофіксації та системою мережевого обладнання для передавання даних про результати повірки лічильника на персональний комп'ютер, локально розташований сервер або он-лайн сховище, яка б дозволила здійснювати повірку лічильника рідини як в стаціонарних умовах варіант 1, так і безпосередньо на місці їх експлуатації варіант 2, а також автоматично без участі людини отримати всю необхідну інформацію для проведення повірки, запобігти зловживанню під час проведення повірки та забезпечити отримання достовірних результатів повірки. Поставлена задача вирішується тим, що універсальний пристрій для повірки лічильників рідини, який містить резервуар для підготовки та зберігання рідини, циркуляційну помпу, деаератор, нагнітальний та зливний трубопровід, комплект пристосувань для кріплення принаймні одного лічильника, що повіряється, встановлений на ваговому пристосуванні приймальний бак для прийому рідини, яка пройшла крізь лічильник, що повіряється, у якому, згідно з корисною моделлю, додатково містить блок керування та обробки інформації, що управляє роботою приєднаних до нього циркуляційною помпою, блоком клапанів, в якому встановлений принаймні один клапан та регулююча апаратура для забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника, блоком фотофіксації, який фіксує початкові показники лічильника та показники після досягнення заданих параметрів маси технологічної рідини, яка пройшла крізь лічильник, що повіряється та надходить в приймальний бак; електронними вагами, які використовуються як вагове пристосування та контролюють задані параметри маси технологічної рідини, системою мережевого обладнання для передавання даних про результати вимірювання на персональний комп'ютер, локально розташований сервер або он-лайн сховище. Для проведення повірки безпосередньо на місці експлуатації лічильника пристрій додатково містить комплект встановлювальних пристосувань для кріплення до фільтра встановленого на місці експлуатації лічильника. Контроль за процесом вимірювання відбувається за допомогою планшетного комп'ютера або смартфона. Загальними ознаками прототипу і технічного рішення, що заявляється, є наступні: - резервуар для підготовки і зберігання рідини; - циркуляційна помпа; - деаератор; - нагнітальний трубопровід; - комплект встановлювальних пристосувань для кріплення; - лічильник, що повіряється; - приймальний бак; - зливний трубопровід; - вагове пристосування. Відмітними ознаками є наступні: - блок керування та обробки інформації, який управляє роботою пристрою; - блок клапанів, в якому встановлений принаймні один клапан та регулююча апаратура для забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника; - блок фотофіксації, який фіксує початкові показники лічильника та показники після досягнення заданих параметрів маси технологічної рідини, яка пройшла крізь лічильник, що повіряється та надходить в приймальний бак; - задані параметри маси технологічної рідини контролюють електронні ваги, які використовуються як вагове пристосування; 2 UA 114825 U 5 10 15 20 25 30 35 40 45 50 55 60 - система мережевого обладнання для передавання даних про результати вимірювання на персональний комп'ютер, локально розташований сервер або он-лайн сховище. Окрім цього, для проведення повірки безпосередньо на місці експлуатації лічильника пристрій додатково містить комплект встановлювальних пристосувань для кріплення до фільтра, встановленого на місці експлуатації лічильника. Контроль за процесом вимірювання відбувається за допомогою планшетного комп'ютера або смартфона. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. Корисна модель, що заявляється, пояснюється, але не обмежується кресленнями, на яких однакові елементи мають однакові цифрові позначення. На фіг. 1 - представлено схему використання пристрою в стаціонарних умовах варіант 1; На фіг. 2 - представлено схему використання пристрою безпосередньо на місці експлуатації лічильника варіант 2; За варіантом 1, корисна модель універсального пристрою для повірки лічильників рідини, містить резервуар для підготовки та зберігання рідини 1, циркуляційну помпу 2, деаератор 3, нагнітальний трубопровід 4, комплект встановлювальних пристосувань 5 для кріплення принаймні одного лічильника 6, приймальний бак 7, зливний трубопровід 8, електронні ваги 9 для контролю заданих параметрів маси технологічної рідини, блок керування та обробки інформації 10, який управляє роботою пристрою, блок фотофіксації 11, система мережевого обладнання 12 для передавання даних про результати вимірювання на персональний комп'ютер, локально розташований сервер або он-лайн сховище, блок клапанів 13, в якому встановлений принаймні один клапан та регулююча апаратура для забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника, планшетний комп'ютер або смартфон 14 для контролю за процесом вимірювання, з'єднувальний трубопровід 15. За варіантом 1, підготовка пристрою до роботи здійснюється наступним чином: резервуар для підготовки та зберігання рідини 1, циркуляційна помпа 2, деаератор 3 за допомогою з'єднувального трубопроводу 15 та нагнітальний трубопровід 4 приєднуються до блока клапанів 13, приймальний бак 7 встановлюється на електронні ваги 9, лічильник 6 за допомогою комплекту пристосувань 5 прикріплюється до нагнітального трубопроводу 4 та зливного трубопроводу 8 таким чином, що зливний трубопровід 8 забезпечує подавання рідини в приймальний бак 7, до блока керування та обробки інформації 10, який управляє роботою пристрою, приєднується циркуляційна помпа 2, блок клапанів 13, електронні ваги 9, система мережевого обладнання 12 та блок фотофіксації 11, який встановлюється таким чином, щоб забезпечувати чітке зображення показників лічильника 6, контроль за якістю зображення повіряється планшетним комп'ютером або смарфоном 14. За варіантом 2, корисна модель універсального пристрою для повірки лічильників рідини, містить резервуар для підготовки та зберігання рідини 1, циркуляційну помпу 2, деаератор 3, нагнітальний трубопровід 4, комплект встановлювальних пристосувань 5 для кріплення до фільтра 18 встановленого на місці експлуатації лічильника 6, приймальний бак 7, зливний трубопровід 8, електронні ваги 9 для контролю заданих параметрів маси технологічної рідини, блок керування та обробки інформації 10, який управляє роботою пристрою, блок фотофіксації 11, система мережевого обладнання 12 для передавання даних про результати вимірювання на персональний комп'ютер, локально розташований сервер або он-лайн сховище, блок клапанів 13, в якому встановлений принаймні один клапан та регулююча апаратура для забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника, планшетний комп'ютер або смартфон 14 для контролю за процесом вимірювання, з'єднувальний трубопровід 15, запірний вентиль 16, регулюючий вентиль або змішувач 17. За варіантом 2, підготовка пристрою до роботи здійснюється наступним чином: закривається запірний вентиль 16, резервуар для підготовки та зберігання рідини 1, циркуляційна помпа 2, деаератор 3 за допомогою з'єднувального трубопроводу 15 та нагнітальний трубопровід 4 приєднуються до блока клапанів 13, приймальний бак 7 встановлюється на електронні ваги 9, за допомогою комплекту пристосувань 5 нагнітальний трубопровід 4 приєднується до фільтра 18 встановленого на місці експлуатації лічильника 6, зливний трубопровід 8 повинен забезпечувати подавання рідини в приймальний бак 7, до блока керування та обробки інформації 10, який управляє роботою пристрою, приєднується циркуляційна помпа 2, блок клапанів 13, електронні ваги 9, система мережевого обладнання 12 та блок фотофіксації 11, який встановлюється таким чином, щоб забезпечувати чітке 3 UA 114825 U 5 10 15 20 зображення показників лічильника 6, контроль за якістю зображення повіряється планшетним комп'ютером або смартфоном 14, відкривається регулюючий вентиль або змішувач 17. За варіантом 1 та варіантом 2 пристрій працює аналогічно. Працює пристрій наступним чином: резервуар для підготовки та зберігання рідини 1 наповнюється технологічною рідиною, за допомогою блока керування та обробки інформації 10, який управляє роботою пристрою, проводиться калібрування блока клапанів 13 таким чином, щоб забезпечити необхідну швидкість протоку рідини через лічильник 6, при цьому подавання технологічної рідини відбувається за допомогою циркуляційної помпи 2, а деаератор 3 виводить повітря зі з'єднувального трубопроводу 15. Вимірювання проводиться автоматично в три етапи при мінімальній, номінальній та максимальній швидкості протоку технологічної рідини, причому окремо на кожному етапі блок фотофіксації 11 фіксує початкові показники лічильника 6 та показники після досягнення заданих параметрів маси технологічної рідини, яка пройшла крізь лічильник 6 та надходить в приймальний бак 7, а задані параметри маси технологічної рідини контролюють електронні ваги 9. Після завершення процесу повірки початкові показники лічильника та показники після досягнення заданих параметрів маси технологічної рідини разом з даними про результати вимірювання передаються системою мережевого обладнання 12 на персональний комп'ютер, локально розташований сервер або он-лайн сховище. Процес вимірювання контролюється за допомогою планшетного комп'ютера або смартфона 14. Таким чином, корисна модель, що пропонується для захисту, має конструктивні та експлуатаційні переваги над відомою за прототипом конструкцією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Універсальний пристрій для повірки лічильників рідини, що містить резервуар для підготовки та зберігання рідини, циркуляційну помпу, деаератор, нагнітальний та зливний трубопроводи, комплект пристосувань для кріплення принаймні одного лічильника, що повіряється, встановлений на ваговому пристосуванні приймальний бак для прийому рідини, яка пройшла крізь лічильник, що повіряється, який відрізняється тим, що додатково містить блок керування та обробки інформації, який управляє роботою приєднаних до нього циркуляційною помпою, блок клапанів, в якому встановлений принаймні один клапан та регулююча апаратура для забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника, блок фотофіксації, який фіксує початкові показники лічильника та показники після досягнення заданих параметрів маси технологічної рідини, яка пройшла крізь лічильник, що повіряється та надходить в приймальний бак; електронні ваги, які використовуються як вагове пристосування та контролюють задані параметри маси технологічної рідини, систему мережевого обладнання для передавання даних про результати вимірювання на персональний комп'ютер, локально розташований сервер або он-лайн сховище. 2. Пристрій за п. 1, який відрізняється тим, що для проведення повірки безпосередньо на місці експлуатації лічильника пристрій додатково містить комплект встановлювальних пристосувань для кріплення до фільтра встановленого на місці експлуатації лічильника. 3. Пристрій за п. 1, який відрізняється тим, що контроль за процесом вимірювання відбувається за допомогою планшетного комп'ютера або смартфона. 4 UA 114825 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
