Замок-застібка

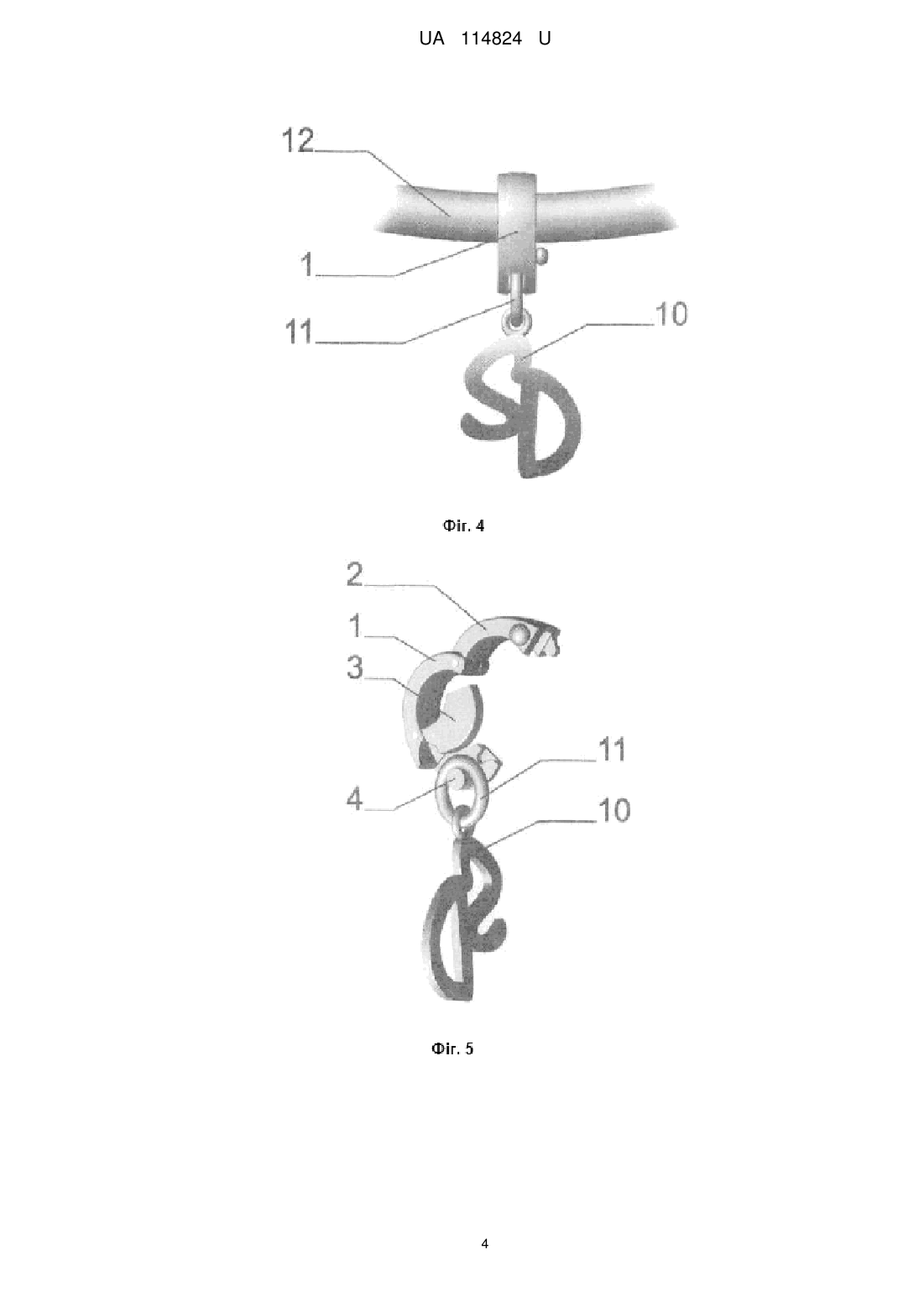

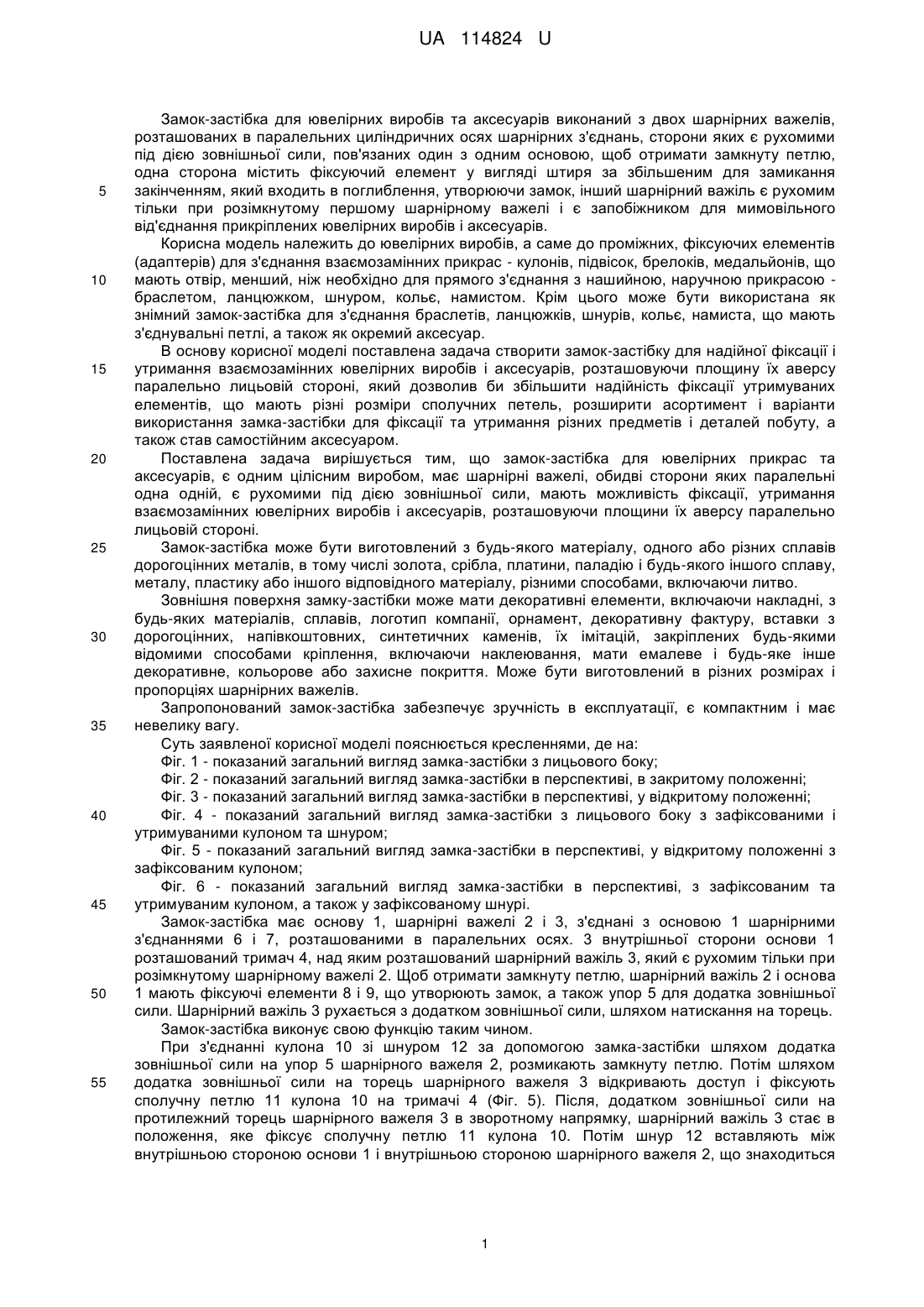

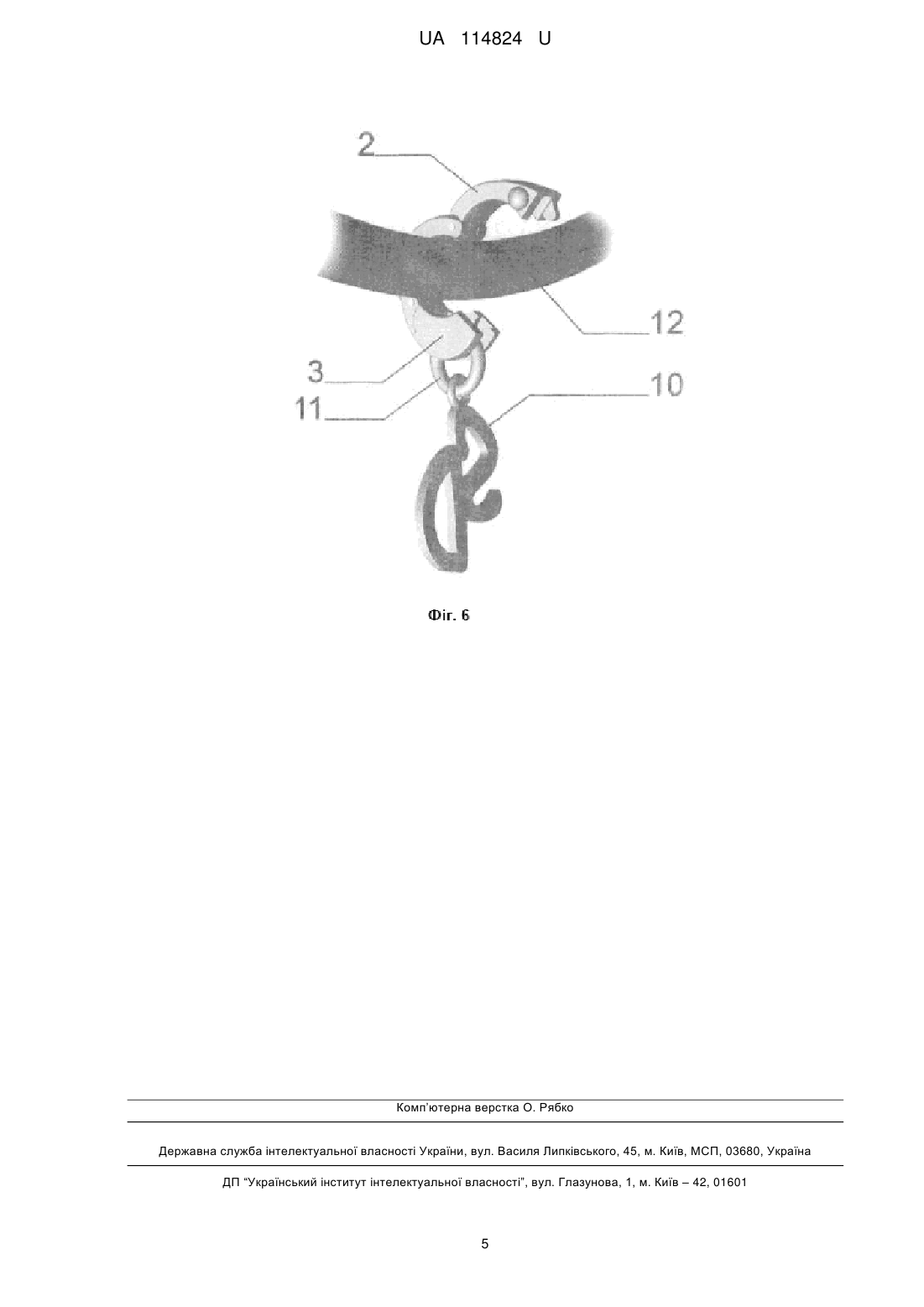

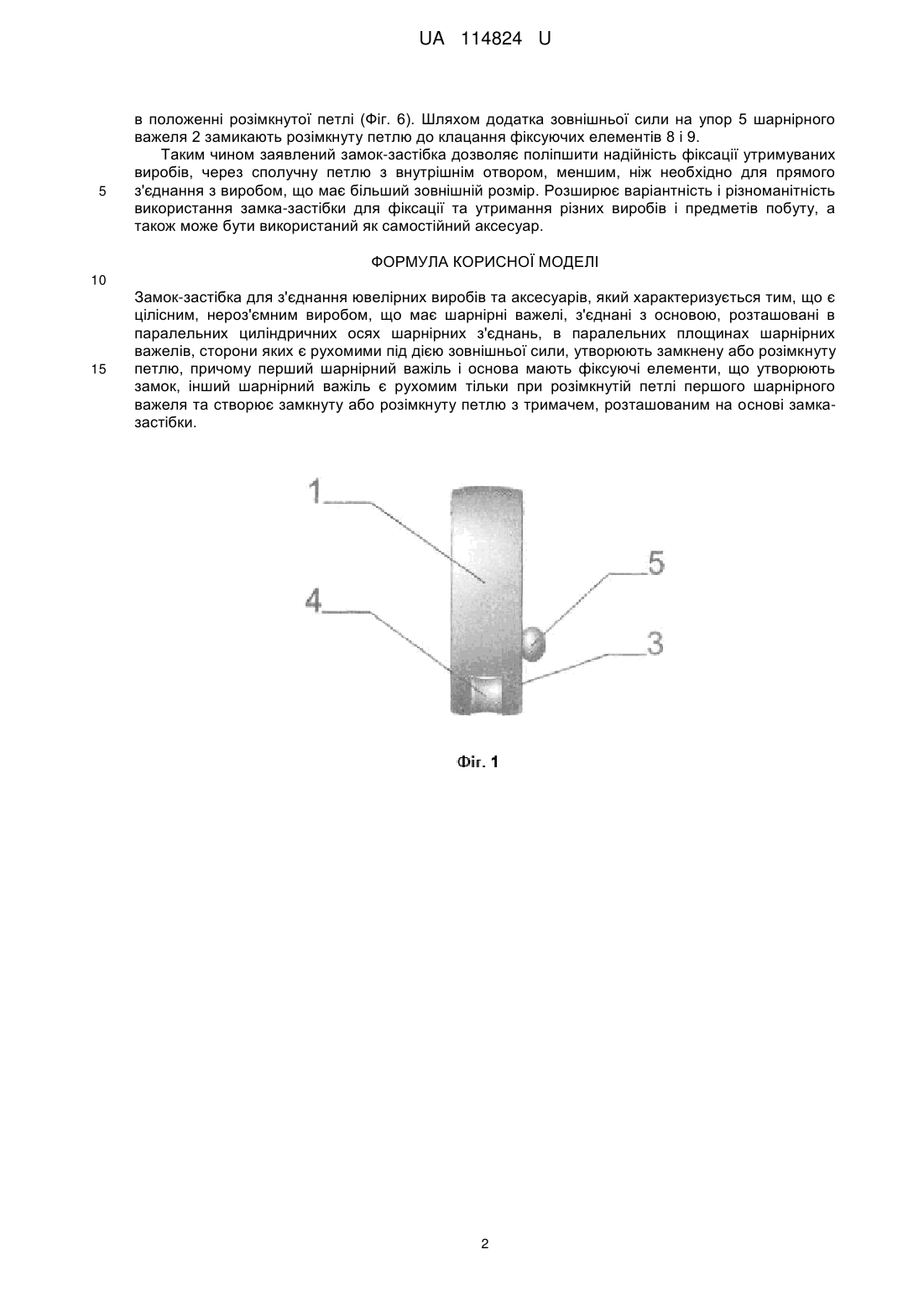

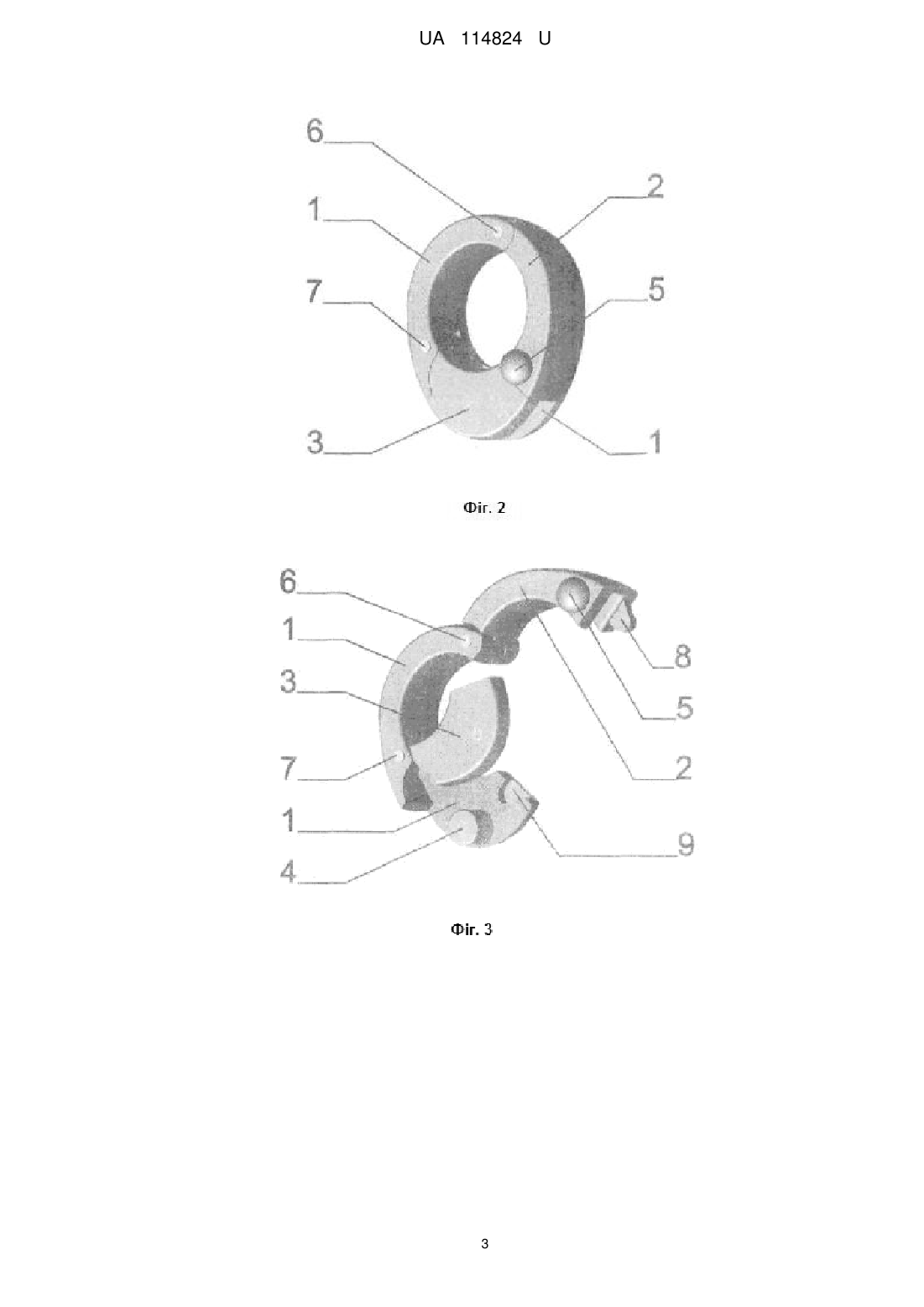

Реферат: Замок-застібка для з'єднання ювелірних виробів та аксесуарів характеризується тим, що є цілісним, нероз'ємним виробом, що має шарнірні важелі, з'єднані з основою, розташовані в паралельних циліндричних осях шарнірних з'єднань, в паралельних площинах шарнірних важелів, сторони яких є рухомими під дією зовнішньої сили, утворюють замкнену або розімкнуту петлю, причому перший шарнірний важіль і основа мають фіксуючі елементи, що утворюють замок, інший шарнірний важіль є рухомим тільки при розімкнутій петлі першого шарнірного важеля, та створює замкнуту або розімкнуту петлю з тримачем, розташованим на основі замказастібки. UA 114824 U (54) ЗАМОК-ЗАСТІБКА UA 114824 U UA 114824 U 5 10 15 20 25 30 35 40 45 50 55 Замок-застібка для ювелірних виробів та аксесуарів виконаний з двох шарнірних важелів, розташованих в паралельних циліндричних осях шарнірних з'єднань, сторони яких є рухомими під дією зовнішньої сили, пов'язаних один з одним основою, щоб отримати замкнуту петлю, одна сторона містить фіксуючий елемент у вигляді штиря за збільшеним для замикання закінченням, який входить в поглиблення, утворюючи замок, інший шарнірний важіль є рухомим тільки при розімкнутому першому шарнірному важелі і є запобіжником для мимовільного від'єднання прикріплених ювелірних виробів і аксесуарів. Корисна модель належить до ювелірних виробів, а саме до проміжних, фіксуючих елементів (адаптерів) для з'єднання взаємозамінних прикрас - кулонів, підвісок, брелоків, медальйонів, що мають отвір, менший, ніж необхідно для прямого з'єднання з нашийною, наручною прикрасою браслетом, ланцюжком, шнуром, кольє, намистом. Крім цього може бути використана як знімний замок-застібка для з'єднання браслетів, ланцюжків, шнурів, кольє, намиста, що мають з'єднувальні петлі, а також як окремий аксесуар. В основу корисної моделі поставлена задача створити замок-застібку для надійної фіксації і утримання взаємозамінних ювелірних виробів і аксесуарів, розташовуючи площину їх аверсу паралельно лицьовій стороні, який дозволив би збільшити надійність фіксації утримуваних елементів, що мають різні розміри сполучних петель, розширити асортимент і варіанти використання замка-застібки для фіксації та утримання різних предметів і деталей побуту, а також став самостійним аксесуаром. Поставлена задача вирішується тим, що замок-застібка для ювелірних прикрас та аксесуарів, є одним цілісним виробом, має шарнірні важелі, обидві сторони яких паралельні одна одній, є рухомими під дією зовнішньої сили, мають можливість фіксації, утримання взаємозамінних ювелірних виробів і аксесуарів, розташовуючи площини їх аверсу паралельно лицьовій стороні. Замок-застібка може бути виготовлений з будь-якого матеріалу, одного або різних сплавів дорогоцінних металів, в тому числі золота, срібла, платини, паладію і будь-якого іншого сплаву, металу, пластику або іншого відповідного матеріалу, різними способами, включаючи литво. Зовнішня поверхня замку-застібки може мати декоративні елементи, включаючи накладні, з будь-яких матеріалів, сплавів, логотип компанії, орнамент, декоративну фактуру, вставки з дорогоцінних, напівкоштовних, синтетичних каменів, їх імітацій, закріплених будь-якими відомими способами кріплення, включаючи наклеювання, мати емалеве і будь-яке інше декоративне, кольорове або захисне покриття. Може бути виготовлений в різних розмірах і пропорціях шарнірних важелів. Запропонований замок-застібка забезпечує зручність в експлуатації, є компактним і має невелику вагу. Суть заявленої корисної моделі пояснюється кресленнями, де на: Фіг. 1 - показаний загальний вигляд замка-застібки з лицьового боку; Фіг. 2 - показаний загальний вигляд замка-застібки в перспективі, в закритому положенні; Фіг. 3 - показаний загальний вигляд замка-застібки в перспективі, у відкритому положенні; Фіг. 4 - показаний загальний вигляд замка-застібки з лицьового боку з зафіксованими і утримуваними кулоном та шнуром; Фіг. 5 - показаний загальний вигляд замка-застібки в перспективі, у відкритому положенні з зафіксованим кулоном; Фіг. 6 - показаний загальний вигляд замка-застібки в перспективі, з зафіксованим та утримуваним кулоном, а також у зафіксованому шнурі. Замок-застібка має основу 1, шарнірні важелі 2 і 3, з'єднані з основою 1 шарнірними з'єднаннями 6 і 7, розташованими в паралельних осях. 3 внутрішньої сторони основи 1 розташований тримач 4, над яким розташований шарнірний важіль 3, який є рухомим тільки при розімкнутому шарнірному важелі 2. Щоб отримати замкнуту петлю, шарнірний важіль 2 і основа 1 мають фіксуючі елементи 8 і 9, що утворюють замок, а також упор 5 для додатка зовнішньої сили. Шарнірний важіль 3 рухається з додатком зовнішньої сили, шляхом натискання на торець. Замок-застібка виконує свою функцію таким чином. При з'єднанні кулона 10 зі шнуром 12 за допомогою замка-застібки шляхом додатка зовнішньої сили на упор 5 шарнірного важеля 2, розмикають замкнуту петлю. Потім шляхом додатка зовнішньої сили на торець шарнірного важеля 3 відкривають доступ і фіксують сполучну петлю 11 кулона 10 на тримачі 4 (Фіг. 5). Після, додатком зовнішньої сили на протилежний торець шарнірного важеля 3 в зворотному напрямку, шарнірний важіль 3 стає в положення, яке фіксує сполучну петлю 11 кулона 10. Потім шнур 12 вставляють між внутрішньою стороною основи 1 і внутрішньою стороною шарнірного важеля 2, що знаходиться 1 UA 114824 U 5 в положенні розімкнутої петлі (Фіг. 6). Шляхом додатка зовнішньої сили на упор 5 шарнірного важеля 2 замикають розімкнуту петлю до клацання фіксуючих елементів 8 і 9. Таким чином заявлений замок-застібка дозволяє поліпшити надійність фіксації утримуваних виробів, через сполучну петлю з внутрішнім отвором, меншим, ніж необхідно для прямого з'єднання з виробом, що має більший зовнішній розмір. Розширює варіантність і різноманітність використання замка-застібки для фіксації та утримання різних виробів і предметів побуту, а також може бути використаний як самостійний аксесуар. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Замок-застібка для з'єднання ювелірних виробів та аксесуарів, який характеризується тим, що є цілісним, нероз'ємним виробом, що має шарнірні важелі, з'єднані з основою, розташовані в паралельних циліндричних осях шарнірних з'єднань, в паралельних площинах шарнірних важелів, сторони яких є рухомими під дією зовнішньої сили, утворюють замкнену або розімкнуту петлю, причому перший шарнірний важіль і основа мають фіксуючі елементи, що утворюють замок, інший шарнірний важіль є рухомим тільки при розімкнутій петлі першого шарнірного важеля та створює замкнуту або розімкнуту петлю з тримачем, розташованим на основі замказастібки. 2 UA 114824 U 3 UA 114824 U 4 UA 114824 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
