Мисочка з рухомим денцем

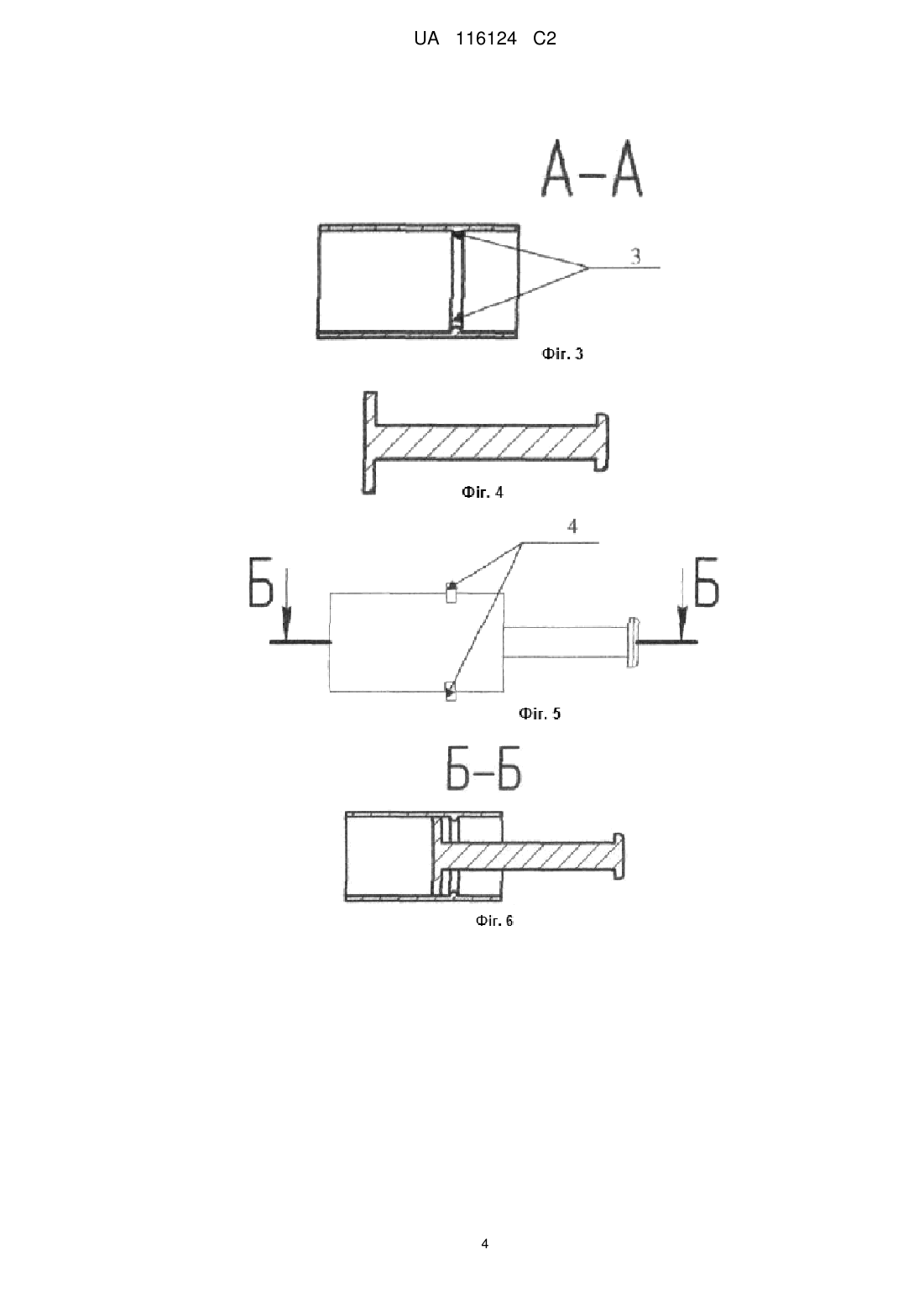

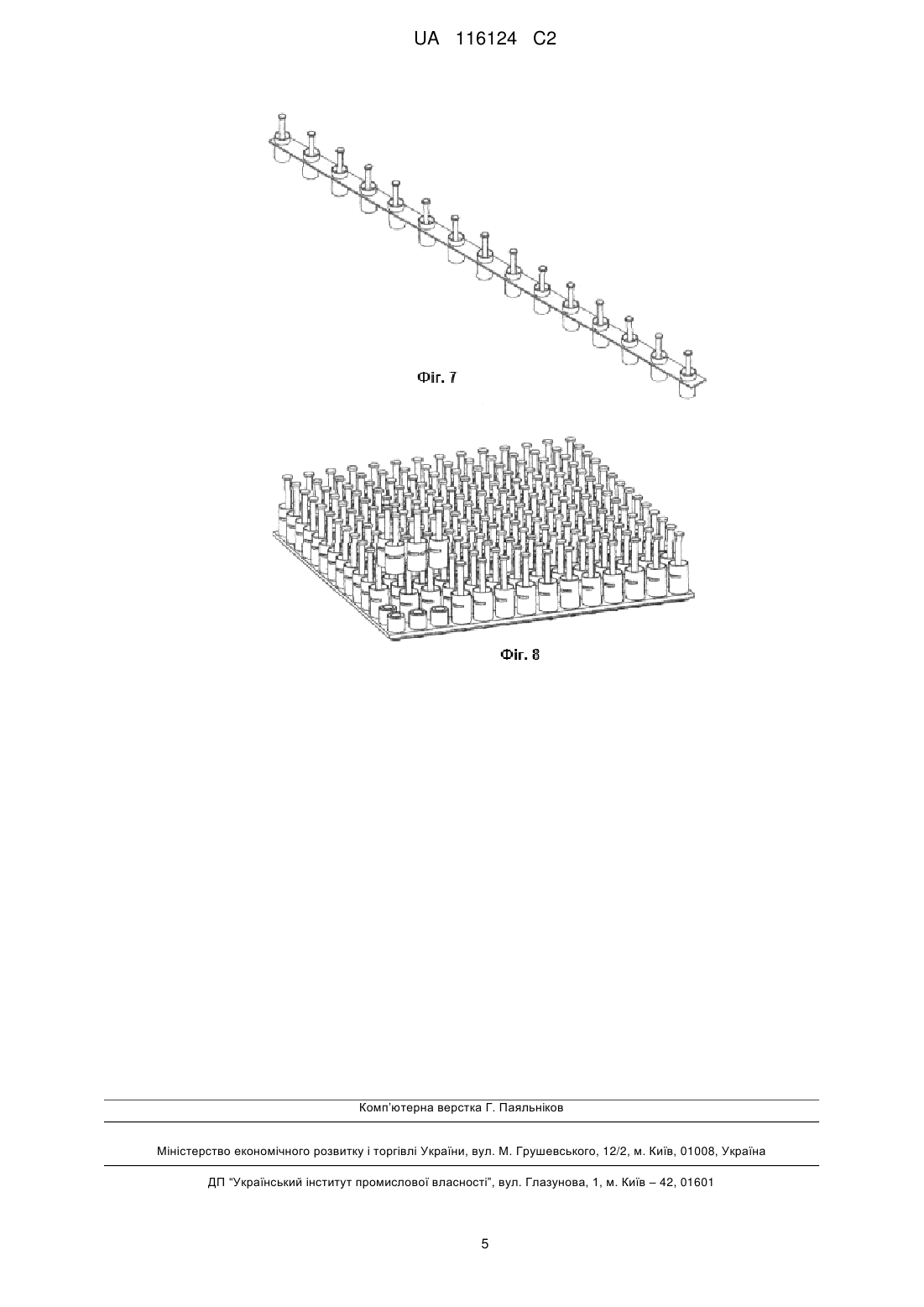

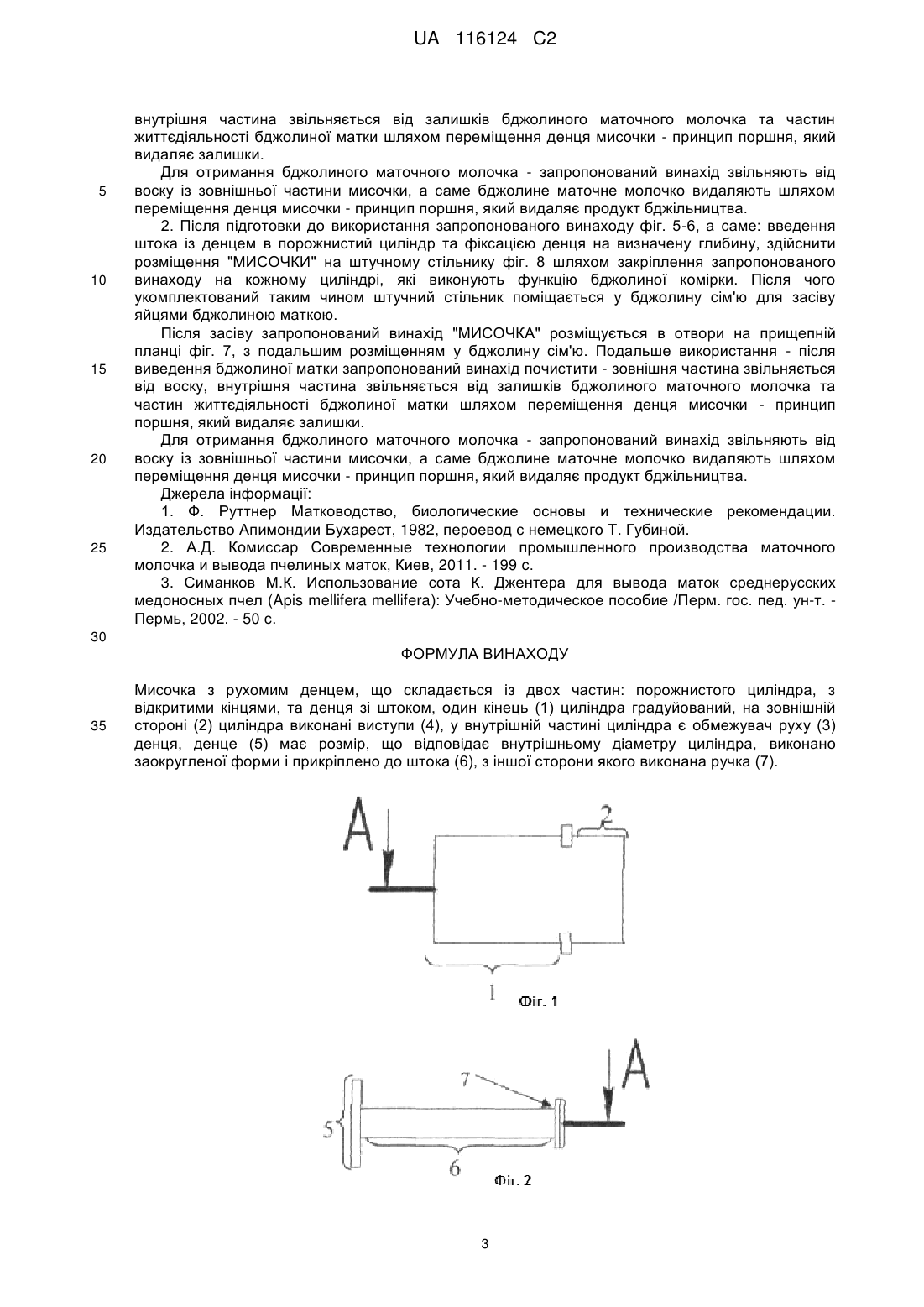

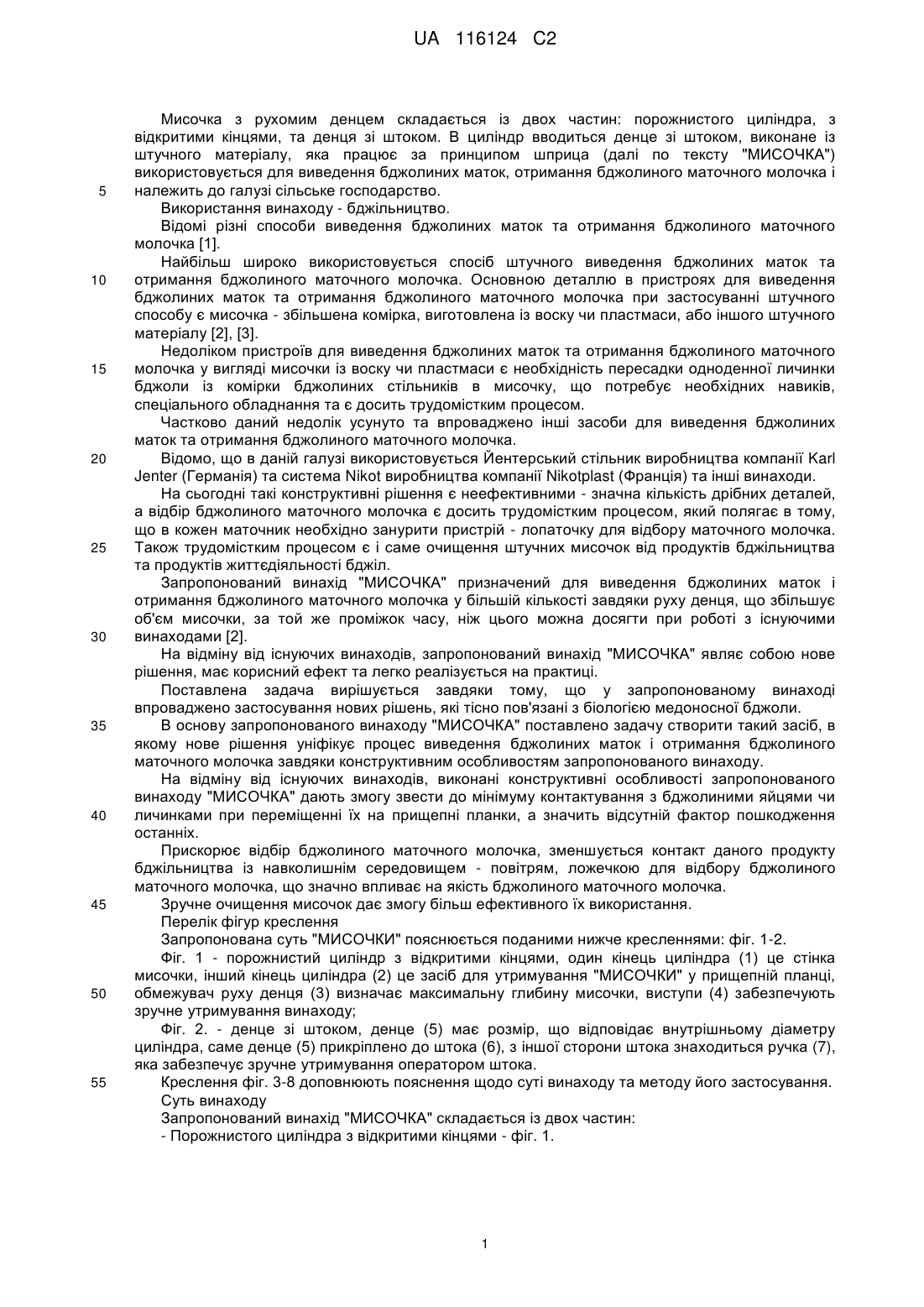

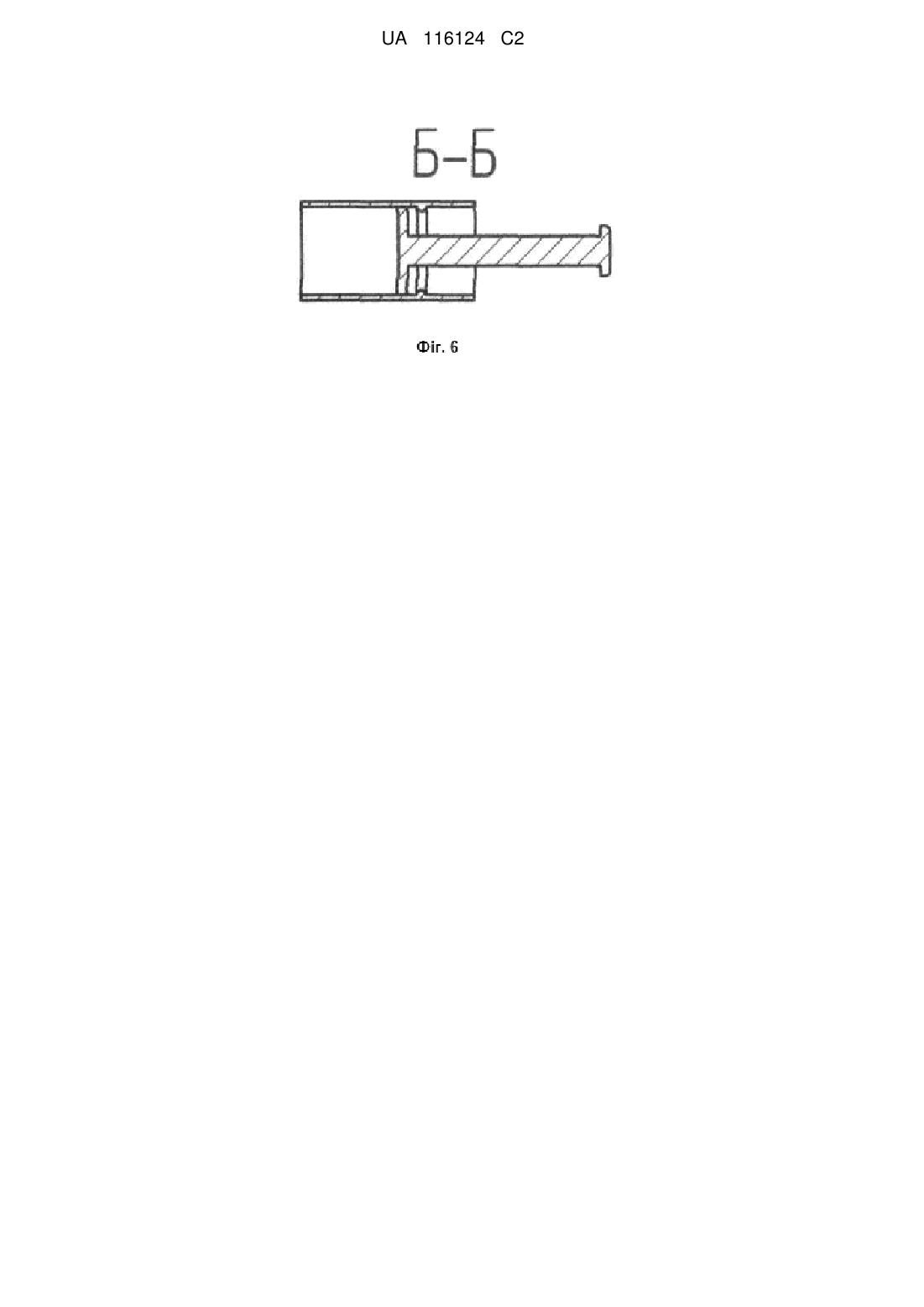

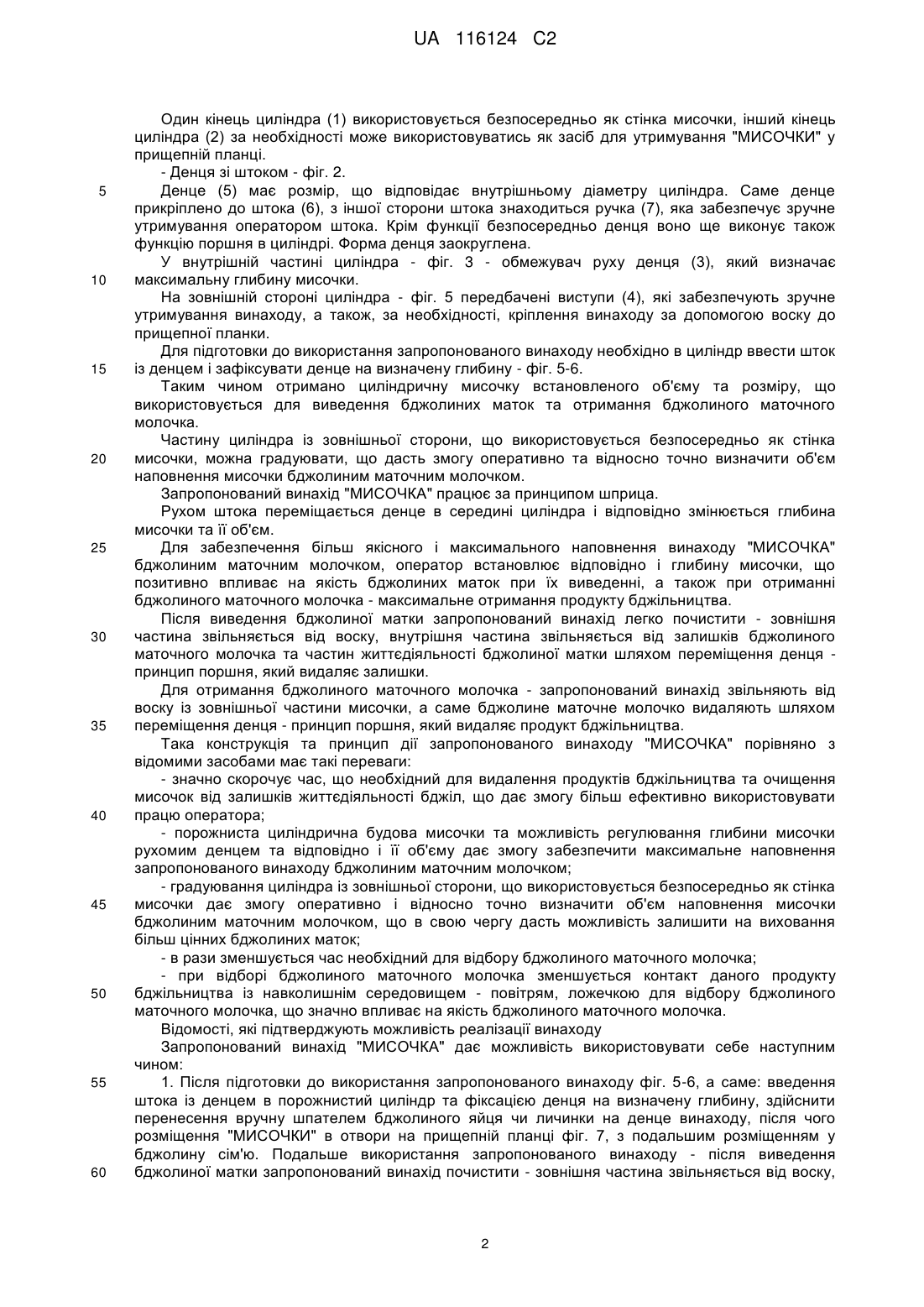

Реферат: Винахід належить до галузі сільське господарство, а саме до бджільництва та використовується для виведення бджолиних маток та отримання бджолиного маточного молочка. Мисочка з рухомим денцем складається із двох частин: порожнистого циліндра з відкритими кінцями, та денця зі штоком, один кінець (1) циліндра градуйований, на зовнішній стороні (2) циліндра виконані виступи (4), у внутрішній частині циліндра - обмежувач руху (3) денця. Денце (5) має розмір, що відповідає внутрішньому діаметру циліндра, та виконано заокругленої форми і прикріплено до штока (6), а з іншої сторони штока знаходиться ручка (7). Застосування даної мисочки з рухомим денцем уніфікує процес виведення бджолиних маток, дозволяє підвищити ефективність отримання бджолиного маточного молочка, зводить до мінімуму контактування з бджолиними яйцями чи личинками при переміщенні їх на прищепні планки. UA 116124 C2 (12) UA 116124 C2 UA 116124 C2 5 10 15 20 25 30 35 40 45 50 55 Мисочка з рухомим денцем складається із двох частин: порожнистого циліндра, з відкритими кінцями, та денця зі штоком. В циліндр вводиться денце зі штоком, виконане із штучного матеріалу, яка працює за принципом шприца (далі по тексту "МИСОЧКА") використовується для виведення бджолиних маток, отримання бджолиного маточного молочка і належить до галузі сільське господарство. Використання винаходу - бджільництво. Відомі різні способи виведення бджолиних маток та отримання бджолиного маточного молочка [1]. Найбільш широко використовується спосіб штучного виведення бджолиних маток та отримання бджолиного маточного молочка. Основною деталлю в пристроях для виведення бджолиних маток та отримання бджолиного маточного молочка при застосуванні штучного способу є мисочка - збільшена комірка, виготовлена із воску чи пластмаси, або іншого штучного матеріалу [2], [3]. Недоліком пристроїв для виведення бджолиних маток та отримання бджолиного маточного молочка у вигляді мисочки із воску чи пластмаси є необхідність пересадки одноденної личинки бджоли із комірки бджолиних стільників в мисочку, що потребує необхідних навиків, спеціального обладнання та є досить трудомістким процесом. Частково даний недолік усунуто та впроваджено інші засоби для виведення бджолиних маток та отримання бджолиного маточного молочка. Відомо, що в даній галузі використовується Йентерський стільник виробництва компанії Karl Jenter (Германія) та система Nikot виробництва компанії Nikotplast (Франція) та інші винаходи. На сьогодні такі конструктивні рішення є неефективними - значна кількість дрібних деталей, а відбір бджолиного маточного молочка є досить трудомістким процесом, який полягає в тому, що в кожен маточник необхідно занурити пристрій - лопаточку для відбору маточного молочка. Також трудомістким процесом є і саме очищення штучних мисочок від продуктів бджільництва та продуктів життєдіяльності бджіл. Запропонований винахід "МИСОЧКА" призначений для виведення бджолиних маток і отримання бджолиного маточного молочка у більшій кількості завдяки руху денця, що збільшує об'єм мисочки, за той же проміжок часу, ніж цього можна досягти при роботі з існуючими винаходами [2]. На відміну від існуючих винаходів, запропонований винахід "МИСОЧКА" являє собою нове рішення, має корисний ефект та легко реалізується на практиці. Поставлена задача вирішується завдяки тому, що у запропонованому винаході впроваджено застосування нових рішень, які тісно пов'язані з біологією медоносної бджоли. В основу запропонованого винаходу "МИСОЧКА" поставлено задачу створити такий засіб, в якому нове рішення уніфікує процес виведення бджолиних маток і отримання бджолиного маточного молочка завдяки конструктивним особливостям запропонованого винаходу. На відміну від існуючих винаходів, виконані конструктивні особливості запропонованого винаходу "МИСОЧКА" дають змогу звести до мінімуму контактування з бджолиними яйцями чи личинками при переміщенні їх на прищепні планки, а значить відсутній фактор пошкодження останніх. Прискорює відбір бджолиного маточного молочка, зменшується контакт даного продукту бджільництва із навколишнім середовищем - повітрям, ложечкою для відбору бджолиного маточного молочка, що значно впливає на якість бджолиного маточного молочка. Зручне очищення мисочок дає змогу більш ефективного їх використання. Перелік фігур креслення Запропонована суть "МИСОЧКИ" пояснюється поданими нижче кресленнями: фіг. 1-2. Фіг. 1 - порожнистий циліндр з відкритими кінцями, один кінець циліндра (1) це стінка мисочки, інший кінець циліндра (2) це засіб для утримування "МИСОЧКИ" у прищепній планці, обмежувач руху денця (3) визначає максимальну глибину мисочки, виступи (4) забезпечують зручне утримування винаходу; Фіг. 2. - денце зі штоком, денце (5) має розмір, що відповідає внутрішньому діаметру циліндра, саме денце (5) прикріплено до штока (6), з іншої сторони штока знаходиться ручка (7), яка забезпечує зручне утримування оператором штока. Креслення фіг. 3-8 доповнюють пояснення щодо суті винаходу та методу його застосування. Суть винаходу Запропонований винахід "МИСОЧКА" складається із двох частин: - Порожнистого циліндра з відкритими кінцями - фіг. 1. 1 UA 116124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Один кінець циліндра (1) використовується безпосередньо як стінка мисочки, інший кінець циліндра (2) за необхідності може використовуватись як засіб для утримування "МИСОЧКИ" у прищепній планці. - Денця зі штоком - фіг. 2. Денце (5) має розмір, що відповідає внутрішньому діаметру циліндра. Саме денце прикріплено до штока (6), з іншої сторони штока знаходиться ручка (7), яка забезпечує зручне утримування оператором штока. Крім функції безпосередньо денця воно ще виконує також функцію поршня в циліндрі. Форма денця заокруглена. У внутрішній частині циліндра - фіг. 3 - обмежувач руху денця (3), який визначає максимальну глибину мисочки. На зовнішній стороні циліндра - фіг. 5 передбачені виступи (4), які забезпечують зручне утримування винаходу, а також, за необхідності, кріплення винаходу за допомогою воску до прищепної планки. Для підготовки до використання запропонованого винаходу необхідно в циліндр ввести шток із денцем і зафіксувати денце на визначену глибину - фіг. 5-6. Таким чином отримано циліндричну мисочку встановленого об'єму та розміру, що використовується для виведення бджолиних маток та отримання бджолиного маточного молочка. Частину циліндра із зовнішньої сторони, що використовується безпосередньо як стінка мисочки, можна градуювати, що дасть змогу оперативно та відносно точно визначити об'єм наповнення мисочки бджолиним маточним молочком. Запропонований винахід "МИСОЧКА" працює за принципом шприца. Рухом штока переміщається денце в середині циліндра і відповідно змінюється глибина мисочки та її об'єм. Для забезпечення більш якісного і максимального наповнення винаходу "МИСОЧКА" бджолиним маточним молочком, оператор встановлює відповідно і глибину мисочки, що позитивно впливає на якість бджолиних маток при їх виведенні, а також при отриманні бджолиного маточного молочка - максимальне отримання продукту бджільництва. Після виведення бджолиної матки запропонований винахід легко почистити - зовнішня частина звільняється від воску, внутрішня частина звільняється від залишків бджолиного маточного молочка та частин життєдіяльності бджолиної матки шляхом переміщення денця принцип поршня, який видаляє залишки. Для отримання бджолиного маточного молочка - запропонований винахід звільняють від воску із зовнішньої частини мисочки, а саме бджолине маточне молочко видаляють шляхом переміщення денця - принцип поршня, який видаляє продукт бджільництва. Така конструкція та принцип дії запропонованого винаходу "МИСОЧКА" порівняно з відомими засобами має такі переваги: - значно скорочує час, що необхідний для видалення продуктів бджільництва та очищення мисочок від залишків життєдіяльності бджіл, що дає змогу більш ефективно використовувати працю оператора; - порожниста циліндрична будова мисочки та можливість регулювання глибини мисочки рухомим денцем та відповідно і її об'єму дає змогу забезпечити максимальне наповнення запропонованого винаходу бджолиним маточним молочком; - градуювання циліндра із зовнішньої сторони, що використовується безпосередньо як стінка мисочки дає змогу оперативно і відносно точно визначити об'єм наповнення мисочки бджолиним маточним молочком, що в свою чергу дасть можливість залишити на виховання більш цінних бджолиних маток; - в рази зменшується час необхідний для відбору бджолиного маточного молочка; - при відборі бджолиного маточного молочка зменшується контакт даного продукту бджільництва із навколишнім середовищем - повітрям, ложечкою для відбору бджолиного маточного молочка, що значно впливає на якість бджолиного маточного молочка. Відомості, які підтверджують можливість реалізації винаходу Запропонований винахід "МИСОЧКА" дає можливість використовувати себе наступним чином: 1. Після підготовки до використання запропонованого винаходу фіг. 5-6, а саме: введення штока із денцем в порожнистий циліндр та фіксацією денця на визначену глибину, здійснити перенесення вручну шпателем бджолиного яйця чи личинки на денце винаходу, після чого розміщення "МИСОЧКИ" в отвори на прищепній планці фіг. 7, з подальшим розміщенням у бджолину сім'ю. Подальше використання запропонованого винаходу - після виведення бджолиної матки запропонований винахід почистити - зовнішня частина звільняється від воску, 2 UA 116124 C2 5 10 15 20 25 внутрішня частина звільняється від залишків бджолиного маточного молочка та частин життєдіяльності бджолиної матки шляхом переміщення денця мисочки - принцип поршня, який видаляє залишки. Для отримання бджолиного маточного молочка - запропонований винахід звільняють від воску із зовнішньої частини мисочки, а саме бджолине маточне молочко видаляють шляхом переміщення денця мисочки - принцип поршня, який видаляє продукт бджільництва. 2. Після підготовки до використання запропонованого винаходу фіг. 5-6, а саме: введення штока із денцем в порожнистий циліндр та фіксацією денця на визначену глибину, здійснити розміщення "МИСОЧКИ" на штучному стільнику фіг. 8 шляхом закріплення запропонованого винаходу на кожному циліндрі, які виконують функцію бджолиної комірки. Після чого укомплектований таким чином штучний стільник поміщається у бджолину сім'ю для засіву яйцями бджолиною маткою. Після засіву запропонований винахід "МИСОЧКА" розміщується в отвори на прищепній планці фіг. 7, з подальшим розміщенням у бджолину сім'ю. Подальше використання - після виведення бджолиної матки запропонований винахід почистити - зовнішня частина звільняється від воску, внутрішня частина звільняється від залишків бджолиного маточного молочка та частин життєдіяльності бджолиної матки шляхом переміщення денця мисочки - принцип поршня, який видаляє залишки. Для отримання бджолиного маточного молочка - запропонований винахід звільняють від воску із зовнішньої частини мисочки, а саме бджолине маточне молочко видаляють шляхом переміщення денця мисочки - принцип поршня, який видаляє продукт бджільництва. Джерела інформації: 1. Ф. Руттнер Матководство, биологические основы и технические рекомендации. Издательство Апимондии Бухарест, 1982, пероевод с немецкого Т. Губиной. 2. А.Д. Комиссар Современные технологии промышленного производства маточного молочка и вывода пчелиных маток, Киев, 2011. - 199 с. 3. Симанков М.К. Использование сота К. Джентера для вывода маток среднерусских медоносных пчел (Apis mellifera mellifera): Учебно-методическое пособие /Перм. гос. пед. ун-т. Пермь, 2002. - 50 с. 30 ФОРМУЛА ВИНАХОДУ 35 Мисочка з рухомим денцем, що складається із двох частин: порожнистого циліндра, з відкритими кінцями, та денця зі штоком, один кінець (1) циліндра градуйований, на зовнішній стороні (2) циліндра виконані виступи (4), у внутрішній частині циліндра є обмежувач руху (3) денця, денце (5) має розмір, що відповідає внутрішньому діаметру циліндра, виконано заокругленої форми і прикріплено до штока (6), з іншої сторони якого виконана ручка (7). 3 UA 116124 C2 4 UA 116124 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
