Касета для встановлювання металевих закладних у прес-форму

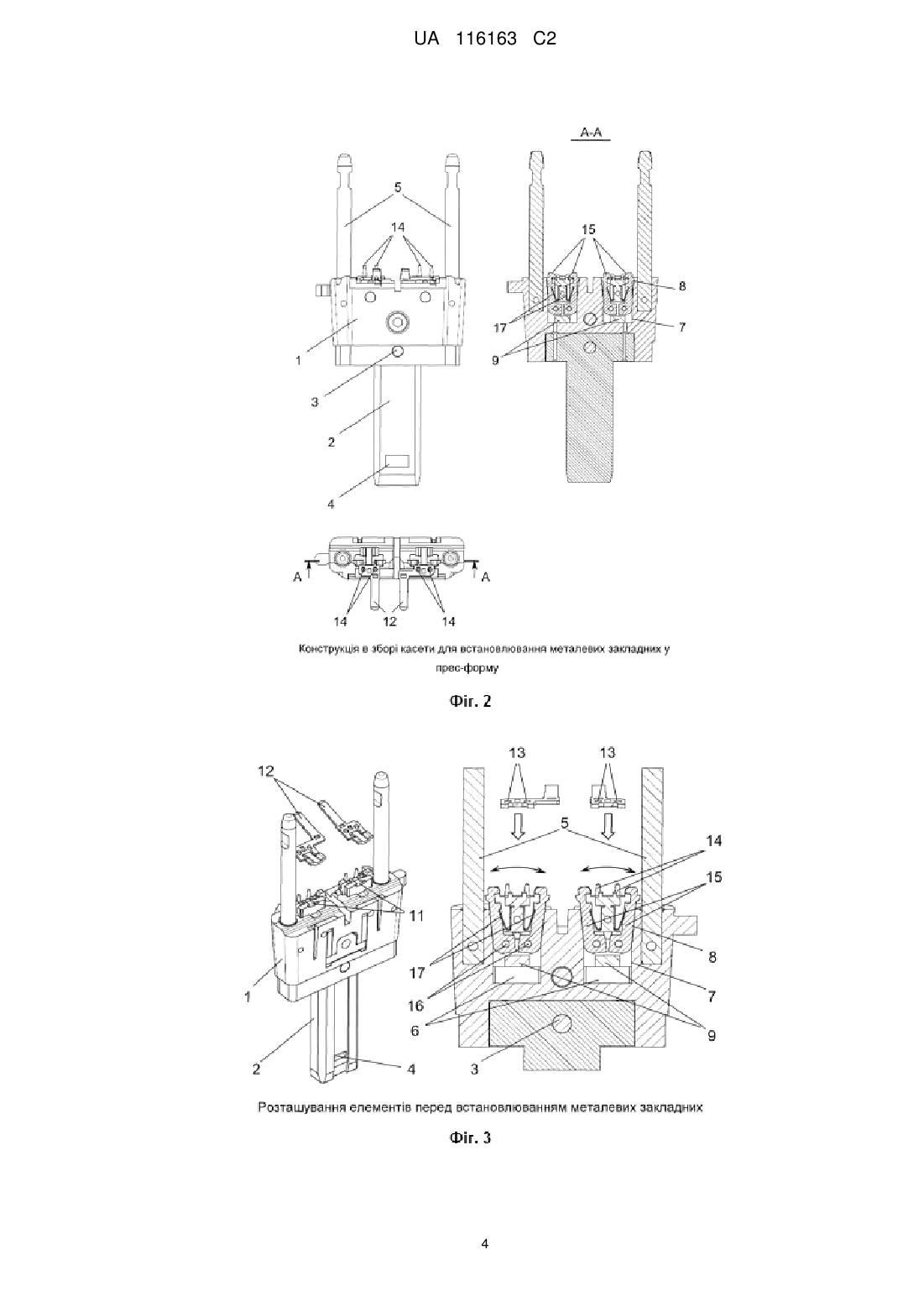

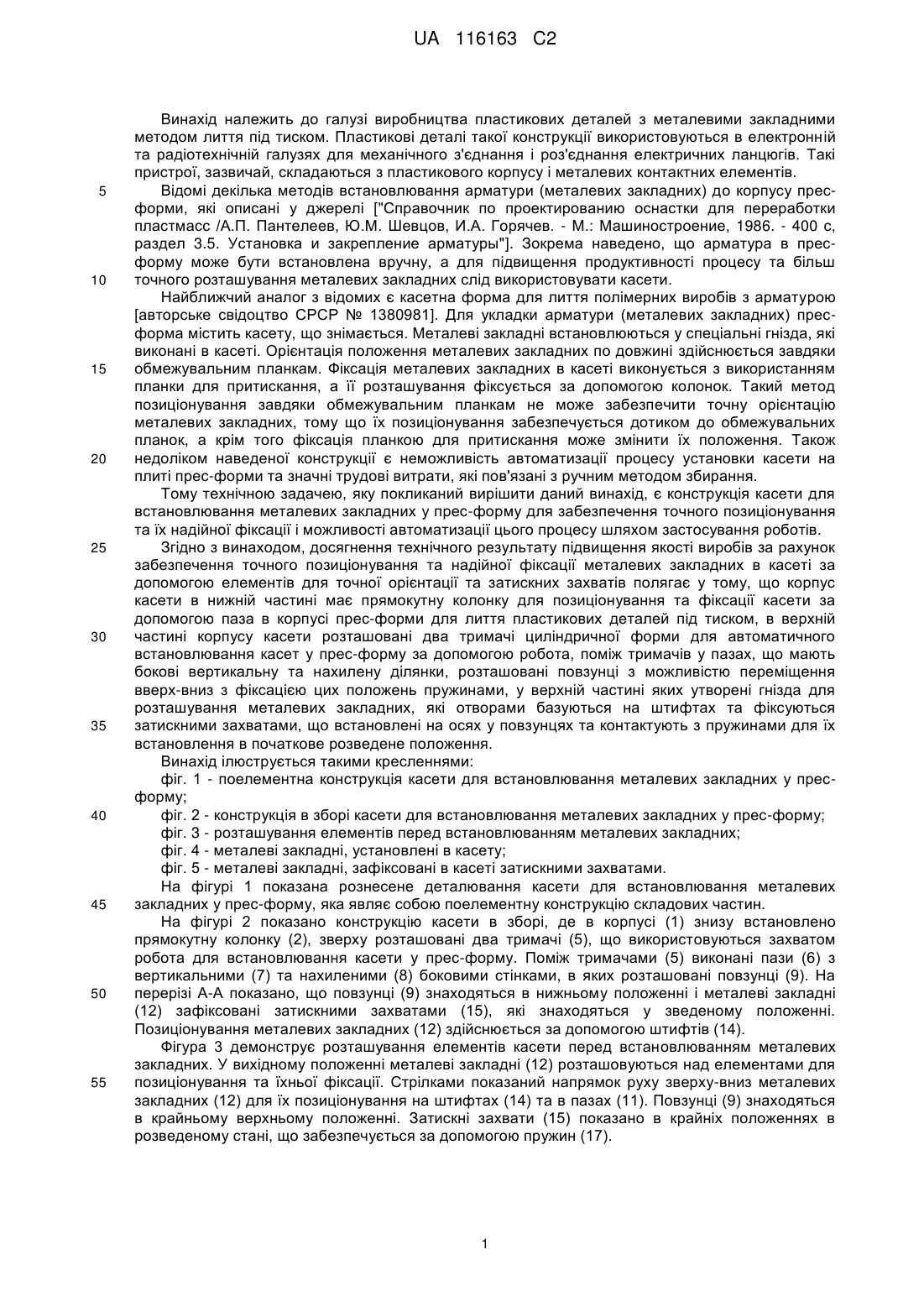

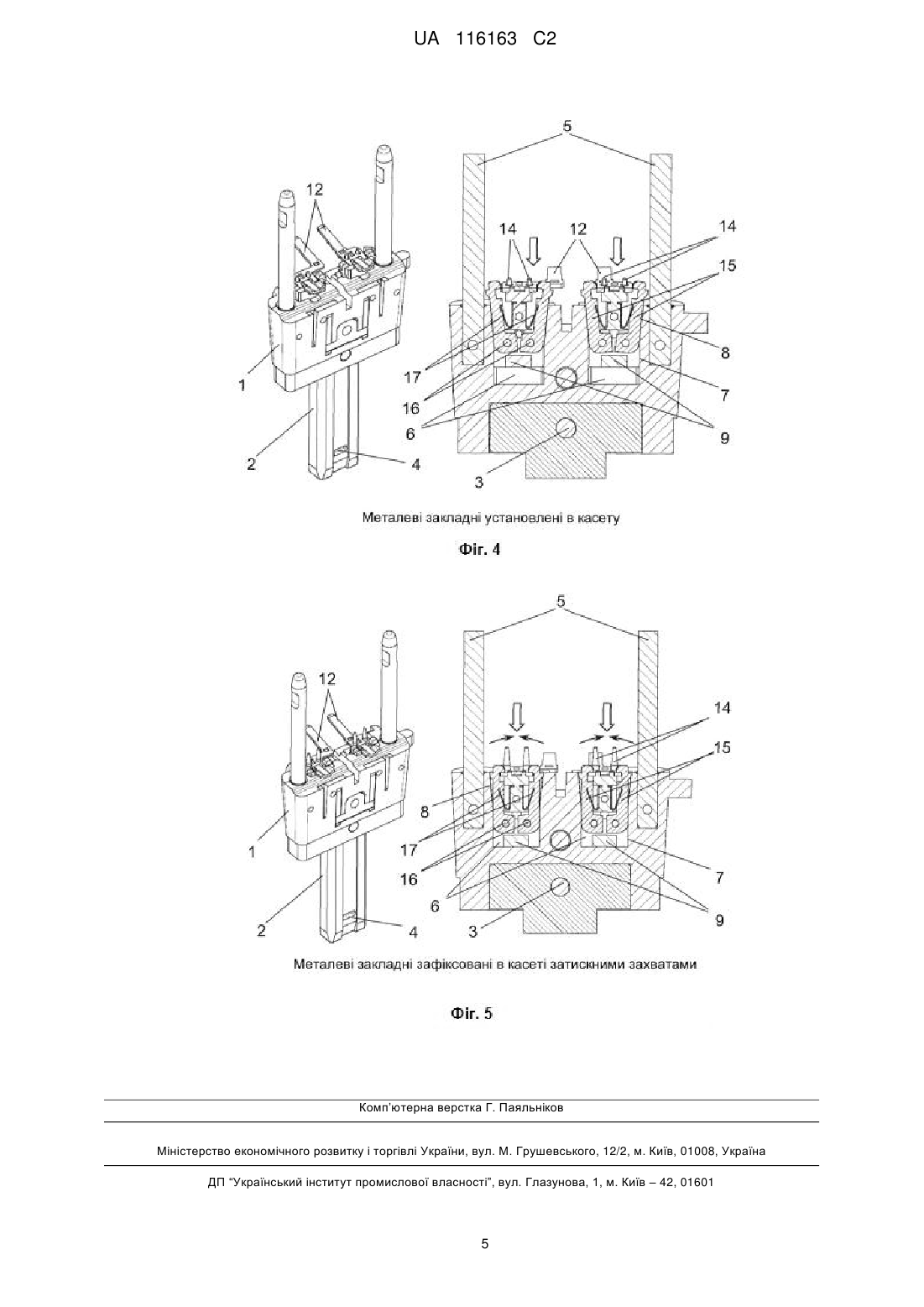

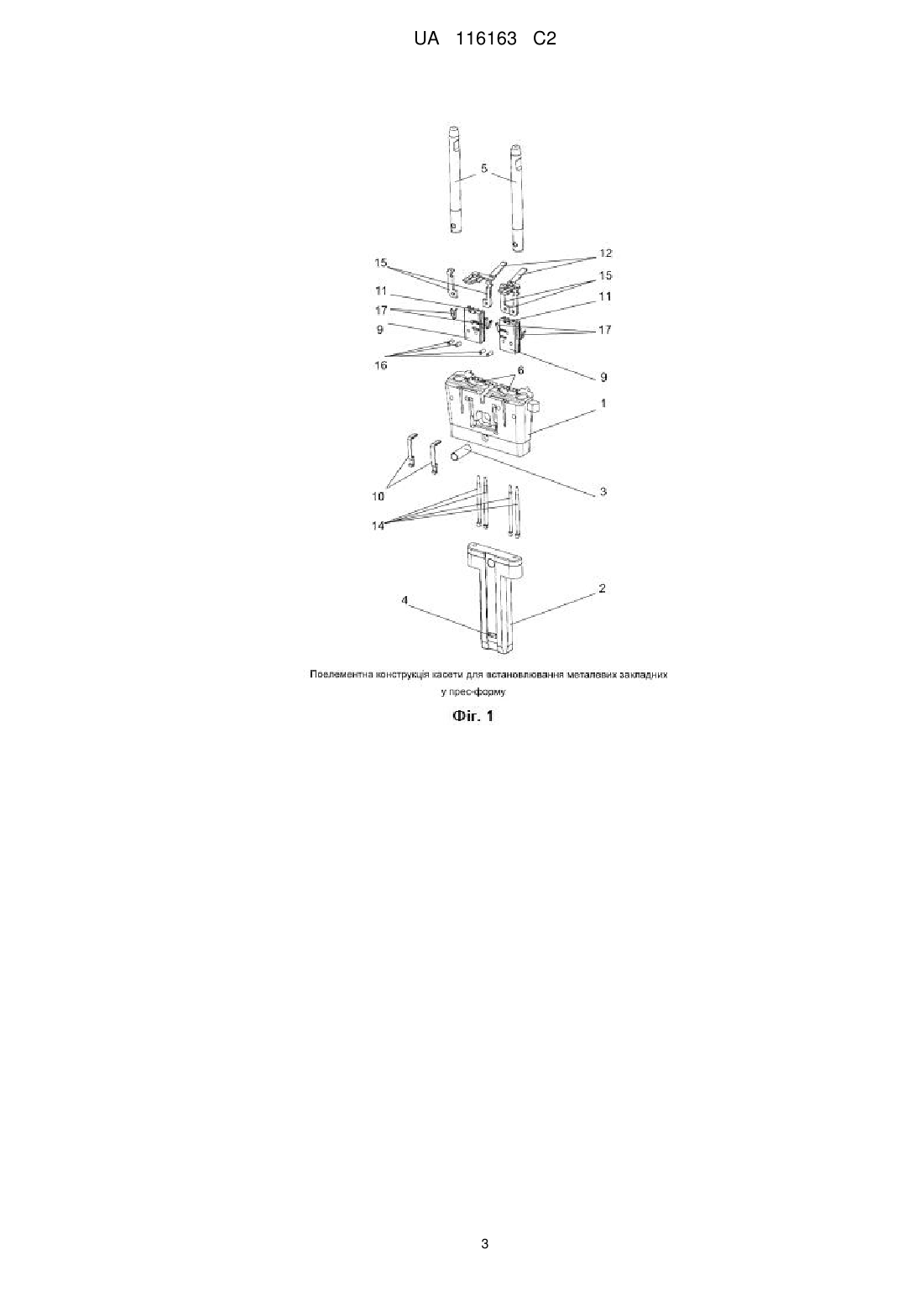

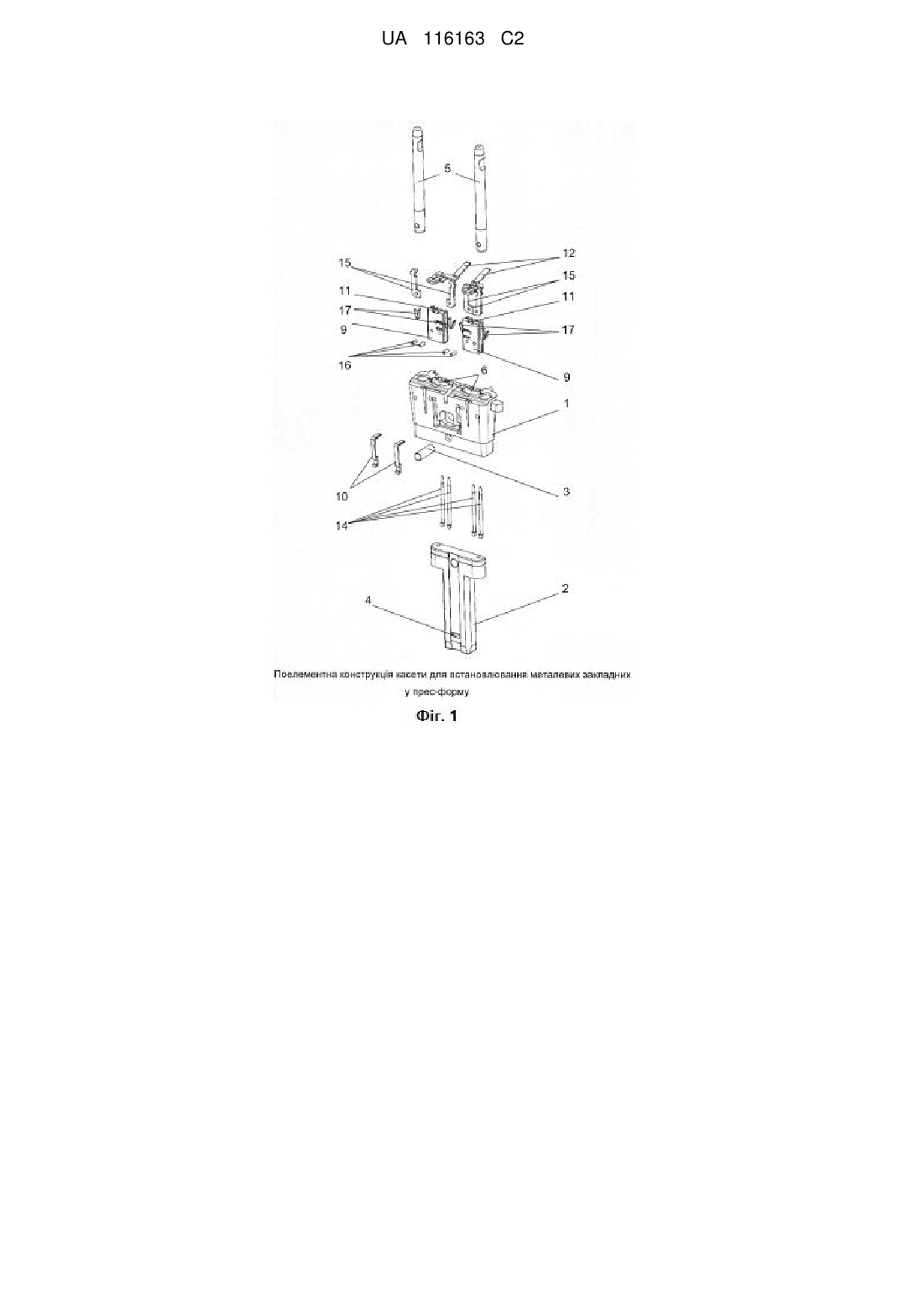

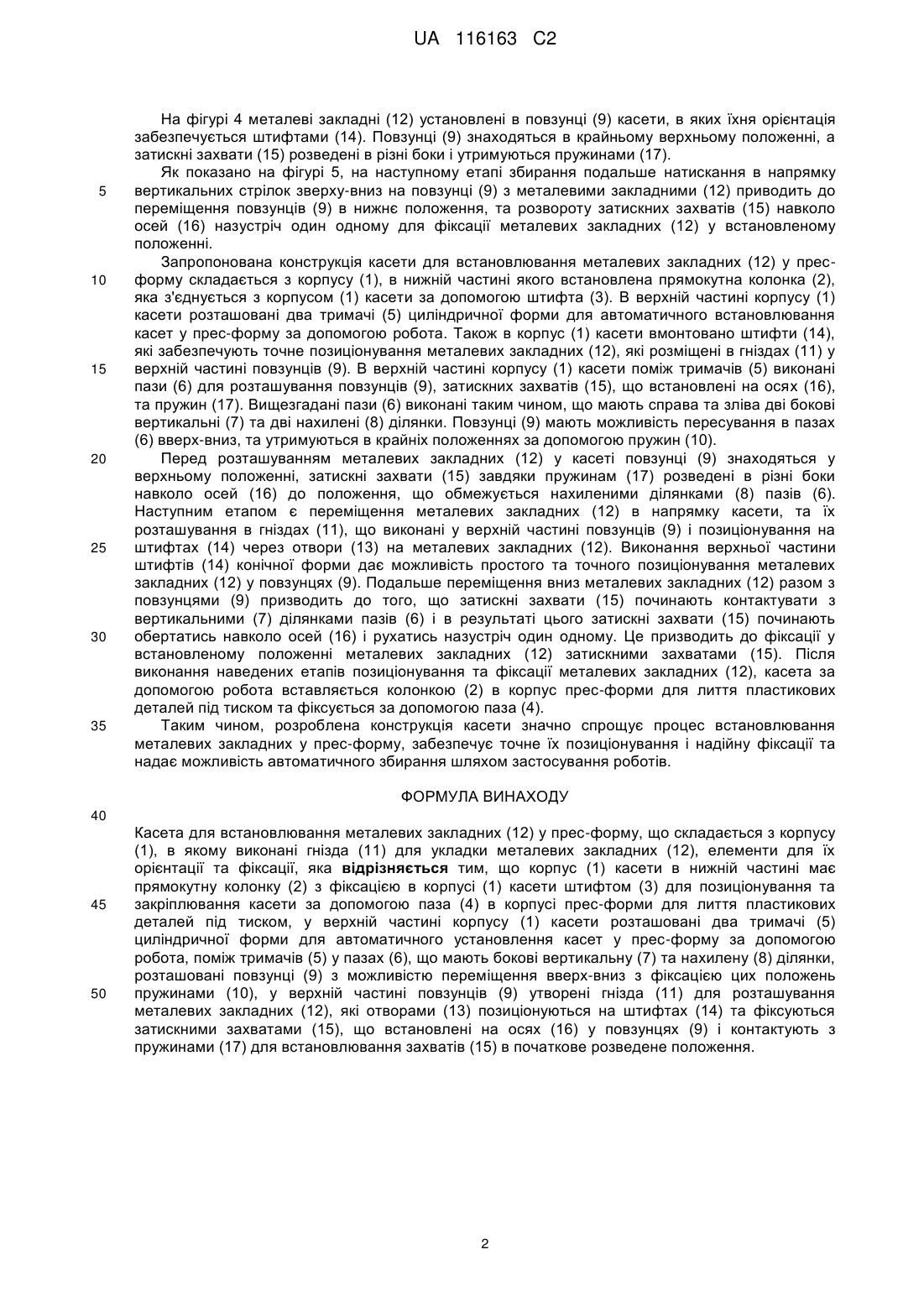

Реферат: Винахід належить до галузі виробництва пластикових деталей методом лиття під тиском з металевими закладними, які застосовуються в електронній та радіотехнічної галузях для механічного з'єднання і роз'єднання електричних ланцюгів. Згідно з винаходом досягнення технічного результату підвищення якості виробів за рахунок забезпечення точного позиціонування та надійної фіксації металевих контактних елементів в касеті полягає у тому, що корпус касети в нижній частині має прямокутну колонку для позиціонування та фіксації касети за допомогою паза в корпусі прес-форми для лиття пластикових деталей під тиском, у верхній частині корпусу касети розташовані два тримачі циліндричної форми для автоматичного установлення касет у прес-форму за допомогою робота, поміж тримачів у пазах розташовані повзунці з можливістю переміщення вверх-вниз з фіксацією цих положень пружинами, у верхній частині яких утворені гнізда для розташування металевих закладних, які отворами базуються на штифтах та фіксуються затискними захватами, що встановлені на осях у повзунцях та контактують з пружинами для їх встановлення в початкове розведене положення. UA 116163 C2 (12) UA 116163 C2 UA 116163 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі виробництва пластикових деталей з металевими закладними методом лиття під тиском. Пластикові деталі такої конструкції використовуються в електронній та радіотехнічній галузях для механічного з'єднання і роз'єднання електричних ланцюгів. Такі пристрої, зазвичай, складаються з пластикового корпусу і металевих контактних елементів. Відомі декілька методів встановлювання арматури (металевих закладних) до корпусу пресформи, які описані у джерелі ["Справочник по проектированию оснастки для переработки пластмасс /А.П. Пантелеев, Ю.М. Шевцов, И.А. Горячев. - М.: Машиностроение, 1986. - 400 с, раздел 3.5. Установка и закрепление арматуры"]. Зокрема наведено, що арматура в пресформу може бути встановлена вручну, а для підвищення продуктивності процесу та більш точного розташування металевих закладних слід використовувати касети. Найближчий аналог з відомих є касетна форма для лиття полімерних виробів з арматурою [авторське свідоцтво СРСР № 1380981]. Для укладки арматури (металевих закладних) пресформа містить касету, що знімається. Металеві закладні встановлюються у спеціальні гнізда, які виконані в касеті. Орієнтація положення металевих закладних по довжині здійснюється завдяки обмежувальним планкам. Фіксація металевих закладних в касеті виконується з використанням планки для притискання, а її розташування фіксується за допомогою колонок. Такий метод позиціонування завдяки обмежувальним планкам не може забезпечити точну орієнтацію металевих закладних, тому що їх позиціонування забезпечується дотиком до обмежувальних планок, а крім того фіксація планкою для притискання може змінити їх положення. Також недоліком наведеної конструкції є неможливість автоматизації процесу установки касети на плиті прес-форми та значні трудові витрати, які пов'язані з ручним методом збирання. Тому технічною задачею, яку покликаний вирішити даний винахід, є конструкція касети для встановлювання металевих закладних у прес-форму для забезпечення точного позиціонування та їх надійної фіксації і можливості автоматизації цього процесу шляхом застосування роботів. Згідно з винаходом, досягнення технічного результату підвищення якості виробів за рахунок забезпечення точного позиціонування та надійної фіксації металевих закладних в касеті за допомогою елементів для точної орієнтації та затискних захватів полягає у тому, що корпус касети в нижній частині має прямокутну колонку для позиціонування та фіксації касети за допомогою паза в корпусі прес-форми для лиття пластикових деталей під тиском, в верхній частині корпусу касети розташовані два тримачі циліндричної форми для автоматичного встановлювання касет у прес-форму за допомогою робота, поміж тримачів у пазах, що мають бокові вертикальну та нахилену ділянки, розташовані повзунці з можливістю переміщення вверх-вниз з фіксацією цих положень пружинами, у верхній частині яких утворені гнізда для розташування металевих закладних, які отворами базуються на штифтах та фіксуються затискними захватами, що встановлені на осях у повзунцях та контактують з пружинами для їх встановлення в початкове розведене положення. Винахід ілюструється такими кресленнями: фіг. 1 - поелементна конструкція касети для встановлювання металевих закладних у пресформу; фіг. 2 - конструкція в зборі касети для встановлювання металевих закладних у прес-форму; фіг. 3 - розташування елементів перед встановлюванням металевих закладних; фіг. 4 - металеві закладні, установлені в касету; фіг. 5 - металеві закладні, зафіксовані в касеті затискними захватами. На фігурі 1 показана рознесене деталювання касети для встановлювання металевих закладних у прес-форму, яка являє собою поелементну конструкцію складових частин. На фігурі 2 показано конструкцію касети в зборі, де в корпусі (1) знизу встановлено прямокутну колонку (2), зверху розташовані два тримачі (5), що використовуються захватом робота для встановлювання касети у прес-форму. Поміж тримачами (5) виконані пази (6) з вертикальними (7) та нахиленими (8) боковими стінками, в яких розташовані повзунці (9). На перерізі А-А показано, що повзунці (9) знаходяться в нижньому положенні і металеві закладні (12) зафіксовані затискними захватами (15), які знаходяться у зведеному положенні. Позиціонування металевих закладних (12) здійснюється за допомогою штифтів (14). Фігура 3 демонструє розташування елементів касети перед встановлюванням металевих закладних. У вихідному положенні металеві закладні (12) розташовуються над елементами для позиціонування та їхньої фіксації. Стрілками показаний напрямок руху зверху-вниз металевих закладних (12) для їх позиціонування на штифтах (14) та в пазах (11). Повзунці (9) знаходяться в крайньому верхньому положенні. Затискні захвати (15) показано в крайніх положеннях в розведеному стані, що забезпечується за допомогою пружин (17). 1 UA 116163 C2 5 10 15 20 25 30 35 На фігурі 4 металеві закладні (12) установлені в повзунці (9) касети, в яких їхня орієнтація забезпечується штифтами (14). Повзунці (9) знаходяться в крайньому верхньому положенні, а затискні захвати (15) розведені в різні боки і утримуються пружинами (17). Як показано на фігурі 5, на наступному етапі збирання подальше натискання в напрямку вертикальних стрілок зверху-вниз на повзунці (9) з металевими закладними (12) приводить до переміщення повзунців (9) в нижнє положення, та розвороту затискних захватів (15) навколо осей (16) назустріч один одному для фіксації металевих закладних (12) у встановленому положенні. Запропонована конструкція касети для встановлювання металевих закладних (12) у пресформу складається з корпусу (1), в нижній частині якого встановлена прямокутна колонка (2), яка з'єднується з корпусом (1) касети за допомогою штифта (3). В верхній частині корпусу (1) касети розташовані два тримачі (5) циліндричної форми для автоматичного встановлювання касет у прес-форму за допомогою робота. Також в корпус (1) касети вмонтовано штифти (14), які забезпечують точне позиціонування металевих закладних (12), які розміщені в гніздах (11) у верхній частині повзунців (9). В верхній частині корпусу (1) касети поміж тримачів (5) виконані пази (6) для розташування повзунців (9), затискних захватів (15), що встановлені на осях (16), та пружин (17). Вищезгадані пази (6) виконані таким чином, що мають справа та зліва дві бокові вертикальні (7) та дві нахилені (8) ділянки. Повзунці (9) мають можливість пересування в пазах (6) вверх-вниз, та утримуються в крайніх положеннях за допомогою пружин (10). Перед розташуванням металевих закладних (12) у касеті повзунці (9) знаходяться у верхньому положенні, затискні захвати (15) завдяки пружинам (17) розведені в різні боки навколо осей (16) до положення, що обмежується нахиленими ділянками (8) пазів (6). Наступним етапом є переміщення металевих закладних (12) в напрямку касети, та їх розташування в гніздах (11), що виконані у верхній частині повзунців (9) і позиціонування на штифтах (14) через отвори (13) на металевих закладних (12). Виконання верхньої частини штифтів (14) конічної форми дає можливість простого та точного позиціонування металевих закладних (12) у повзунцях (9). Подальше переміщення вниз металевих закладних (12) разом з повзунцями (9) призводить до того, що затискні захвати (15) починають контактувати з вертикальними (7) ділянками пазів (6) і в результаті цього затискні захвати (15) починають обертатись навколо осей (16) і рухатись назустріч один одному. Це призводить до фіксації у встановленому положенні металевих закладних (12) затискними захватами (15). Після виконання наведених етапів позиціонування та фіксації металевих закладних (12), касета за допомогою робота вставляється колонкою (2) в корпус прес-форми для лиття пластикових деталей під тиском та фіксується за допомогою паза (4). Таким чином, розроблена конструкція касети значно спрощує процес встановлювання металевих закладних у прес-форму, забезпечує точне їх позиціонування і надійну фіксації та надає можливість автоматичного збирання шляхом застосування роботів. ФОРМУЛА ВИНАХОДУ 40 45 50 Касета для встановлювання металевих закладних (12) у прес-форму, що складається з корпусу (1), в якому виконані гнізда (11) для укладки металевих закладних (12), елементи для їх орієнтації та фіксації, яка відрізняється тим, що корпус (1) касети в нижній частині має прямокутну колонку (2) з фіксацією в корпусі (1) касети штифтом (3) для позиціонування та закріплювання касети за допомогою паза (4) в корпусі прес-форми для лиття пластикових деталей під тиском, у верхній частині корпусу (1) касети розташовані два тримачі (5) циліндричної форми для автоматичного установлення касет у прес-форму за допомогою робота, поміж тримачів (5) у пазах (6), що мають бокові вертикальну (7) та нахилену (8) ділянки, розташовані повзунці (9) з можливістю переміщення вверх-вниз з фіксацією цих положень пружинами (10), у верхній частині повзунців (9) утворені гнізда (11) для розташування металевих закладних (12), які отворами (13) позиціонуються на штифтах (14) та фіксуються затискними захватами (15), що встановлені на осях (16) у повзунцях (9) і контактують з пружинами (17) для встановлювання захватів (15) в початкове розведене положення. 2 UA 116163 C2 3 UA 116163 C2 4 UA 116163 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
