Деталь для встановлювання на корпусі осі опори інформаційного елемента

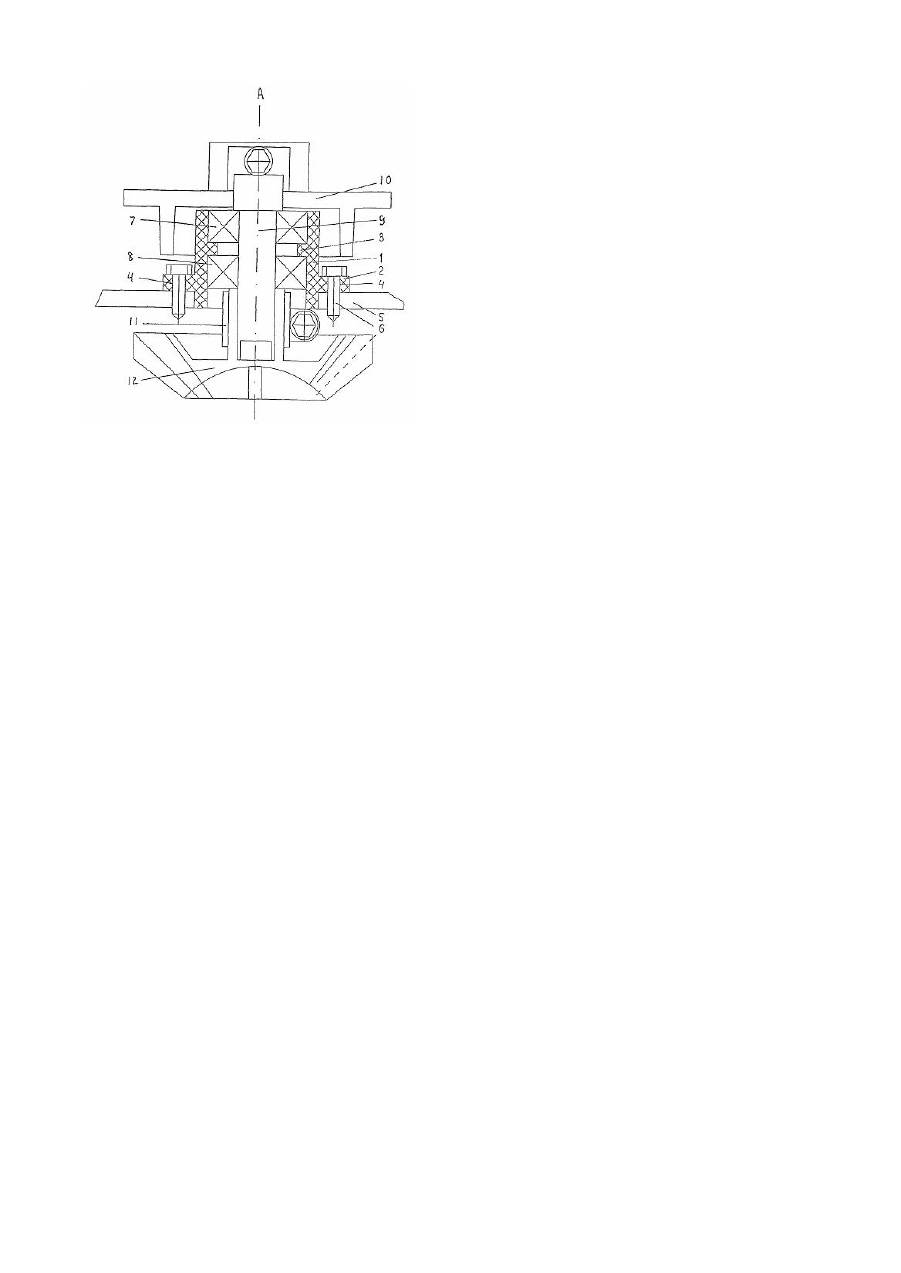

Корисна модель відноситься до конструктивних елементів демонстраційної установки, а точніше, до деталей для установки на її корпусі на підшипниках кочення осі опори інформаційного елемента. Демонстраційні установки, що містять велику кількість інформаційних елементів у вигляді тригранних призм, добре відомі (див , наприклад, патент України 48908, G09F11/02, опубл. 15.08.2002). Кожен інформаційний елемент опирається на опору з вертикально розташованою віссю, що встановлюється на корпусі з можливістю періодичного повороту на 120 градусів. У зазначеному патенті конструктивні засоби для установки на корпусі осі з опорою не показані. В Україні, як і в багатьох країнах, використовуються демонстраційні установки фірми Prismaflex International. В них для установки на корпусі осі інформаційного елемента використовується деталь, що містить гільзоподібну частину і зовнішнє і внутрішнє опорні кільця, розташовані в площинах, перпендикулярних осі гільзоподібної частини. Внутрішнє опорне кільце розташоване ближче до середини гільзоподібної частини і служить для розділення й упору встановлюваних у гільзоподібну частину вер хнього і нижнього кулькопідшипників. Зовнішнє опорне кільце розміщене ближче до нижнього краю гільзоподібної частини. На нижньому краї гільзоподібної частини паралельно зовнішньому опорному кінцю розташовано два протилежно спрямованих язички з верхньою поверхнею, нахиленою під невеликим кутом у напрямку перпендикулярному радіусу, що проходить через центр язичків. На зовнішній поверхні верхнього краю гільзоподібної частини виконані шліци для встановлювання спеціального ключа. Корпус демонстраційної установки виконаний у вигляді короба з алюмінієвого профілю. Для закріплення на корпусі описаної деталі в ньому виконують отвір за формою язичків. Закріплення деталі відбувається в такий спосіб. Через отвір у корпусі просовують нижній край гільзоподібної частини до упору в зовнішнє опорне кільце і за допомогою спеціального ключа провертають деталь. Відстань між язичками і зовнішнім опорним кільцем підбирають з урахуванням товщини корпуса такою, щоб при повороті деталі відбувалося її заклинювання завдяки похилій поверхні язичків. Перевагою цієї деталі є те, що вона кріпиться дуже просто і швидко. Однак через складну форму і необхідність виготовлення зі спеціального сплаву для забезпечення достатньої міцності, особливо язичкам, деталь є досить дорогою. А оскільки демонстративна установка містить безліч таких деталей, це веде до істотного подорожчання установки. В основу винаходу поставлена задача розробити просту і недорогу деталь для надійної установки на корпусі демонстраційної установки осі інформаційного елемента. Ця задача вирішується тим, що в деталі, яка містить гільзоподібну частину і зовнішнє і внутрішнє опорні кільця, розташовані в площинах, перпендикулярних осі гільзоподібної частини, відповідно до винаходу зовнішнє опорне кільце виконане з отворами для кріпильних гвинтів-саморізів. У деталі, що заявляється, відсутні язички з похилими площинами, за допомогою яких забезпечується кріплення відомої деталі, а також шліци у верхній частині під спеціальний ключ. Деталь може виготовлятися з пластмаси литтям, що забезпечує її невелику вартість. Для закріплення деталі на корпусі в ньому виконують круглі отвори діаметром, рівним діаметру гільзоподібної частини. При встановлюванні деталі нижній край гільзоподібної частини вводять в отвір до упору в зовнішнє опорне кільце і за допомогою гвинтів-саморізів, що вставляються в отвори в зовнішньому опорному кільці, пригвинчують деталь до корпуса. На кресленні деталь відповідно до винаходу (виділена штрихуванням) показана встановленою на корпусі демонстраційної установки. Вона містить гільзоподібну частину 1, зовнішнє опорне кільце 2 і внутрішнє опорне кільце 3, розташовані в площинах. перпендикулярні осі А гільзоподібної частини. В зовнішньому опорному кільці 2 виконані отвори 4. Деталь закріплена на корпусі 5 за допомогою гвинтів-саморізів 6. В неї за допомогою верхнього кулькопідшипника 7 і нижнього кулькопідшипника 8, розділених внутрішнім опорним кільцем 3, установлена вісь 9 опори 10 інформаційного елемента. На нижньому кінці осі 9 за допомогою хомута 11 закріплена ведена зірочка 12. При роботі демонстраційної установки ведена зірочка 12 періодично повертається на 120 градусів. Разом з нею повертається в підшипниках 7 і 8 вісь 9 з опорою 10 інформаційного елемента. Деталь, відповідно до винаходу забезпечує надійну установку осі 9 строго перпендикулярно до площини корпуса 5, що є важливою умовою для роботи інформаційної установки з огляду на велику висоту інформаційного елемента.
